BEDIENUNGSANLEITUNG KG745.9 KRESS

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Produkt ist bestimmt für das Rasenmähen im privaten Bereich.D

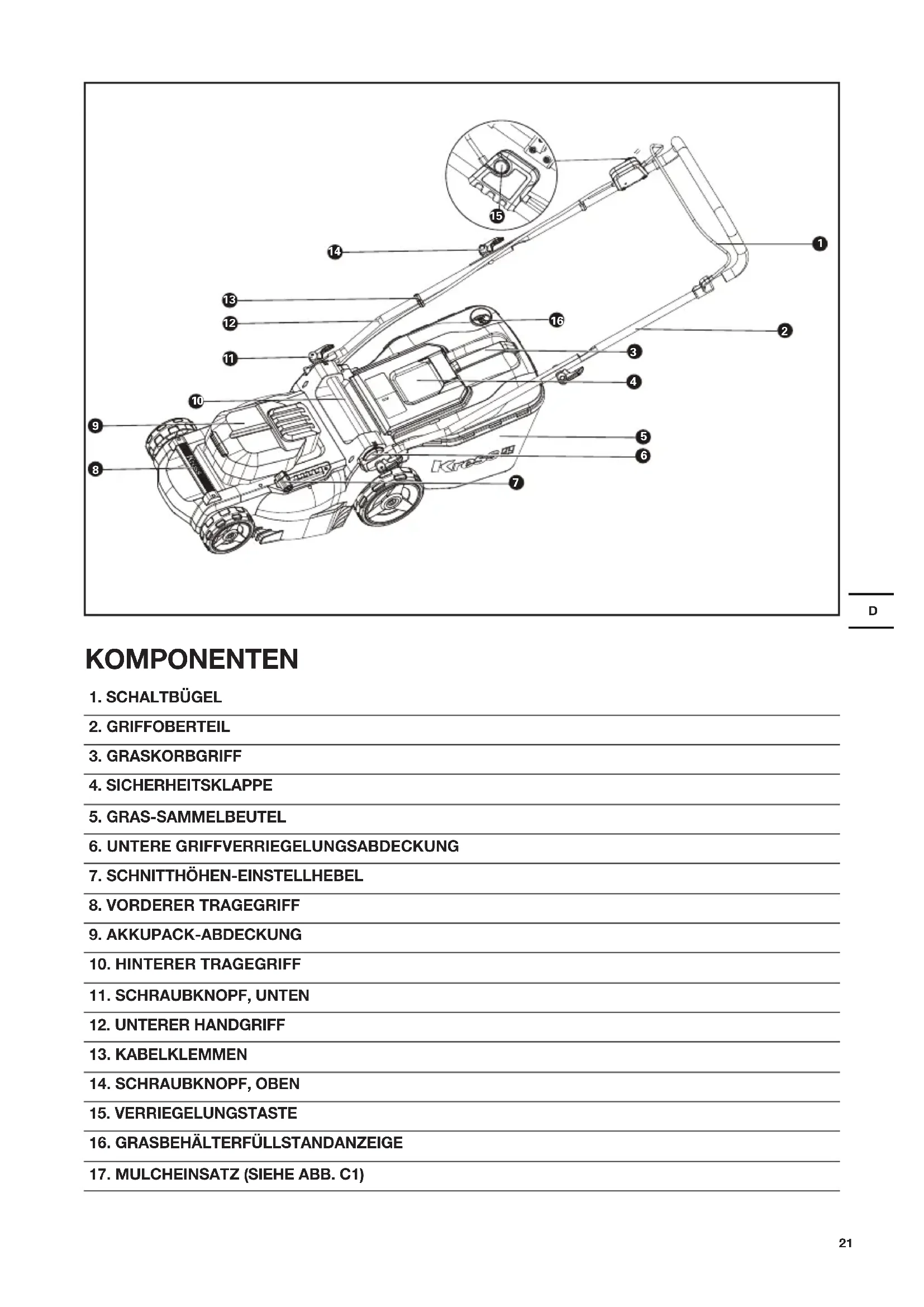

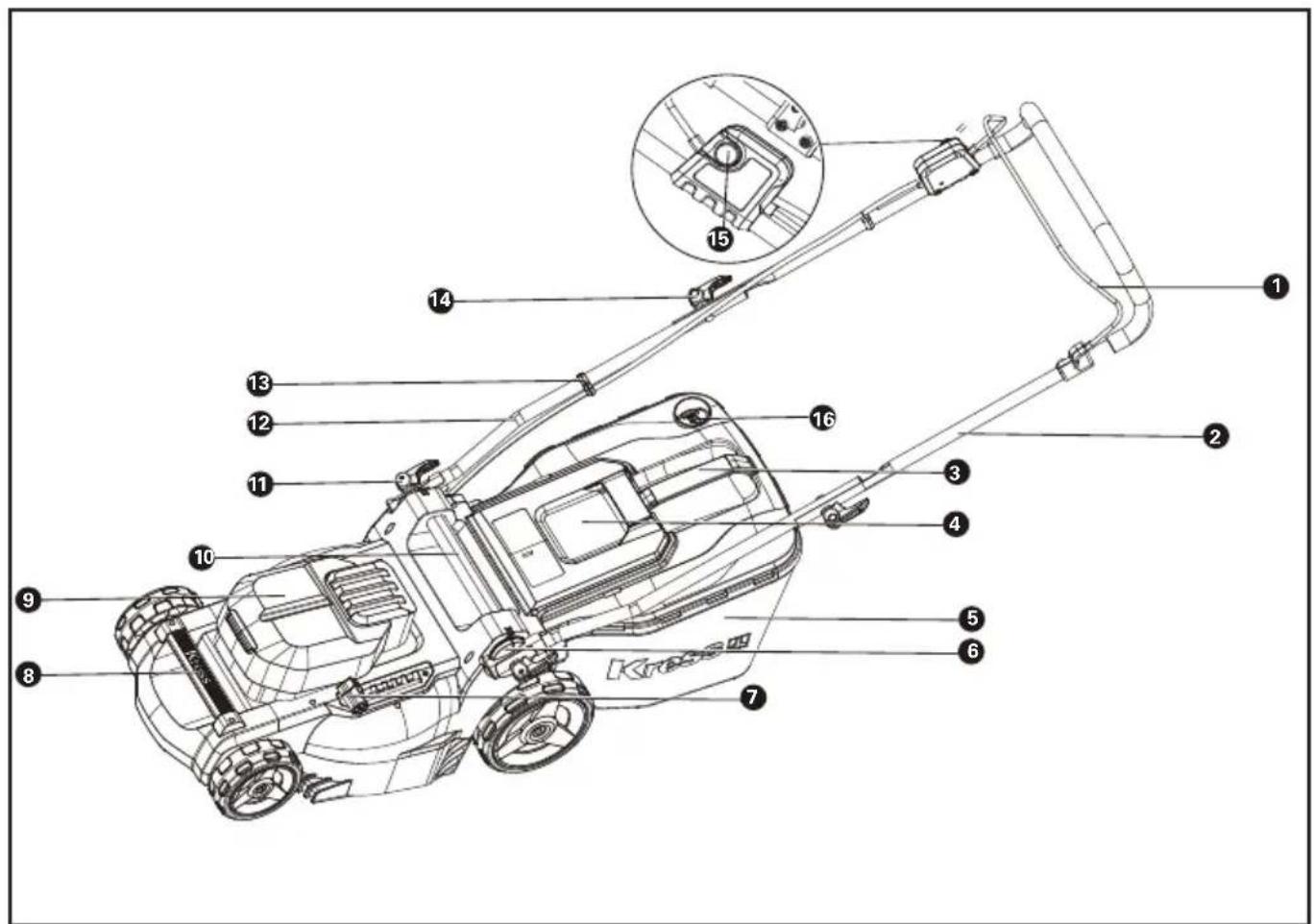

4. SICHERHEITSKLAPPE

5. GRAS-SAMMELBEUTEL

6. UNTERE GRIFFVERRIEGELUNGSABDECKUNG

7. SCHNITTHÖHEN-EINSTELLHEBEL

15. VERRIEGELUNGSTASTE

16. GRASBEHÄLTERFÜLLSTANDANZEIGE

17. MULCHEINSATZ (SIEHE ABB. C1)22

19. KLINGENSCHRAUBE (SIEHE ABB. L1)

ORIGINALBETRIEBSANLEITUNG PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE

FÜR ELEKTROWERKZEUGE

WARNUNG! Machen Sie sich mit allen Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung24

kann Gefährdungen durch Staub verringern. h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) Verwendung und Behandlung des

Elektrowerkzeuges a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfernen Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Warten Sie die Elektrowerkzeuge und Zubehör. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5) Verwendung und Behandlung des

Akkuwerkzeugs a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist. Beschädigte oder modizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen. f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen. g) Befolgen Sie alle Ladeanweisungen, und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden. SICHERHEITSHINWEISE

a) Verwenden Sie den Rasenmäher nicht beim schlechten Wetter, insbesondere bei Blitzgefahr. Dadurch verringert sich das Risiko,D

vom Blitz getroffen zu werden. b) Untersuchen Sie den Bereich, in dem der Rasenmäher eingesetzt werden soll, gründlich auf Wildtiere. Wildtiere können während des Betriebs des Rasenmähers verletzt werden. c) Untersuchen Sie sorgfältig den Bereich, in dem der Rasenmäher verwendet werden soll, und beseitigen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdgegenstände. Herumgeschleuderte Gegenstände können zu Körperverletzungen führen. d) Überprüfen Sie vor der Verwendung das Mähmesser und die Messerbaugruppe, um sicherzustellen, dass sie nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile erhöhen das Verletzungsrisiko. e) Überprüfen Sie den Grasfänger regelmäßig auf Verschleiß oder Beschädigung. Ein abgenutzter oder beschädigter Grasfänger kann das Verletzungsrisiko erhöhen. f) Lassen Sie die Schutzvorrichtungen an ihrem Platz. Die Schutzvorrichtungen müssen ordnungsgemäß funktionieren und korrekt montiert sein. Eine lockere, beschädigte oder nicht ordnungsgemäß funktionierende Schutzvorrichtung kann zu Körperverletzungen führen. g) Halten Sie alle Kühllufteinlässe sauber. Blockierte Lufteinlässe und Schmutzpartikel können zu Überhitzung oder Brandgefahr führen. h) Tragen Sie beim Betrieb des Rasenmähers immer rutschfeste und schützende Schuhen. Benutzen Sie den Rasenmäher nicht barfuß oder mit offenen Sandalen. Dadurch wird das Verletzungsrisiko der Füße durch den Kontakt mit der sich bewegenden Klinge verringert.

i) Tragen Sie bei der Bedienung des Gerätes

immer lange Hosen. Unbedeckte Haut erhöht die Wahrscheinlichkeit von Verletzungen durch weggeschleuderte Gegenstände. j) Benutzen Sie den Rasenmäher nicht bei nassem Gras. Gehen Sie, bitte niemals rennen. Dadurch wird die Gefahr von Ausrutschen und Stürzen, die zu Verletzungen führen können, verringert. k) Benutzen Sie den Rasenmäher nicht an übermäßig steilen Hängen. Dies verringert das Risiko von Kontrollverlust, Ausrutschen und Stürzen, die zu Verletzungen führen können. l) Achten Sie bei der Arbeit an Hängen immer auf einen sicheren Stand, arbeiten Sie immer quer über Hänge, niemals bergauf oder bergab, und seien Sie vorsichtig bei Richtungsänderung. Dies verringert das Risiko von Kontrollverlust, Ausrutschen und Stürzen, die zu Verletzungen führen können. m) Seien Sie vorsichtig, wenn Sie den Rasenmäher rückwärts bewegen oder zu sich heranziehen. Achten Sie immer auf Ihre Umgebung. Dadurch wird die Stolpergefahr während des Betriebs reduziert. n) Berühren Sie keine Klingen und andere gefährliche Teile, während sie noch in Bewegung sind. Dadurch wird die Verletzungsgefahr durch sich bewegende Teile verringert. o) Achten Sie beim Entfernen von eingeklemmtem Material oder beim Reinigen des Rasenmähers darauf, dass alle Netzschalter ausgeschaltet und der Akku entfernt ist. Unerwarteter Betrieb des Rasenmähers kann zu schweren Verletzungen führen. SICHERHEITSHINWEISE

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken. b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen. c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden. d) Akkupack nicht mechanischen Stößen aussetzen. e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen. f) Akkupack sauber und trocken halten. g) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen. h) Akkupack muss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.

i) Akkupack bei Nichtverwendung nicht

längere Zeit aufladen lassen. j) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten. k) Nur mit dem von Kress bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den26

Gebrauch mit dem Gerät vorgesehen ist. l) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist. m) Akkupacks von Kindern fernhalten. n) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren. o) Den Akku bei Nichtverwendung aus dem Gerät nehmen. p) Ordnungsgemäß entsorgen. q) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Größen oder Typen innerhalb eines Geräts. r) Halten Sie den Akku von Mikrowellen und hohem Druck fern. SYMBOLE Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen ACHTUNG – Achten Sie auf weggeschleuderte Gegenstände - halten Sie Unbeteiligte fern ACHTUNG – Halten Sie Hände und Füße weg von den Mähmessern ACHTUNG – Vor der Wartung ist der Akku abzuklemmen Die Messer drehen sich nach dem Ausschalten der Maschine weiter. Warten Sie, bis alle Teile der Maschine vollkommen zur Ruhe gekommen sind, ehe Sie etwas anfassen. Schutzhandschuhe tragen. Entfernen Sie den Akku aus der Halterung, bevor Sie Einstellungen, Service- oder Wartungsarbeiten durchführen. Batterien können bei falscher Entsorgung in der Wasserkreislauf gelangen und das Ökosystem bedrohen. Entsorgen Sie alte Batterien nicht im unsortierten Haushaltsabfall. Nicht verbrennen Lithium-Ionen-Akku: Dieses Produkt wurde mit einem Symbol markiert, das sich auf die ‘gesonderte Sammlung’ aller Akkupacks und Akkus bezieht. Es wird anschließend recycelt oder demontiert, um die Beeinträchtigung der Umwelt zu verringern. Akkupacks können die Umwelt und menschliche Gesundheit beeinträchtigen, da diese schädliche Substanzen enthalten. Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.D

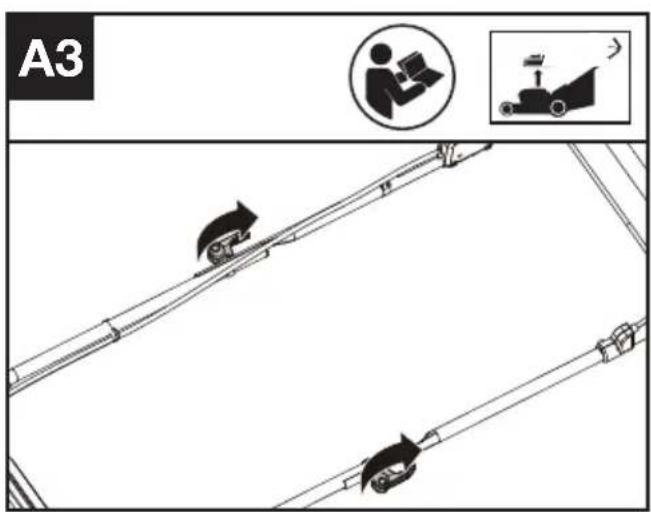

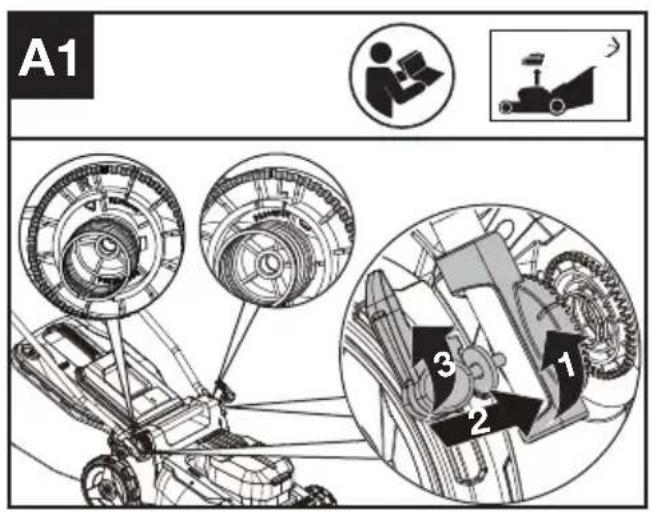

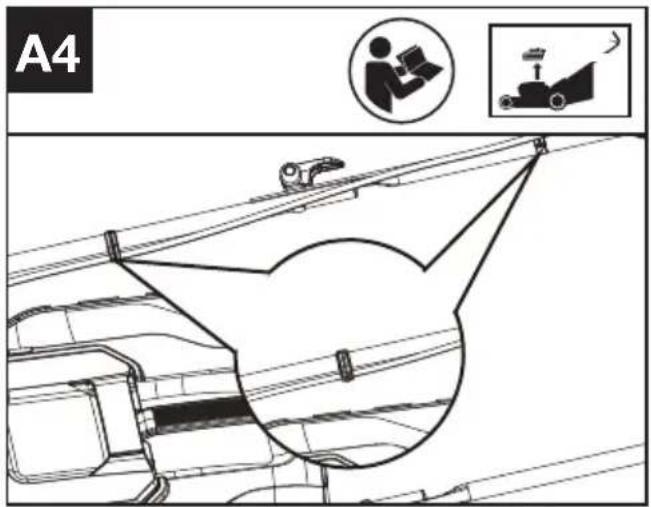

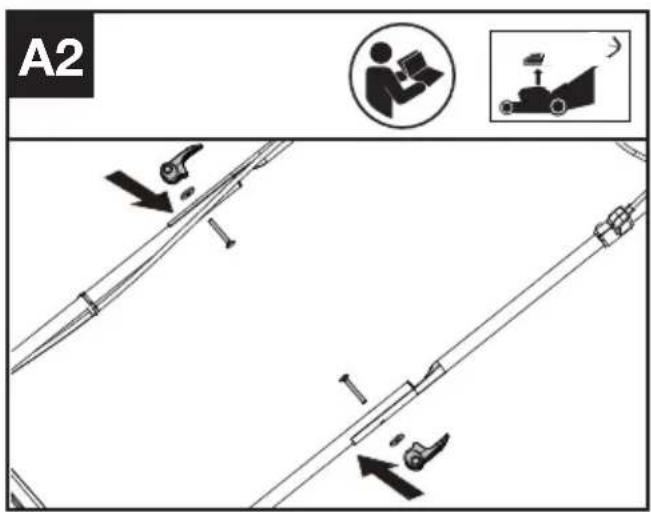

MONTAGE UND BEDIENUNG HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.MONTAGEMontage der Griffstange (Siehe Abb. A1, A2, A3, A4)HINWEIS: Wählen Sie die geeignete Höhe und ziehen Sie die Griffknöpfe fest.

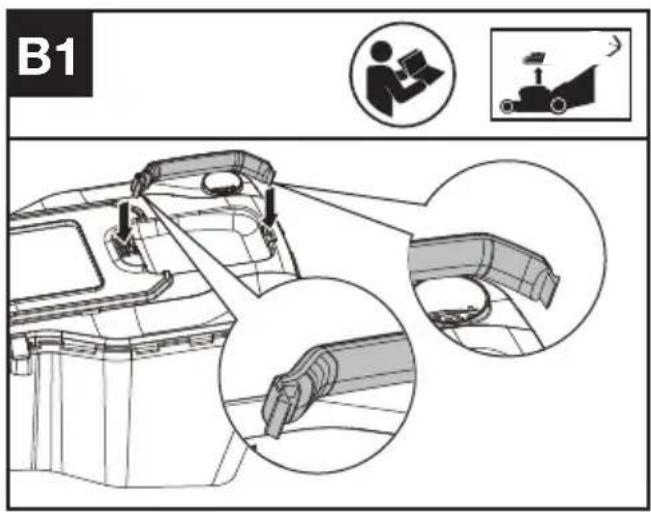

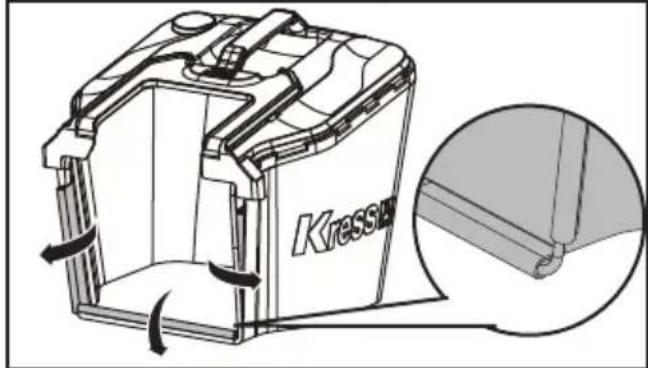

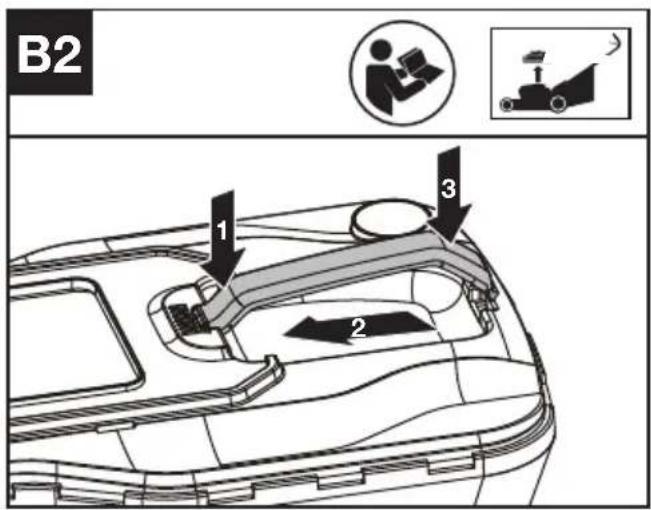

Montage des Gras-Sammelbeutels (Siehe Abb. B1, B2, B3, )

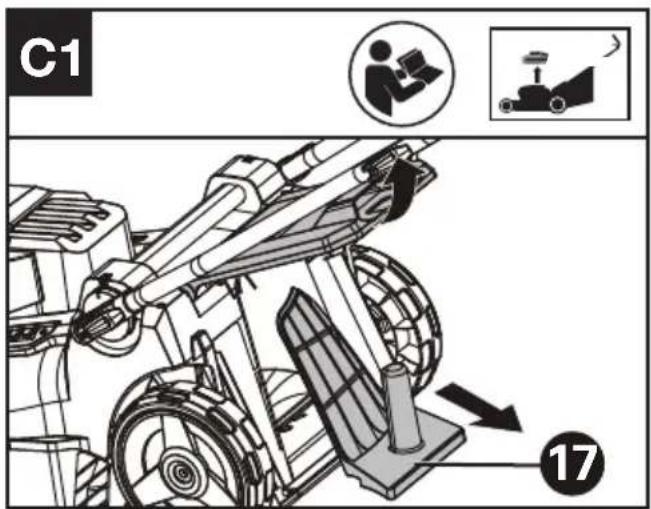

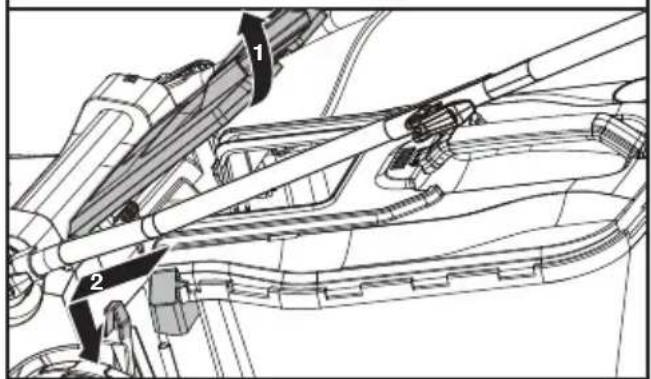

Befestigen Sie den Grasfangbeutel am Mäher. (Siehe Abb. C1, C2) HINWEIS: Drücken Sie den Gras-Beutel leicht ein, um sicherzugehen, dass er komplett installiert ist. HINWEIS: Nehmen Sie den Mulcheinsatz aus dem Mäher, bevor Sie den Grasfangbeutel einsetzen.

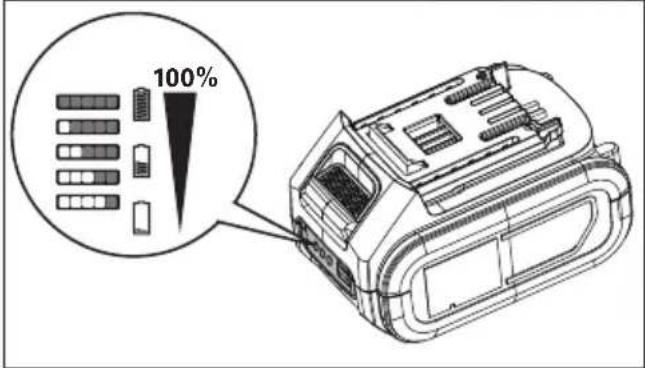

Prüfen des Akkuladestands (Siehe Abb. D1) HINWEIS: Abb. D1 gilt nur für das Akkupack mit Akkustandanzeige.

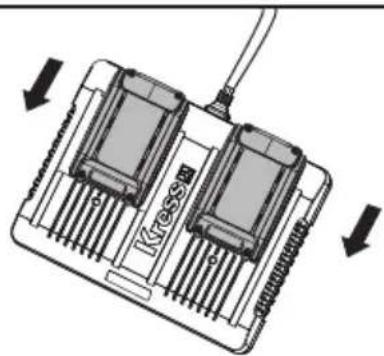

100% Auaden des Akkupacks (Siehe Abb. D2) HINWEIS: HINWEIS: Das Akkupack wird ungeladen geliefert. Der Akku muss vor der ersten Nutzung vollständig geladen werden. Laden Sie die beiden Akkus stets gleichzeitig auf. Weitere Details nden Sie im Handbuch des Ladegeräts.

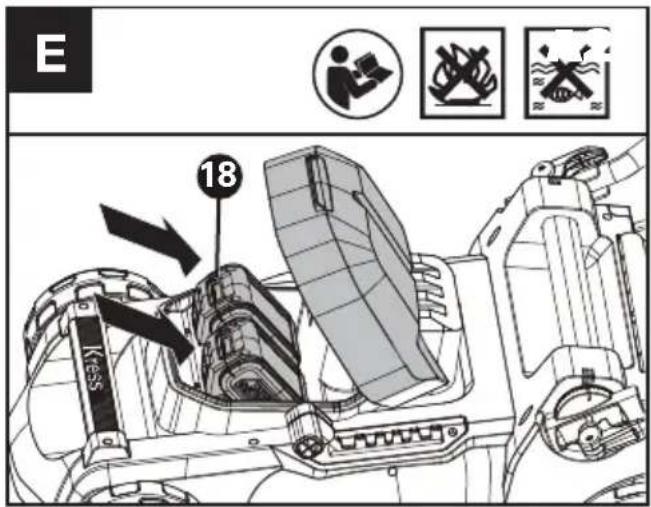

Einsetzen/ausbauen der Batterie (Siehe Abb. E) HINWEIS: Dieser Rasenmäher kann nur mit 2 installierten Akkus betrieben werden. Bitte verwenden Sie immer zwei gleiche Akkus und laden Sie diese gleichzeitig auf. Wenn Sie zwei Batterien mit unterschiedlichem Ladezustand benutzen, wird das Gerät nur bis zur Entladung der Batterie mit dem niedrigeren Ladezustand laufen.D

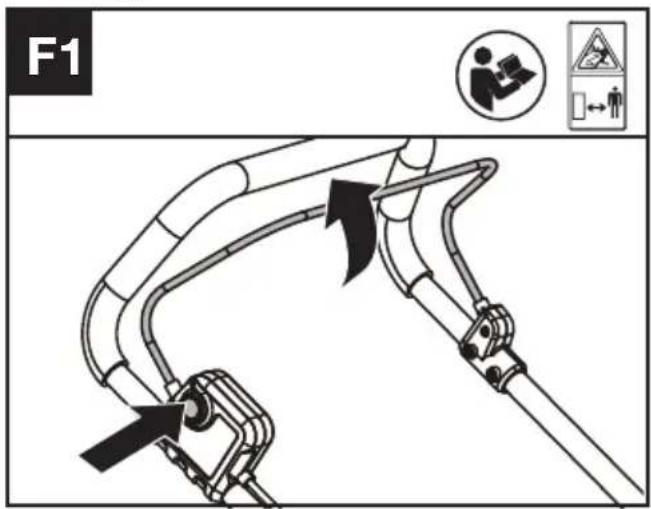

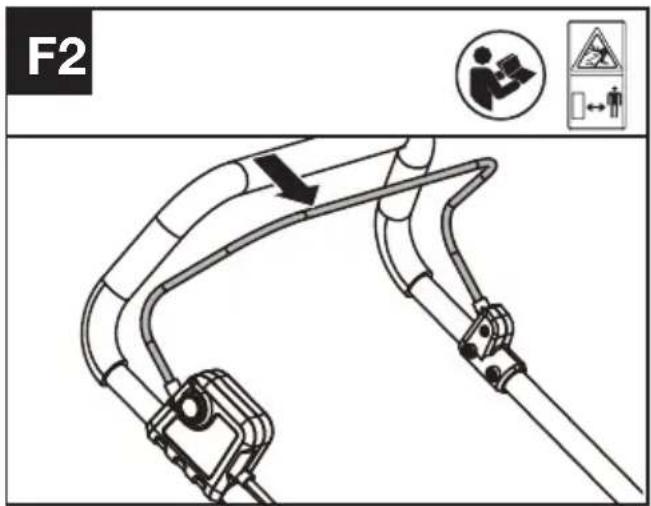

BETRIEB Starten & Stoppen (Siehe Abb. F1, F2)Zum Starten drücken und halten Sie die Verriegelungstaste, und ziehen Sie den Schalthebel.Zum Stoppen lassen Sie den Schalthebel los.

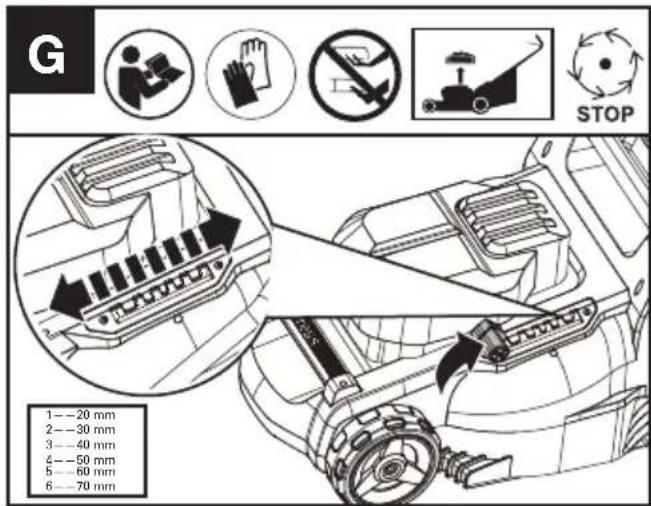

Einstellen der Schnitthöhe (Siehe Abb. G)WARNUNG: Stoppen Sie, lassen Sie den Schalthebel los und warten Sie, bis der Motor stoppt, bevor Sie die Höhe einstellen. Die Klingen drehen sich weiter, nachdem die Maschine ausgeschaltet wurde. Drehende Klingen können Verletzungen verursachen. Berühren Sie niemals rotierende Klingen!

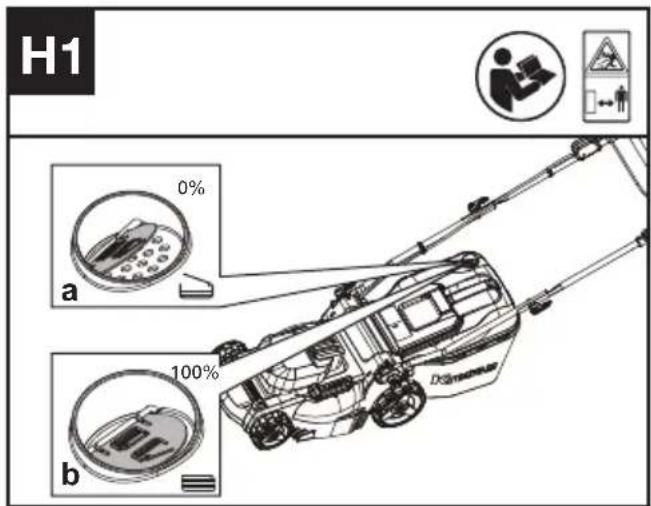

Grasbehälterfüllstandanzeige (Siehe Abb. H1)Leer: Klappe leicht geöffnet (a)Voll: Klappe geschlossen (b)

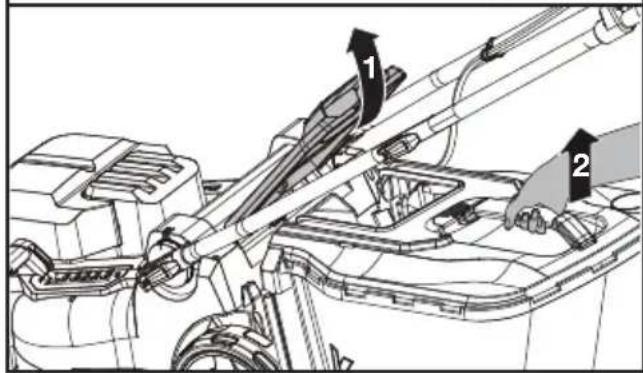

100% Entfernen/Leeren des Gras-Sammelbeutels(Siehe Abb. H2)WARNUNG! Überprüfen Sie vor der Verwendung stets, dass die Sicherheitsklappe den Auswurf verschlossen hat. Heben Sie die Sicherheitsklappe niemals an, wenn der Rasenmäher ohne montierten Gras-Sammelbeutel verwendet wird.30

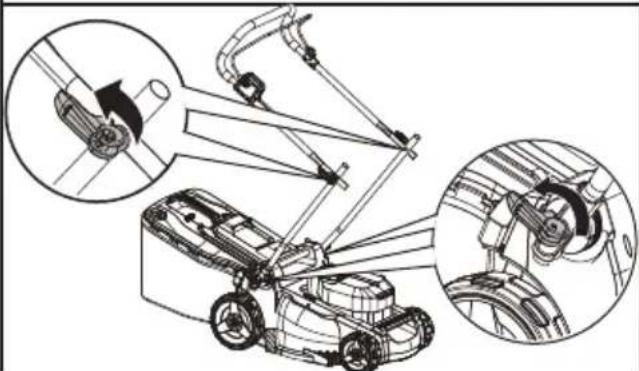

Aufbewahrung (Siehe Abb. J1, J2)

HINWEIS: INSPIZIEREN SIE IMMER DIE GEGEND, IN WELCHER DER RASENMÄHER GENUTZT WERDEN SOLL. ENTFERNEN SIE ALLE STEINE, STÖCKE, DRÄHTE, KNOCHEN UND ANDEREN SCHUTT, DER DURCH DIE ROTIERENDEN KLINGEN HOCH GESCHLEUDERT WERDEN KÖNNTE.1. Mähen Sie seitwärts an Abhängen entlang und niemals hoch oder runter. Seien Sie besonders vorsichtig, wenn Sie auf Abhängen die Richtung ändern. Mähen Sie nicht übermäßig auf steilen Hängen. Bewahren Sie immer eine gute Standfestigkeit.2. Lassen Sie den Schalthebel los, um den Rasenmäher auf “AUS” zu stellen, wenn Sie eine geschotterte Stelle überqueren. (Steine können durch die Klingen hoch geschleudert werden.)3. Stellen Sie den Rasenmäher auf die höchste Schnittstufe, wenn Sie unebenen Boden oder hohes Unkraut mähen. Ein Entfernen von zu viel Gras auf einmal kann zum Schnellschluss des Schutzschalters führen. Das stoppt den Rasenmäher.4. Falls ein Gras-Beutel während der Zeit raschen Wachstums benutzt wird, kann es sein, dass das Gras die Entleerungs-Öffnung verstopft. Lassen Sie den Schalthebel los, um das Mähwerk auszuschalten („AUS“). Entfernen Sie den Gras-Beutel und schütteln Sie das Gras runter ins hintere Ende des Beutels. Reinigen Sie auch alles Gras oder jeden Schutt, der sich rund um die Entleerungs-Öffnung festgesetzt haben mag. Ersetzen Sie den Gras-Beutel. Wenn der Rasenmäher unnormal vibrieren sollte, lassen Sie den Schalthebel los und stellen Sie den Rasenmäher auf “AUS”. Suchen Sie sofort nach der Ursache. Vibration ist ein Zeichen für Probleme. Bedienen Sie den Rasenmäher nicht, bis eine Wartungsprüfung durchgeführt worden ist.6. LASSEN SIE DEN SCHALTERHEBEL IMMER LOS, UM DEN MÄHER AUSZUSCHALTEN, WENN SIE IHN UNBEAUFSICHTIGT LASSEN, AUCH WENN ES NUR FÜR KURZE ZEIT IST. SCHNEIDEBEREICH Der Schneidebereich kann durch mehrere Faktoren beeinträchtigt werden, beispielsweise durch die Schnitthöhe, die Feuchtigkeit des Rasens, die Graslänge und -dichte. Außerdem wird durch zu häuges Starten und Anhalten des Rasenmähers im laufenden Betrieb der Schneidebereich verkleinert.Die folgende Tabelle stellt den Zusammenhang zwischen Schneidbedingungen und Schneidebereich dar. SchneidbedingungenSchneidebereich (maximal)GrasbedingungenMaaihoogte4,0 Ah Akku Sehr dünnes, trockenes GrasSchnitt 7cm bis 5cmbis zu 400 m

Dünnes, trockenes GrasSchnitt 7cm bis 3cmbis zu 200 m

• Beim gleichzeitigen Betrieb mit 2 vollständig geladenen Akkus.TIPPS:1) Es empehlt sich, dass Sie Ihren Rasen häuger mähen, mit normaler Geschwindigkeit laufen, und den Mäher während des Betriebs nicht zu oftD

starten bzw. anhalten.

2) Um optimale Leistungen zu erreichen, stellen Sie

sicher, dass zwei vollständig geladene Akkupacks gleichzeitig genutzt und stets 1/3 oder weniger der Grashöhe geschnitten werden.

3) Gehen Sie beim Mähen von langem Gras langsam,

damit das Schneiden effektiver durchgeführt und das Schnittgut ordnungsgemäß ausgeworfen werden kann.

4) Vermeiden Sie das Schneiden von nassem Gras;

anderenfalls wird dieses auf der Unterseite des Mähwerks haften und Schnittgut kann nicht gesammelt bzw. ordnungsgemäß ausgeworfen werden.

5) Bei frischem oder dickem Gras sollte eine höhere

Schnitthöhe eingesetzt werden, die zudem die Lebensdauer der Batterie verlängert. BEI AKKUWERKZEUGEN Der Umgebungstemperaturbereich für die Nutzung und Lagerung von Werkzeug und Akku liegt zwischen 0 °C und 45 °C (32 °F-113 °F). Der empfohlene Umgebungstemperaturbereich für die Ladestation liegt zwischen 0 °C und 40 °C (32 °F-104 °F). TRANSPORT Transportieren des Mähers

1. Schalten Sie den Mäher aus und nehmen Sie den

2. Wenn Sie den Mäher mit der Hand tragen,

halten Sie ihn mittig am Tragegriff fest, um sicherzustellen, dass das Gerät parallel zum Boden ausgerichtet ist.

3. Wenn Sie den Mäher in einem Fahrzeug

transportieren, sichern und positionieren Sie ihn so, dass er nicht verrutscht oder beschädigt werden kann. Transportieren des Akkus

1. Stellen Sie sicher, dass sich der Akku in einem

verkehrssicheren Zustand bendet.

2. Verwenden Sie für den Transport des Akkus eine

nicht leitfähige Verpackung.

3. Die enthaltenen Li-Ionen-Akkus unterliegen

den Bestimmungen des Gefahrgutrechts. Transportieren Sie Akkus nur, wenn das Akkugehäuse unbeschädigt ist. Packen Sie die Akkus so ein, dass sie sich in der Verpackung nicht bewegen können. WARTUNG WARNUNG! Halten Sie den Mäher an, bevor Sie den Grasfangbeutel herausnehmen. HINWEIS: Folgende Wartungsarbeiten sind regelmäßig auszuführen, um den zuverlässigen und sicheren Betrieb zu gewährleisten. Den Rasenmäher auf offensichtliche Defekte wie z. B. ein lockeres, verstelltes oder beschädigtes Messer, lose Befestigungs- oder Zubehörteile und verschlissene oder beschädigte Komponenten. Die Abdeckungen und Schutzbleche müssen in einwandfreiem Zustand und richtig angebracht sein. Vor dem Betrieb des Rasenmähers die notwendigen Wartungs- und Reparaturarbeiten durchführen. Sollte der Rasenmäher trotz regelmäßiger Wartung ausfallen, Bitte rufen Sie den Kundendienst für eine Beratung an.

HALTEN SIE DIE KLINGE FÜR EINE OPTIMALE MÄH-LEISTUNG SCHARF.

TRAGEN SIE ORDENTLICHEN AUGENSCHUTZ

BEIM ENTFERNEN, SCHÄRFEN UND EINSETZEN

DER KLINGE. Es ist unter normalen Umständen normalerweise ausreichend, die Klinge zweimal in der Mäh-Saison zu schärfen. Sand sorgt dafür, dass die Klinge rasch stumpf wird. Falls Ihr Rasen auf sandiger Erde wächst, dann ist es notwendig, öfter zu schärfen.

BEIM SCHÄRFEN DER KLINGE

1. Gehen Sie sicher, dass die Klinge ausbalanciert

2. Schärfen Sei die Klinge am originalen Schnittwinkel.

3. Schärfen Sie die Schnittkanten an beiden Enden

der Klinge und entfernen Sie von beiden Enden gleich viel Material. HINWEIS:

Stellen Sie sicher, dass der Mäher ausgeschaltet ist.

2. Bringen Sie den Mäher in die senkrechte

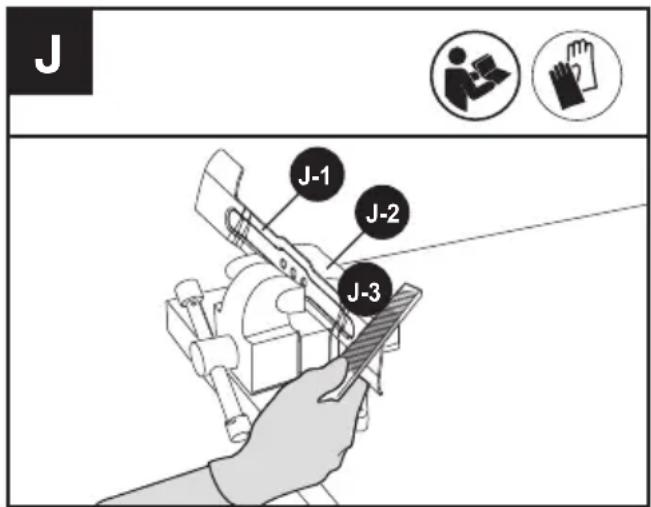

Lagerstellung. DAS SCHÄRFEN EINER KLINGE IN EINEM SCHRAUBSTOCK (Siehe Abb. J)

1. Vergewissern Sie sich, dass der Schalthebel

losgelassen ist und die Klinge angehalten hat, bevor Sie die Klinge entfernen.32

2. Nehmen Sie die Klinge aus dem Rasenmäher. Lesen Sie die Anweisungen für das Herausnehmen und Anbringen der Klinge.3. Sichern Sie die Klinge J-1 in einem Schraubstock J-2. 4. Tragen Sie eine Schutzbrille und passen Sie auf, dass Sie sich nicht selbst schneiden.5. Feilen Sie die Schneidekanten der Klinge sorgfältig mit einer feinen Feile J-3 oder einem Schleifstein.6. Überprüfen Sie die Balance der Klinge. Lesen Sie die Anweisungen für das Ausbalancieren der Klinge.7. Ersetzen Sie die Klinge auf dem Rasenmäher und befestigen Sie diese sicher. Schauen Sie sich die nachstehenden Hinweise an.AUSBALANCIEREN DER KLINGE (Siehe Abb. K)Überprüfen Sie die Balance der Klinge dadurch, dass Sie das zentrale Loch in der Klinge K-1 auf einen Nagel oder Schraubenzieher-Schaft K-2 platzieren, der horizontal im Schraubstock K-3 eingeklemmt ist. Wenn eines der beiden Enden der Klinge nach unten hin rotiert, müssen Sie dieses Ende weiter feilen. Die Klinge ist ordentlich ausbalanciert, wenn keines der beiden Enden nach unten hängt.

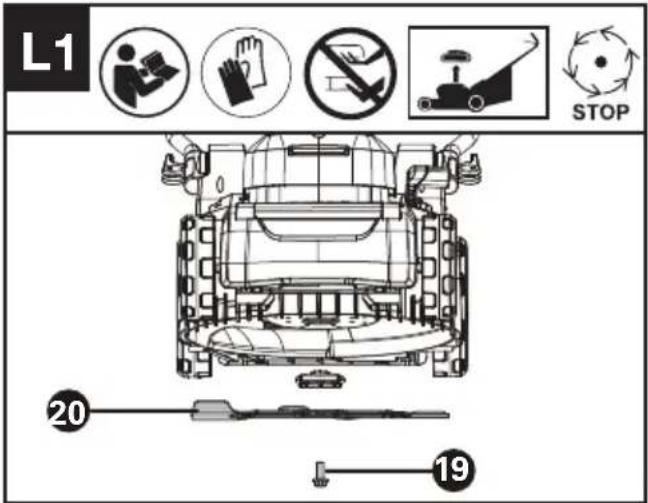

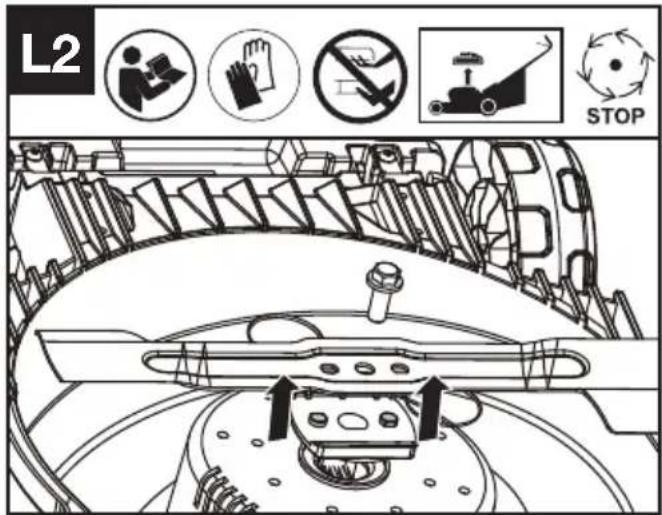

K-1 K-2 K-3 KLINGEN WARTEN (Siehe Abb. L1, L2)Erneuern Sie - unabhängig vom Zustand - Ihre Metallklinge, sobald Sie 50 Stunden mit Ihr gemäht haben oder spätestens nach 2 Jahren. Je nachdem, was früher eintritt. Folgen Sie diesen Arbeitsschritten, um Ihre Klinge herauszunehmen und zu ersetzen. Sie brauchen dafür Gartenhandschuhe (nicht mitgeliefert) und einen Gabelschlüssel (nicht mitgeliefert), um die Klinge herauszunehmen. Halten Sie die Klinge (20) fest und lösen Sie die Klingenschraube (19) mit einem Schraubenschlüssel. Nehmen Sie dann die Klinge ab. Zum Zusammenbau setzen Sie die Klinge (20) mit den Schneidächen zum Boden hin an. N, danach ziehen Sie den Bolzen (19) fest.

REINIGUNG 1. Schalten Sie den Mäher aus und nehmen Sie den Akku heraus.2. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel. Reinigen Sie das Gerät nach jedem. Gebrauch mit einem Tuch, das Sie zuvor mit einem ph-neutralen Reinigungsmittel angefeuchtet haben.3. Halten Sie den Akkuanschluss frei von Schmutz und Ablagerungen, und reinigen Sie ihn mit einer weichen, trockenen Bürste oder einem Tuch.4. Sprühen Sie kein Wasser auf den Motor und die elektrischen Komponenten.5. Verwenden Sie zur Reinigung Ihres Geräts unter keinen Umständen einen Hochdruckreiniger. AUFBEWAHRUNG 1. Nehmen Sie das Akkupack aus dem Mäher, bevor Sie ihn aufbewahren.2. Bewahren Sie den Mäher und den Akku an einem trockenen und sicheren Ort auf, der für Kinder und unbefugte Dritte unzugänglich ist. Entfernen Sie den Schneidaufsatz, wenn Sie den Mäher über einen längeren Zeitraum nicht benutzen.3. Bewahren Sie den Akku nur in einemD

Temperaturbereich zwischen 0 °C (32 °F) und 45 °C (113 °F) auf. Lassen Sie den Akku zum Beispiel nicht in der Sommerzeit im Auto liegen. Stoppen Sie den Mäher. Das Äußere des Rasenmähers gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Anhaftendes Gras und Schmutz entfernen, insbesondere von den Lüftungsschlitzen. Den Rasenmäher auf die Seite legen und den Messerbereich reinigen. Zusammengepresstes Schnittgut im Messerbereich mit einem Holz- oder Plastikstück entfernen. Den Rasenmäher an einem trockenen Ort aufbewahren. Keine anderen Gegenstände auf die Maschine stellen. Um die Lagerung zu erleichtern, lösen Sie den Zusatzhandgriff und klappen Sie den oberen Griff wie in Abb. I1 & I2 dargestellt ein. STÖRUNGSBEHEBUNG In der folgenden Tabelle nden Sie Probleme und Maßnahmen, die Sie ergreifen können, falls Ihre Maschine nicht ordnungsgemäß funktioniert. Warnung: Schalten Sie die Maschine aus und entfernen Sie den Akku, bevor Sie Störungen beheben. Problem Abhilfemaßnahme

1. Rasenmäher läuft nicht

an wenn Betriebsschalter gezogen wird. A. Vergewissern Sie sich, dass der Knopf am Schaltergehäuse vollständig eingedrückt ist. B. Lassen Sie den Schalthebel los, um den Mäher auszuschalten. Drehen Sie den Mäher um und prüfen Sie, ob sich das Mähmesser frei drehen kann. Ist es nicht frei beweglich, bringen Sie das Gerät in ein autorisiertes Servicezentrum. Das Messer sollte sich frei drehen lassen. C. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aueuchtet.

2. Der Motor blockiert beim

Mähen. A. Lassen Sie den Schalthebel los, um den Mäher auszuschalten. Drehen Sie den Mäher um und prüfen Sie, ob sich das Mähmesser frei drehen kann. Ist es nicht frei beweglich, bringen Sie das Gerät in ein autorisiertes Servicezentrum. Das Messer sollte sich frei drehen lassen. B. Stellen Sie die Schnitthöhe der Räder auf die höchste Position ein, und starten Sie den Rasenmäher. C. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aueuchtet. D. Vermeiden Sie eine Überlastung des Rasenmähers. Vermeiden Sie eine Überlastung des Rasenmähers. Verlangsamen Sie die Schnittgeschwindigkeit, oder heben Sie die Schnitthöhe an. Oder beides.

3. Der Rasenmäher läuft,

aber die Schneidleistung ist unbefriedigend, oder nicht den gesamten Rasen schneidet. A. Wurde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aueuchtet. B. Lassen Sie den Schalthebel los, um den Rasenmäher auszuschalten. Kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie Folgendes: Schärfe des Messers – halten Sie das Messer scharf. Das Deck und die Auswurföffnung auf Verstopfungen. C. Die Radhöheneinstellung ist möglicherweise zu niedrig für den Rasen. Heben Sie die Schnitthöhe an.

4. Der Rasenmäher lässt sich

nur schwer schieben. A. Vergrößern Sie die Schnitthöhe, um den Widerstand durch das Gras zu verringern. Überprüfen Sie, ob sich die Räder frei drehen lassen.34

5. Der Rasenmäher ist

ungewöhnlich laut und vibriert. A. Lassen Sie den Schalthebel los, um den Rasenmäher auszuschalten. Kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie, ob das Messer verbogen oder beschädigt ist. Ersetzen Sie ein beschädigtes Messer ggf. durch ein Ersatzmesser von. Übergeben Sie den Rasenmäher an eine Vertragswerkstatt, wenn die Unterseite des Decks beschädigt ist. B. Wenn die Klinge keine sichtbaren Schäden aufweist und der Mäher immer noch vibriert: Lassen Sie den Schalterhebel los, um den Mäher auszuschalten, und entfernen Sie die Klinge. Drehen Sie das Messer um 180 Grad, und setzen Sie es wieder ein. Übergeben Sie den Rasenmäher an eine Vertragswerkstatt,, wenn das Gerät weiterhin vibriert.

6. Ladestatus-LEDs leuchten

nicht. A. Steckverbindung prüfen. B. Tauschen Sie das Ladegerät aus.

7. Die LED des Akku-

Ladegeräts schaltet nicht auf grün um. A. Der Akku muss untersucht werden. Bringen Sie diesen zu einem autorisierten Servicezentrum.

8. Geschnittenes Gras wird

vom Rasenmäher nicht im Beutel aufgesammelt. A. Nehmen Sie bei Nutzung des Auffangkorbs die Mulchplatte heraus. B. Die Auswurföffnung ist verstopft. Lassen Sie den Schalthebel los, um den Rasenmäher auszuschalten. Entfernen Sie abgeschnittenes Gras aus der Auswurföffnung. C. Zu viel gemähtes Gras. Heben Sie die Schnitthöhe der Räder an, um die abgeschnittene Länge zu verkürzen. D. Der Behälter ist voll. Leeren Sie den Behälter öfter.

9. Beim Mulchen sind

Ablagerungen erkennbar. A. Es wird zu viel Gras abgeschnitten. Heben Sie die Schnitthöhe der Räder an, um die abgeschnittene Länge zu verkürzen. Schneiden Sie nicht mehr als 1/3 der Gesamtlänge. B. Prüfen Sie das Messer auf dessen Schärfe. Halten Sie das Messer stets gut geschärft.

10. Niedrige oder verringerte

Laufzeit nach zahlreichen Anwendungen. A. Bringen Sie das Gerät in ein autorisiertes Servicezentrum - eventuell ist ein neuer Akku erforderlich.

Akkuladegeräts blinkt rot und der Akku kann nicht aufgeladen werden. A. Der Akku überhitzt nach dauerhafter Nutzung. Entnehmen Sie den Akku aus dem Ladegerät und lassen Sie diesen auf 42 °C oder weniger abkühlen. TECHNISCHE DATEN Typ KG745 KG745.X (745 - Bezeichnung des Gerätes, stellvertretend für bürstenlose Schubmäher) KG745 KG745.X** Nennspannung 40V Max. (2x20V Max.)*** Leerlaufdrehzahl 2900 / 3400 RPM Schneidradius 37 cm Schnitthöhe 20-70 mm Schneidehöhen- Positionen

Vorderrad- Durchmesser 150 mm Hinterrad- Durchmesser 200 mm Grasfangkorb 40 L Batterietyp Lithium-Ionen-Akku Gewicht (ohne Akku) 13.95 kgD

** X=1-999, A-Z, M1-M9 werden nur für verschiedene Kunden verwendet, es gibt keine sicherheitsrelevanten Veränderungen zwischen diesen Modellen. *** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

EMPFOHLENE AKKUS UND

LADEGERÄTE Akku Ampere Lader Stromstärke KAB04 4.0 Ah KAC04 4.0 A Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen nden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.. INFORMATIONEN ÜBER LÄRM Gewichteter Schalldruck L

3 dB(A) Gewichtete Schallleistung L

3 dB(A) Tragen Sie Gehörschutz. INFORMATIONEN ÜBER VIBRATIONEN Typischer gewichteter Vibrationswert

< 2.5 m/s² Unsicherheit K = 1.5 m/s² WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch. Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand- Arm-Vibrationssyndroms kommen WARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden. So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter. Pegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich). Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.36

KONFORMITÄTSERKLÄRUNG

Wir, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Erklären im Namen von Positec, dass das Produkt Beschreibung Schnurloser Rasenmäher Typ KG745 KG745.X (745 - Bezeichnung des Gerätes, stellvertretend für bürstenlose Schubmäher) Funktion Gras schneiden Den bestimmungen der folgenden richtlinien entspricht 2006/42/EC, 2014/30/EU, 2011/65/EU & (EU) 2015/863, 2000/14/EC geändert durch 2005/88/

2000/14/EC geändert durch 2005/88/EC:

Konformitätsbewertungsverfahren nach Annex VI

Gemessene Schallleistung

- Garantierte Schallleistung 96 dB (A) Zertizierungsstelle Name: TÜV Rheinland LGA Products GmbH ( Notied body 0197) Anschrift: Tillystraße 2-90431 Nürnberg Werte nach, EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN

IEC 55014-1, EN IEC 55014-2

Zur Kompilierung der technischen Datei ermächtigte Person, Name Marcel Filz Anschrift Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/08/29 Allen Ding Stellvertretender Chengenieur, Prüfung und Zertizierung Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaF
