BRUKSANVISNING KG745.9 KRESS

Denna gräsklippare är avsedd för hemmabruk.140

• Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.142

BRUKSANVISNING I ORIGINAL PRODUKTSÄKERHET GENERELLA SÄKERHETSVARNINGAR VARNING: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida bruk. Termane "strömförande verktyg" i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker. b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor. c) Håll barn och åskådare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodierade stickkontakter och matchande eluttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det nns en större risk för elstötar om din kropp är jordad. c) Exponera inte strömförande verktyg för regn eller fuktiga förhållanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det. d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar. f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

3) Personlig säkerhet

a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador. b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador. c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med ngret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk. d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador. e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer. f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar. g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror. h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

4) Användning och underhĺll av strömförande

verktyg a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för. b) Använd inte verktyget om kontakten inte sätter pĺ eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och mĺste repareras. c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sĺdana förebyggande säkerhetsĺtgärder reducerar risken för att du startar verktyget oavsiktligt. d) Förvara verktyget som inte används utom räckhĺll för barn och lĺt inte nĺgon personSV

använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pĺ outbildade användare. e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg. f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5) Användning och skötsel av sladdlösa verktyg

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket. b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand. c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand. d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada. f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130 °C kan orsaka explosioner. g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls. b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker. SÄKERHETSVARNINGAR

a) Använd inte gräsklipparen i dåliga väderförhållanden, särskilt inte när det finns risk för blixtnedslag. Detta minskar risken att bli träffad av blixten. b) Inspektera noggrant området för djurliv och växter där gräsklipparen ska användas. Djurliv och växter kan komma till skada under drift. c) Inspektera noggrant det område där gräsklipparen ska användas och plocka bort alla stenar, pinnar, kablar, ben och andra främmande föremål. Kastade föremål kan orsaka personskador. d) Innan gräsklipparen tas i bruk ska kniv och dess montering alltid inspekteras visuellt så att dessa inte är slitna eller skadade. Slitna och skadade delar ökar risken för personskador. e) Kontrollera gräsuppsamlaren ofta för att upptäcka slitage eller defekter. En sliten eller skadad gräsuppsamlare kan öka risken för personskador. f) Låt skyddsanordningen sitta på. Skyddsanordningen måste fungera och vara korrekt monterad. En skyddsanordning som sitter löst, är skadad eller inte fungerar korrekt kan orsaka personskador. g) Se till att alla luftintag för kylning är fria från skräp. Blockerade luftintag och skräp kan resultera i överhettning eller risk för brand. h) När gräsklipparen används ska halkfria skyddsskor användas. Använd inte gräsklipparen när du är barfota eller använder öppna sandaler. Detta minskar risken att skada fötterna vid kontakt med den rörliga kniven.

i) Använd alltid långbyxor när du använder

gräsklipparen. Blottad hud ökar sannolikheten för skador från utkastade föremål. j) Använd inte gräsklipparen i vått gräs. Gå alltid, spring inte. Detta minskar risken för att halka och falla omkull, något som kan resultera i personskador. k) Använd inte gräsklipparen i alltför branta sluttningar. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada. l) När arbete utförs i sluttningar, var alltid säker på ditt fotfäste, arbeta alltid tvärs över144

sluttningar, aldrig upp eller ner och iaktta extrem försiktighet när du byter riktning. Detta minskar risken för tappad kontroll eller att man halkar och faller, vilket kan leda till personskada. m) Iaktta extrem försiktighet när du backar eller drar gräsklipparen mot dig. Var alltid uppmärksam på omgivningen. Detta minskar risken för att snubbla under användningen. n) Rör inte vid kniven och andra farliga rörliga delar när de är i gång. Detta minskar risken för skador från rörliga delar. o) När du rensar material som fastnat eller rengör gräsklipparen ska du se till att alla strömbrytare är avstängda och att batteripaketet är bortkopplat. Oförutsedd drift av gräsklipparen kan resultera i allvarliga personskador.

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller. b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk. c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus. d) Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp. f) Håll batteriet rent och torrt. g) Torka av batteriet om det blir smutsigt med en torr, ren trasa. h) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på laddning när det inte

används. j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda. k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. l) Använd inte ett batteri som inte är avsett för användning med det här verktyget. m) Håll batteriet borta från barn. n) Behåll den ursprungliga bruksanvisningen för framtida användning. o) Plocka ur batteriet från verktyget då det inte används. p) Kassera batteriet på rätt sätt. q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet. r) Håll batteriet borta från mikrovågor och högt tryck. SYMBOLER För att minska risken för skador måste användaren läsa bruksanvisningen VARNING – Se upp för kastade föremål – håll förbipasserande på avstånd VARNING – Håll händer och fötter borta från kniven VARNING – Koppla bort batteriet före underhåll Bladet fortsätter att rotera efter det att maskinen stängts av. Vänta till maskinens komponenter har stannat helt och hållet innan du rör vid dem. Använd skyddshandskar. Avlägsna batteriet från hylsan innan justeringar, service eller underhåll utförs. Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO- systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna. Får ej uppeldasSV

Li-Ion-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser. Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det nns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.146

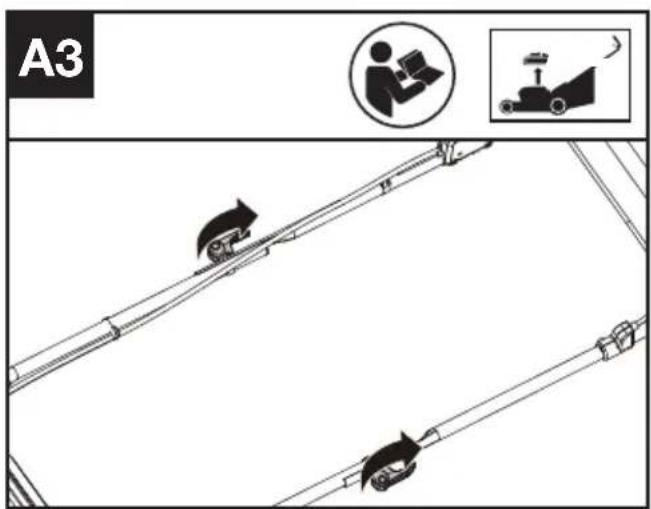

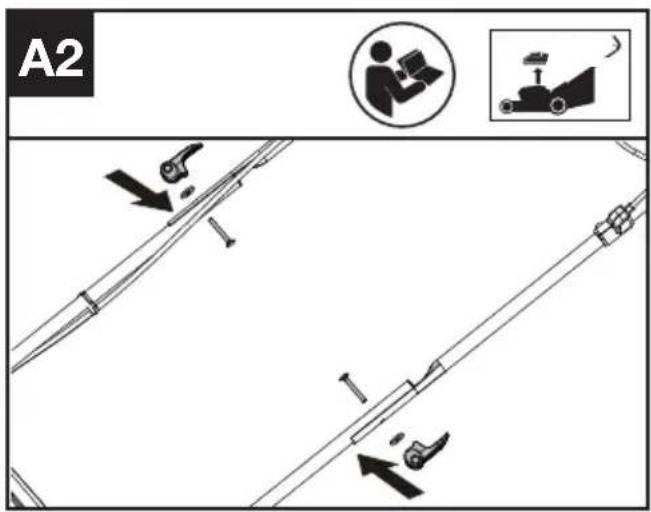

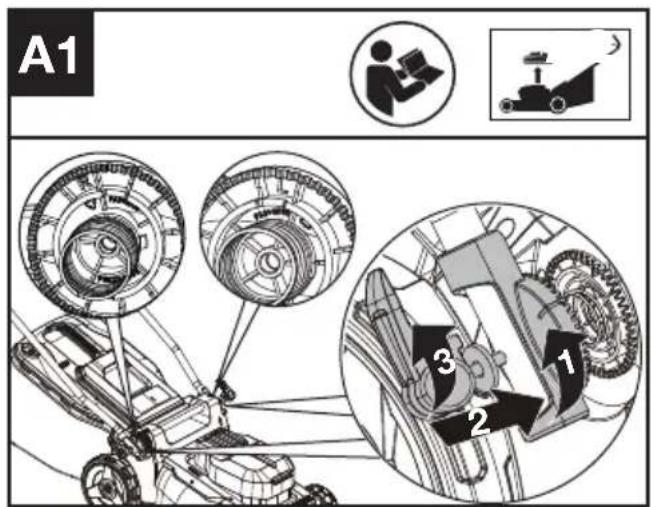

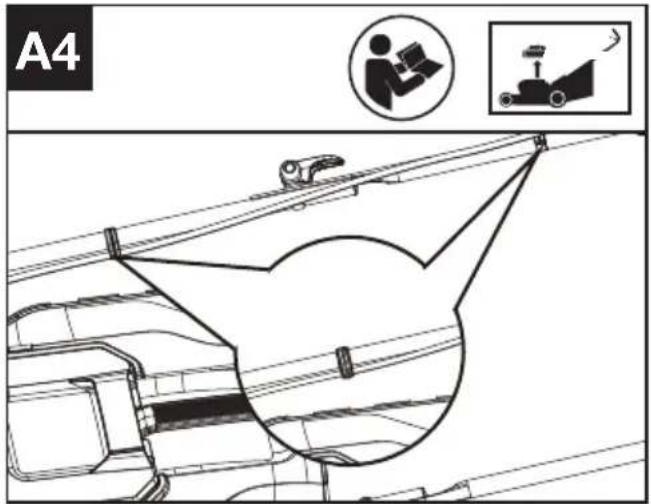

MONTERING & HANTERING. OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.MONTERINGMontering av styret (Se bild A1, A2, A3, A4)OBS: Välj lämplig höjd och dra åt knapparna för handtag.

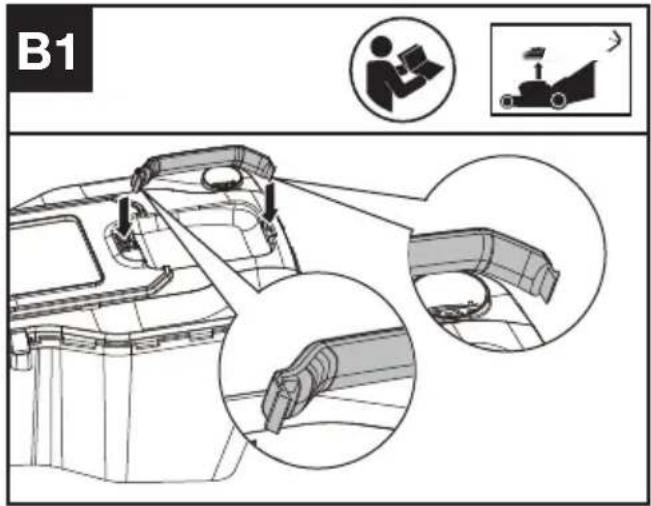

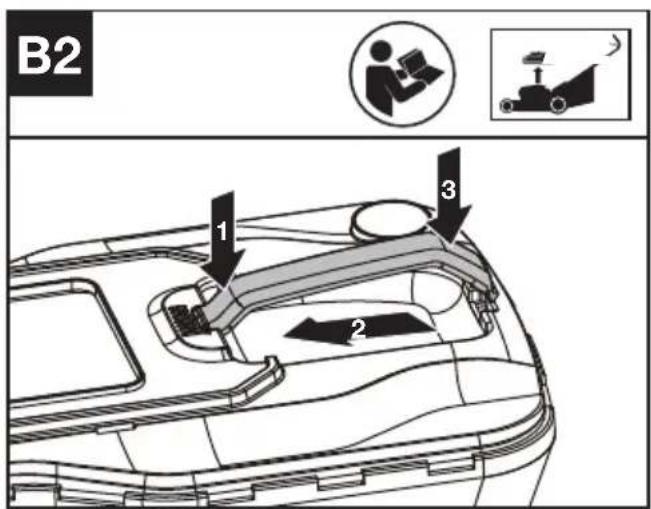

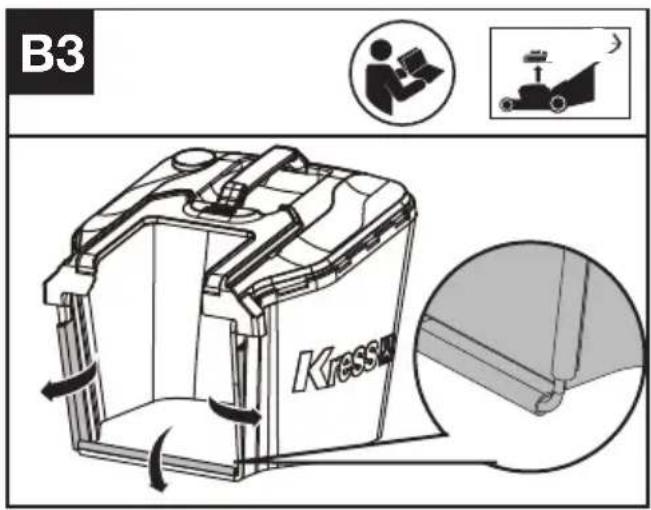

Montering av gräsuppsamlingssäcken (Se bild B1, B2, B3)

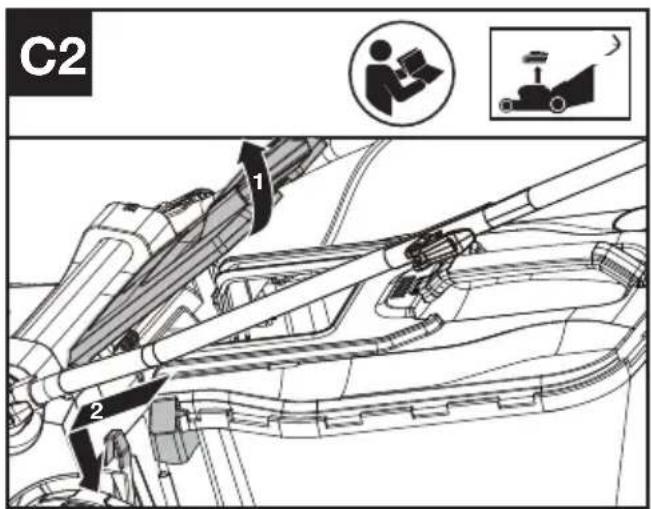

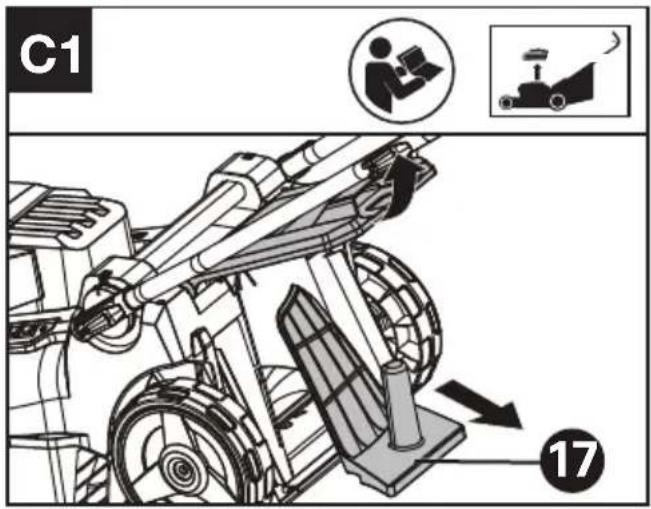

Montering av gräsuppsamlaren på gräsklipparen. (Se bild C1, C2)OBS: Tryck ned gräsbehållaren lätt för att se till att den är installerad helt och hållet.OBS:Ta ut mulching-insatsen ur gräsklipparen innan gräsuppsamlaren monteras.

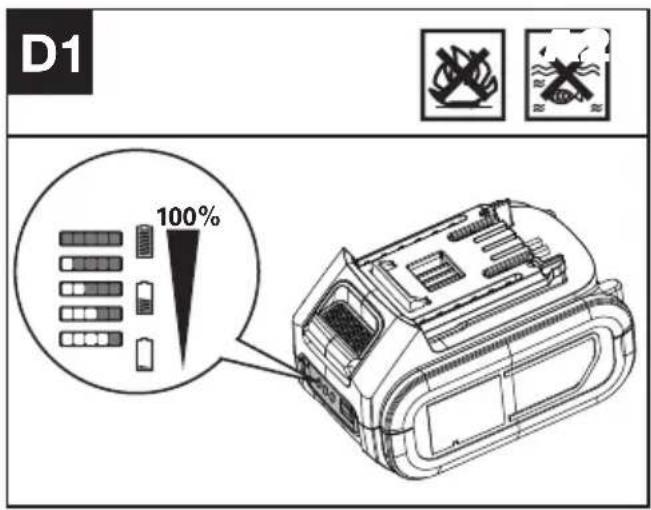

Kontroll av batteriets laddningstillstånd (Se bild D1)OBS: Figur D1 gäller endast batteripack med batterilampor.

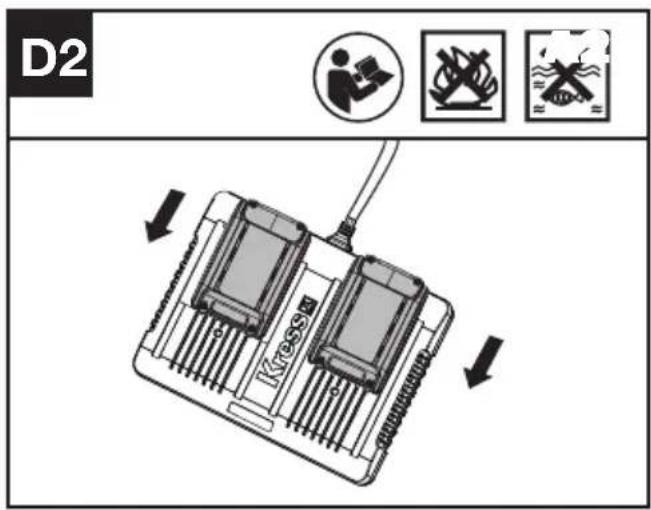

100% Laddning av batteripaketet (Se bild D2)OBS: Batteripaketet levereras oladdat. Batteriet måste laddas helt innan första klippningen.Ladda alltid helt de två batterierna samtidigt. Mer information nns i bruksanvisningen till laddaren.

Montera/borttagning av batteri (Se bild E)OBS: Gräsklipparen kommer endast att fungera med 2 batterier installerade. Var god använd alltid samma två batterier och ladda de två batterierna samtidigt.När du använder två batterier med olika strömstyrkor, kommer maskinen bara att köpa tilsl den lägre gemensamma nämnaren nås.

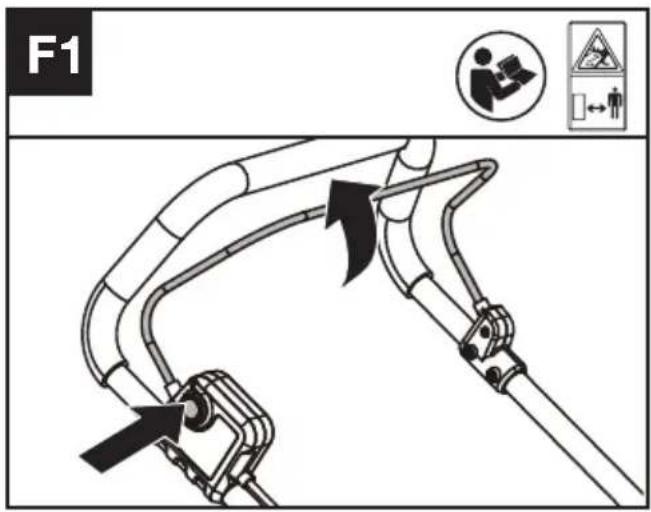

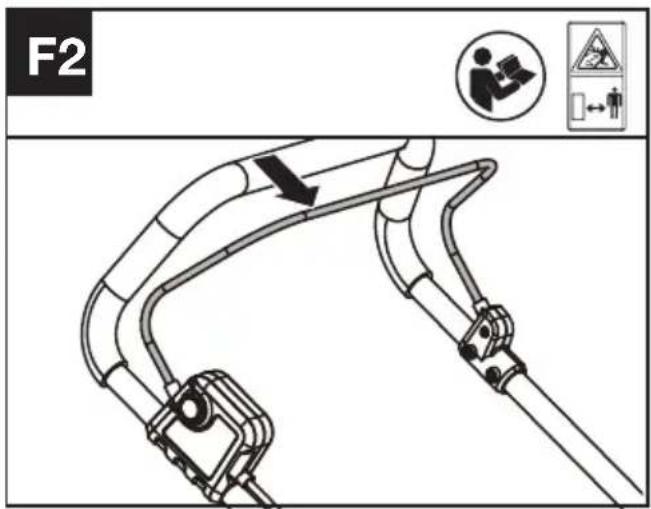

DRIFT Start & Stopp (Se bild F1, F2)För att starta, tryck och håll låsknappen och dra i omkopplingsspaken.För att stoppa, släpp omkopplingsspaken.

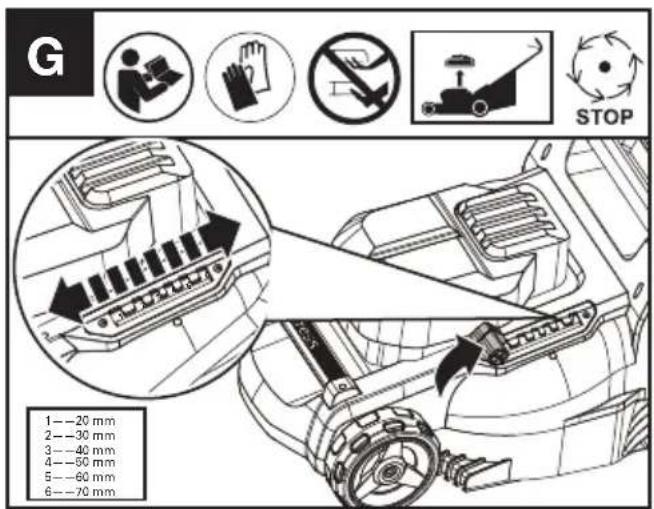

Justering av klipphöjden (Se bild G)VARNING! Stoppa, frigör växelspaken och vänta tills motorn stannar innan höjden justeras. Bladen fortsätter att rotera efter att motorn stängts av, ett roterande blad kan orsaka skador.Vidrör inte roterande blad.

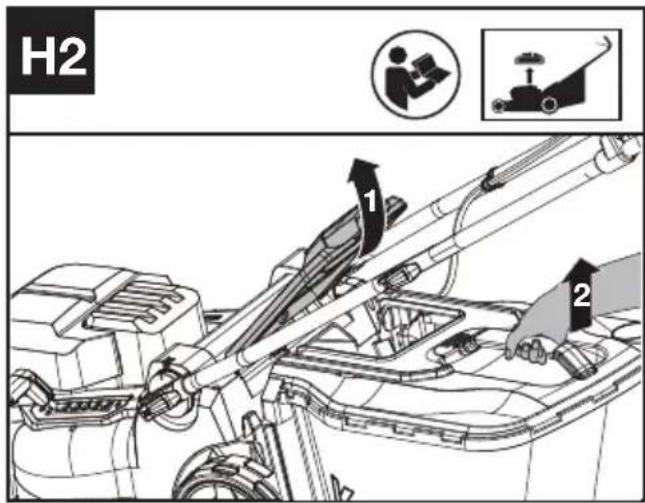

100% Avlägsnande/Tömning av gräsuppsamlingssäcken (Se bild H2)VARNING! Kontrollera alltid att säkerhetsklaffen stänger tömningsutloppet före användning. Lyft aldrig säkerhetsklaffen när gräsklipparen används utan monterad gräsuppsamlingspåse.

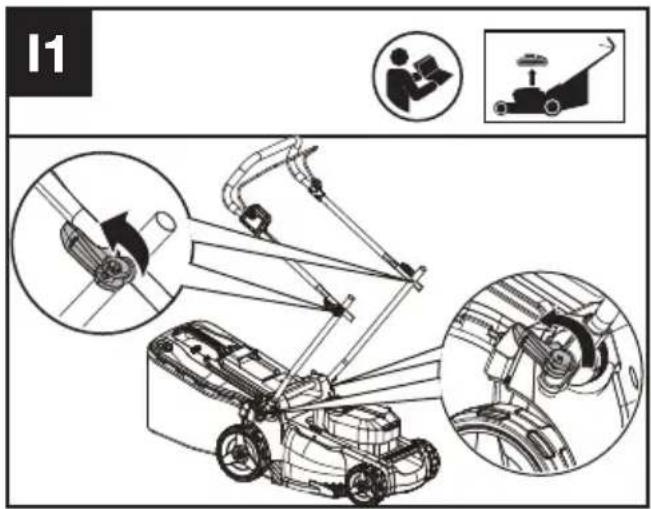

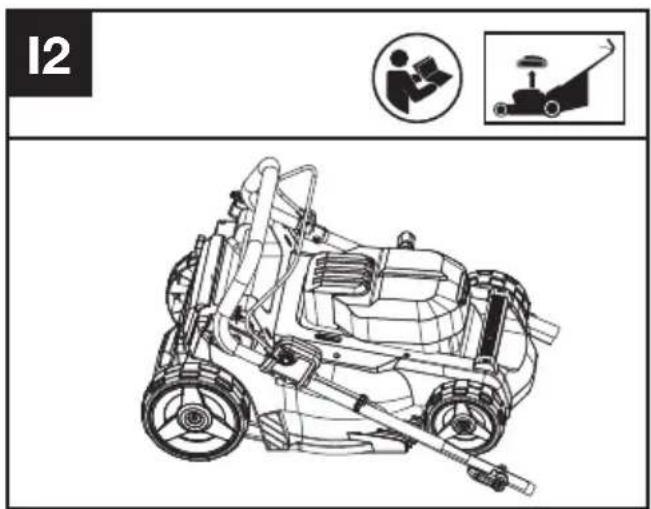

FÖRVARING (Se bild I1, I2)

1. Rör dig alltid längs med lutningar aldrig uppåt och

nedåt. Var extra försiktig när du byter riktning i slänter. Kör inte i mycket branta slänter. Bibehåll alltid ett bra fotfäste.

2. Släpp växelspaken för att stänga ”AV” klipparen

när någon sandbelagt område ska passeras (stenar kan kastas iväg av bladet).

3. Ställ in klipparen på högsta klipphöjden när

du klipper i ojämn terräng eller i högt gräs. Borttagning av för mycket gräs på en gång kan göra att överspänningsskyddet löser ut och stoppar klipparen.

4. Om gräsbehållaren används under

växtsäsongen kan gräset tendera att blockera utkastaröppningen. Släpp omkopplingsspaken för att slå "AV" gräsklipparen. Ta bort gräsbehållaren och skaka ned gräset till baksidan av behållaren. Rensa bort allt gräs eller skräp som kan ha samlats runt utkastaröppningen. Sätt tillbaka gräsbehållaren.

5. Om klipparen börjar vibrera onormalt, släpp

växelspaken för att stänga ”AV” klipparen. Kontrollera omedelbart orsaken. Vibrationer är en varning för problem. Använd inte klipparen innan en servicekontroll gjorts.

6. SLÄPP ALLTID OMKOPPLINGSSPAKEN FÖR

ATT STÄNGA AV GRÄSKLIPPAREN NÄR DU LÄMNAR DEN OBEVAKAD ÄVEN UNDER EN KORT PERIOD. KLIPPOMRÅDET Klippområdet påverkas av era olika faktorer såsom klipphöjd, gräsets fuktighet samt gräsets längd och täthet. Att starta och stoppa gräsklipparen alltför ofta under tiden den används leder också till minskat klippområde. Nedanstående tabell visar förhållandet mellan förutsättningar och klippområdet. Förutsättningar Klippområde (maximalt) Gräs Skärhöjd

Väldigt tunt, torrt gräs Klippa mellan 7cm och 5cm upp till 400 m

Tunt, torrt gräs Klippa mellan 7cm och 3cm upp till 200 m

• Används med två fulladdade batterier samtidigt TIPS:

1) Det rekommenderas att du klipper din gräsmatta

oftare, att du går i normal takt och att du startar/ stoppar gräsklipparen så sällan som möjligt när den används.

2) För maximal prestanda, säkerställ att två

fulladdade batterier användas och klipp alltid ner gräsets höjd med 1/3 eller mindre.

3) Gå långsammare när du klipper långt gräs för att

få effektivare klippning.

4) Undvik att klippa vått gräs då detta fastnar på

undersidan, vilket leder till minskad effektivitet.

5) En högre klipphöjd bör användas på nytt eller tjock

gräs för att förlänga batteritiden.

Verktyget och batteriet bör användas och förvaras i 0 ℃-45 ℃ (32 °F-113 °F). Den rekommenderade omgivningstemperaturen för laddningssystem vid laddning är 0 ℃-40 ℃ (32 °F-104 °F). TRANSPORT Transportera gräsklipparen

1. Stäng av gräsklipparen och plocka bort batteriet.

2. När gräsklipparen transporteras för hand, håll i

mitten av bärhandtaget och se till att maskinen är parallell med marken.

3. Vid transport av gräsklipparen i ett fordon,150

placera och säkra den på plats så att den inte tippar eller skadas. Transport av batteriet

1. Säkerställ att batteriet är i ett säkert skick.

2. Använd icke-ledande förpackning när du

lagstiftningen om farligt gods. Transportera endast batterier när batterifacket är oskadat. Packa batterierna på ett sådant sätt att de inte kan röra sig fritt i förpackningen. UNDERHÅLL VARNING! Stoppa gräsklipparen innan du tar bort påsen med gräs. OBS: För att garantera lång och pålitlig funktion, genomför följande underhållsprocedurer regelbundet. Leta efter tydliga defekter såsom en lös, rubbat eller ett skadat blad, lösa delar och slitna eller skadade komponenter. Kontrollera att huvar och skydd är oskadade och korrekt monterade på gräsklipparen. Utför nödvändigt underhåll eller reparationer innan gräsklipparen används. Om gräsklipparen strejkar trots regelbundet underhåll, ring vår kundtjänst för råd. BLADSLIPNING HÅLL BLADET VASST FÖR BÄSTA KLIPPNINGSPRESTANDA.

AV BLADET. Slipning av bladet två gånger under klippsäsongen är vanligtvis tillräckligt under normala förhållanden. Sand gör att bladet blir trubbigt snabbt. Om din gräsmatta har sandjord kan mer regelbunden slipning krävas.

1. Se till att bladet behåller balansen.

2. Slipa bladet i den ursprungliga vinkeln.

3. Slipa klippkanterna på båda sidor om bladet, ta

bort lika mycket material från båda sidorna. OBS:

1. Se till att gräsklipparen är avstängd.

2. Placera gräsklipparen stående i

1. Säkerställ att omkopplingsspaken är släppt, att

bladet har stannat innan du tar bort bladet.

2. Ta bort bladet från klipparen. Se instruktionerna

för borttagning och montering av bladet.

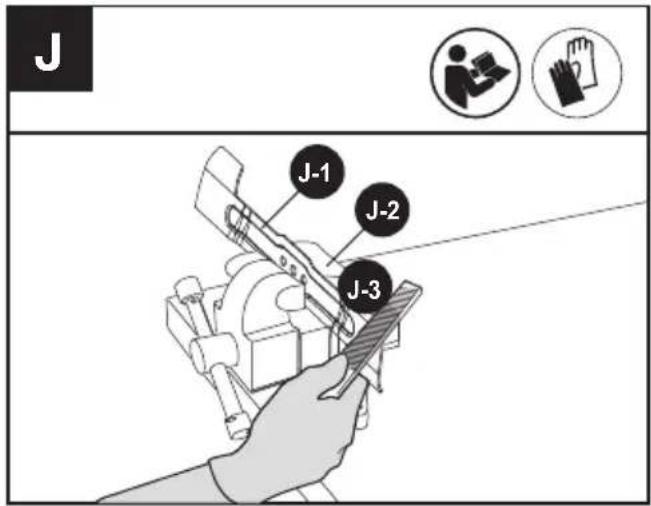

3. Säkerhetsblad J-1 i ett skruvstäd J-2.

4. Använd skyddsglasögon och var försiktig så att

du inte skär dig själv.

5. Fila försiktigt klippkanten på bladet med en

instruktionerna för balansering av bladet.

7. Sätt tillbaka bladet på klipparen och dra åt

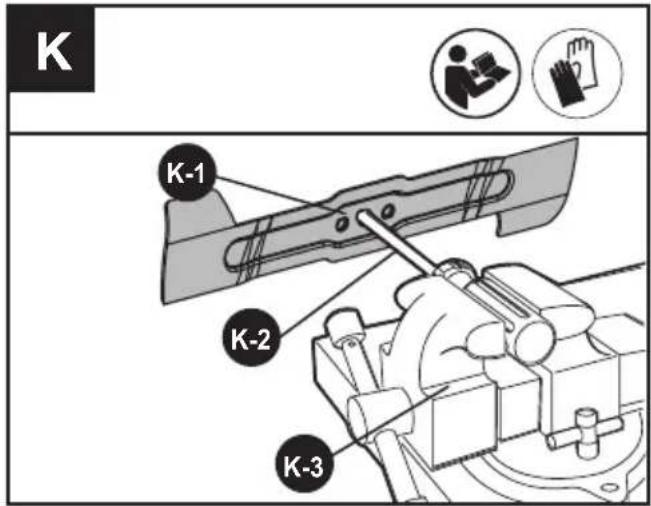

ordentligt. Se instruktionerna nedan. BLADBALANSERING (Se Fig. K) Kontrollera balansen på bladet genom att placera centrumhålet K-1 på en spik eller ett skruvmejselskaft K-2, fastklämd horisontellt i ett skruvstäd K-3. Om någon ände av bladet roterar nedåt, la den änden. Bladet är korrekt balanserat när ingen ände roterar nedåt.

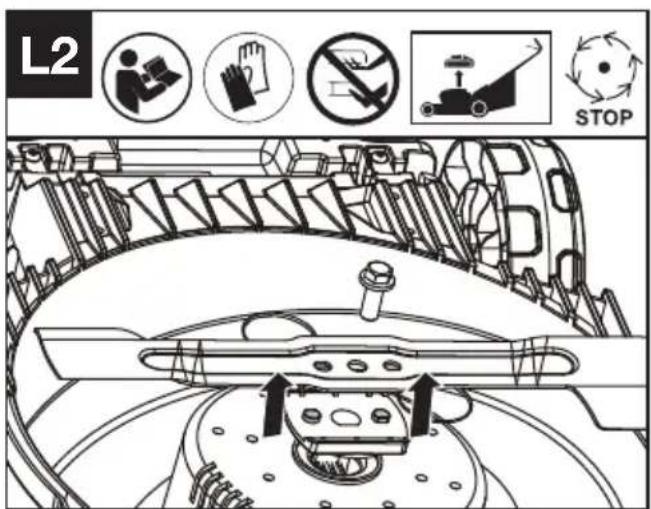

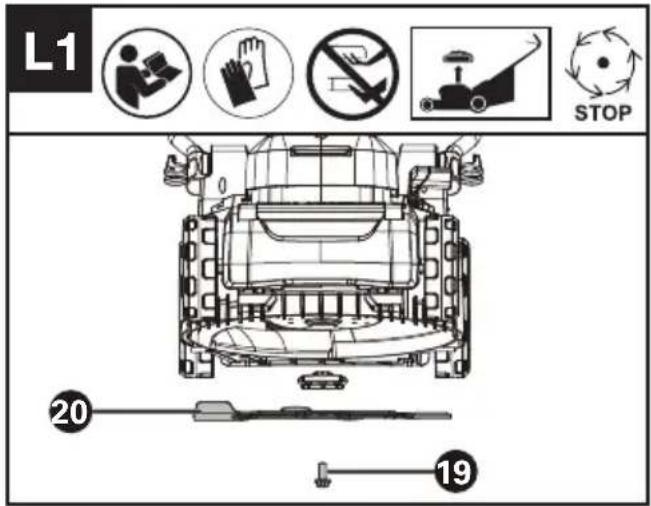

K-1 K-2 K-3 BLADUNDERHÅLL (Se Fig. L1, L2) Förnya metallbladet efter 50 timmars klippning eller 2 år, vilken som inträffar först – oavsett kondition. Följ dessa procedurer för att ta bort och bytaSV

bladet. Du behöver handskar (medföljer inte) och en skiftnyckel (medföljer inte) för att ta bort bladet. Håll bladet (20) och skruva loss bladbulten (19) medurs med en skiftnyckel, och ta sedan bort bladet. För återmontering placera först bladet (20) med klippkanterna riktade mot marken, ra sedan åt bladmuttern (19).

RENGÖRING 1. Stäng av gräsklipparen och ta bort batteriet.2. Använd inte aggressiva rengöringsmedel eller lösningsmedel. Rengör maskinen efter användning med en fuktad trasa doppad i neutralt rengöringsmedel.3. Se till att anslutningen till batteriet är fri från smuts och skräp och rengör med en mjuk och torr borste eller trasa.4. Spreja inte vatten på motorn eller elektriska komponenter.5. Använd inte vatten med tryck för att rengöra maskinen. FÖRVARING 1. Ta bort batteripaketet från gräsklipparen innan förvaring.2. Förvara gräsklipparen och batteriet på en torr och säker plats utom räckhåll för barn eller annan obehörig person. Ta bort skärverktyget om den inte används under en längre tid.3. Förvara batteriet inom ett temperaturområde mellan 0 °C och 45 °C. Som ett exempel, lämna aldrig batteriet i bilen sommartid.Stoppa klipparen. Rengör maskinens yttre ordentligt med en mjuk borste och trasa. Använd inte vatten, lösningsmedel eller polermedel. Ta bort gräs och skräp, speciellt från ventilationsöppningarna.Vänd maskinen på sidan och gör rent bladområdet. Om gräsklippet är kompakt i bladområdet, ta bort det med en trä eller plast pinne.Förvara maskinen på en torr plats. Placera inga andra föremål ovanpå maskinen. För att underlätta förvaring, frigör handtagsknoppen, och vik ihop det övre handtaget som visas i g I1 & I2.152

FELSÖKNING I följande tabell hittar du problem och åtgärder som du kan utföra om inte enheten fungerar som den ska. Varning: Stäng av enheten och ta bort batteriet före all felsökning. Problem Korrigerande åtgärd

1. Maskinen startar inte när

spaken trycks ner. A. Kontrollera att knappen på höljet är helt nedtryckt. B. Släpp upp omkopplingsspaken för att stänga av gräsklipparen. Vänd på gräsklipparen och kontrollera att bladet kan rotera fritt. Om den inte går att dra ut, kontaktar du en behörig servicetekniker. Bladet bör rotera fritt. C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.

2. Motorn stannar under

klippning. A. Släpp upp omkopplingsspaken för att stänga av gräsklipparen. Vänd på gräsklipparen och kontrollera att bladet kan rotera fritt. Om den inte går att dra ut, kontaktar du en behörig servicetekniker. Bladet bör rotera fritt. B. Höj hjulen till den högsta klipphöjden och starta gräsklipparen. C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds. D. Undvik att överbelasta gräsklipparen. Sänk klipphastigheten eller öka klipphöjden, eller både och.

3. Gräsklipparen kör

men klippprestandan är otillfredsställande, eller klipper inte hela gräsmattan. A. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds. B. Frigör brytarspaken för att stänga av gräsklipparen. Vänd på gräsklipparen och kontrollera följande: Kniven ska vara vass. Undersidan och utkastarrännan är fria från gräsrester. C. Hjulinställningen kan vara för låg för gräsförhållandena. Öka klipphöjden.

4. Gräsklipparen är för tung att

skjuta framåt. A. Öka klipphöjden för att minska undersidans motstånd mot gräset. Kontrollera att alla hjul roterar fritt.

5. Gräsklipparen bullrar och

vibrerar onormalt mycket. A. Frigör brytarspaken för att stänga av gräsklipparen. Ställ gräsklipparen på sidan och säkerställ att kniven inte är böjd eller skadad. Om kniven är skadad ska den bytas mot en ersättningskniv från. Om gräsklipparens underdel är skadad ska du lämna in gräsklipparen hos en auktoriserad verkstad. B. Om det inte syns några skador på bladet och gräsklipparen fortfarande vibrerar: Släpp upp omkopplingsspaken för att stänga av gräsklipparen och ta bort bladet. Rotera kniven 180 grader och sätt tillbaka den. Om gräsklipparens fortfarande vibrerar lämnar du in gräsklipparen hos en auktoriserad verkstad.

inte över till grönt. A. Batteriet måste kontrolleras. Ta det till ett behörigt servicecenter.

8. Gräsklipparen tar inte upp

klipprester. A. Avlägsna mullningsplattan innan du sätter på påsen. B. Utkastarrännan har täppts igen. Frigör brytarspaken för att stänga av gräsklipparen. Rensa bort klipprester från utkastarrännan. C. För mycket gräsklipp. Höj hjulen för att minska längden på gräset som klipps. D. Behållaren är full. Töm behållaren oftare.

9. Synligt gräsklipp vid

mullning. A. För mycket gräs klipps åt gången. Höj hjulen för att minska längden på gräset som klipps. Klipp inte mer än en tredjedel av den totala höjden. B. Kontrollera att bladet är vasst. Håll alltid bladet vasst.

10. Låg eller förkortad drifttid

efter flera användningar. A. Ta till en behörig servicestation - ett nytt batteri kan behövas.

11. Batteriladdarens lampa

blinkar rött och batteriet kan inte laddas. A. Batteriet överladdas efter kontinuerlig användning. Ta ut batteriet ur laddaren och låt det svalna till 42

TEKNISKA DATA Typ KG745 KG745.X (745 - beteckning på maskinen, representativ för skjutbar gräsklippare med borstlös motor) KG745 KG745.X** Effekt 40V Max. (2x20V Max.)*** Hastighet utan belast- ning 2900 / 3400 RPM Klippdiameter 37 cm Klipphöjd 20-70 mm Klipphöjdslägen

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det nns inga säkerhetsrelaterade förändringar mellan dessa modeller. *** Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V.

REKOMMENDERADE BATTERIER OCH LADDARE

Batteripaket Amp Laddning Strömstyrka KAB04 4.0 Ah KAC04 4.0 A Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd. BULLERINFORMATION Uppmätt ljudtryck L

3 dB(A) Uppmätt ljudstyrka L

3 dB(A) Använd hörselskydd VIBRATIONSINFORMATION Typisk uppmätt vibrering a

< 2.5 m/s² Osäkerhet K = 1.5 m/s² VARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används: Hur verktyget används och materialet som verktyget används med.154

Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick. Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används. Verktyget används som avsett enligt konstruktionen och de här instruktionerna. Detta verktyg kan orsaka hand-arm- vibrationssyndrom om det används på felaktigt sätt. VARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt). Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över era dagar. MILJÖSKYDD Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggnin-gar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany På Positecs vägnar förklara att produkten Beskrivning Sladdlös gräsklippare Type KG745 KG745.X (745 - beteckning på maskinen, representativ för skjutbar gräsklippare med borstlös motor) Funktion klippa gräs Uppfyller följande direktiv, 2006/42/EC, 2014/30/EU, 2011/65/EU & (EU) 2015/863, 2000/14/EC ändrad av 2005/88/EC 2000/14/EC ändrad av 2005/88/EC: - Konformitetsutvärderingsprocedur enligt Bilaga VI - Uppmätt bullernivå 92.4 dB (A) - Deklarerad garanterad bullernivå 96 dB (A) Berört notierat organ Namn: TÜV Rheinland LGA Products GmbH ( anmält organ 0197) Adress: Tillystraße 2-90431 Nürnberg Standarder överensstämmer med EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN
