BRUGSANVISNING KG745.9 KRESS

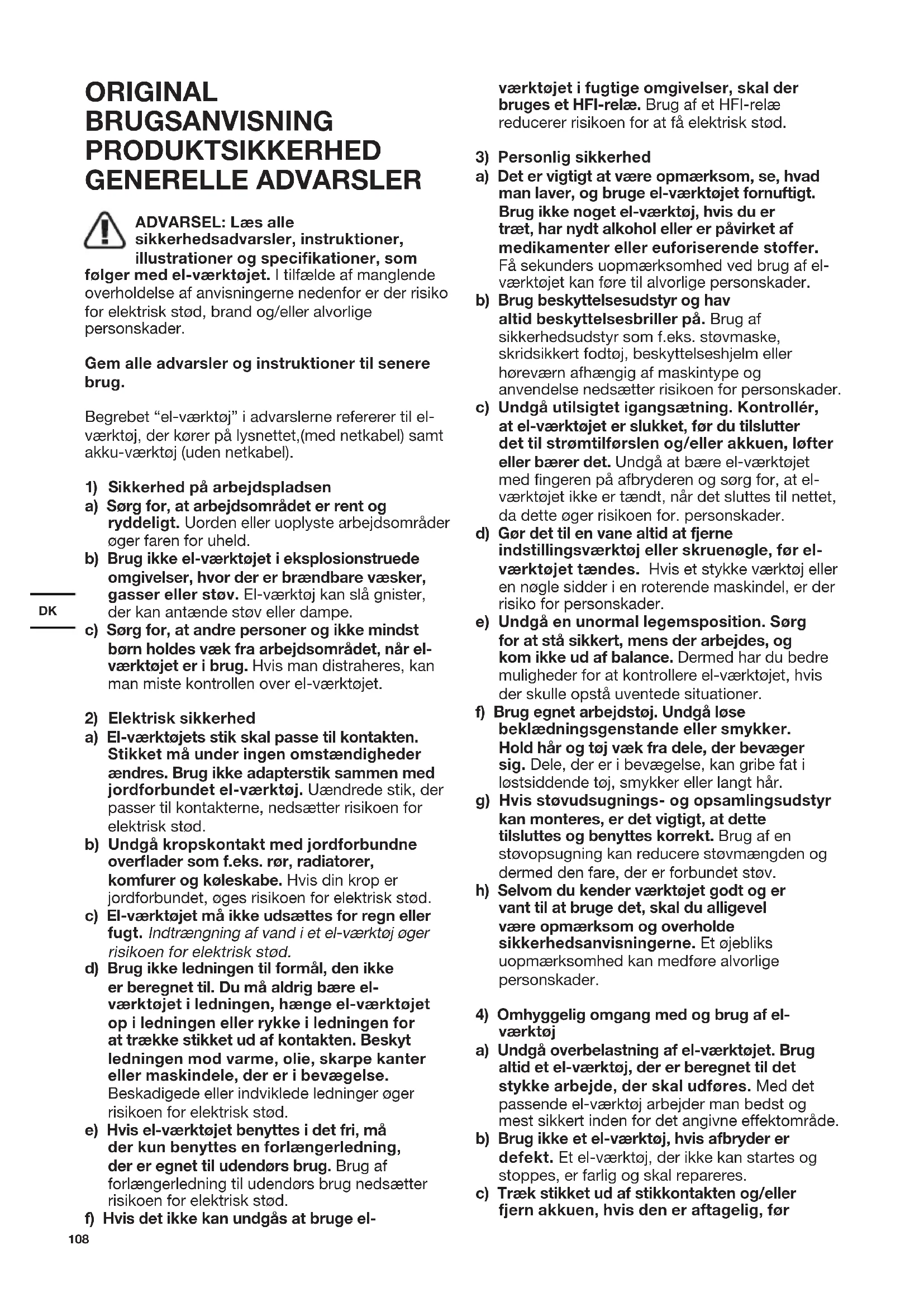

ORIGINAL BRUGSANVISNING PRODUKTSIKKERHED GENERELLE ADVARSLER ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Begrebet “el-værktøj” i advarslerne refererer til el- værktøj, der kører på lysnettet,(med netkabel) samt akku-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el- værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el- værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el- værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el- værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med ngeren på afbryderen og sørg for, at el- værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for. personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el- værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

4) Omhyggelig omgang med og brug af el-

værktøj a) Undgå overbelastning af el-værktøjet. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, førDK

maskinen indstilles, før skift af tilbehørsdele eller før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el- værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

5) Omhyggelig omgang med og brug af akku-

værktøjer a) Oplad kun akkuer i ladeaggregater, der er anbefalet af fabrikanten. ET ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer - brandfare. b) Brug kun de akkuer, der er beregnet til værktøjet. Brug af andre akkuer øger risikoen for personskader og er forbundet med brandfare. c) Ikke benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku- kontakterne øger risikoen for personskader i form af forbrændinger. d) Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku- væske kan give hudirritation eller forbrændinger. e) Brug ikke akkuer eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modicerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade. f) Akkuer eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion. g) Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. b) Beskadigede akkuer må aldrig repareres. Reparation af akkuer må kun udføres af producenten eller autoriserede reparatører. SIKKERHEDSADVARSLER

a) Plæneklipperen må ikke bruges i dårlige vejrforhold, især hvis der er risiko for lynnedslag. Dette reducerer risikoen for, at blive ramt af lyn. b) Kontroller grundigt for dyreliv i området, hvor plæneklipperen skal bruges. Dyr kan komme til skade, når plæneklipperen bruges. c) Kontrollér grundigt området, hvor plæneklipperen skal bruges og fjern alle sten, pinde, ledninger, knogler og andre fremmedlegemer. Genstande der slynges omkring kan forårsage personskade. d) Før plæneklipperen tages i brug, skal du altid se efter om klingen eller klingesamlingen er beskadiget. Slidte eller beskadigede dele øger risiko for personskader. e) Se regelmæssigt græsopsamleren efter for slitage eller forringelse. En slidt eller beskadiget græsopsamler kan øge risikoen for personskader. f) Hold skærmene på plads. Skærmene skal være i funktionsdygtig tilstand, og de skal sidde rigtigt på værktøjet. En skærm, der er løs, beskadiget eller som ikke virker ordentligt, kan føre til personskader. g) Hold alle luftindtag fri for skidt. Tilstoppede luftindtag og skidt kan overophede produktet, og det udgør en risiko for brand. h) Brug altid skridsikkert og beskyttende fodtøj, når plæneklipperen bruges. Plæneklipperen må ikke bruges, når du er barfodet eller bruger åbne sandaler. Dette reducerer risikoen for skader på fødderne, da de kan komme i kontakt med klingen.

i) Under brug af plæneklipperen, skal du altid

bruge lange bukser. Hud, der ikke er tildækket, kan tage skade fra genstande, der slynges omkring. j) Plæneklipperen må ikke bruges på vådt110

græs. Gå. Du må aldrig løbe. Dette reducerer risikoen for, at du glider og falder, hvilket kan føre til personskader. k) Plæneklipperen må ikke bruges på meget stejle skråninger. Dette reducerer risikoen for, at brugeren taber kontrol med maskinen, glider eller falder, hvilket kan føre til personskade. l) Ved arbejde på skråninger skal brugeren altid sørg for, at have ordentlig fodfæste. Arbejd altid på tværs af skråningen, aldrig op/ned og vær ekstremt forsigtig ved retningsskift. Dette reducerer risikoen for, at brugeren taber kontrol med maskinen, glider eller falder, hvilket kan føre til personskade. m) Vær meget forsigtig, når du bakker eller trækker plæneklipperen mod dig selv. Vær altid opmærksom på dine omgivelser. Dette reducerer risikoen for, at du snubler under brug. n) Rør ikke ved klingerne eller andre farlige bevægelige dele, når de er i bevægelse. Dette reducerer risiko for tilskadekomst fra bevægelige dele. o) Når du fjerner fastklemt materiale eller rengør maskinen, skal du sørge for, at alle kontakter er slukket, og at batteriet er afbrudt. Hvis plæneklipperen startes ved et uheld, kan det føre til alvorlige personskader. SIKKERHEDSFORSKRIFTER

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses. b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand. c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys. d) Batterisæt må ikke udsættes for mekaniske stød. e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp. f) Opbevar batterisæt på et rent og tørt sted. g) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede. h) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.

i) Et batterisæt må ikke efterlades til opladning i

længere tid, hvis det ikke anvendes. j) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse. k) Genoplad kun med laderen specificeret af Kress. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret. l) Brug kun det korrekte batteri til udstyret. m) Batterisættet skal opbevares utilgængeligt for børn. n) Opbevar den originale produktlitteratur til fremtidig brug. o) Batterisættet skal fjernes fra udstyret, når det ikke er i brug. p) Bortskaffes på en miljørigtig måde. q) Bland ikke batterier af forskellig fremstilling, kapacitet, størrelse eller type i enheden. r) Hold batteriet væk fra mikrobølgeovne og højt tryk. SYMBOLER For at undgå risikoen for personskader skal brugeren læse brugervejledningen ADVARSEL – Pas på genstande, der slynges omkring – hold omkringstående personer væk ADVARSEL – Hold hænder og fødder væk fra klingerne ADVARSEL – Hold hænder og fødder væk fra klingerne Bladet fortsätter att rotera efter det att maskinen stängts av. Vänta till maskinens komponenter har stannat helt och hållet innan du rör vid dem. Bær beskyttelseshandsker Fjern batteriet fra soklen før justering, vedligeholdelse eller brug.DK

Hvis det ikke håndteres korrekt, kan batteriet muligvis komme ind i vandcyklussen, hvilket kan forårsage skade på økosystemet. Bortskaf ikke brugte batterier som usorteret kommunalt affald. Må ikke brændes Li-Ion-batteri Dette produkt er mærket med et “separat indsamling” -symbol til alle batterier og batteripakker. Genanvend derefter eller fjern det for at reducere påvirkningen på miljøet. Batteripakken indeholder skadelige stoffer, der kan være skadelige for miljøet og menneskers sundhed. Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.112

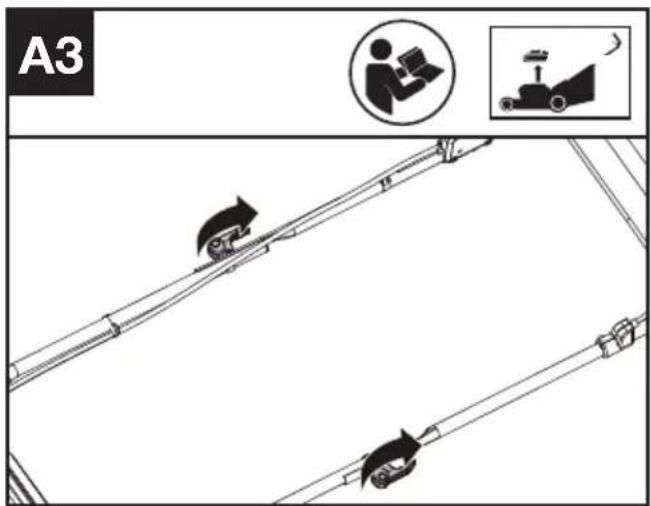

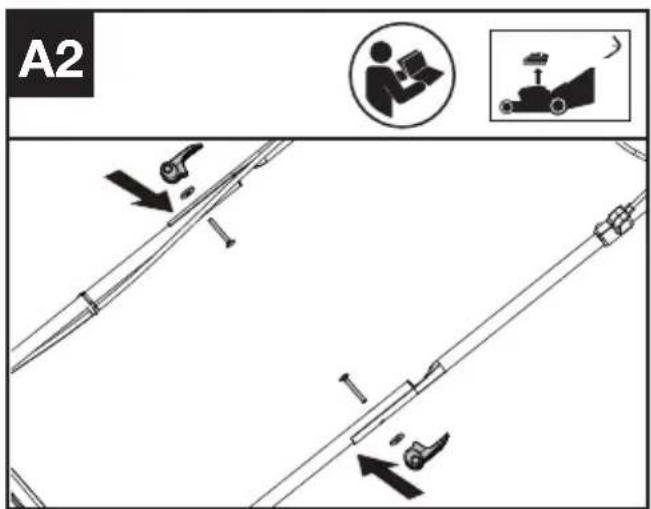

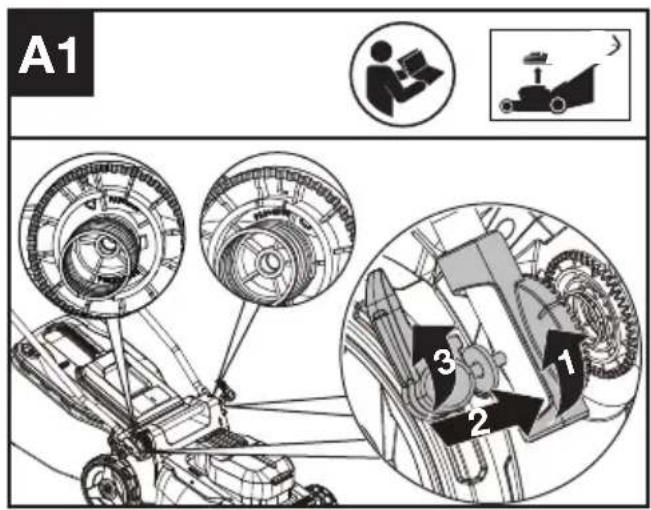

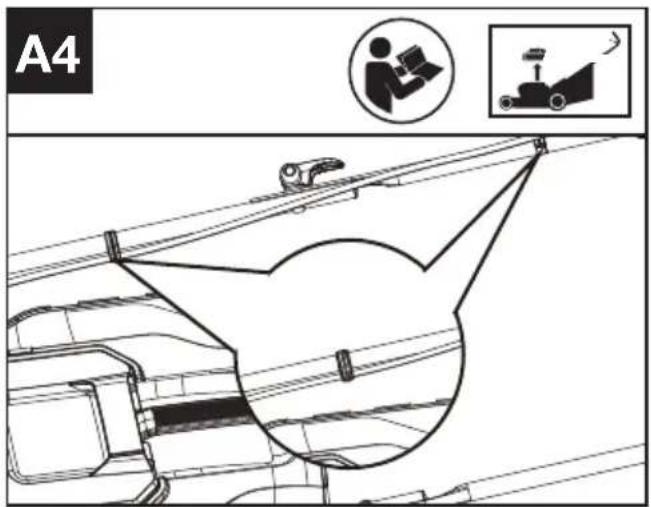

SAMLING & BETJENING NOTER: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt.MONTERINGMontering af styret (Se Fig. A1, A2, A3, A4)NOTER: Vælg en passende højde og spænd håndtagsknapperne.

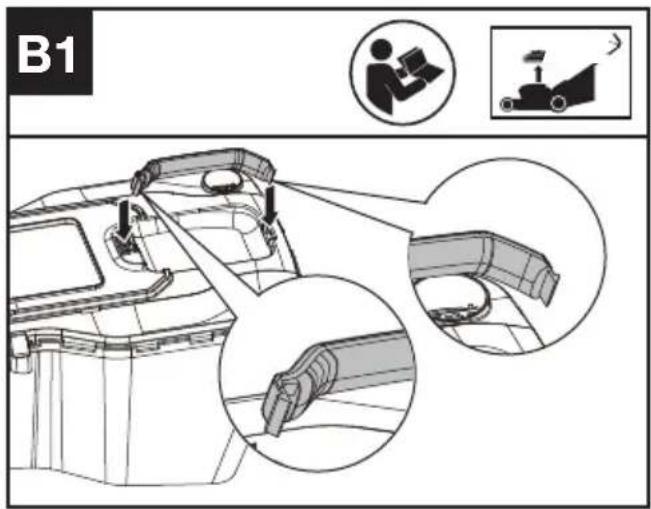

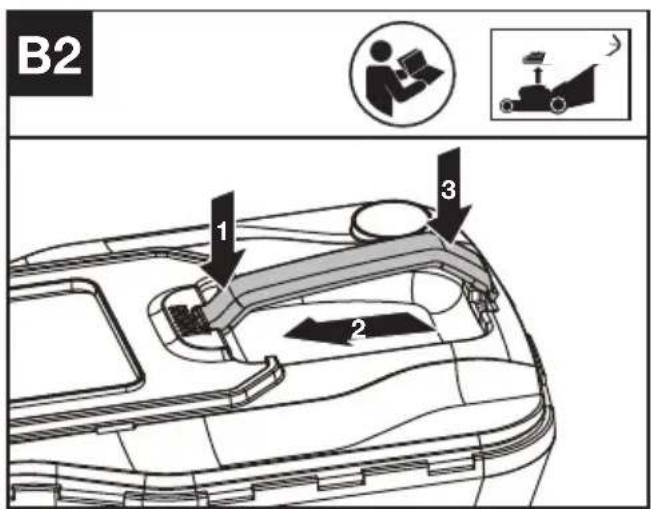

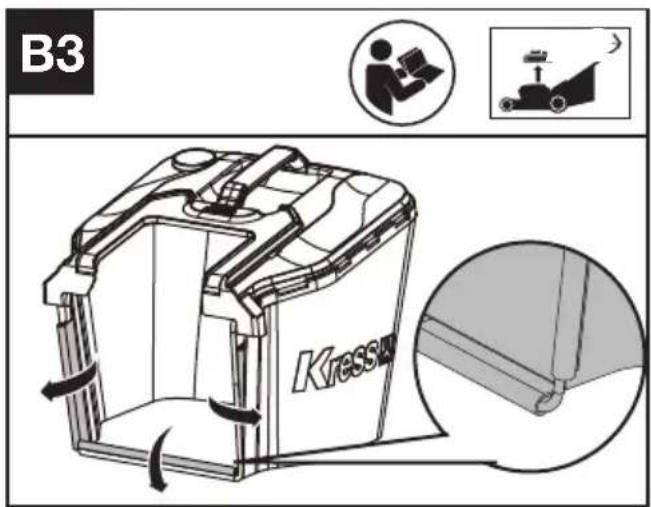

Montering af posen til opsamling af græs (Se Fig. B1, B2, B3)

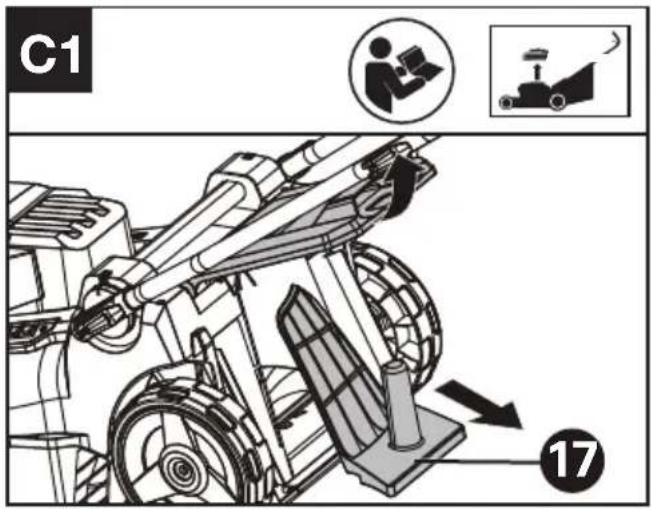

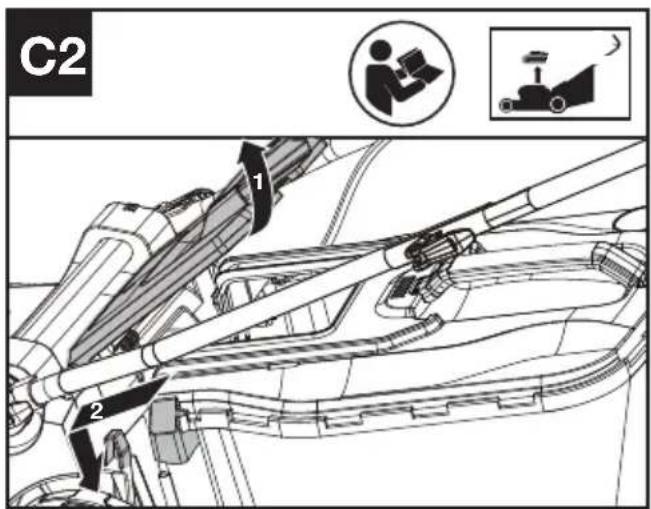

Montering af græsopsamlingspose på plæneklipperen. (Se g. C1, C2)NOTER: Tryk let på græsopsamleren for at sikre, at den er rigtigt monteret.BEMÆRK: Tag bioklipblokken ud af plæneklipperen, før græsopsamlingsposen monteres.

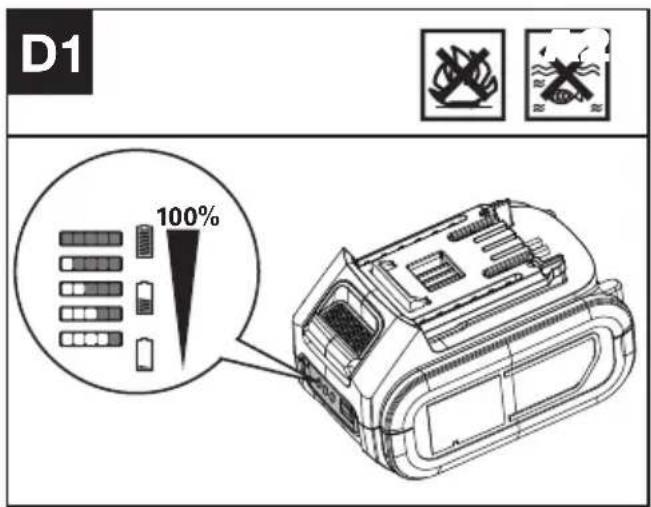

Tjek af batteriniveauets tilstand (Se Fig. D1)NOTER: Fig. D1 gælder kun for batteripakken med batteriindikatorlampen.

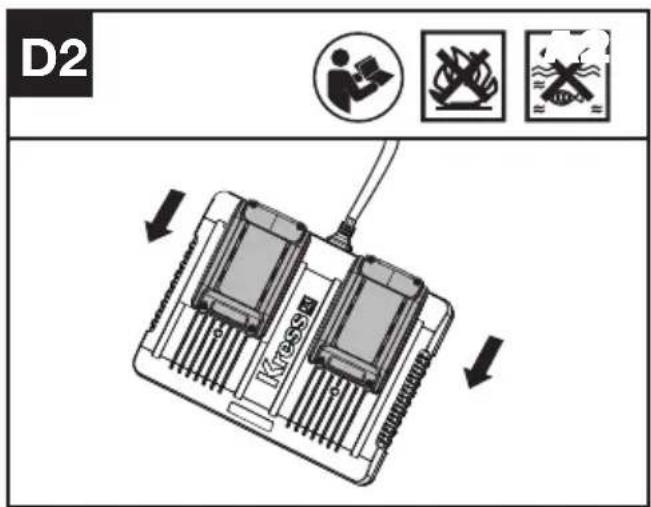

100% Opladning af batteriet (Se Fig. D2)NOTER: Batteripakken leveres uopladet. Batteriet skal være helt opladet før første brug.Oplad altid begge batterier fuldstændigt og samtidigt. Flere detaljer kan ndes i manualen.

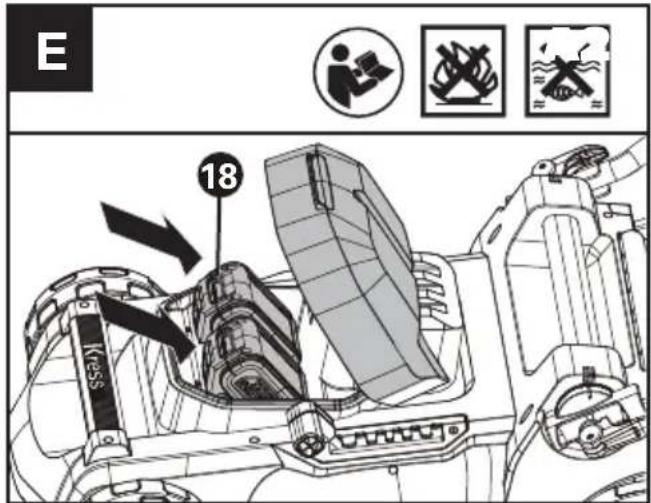

Isætning/fjernelse af batteriet (Se Fig. E)NOTER: Denne maskine vil kun virke når begge batterier er installeret. Brug altid de samme to batterier og oplad begge batterier samtidigt.Når du bruger to batterier med forskellig strøm, går maskinen kun til den laveste fællesnævner.

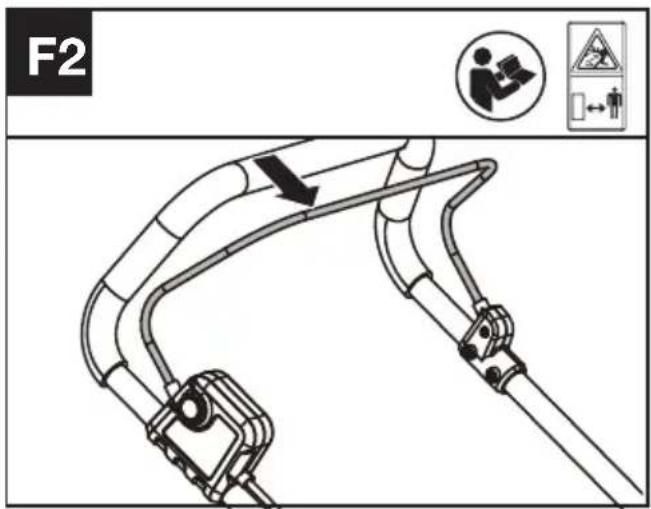

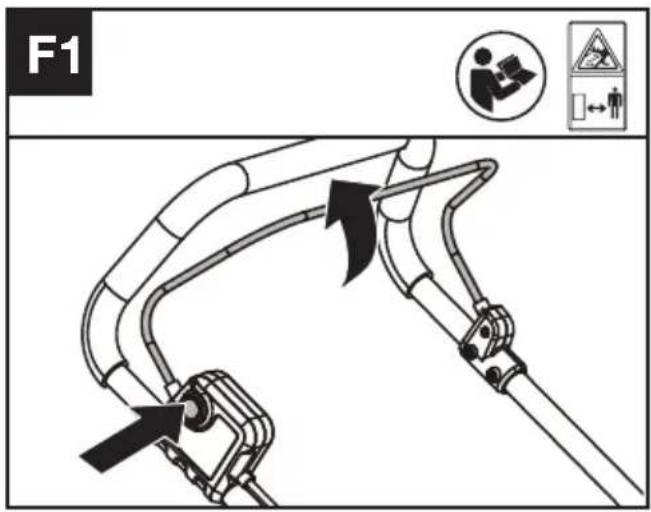

DRIFT Opstart & Slukning (Se Fig. F1, F2)For at starte skal du trykke på og holde låseknappen nede og trække i kontakthåndtaget.Slip kontakthåndtaget for at stoppe.

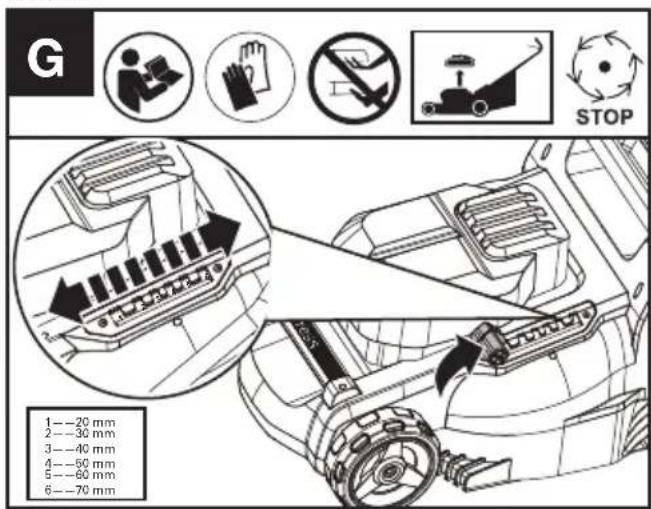

Justering af græsslåningshøjden (Se Fig. G)ADVARSEL! Stop, frigivelse bail håndtag og vente på motoren til at stoppe før justering af højden.. Kniven fortsætter med at dreje rundt, efter at plæneklipperen er slukket, og derfor kan kniven forårsage personskader. Tag aldrig fat i en kniv, der roterer.

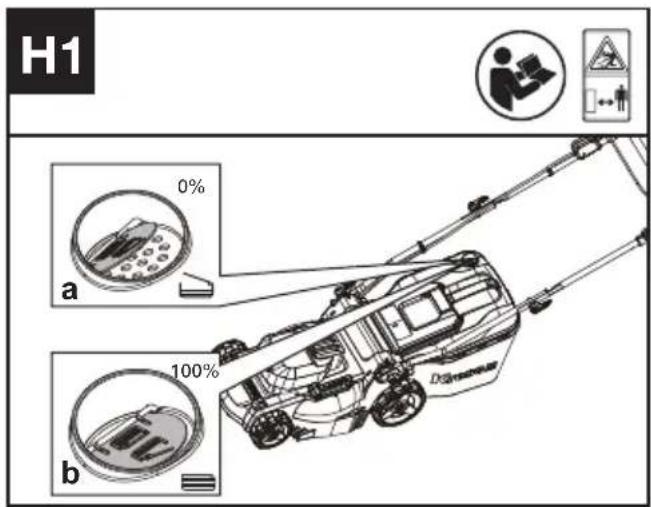

Indikator for fyldt græsfanger (Se Fig. H1)Tom: ap åben (a)Fuld: ap lukket (b)

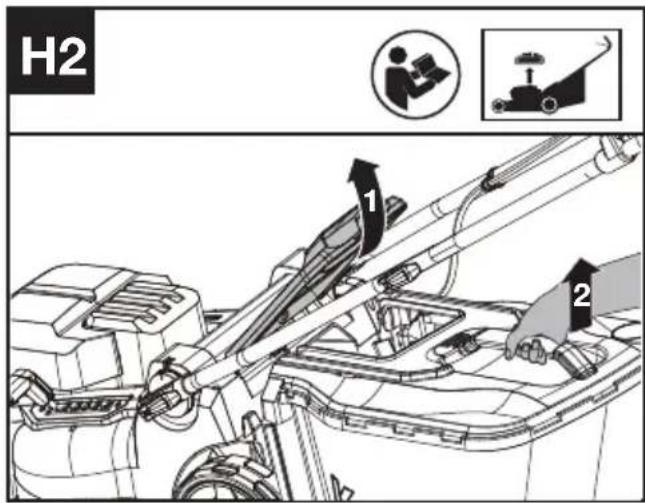

100% Fjernelse/Tømning af græsopsamlingsposen (Se Fig. H2) ADVARSEL! Kontroller altid, at sikkerhedsklappen kan lukke tømningsåbningen ordentligt, inden plæneklipperen tages i brug. Løft aldrig sikkerhedsklappen uden græsfangeren, når plæneklipperen bruges.

Vær yderst forsigtig, når du skifter retning på skråninger. Anvend aldrig plæneklipperen på særligt stejle skråninger. Sørg for at holde et godt fodfæste.

2. Når du passerer gennem ethvert gruslagt område,

skal du frigøre kugghåndtaget for at “LUKKE” plæneklipperen (klingen kan kaste sten).

3. Indstil plæneklipperen til største klippehøjde, når

der klippes på en grov bund eller et sted med højt ukrudt. Hvis der klippes for meget græs på én gang, kan det få sikkerhedsafbryderen til at reagere, hvorved plæneklipperen standses.

4. Hvis der anvendes græsopsamler i

vækstsæsonen, har græsset tendens til at blokere udkaståbningen. Slip kontakthåndtaget for at slukke plæneklipperen. Fjern græsopsamleren og ryst græsset bagud i posen. Fjern desuden græs eller snavs, der har samlet sig omkring udkaståbningen. Sæt græsopsamleren på plads.

5. Hvis plæneklipperen skulle begynde at vibrere

unormalt, skal du løsne bjælkens håndtag for at “LUKKE” plæneklipperen . Kontroller straks, hvad der er årsag til det. Vibrering er tegn på problemer. Plæneklipperen må ikke anvendes igen, før der har været foretaget et servicecheck.

6. SLIP ALTID KONTAKTHÅNDTAGET FOR

AT SLUKKE PLÆNEKLIPPEREN, NÅR DEN FORLADES UDEN OPSYN, SELV I EN KORT PERIODE. KLIPPEAREAL Klippeområdet kan påvirkes af ere faktorer så som klippehøjde, fugtigheden af plænen, græssets længde og tæthed. Desuden vil for mange start og stop af plæneklipperen under drift reducere klippearealet. Tabellen nedenfor giver forholdet mellem klippebetingelser og klippeareal. Klippebetingelser Klippeareal (maksimum) Græsbetingelser Klippehøjde 4,0 Ah batteri Meget tyndt, tørt græs klip 7cm til 5cm op til 400 m

Tynd, tørt græs klip 7cm til 3cm op til 200 m

• brugt med 2 fuldt opladede batteripakker på samme tid TIPS:

1) Det anbefales at klippe plænen oftere, gå

med normal hastighed og ikke starte/stoppe plæneklipperen for ofte under driften. Brug altid de samme to batterier og oplad begge batterier samtidigt..

2) Sørg for at bruge en fuldt opladet batteripakke,

og klip altid 1/3 eller mindre af græssets højde.

3) Gå langsomt når der klippes langt græs, for at få

en mere effektiv klipning, og korrekt udsmidning af det afklippede.

4) Undgå at klippe vådt græs, eller vil det klæbe til

undersiden af klippebordet, og afklippet kan ikke indsamles eller udsmides korrekt.

5) Ved nyt eller tykt græs skal der anvendes en

højere klippehøjde, og det vil forlænge batteriets varighed.

TRANSPORT Transport af plæneklipperen

1. Sluk plæneklipperen og fjern batteriet.

2. Når du transportere plæneklipperen med hånden,

skal du holde midt på bærehåndtaget, så maskinen er parallel med jorden.

3. Når du transporterer plæneklipperen i et køretøj,

skal du sikre den og placere den så bevægelse eller beskadigelse forhindres. Transport af batteriet

1. Sørg for, at batteriet er i sikker stand.

2. Brug ikke-ledende emballering under transport af

3. De indeholdte litiumionbatterier er underkastet

bestemmelser om transport af farligt gods. Batterier må kun transporteres, hvis deres indkapsling er intakt. Batterierne skal emballeres, så de ikke kan ytte sig under transporten. VEDLIGEHOLDELSE ADVARSEL! Stop plæneklipperen, før du fjerner græsposen. NOTER: For at sikre en lang og pålidelig levetid, skal følgende vedligeholdelsesprocedurer udføres regelmæssigt. Kontroller for åbenlyse fejl, så som en løs, løsgjort eller beskadiget kniv, løse dele, og slidte eller beskadigede dele. Kontroller, at alle dæksler og afskærmninger er ubeskadiget og sider rigtigt på plads. Sørg for at udføre al nødvendig vedligeholdelse eller reparationer, før plæneklipperen anvendes. Hvis plæneklipperen skulle svigte trods en regelmæssig vedligeholdelse, bør du henvende dig til vor kundetjeneste for at få nærmere råd og vejledning.

KNIVEN. Normalt er det tilstrækkeligt at slibe kniven 2 gange i løbet af sæsonen. Sand sløver dog kniven meget hurtigt. Så hvis plænen er sandet i bunden, kan det være nødvendigt at slibe kniven oftere.

2. Slib kniven i den oprindelige skærevinkel.

3. Slib knivæggene, så lige meget materiale fjernes i

begge ender. BEMÆRK:

1. Sørg for, at plæneklipperen er slukket.

2. Placér plæneklipperen i oprejst

2. Fjern kniven fra plæneklipperen. Læs

instruktionerne om, hvordan kniven fjernes og monteres.

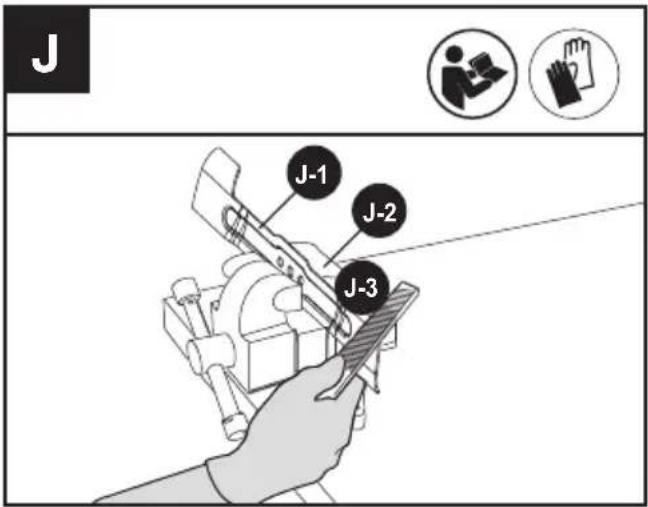

3. Spænd kniven op (J-1) i en skruestik (J-2).

4. Bær sikkerhedsbriller og pas på ikke at skære dig

5. Fil forsigtigt knivæggene med en nhugget l (J-

6. Kontroller balancen på kniven. Læs

instruktionerne om afvejning af kniven.

7. Sæt kniven tilbage på plads på plæneklipperen,

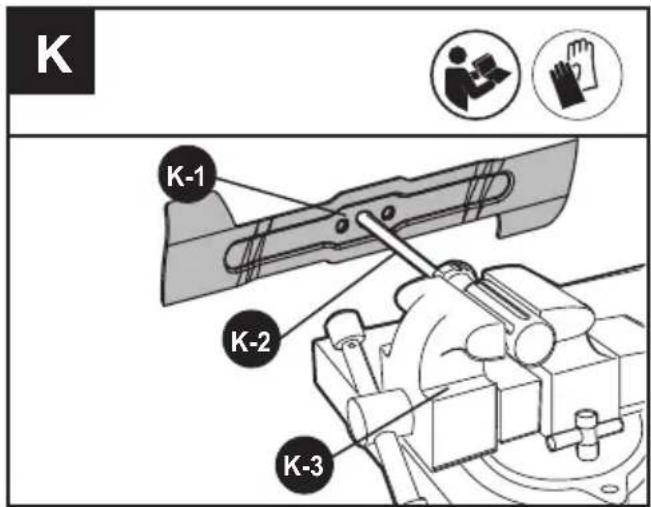

og spænd den forsvarligt. Se nedenstående instruktioner. AFVEJNING AF KNIVEN (Se Fig. K) Kontroller afvejningen på kniven ved at placere midterhullet på kniven (K-1) over et søm eller et skruetrækkerskaft (K-2), spændt vandret op i en skruestik (K-3). Den ende, der drejer nedad, les. Kniven er ordentligt afvejet, når ingen af enderne drejer nedad.

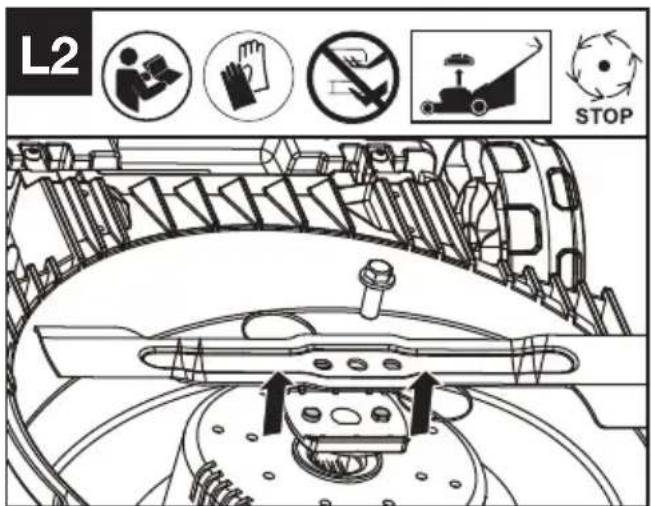

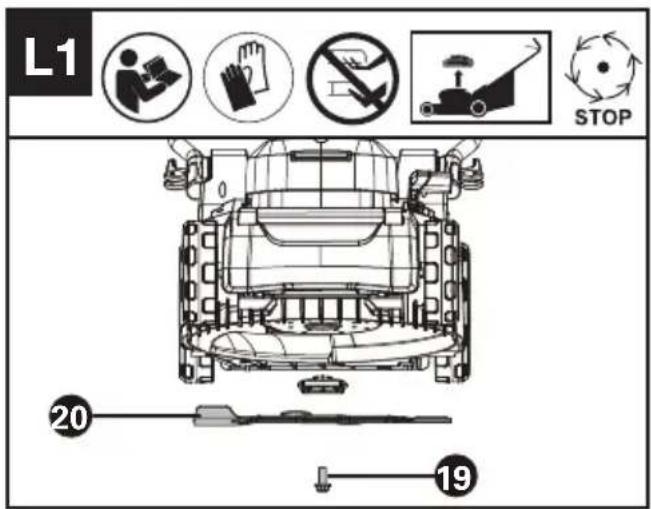

VEDLIGEHOLDELSE AF BLADET (Se Fig. L1, L2)Udskift metalbladet efter 50 timers slåning eller 2 år, hvilket kommer først, uanset kondition.Følg disse procedurer for at fjerne eller udskifte bladet. Du har brug for havehandsker (medfølger ikke) og en spændenøgle (medfølger ikke) for at fjerne bladet. Hold bladet (20) og løsn bladbolten (19) mod uret, ved brug af spændenøglen, og fjern derefter kniven. For genmontering, genmonter kniven (20) med skærekanterne mod jorden. Spænd derefter møtrikken (19) forsvarligt.

RENGØRING 1. Sluk plæneklipperen og fjern batteriet.2. Brug ikke aggressive rengøringsmidler eller opløsningsmidler. Rengør maskinen efter brug med en fugtig klud dyppet i et neutralt rengøringsmiddel.3. Hold batteriterminalerne fri for fremmedlegemer og snavs, og rengør dem med en blød, tør børste eller klud.4. Sprøjt ikke vand ind i motoren og de elektriske komponenter.5. Brug ikke en højtryksrenser til rengøring af din maskine. OPBEVARING 1. Fjern batteripakken fra plæneklipperen inden opbevaring.2. Opbevar plæneklipperen og batteriet på et tørt og sikkert sted, der er utilgængeligt for børn og andre uautoriserede personer. Fjern skæreudstyret, hvis det ikke skal bruges i længere tid.3. Opbevar kun batteriet inden for et temperaturområde mellem 0 °C (32 °F) og 45 °C (113 °F). Lad f.eks. ikke batteriet ligge i bilen om sommeren.Stands plæneklipperen. Rengør omhyggeligt plæneklipperen udvendigt med en blød børste og en blød klud. Der må hverken anvendes vand, opløsningsmidler eller pudsemidler. Fjern al græs og snavs, specielt fra ventilationsåbningerne.Hæld maskinen til den ene side og rengør området omkring bladene. Hvis græsrester er komprimeret i bladområdet, fjernes de med et træ- eller plastikredskab.Opbevar maskinen på et tørt sted. Placer ikke andre objekter på toppen af maskinen.For nemmere opbevaring kan håndgrebet løsnes og foldes, som vist på billed I1 og I2.118

FEJLFINDING Følgende skema indeholder mulige problemer og handlinger, som du kan lave hvis dit værktøj ikke virker ordentligt. Advarsel: Sluk for værktøjet og tag batteriet ud, før du begynder at lede efter fejlen.

1. Plæneklipperen kan

ikke betjenes, efter at skævehåndtaget er aktiveret. A. Kontroller, at afbryderknappen er trykket helt ind. B. Slip kontakthåndtaget for at slukke plæneklipperen. Vend plæneklipperen og kontroller, at klingen kan dreje frit. Hvis kniven ikke kan dreje frit, skal du kontakte en autoriseret reparatør. Knivene skal kunne dreje frit. C. Er batteriet ladet helt op? Tilslut opladeren og vent til at den grønne lampe lyser.

2. Motoren stopper under

slåning. A. Slip kontakthåndtaget for at slukke plæneklipperen. Vend plæneklipperen og kontroller, at klingen kan dreje frit. Hvis kniven ikke kan dreje frit, skal du kontakte en autoriseret reparatør. Knivene skal kunne dreje frit. B. Forøg klippehøjden på hjulene til den højeste position, og start plæneklipperen. C. Er batteriet ladet helt op? Tilslut opladeren og vent til at den grønne lampe lyser. D. Undgå at overbelaste plæneklipperen. Sæt farten ned, eller forøg klippehøjden. Eller gør begge dele.

3. Plæneklipperen kører, men

klipningen er utilfredss-tillende, eller klipper ikke helt. A. Er batteriet ladet helt op? Tilslut opladeren og vent til at den grønne lampe lyser. B. Løsn kædehåndtaget for at lukke plæneklipperen.Læg græsslåmaskinen på siden, og kontroller: Kniven for skarphed – hold kniven skarp. Bunden og udkastet for tilstopning. C. Hjulhøjdejusteringen kan være indstillet for lavt i forhold til græssets tilstand. Forøg klippehøjden.

4. Plæneklipperen er for svær

at skubbe. A. Forøg klippehøjde for at reducere maskinens træk i græsset. Kontroller, at alle hjul drejer frit.

5. Plæneklipperen støjer

unormalt meget og vibrerer. A. Løsn kædehåndtaget for at lukke plæneklipperen. Læg plæneklipperen på siden, og kontroller, at kniven ikke er bøjet eller beskadiget. Udskift kniven med en ny fra, hvis den er beskadiget. Hvis undersiden af plæneklipperen er beskadiget, skal den indleveres til et autoriseret servicecenter. B. B. Hvis der ikke er nogen synlig skade på klingen, og plæneklipperen stadig vibrerer: Slip kontakthåndtaget for at slukke plæneklipperen og fjerne klingen. Roter kniven 180 grader, og monter den igen. Hvis plæneklipperen stadig vibrerer, skal den indleveres til et autoriseret servicecenter.

6. Batteriopladerens LEDs er

ikke tændt. A. Kontrollér stikforbindelsen. B. Udskift oplader.

7. LED-lys på batterioplader

skifter ikke til grøn. A. Batteriet skal tjekkes. Tag til et autoriseret servicecenter.

8. Plæneklipperen samler ikke

græsset op. A. Afmonter udkast-dæksel når der pakkes. B. Løsn kædehåndtaget for at lukke plæneklipperen.Fjern sikkerhedsnøglen. Fjern græs fra udkastet. C. For meget afklippet græs. Forøg klippehøjden på hjulene for at afkorte klippelængden. D. Posen er fuld. Tøm posen oftere.

9. Når jorden tildækkes ses

det afklippet. A. Der klippes for meget græs. Forøg klippehøjden på hjulene for at afkorte klippelængden. Klip ikke mere end 1/3 af den totale længde. B. Kontrollér kniv for skarphed. Hold altid kniven skarp.

10. Lav eller aftaget kørselstid

efter mange opladninger. A. Kontakt et autoriseret servicecenter – der er muligvis brug for nyt batteri.DK

batteriopladeren blinker rødt, og batteriet kan ikke oplades. A. Batteriet overophedes efter kontinuerlig brug. Fjern batteriet fra opladeren og lad det køle ned til 42°C eller mindre.120

TEKNISK DATA Type KG745 KG745.X (745 – maskinbetegnelse, repræsentativ for håndplæneklipper) KG745 KG745.X** Nominel Spænding 40V Max. (2x20V Max.)*** Nominel Friløbshastighed 2900 / 3400 RPM Skærediameter 37 cm Skæredybde 20-70 mm Antal stillinger til klippe- højden

Forhjul diameter 150 mm Baghjul diameter 200 mm Græsopsamlingskapacitet 40 L Batteritype Lithium-Ion Maskinvægt (Bare værktøjer)

** X = 1-999, A-Z, M1-M9 er kun til forskellige kunder, der er ingen sikkerhedsrelaterede ændringer mellem disse modeller. ** *Spænding målt uden arbejdsbyrde. Startbatterispænding når et maksimum på 20 volt. Nominel spænding er 18 volt.

ANBEFALEDE BATTERIER OG OPLADERE

batteri Amp oplader Strømstyrke KAB04 4.0 Ah KAC04 4.0 A Det anbefales, at alt udstyr købes i samme butik som maskinen. Vælg typen afhængigt af det arbejde, du vil foretage. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.DK

STØJINFORMATION A-vægtet lydtryksniveau L

3 dB(A) A-vægtet lydeffektniveau L

3 dB(A) Bær høreværn VIBRATIONSINFORMATION Typisk, vægtet vibration a

< 2.5 m/s² Usikkerhed K = 1.5 m/s² ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Hvordan værktøjet bruges og materialerne, der skæres eller bores i. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger. Værktøjet kan medføre et hånd/arm- vibrationssyndrom, hvis det ikke bruges på rigtig måde. ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer. Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt). Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over ere dage. ILJØBESKYTTELSE Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. KONFORMITETSERKLÆRING Vi, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany På vegne af Positec erklæres at produktet Beskrivelse Battery powered Lawn Mower Type KG745 KG745.X (745 – maskinbetegnelse, repræsentativ for håndplæneklipper) Funktion klipning af græs Er i overensstemmelse med følgende direktiver, 2006/42/EC, 2014/30/EU, 2011/65/EU & (EU) 2015/863, 2000/14/EC ændret ved 2005/88/EC 2000/14/EC ændret ved 2005/88/EC: - Konformitetstestprocedure pr. Annex VI - Målt niveau for lydeffekt 92.4 dB (A) - Deklareret garanteret niveau for lydeffekt 96 dB (A) Afprøvningsorgan involveret Navn: TÜV Rheinland LGA Products GmbH ( notificeret myndighed 0197) Adresse: Tillystraße 2-90431 Nürnberg Standarder i overensstemmelse med EN 62841-1, EN IEC 62841-4-3, EN ISO 3744, EN

IEC 55014-1, EN IEC 55014-2

Personen, autoriseret til at udarbejde den tekniske
