Producttype	Hogedrukreiniger
Merk	Kärcher
Model	KHP 4
Afmetingen (L × B × H)	333 × 405 × 870 mm
Gewicht bedrijfsklaar	9,1 kg
Nominale spanning	220-240 V ~ 50-60 Hz
Aansluitvermogen	1,7 kW
Werkdruk	10 MPa
Maximaal toelaatbare druk	13 MPa
Nominaal waterdebiet	5,5 l/min
Maximaal waterdebiet	7,0 l/min
Reinigingsmiddeldebiet	0,3 l/min
Max. aanvoertemperatuur	40 °C
Max. aanvoerdruk	1,2 MPa
Beschermingsklasse	II
Beschermingsgraad	IP X5
Geluidsdrukniveau (LpA)	73 dB(A)
Geluidsvermogensniveau (LWA)	89 dB(A)
Trilling arm-hand	<2,5 m/s²
Lengte hogedrukslang	Ca. 8 m (op haspel)
Meegeleverde lansen	Rotabuse + Vario Power (verstelbaar)
Reinigingsmiddeltank	Ja, geïntegreerd
Veiligheidsvoorzieningen	Hoofdschakelaar, vergrendeling handgreep, ontlastklep met drukschakelaar
Garantie	Volgens landelijke voorwaarden (zie handleiding)

Veelgestelde vragen - KHP 4 Kärcher

Hoe stel ik de Kärcher KHP 4 in gebruik?

Plaats het apparaat op een vlakke ondergrond, sluit de waterslang aan op de aansluiting en open de kraan. Steek de stekker in het stopcontact, zet de schakelaar op I/ON, ontgrendel de pistoolgreep en trek aan de hendel. Het apparaat start.

Hoe gebruik ik reinigingsmiddel met de KHP 4?

Vul het reinigingsmiddelreservoir (houd u aan de dosering). Gebruik de Vario Power lans en draai deze naar de stand Mix. Spuit op het droge oppervlak, laat inwerken en spoel daarna af met de hogedrukreiniger.

Wat moet ik doen als het apparaat geen druk opbouwt?

Controleer de instelling van de lans, de watertoevoer (kraan open), reinig het zeefje in de waterinlaat en ontlucht het apparaat door het zonder lans 1 tot 2 minuten te laten draaien.

Hoe berg ik het apparaat op na gebruik?

Schakel het apparaat uit, trek de stekker eruit, sluit de kraan. Bedien de trekker om de druk te laten ontsnappen, vergrendel de handgreep, koppel de slang los en rol deze op de haspel. Leeg het reinigingsmiddelreservoir en bewaar het vorstvrij.

Kan de KHP 4 worden gebruikt met warm water?

Ja, de maximale aanvoertemperatuur is 40 °C. Overschrijd deze temperatuur niet.

Hoe bescherm ik het apparaat tegen vorst?

Maak het apparaat en de accessoires volledig leeg. Koppel hiervoor de watertoevoer los, verwijder de lans, schakel het apparaat in en bedien de trekker tot er geen water meer uitkomt. Bewaar het in een vorstvrije ruimte.

Waar vind ik accessoires en reserveonderdelen?

Gebruik uitsluitend originele Kärcher accessoires. U vindt de referenties op www.kaercher.com of bij de erkende klantendienst.

Wat is de procedure voor het reinigen van het waterfilter?

Koppel het apparaat los. Verwijder de wateraansluiting, neem het zeefje eruit met een platte tang, reinig het met stromend water en plaats het terug.

Wat te doen bij grote drukschommelingen?

Reinig het hogedruksproeistuk met een naald om vuil te verwijderen en spoel daarna. Controleer ook de watertoevoer. Als het probleem aanhoudt, neem contact op met de klantendienst.

Heeft de KHP 4 garantie?

Ja, de garantie dekt materiaal- en fabricagefouten volgens de geldende voorwaarden in uw land. Bewaar uw aankoopbewijs en neem contact op met uw verkoper of de Kärcher klantendienst.

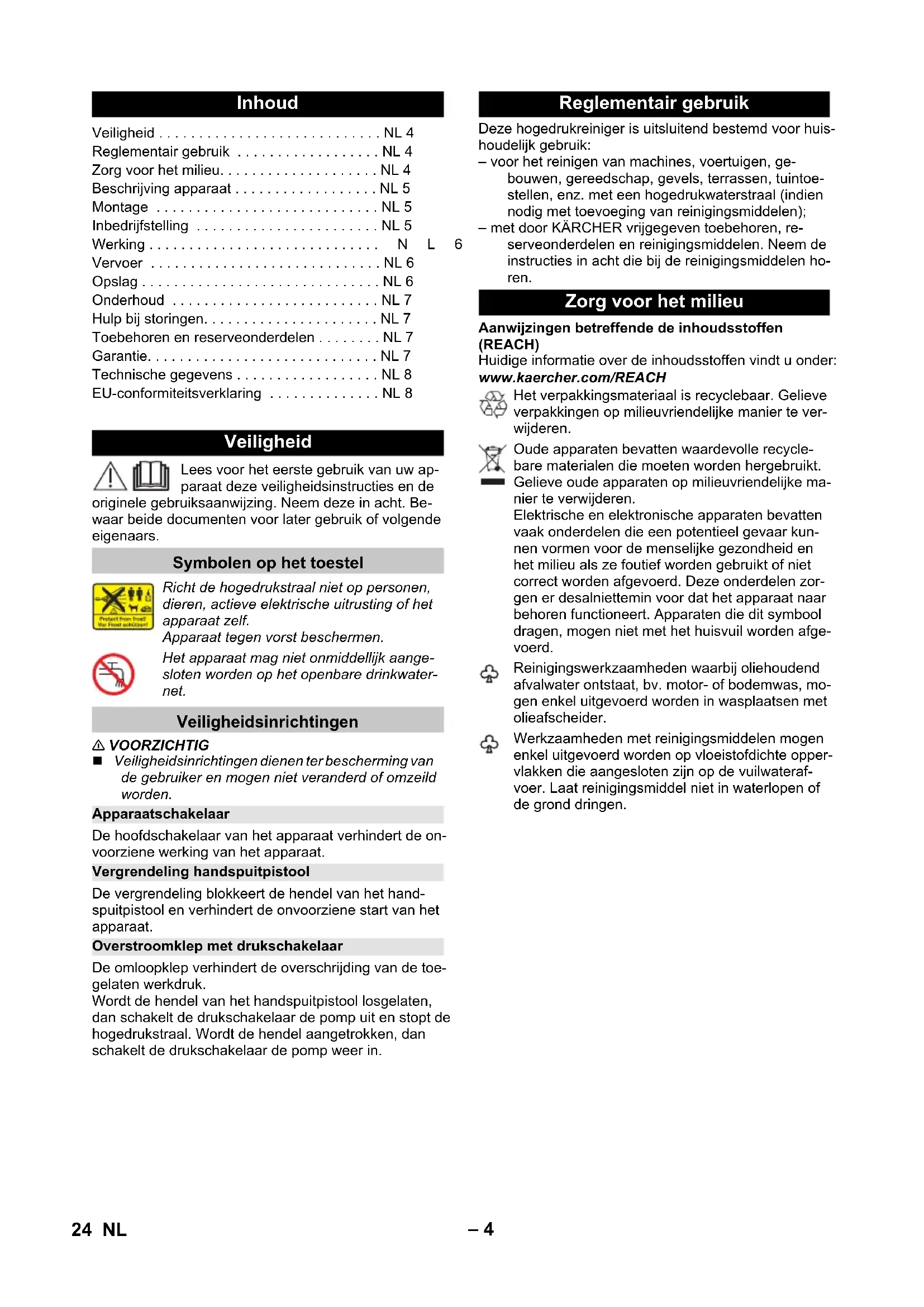

GEBRUIKSAANWIJZING KHP 4 Kärcher

Zorg voor het milieu. NL 4

Beschrijving apparaat .... NL 5

Montage NL 5

Inbedrijfstelling ....NL 5

Werking N L

Vervoer NL 6

Opslag NL 6

Onderhoud NL 7

Hulp bij storingen. NL 7

Toebehoren en reserveonderdelen ..... NL 7

Garantie....NL 7

Lees voor het eerste gebruik van uw apparaat deze veiligheidsinstructies en de

originele gebruiksaanwijzing. Neem deze in acht. Be- waar beide documenten voor later gebruik of volgende eigenaars.

Symbolen op het toestel

Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf.

Apparaat tegen vorst beschermen.

Het apparaat mag niet onmiddellijk aangesloten worden op het openbare drinkwater-net.

Veiligheidsinrichtingen

⚠ VOORZICHTIG

■ Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet veranderd of omzeild worden.

Apparaatschakelaar

De hoofdschakelaar van het apparaat verhindert de on- voorziene werking van het apparaat.

Vergrendeling handspuitpistool

De vergrendeling blokkeert de hendel van het handspuitpistool en verhindert de onvoorziene start van het apparaat.

Overstroomklep met drukschakelaar

De omloopklep verhindert de overschrijding van de toegelaten werkdruk.

Wordt de hendel van het handspuitpistool losgelaten, dan schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. Wordt de hendel aangetrokken, dan schakelt de drukschakelaar de pomp weer in.

Deze hogedrukreiniger is uitsluitend bestemd voor huishoudelijk gebruik:

- voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuintoestellen, enz. met een hogedrukwaterstraal (indien nodig met toevoeging van reinigingsmiddelen);

– met door KÄRCHER vrijgegeven toebehoren, reserveonderdelen en reinigingsmiddelen. Neem de instructies in acht die bij de reinigingsmiddelen horen.

Zorg voor het milieu

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Het verpakkingsmateriaal is recyclebaar. Gelieve verpakkingen op milieuvriendelijke manier te verwijderen.

Oude apparaten bevatten waardevolle recyclebare materialen die moeten worden hergebruikt. Gelieve oude apparaten op milieuvriendelijke manier te verwijderen.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Reinigingswerkzaamheden waarbij oliehoudend afvalwater ontstaat, bv. motor- of bodemwas, mo-gen enkel uitgevoerd worden in wasplaatsen met olieafscheider.

Werkzaamheden met reinigingsmiddelen mogen enkel uitgevoerd worden op vloeistofdichte oppervlakken die aangesloten zijn op de vuilwaterafvoer. Laat reinigingsmiddel niet in waterlopen of de grond dringen.

Beschrijving apparaat

De inhoud van het geleverde pakket (afhankelijk van het model) is op de verpakking afgebeeld. Deze gebruiksaanwijzing beschrijft alle mogelijke opties.

Afbeeldingen zie pagina 2

1 Koppelinggedeelte voor wateraansluiting

2 Wateraansluiting met ingebouwde zeef

3 Hoofdschakelaar „0/OFF“ / „I/ON“

4 Hogedrukslang

5 HD-slangtrommel

6 Houder voor het handspuitpistool

7 Transportgreep

8 Handkruk voor slangtrommel

9 Net voor opbergvak voor toebehoren

10 Stroomleiding met stekker

11 Reinigingsmiddelreservoir

12 Transportwiel

13 Handpistool

14 Vergrendeling handspuitpistool

15 Toets voor het scheiden van de hogedrukslang van het handspuitpistool

16 Spuitlans met vuilfrees Voor hardnekkig vuil

17 Spuitlans met drukregeling (Vario Power) Voor de meest courante reinigingsopdrachten De werkdruk kan traploos van „SOFT“ tot „HARD“ worden verhoogd. Om de werkdruk te wijzigen, hendel van het hogedrukpistool loslaten en straalbuis in de gewenste stand draaien. Niet geschikt voor de werking met reinigingsmiddelen.

Extra vereist

Versterkte waterslang met courante koppeling

– Diameter minstens 1/2 inch (13 mm)

– Lengte minstens 7,5 m

Montage

Losse onderdelen die bij het apparaat geleverd werden, moeten voor de inbedrijfstelling gemonteerd worden.

Afbeeldingen zie pagina 3

Afbeelding A

→ Wielen in opname duwen.
→ Wielen met meegeleverde pen borgen. Letten op de uitrichting van de pen!

Afbeelding B

→ Transportgreep aanbrengen en vastschroeven.

Afbeelding C

→ Aansluitnippel van de korte hogedrukslang in het messing bevestigingspunt drukken, met klembeugels zekeren.
Instructie: Letten op een correcte uitrichting van de aansluitnippel.
Veilige verbinding controleren door aan de hoge- drukslang te trekken.

Afbeelding D

→ Houder voor handspuitpistool aanbrengen.

Afbeelding E

→ De meegeleverde koppeling aan het wateraansluitpunt van het apparaat schroeven.

Afbeelding F

→ Hogedrukslang in handspuitpistool steken tot die hoorbaar vastklikt.
Instructie: Letten op een correcte uitrichting van de aansluitnippel.

→ Veilige verbinding controleren door aan de hoge-drukslang te trekken.

Inbedrijfstelling

→ Zet het apparaat op een effen oppervlak.
→ Netstekker in het stopcontact steken.

Watertoevoer

Aansluitwaarden zie typeplaatje/Technische gegevens. Voorschriften van de watermaatschappij in acht nemen.

LET OP

Verontreinigingen in het water kunnen de hogedruk-pomp en de toebehoren beschadigen. Ter bescherming wordt het gebruik van de KÄRCHER-waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) aanbevolen.

Afbeelding G

→ Watertoevoerslang op koppeling aan de wateraansluiting steken.
→ Waterslang aan de watertoevoer aansluiten.
→ Waterkraan volledig opendraaien.

Werking

LET OP

Een droogloop van meer dan 2 minuten leidt tot beschadigingen van de hogedrukpomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk „Hulp bij storingen“.

Werken met hoge druk

⚠️ VOORZICHTIG

Respecteer bij de reiniging van gelakte oppervlakken een minimumstraalafstand van 30 cm om beschadigingen te vermijden.

LET OP

Autobanden, lak of gevoelige oppervlakken zoals hout mogen niet met de vuilfrees gereinigd worden wegens beschadigingsgevaar.

→ Hogedrukslang volledig van de slangtrommel wik- kelen. Daarbij de transportgreep tegenhouden.

Afbeelding H

→ Straalpijp in het handspuitpistool steken en vastschroeven door hem 90° te draaien.
→ Apparaat inschakelen "I/ON".
→ Hefboom van het handspuitpistool ontgrendelen.
→ Hendel aantrekken, het apparaat wordt ingeschakeld.

Instructie: Wanneer de hendel opnieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hogedruk blijft in het systeem behouden.

Werken met reinigingsmiddel

Instructie: Reinigingsmiddel kan in lage druk toegevoegd worden.

⚠ GEVAAR

Bij gebruik van reinigingsmiddelen moet het veiligheidsgegevensblad van de reinigingsmiddelfabrikant in acht genomen worden, in het bijzonder de instructies betreffende de persoonlijke veiligheidsuitrusting.

Afbeelding I

→ Reinigingsmiddeloplossing in reinigingsmiddelreservoir vullen (doseergegevens op het vat met reinigingsmiddel in acht nemen).
→ Reinigingsmiddelreservoir met deksel afsluiten.
→ Straalpijp met drukregeling (Vario Power) gebruiken.
→ Straalpijp in stand „Mix“ draaien. Instructie: Daardoor wordt tijdens de werking de reinigingsmiddeloplossing bij de waterstraal gemengd.

Aanbevolen reinigingsmethode

→ Reinigingsmiddel in geringe hoeveelheid op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!).
→ losgekomen vuil met hogedrukstraal afspoelen.

Werking onderbreken

→ Hefboom van het handspuitpistool loslaten.
→ Hefboom van het handspuitpistool vergrendelen.
→ Handspuitpistool in houder voor handspuitpistool steken.
→ Bij langere werkonderbrekingen (langer dan 5 minuten) het apparaat tevens uitschakelen "0/OFF".

Werking stopzetten

⚠ VOORZICHTIG

Scheid de hogedrukslang enkel van het handspuitpistool of het apparaat wanneer geen druk in het systeem voorhanden is.

→ Na het werken met reinigingsmiddel: Apparaat ongeveer 1 minuut laten werken om schoon te spoelen.
→ Hefboom van het handspuitpistool loslaten.
→ Apparaat uitschakelen "0/OFF"
→ Trek de stekker uit het stopcontact.
→ Draai de waterkraan dicht.
→ Druk de hendel van het handspuitpistool in, om de nog aanwezige druk in het systeem af te laten nemen.
→ Hefboom van het handspuitpistool vergrendelen.
→ Apparaat scheiden van de watertoevoer.

Vervoer

⚠️ VOORZICHTIG

Verwondings- en beschadigingsgevaar!

Neem bij het transport het gewicht van het apparaat in acht.

Transport met de hand

→ Apparaat aan de transportgreep verplaatsen.

Transport in voertuigen

→ Reinigingsmiddeltank leegmaken.
→ Apparaat beveiligen tegen verschuiven en kantelen.

Opslag

⚠️ VOORZICHTIG

Verwondings- en beschadigingsgevaar!

Neem bij de opslag het gewicht van het apparaat in acht.

Apparaat opslaan

Voor langdurige opslag, bv. tijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud in acht genomen worden.

→ Apparaat op een egaal oppervlak neerzetten.
→ Ontgrendelknop op het handspuitpistool induwen en hogedrukslang van het handspuitpistool scheiden.
→ Handkruk tegen de wijzers van de klok draaien en hogedrukslang helemaal op de slangtrommel wik-kelen.
→ Handspuitpistool in houder voor handspuitpistool steken.
→ Stroomaansluitleiding en andere accessoires aan het apparaat opbergen.

Vorstbescherming

LET OP

Niet volledig leeggemaakte apparaten en toebehoren kunnen door vorst vernield worden. Maak het apparaat en de toebehoren volledig leeg en bescherm ze tegen vorst.

Om schade te vermijden:

→ Apparaat scheiden van de watertoevoer.
→ Maak de straalpijp los van het handspuitpistool.
→ Apparaat inschakelen (1/ON) en hefboom van het handspuitpistool indrukken tot geen water meer vrijkomt (ongeveer 1 min).
→ Apparaat uitschakelen.
→ Apparaat met alle accessoires in een vorstvrije ruimte bewaren.

Onderhoud

GEVAAR

Gevaar van stroomschok

■ Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Zeef in de wateraansluiting reinigen

Reinig de zeef in de wateraansluiting regelmatig.

→ Verwijder de koppeling van de wateraansluiting.

Afbeelding J

LET OP

De zeef mag niet beschadigd worden.

→ Trek de zeef met een platte tang eruit.
→ Reinig de zeef onder stromend water.
→ Zet de zeef opnieuw in de wateraansluiting.

Reinigingsmiddelfilter reinigen

Voor langdurige opslag, bijvoorbeeld tijdens de winter:

→ Filter van de reinigingsmiddel-zuigslang trekken en onder stromend water reinigen.

Hulp bij storingen

Kleinere storingen kunt u zelf oplossen met behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de bevoegde klanten-service.

⚠ GEVAAR

Gevaar van stroomschok

→ Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Apparaat draait niet

→ Trek hendel van het handspuitpistool aan, het apparaat wordt ingeschakeld.
→ Controleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.
→ Stroomleiding op beschadiging controleren.

Apparaat komt niet op druk

→ Instelling aan de straalpijp controleren.
→ Watertoevoer op voldoende volume controleren.
→ De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen.
→ Apparaat voor de werking ontluchten. Het apparaat zonder aangesloten straalpijp inschakelen en laten draaien (max. 2 minuten) tot water zonder luchtbellen bij het pistool naar buiten treedt. Het apparaat uitschakelen en straalpijp weer aansluiten.

Sterke drukschommelingen

→ Hogedruksproeier reinigen: Verontreinigingen met een naald uit het gat van de sproeier verwijderen en met water naar voren toe uitspoelen.
→ Watertoevoervolume controleren.

Apparaat ondicht

→ Een geringe ondichtheid van het apparaat is technisch bepaald. Als de pomp echter erg lekt, moet contact worden opgenomen met de bevoegde klantenservice.

Reinigingsmiddel wordt niet aangezogen

→ Straalpijp met drukregeling (Vario Power) gebruiken. Straalpijp in stand „Mix“ draaien.
→ Filter aan de reinigingsmiddel-zuigslang reinigen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderde- len vindt u op www.kaercher.com.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Even-tuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Adressen vindt u onder:

Elektrische aansluiting
Spanning 220-240	V1~50-60 Hz
Aansluitvermogen 1,7 kW
Veiligheidsklasse IP X5
Beschermingsklasse II	回
Netzekering (traag) 10 A
Wateraansluiting
Toevoerdruk (max.) 1,2 MPa
Toevoertemperatuur (max.) 40 °C
Toevoerhoeveelheid (min.) 8 l/min
Vermogensgegevens
Werkdruk 10 MPa
Maximaal toegestane druk 13 MPa
Opbrengst, water 5,5 l/min
Volume maximaal 7,0 l/min
Opbrengst, reinigingsmiddel 0,3 l/min
Reactiekracht van het pistool 13 N
Afmetingen en gewichten
Lengte 333 mm
Breedte	405 mm
Hoogte	870 mm
Gewicht, bedrijfsklaar met accessoires	9,1 kg
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde	<2,5 m/s2
Onzekerheid K	0,7 m/s2
Geluidsdrukniveau LpA	73 dB(A)
Onzekerheid KpA	3 dB(A)
Geluidskrachtniveau LWA+onveiligheid KWA	89 dB(A)

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product:	Hogedrukreiniger
Type:	KHP 4

Van toepassing zijnde EU-richtlijnen

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Toegepaste geharmoniseerde normen

EN 50581

EN 55014-1:2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 87

Gegarandeerd: 89

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG
