Type product	Vochtmeetapparaat (capacitief)
Merk	Laserliner
Model	MultiWetFinder Plus
Afmetingen (l x h x d)	65 mm x 227 mm x 29 mm
Gewicht (inclusief batterijen)	228 g
Voeding	3 alkalinebatterijen 1,5 V LR03 (AAA)
Levensduur	Ongeveer 55 uur
Meetmodi	Indexmodus (materiaalonafhankelijk) en Bouwmaterialenmodus (cementdekvloer, anhydrietdekvloer, beton)
Belangrijkste functies	Capacitieve vochtmeting, hygrometer (temperatuur, relatieve vochtigheid, dauwpunt), LED-weergave droog/nat/nat (12 balken), geluidsalarm, REF-functie, MAX-functie, automatische kalibratie, instelbare uitschakeling (3 of 60 min), digitale verbinding IEEE 802.15.4 (max. bereik 10 m)
Meetbereik (omgevingstemperatuur)	-10 °C tot 60 °C
Meetbereik (relatieve luchtvochtigheid)	20 % tot 90 % RV
Nauwkeurigheid (omgevingstemperatuur)	± 1 °C
Nauwkeurigheid (relatieve luchtvochtigheid)	20 % tot 80 % : ± 3 % ; <20 % of >80 % : ± 5 %
Resolutie	Temperatuur: 0,1 °C; relatieve vochtigheid: 0,1 %; dauwpunt: 0,1 °C
Arbeidsomstandigheden	0 °C tot 50 °C, max. luchtvochtigheid 85 % RV (zonder condensatie), max. hoogte 2000 m
Opslagomstandigheden	-10 °C tot 60 °C, max. luchtvochtigheid 85 % RV (zonder condensatie)
Onderhoud en reiniging	Reinigen met een licht vochtige doek; agressieve producten, oplosmiddelen en schuurmiddelen vermijden. Verwijder de batterijen bij langdurige opslag. Droog en schoon bewaren.
Kalibratie	Eenmaal per jaar aanbevolen; neem contact op met de klantenservice van UMAREX-LASERLINER
Veiligheid	Gebruik volgens de specificaties. Wijzig het apparaat niet. Niet gebruiken onder externe spanning. Houd u aan de RF-voorschriften (RED 2014/53/EU). Buiten bereik van kinderen houden.
Repareerbaarheid en reserveonderdelen	Neem voor reparatie of kalibratie contact op met de klantenservice van UMAREX-LASERLINER.
Algemene informatie	Voldoet aan EU- en GB-normen. Recycling volgens WEEE-richtlijnen. Volledige handleiding beschikbaar op notice-facile.com

Veelgestelde vragen - MultiWetFinder Plus Laserliner

Hoe voer ik een nulkalibratie uit?

Houd de FIND-toets ingedrukt in de vrije ruimte, zonder dat de meetsensor iets raakt. Laat de toets los na de pieptoon; de kalibratie is automatisch.

Welke meetmodi zijn er beschikbaar?

Het apparaat heeft twee modi: de Indexmodus (materiaalonafhankelijk, waarde van 0 tot 199,9) en de Bouwmaterialenmodus met curven voor cementdekvloer, anhydrietdekvloer en beton (weergave in % massa of % CM).

Hoe interpreteer ik de LED-weergave?

De 12 LED's zijn verdeeld in 4 groene (droog), 3 gele (vochtig) en 5 rode (nat). De 'droog'-drempel is instelbaar in het menu. Een geluidsalarm kan worden geactiveerd.

Wat is de levensduur van de batterijen?

Ongeveer 55 uur met alkalinebatterijen 1,5 V LR03 (AAA).

Hoe draag ik gegevens over naar een smartphone?

Schakel de digitale verbinding in het menu van het apparaat in. Download de speciale app uit de App Store of Google Play. Zorg ervoor dat Bluetooth op uw smartphone is ingeschakeld. Het apparaat maakt na de eerste koppeling automatisch verbinding.

Wat te doen als de meting abnormale waarden geeft?

Controleer of de meetsensor schoon is, het oppervlak vlak is en er geen metaal (buizen, schroeven) aanwezig is. Voer een nulkalibratie uit. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik de luchtvochtigheid meten met dit apparaat?

Ja, de geïntegreerde klimaatsensor meet de omgevingstemperatuur, de relatieve luchtvochtigheid en berekent het dauwpunt. Gebruik het apparaat als hygrometer in de standby-modus (uitschakeling instelbaar op 60 min).

Hoe stel ik de drempel voor de droog/nat-weergave in?

Houd de toetsen MODE en MAX SET tegelijkertijd ingedrukt om het menu te openen. Gebruik MAX SET om de 'Dry Limit'-waarde aan te passen (alleen in de Indexmodus).

Wat zijn de gebruiksaanwijzingen?

Gebruik het apparaat niet onder externe spanning. Vermijd schokken, extreme temperaturen en overmatige vochtigheid. Dek de klimaatsensor niet af tijdens het meten. Houd u aan de RF-regelgeving.

Waar vind ik de volledige handleiding?

De handleiding is gratis verkrijgbaar in PDF-formaat op notice-facile.com. U kunt ook een vertaling in een andere taal aanvragen via het formulier op de website.

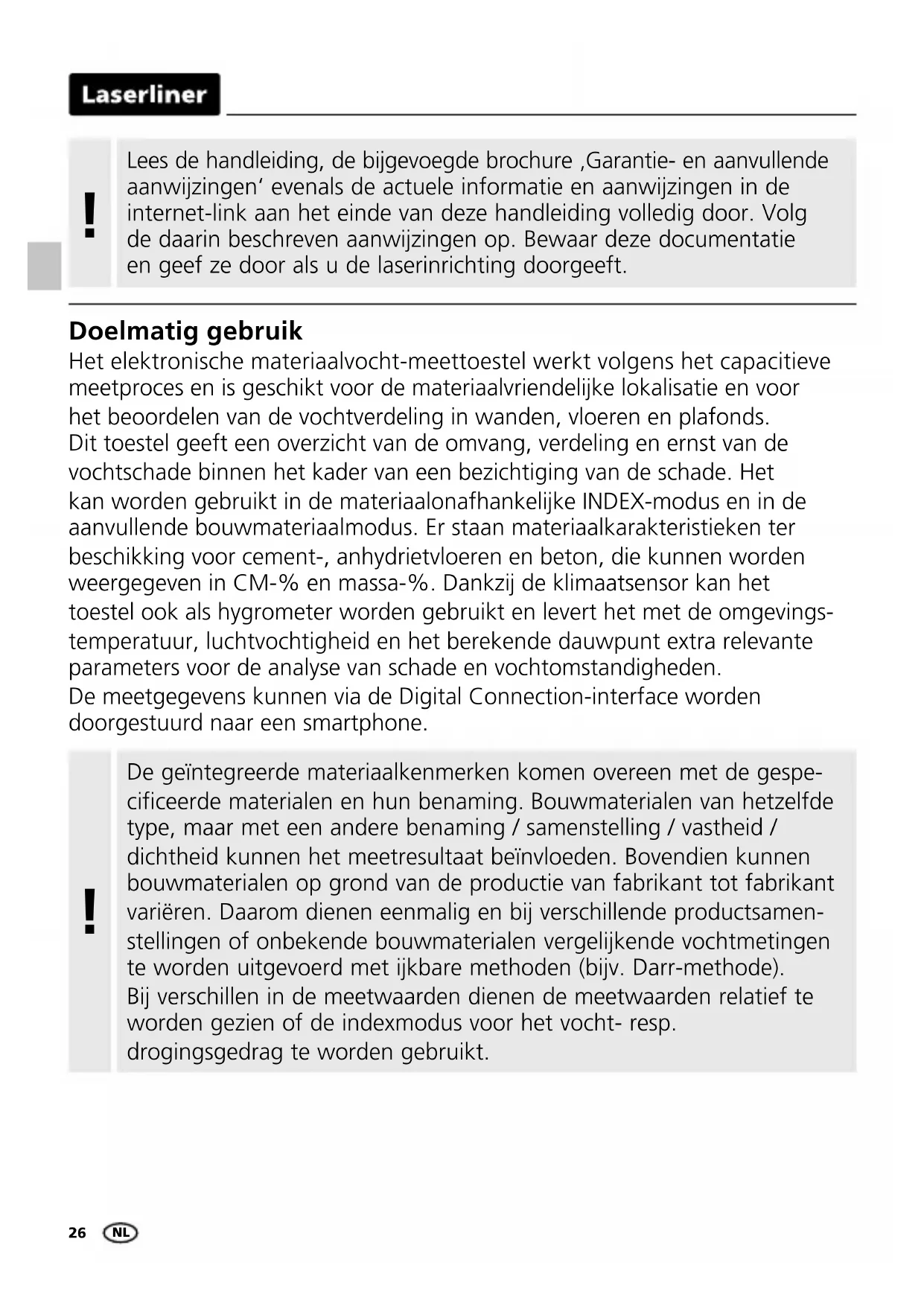

GEBRUIKSAANWIJZING MultiWetFinder Plus Laserliner

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

Het elektronische materiaalvocht-meettoestel werkt volgens het capacitieve meetproces en is geschikt voor de materiaalvriendelijke lokalisatie en voor het beoordelen van de vochtverdeling in wanden, vloeren en plafonds. Dit toestel geeft een overzicht van de omvang, verdeling en ernst van de vochtschade binnen het kader van een bezichtiging van de schade. Het kan worden gebruikt in de materiaalonafhankelijke INDEX-modus en in de aanvullende bouwmateriaalmodus. Er staan materiaalkarakteristieken ter beschikking voor cement-, anhydrietvloeren en beton, die kunnen worden weergegeven in CM-% en massa-%. Dankzij de klimaatsensor kan het toestel ook als hygrometer worden gebruikt en levert het met de omgevings-temperatuur, luchtvochtigheid en het berekende dauwpunt extra relevante parameters voor de analyse van schade en vochtomstandigheden. De meetgegevens kunnen via de Digital Connection-interface worden doorgestuurd naar een smartphone.

!

De geïntegreerde materiaalkenmerken komen overeen met de gespecificeerde materialen en hun benaming. Bouwmaterialen van hetzelfde type, maar met een andere benaming / samenstelling / vastheid / dichtheid kunnen het meetresultaat beïnvloeden. Bovendien kunnen bouwmaterialen op grond van de productie van fabrikant tot fabrikant variëren. Daarom dienen eenmalig en bij verschillende productsamenstellingen of onbekende bouwmaterialen vergelijkende vochtmetingen te worden uitgevoerd met ijkbare methoden (bijv. Darr-methode). Bij verschillen in de meetwaarden dienen de meetwaarden relatief te worden gezien of de indexmodus voor het vocht- resp. drogingsgedrag te worden gebruikt.

!

Op grond van de werkwijze van het apparaat kan de vocht-meting in % en de berekening van het vochtgehalte via de led-indicator alleen worden bepaald als het materiaal overeenstemt met de beschreven, interne materiaalkarakteristieken.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• De meetkogelkop mag niet onder externe spanning staan.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met radiografische straling

• Het meettoestel is uitgerust met een radiografische interface.
  Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit en radiografische straling volgens de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Bij dezen verklaart Umarex GmbH & Co. KG dat het radiografische installatietype MultiWet-Finder Plus voldoet aan de wettelijke eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn 2014/53/EU (RED).

De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar onder het volgende internetadres: https://packd.li/ll/akx/ce

Laserliner

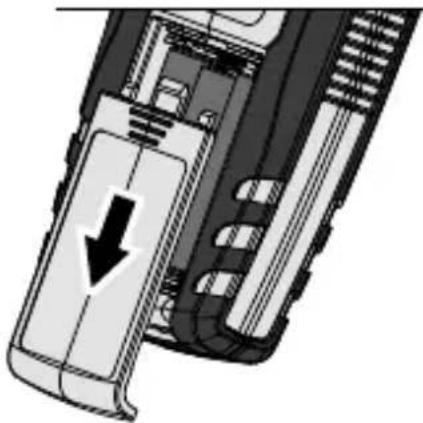

1 De batterijen plaatsen en verwijderen

Open het batterijvak aan de achterzijde van het toestel en plaats 3 x 1,5V LR03 (AAA). Let hierbij op de juiste polariteit. Plaats het deksel weer op het batterijvak. Het toestel kan nu worden ingeschakeld. Voordat u de batterijen verwijdert, moet het toestel worden uitgeschakeld.

1 ON/OFF Omschakelingsindex- Bouwmateriaal modus; selectie bevestigen
2 Meten
3 Instelmenu
4 MAX-functie; Selecteer materiaalgroep
5 REF-functie
6 Meetkogelkop
7 Klimaatsensor

Nat/droog Ledweergave

a Akoestisch alarm aan/uit
b Omgevingstemperatuur
c Dauwpunttemperatuur
d Vochtigheid
e Digital Connection actief
f AutoHold
g Laadtoestand van de batterij
h Menumodus geactiveerd
i Referentiewaarde
j Maximale meetwaarde
k Materiaalvochtigheid
I Kalibratie
m Indexmodus geselecteerd
n Bouwmateriaalmodus geselecteerd

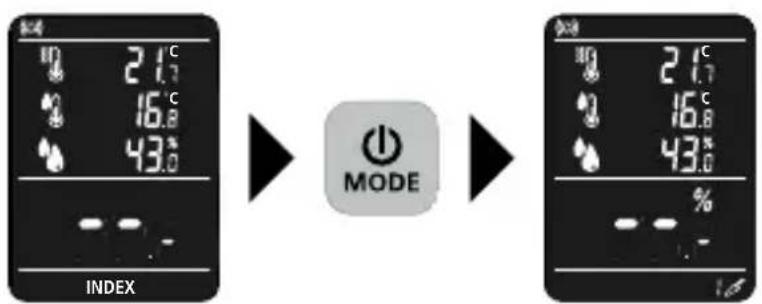

3 Modus kiezen

Het apparaat beschikt over 2 modi voor de vochtmeting, al naargelang het materiaal. Met een druk op de toets 'MODE' kan worden omgeschakeld tussen de centrale, materiaalonafhankelijke INDEX-modus en de aanvullende bouwmateriaalmodus.

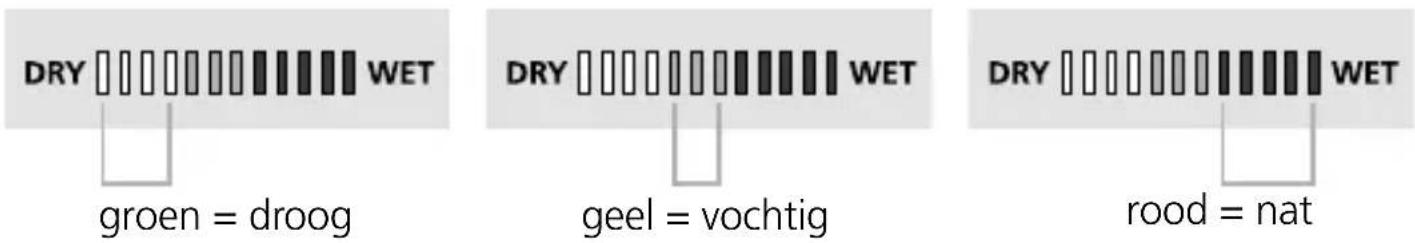

4 Nat/droog ledweergave

Naast de numerieke weergave van de gemeten waarde in % relatieve materiaalvochtigheid biedt het LED-display een extra visuele evaluatie van de vochtigheid. Vaste materiaaleigenschappen worden opgeslagen voor cementdekvloeren, anhydrietdekvloeren en beton. In de modus INDEX kunt u een individuele drempelwaarde instellen. Met toenemend vochtgehalte verandert de ledweergave van links naar rechts. De weergave met 12 leds is onderverdeeld in 4 groene (droog), 3 gele (vochtig) en 5 rode (nat) segmenten. Bij nat materiaal klinkt bovendien een signaal.

De classificatie 'droog' betekent dat de materialen in een verwarmde ruimte het evenwichtsvochtgehalte hebben bereikt en in de regel geschikt zijn voor de verdere verwerking.

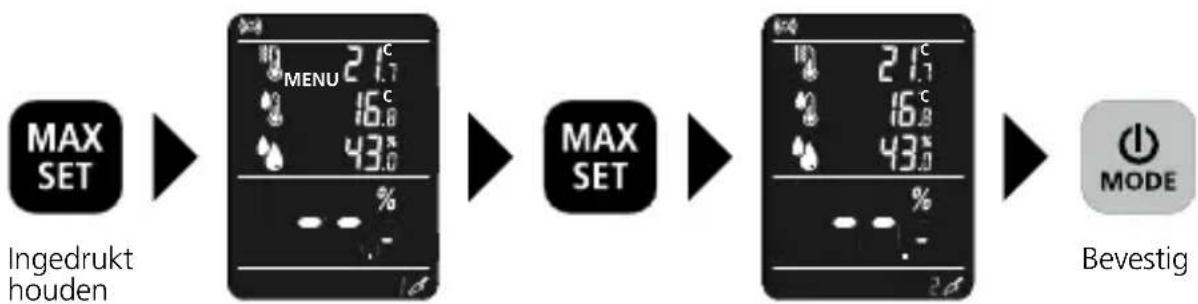

5 Materiaal selecteren

Er zijn 3 materiaalgroepen: cementvloer, anhydrietvloer en beton, elk in massa-% en CM-%. Na een herstart blijft het laatst gebruikte materiaal behouden.

Materiaalgroepen

Cement dekvloer Massa-%

Anhydriet-dekvloer Massa-%

Beton Massa-%

Cement dekvloer CM-%

Anhydriet-dekvloer CM-%

Beton CM-%

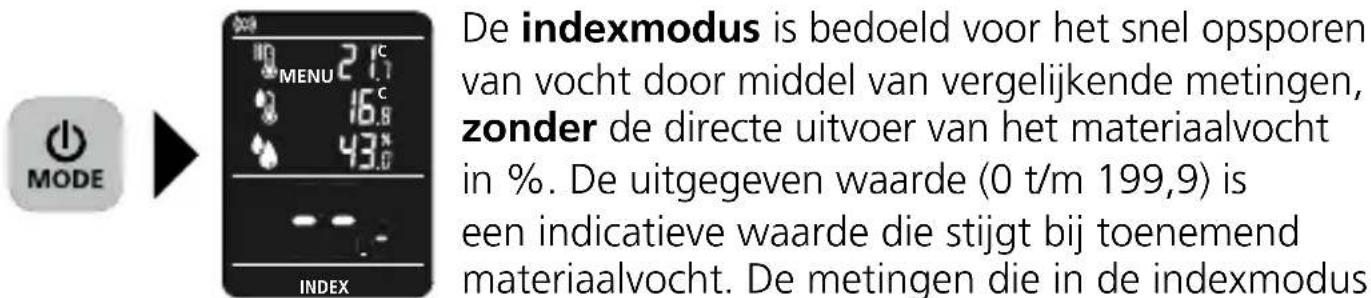

6 Indexmodus

worden uitgevoerd, zijn materiaalonafhankelijk resp. voor materialen bedoeld waarvoor geen karakteristieken zijn opgeslagen. Bij sterk afwijkende waarden binnen de vergelijkende metingen kan een vochtverloop in het materiaal snel worden gelokaliseerd.

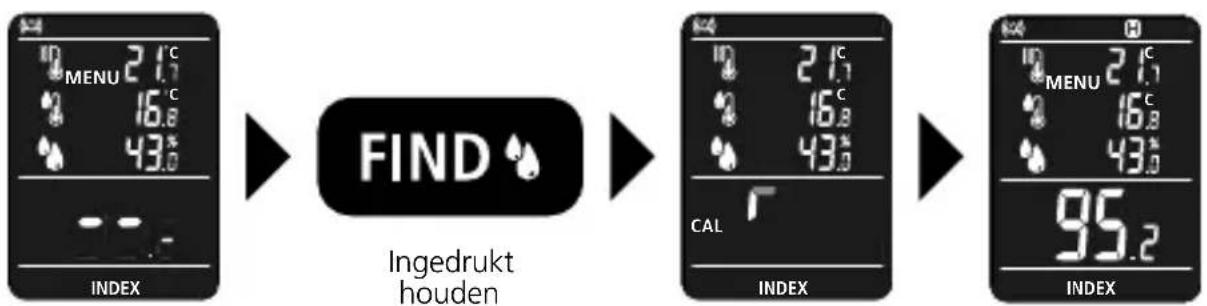

7 Meetproces

Het toestel start automatisch in de indexmodus en vereist altijd een nulkalibratie in de lucht, om de invloeden van de omgeving te compenseren. Tijdens de kalibratie mag de meetkogelkop niet in contact komen met voorwerpen of de handen van de gebruiker. Voor de nulkalibratie houdt u de toets 'FIND' ingedrukt en plaatst u het toestel in de vrije ruimte. Houd de 'FIND'-toets na de pieptoon ingedrukt en plaats de meetkogelkop loodrecht op het te meten materiaal. Wanneer de meetwaarde op het display verschijnt, kunt u de toets 'FIND' loslaten. De meetwaarde wordt automatisch gefixeerd.

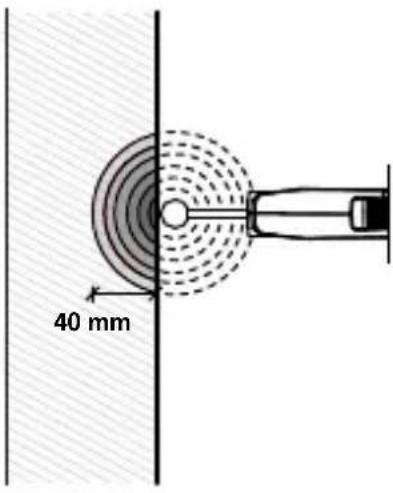

8 Toepassingsaanwijzingen

- De meetplaats moet vóór de meting vrij zijn van vuil.

- Afhankelijk van de plaats van gebruik heeft het toestel ongeveer 15 minuten nodig zich aan het binnenklimaat aan te passen.

- Druk de meetkogelkop altijd met constante kracht tegen het te meten materiaal.

- Kantel de meetkogelkop niet tijdens het meten, schuif hem niet over het te meten materiaal en leun er niet op.

- De dichtheid van het te meten materiaal heeft een aanzienlijke invloed op het meetresultaat; hoe hoger deze is, hoe hoger de vastgestelde meetwaarde.

- Ruwe oppervlakken leiden tot een te lage meetwaarde.

- Als de sensor metaal (bijvoorbeeld buizen, schroeven, leidingen) in het te meten materiaal detecteert, resulteert dit in een abrupt verhoogde en niet meer zinvolle meetwaarde.

- Als de kogelkop in een hoek wordt geplaatst, wordt een hogere meetwaarde weergegeven dan op een vlak oppervlak, omdat de meetkogelkop dan meer materiaal meet. Er is een afstand van 10 centimeter tot hoeken vereist.

- De procentuele meetwaarden in de materiaalmodus geven slechts een tendens aan en kunnen bijvoorbeeld niet worden gebruikt om exact te controleren of de dekvloer klaar is om de vloerbedekking op aan te brengen.

- Om correcte metingen te verkrijgen mag de klimaatsensor niet met de hand worden afgedekt.

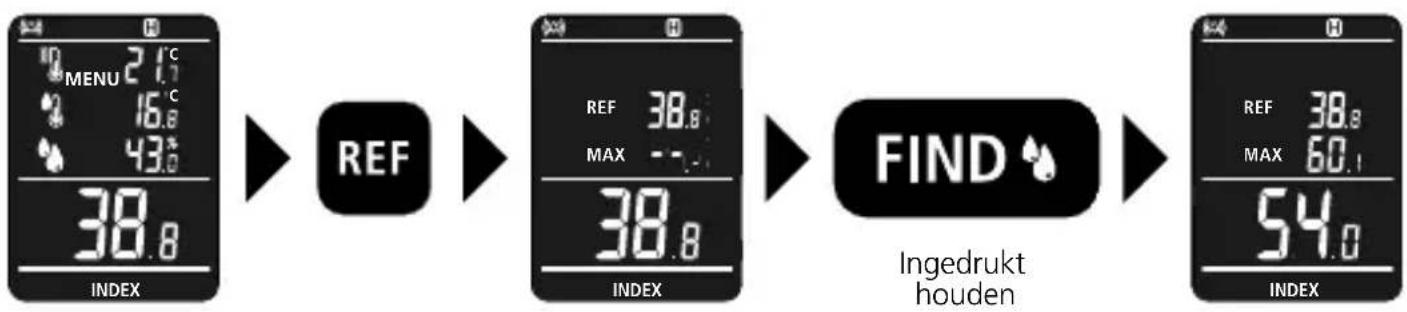

9 REF-functie

Met de referentiefunctie krijgt u een overzicht van de vochtverdeling in de muur. Zoek een droge plek op het te meten materiaal en bepaal het vochtgehalte zoals beschreven in hoofdstuk 6 'Meetproces'. Houd de meetwaarde als referentiewaarde vast door de toets 'REF' in te drukken. Voer een vochtmeting uit op een andere plaats. U krijgt een overzicht van de referentiewaarde, de maximale meetwaarde en de huidige meetwaarde.

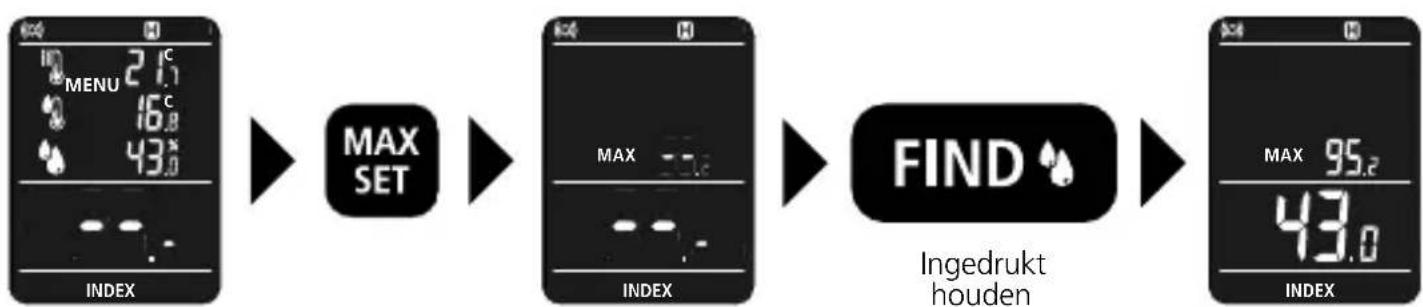

10 MAX-functie

Het toestel kan de MAX-waarde slechts binnen één meetproces vasthouden. Na het meetproces wordt de MAX-waarde weergegeven. Wanneer u een nieuwe meting uitvoert door de toets 'FIND' ingedrukt te houden, worden de MAX-waarde en de huidige waarde weergegeven.

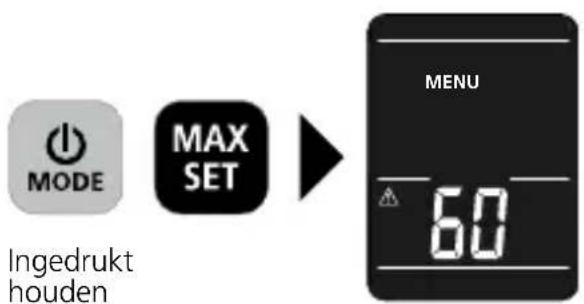

11.0 Instelmenu

Houd de ON/OFF- en MAX-toets tegelijkertijd ingedrukt om het menu te openen. Hier kunt u de droog-drempelwaarde, het alarm en de automatische uitschakeling instellen.

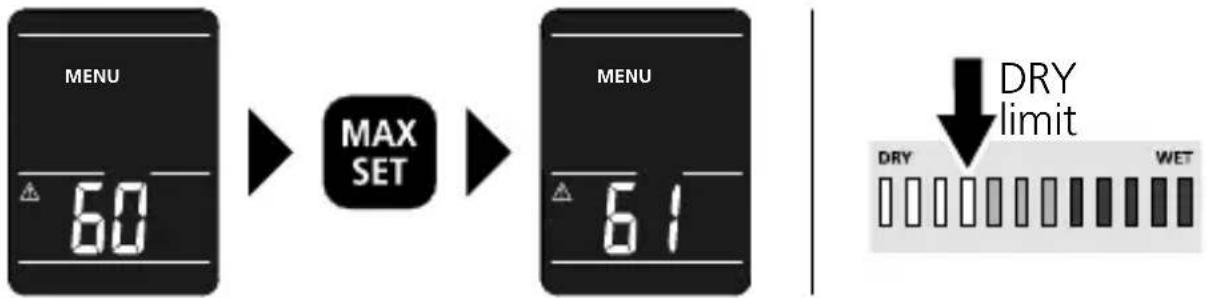

11.1 Instellen van de droog-drempelwaarde

De nat-/droog-ledindicator is op de dienovereenkomstige materiaalkarakteristieken geprogrammeerd, zodat de leds bovendien aangeven of het materiaal als droog, vochtig of nat kan worden geclassificeerd. Houd de toetsen 'MODE' en 'MAX SET' tegelijkertijd ingedrukt, om het menu te openen. Met de toets 'MAX SET' kunt u uitsluitend in de INDEX-modus de drempelwaarde voor 'droog' (Dry Limit) instellen. U moet deze drempelwaarde op basis van de specifieke toepassingssituatie bepalen. Zodra de bouwmateriaalmodus is geselecteerd, begint de ledweergave op basis van de opgeslagen materiaalkarakteristieken.

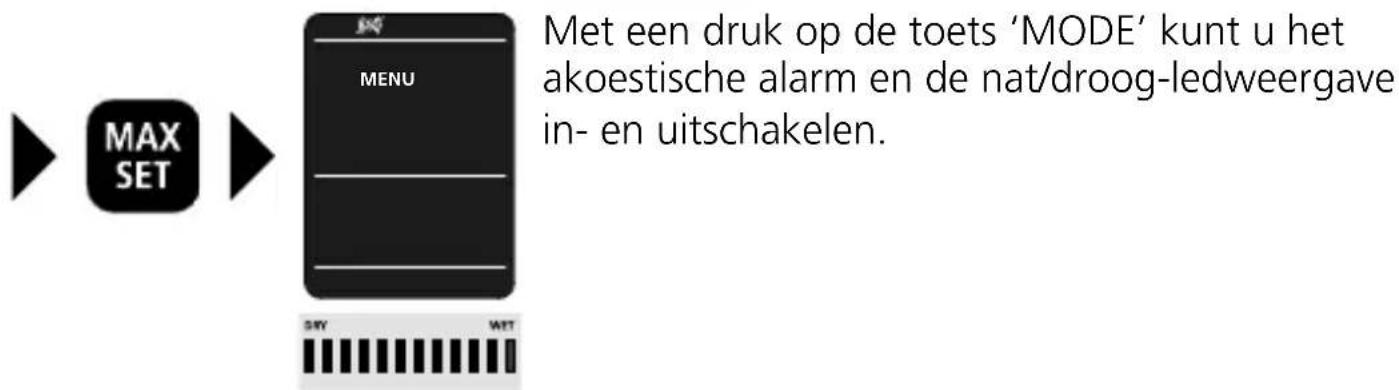

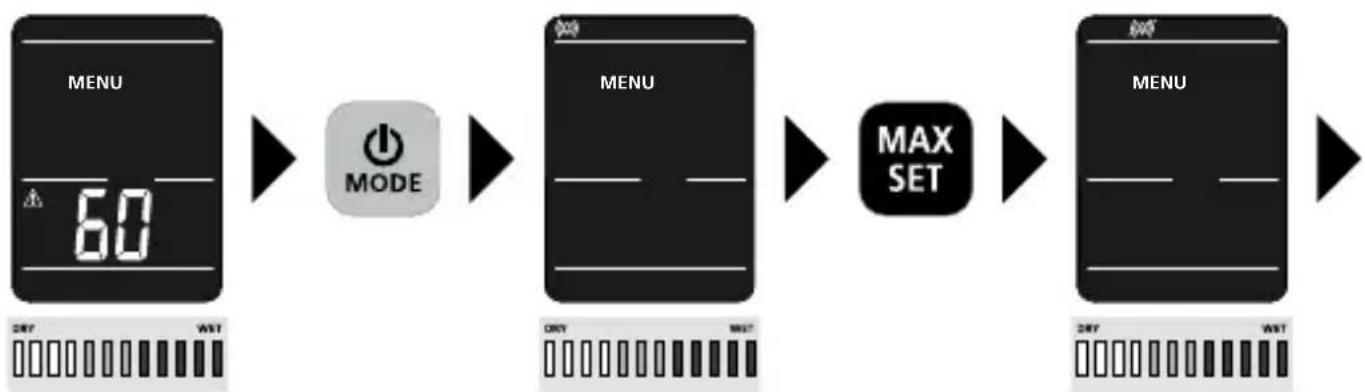

11.2 Alarm/ledweergave


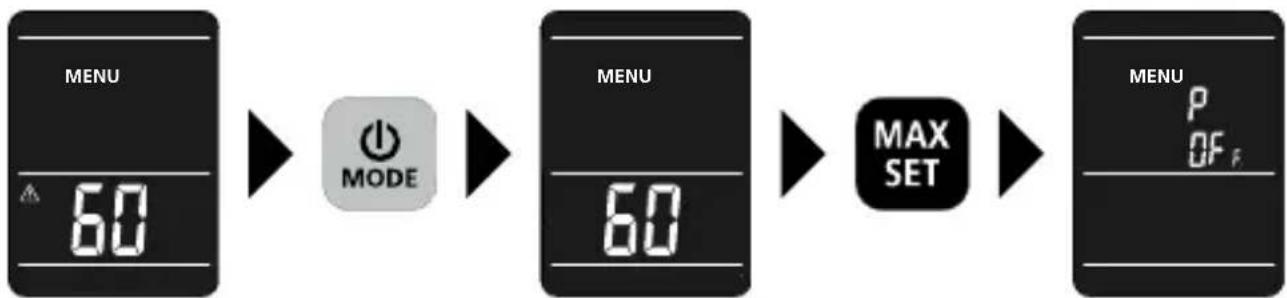

11.3 Auto uitschakeling

Het toestel beschikt over een automatische uitschakeling. Deze kan na 3 of 60 minuten worden ingesteld. Als u het toestel als hygrometer gebruikt om het binnenklimaat te controleren, is het zinvol om de automatische uitschakeling na 60 minuten in te stellen.

Gegevensoverdracht

Het toestel beschikt over een Digital Connection die de draadloze gegevensoverdracht naar mobiele eindtoestellen (bijv. smartphone, tablet) mogelijk maakt.

Voor de systeemvereisten van een Digital Connection verwijzen wij naar https://packd.li/ble/v2

Het toestel kan een draadloze verbinding opbouwen naar toestellen die compatibel zijn met de technische standaard IEEE 802.15.4. De standaard IEEE 802.15.4 is een overdrachtsprotocol voor Wireless Personal Area Networks (WPAN). De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in sterke mate afhankelijk van de omgevingsvoorwaarden zoals bijv. de dikte en de samenstelling van muren, van radiografische storingsbronnen en van de verzendings-/ontvangsteigenschappen van het eindtoestel.

Applicatie (app)

Voor het gebruik van de Digital Connection is een applicatie vereist. Deze kunt u al naargelang het eindtoestel in de betreffende 'stores' downloaden:

let op dat de draadloze interface van het mobiele eindtoestel geactiveerd moet zijn.

Na de start van de applicatie en de geactiveerde Digital Connection kan een mobiel eindtoestel een verbinding maken met het meettoestel. Als de applicatie meerdere actieve meettoestellen herkent, kiest u het passende meettoestel uit de lijst. Bij de volgende start kan de verbinding naar dit meettoestel automatisch tot stand worden gebracht.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meettoestel moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

Technische gegevens (Technische veranderingen voorbehouden. 22W50)

Meetgrootheid	Materiaalvochtgehalte (capacitieve meting)LuchtvochtigheidOmgevingstemperatuurDauwpunttemperatuur
Modus	IndexBouwmaterialenReferentie
Functies	Automatische uitschakelingHOLDMAX
Meetbereik	Omgevingstemperatuur: -10°C ... 60°CLuchtvochtigheid (relatief): 20% ... 90%
Nauwkeurigheid	Omgevingstemperatuur: ± 1°CLuchtvochtigheid (absoluut): 20% ... 80% (± 3%)Luchtvochtigheid (relatief): <20% und >80% (± 5%)
Resolutie	Omgevingstemperatuur: 0,1°C Luchtvochtigheid (relatief): 0,1% Dauwpunttemperatuur: 0,1°C
Automatische uitschakeling	ja
Stroomvoorziejning	3 x 1,5V LR03 (AAA)
Chemisch systeem Alkaline
Gebruiksduur	ca. 55 uur
Werkomstandigheden	0°C ... 50°C, Luchtvochtigheid max. 20 ... 85% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 60°C, Luchtvochtigheid max. 85% rH, niet-condenserend
Bedrijfsgegevens radiografische module	Interface IEEE 802.15.4. LE ≥ 5.x (Digital Connection); Frequentieband: ISM band 2400-2483.5 MHz, 40 kanalen; Zendvermogen: max. 0,8 mW; Bandbreedte: 1,5 MHz; Bitrate: 1 Mbit/s; Modulatie: GFSK
Meeteenheid	% rM (relatieve materiaalvochtigheid) °C (Celsius) % rH (relatieve luchtvochtigheid)
Afmetingen (B x H x D)	65 mm x 227 mm x 29 mm
Gewicht	228 g (incl. batterijen)

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com

!
