| Tipo di prodotto | Apparecchio di misura dell'umidità (capacitivo) |
| Marca | Laserliner |
| Modello | MultiWetFinder Plus |
| Dimensioni (L x A x P) | 65 mm x 227 mm x 29 mm |
| Peso (batterie incluse) | 228 g |
| Alimentazione | 3 batterie 1,5 V LR03 (AAA) alcaline |
| Autonomia | Circa 55 ore |
| Modalità di misura | Modalità Indice (indipendente dal materiale) e modalità Materiali da costruzione (massetto cementizio, massetto anidrite, calcestruzzo) |
| Funzioni principali | Misura capacitiva dell'umidità, igrometro (temperatura, umidità relativa, punto di rugiada), display LED secco/umido/bagnato (12 barre), allarme acustico, funzione REF, funzione MAX, calibrazione automatica, spegnimento automatico regolabile (3 o 60 min), connessione digitale IEEE 802.15.4 (portata max 10 m) |
| Campo di misura (temperatura ambiente) | -10 °C a 60 °C |
| Campo di misura (umidità relativa dell'aria) | 20 % a 90 % UR |
| Precisione (temperatura ambiente) | ± 1 °C |
| Precisione (umidità relativa dell'aria) | 20 % a 80 % : ± 3 % ; <20 % o >80 % : ± 5 % |
| Risoluzione | Temperatura: 0,1 °C; umidità relativa: 0,1%; punto di rugiada: 0,1 °C |
| Condizioni operative | 0 °C a 50 °C, umidità max. 85% UR (senza condensa), altitudine max. 2000 m |
| Condizioni di stoccaggio | -10 °C a 60 °C, umidità max. 85% UR (senza condensa) |
| Manutenzione e pulizia | Pulire con un panno leggermente umido; evitare prodotti aggressivi, solventi e abrasivi. Rimuovere le batterie in caso di conservazione prolungata. Conservare in luogo asciutto e pulito. |
| Calibrazione | Consigliata una volta all'anno; contattare il servizio clienti UMAREX-LASERLINER |
| Sicurezza | Utilizzare in conformità con le specifiche. Non modificare l'apparecchio. Non utilizzare sotto tensione esterna. Rispettare le direttive RF (RED 2014/53/UE). Tenere fuori dalla portata dei bambini. |
| Riparabilità e pezzi di ricambio | Contattare il servizio post-vendita di UMAREX-LASERLINER per qualsiasi riparazione o calibrazione. |
| Informazioni generali | Conforme alle norme UE e GB. Riciclaggio secondo le direttive RAEE. Manuale completo disponibile su notice-facile.com |
Domande frequenti - MultiWetFinder Plus Laserliner
Domande degli utenti su MultiWetFinder Plus Laserliner
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale MultiWetFinder Plus - Laserliner e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MultiWetFinder Plus del marchio Laserliner.

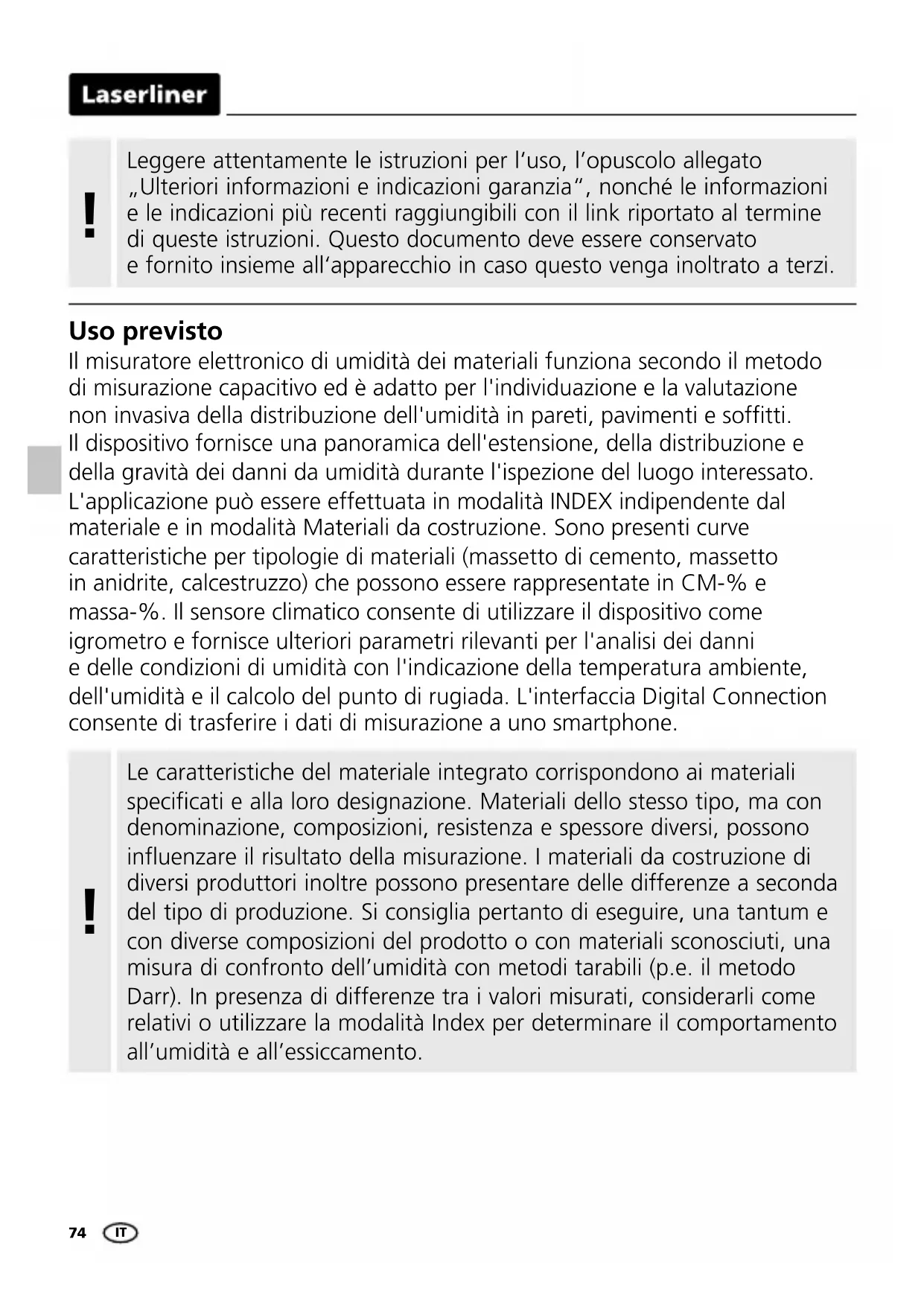

MANUALE UTENTE MultiWetFinder Plus Laserliner
Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.
Uso previsto

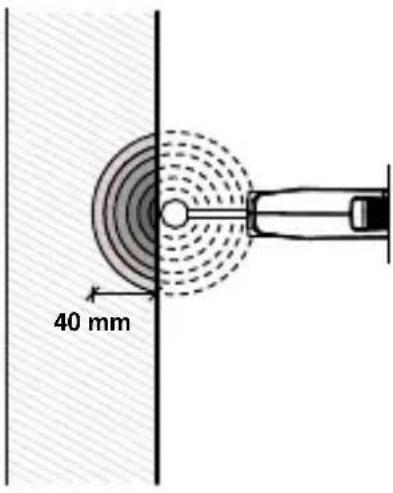

Il misuratore elettronico di umidità dei materiali funziona secondo il metodo di misurazione capacitivo ed è adatto per l'individuazione e la valutazione non invasiva della distribuzione dell'umidità in pareti, pavimenti e soffitti. Il dispositivo fornisce una panoramica dell'estensione, della distribuzione e della gravità dei danni da umidità durante l'ispezione del luogo interessato. L'applicazione può essere effettuata in modalità INDEX indipendente dal materiale e in modalità Materiali da costruzione. Sono presenti curve caratteristiche per tipologie di materiali (massetto di cemento, massetto in anidrite, calcestruzzo) che possono essere rappresentate in CM-% e massa-%. Il sensore climatico consente di utilizzare il dispositivo come igrometro e fornisce ulteriori parametri rilevanti per l'analisi dei danni e delle condizioni di umidità con l'indicazione della temperatura ambiente, dell'umidità e il calcolo del punto di rugiada. L'interfaccia Digital Connection consente di trasferire i dati di misurazione a uno smartphone.
!
Le caratteristiche del materiale integrato corrispondono ai materiali specificati e alla loro designazione. Materiali dello stesso tipo, ma con denominazione, composizioni, resistenza e spessore diversi, possono influenzare il risultato della misurazione. I materiali da costruzione di diversi produttori inoltre possono presentare delle differenze a seconda del tipo di produzione. Si consiglia pertanto di eseguire, una tantum e con diverse composizioni del prodotto o con materiali sconosciuti, una misura di confronto dell'umidità con metodi tarabili (p.e. il metodo Darr). In presenza di differenze tra i valori misurati, considerarli come relativi o utilizzare la modalità Index per determinare il comportamento all'umidità e all'essiccamento.
!
Per le modalità di funzionamento interne dell'apparecchio, la misura in percentuale e l'analisi dell'umidità del materiale possono essere rilevate tramite l'indicatore LED, solo se il materiale e le suddette curve caratteristiche interne corrispondono.
Indicazioni generali di sicurezza
- Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
- Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
- Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
- Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
- Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
- La testa sferica di misura non deve essere utilizzata sotto tensione esterna.
- Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
Indicazioni di sicurezza
Lavorare in presenza di radiazione RF
- L'apparecchio di misurazione è dotato di un'interfaccia per la trasmissione via radio. L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva RED 2014/53/UE.
- Con la presente Umarex GmbH & Co. KG dichiara che il tipo di impianto radiotrasmittente MultiWet-Finder Plus soddisfa i requisiti essenziali e le altre disposizioni della direttiva europea “Radio Equipment Richtlinie” 2014/53/UE (RED).
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://packd.li/ll/akx/ce
Laserliner

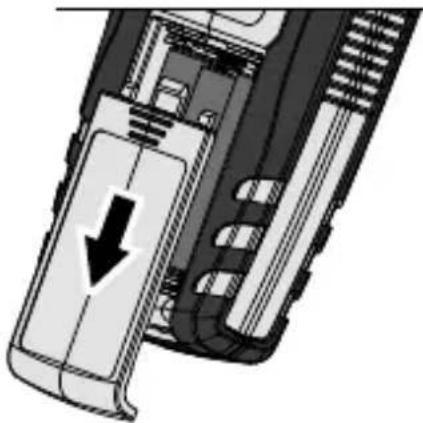

1 Inserimento e rimozione delle batterie
Aprire il vano batterie situato sul retro dell'alloggiamento e inserire 3 batterie da 1,5 V LR03 (AAA). Fare attenzione alla corretta polarità. Riposizionare il coperchio del vano batterie. A questo punto il dispositivo può essere acceso. Prima della rimozione delle batterie, il dispositivo deve essere spento.
1 ON/OFF
Indice di commutazione,
Modalità materiale da costruzione;
Confermare la selezione
2 Misura
3 Menu di impostazione
4 Funzione MAX;
Selezionare il gruppo di materiali
5 Funzione REF
6 Testina a sfera di misurazione
7 Sensore climatico
Indicatore LED di bagnato/asciutto
LED a 12 barre:
LED da 0 a 4 verdi = asciutto
LED da 5 a 7 gialli = umido
LED da 8 a 12 rossi = bagnato

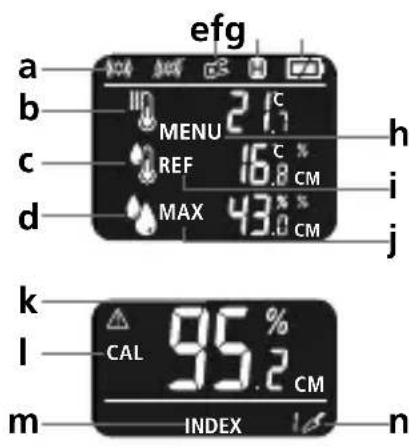

a Attivazione/disattivazione della segnalazione acustica
b Temperatura ambiente
c Temperatura del punto di rugiada
d Umidità
e Digital Connection attiva
f AutoHold (Mantenimento automatico dei valori)
g Stato di carica delle batterie
h Modalità menu attivata
i Valore di riferimento
j Valore misurato massimo
k umidità relativa del materiale
I Calibrazione
m Modalità Index selezionata
n Modalità Materiali da costruzione selezionata

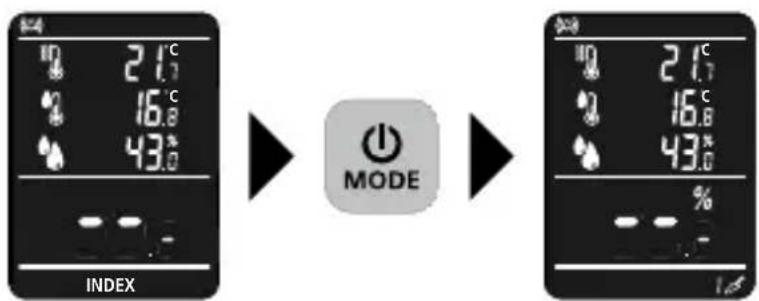

3 Selezionare la modalità
L'apparecchio ha 2 modalità per la misurazione dell'umidità in funzione del tipo di materiale. Tramite il tasto "MODE" è possibile passare dalla modalità INDEX principale, indipendente dal materiale, alla modalità aggiuntiva Materiali da costruzione.

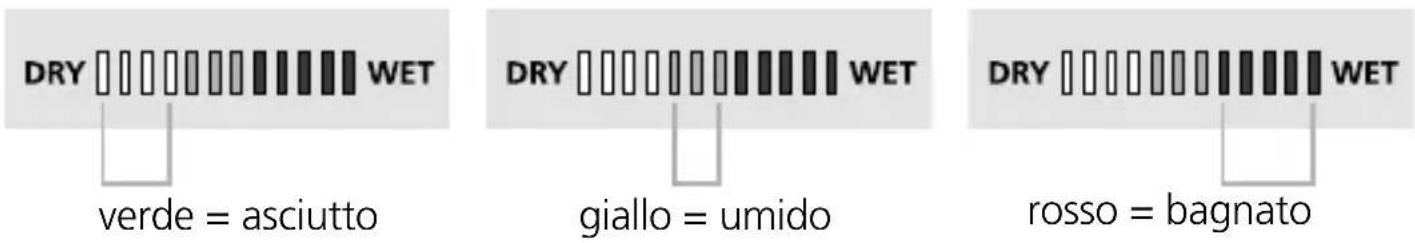

4 Indicatore LED di bagnato/asciutto
Oltre alla visualizzazione numerica del valore misurato in % di umidità relativa del materiale, il display a LED offre un'ulteriore valutazione visiva dell'umidità. Le caratteristiche del materiale fisso sono memorizzate per il massetto di cemento, il massetto di anidrite e il calcestruzzo. In modalità INDEX, è possibile impostare un valore di soglia individuale. Con l'aumentare della percentuale di umidità, si accendono in relazione gli indicatori LED da sinistra a destra. Le 12 barre dell'indicatore LED sono suddivise in 4 verdi (indicazione di asciutto), 3 gialle (umido) e 5 rosse (bagnato). Se il materiale è bagnato viene emesso anche un segnale acustico.
La classificazione "asciutto" significa che i materiali hanno raggiunto l'umidità condizionata in una stanza riscaldata e possono, generalmente, essere ulteriormente lavorati.

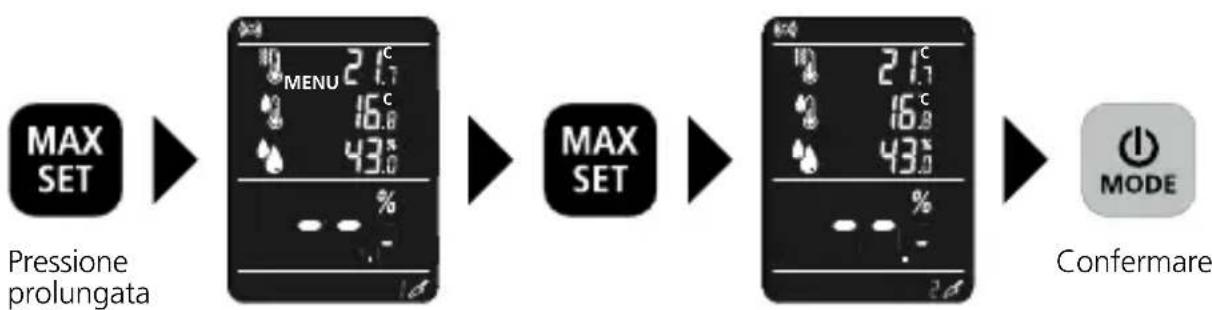

5 Selezione del materiale
Sono presenti 3 gruppi di materiali: Massetto di cemento, massetto in anidrite, calcestruzzo che possono essere rappresentate in CM-% e massa-%. In caso di riavvio, viene mantenuto l'ultimo materiale utilizzato.
Gruppi di materiali
| Massetto di cemento Massa % | Massetto in anidrite Massa % | Calcestruzzo Massa % | Massetto di cemento CM-% | Massetto in anidrite CM-% | Calcestruzzo CM-% |

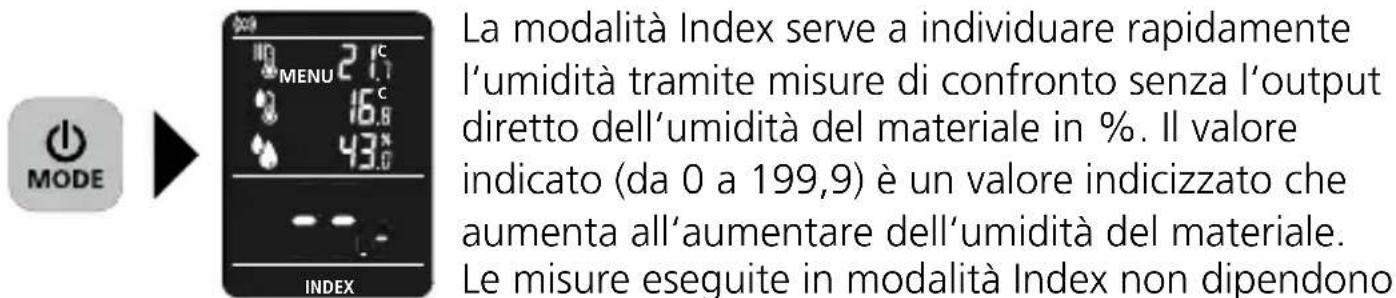

6 Modalità Index
dal materiale o sono per materiali per i quali non sono memorizzate curve caratteristiche. Se i valori ottenuti dalle misure di confronto sono molto diversi, l'andamento dell'umidità nel materiale può essere localizzato rapidamente.

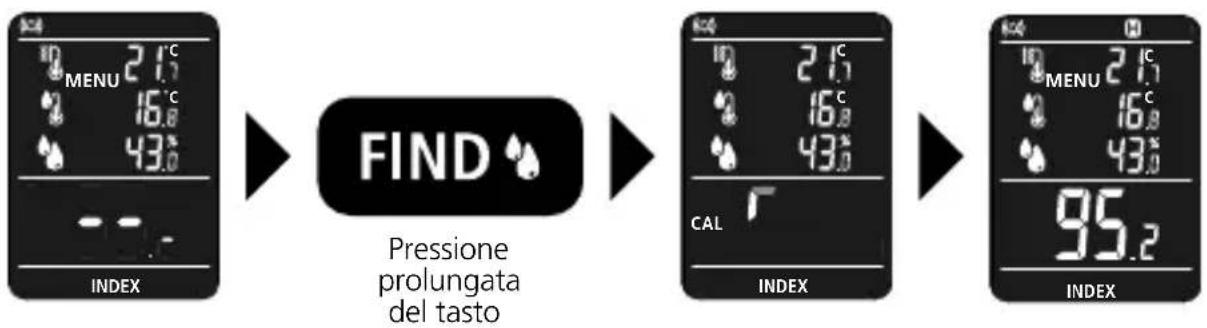

7 Procedura di misurazione
Il dispositivo si avvia automaticamente in modalità Index e richiede sempre una calibrazione dello zero obbligatoria in aria per compensare le influenze delle condizioni ambientali. Durante la calibrazione, la testina sferica di misurazione non deve entrare in contatto con le mani o con gli oggetti dell'utente. Per la calibrazione dello zero, tenere premuto il tasto "FIND" e posizionare l'unità in uno spazio libero. Continuare a tenere premuto il tasto "FIND" dopo il segnale acustico e posizionare la testina sferica di misurazione perpendicolarmente al materiale da misurare. Quando sul display viene visualizzato il valore di misurazione, è possibile rilasciare il tasto "FIND". Il valore misurato viene impostato automaticamente.
8 Indicazioni d'uso
- Il luogo di misurazione deve essere privo di sporcizia prima della misurazione.
- Il dispositivo impiega circa 15 minuti per adattarsi al clima dell'ambiente, a seconda del luogo di utilizzo.
- Spingere sempre con forza costante la testina sferica di misura contro il materiale da misurare.
- Durante la misurazione, evitare di inclinarsi, di scivolare sul materiale da misurare e di appoggiarsi su di esso.
- La densità apparente del materiale misurato ha una notevole influenza sul risultato della misurazione; più è alta, più alto sarà il valore di misurazione rilevato.
- Le superfici ruvide danno luogo a letture eccessivamente basse.
- Nel caso in cui il sensore rilevi la presenza di metallo (ad es. tubi, viti, cavi) nel materiale da misurare, si otterrà un valore di misurazione drasticamente aumentato e irrilevante.
- Quando si posiziona la testina sferica negli angoli, viene visualizzato un valore di misurazione più elevato rispetto alle superfici diritte, in quanto la testina sferica di misurazione acquisisce una quantità maggiore di materia. Dagli angoli è necessario mantenere una distanza di 10 centimetri.
- I valori di misurazione in percentuale nella modalità Materiali sono indicazioni di tendenza e non sostituiscono, ad esempio, la verifica esatta della predisposizione del massetto per la copertura.
- Per ottenere letture corrette, il sensore climatico non deve essere coperto con le mani.

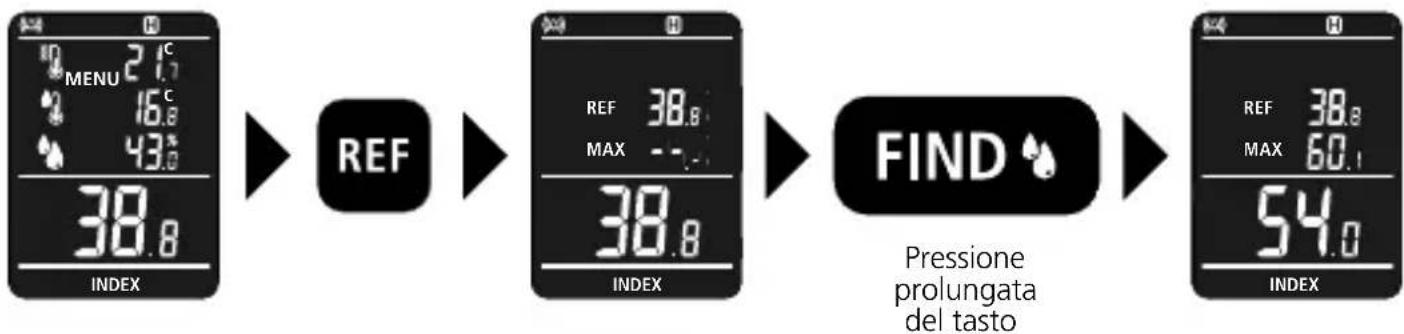

9 Funzione REF
La funzione del valore di riferimento consente di ottenere una panoramica sulla distribuzione dell'umidità nelle pareti. Individuare un punto asciutto sul materiale da misurare e determinare il contenuto di umidità come descritto nel capitolo 6 "Procedura di misurazione". Mantenere il valore misurato come valore di riferimento premendo il tasto "REF". Eseguire una misurazione dell'umidità in un altro punto. In questo modo si otterrà una panoramica sul valore di riferimento, sul valore massimo misurato e quello corrente.

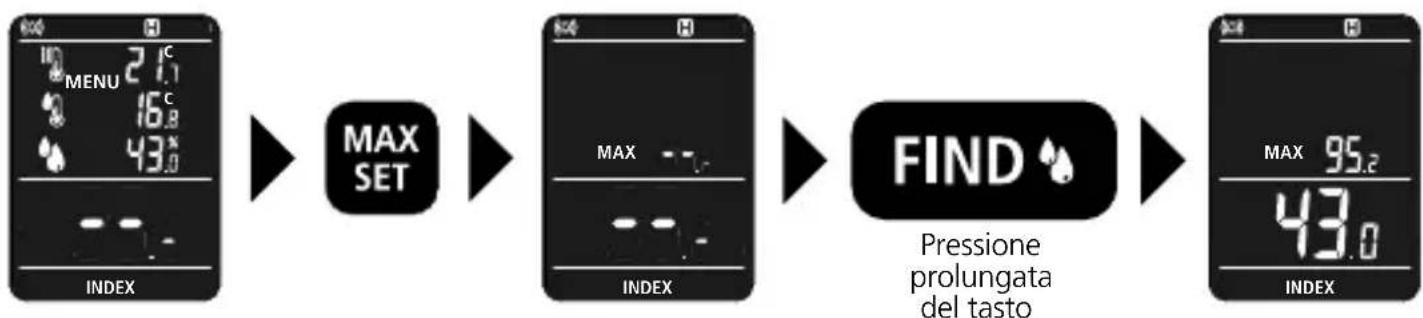

10 Funzione MAX
Il dispositivo è in grado di mantenere il valore MAX solo nell'ambito di una procedura di misurazione. Dopo la misurazione verrà visualizzato il valore MAX. Se si effettua una nuova misurazione tenendo premuto il tasto "FIND", verranno visualizzati il valore MAX e il valore corrente.

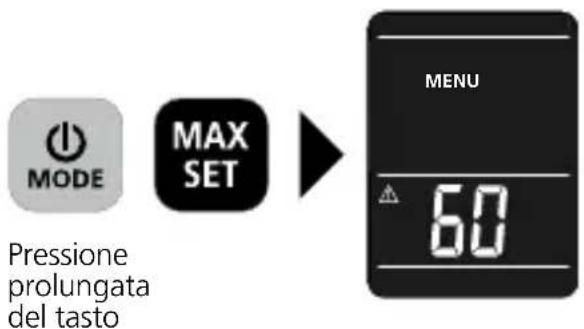

11.0 Menu di impostazione
I enendo premuti contemporaneamente i tasti ON/OFF e MAX, si accede al menu. In quest'ultimo è possibile impostare il valore di soglia di asciutto, la segnalazione e lo spegnimento automatico.

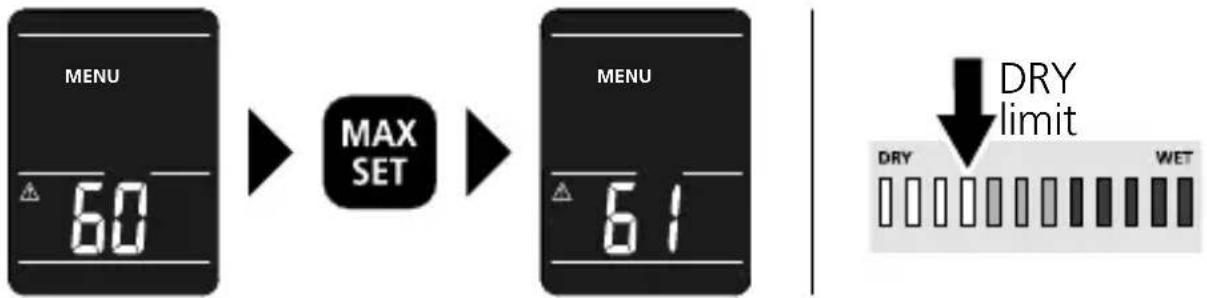

11.1 Impostazione del valore di soglia di asciutto
L'indicatore LED Dry/Wet (asciutto/bagnato) è programmato sulla relativa curva caratteristica del materiale, così che i LED visualizzano anche lo stato del materiale (asciutto, umido o bagnato). Tenendo premuti contemporaneamente i tasti "MODE" e "MAX SET", si accede al menu. Tramite la pressione del tasto "MAX SET", è possibile impostare il valore di soglia di "asciutto" (Dry Limit) esclusivamente in modalità INDEX. Tale valore di soglia deve essere definito in base alla situazione specifica dell'applicazione. Non appena viene selezionata la modalità Materiale da costruzione, l'indicazione a LED avverrà in base alle caratteristiche del materiale memorizzato.

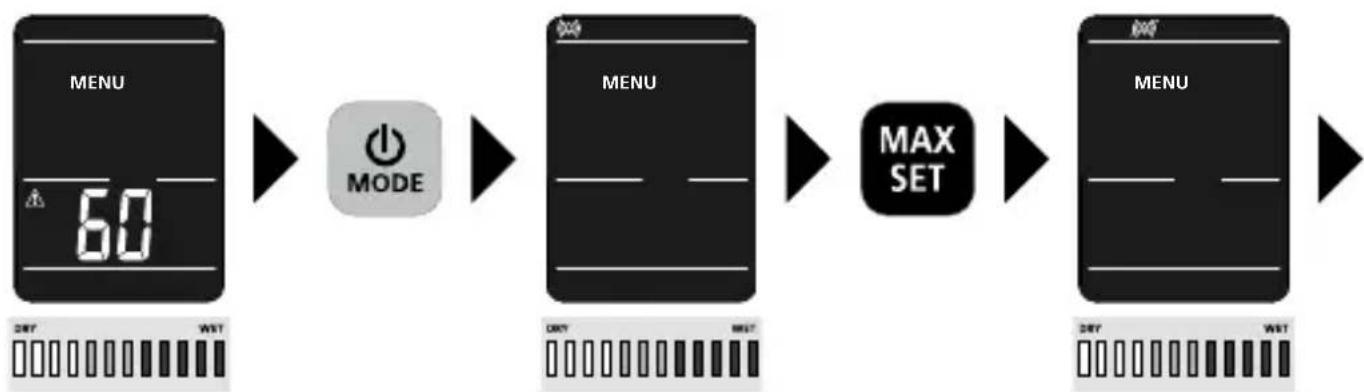

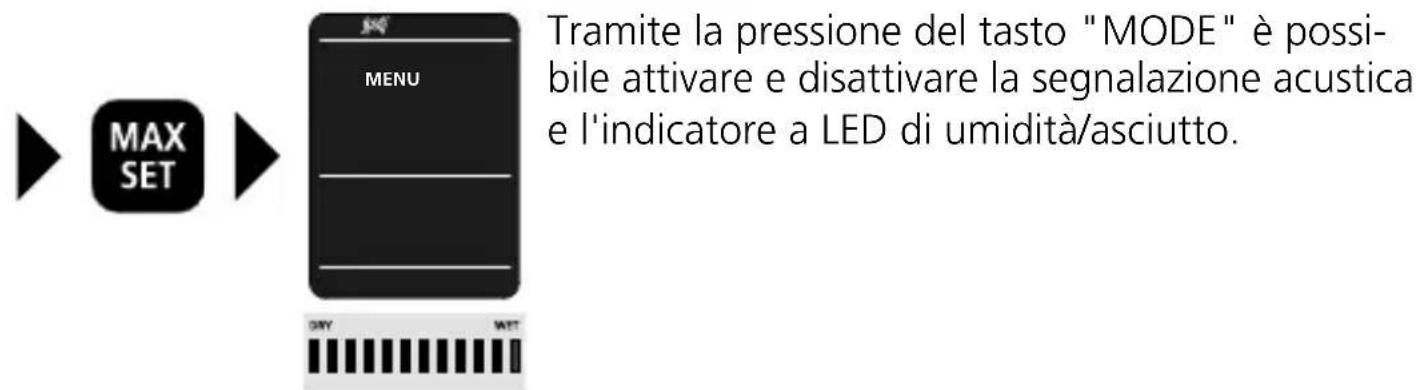

11.2 Segnalazione / Indicatore a LED


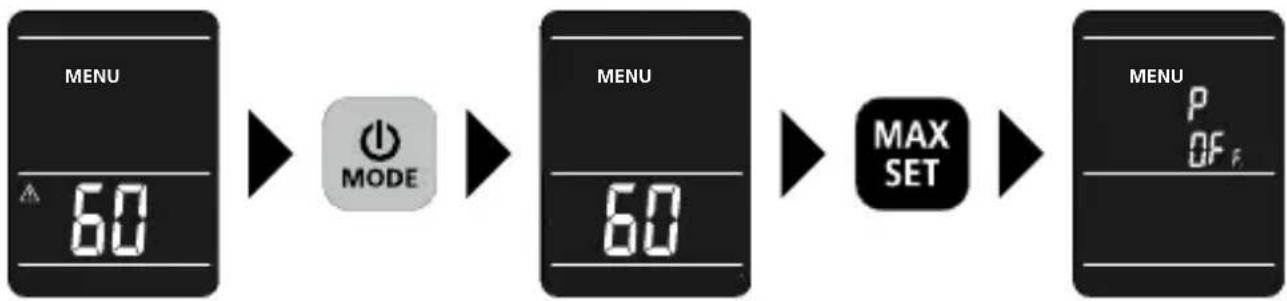

11.3 Spegnimento automatico
Il dispositivo è dotato di una funzione di spegnimento automatico.
Lo spegnimento automatico può essere impostato a 3 o a 60 minuti..
Se si utilizza il dispositivo come igrometro per monitorare il clima ambiente, è opportuno impostare il dispositivo in modo tale che si spenga automaticamente dopo 60 minuti.
Trasmissione dati
Questo dispositivo presenta una funzione Digital Connection che consente di trasmettere i dati via radio a terminali mobili dotati di interfaccia radio (ad es. smartphone o tablet).
Per i requisiti di sistema necessari per Digital Connection consultare
Questo dispositivo può stabilire un collegamento radio con apparecchi compatibili con lo standard di comunicazione radio IEEE 802.15.4. Lo standard di comunicazione radio IEEE 802.15.4 è un protocollo di trasferimento dati per reti domestiche WPAN. La portata massima è di 10 m dal terminale e dipende fortemente dalle condizioni ambientali, come ad es. lo spessore e la composizione di pareti, fonti di disturbo per la trasmissione via radio, nonché dalle caratteristiche di invio / ricezione del terminale.
Applicazione (app)
Per utilizzare la funzione Digital Connection è necessaria un'applicazione che può essere scaricata dai vari store a seconda del tipo di terminale:
Accertarsi che l'interfaccia radio del terminale mobile sia attivata.
Una volta avviata l'applicazione e con la funzione Digital Connection attivata, si può stabilire una connessione tra un terminale mobile e il dispositivo di misurazione. Se l'applicazione rileva più di un apparecchio di misurazione, selezionare quello di interesse.
All'avvio successivo l'apparecchio di misurazione sarà connesso automaticamente.
Indicazioni per la manutenzione e la cura
Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.
Calibrazione
L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento.
Si consigliano intervalli di taratura annuali. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.
Dati tecnici (Con riserva di modifiche tecniche. 22W50)
| Parametri di misura | Umidità dei materiali (metodo capacitivo)Umidità dell'ariaTemperatura ambienteTemperatura del punto di rugiada |
| Modalità | IndexMateriali da costruzioneRiferimento |
| Funzioni | Spegnimento automaticoHOLDMAX |
| Campo di misura | Temperatura ambiente: -10°C ... 60°CUmidità dell'aria (relativo): 20% ... 90% |
| Precisione | Temperatura ambiente: ± 1°CUmidità dell'aria (assoluto): 20% ... 80% (± 3%)Umidità dell'aria (relativo): <20% e >80% (± 5%) |
| Risoluzione | Temperatura ambiente: 0,1°CUmidità dell'aria (relativo): 0,1%Temperatura del punto di rugiada: 0,1°C |
| Spegnimento automatico | sì |
| Alimentazione | 3 x 1,5V LR03 (AAA) |
| Sistema chimico Alkaline | |
| Durata di esercizio | circa 55 ore |
| Condizioni di lavoro | 0°C ... 50°C, Umidità dell'aria max. 20 ... 85% rH, non condensante, Altezza di lavoro max. 2000 m sopra il livello del mare (zero normale) |
| Condizioni di stoccaggio | -10°C ... 60°C, Umidità dell'aria max. 85% rH, non condensante |
| Dati di esercizio del modulo radio | Interfaccia IEEE 802.15.4. LE ≥ 5.x (Digital Connec-tion); banda di frequenza: banda ISM 2400-2483.5 MHz, 40 canali; Potenza di trasmissione: max 0,8 mW; Larghezza di banda: 1,5 MHz; Velocità di trasmissione: 1 Mbit/s; Modulazione: GFSK |
| Unità di misura | % rM (umidità relativa dei materiali)°C (Celsius)% rH (umidità relativa dell'aria) |
| Dimensioni (L x A x P) | 65 mm x 227 mm x 29 mm |
| Peso | 228 g (con pile) |
Disposizioni valide in UE e Regno unito e smaltimento
L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.
Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime.
