BEDIENUNGSANLEITUNG MultiWetFinder Plus Laserliner

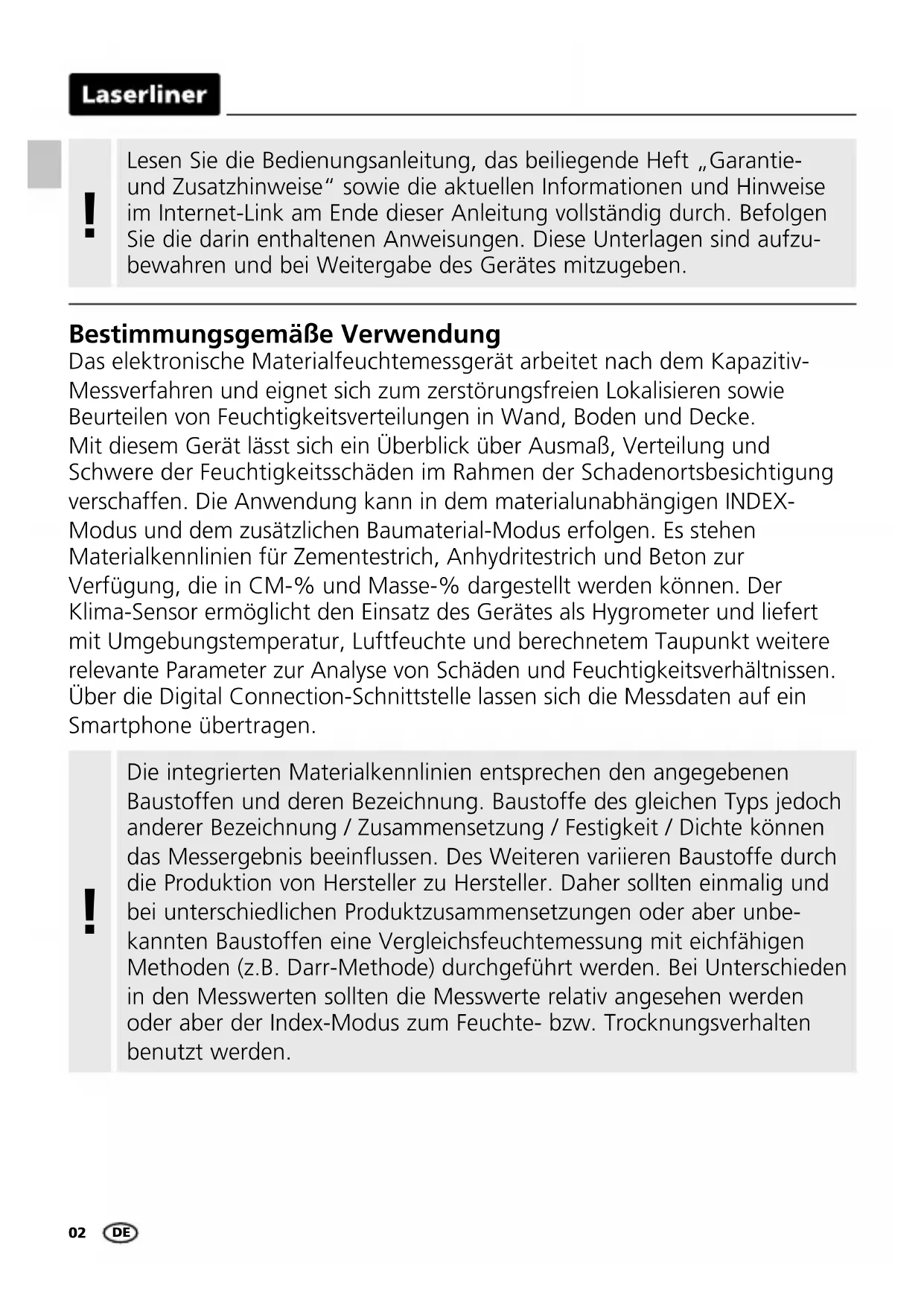

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzu- bewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäße Verwendung Das elektronische Materialfeuchtemessgerät arbeitet nach dem Kapazitiv- Messverfahren und eignet sich zum zerstörungsfreien Lokalisieren sowie Beurteilen von Feuchtigkeitsverteilungen in Wand, Boden und Decke. Mit diesem Gerät lässt sich ein Überblick über Ausmaß, Verteilung und Schwere der Feuchtigkeitsschäden im Rahmen der Schadenortsbesichtigung verschaffen. Die Anwendung kann in dem materialunabhängigen INDEX- Modus und dem zusätzlichen Baumaterial-Modus erfolgen. Es stehen Materialkennlinien für Zementestrich, Anhydritestrich und Beton zur Verfügung, die in CM-% und Masse-% dargestellt werden können. Der Klima-Sensor ermöglicht den Einsatz des Gerätes als Hygrometer und liefert mit Umgebungstemperatur, Luftfeuchte und berechnetem Taupunkt weitere relevante Parameter zur Analyse von Schäden und Feuchtigkeitsverhältnissen. Über die Digital Connection-Schnittstelle lassen sich die Messdaten auf ein Smartphone übertragen. Die integrierten Materialkennlinien entsprechen den angegebenen Baustoffen und deren Bezeichnung. Baustoffe des gleichen Typs jedoch anderer Bezeichnung / Zusammensetzung / Festigkeit / Dichte können das Messergebnis beeinflussen. Des Weiteren variieren Baustoffe durch die Produktion von Hersteller zu Hersteller. Daher sollten einmalig und bei unterschiedlichen Produktzusammensetzungen oder aber unbe- kannten Baustoffen eine Vergleichsfeuchtemessung mit eichfähigen Methoden (z.B. Darr-Methode) durchgeführt werden. Bei Unterschieden in den Messwerten sollten die Messwerte relativ angesehen werden oder aber der Index-Modus zum Feuchte- bzw. Trocknungsverhalten benutzt werden. !MultiWet-Finder Plus

Allgemeine Sicherheitshinweise – Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein. – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren. – Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezikation. – Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus. – Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist. – Der Messkugel-Kopf darf nicht unter Fremdspannung betrieben werden. – Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes. Sicherheitshinweise Umgang mit RF Funkstrahlung – Das Messgerät ist mit einer Funkschnittstelle ausgestattet. Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein. – Hiermit erklärt Umarex GmbH & Co KG, dass der Funkanlagentyp MultiWet-Finder Plus den wesentlichen Anforderungen und sonstigen Bestimmung-en der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://packd.li/ll/akx/ce Aufgrund der internen Arbeitsweise des Gerätes kann die Material- feuchtemessung in %, sowie die Auswertung des Feuchtegehaltes über die LED-Anzeige nur ermittelt werden, wenn das Material identisch zu den erwähnten internen Materialkennlinien ist. !04

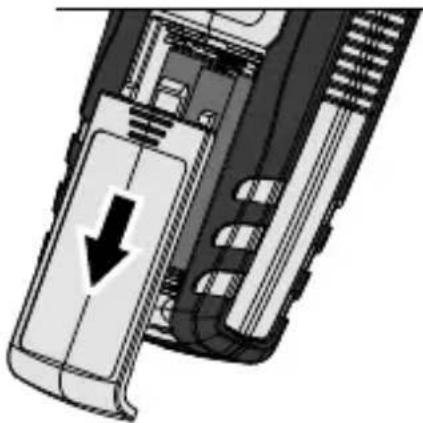

Einsetzen und Entnahme der Batterien Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie die 3 x 1,5V LR03 (AAA) ein. Dabei auf korrekte Polarität achten. Setzen Sie den Batteriefachdeckel wieder ein. Das Gerät kann jetzt eingeschaltet werden. Vor der Entnahme von Batterien muss das Gerät ausgeschaltet werden.

ON/OFF Umschaltung Index-, Baumaterial-Modus; Auswahl bestätigen Messen Einstellungsmenü MAX-Funktion; Materialgruppe auswählen REF-Funktion Mess-Kugelkopf Klima-Sensor 1 sec

Akustischer Alarm an/aus Umgebungstemperatur Taupunkttemperatur Luftfeuchtigkeit Digital Connection aktiv AutoHold Batterie-Ladezustand Menü-Modus aktiviert Referenzwert Maximaler Messwert relative Materialfeuchte Kalibrierung Index-Modus ausgewählt Baumaterial-Modus ausgewählt INDEX

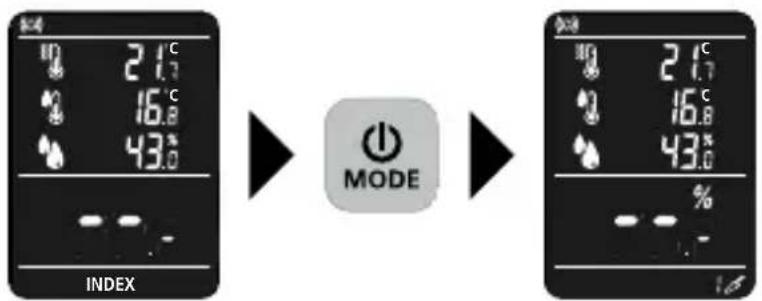

Das Gerät verfügt über 2 Modi zur Feuchtigkeitsmessung, in Abhängigkeit zum Material. Durch Drücken der Taste "MODE" wechselt man zwischen dem zentralen, materialunabhängigen INDEX-Modus und dem zusätzlichen Baumaterial-Modus. INDEX

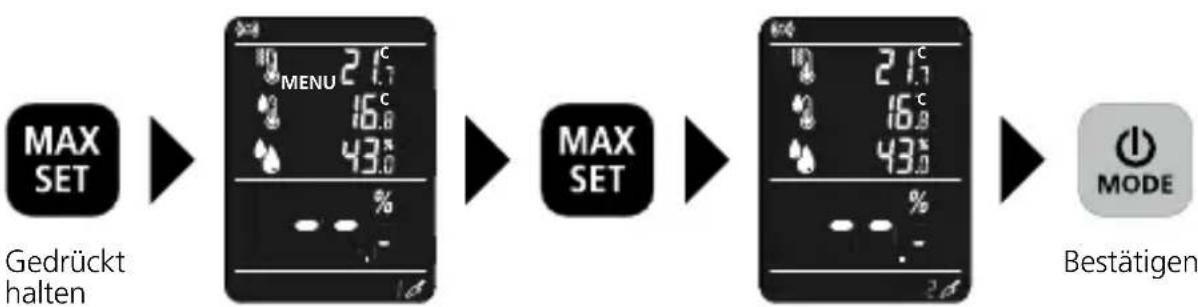

Es gibt 3 Materialgruppen: Zementestrich, Anhydritestrich und Beton jeweils in Masse-% und CM-%. Nach einem Neustart wird das zuletzt verwendete Material beibehalten. Gedrückt halten Bestätigen INDEX

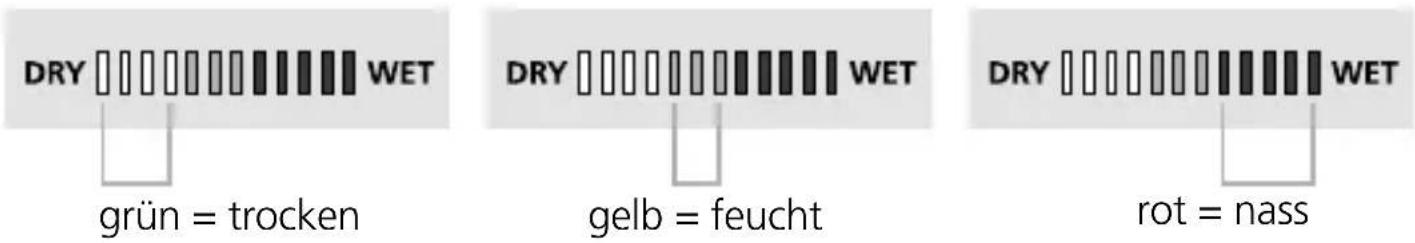

MAXREFCALCMCM MENU Zementestrich Masse-% Anhydrit- Estrich Masse-% Beton Masse-% Zementestrich CM-% Anhydrit- Estrich CM-% Beton CM-% Materialgruppen Neben der numerischen Messwertanzeige in % relative Materialfeuchte bietet die LED-Anzeige eine zusätzliche visuelle Auswertung der Feuchte. Für Zementestrich, Anhydritestrich und Beton sind feste Materialkennlinien eingespeichert. Im INDEX-Modus können Sie einen individuellen Schwellenwert festlegen. Mit zunehmendem Feuchtegehalt verändert sich die LED-Anzeige von links nach rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe (feucht) und 5 rote (nass) Segmente. Bei nassem Material ertönt zusätzlich ein akustisches Signal. Nass/Trocken LED-Anzeige grün = trocken gelb = feucht rot = nass Die Einstufung „trocken“ bedeutet, dass die Materialien in einem beheizten Raum die Ausgleichsfeuchte erreicht haben und somit in der Regel für die weitere Verarbeitung geeignet sind. !MultiWet-Finder Plus

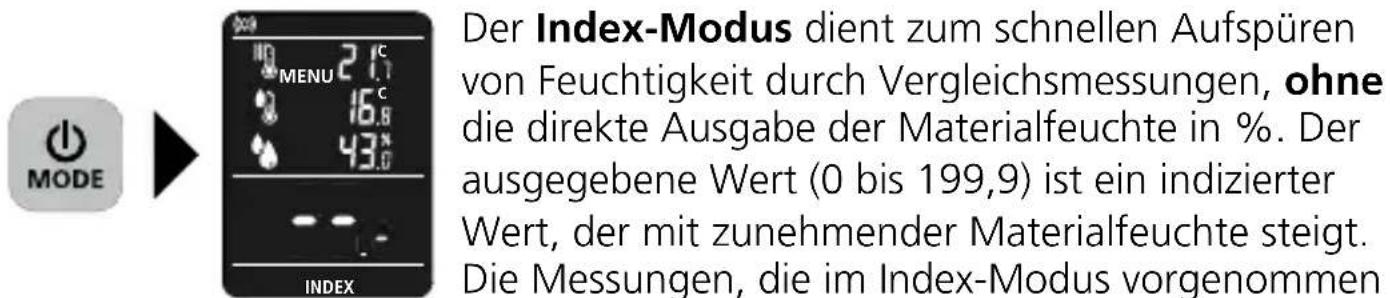

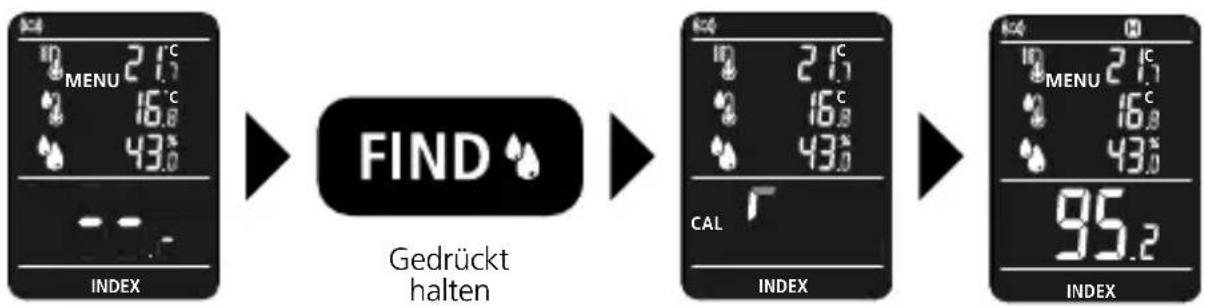

Der Index-Modus dient zum schnellen Aufspüren von Feuchtigkeit durch Vergleichsmessungen, ohne die direkte Ausgabe der Materialfeuchte in %. Der ausgegebene Wert (0 bis 199,9) ist ein indizierter Wert, der mit zunehmender Materialfeuchte steigt. Die Messungen, die im Index-Modus vorgenommen werden, sind materialunabhängig bzw. für Materialien, für die keine Kennlinien hinterlegt sind. Bei stark abweichenden Werten innerhalb der Vergleichs- messungen ist ein Feuchtigkeitsverlauf im Material schnell zu lokalisieren. Das Gerät startet automatisch im Index-Modus und benötigt immer zwingend eine Null-Kalibrierung in der Luft, um die Einüsse der Umgebungsbedin- gungen auszugleichen. Während der Kalibrierung darf der Mess-Kugelkopf nicht die Hände des Anwenders oder Gegenstände berühren. Zur Null-Kalibrie- rung halten Sie die Taste "FIND" gedrückt und das Gerät in den freien Raum. Halten Sie die Taste "FIND" nach Ertönen des Pieptons weiterhin gedrückt und positionieren Sie den Mess-Kugelkopf senkrecht zum Messgut. Wenn der Messwert im Display erscheint, können Sie die Taste "FIND" loslassen. Der Messwert wird automatisch xiert. Index-Modus

Gedrückt halten INDEX

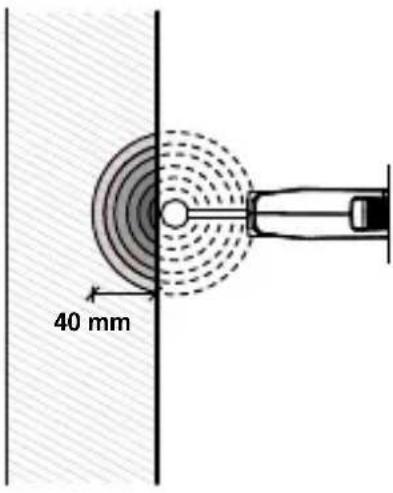

REF-Funktion – Der Messort sollte vor der Messung von Verschmutzungen befreit werden.– Das Gerät benötigt circa 15 Minuten zum Aklimatisieren mit dem Raumklima, abhängig vom Einsatzort.– Drücken Sie den Mess-Kugelkopf immer mit konstanter Stärke gegen das Messgut.– Kippen beim Messvorgang nicht ab, rutschen Sie nicht über das Messgut uns stützen Sie sich nicht darauf ab.– Die Rohdichte des Messgutes hat erheblichen Einuss auf das Messergebnis; je höher sie ist, desto höher ist der ermittelte Messwert. – Raue Oberächen führen dazu, dass ein zu niedriger Messwert angezeigt wird. – Wenn im Messgut enthaltenes Metall (beispielsweise Rohre, Schrauben, Leitungen) vom Sensor erfasst wird, resultiert ein sprunghaft erhöhter und nicht aussagekräftiger Messwert. – Bei der Positionierung des Kugelkopfes in Ecken wird ein höherer Messwert angezeigt als an geraden Flächen, weil mehr Substanz vom Mess-Kugelkopf erfasst wird. Ein Abstand von 10 Zentimetern muss von der Ecke eingehalten werden.– Die prozentualen Messwerte im Materialmodus sind Tendenzen und ersetzten beispielsweise nicht das genau Prüfen der Belegreife von Estrich.– Der Klima-Sensor darf zur Ermittlung von korrekten Messwerten nicht mit der Hand überdeckt werden.Anwendungshinweise 40 mmGedrückt halten INDEXCC MAX REF CALCM

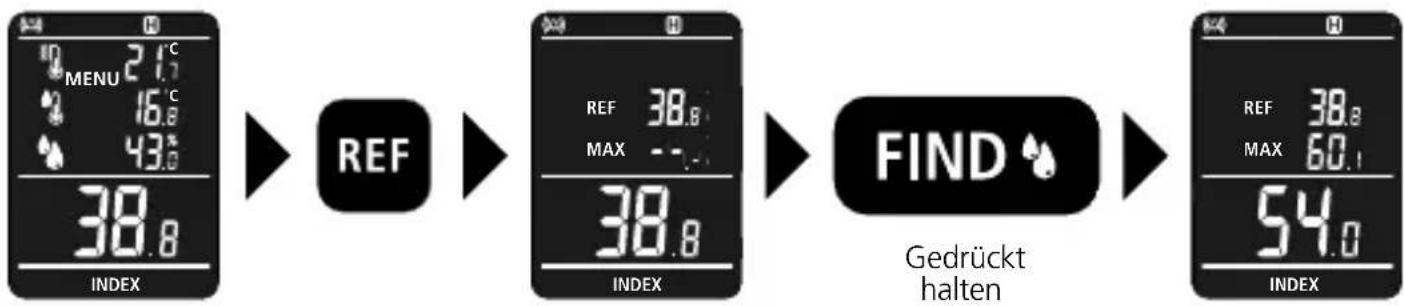

Mit Referenz-Funktion können Sie sich einen Überblick über die Feuchtigkeits- verteilung in der Wand verschaffen. Suchen Sie eine trockene Stelle am Messgut und ermitteln Sie den Feuchtigkeisgehalt wie in Kapitel 6 "Messvorgang" beschrieben. Halten Sie den Messwert durch Drücken der Taste "REF" als Referenzwert fest. Führen Sie eine Feuchtigkeitsmessung an einer anderen Stelle durch. Sie erhalten eine Übersicht von Referenzwert, maximalem Messwert und aktuellem Messwert.MAX-Funktion

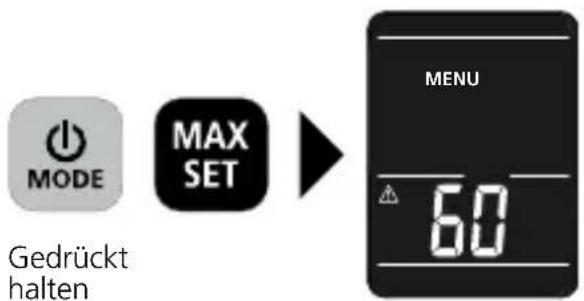

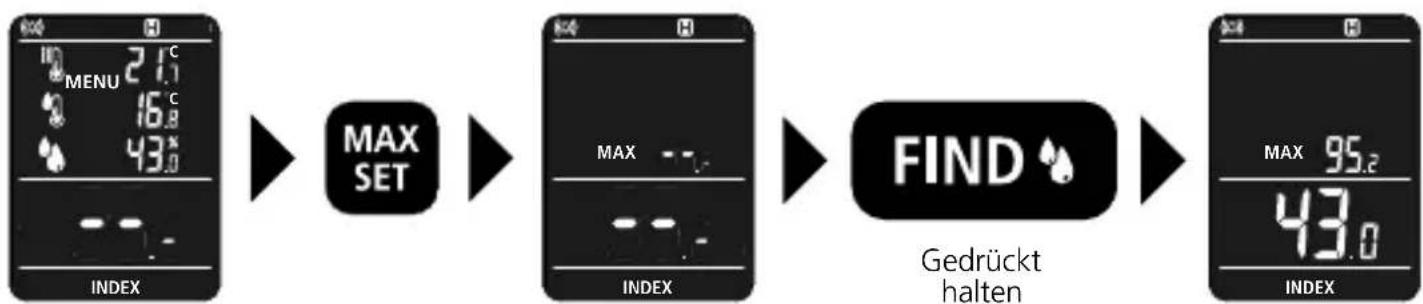

Durch gleichzeitiges Gedrückthalten der ON/OFF- und MAX-Taste gelangt man in das Menü. Hier kann man den Trocken-Schwellenwert, den Alarm und die Auto Abschaltung einstellen. Einstellungsmenü Gedrückt haltenDas Gerät kann den MAX-Wert nur innerhalb eines Messvorganges halten. Nach dem Messvorgang wird der MAX-Wert angezeigt. Bei erneutem Messen durch Gedrückthalten der Taste "FIND" werden der MAX-Wert und der aktuelle Wert angezeigt. INDEXCCMAXREFCALCM

Einstellung des Trocken-Schwellenwertes Alarm / LED-Anzeige

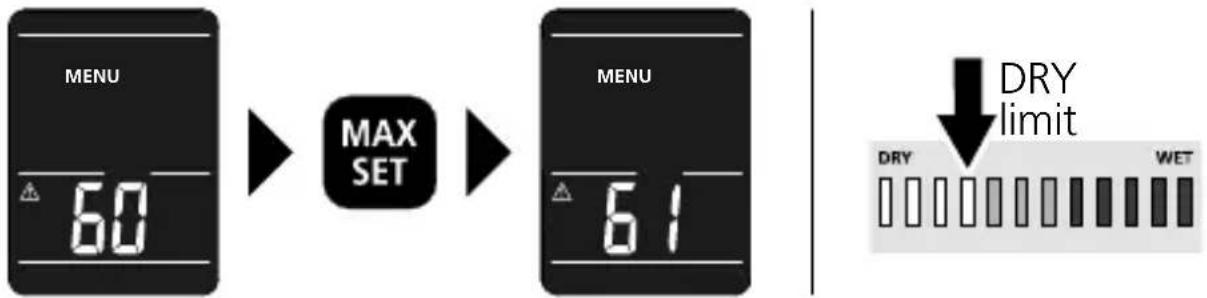

MENU Der Nass/Trocken LED-Indikator ist auf die entsprechenden Materialkennlinien programmiert, sodass die LED‘s zusätzlich Auskunft geben, ob das Material als trocken, feucht oder nass einzustufen ist. Durch gleichzeitiges Gedrückthalten der Tasten "MODE" und "MAX SET" gelangen Sie in das Menü. Mit Drücken der Taste "MAX SET" können Sie ausschließlich im INDEX-Modus den Schwellenwert für "trocken" (Dry Limit) einstellen. Diesen Schwellenwert müssen Sie abhängig von der spezischen Anwendungssituation festlegen.Sobald der Baumaterial-Modus ausgewählt ist, erfolgt die LED-Anzeige basierend auf den eingespeicherten Materialkennlinien. DRY limit INDEXCCMAXREFCALCMCMCM MENU INDEX

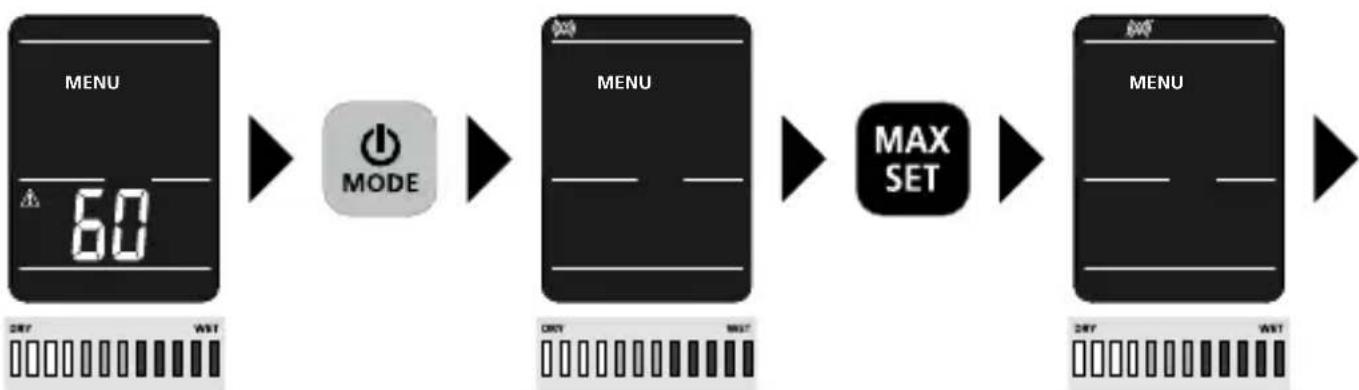

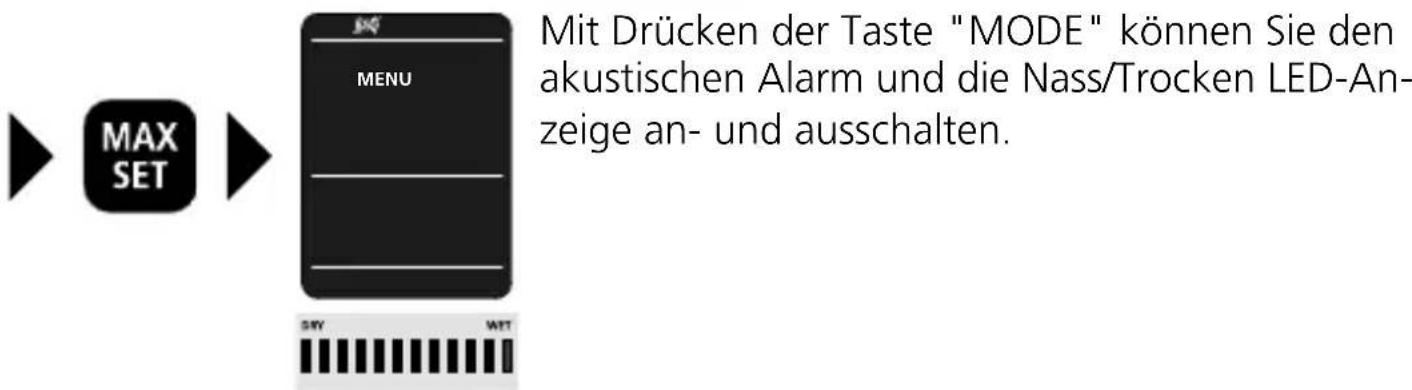

MENU Mit Drücken der Taste "MODE" können Sie den akustischen Alarm und die Nass/Trocken LED-An-zeige an- und ausschalten.MultiWet-Finder Plus

DatenübertragungDas Gerät verfügt über eine Digital Connection, welche die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Funkschnittstelle erlaubt (z.B. Smartphone, Tablet).Die Systemvoraussetzung für eine Digital Connection nden Sie unter https://packd.li/ble/v2Das Gerät kann eine Funkverbindung mit Funkstandard IEEE 802.15.4 kompatiblen Geräten aufbauen. Der Funkstandard IEEE 802.15.4 ist ein Übertragungsprotokoll für Wireless Personal Area Networks (WPAN). Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.Applikation (App)Zur Nutzung der Digital Connection wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen:Auto Abschaltung

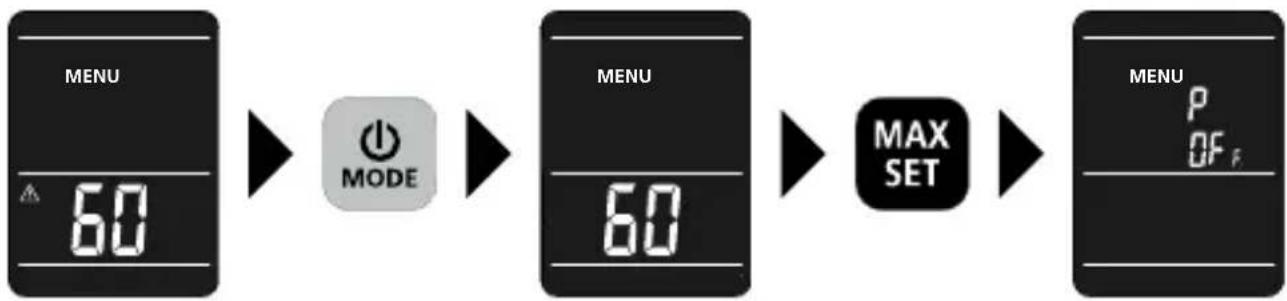

MENU INDEXCCMAXREFCALCMCMCMMENU INDEXCCMAXREFCALCMCMCMMENU INDEXCCMAXREFCALCMCMCMMENU INDEXCCMAXREFCALCMCMCMMENU Das Gerät verfügt über eine automatische Abschaltung. Sie kann nach 3 Minuten oder 60 Minuten erfolgen. Für den Einsatz des Gerätes als Hygrometer zur Überwachung des Raumklimas ist die Einstellung der automatischen Abschaltung nach 60 Minuten sinnvoll.12

Hinweise zur Wartung und Pege Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort. Kalibrierung Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. Nach dem Start der Applikation und aktivierter Digital Connection kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus. Beim nächsten Start kann dieses Messgerät automatisch verbunden werden. Achten Sie darauf, dass die Funkschnittstelle des mobilen Endgerätes aktiviert ist.

Technische Daten (Technische Änderungen vorbehalten. 22W50) Messgröße Materialfeuchte (kapazitiv) Luftfeuchte Umgebungstemperatur Taupunkttemperatur Modus Index Baustoffe Referenz Funktionen Automatische Abschaltung HOLD MAX Messbereich Umgebungstemperatur: -10°C ... 60°C Luftfeuchte (relativ): 20% ... 90% Genauigkeit Umgebungstemperatur: ± 1°C Luftfeuchte (absolut): 20% … 80% (± 3%) Luftfeuchte (relativ): <20% und >80% (± 5%)MultiWet-Finder Plus

EU- und UK-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Weitere Sicherheits- und Zusatzhinweise unter: https://www.laserliner.com Auösung Umgebungstemperatur: 0,1°C Luftfeuchte (relativ): 0,1% Taupunkttemperatur: 0,1°C Automatische Abschaltung
