GEBRUIKSAANWIJZING 78995 Sthor

1. aandrijving met handvat

3. aanvullend handvat

4. boordieptebegrenzer

5. netsnoer met stekker

Het symbool wijst op de selectieve inzameling van oude elektrische en elektronische apparatuur. Verbruikte elektrische apparaten kunnen worden gerecycled. Het is verbo- den dit bij het huishoudelijk afval te gooien aangezien dit stoff en bevat die schadelijk kunnen zijn voor de gezondheid en voor het milieu! Wij vragen u actief bij te dragen de economische natuurlijke hulpbronnen te besparen en het milieu te beschermen door deze gebruikte apparaten in te leveren bij een speciaal punt dat hiervoor is bestemd. Om de verwijdering van afvalstoff en te verminderen is hergebruik, recycling of het op een andere wijze herstellen noodzakelijk.

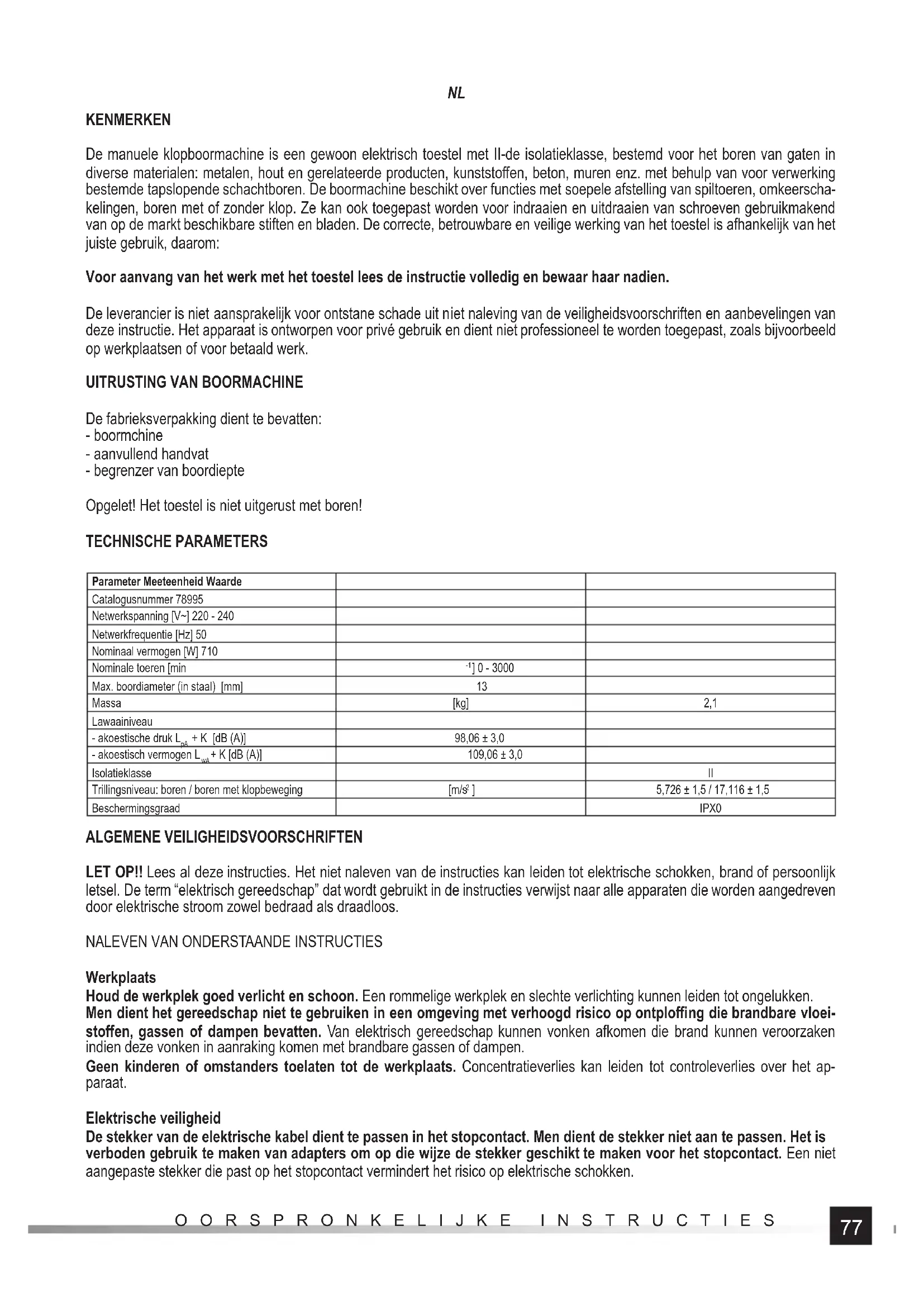

KENMERKEN De manuele klopboormachine is een gewoon elektrisch toestel met II-de isolatieklasse, bestemd voor het boren van gaten in diverse materialen: metalen, hout en gerelateerde producten, kunststoff en, beton, muren enz. met behulp van voor verwerking bestemde tapslopende schachtboren. De boormachine beschikt over functies met soepele afstelling van spiltoeren, omkeerscha- kelingen, boren met of zonder klop. Ze kan ook toegepast worden voor indraaien en uitdraaien van schroeven gebruikmakend van op de markt beschikbare stiften en bladen. De correcte, betrouwbare en veilige werking van het toestel is afhankelijk van het juiste gebruik, daarom: Voor aanvang van het werk met het toestel lees de instructie volledig en bewaar haar nadien. De leverancier is niet aansprakelijk voor ontstane schade uit niet naleving van de veiligheidsvoorschriften en aanbevelingen van deze instructie. Het apparaat is ontworpen voor privé gebruik en dient niet professioneel te worden toegepast, zoals bijvoorbeeld op werkplaatsen of voor betaald werk.

UITRUSTING VAN BOORMACHINE

De fabrieksverpakking dient te bevatten: - boormchine - aanvullend handvat - begrenzer van boordiepte Opgelet! Het toestel is niet uitgerust met boren! TECHNISCHE PARAMETERS Parameter Meeteenheid Waarde Catalogusnummer 78995 Netwerkspanning [V~] 220 - 240 Netwerkfrequentie [Hz] 50 Nominaal vermogen [W] 710 Nominale toeren [min

] 5,726 ± 1,5 / 17,116 ± 1,5 Beschermingsgraad IPX0 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP!! Lees al deze instructies. Het niet naleven van de instructies kan leiden tot elektrische schokken, brand of persoonlijk letsel. De term “elektrisch gereedschap” dat wordt gebruikt in de instructies verwijst naar alle apparaten die worden aangedreven door elektrische stroom zowel bedraad als draadloos.

NALEVEN VAN ONDERSTAANDE INSTRUCTIES

Werkplaats Houd de werkplek goed verlicht en schoon. Een rommelige werkplek en slechte verlichting kunnen leiden tot ongelukken. Men dient het gereedschap niet te gebruiken in een omgeving met verhoogd risico op ontploffi ng die brandbare vloei- stoff en, gassen of dampen bevatten. Van elektrisch gereedschap kunnen vonken afkomen die brand kunnen veroorzaken indien deze vonken in aanraking komen met brandbare gassen of dampen. Geen kinderen of omstanders toelaten tot de werkplaats. Concentratieverlies kan leiden tot controleverlies over het ap- paraat. Elektrische veiligheid De stekker van de elektrische kabel dient te passen in het stopcontact. Men dient de stekker niet aan te passen. Het is verboden gebruik te maken van adapters om op die wijze de stekker geschikt te maken voor het stopcontact. Een niet aangepaste stekker die past op het stopcontact vermindert het risico op elektrische schokken.78 OORSPRONKELIJKE INSTRUCTIES

Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingen en koelers. Aarding van het lichaam verhoogt het risico op een elektrische schok. Het elektrisch gereedschap niet blootstellen aan contact met regen of vocht. Water en vocht dat in het elektrische apparaat terecht komt vergroot de kans op een elektrische schok. De stroomkabel niet overbelasten. Gebruik de stroomkabel niet om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Vermijd contact van de stroomkabel met hitte, olie, scherpe randen en bewegende delen. Een beschadigde stroomkabel verhoogt het risico op een elektrische schok. In geval van werkzaamheden in de open lucht dient men gebruik te maken van verlengsnoeren die bestemd zijn voor gebruik buitenshuis. Het gebruik van een correcte verlengsnoer vermindert het risico op elektrische schokken. Indien het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdbaar is dient men ter bescher- ming tegen voedingsspanning gebruik te maken van een aardlekschakelaar(RCD). De toepassing van een aardlekschake- laar vermindert het risico op een elektrische schok. Persoonlijke bescherming Start de werkzaamheden indien men in een goede lichamelijke en geestelijke conditie verkeerd. Besteed aandacht aan hetgeen dat men doet. Verricht geen werkzaamheden indien men moe is of onder invloed van medicijnen of alcohol. Een moment van onoplettendheid kan leiden tot ernstige verwondingen. Maak gebruik van persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het gebruik van persoonlijke be- schermingsmiddelen, zoals stofmaskers, veiligheidsschoenen, helmen en gehoorbeschermers verminderen het risico op ernstig lichamelijk letsel. Voorkom het onbedoeld inschakelen van gereedschap. Controleer of de elektrische schakelaar zich in de positie “uit” bevindt voordat het gereedschap wordt aangesloten op het elektriciteitsnet. Het vasthouden van het apparaat met de vinger op de schakelaar of het aansluiten van het elektrische apparaat op het moment dat de schakelaar op “aan” staat kan leiden tot ernstig persoonlijk letsel. Voordat men het elektrische gereedschap inschakelt dient men eventuele sleutels en andere gereedschappen die zijn gebruikt voor het instellen te verwijderen. Een sleutel die is achtergelaten op de roterende onderdelen van het gereedschap kunnen leiden tot ernstige verwondingen. Blijf in evenwicht. Blijf de gehele tijd in de juiste houding. Dit maakt het makkelijker het elektrische apparaat onder controle te houden in geval van onverwachte situaties tijdens het gebruik. Maak gebruik van beschermende kleding. Draag geen loszittende kleding en sieraden. Houd het haar, kleding en werk- handschoenen uit de buurt van bewegende delen van het elektrische gereedschap. Loszittende kleding, sieraden of lange haren kunnen in aanraking komen met de bewegende delen van het gereedschap. Maak gebruik van stofafscheiders of stofbakken indien van toepassing. Zorg ervoor dat dit correct wordt vastgemaakt. De toepassing van een stofafzuiging vermindert het risico op ernstige verwondingen. Gebruik van het elektrische apparaat Het elektrische apparaat niet belasten. Maak gebruik van gereedschap dat nodig is voor de desbetreff ende werkzaam- heden. Correct gereedschap dat bestemd is voor de desbetreff ende werkzaamheden zorg voor effi ciëntere en veiligere werk- zaamheden. Maak geen gebruik van het elektrische gereedschap indien de schakelaar niet werkt. Gereedschap dat niet kan worden gecontroleerd door middel van de schakelaar is gevaarlijk en dient te worden gerepareerd. Trek de stekker uit het stopcontact voordat men het apparaat gaat afstellen, toebehoren gaat vervangen of voordat men het gereedschap wilt opslaan. Dit voorkomt het onbedoeld inschakelen van het elektrische gereedschap. Bewaar het gereedschap buiten het bereik van kinderen. Laat ongeschoolde personen geen gebruik maken van het gereedschap. Het elektrisch gereedschap kan gevaarlijk zijn in de handen van ongeschoolde personen. Zorg voor het juiste onderhoud van het gereedschap. Controleer het gereedschap op fouten of loszittende onderdelen. Controleer de onderdelen op beschadigingen. In geval van eventuele gebreken dient men dit te repareren voordat men gebruik gaat maken van het elektrische apparaat. Veel ongelukken worden veroorzaakt door onjuist onderhouden gereed- schap. Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen zijn makkelijker te controleren tijdens de werkzaamheden. Gebruik elektrisch gereedschap en accessoires in overeenstemming met deze instructies. Gebruik gereedschappen voor het beoogde doel, rekening houdend met het type en de arbeidsomstandigheden. Het gebruik van gereedschappen voor andere werkzaamheden dan de bestemming daarvan kan de kans op gevaarlijke situaties te verhogen. Reparatie Repareer het gereedschap alleen op de daarvoor gerechtigde plaatsen en maak alleen gebruik van originele onderdelen. Dit garandeert een goede veiligheid van het elektrisch gereedschap. AANVULLENDE VEILIGHEIDSINSTRUCTIES Gebruik gehoorbescherming tijdens het werk met de klopboormachine. Het lawaai kan tot gehoorverlies leiden.79 OORSPRONKELIJKE INSTRUCTIES

De toestellen worden altijd met aanvullende handvatten geleverd. Verlies van controle kan tot persoonlijke letsels van de operator leiden. Gebruik het toestel met behulp van isolerende handvatten om eventuele elektrocutie door contact met verborgen bedra- ding onder spanning te voorkomen. Wanneer het toestel in contact komt met bedrading onder spanning, kunnen zijn metalen elementen onder spanning komen en elektrocutie van de operator veroorzaken.

MONTAGE VAN UITRUSTINGSELEMENTEN

OPGELET! De montage van de uitrusting mag enkel plaatsvinden bij ontkoppelde voedingsspanning. Trek de snoerstekker van het toestel uit het stopcontact! Montage van aanvullend handvat (II) Monteer de boorkop op het toestel en kies de positie ervan op een manier die de meest veilige werking garandeert. De positie van de kop dient op zulke wijze te worden gekozen zodat het mogelijk wordt om omwentelingen in tegengestelde richting dan de draairichting van de kop te maken. Dit ontstaat tijdens de normale werking, maar de hoogste waarde wordt bereikt wanneer de boor in het geboorde materiaal vastzit. De positie van het handvat beveiligen door uitvoering van een harde en zekere draai van de greep van het aanvullende handvat. Montage van dieptemeter begrenzer (III) Plaats de staaf van de begrenzer door de opening van de aanvullende handgreep. De positie van de begrenzer dient te worden beveiligd afhankelijk van de montagewijze: bij vastdraaien van de greep van het aanvullende handvat, bij afzonderlijk vastdraaien van het handwieltje of met behulp van de vergrendelknop. De gedetailleerde vergrendelwijze van de begrenzerpositie wordt op de illustratie getoond. WERKVOORBEREIDING Controleer vóór het gebruik of het toestel alsook de verbindginskabel met stekker niet beschadigd zijn. In geval dat er schade wordt vastgesteld, is het verboden om het toestel te gebruiken. Alle handelingen in betrekking tot het vastmaken en vervangen van werkinstrumenten, montage van schermen en rolgeleiders, afstelling enz. mogen enkel worden uitgevoerd als de voeding van het toestel is uitgeschakeld, daarom vooraleer deze handelin- gen uit te voeren: Trek de stekker van de kabel uit het stopcontact! Installeren van boren in de boorkop (IV) Plaats de boor in de kop, en hou vervolgens het achterste deel van de kop vast terwijl het voorste deel zodanig gedraaid wordt, zodat de boor in de kop goed vastzit. Afstelling van toeren (V) De boormachine is uitgerust met een soepele toerentalregeling. De regeling gebeurt met behulp van de schakelaarknop. De toerenmarker in de vorm van een pijl, symbolen „+” en „-” of gelijkaardige symbolen, geeft aan in welke richting de knop dient te worden gedraaid om de snelheid van de toeren te vermeerderen of te verminderen. De knoptoeren reguleren de schakelaar, wat resulteert in een maximale waarde van de toerensnelheid. Geleidelijk indrukken van de schakelaar versnelt de motortoeren. Afstelling van toerenrichting (VI) De schakelaar geeft de mogelijkheid om de toerenrichting te veranderen. De posities van de schakelaar zijn gemarkeerd met behulp van letters: R – toeren rechts, L – toeren links of met behulp van pijltjes die de boorrichting van de rechtdraaiende boor aangeven. Opgelet! Veranderen van toerenrichting mag slechts bij uitgeschakelde stroomvoeding worden uitgevoerd! Afstelling van de klopfunctie (VII) De klopfunctie vergemakkelijkt het werk bij het boren van gaten in beton, muren en harde ceramische materialen (harde bakste- nen, stenen, marmer). Stel de klopschakelaar in om met klop te boren (hamersymbool). Tijdens het boren van gaten in andere materialen dient de klopfuntie te worden uitgeschakeld door de schakelaar voor werking zonder klop in te stellen (boorsymbool). Voorbereidende activiteiten Vóór de aanvang van het werkzaamheden: Bevestig het verwerkte materiaal in de bankschroef of met behulp van klemmen. Zorg ervoor dat het gekozen werkmateriaal goed geslepen en in goede staat is. Draag werkkledij en beschermingsmiddelen voor het oog en het gehoor. Steek de stekker in het stopcontact.80 OORSPRONKELIJKE INSTRUCTIES

Neem het handvat en de aanvullende greep van de boormachine met beide handen vast. Neem een stabiele houding aan. Schakel de boormachine door het drukken van de elektrische schakelaar met de vinger in. Opgelet! In geval van vaststelling van verdacht lawaai, gekraak of geur enz. schakel de boormachine onmiddellijk uit en trek de stekker uit het stopcontact. GEBRUIK Gebruik van rechtse of linkse toerenrichting Rechtse toeren toepassen tijdens het boren met algemeen gebruikelijke rechtsdraaiende boren. Linkse toeren toepassen in geval dat de rechtsdraaiende boor in het materiaal of bij het uitdraaien van de schroeven vast komt te zitten Pas minimaal aantal toeren toe bij het uitdraaien van de schroeven. Gebruik van schakelaarvergrendeling Het is raadzaam de schakelaarvergrendeling de gebruiken bij langdurig boren (vb. boren in beton, muur enz). Druk hiervoor met de duim de vergrendelknop in, terwijl de schakelaar wordt ingedrukt wordt, en laat de schakelaar los. Druk op de elektrische schakelaar om de vergrendeling uit te schakelen. Boren in hout Vooraleer gaten te boren is het raadzaam om het te verwerken materiaal eerst in klemmen of in bankschroef vast te maken en vervolgens met de puntbeitel of nagel de plaats van boren te bepalen. Plaats de juiste boor in het boorkop, bepaal de snelheid, sluit de stroomvoeding aan en begin te boren. In geval van boren van gaten door het materiaal, is het raadzaam om onder het materiaal een stuk hout te leggen, waardoor de randen van het uitlopende gat geen kartels zullen vertonen. In geval er gaten met grote diameters geboord worden. is het raadzaam om eerst een kleiner gat te boren. Boren in metalen Maak het te verwerken materiaal altijd goed vast. In geval van dunne platen is het raadzaam om een stuk hout eronder te leggen om ongewenste plooien en dergelijke te voorko- men. Markeer het te boren punt met behulp van een puntbeitel en begin te boren. Gebruik boren voor staal. In geval geboord zal worden in witte gietijzer, is het raadzaam om boren met hardmetalen uiteinden te gebruiken. Bij het boren van grotere gaten, is het raadzaam om eerst een kleiner, leidend gat te boren. Bij het boren in staal, gebruik machineolie om de boor te koelen. Voor aluminium pas terpentine of paraffi ne toe als koelstof. Bij het boren in geelkoper, koper of gietijzer mogen geen koelstoff en te worden toegepast. Ter afkoeling, neem de boor uit de boorkop en laat die afkoelen. Boren in ceramische materialen Boren in harde, compacte materialen (beton, harde baksteen, steen, marmer ed.) Boor eerste een kleiner, leidend gat zonder klop. Boor het eigenlijke gat met aangeschakelde klopfunctie. Gebruik klopboren van hard metaal die in goede staat zijn. Boren in glazuur, zachte steen, gips enz. Boren zoals aangegeven in het hierboven beschreven punt, maar zonder de klopfunctie. Neem af en toe de boor uit het geboorde gat om de stof en de afval te verwijderen. Tijdens het boren zet op het toestel druk met constante kracht. Gebruik van de boormachine om schroeven in of uit te draaien De boormachine met toerenafstelling en richtingschakelaar kan ook worden gebruik om schroeven in en uit te draaien. Hiervoor is het raadzaam om: - dit te doen met een zo laag mogelijk toerensnelheid, - gepaste uiteinden te gebruiken, De uiteinden kunnen rechtstreeks op de boorkop worden gemonteerd, of met behulp van een speciale magnetische houder. Om schroeven los te draaien, verander te richting met de schakelaar (Links). Het snijden van gaten De boormachine kan gebruikt worden om grotere gaten in hout te maken met behulp van speciale boren met een vaste diameter of vervangbare uiteinden uit een set van zagen - gatzagen Om bramen en gekartelde randen aan het uiteinden van uitlopende gaten te voorkomen, plaats een stuk hout eronder.81 OORSPRONKELIJKE INSTRUCTIES

Gebruik van hulpstukken Boormachines met wisselbare boorrichtingen mogen niet gebruikt worden voor aandrijving van werkadapters. Boren met gebruik van boordieptebegrenzer(VIII) De begrenzer kan gebruikt worden om het boren te vergemakkelijken op oppervlaktes waar gaten niet volledig doorgeboord worden, vooral in geval van beton of hout. Bepaal de diepte van het gat. Plaats de boor in de boorkop en met behulp van een markeerstift markeer de afstand vanaf het uiteinde van de werkboor gelijk aan de te boren diepte. Stel de begrenzer zodanig af, dat zijn uiteinde overeenkomt met de gemarkeerde afstand „L” op de boor. Zorg ervoor dat de begrenzer zich niet verplaatst tijdens de uitvoering. Begin met boren. Bij een bepaalde diepte zal het uiteinde van de begrenzer leunen op het oppervlak in de omgeving van het gat. Neem dan de boor uit het gat. Aanvullende opmerkingen Om het toestel en zijn delen niet te beschadigen, oefen een niet te grote druk uit op het te verwerken materiaal tijdens de uitvoe- ring en voer geen plotse bewegingen uit. Maak regelmatige pauzes tijdens het werk. Veroorzaak geen overbelasting van het toestel – de temperatur van externe oppervlakken mag 60

C nooit overschrijden. Zodra het werk beëindigd is, schakel de boormachine uit, trek de stekker uit het stopcontact en voer een routine onderhoud van het toestel uit. Kijk of het toestel in orde is. De opgegeven, volledige waarde van de trillingen wordt gemeten met behulp van de standard onderzoeksmethode en kan ter vergelijking van het ene toesteld met het andere te worden gebruikt. De opgegeven, volledige waarde van de trillingen kan gebruikt worden voor een voorlopige beoordeling van de blootstelling. Opgelet! De ontstane trillingen van het toestel tijdens het werk kunnen verschillen van de opgegeven waarden, afhankelijk van hoe het toestel wordt gebruikt Opgelet! De beschermingsmiddelen van de operator, gebaseerd op de beoordeling van het risico in feitelijke gebruiksomstandig- heden (inclusief alle werkcycli, zoals bvb. tijd waarop het toestel is uitgeschakeld of waarop het zich in stationaire werking bevindt alsook de activitavietijd), dienen te worden bepaald.

ONDERHOUD EN CONTROLE

LET OP! Voordat men start met het afstellen, technisch onderhoud of het uitvoeren van controles dient de stekker van het ap- paraat uit het stopcontact te worden gehaald. Aan het einde van de werkzaamheden dient men de technische staat van het elektrische apparaat te controleren door middel van een visuele inspectie en een beoordeling van de behuizing, het handvat, stroomkabel, doorgankelijkheid van de ventilatiesleuven, borstels die eventuele vonken afgeven, geluidsniveau van de werking van de lagers en tandwielen, het opstarten en uniformiteit van de werking van het apparaat. Tijdens de garantieperiode dient men het elektrische apparaat niet te demonteren en dient men tevens geen onderdelen te vervangen aangezien dit de garantie ongel- dig zal maken. In geval van eventuele onregelmatigheden die tijdens een controle zijn vastgesteld of tijdens de werkzaamheden dient het apparaat ter reparatie te worden aangeboden bij een daarvoor bestemd servicepunt. Na de werkzaamheden dient men de behuizing, ventilatieopeningen, schakelaars, extra handvaten en behuizing schoon te maken door middel van bv. luchtdruk (met een druk van max. 0,3 MPa), of door middel van een borstel/ kwast of droge doek zonder gebruik van chemicaliën en reini- gingsvloeistoff en. Aanvullende onderdelen en de handvaten schoonmaken met een droge, schone doek.82 ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ
