INSTRUKCJA OBSŁUGI 78995 Sthor

1. korpus napędowy z rękojeścią

2. samocentrujący uchwyt wiertarski

3. rękojeść dodatkowa

4. ogranicznik głębokości wiercenia

5. przewód sieciowy z wtyczką

6. włącznik elektryczny z regulacją obrotów

7. blokada włącznika

8. przełącznik kierunku obrotów

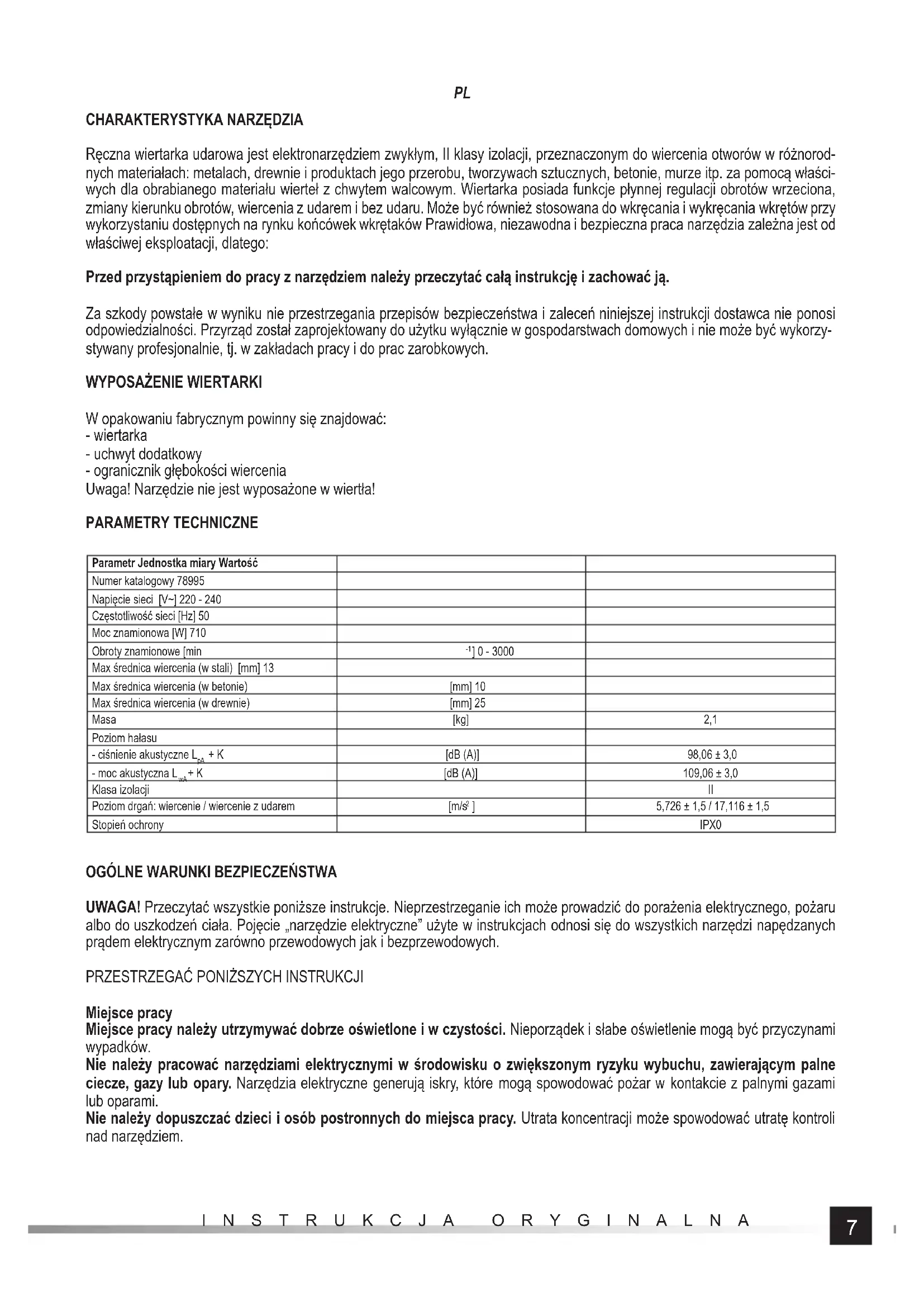

Ręczna wiertarka udarowa jest elektronarzędziem zwykłym, II klasy izolacji, przeznaczonym do wiercenia otworów w różnorod- nych materiałach: metalach, drewnie i produktach jego przerobu, tworzywach sztucznych, betonie, murze itp. za pomocą właści- wych dla obrabianego materiału wierteł z chwytem walcowym. Wiertarka posiada funkcje płynnej regulacji obrotów wrzeciona, zmiany kierunku obrotów, wiercenia z udarem i bez udaru. Może być również stosowana do wkręcania i wykręcania wkrętów przy wykorzystaniu dostępnych na rynku końcówek wkrętaków Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego: Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją. Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności. Przyrząd został zaprojektowany do użytku wyłącznie w gospodarstwach domowych i nie może być wykorzy- stywany profesjonalnie, tj. w zakładach pracy i do prac zarobkowych.

WYPOSAŻENIE WIERTARKI

W opakowaniu fabrycznym powinny się znajdować: - wiertarka - uchwyt dodatkowy - ogranicznik głębokości wiercenia Uwaga! Narzędzie nie jest wyposażone w wiertła! PARAMETRY TECHNICZNE Parametr Jednostka miary Wartość Numer katalogowy 78995 Napięcie sieci [V~] 220 - 240 Częstotliwość sieci [Hz] 50 Moc znamionowa [W] 710 Obroty znamionowe [min

] 0 - 3000 Max średnica wiercenia (w stali) [mm] 13 Max średnica wiercenia (w betonie) [mm] 10 Max średnica wiercenia (w drewnie) [mm] 25 Masa [kg] 2,1 Poziom hałasu - ciśnienie akustyczne L

+ K [dB (A)] 98,06 ± 3,0 - moc akustyczna L

+ K [dB (A)] 109,06 ± 3,0 Klasa izolacji II Poziom drgań: wiercenie / wiercenie z udarem [m/s

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała. Pojęcie „narzędzie elektryczne” użyte w instrukcjach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych jak i bezprzewodowych.

PRZESTRZEGAĆ PONIŻSZYCH INSTRUKCJI

Miejsce pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków. Nie należy pracować narzędziami elektrycznymi w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Narzędzia elektryczne generują iskry, które mogą spowodować pożar w kontakcie z palnymi gazami lub oparami. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli nad narzędziem.INSTRUKCJA ORYGINALNA

Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfi kować wtyczki. Nie wolno stosować żadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyfi kowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Nie należy narażać narzędzi elektrycznych na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym. Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elemen- tami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym. W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Bezpieczeństwo osobiste Przystępuj do pracy w dobrej kondycji fi zycznej i psychicznej. Zwracaj uwagę na to, co robisz. Nie pracuj będąc zmęczonym lub pod wpływem leków lub alkoholu. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych obrażeń ciała. Używaj środków ochrony osobistej. Zawsze zakładaj gogle ochronne. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych obrażeń ciała. Unikaj przypadkowego włączenia narzędzia. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed pod- łączeniem narzędzia do sieci elektroenergetycznej. Trzymanie narzędzia z palcem na włączniku lub podłączanie narzędzia elektrycznego, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych obrażeń ciała. Przed włączeniem narzędzia elektrycznego usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych obrażeń ciała. Utrzymuj równowagę. Przez cały czas utrzymuj odpowiednią postawę. Pozwoli to na łatwiejsze zapanowanie nad narzę- dziem elektrycznym w przypadku niespodziewanych sytuacji podczas pracy. Stosuj odzież ochronną. Nie zakładaj luźniej odzieży i biżuterii. Utrzymuj włosy, odzież i rękawice robocze z dala od rucho- mych części narzędzia elektrycznego. Luźna odzież, biżuteria lub długie włosy mogą zaczepić o ruchome części narzędzia. Stosuj odciągi pyłu lub pojemniki na pył, jeśli narzędzie jest w takie wyposażone. Zadbaj o to, aby je poprawnie podłą- czyć. Użycie odciągu pyłu zmniejsza ryzyko poważnych obrażeń ciała. Użytkowanie narzędzia elektrycznego Nie przeciążaj narzędzia elektrycznego. Używaj narzędzia właściwego do danej pracy. Odpowiedni dobór narzędzia do danej pracy, zapewni wydajniejszą i bezpieczniejszą pracę. Nie używaj narzędzia elektrycznego, jeśli nie działa jego włącznik sieciowy. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy. Odłącz wtyczkę od gniazdka zasilającego przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Pozwo- li to na uniknięcie przypadkowego włączenia narzędzia elektrycznego. Przechowuj narzędzie w miejscu niedostępnym dla dzieci. Nie pozwól pracować osobom nieprzeszkolonym w zakresie obsługi narzędzia. Narzędzie elektryczne może być niebezpieczne w rękach nieprzeszkolonej obsługi. Zapewnij właściwą konserwację narzędzia. Sprawdzaj narzędzie pod kątem niedopasowań i luzów ruchomych części. Sprawdzaj czy jakikolwiek element narzędzia nie jest uszkodzony. W przypadku wykrycia usterek należy je naprawić przed użyciem narzędzia elektrycznego. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia. Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące jest łatwiej kontrolować podczas pracy. Stosuj narzędzia elektryczne i akcesoria zgodnie z powyższymi instrukcjami. Stosuj narzędzia zgodnie z przeznaczeniem biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane może zwiększyć ryzyko powstawania niebezpiecznych sytuacji. Naprawy Naprawiaj narzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Za- pewni to właściwe bezpieczeństwo pracy narzędzia elektrycznego.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

Zakładać ochronniki słuchu podczas pracy wiertarką udarową. Narażanie na hałas może spowodować utratę słuchu. Narzędzia używać z dodatkowymi rękojeściami dostarczonymi z narzędziem. Utrata kontroli może spowodować osobiste obrażenia operatora.INSTRUKCJA ORYGINALNA

Podczas wykonywania pracy, w której narzędzie wstawione może zetknąć się z ukrytym przewodem pod napięciem trzymać narzędzie elektryczne za pomocą izolowanych uchwytów. Narzędzie wstawiane podczas kontaktu z przewodem pod napięciem może spowodować, że metalowe elementy narzędzia mogą się znaleźć pod napięciem, co może spowodować porażenie elektryczne operatora narzędzia.

MONTAŻ ELEMENTÓW WYPOSAŻENIA

UWAGA! Montaż wyposażenia może być dokonywany tylko przy odłączonym napięciu zasilającym. Wyciągnąć wtyczkę przewo- du narzędzia z gniazda sieciowego! Montaż rękojeści dodatkowej (II) Obejmę uchwytu wiertarskiego zamocować na korpusie wiertarki, wybrać pozycję uchwytu w taki sposób, aby zagwarantować najbezpieczniejszą pracę. Pozycja uchwytu powinna być tak dobrana, aby można było w pełni przeciwdziałać momentowi obro- towemu skierowanemu przeciwnie do kierunku obrotów uchwytu wiertarskiego. Moment taki powstaje w trakcie normalnej pracy, ale najwyższą wartość, osiąga w przypadku zaklinowania wiertła w wierconym materiale. Pozycję uchwytu zabezpieczyć przez mocne i pewne dokręcenie rękojeści uchwytu dodatkowego. Montaż ogranicznika głębokości wiercenia (III) Pręt ogranicznika przełożyć przez otwór znajdujący się w obejmie rękojeści dodatkowej. Pozycję ogranicznika należy zabezpie- czyć w zależności od rodzaju montażu: dokręcając rękojeść uchwytu dodatkowego, dokręcając osobn pokrętło lub za pomocą przycisku blokady. Szczegółowy sposób blokowania pozycji ogranicznika został pokazany na ilustracji.

PRZYGOTOWANIE DO PRACY

Przed rozpoczęciem pracy należy sprawdzić, czy korpus obudowy oraz przewód przyłączeniowy z wtyczką nie są uszkodzone. W przypadku stwierdzenia uszkodzeń zabrania się dalszej pracy. Uwaga! Wszystkie czynności związane z mocowaniem i wymianą narzędzi roboczych, montażem osłon i prowadnic, regulacją itp. należy przeprowadzać przy wyłączonym napięciu zasilającym wiertarkę, dlatego przed przystąpieniem do tych czynności: Wyjąć wtyczkę przewodu narzędzia z gniazda sieciowego! Mocowanie wierteł w uchwycie wiertarskim (IV) Należy wybrać właściwe dla danej pracy wiertło z chwytem walcowym. Do uchwytu włożyć wiertło, a następnie przytrzymując tylną część uchwytu obracać przednią część uchwytu tak, aby wiertło było pewnie i mocno zamocowane w uchwycie. Regulacja obrotów (V) Wiertarka wyposażona jest w płynną regulację obrotów. Regulacja odbywa się za pomocą pokrętła umieszczonego na włączniku. Znacznik obrotu w postaci strzałki, symboli „+” i „-” lub podobnych symboli, informuje w którą stronę należy obrócić pokrętło, aby zwiększyć lub zmniejszyć prędkość obrotową. Obrót pokrętła reguluje zakres ruchu włącznika, co przekłada się na maksymalną wartość prędkości obrotowej. Stopniowe naciskanie włącznika przyspiesza obroty silnika. Ustawianie kierunku obrotów (VI) Ustawić przełącznik kierunku obrotów na pozycję R (obroty w prawo) lub L (obroty w lewo). Uwaga! Zmiana kierunku obrotów może być dokonana jedynie przy odłączonym napięciu zasilającym! Ustawianie funkcji udaru (VII) Funkcja pracy z udarem ułatwia pracę przy wykonywaniu otworów w betonie, murze i twardych materiałach ceramicznych (twarde cegły, kamienie, marmur). W tym celu przełącznik udaru ustawić na pracę z udarem (symbol młotka). W czasie wiercenia otworów w innych materiałach funkcję wiercenia z udarem należy wyłączyć ustawiając przełącznik na pracę bez udaru (symbol wiertła) Czynności przygotowawcze do pracy Przed przystąpieniem do pracy: Zamocować obrabiany materiał do imadła lub za pomocą ścisków stolarskich. Używać narzędzi roboczych właściwych dla wykonywanej pracy. Zadbaj o to, by były naostrzone i w dobrym stanie. Założyć odzież roboczą i środki ochrony wzroku i słuchu. Włożyć wtyczkę przewodu wiertarki do gniazda sieci elektrycznej. Chwycić wiertarkę oburącz za rękojeść i uchwyt dodatkowy Przyjąć pewną i stabilną postawę. Włączyć wiertarkę wciskając palcem włącznik elektryczny Uwaga! W przypadku zaobserwowania podejrzanych hałasów, trzasków, podejrzanego zapachu itp. natychmiast wyłączyć wier-INSTRUKCJA ORYGINALNA

tarkę i wyciągnąć wtyczkę z gniazda sieci elektrycznej.

UŻYTKOWANIE NARZĘDZIA

Stosowanie prawego lub lewego kierunku obrotów Obroty prawe stosować w trakcie wiercenia powszechnie stosowanymi wiertłami prawoskrętnymi. Obroty lewe stosować w przypadku zakleszczenia się wiertła prawoskrętnego w materiale oraz przy wykręcaniu wkrętów. W przypadku wykręcania wkrętów stosować minimalne obroty. Stosowanie blokady włącznika Blokadę włącznika zaleca się wykorzystywać w przypadku długotrwałego wiercenia (np. przy wierceniu w betonie, murze itp.). W tym celu przy wciśniętym włączniku wcisnąć kciukiem przycisk blokady i puścić włącznik. W celu wyłączenia blokady wystarczy przycisnąć włącznik elektryczny. Wiercenie w drewnie Przed wykonaniem otworu zaleca się zamocować obrabiany materiał ściskami stolarskimi lub w imadle, a następnie punktakiem lub gwoździem ustalić miejsce wiercenia. W uchwyt wiertarski zamocować właściwe wiertło, ustalić prędkość, podłączyć wiertarkę do sieci elektrycznej i rozpocząć wiercenie. W przypadku wykonywania otworów przelotowych zaleca się pod materiał podłożyć podkładkę drewnianą, dzięki czemu krawędź otworu u wylotu nie będzie poszarpana. W przypadku wykonywania otworów o dużych średnicach wcześniej zaleca się wywiercić mniejszy otwór prowadzący. Wiercenie w metalach Zawsze należy pewnie zamocować obrabiany materiał. W przypadku cienkiej blachy zaleca się podłożyć pod nią kawałek drewna aby uniknąć niepożądanych zagięć itp. Następnie zaznaczyć miejsca wykonywania otworów punktakiem i rozpocząć wiercenie. Używać wierteł do stali. W przypadku wiercenia w żeliwie białym zaleca się używanie wierteł z końcówkami z węglików spiekanych. Przy wierceniu większych otworów zaleca się wykonanie wcześniej mniejszego otworu prowadzącego. Przy wierceniu w stali do chłodzenia wiertła używać oleju maszynowego. Dla aluminium stosować jako chłodziwo terpentynę lub parafi nę. Przy wierceniu w mosiądzu, miedzi lub żeliwie nie należy stosować środków chłodzących. W celu schłodzenia często wyjmować wiertło z materiału aby pozwolić mu na ostygnięcie. Wiercenie w materiałach ceramicznych Wiercenie w twardych, zwartych materiałach (beton, twarda cegła, kamień, marmur itp.) Przed wykonaniem właściwego otworu nawiercić bez udaru mniejszy otwór. Właściwy otwór wykonywać z włączoną funkcją udaru. Stosować wiertła udarowe z węglików spiekanych, w dobrym stanie. Wiercenie w glazurze, miękkiej cegle, tynku itp. Wiercić jak w punkcie powyżej lecz bez udaru. Co pewien czas wyjmować wiertło z wierconego otworu w celu usunięcia pyłu i odpadów. W trakcie wiercenia naciskać narzędzie mocno ze stałą siłą. Wykorzystanie wiertarki do wkręcania lub wykręcania wkrętów Wiertarka z regulacją obrotów i przełącznikiem kierunku obrotów może być stosowana również do wkręcania - wykręcania wkrę- tów. W tym celu zaleca się: - stosowanie jak najniższej prędkości obrotowej, - używanie odpowiednich końcówek. Końcówki można mocować bezpośrednio w uchwycie wiertarskim, lub za pomocą specjalnego uchwytu magnetycznego. W celu wykręcenia wkrętu przestawić kierunek obrotów przełącznikiem na obroty lewe (L). Wycinanie otworów Wiertarka może być wykorzystana do wykonywania większych otworów w drewnie za pomocą specjalnych wierteł o stałej średni- cy lub wymiennych końcówek z zestawu pił - wyrzynarek do otworów. W celu uniknięcia powstania zadziorów, poszarpanych krawędzi wykonywanego otworu u wylotu otworu, pod materiał podłożyć kawałek drewna odpadowego. Używanie przystawek Wiertarki ze zmiennym kierunkiem obrotów nie powinny być używane do napędu przystawek roboczych. Wiercenie z użyciem ogranicznika głębokości (VIII) Ogranicznik można wykorzystać do ułatwienia wiercenia w powierzchniach, gdzie wykonywane są otwory nieprzelotowe, szcze-INSTRUKCJA ORYGINALNA

gólnie w betonie i drewnie. Ustalić głębokość otworu. W uchwycie należy zainstalować wiertło, za pomocą fl amastra zaznaczyć na wiertle odległość od końca roboczego wiertła równą głębokości otworu. Ogranicznik głębokości ustawić tak, aby jego koniec pokrywał się zaznaczoną odległością „L” na wiertle. Upewnić się, że ogranicznik nie przemieści się w trakcie pracy. Rozpocząć wiercenie, przy ustalonej głębokości czoło ogranicznika oprze się o powierzchnię w pobliżu otworu. Należy wtedy wycofać wiertło z otworu. Uwagi dodatkowe W czasie pracy nie należy wywierać zbyt dużego nacisku na obrabiany materiał i nie wykonywać gwałtownych ruchów, aby nie spowodować uszkodzenia narzędzia roboczego i wiertarki. W czasie pracy stosować regularne przerwy. Nie wolno dopuścić do przeciążenia narzędzia – temperatura powierzchni zewnętrznych nigdy nie może przekroczyć 60

Po zakończonej pracy wyłączyć wiertarkę, wyjąć wtyczkę przewodu narzędzia z gniazda sieciowego i dokonać konserwacji oraz oględzin. Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porówna- nia jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentyla- cyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowa- dzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatko- wą i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.12

TOYA S.A. ul. Sołtysowicka 13 - 15

05 - 831 Młochów k. Nadarzyna

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby: Wiertarka udarowa, elektryczna, 220 - 240 V~; 50 Hz; 710 W; 13 mm; nr kat. 78995 do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami: EN 60745-1:2009 + A11:2010 EN 60745-2-1:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 i spełniają wymagania dyrektyw: Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji Dwie ostatnie cyfry roku, w którym wprowadzono oznaczenie CE: 17 Rok budowy / produkcji: 2019 (nazwisko i podpis osoby upoważnionej) 0319/78995/EC/2019 (miejsce i data wystawienia) Wrocław, 2019.03.01 2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/UE Kompatybilność elektromagnetyczna 2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska
