78995 - Perforar Sthor - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato 78995 Sthor en formato PDF.

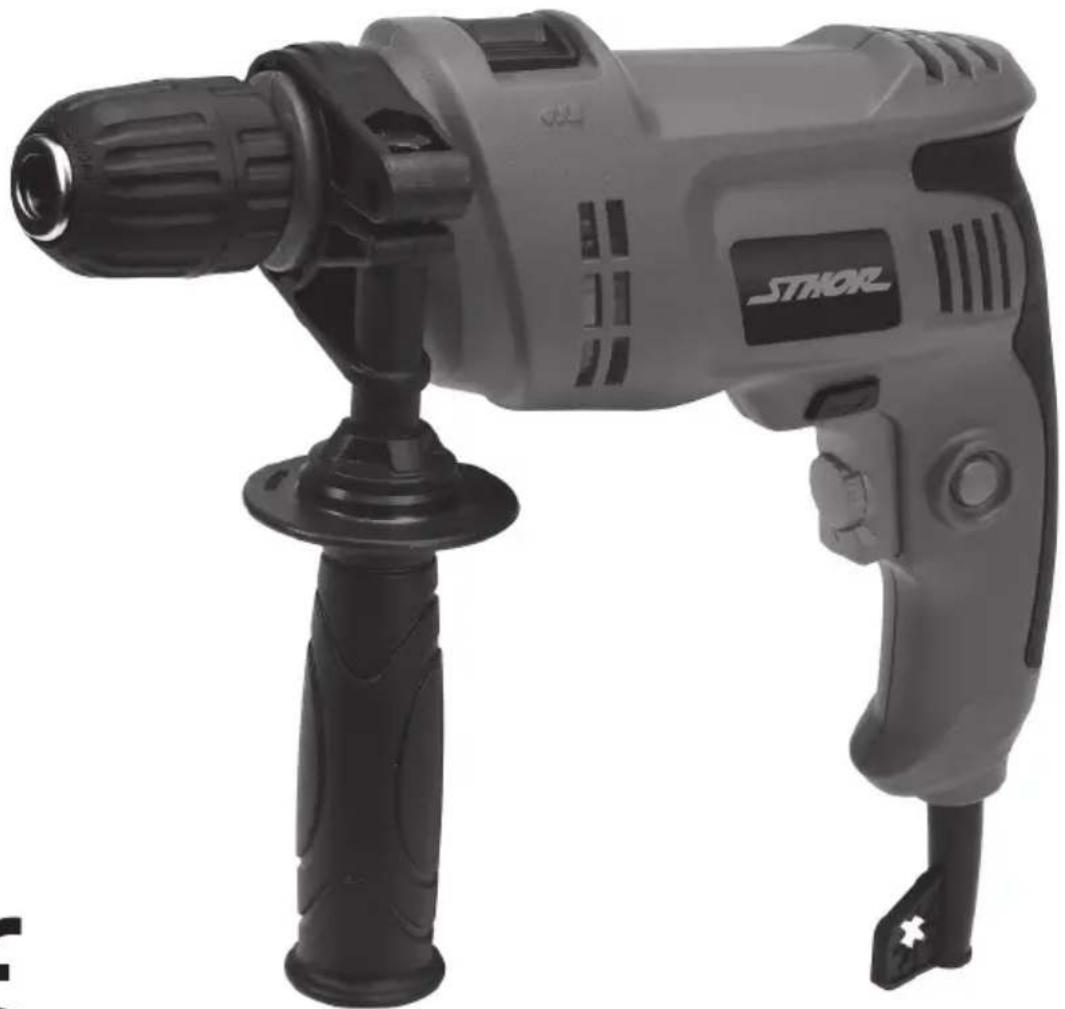

| Tipo de producto | Taladro percutor con cable |
| Marca | Sthor |
| Modelo | 78995 |
| Tensión nominal | 220-240 V~ |
| Frecuencia nominal | 50 Hz |
| Potencia nominal | 710 W |
| Velocidad de rotación en vacío | 0-3000 min⁻¹ |
| Diámetro máximo de perforación (acero) | 13 mm |
| Peso | 2,1 kg |
| Nivel de presión acústica | 98,06 ± 3,0 dB(A) |
| Nivel de potencia acústica | 109,06 ± 3,0 dB(A) |
| Clase de aislamiento | II |
| Nivel de vibración (perforación) | 5,726 ± 1,5 m/s² |
| Nivel de vibración (perforación con percusión) | 17,116 ± 1,5 m/s² |
| Índice de protección | IPX0 |
| Contenido del embalaje | Taladro, mango adicional, limitador de profundidad |
| Funciones principales | Perforación, perforación con percusión, atornillado/desatornillado |
| Ajuste de velocidad | Variador electrónico en el gatillo |
| Inversión del sentido de giro | Sí (interruptor R/L) |
| Bloqueo del gatillo | Sí (para funcionamiento continuo) |
| Mantenimiento y limpieza | Limpiar con aire comprimido (≤0,3 MPa) o paño seco; no usar productos químicos |
| Reparabilidad | Confiar a un servicio autorizado que utilice piezas originales |
| Equipo de seguridad recomendado | Gafas, guantes, protección auditiva |
Preguntas frecuentes - 78995 Sthor
Preguntas de los usuarios sobre 78995 Sthor
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Perforar en formato PDF gratis! Encuentra tus instrucciones 78995 - Sthor y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 78995 de la marca Sthor.
MANUAL DE USUARIO 78995 Sthor
PL WIERTARKA UDAROWA
GB IMPACT DRILL
E TALADRADOR DE PERCUSIÓN
F PERFORATRICE A PERCUSSION
I TRAPANO A PERCUSSIONE
NL KLOPBOORMACHINE
GR KPOYΣTIKO ΔΡΑΠΑΝΟ
- armazón con mango
- mango autoalineador del taladrador
- mango adicional
- limitador de la hondura del taladrado
- cable de alimentación
- interruptor eléctrico con ajuste de la rotación
- bloqueo del interruptor
- selector del sentido de la rotación
F
Use protectores del oído
Use quantes de protección
Tensión y frecuencia nominal
Velocidad de la rotación nominal
Vitesse de rotation nominale
Máximo diámetro del taladrado
Interruptor de la dirección de la rotación
Velocidad de la rotación ajustada electrónicamente
Interruptor de tipo de trabajo
Segunda clase de la seguridad eléctrica
PROTECCIÓN DEL MEDIO AMBIENTE
El símbolo que indica la recolección selectiva de los aparatos eléctricos y electrónicos usados. ¡Aparatos eléctricos y electrónicos usados son reciclados – se prohíbe tirarlos en contenedores de desechos domésticos, ya que contienen sustancias peligrosas para la salud humana y para el medio ambiente! Les pedimos su participación en la tarea de la protección y de los recursos naturales y del medio ambiente, llevando los aparatos usados a los puntos de almacenamiento de aparatos eléctricos usados. Con el fin de reducir la cantidad de los desechos, es menester utilizarlos de nuevo, reciclarlos o recuperarlos de otra manera.
PROTECTION DE L'ENVIRONNEMENT
CARACTERISTICA DE LA HERRAMIENTA

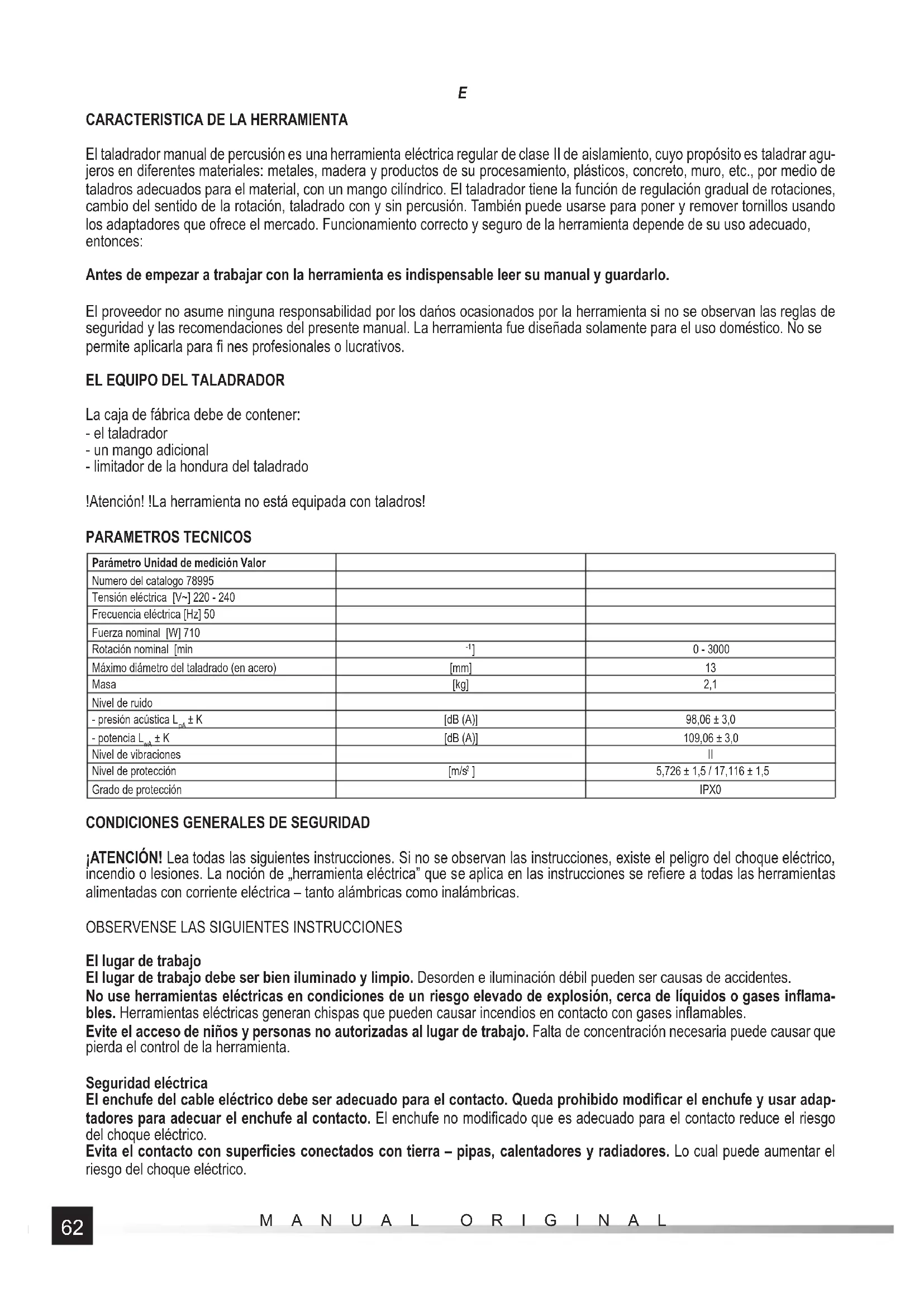

El taladrador manual de percusión es una herramienta eléctrica regular de clase II de aislamiento, cuyo propósito es taladrar agujeros en diferentes materiales: metales, madera y productos de su procesamiento, plásticos, concreto, muro, etc., por medio de taladros adecuados para el material, con un mango cilíndrico. El taladrador tiene la función de regulación gradual de rotaciones, cambio del sentido de la rotación, taladrado con y sin percusión. También puede usarse para poner y remover tornillos usando los adaptadores que ofrece el mercado. Funcionamiento correcto y seguro de la herramienta depende de su uso adecuado, entonces:
Antes de empezar a trabajar con la herramienta es indispensable leer su manual y guardarlo.
El proveedor no asume ninguna responsabilidad por los daños ocasionados por la herramienta si no se observan las reglas de seguridad y las recomendaciones del presente manual. La herramienta fue diseñada solamente para el uso doméstico. No se permite aplicarla para fines profesionales o lucrativos.
EL EQUIPO DEL TALADRADOR
La caja de fábrica debe de contener:
- el taladrador
- un mango adicional
- limitador de la hondura del taladrado
!Atención! !La herramienta no está equipada con taladros!
PARAMETROS TECNICOS
| Parámetro Unidad de medición Valor | ||
| Numero del catalogo 78995 | ||
| Tensión eléctrica [V~] 220 - 240 | ||
| Frecuencia eléctrica [Hz] 50 | ||
| Fuerza nominal [W] 710 | ||
| Rotación nominal [min | -1] | 0 - 3000 |
| Máximo diámetro del taladrado (en acero) | [mm] | 13 |
| Masa | [kg] | 2,1 |
| Nivel de ruido | ||
| - presión acústica L_p ± K | [dB (A)] | 98,06 ± 3,0 |
| - potencia L_p ± K | [dB (A)] | 109,06 ± 3,0 |
| Nivel de vibraciones | II | |
| Nivel de protección | [m/s2] | 5,726 ± 1,5 / 17,116 ± 1,5 |
| Grado de protección | IPX0 |
CONDICIONES GENERALES DE SEGURIDAD
¡ATENCIÓN! Lea todas las siguientes instrucciones. Si no se observan las instrucciones, existe el peligro del choque eléctrico, incendio o lesiones. La noción de „herramienta eléctrica” que se aplica en las instrucciones se refiere a todas las herramientas alimentadas con corriente eléctrica – tanto alámbricas como inalámbricas.
OBSERVENSE LAS SIGUIENTES INSTRUCCIONES
El lugar de trabajo
El lugar de trabajo debe ser bien iluminado y limpio. Desorden e iluminación débil pueden ser causas de accidentes.
No use herramientas eléctricas en condiciones de un riesgo elevado de explosión, cerca de líquidos o gases inflamables. Herramientas eléctricas generan chispas que pueden causar incendios en contacto con gases inflamables.
Evite el acceso de niños y personas no autorizadas al lugar de trabajo. Falta de concentración necesaria puede causar que pierda el control de la herramienta.
Seguridad eléctrica
El enchufe del cable eléctrico debe ser adecuado para el contacto. Queda prohibido modificar el enchufe y usar adaptadores para adecuar el enchufe al contacto. El enchufe no modificado que es adecuado para el contacto reduce el riesgo del choque eléctrico.
Evita el contacto con superficies conectados con tierra – pipas, calentadores y radiadores. Lo cual puede aumentar el riesgo del choque eléctrico.
E
No exponga las herramientas a precipitaciones o humedad. Agua y humedad que se filtren al interior de la herramienta eléctrica aumentan el riesgo del choque eléctrico.
No permita la sobrecarga del cable de alimentación. No use el cable de alimentación para cargar, conectar y desconectar el enchufe del contacto de la red eléctrica. Evita el contacto del cable de alimentación con objetos calientes, aceites, bordes afilados y elementos móviles. Defectos del cable de alimentación aumentan el riesgo del choque eléctrico.
En el caso del trabajo fuera de los interiores cerrados, use extensiones adecuados para tales trabajos. Aplicación de extensiones adecuadas reduce el riesgo del choque eléctrico.
Seguridad personal
Empiece el trabajo en buenas condiciones físicas y psíquicas. Ponga atención a lo que está haciendo. Evite el trabajo si está cansado o bajo influencia de medicinas o alcohol. Un momento de descuido durante el trabajo puede ser causa de lesiones graves. Use medios de protección personal. Siempre use anteojos protectores. Uso de medios de protección personal como máscaras contra polvo, calzado protector, cascos y protectores del oído reduce el riesgo de lesiones graves.
Evite encender la herramienta por casualidad. Asegúrese que el interruptor eléctrico esta en la posición „apagado” antes de conectar la herramienta a la red eléctrica. Sujetar la herramienta con un dedo sobre el interruptor o conectarla cuando el interruptor está en la posición „encendido” puede ser causa de lesiones graves.
Antes de encender la herramienta eléctrica, remueva todas las llaves y herramientas de ajuste. Una llave en los elementos giratorios de la herramienta puede ser causa de lesiones graves.
Manténgase en equilibrio y todo el tiempo conserve una posición adecuada. Esto le permitirá controlar la herramienta eléctrica con más facilidad en el caso de situaciones imprevistas durante el trabajo.
Use ropa protectora. No se ponga ropa floja y bisutería. Mantenga el cabello, la ropa y los guantes lejos de los elementos móviles de la herramienta eléctrica. Ropa floja, bisutería o cabello largo pueden atorarse en los elementos móviles de la herramienta.
Use removedores o contenedores de polvo, si la herramienta está equipada con ellos. Conéctelos correctamente. Uso de removedores de polvo reduce el riesgo de lesiones graves.
Uso de la herramienta eléctrica
No permita la sobrecarga de la herramienta eléctrica. Use la herramienta adecuada para el tipo de trabajo. Uso de herramientas adecuadas garantizará un trabajo más efectivo y más seguro.
No use la herramienta eléctrica si no funciona su interruptor. La herramienta que no se puede controlar por medio de su interruptor es peligrosa y debe repararse.
Desconecta el enchufe del contacto antes de cualquier ajuste, cambio de accesorios o almacenamiento de la herramienta. Eso permitirá evitar que la herramienta eléctrica se encienda casualmente.
Almacena la herramienta fuera del alcance se niños. No permita que trabajen con ella personas no capacitadas. La herramienta eléctrica puede ser peligrosa en las manos de tales personas.
Asegure mantenimiento adecuado de la herramienta. Controle la herramienta respecto al encaje y piezas móviles fl ojas.
Revise si cualquier elemento de la herramienta no está dañado. Si se detectan defectos, es menester eliminarlos antes de que se use la herramienta eléctrica. Muchos accidentes son causados por un mantenimiento inadecuado de la herramienta.
Herramientas cortantes deben mantenerse limpios u afilados. Herramientas cortantes correctamente conservadas pueden controlarse con más facilidad durante el trabajo.
Use herramientas eléctricas y accesorios con acuerdo a las presentes instrucciones. Use las herramientas con acuerdo a su función tomando en cuenta el carácter y las condiciones del trabajo. Usar las herramientas para propósitos diferentes a los de su diseño puede aumentar el riesgo de situaciones peligrosas.
Durante los trabajos que impliquen el riesgo del contacto de la herramienta instalada con un conductor escondido bajo tensión, sostenga la herramienta con mangos aislados. Una herramienta que esté siendo instalada durante el contacto con un conductor bajo tensión puede causar que los elementos metálicos de la herramienta estén bajo tensión, lo cual implica el riesgo de la electrocución del operador de la herramienta.
Reparaciones
Repare las herramientas solamente en talleres autorizados que usan refacciones originales. Esto garantizará la seguridad del trabajo con la herramienta eléctrica.
RECOMENDACIONES ADICIONALES DE SEGURIDAD
Use protecciones del oído durante el trabajo con el martillo perforador. Exposición al ruido puede ser causa de la pérdida de audición.
Use la herramienta con los mangos adicionales suministrados. Pérdida del control de la herramienta puede causar lesiones del operador.
Durante el trabajo en el que la herramienta pueda entrar en contacto con un cable escondido bajo tensión, la herramienta eléctrica debe sostenerse por medio de mangos aislados. La herramienta que esté en contacto con un cable bajo tensión puede causar que elementos de metal estén bajo tensión, lo cual puede causar choque eléctrico del operador.
E
INSTALACIÓN DE LOS ELEMENOS DEL EQUIPO
!ATENCIÓN! La instalación de la herramienta se puede realizar solamente cuando la tensión de alimentación no está conectada (!sacar el enchufe del cable de la herramienta del contacto!)
Instalación del mango adicional (II)
Coloque el portabrocas sobre el cuerpo básico de la taladradora y elige su posición correcta para que funcione de manera segura. La posición del portabrocas se debe escoger de modo que pueda resistir a la torsión antihoraria del portabrocas. Esto puede ocurrir durante el uso diario de la herramienta, y alcanza el valor máximo durante el acuñamiento de la broca en el material. Asegure la posición del portabrocas apretando fi rmemente la empuñadura.
Montaje de tope de profundidad (III)
Inserte la barra de tope de profundidad en el agujero de la empuñadura adicional. Asegure la posición del tope de profundidad ajustándola al tipo de montaje; apretando la empuñadura adicional, apretando por separado o con la tecla de enclavamiento. Para la instrucción detallada de enclavamiento de posición de tope vea la imagen.
PREPARACIÓN PARA FUNCIONAMIENTO
Antes de comenzar el trabajo con la herramienta se debe revisar si el armazón y el cable de conexión no están dañados. Si se detectan daños, uso de la herramienta queda prohibido.
!Atención! Todas las acciones relacionadas con instalación y cambio de las herramientas de trabajo, instalación de protecciones y carriles, ajuste, etc. deben realizarse cuando la alimentación del taladrador esté desconectada y por lo tanto antes de estas acciones es necesario: !Sacar el enchufe del cable de la herramienta del contacto!
Instalación de las brocas en el mandril del taladro (IV)
Seleccione la broca helicoidal apropiada para dada manipulación. Inserte la broca en portabrocas y sujetando la parte trasera de portabrocas gire la parte delantera de portabrocas hasta que la broca se quede fi rmemente fi jada.
Ajuste de rotación (V)
El taladro está equipado con un ajuste de giros. El ajuste se realiza con el selector en el interruptor. El marcador con símbolo de "flecha", "+" y "-" u otros indica en qué sentido debe girar el selector para aumentar o disminuir la velocidad nominal. El giro del selector regula el movimiento del interruptor, es decir el valor máximo de la velocidad nominal. Presionar gradualmente el interruptor aumenta giros del motor.
Selección del sentido de la rotación (VI)
Poner el selector del sentido de la rotación en la posición R (rotación hacia la derecha) o L (rotación hacia la izquierda).
!Atención! !Cambio del sentido de la rotación se puede efectuar solamente con la alimentación de la corriente desconectada!
Selección de la función de percusión (VII)
La función del trabajo de percusión facilita el trabajo en el caso del taladrado en concreto, muro y cerámica dura (ladrillos duros, piedras, mármol). El selector de la percusión debe ponerse en la posición del trabajo con percusión (el símbolo del martillo).
Taladrando agujeros en otros materiales, la función de trabajo con percusión debe desactivarse poniendo el selector de la percusión en la posición del trabajo sin percusión (el símbolo de taladro).
Preparación para el funcionamiento
Antes de comenzar las labores:
Fijar el material en el tornillo.
Usar herramientas adecuadas para el trabajo que se esta realizando. Las herramientas deben estas afiladas y en buenas condiciones. Ponerse ropa adecuada para el trabajo así como protectores del oído y de la vista.
Después de haber instalado el taladro, sacar la llave del agujero de ajuste.
Colocar el enchufe del cable del taladrador en el contacto de la corriente.
Sostener el taladrador con ambas manos por el mango y el mango adicional.
Adoptar una posición segura y estable.
Encender el taladrador oprimiendo con un dedo el botón eléctrico.
!Atención! En el caso de que se detecten ruidos u olores sospechosos durante el funcionamiento del taladrador, apáguelo de inmediato y sacar el enchufe del contacto de la red eléctrica.
USO DE LA HERRAMIENTA
!Atención! !Durante la operación del taladrador deben usarse protectores del oído!
E
Aplicación del sentido derecho o izquierdo de la rotación
Rotación en la dirección derecha debe aplicarse en el caso del taladrado con taladros comunes derechos.
Rotación en la dirección izquierda debe aplicarse en el caso de que un taladro derecho se atore en el material y cuando se están sacando tornillos. Cuando se están sacando tornillos úsese la velocidad mínima.
Aplicación del bloqueo del interruptor
El bloqueo del interruptor debe usarse en el caso de un taladrado largo (por ejemplo, en el caso del taladrado en concreto, muro, etc.). En tales casos, cuando el interruptor esté oprimido, oprima con el pulgar el botón del bloqueo y suelte el interruptor. Para desactivar el bloqueo, es sufi ciente oprimir el interruptor eléctrico.
Taladrado en madera
Antes de hacer el agujero, se recomienda inmovilizar el material procesado en un tornillo y después marcar el lugar del taladrado con un clavo. Poner un taladro adecuado en la agarradera del taladrador, ajustar la velocidad, conectar el taladrador a la red eléctrica y empezar la labor.
En el caso de agujeros a través del material, se recomienda poner debajo del material un pedazo de madera, gracias a lo cual la orilla del agujero será lisa
En el caso de agujeros de un diámetro grande, se recomienda taladrar antes un agujero de un diámetro menor.
Taladrado en metales
El material procesado debe ser siempre correctamente colocado. En el caso de hojalata fina, se recomienda poner debajo de ella un pedazo de madera para evitar que se doble. Después, marque los lugares para agujeros con un clavo y comenzar el taladrado.
Usar taladros de acero. En el caso del taladrado en hierro fundido, se recomienda usar taladros con punta de carburos sinterizados. En el caso de agujeros de diámetros grandes, se recomienda hacer antes un agujero de un diámetro más pequeño.
En el caso del taladrado en acero, úsese aceite de maquina como líquido refrigerador.
Para aluminio, úsese como líquido refrigerador trementina o parafi na.
En el caso de latón, cobre o hierro fundido no se usan líquidos refrigeradores. Es preciso sacar frecuentemente el taladro del material para que baje su temperatura.
El taladro, pasando a través del material procesado puede causar que el taladrador gire – uno debe estar preparado para tal posibilidad y ponerle especial atención durante el trabajo.
Taladrado en materiales cerámicos
Taladrado en materiales duros y densos (concreto, ladrillo duro, piedra, mármol, etc.)
Antes de taladrar el agujero, se recomienda taladrar un agujero de un diámetro menor, sin percusión. El agujero final se debe realizar con la función de percusión activada. Use taladros de percusión con punta de carburos sinterizados en buenas condiciones.
Taladrado en esmalte, ladrillo suave, yeso, etc.
Taladrar como queda explicado en el párrafo arriba, pero sin percusión.
Sacar de vez en cuando el taladro del agujero que se está realizando para remover el polvo. Durante el taladrado, presionar la herramienta fuerte con una presión constante.
Aplicación del taladrador para colocar o quitar tornillos
Taladrador con la velocidad de la rotación y el sentido del giro ajustables puede usarse para colocar o quitar tornillos. Para este fi n se recomienda:
- usar la velocidad más baja posible,
- usar puntas adecuadas.
Las puntas pueden colocarse directamente en la agarradera del taladrador o por medio de una agarradera especial magnética.
Para quitar un tornillo hay que seleccionar la dirección de la rotación hacia la izquierda (L).
Cortar agujeros
El taladrador puede usarse para hacer agujeros grandes en madera por medio de unos taladros especiales de un diámetro constante o cambiables puntas de un juego de sierras para agujeros.
Para evitar rebabas en el agujero, se recomienda poner un pedazo de madera debajo del material procesado.
Uso de adaptadores
Taladradores con el sentido del giro ajustable no se deben usar como el motor de adaptadores de trabajo.
Perforar usando el limitador de profundidad de perforación (VIII)
Se usa el limitador para facilitar la perforación en las zonas y superficies donde se realizan los agujeros ciegos, en particular en hormigón y en madera. Determinar la profundidad del agujero. Instalar la broca en el soporte (portaherramientas), marcar con un rotulador la distancia del taladro del extremo de la broca de trabajo igual a la profundidad del agujero. Ajustar el limitador de profundidad de manera que su extremo coincida con la distancia marcada „L” en la broca. Asegurarse de que el tapón no se
E
mueva durante la operación. Iniciar el taladro, en la profundidad determinada, la parte frontal del limitador fijará apoyada en la superfi cie del agujero. A continuación, se debe retirar la broca del agujero.
Comentarios adicionales
Durante el trabajo no se debe aplicar demasiada fuerza al material procesado y hacer movimientos bruscos para evitar cualquier daño de la herramienta de trabajo y el taladrador.
Interrumpa el trabajo de vez en cuando.
La herramienta no debe trabajar por arriba de sus capacidades – la temperatura de las superficies externas nunca puede ser más alta que 60 °C.
Cuando haya terminado el trabajo, saque el enchufe del cable de la herramienta del contacto y realice mantenimiento y control de la herramienta.
El valor total declarado de las vibraciones ha sido medido por medio de un método estándar y puede usarse para comprar las herramientas. El valor total declarado de las vibraciones puede usarse en la valoración preliminar de la exposición.
¡Atención! La emisión de las vibraciones durante el trabajo con la herramienta puede distar del valor declarado, dependiendo del uso que se le de a la herramienta.
¡Atención! Es menester determinar las medidas de seguridad que protejan al operador, las cuales se basen en la evaluación del riesgo en las condiciones reales de uso (incluyendo todas las fases del ciclo de trabajo, como por ejemplo el periodo durante el cual la herramienta esté apagada o trabajando en ralentí, así como el tiempo de activación).
MANTENIMIENTO E INSPECCIONES
¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléctrico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.
