HASZNÁLATI ÚTMUTATÓ 78995 Sthor

1. test a motorral és a fogantyúval

2. önközpontosító fúrótokmány

3. kiegészítő fogantyú

4. furatmélység beállító

5. hálózati vezeték a dugvillával.

6. elektromos kapcsoló a fordulatszám szabályzóval

7. a kapcsoló rögzítése

8. a forgási irány váltója

A használt elektromos és elektronikus eszközök szelektív gyűjtésére vonatkozó jelzés: A használt elektromos berendezések újrafelhasználható nyersanyagok – nem szabad őket a háztartási hulladékokkal kidobni, mivel az emberi egészségre és a környezetre veszélyes anyagokat tartalmaznak! Kérjük, hogy aktívan segítse a természeti források- kal való aktív gazdálkodást az elhasznált berendezéseknek a tönkrement elektromos berendezéseket gyűjtő pontra történő beszállításával. Ahhoz, hogy a megsemmisíten- dő hulladékok mennyiségének csökkentése érdekében szükséges a berendezések ismételt vagy újra felhasználása, illetve azoknak más formában történő visszanyerése. PROTEJAREA MEDIULUI Simbolul adunării selective a utilajelor electrice şi electronice. Utilajele electrice uzate sunt materie primă repetată – este interzisă aruncarea lor la gunoi, deoarece conţin substanţe dăunătoare sănătăţii omeneşti cât dăunătoare mediului! Vă rugăm deci să aveţi o atitudine activă în ceace priveşte gospodărirea economică a resurselor naturale şi protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupă de asemenea utilaje electrice uzate. Pentru a limita cantităţile deşeurilor eliminate este necesară întrebuinţatrea lor din nou , prin recyklind sau recuperarea în altă formă.

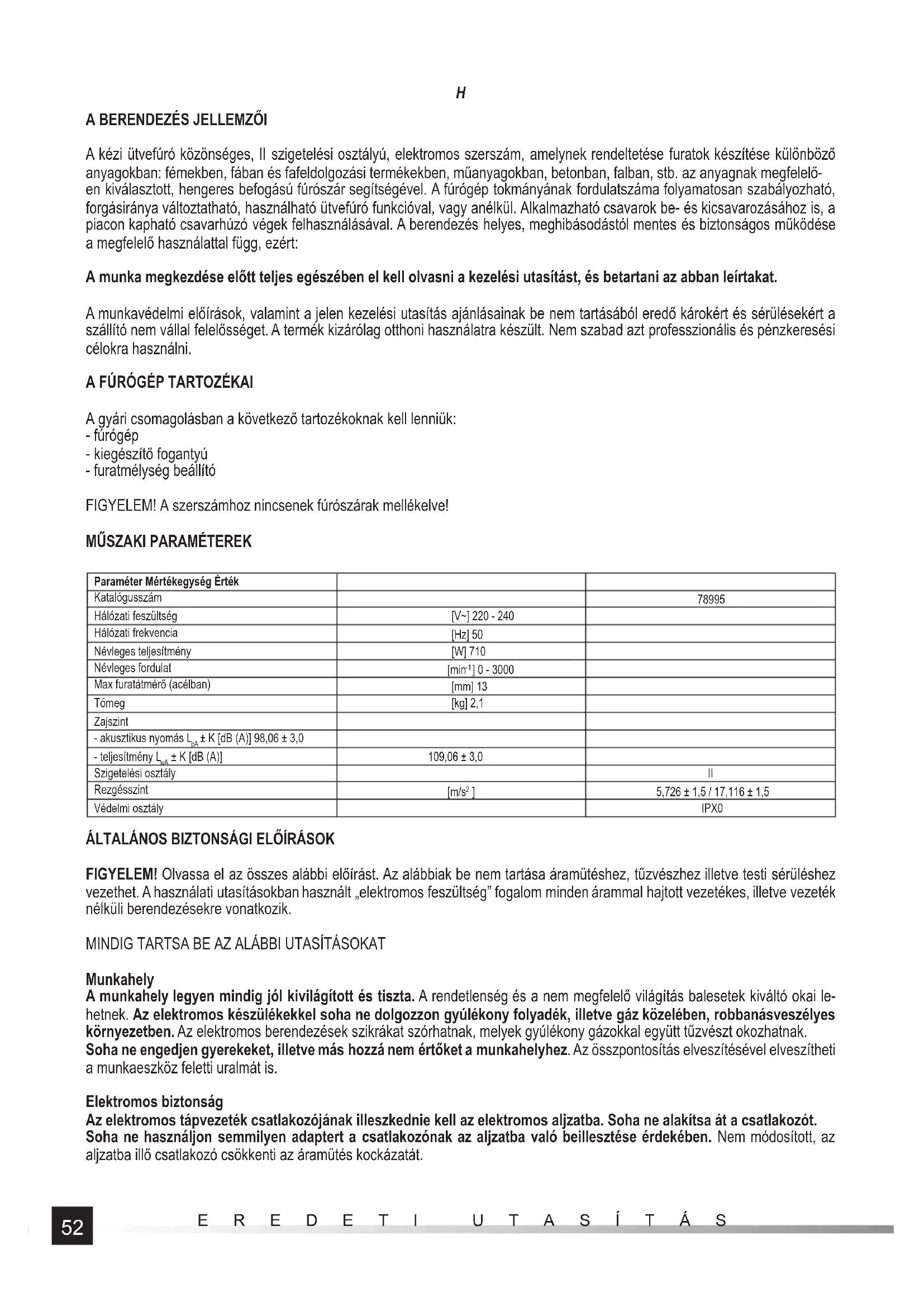

A kézi ütvefúró közönséges, II szigetelési osztályú, elektromos szerszám, amelynek rendeltetése furatok készítése különböző anyagokban: fémekben, fában és fafeldolgozási termékekben, műanyagokban, betonban, falban, stb. az anyagnak megfelelő- en kiválasztott, hengeres befogású fúrószár segítségével. A fúrógép tokmányának fordulatszáma folyamatosan szabályozható, forgásiránya változtatható, használható ütvefúró funkcióval, vagy anélkül. Alkalmazható csavarok be- és kicsavarozásához is, a piacon kapható csavarhúzó végek felhasználásával. A berendezés helyes, meghibásodástól mentes és biztonságos működése a megfelelő használattal függ, ezért: A munka megkezdése előtt teljes egészében el kell olvasni a kezelési utasítást, és betartani az abban leírtakat. A munkavédelmi előírások, valamint a jelen kezelési utasítás ajánlásainak be nem tartásából eredő károkért és sérülésekért a szállító nem vállal felelősséget. A termék kizárólag otthoni használatra készült. Nem szabad azt professzionális és pénzkeresési célokra használni. A FÚRÓGÉP TARTOZÉKAI A gyári csomagolásban a következő tartozékoknak kell lenniük: - fúrógép - kiegészítő fogantyú - furatmélység beállító FIGYELEM! A szerszámhoz nincsenek fúrószárak mellékelve!

Paraméter Mértékegység Érték Katalógusszám

Hálózati feszültség [V~] 220 - 240 Hálózati frekvencia [Hz] 50 Névleges teljesítmény [W] 710 Névleges fordulat [min

] 0 - 3000 Max furatátmérő (acélban) [mm] 13 Tömeg [kg] 2,1 Zajszint - akusztikus nyomás L

± K [dB (A)] 109,06 ± 3,0 Szigetelési osztály

] 5,726 ± 1,5 / 17,116 ± 1,5 Védelmi osztály IPX0 ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK FIGYELEM! Olvassa el az összes alábbi előírást. Az alábbiak be nem tartása áramütéshez, tűzvészhez illetve testi sérüléshez vezethet. A használati utasításokban használt „elektromos feszültség” fogalom minden árammal hajtott vezetékes, illetve vezeték nélküli berendezésekre vonatkozik. MINDIG TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT Munkahely A munkahely legyen mindig jól kivilágított és tiszta. A rendetlenség és a nem megfelelő világítás balesetek kiváltó okai le- hetnek. Az elektromos készülékekkel soha ne dolgozzon gyúlékony folyadék, illetve gáz közelében, robbanásveszélyes környezetben. Az elektromos berendezések szikrákat szórhatnak, melyek gyúlékony gázokkal együtt tűzvészt okozhatnak. Soha ne engedjen gyerekeket, illetve más hozzá nem értőket a munkahelyhez. Az összpontosítás elveszítésével elveszítheti a munkaeszköz feletti uralmát is. Elektromos biztonság Az elektromos tápvezeték csatlakozójának illeszkednie kell az elektromos aljzatba. Soha ne alakítsa át a csatlakozót. Soha ne használjon semmilyen adaptert a csatlakozónak az aljzatba való beillesztése érdekében. Nem módosított, az aljzatba illő csatlakozó csökkenti az áramütés kockázatát.53

Mindig kerülje el a földelt felületekkel pl. csövek, fűtőtestek, hűtőszekrények stb. való érintkezést. A test földelése növeli az áramütés kockázatát. Soha ne tegye ki az elektromos berendezést csapadék, illetve nedvesség hatásának. Az elektromos berendezésbe beleke- rülő víz és nedvesség növelik az áramütés kockázatát. Soha ne terhelje túl az elektromos tápvezetéket. Soha ne használja az elektromos tápvezetéket berendezés hordozására, a csatlakozónak az elektromos aljzatba/ból be/kihúzására. Kerülje el az elektromos vezetéknek meleggel, olajjal, éles peremekkel illetve mozgó elemekkel való érintkezését. Az elektromos tápvezeték sérülései növelik az áramütés kockázatát. A zárt helyiségen kívül zajló munka esetében kizárólagosan kültéri hosszabbítót használjon. A megfelelő hosszabbító használatával csökken az áramütés kockázata. Személyvédelem Csak jó lelki és fi zikai állapotban álljon munkába. Mindig fi gyeljen arra, mit csinál. Soha ne dolgozzon, amikor túl fáradt, illetve gyógyszer vagy alkohol hatása alatt áll. Pillanatnyi fi gyelmetlenség komoly sérülésekhez vezethet. Mindig alkalmazza a személyi védelem eszközeit. Mindig vegye fel a védőszemüveget. A személyvédelem eszközeinek: védőmaszkok, védőlábbeli, sisakok, illetve fülvédők használata jelentősen csökkenti a testi sérülések kockázatát. Kerülje el a berendezés véletlen bekapcsolását. A berendezés az elektromos hálózatába való csatlakozása előtt mindig bizonyosodjon meg arról, hogy a kapcsológomb a „kikapcsolt” pozícióban van. Elektromos hálózatba való csatoláskor benyomott kapcsolási gomb illetve „bekapcsolt” pozícióba tartott kapcsológomb komoly testi sérülésekhez vezethet. A pneumatikus rendszer bekapcsolása előtt tüntesse el az összes, a beállításához használt csavarhúzót és egyéb tár- gyat. A mozgó elemeken felejtett kulcs komoly testi sérülésekhez vezethet. Ügyeljen az egyensúlyra. Egész idő alatt tartsa fenn a megfelelő testhelyzetet. Munka közben kialakuló váratlan helyzetek- ben ez megkönnyíti a elektromos berendezés irányítását. Használjon védőruhát. Ne hordjon laza ruházatot, illetve ékszert. Haját, ruházatát illetve munkakesztyűjét tartsa távol az elektromos berendezésétől. Laza ruházat, ékszer illetve hosszú haj beleakadhat a berendezés mozgó alkatrészeibe. Amennyiben lehetséges használjon porelszívókat, illetve portárolókat. Ügyeljen a megfelelő, szabályos felszerelésére. Porelszívó használata csökkenti a komoly testsérülések előfordulási kockázatát. Elektromos berendezés használata Soha ne terhelje túl az elektromos berendezést. Mindig az adott munkához megfelelő eszközt használjon. A megfelelő munkaeszköz kiválasztása eredményesebb és biztonságosabb munkavégzéshez vezet. Soha ne használja az elektromos berendezést, amennyibe nem működik a kapcsológombja. A berendezés, melyet nem tud szabályozni kapcsológombbal veszélyes, illetve javítandó. A tartozékok cserélése és beállítása előtt illetve a berendezés eltárolása előtt húzza ki a csatlakozót az elektromos aljzat- ból. Ez lehetővé teszi az elektromos berendezés véletlenszerű bekapcsolásának elkerülését. Az eszközt mindig a gyerekek elöl elzárt helyen tárolja. Soha ne hagyja, hogy a berendezést a használatában nem kikép- zett emberek használják. A nem kiképzett személyzet kezében az elektromos eszköz veszélyes lehet. Biztosítsa a berendezés megfelelő karbantartását. Ellenőrizze a nem tökéletesen illeszkedő, illetve túl laza mozgó részeket. Ellenőrizze, hogy a berendezés valamelyik alkatrésze nem sérült-e. Meghibásodás észlelése esetében még az elektromos be- rendezés használata megkezdése előtt javítsa ezt ki. A berendezés nem megfelelő karbantartása nagyon sok balesetnek okozója. A vágó elemeket mindig tartsa élesen és tisztán. A megfelelően karbantartott vágóeszközöket munka közben könnyebben lehet irányítani. Az elektromos berendezéseket és tartozékait csak a jelen használati utasításban foglaltak szerint használja. A beren- dezéseket mindig rendeltetésszerűen, munka körülményeit és fajtáját fi gyelembe véve használja. A berendezések nem rendeltetésszerű használata növelheti a veszélyes helyzetek kialakulásának kockázatát. Olyan munka kivitelezése közben, amikor az eszköz feszültség alatt lévő, rejtett elektromos kábellel találkozhat, a szer- számot a szigetelt nyelénél fogva kell tartani. A feszültség alatt lévő vezetékhez érő eszköz fém részei is feszültség alá kerülhetnek, ami miatt a szerszám kezelőjét áramütés érheti. Javítások Az eszköz javításait kizárólagosan az erre jogosult, eredeti alkatrészeket használó szervizekben végeztesse. Ez garantálja az elektromos berendezés biztonságos munkáját. TOVÁBBI BIZTONSÁGI UTASÍTÁSOK Vegyen fel hallásvédőt az ütvefúró használatakor. A zaj hallásvesztést okozhat. A gépet a berendezéssel együtt szállított plusz fogantyúval használja. Az a gép feletti uralom elvesztése a gép kezelőjének sérüléséhez vezethet. Olyan munka kivitelezése közben, amikor a befogott tartozék feszültség alatt lévő, rejtett elektromos kábellel találkozhat, a szerszámot a szigetelt nyelénél fogva kell tartani. A feszültség alatt lévő vezetékhez érő eszköz fém részei is feszültség alá kerülhetnek, ami miatt a szerszám kezelőjét áramütés érheti.54

FIGYELEM! A tartozékokat kizárólag feszültségmentesítés után szabad fel- vagy leszerelni (Húzza ki a dugvillát a hálózati dugaljból). A kiegészítő fogantyú felszerelése (II) A tokmány szorítógyűrűjét erősítse fel a fúrógépre. A fogganytyú pozícióját olyan módon válassza ki, hogy a lehető legbiztonsá- gosabb munkavégzést tegye lehetővé. A foggantyú pozícióját úgy kell megválasztani, hogy képes teljes mértékben ellensúlyozni lehessen vele azt a nyomaték, a tokmány forgásirányával ellentétes irányú forgatónyomatékot teljesen ellensúlyozni lehessen vele. Ez a forgatónyomaték normál működés közben is létrejön, de a legmagasabb értéket akkor éri el, amikor a fúró megszorul a megmunkált anyagban. A kiegészítő foggantyú pozícióját, markolatának erős és biztos becsavarásával lehet rögzíteni. Fúrásmélység-szabályozó felszerelése (III) A szabályozórudat a kiegészítő foggantyú szorítógyűrűjén lévő lyukon dugja át. A mélységszabályozó pozícióját a felszerelés típusától függően kell biztosítani: a kiegészítő foggantyú markolatának, illetve más nyél rászorításával, vagy lezáró gombbal. A pozíció rögzítésének módja részletesebben az illusztráción kerül bemutatásra. A MUNKAVÉGZÉS ELŐKÉSZÍTÉSE A munka megkezdése előtt ellenőrizni kell, hogy a gép testének burkolata és a hálózati vezeték a dugvillával nem sérült -e. Ha sérülés állapítható meg, tilos a további munkavégzés. FIGYELEM! Minden, a tartozékok rögzítésével és cseréjével, a burkolatok és megvezetők felszerelésével, beállításával, stb. kap- csolatos műveletet a gép feszültségmentesítése után kell elvégezni, ezért ezen műveletek előtt: Húzza ki a berendezés hálózati vezetékének dugvilláját a hálózati dugaljból! A fúrószár rögzítése a fúrótokmányban (IV) Válassza ki a feladatnak megfelelő hengeres szárú fúrófejet. Helyezze be a fúrót a tokmányba, majd a gyorsfogó hátsó részét lefogva forgassa el az elülső részét úgy, hogy a fúrófej biztosan és szilárdan legyen rögzítve a tokmányba. A fordulatszám szabályozása (V) A fúrógép fokozatmentes fordulatszám szabályozóval van ellátva. A szabályozás a kapcsolón lévő forgatógombbal történik.A sebesség jelölői a nyilak, „+” és „-”, vagy más hasonló jelek, melyek jelzik melyik irányba kell elfordítani a forgatókapcsolót, hogy növelje vagy csökkentse a fordulatszámot. A gomb forgatása szabályozza a kapcsoló mozgástartományát, ami meghatározza a maximális fordulatszámot. A kapcsoló fokozatos lenyomása gyorsítja a motor forgássebességét. A forgási irány beállítása (VI) Állítsa a forgásirány váltót az R (jobboldali forgásirány) vagy az L (baloldali forgásirány) pozícióra. Figyelem! A forgásirány váltását csakis feszültségmentesítés után szabad elvégezni! Az ütő funkció beállítása (VII) Az ütvefúró funkció megkönnyíti a betonban, falban és kemény kerámia anyagokban (kemény téglában, kőben, márványban) történő furatkészítést. Ebből a célból a ütő funkció kapcsolóját állítja az ütvefúrás üzemmódra (kalapács jel). Más anyagokban történő furatkészítéskor az ütvefúrás üzemmódot ki kell kapcsolni, a kapcsolót az ütés nélküli üzemmódra állítva (fúró jel). A munkavégzést előkészítő műveletek A munka megkezdése előtt: Rögzítse a megmunkálandó anyagot satuban vagy asztalos szorítók segítségével. Használjon az elvégzendő munkához megfelelő fúrószárat. Ügyeljen rá, hogy éles és jó állapotú legyen. Vegyen fel munkaruhát, valamint szem és fülvédőt. A fúrószár rögzítése után vegye ki a rögzítéshez használt kulcsot a fúró tokmányából. Dugja be a hosszabbító dugvilláját az elektromos hálózat dugaljába. Fogja meg a fúrót mindkét kézzel a fogantyúnál és a kiegészítő fogantyúnál fogva. Vegyen fel stabil és biztos testhelyzetet. Kapcsolja be a fúrógépet ujjal benyomva az elektromos kapcsolót Figyelem! Ha gyanús hangokat, recsegést, csikorgást, stb. észlel, azonnal kapcsolja ki a fúrógépet, és húzza ki a dugvillát az elektromos hálózat dugaljából.

Figyelem! A fúrógép használata közben fülvédőt kell használni!55

A jobbos vagy balos forgásirány használata Jobboldali forgásirányt az általánosan használt jobbos fúrószárakkal történő furatkészítéskor kell alkalmazni. Balos forgásirányt a jobbos fúrószárnak az anyagba való beszorulásakor, valamint csavarok kilazításakor kell használni. Csava- rok kilazításakor minimális fordulatszámot használjon. A kapcsolórögzítő használata A kapcsolórögzítést hosszantartó fúrási munkánál ajánlott használni (pl. betonban, falban, stb. történő furatkészítéskor). Ehhez benyomott kapcsolónál hüvelykujjal nyomja be a rögzítést és engedje el a kapcsolót. A rögzítést kikapcsolásához elég megnyomni az elektromos kapcsolót. Furatkészítés fában A furat elkészítése előtt ajánlatos a munkadarabot asztalos szorítókkal vagy satuban rögzíteni, majd pontozóval vagy egy szöggel bejelölni a furat helyét. A tokányba rögzítsen egy megfelelő fúrószárat, állítsa be a fordulatszámot, kapcsolja a fúrógépet az elektromos hálózatra, és kezdje meg a furatkészítést. „Átmenő” furat készítése esetén ajánlatos a munkadarab alá egy fa alátétet tenni, ennek köszönhetően az átmenő furat pereme nem lesz letöredezve. Nagy átmérőjű furat készítése esetén ajánlatos előzetesen egy kisebb átmérőjű, vezető furat készítése. Furatkészítés fémekben A munkadarabot mindig szilárdan rögzíteni kell. Vékony lemez esetén ajánlatos fa alátétet használni, hogy elkerüljük a nemkívá- natos vetemedést, stb. Ezután jelölje be a furatkészítés helyét pontozóval, és kezdje meg a fúrást. Használjon acélhoz való fúrószárat. Fehér öntvénybe történő furatkészítés esetén ajánlatos edzett, karbamidos végű fúrószárat használni. Nagyobb átmérőjű furatok készítése esetén ajánlatos előbb kisebb átmérőjű, vezető furatot készíteni. Acélban történő furatkészítéskor a fúrószárat gépolajjal kell hűteni. Alumíniumhoz hűtőközegként terpentint vagy parafi nt kell használni. Vörösrézben, sárgarézben vagy öntöttvasban történő furatkészítéskor nem szabad hűtőközeget használni. Hűtés céljából a fúrót gyakran ki kell venni az anyagból, és lehetővé kell tenni, hogy kihűljön. Furatkészítés kerámia anyagokban Furatkészítés kemény, tömör anyagokban (beton, kemény tégla, kő, márvány, stb.) A tényleges furat elkészítése előtt ütés nélkül egy kisebb furatot kell készíteni. A végleges furatot ütésfúrással kell készíteni. Használjon kemény végű, jó állapotú, ütvefúráshoz való fúrószárat. Furatkészítés csempébe, puha téglába, vakolatba, stb. A furatot a pont szerint kell elkészíteni, de ütés nélkül. Időközönként ki kell venni a fúrót a furatból a por és a hulladékok eltávolí- tása céljából. A furatkészítés közben a szerszámot erősen, teljes erőből nyomni kell. A fúrógép használata csavarok be- vagy kihajtására A fordulatszám szabályzós és irányváltós fúrógépet csavarok be- és kihajtásához is lehet használni. Ennek érdekében ajánlatos: a lehető legkisebb fordulatszámot, megfelelő szerszámvéget használni. A szerszámvéget közvetlenül lehet befogni a tokmányba, vagy speciális mágneses tartó segítségével. A csavar kihajtásához a forgásirány az átkapcsolóval balosra kell állítani (L). Lukvágás A fúrógépet nagyobb lukak fában való elkészítésére is lehet használni, speciális, állandó átmérőjű fúrószárak vagy cserélhető luk- vágó fűrész szerszámvég segítségével. Az elkészített átmenő furat kilépő peremén a sorják, letöredezések elkerülése érdekében a munkadarab alá egy hulladék fa alátétet kell tenni. Toldalékok használata A változtatható forgásirányú fúrógépnél nem szabad a meghajtáshoz toldalékokat használni. Furatkészítés a furatmélység határoló használatával (VIII) A határoló olyan felületekben történő fúratok készítésénél könnyíti meg a munkát, ahol nem átmenő furatok készülnek, különö- sen betonnál és fánál. Állapítsa meg a furat mélységét. A tokmányba be kell fogni a fúrószárat, egy fi lctollal be kell jelölni a fúró hegyétől a furat mélységének megfelelő távolságot. A furatmélység határolót be kell állítani úgy, hogy annak vége egybeessen a furat mélységének a fúrószáron bejelölt „L” távolságával. Meg kell győződni róla, hogy a furatmélység határoló nem mozdul el munka közben. Meg kell kezdeni a furást, a beállított mélységnél a furatmélység határoló hegye beleütközik a felületbe a furat közelében. Ekkor húzza ki a fúrószárat a furatból. További megjegyzések A munka közben nem szabad túl nagy nyomást kifejteni a megmunká landó anyagra, és nem szabad hirtelen mozdulatokat végez-56

ni, hogy elkerüljük a munkaszerszám és a fúrógép sérülését. Munka közben rendszeresen szünetet kell tartani. Nem szabad megengedni a gép túlterhelését, a külső felület hőmérséklete nem haladhatja meg a 60

C-ot. A munka befejezése után ki kell kapcsolni a fúrógépet, ki kell húzni a dugvillát az elektromos hálózat dugaljából, és el kell végezni a karbantartást és szemrevételezést. A deklarált, teljes rezgésértéket hagyományos mérési módszerrel mérték, az felhasználható két eszköz egymással történő össze- hasonlításához. A deklarált, teljes rezgésérték felhasználható az expozíció előzetes értékeléséhez. Figyelem! A szerszámmal végzett munka közben a tényleges rezgésérték, a szerszám használatának módjától függően, külön- bözhet a deklarált értéktől. Figyelem! A tényleges használat körülményeinek alapján kell megadni a kezelő védelmére szolgáló biztonsági eszközöket (fi gye- lembe véve a munkavégzés összes ciklusát, például azt az időt, amikor az eszköz be van kapcsolva, vagy üresjáratban üzemel, valamint az aktiválás idejét).

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki kezelés vagy karbantartás előtt a berendezés dugvilláját ki kell húzni az elektromos hálózat dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló műkö- dését, a szellőző járatok átjárhatóságát, a szénkefék szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanciális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tartozékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyút és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggyal, vegyi anyagok és tisztítószerek használata nélkül. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani.57
