78995 - Vŕtačka Sthor - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma 78995 Sthor vo formáte PDF.
| Typ produktu | Príklepová vŕtačka s káblom |
| Značka | Sthor |
| Model | 78995 |
| Menovité napätie | 220-240 V~ |
| Menovitá frekvencia | 50 Hz |
| Menovitý výkon | 710 W |
| Otáčky naprázdno | 0-3000 min⁻¹ |
| Max. priemer vŕtania (oceľ) | 13 mm |
| Hmotnosť | 2,1 kg |
| Hladina akustického tlaku | 98,06 ± 3,0 dB(A) |
| Hladina akustického výkonu | 109,06 ± 3,0 dB(A) |
| Trieda izolácie | II |
| Hladina vibrácií (vŕtanie) | 5,726 ± 1,5 m/s² |
| Hladina vibrácií (príklepové vŕtanie) | 17,116 ± 1,5 m/s² |
| Stupeň krytia | IPX0 |
| Obsah balenia | Vŕtačka, prídavná rukoväť, hĺbkový doraz |
| Hlavné funkcie | Vŕtanie, príklepové vŕtanie, skrutkovanie/odskrutkovanie |
| Nastavenie rýchlosti | Elektronický regulátor na spúšti |
| Prepínanie smeru otáčania | Áno (prepínač R/L) |
| Blokovanie spúšte | Áno (pre nepretržitú prevádzku) |
| Údržba a čistenie | Čistite stlačeným vzduchom (≤0,3 MPa) alebo suchou handričkou; nepoužívajte chemikálie |
| Opraviteľnosť | Zverte opravu autorizovanému servisu používajúcemu originálne diely |
| Odporúčané bezpečnostné vybavenie | Okuliare, rukavice, ochrana sluchu |
Často kladené otázky - 78995 Sthor
Otázky používateľov k 78995 Sthor
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vŕtačka vo formáte PDF zadarmo! Nájdite svoj návod 78995 - Sthor a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. 78995 značky Sthor.

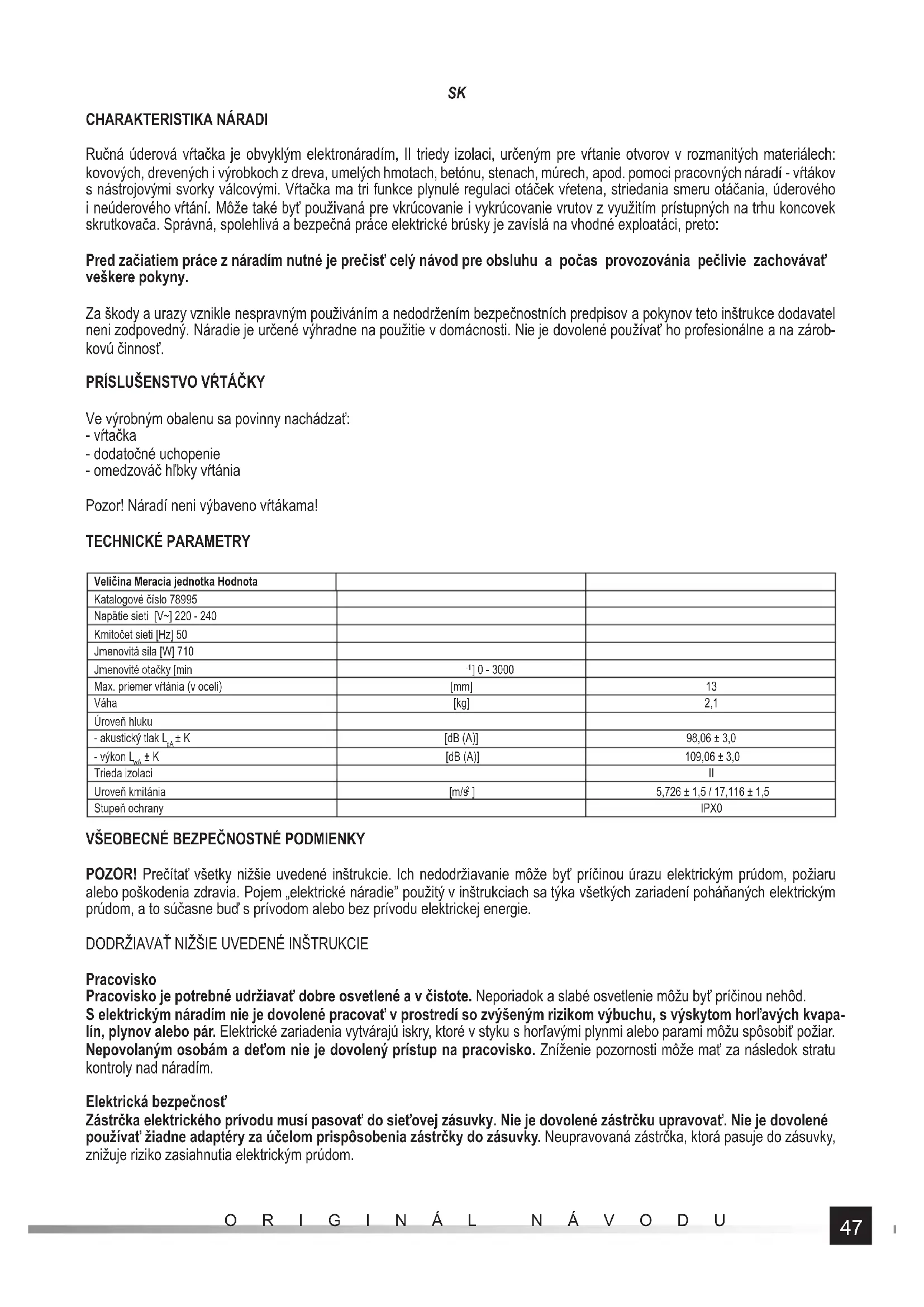

NÁVOD NA OBSLUHU 78995 Sthor
Ražošanas gads: Rok výroby: Rok výroby:
Gyártási év: Anul producției utilajului: Año de fabricación:
Používaj ochranné okuliare
Elektronická regulácia otáčok
Prepínač spôsobu práce
Druhá trieda elektrickej bezpečnosti
Symbol poukazuje na nutnosť separovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných surovín – je zakázané vyhadzovať ich do kontejnerov na komunálny odpad, nakoľko obsahujú látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebovaných elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerácie.
KÖRNYEZETVÉDELEM
Ručná úderová vřtačka je obvyklým elektronáradím, II triedy izolaci, určeným pre vřtanie otvorov v rozmanitých materiálech: kovových, drevených i výrobkoch z dreva, umelých hmotach, betónu, stenach, múrech, apod. pomoci pracovných náradí - vrtákov s nástrojovými svorky válcovými. Vřtačka ma tri funkce plynulé regulaci otáček vřetena, striedania smeru otáčania, úderového i neúderového vřtání. Môže také byť použivaná pre vkrúcovanie i vykrúcovanie vrutov z využitím prístupných na trhu koncovek skrutkovača. Správná, spolehlivá a bezpečná práce elektrické brúsky je zavíslá na vhodné exploatáci, preto:
Za škody a urazy vznikle nespravným použiváním a nedodržením bezpečnostních predpisov a pokynov teto inštrukce dodavatel není zodpovedný. Náradie je určené výhradne na použitie v domácnosti. Nie je dovolené používať ho profesionálne a na zárobkovú činnosť.
PRÍSLUŠENSTVO VÝTÁČKY
Ve výrobným obalenu sa povinny nachádzat:
- vítačka
- dodatočné uchopenie
- omedzováč hl'bky vítánia
POZOR! Prečítať všetky nižšie uvedené inštrukcie. Ich nedodržiavanie môže byť príčinou úrazu elektrickým prúdom, požiaru alebo poškodenia zdravia. Pojem „elektrické náradie” použitý v inštrukciach sa týka všetkých zariadení poháňaných elektrickým prúdom, a to súčasne bud’ s prívodom alebo bez prívodu elektrickej energie.
DODRŽIAVAŤ NIŽŠIE UVEDENÉ INŠTRUKCIE
Pracovisko
Pracovisko je potrebné udržiavat' dobre osvetlené a v čistote. Neporiadok a slabé osvetlenie môžu byt' príčinou nehôd. S elektrickým náradím nie je dovolené pracovat' v prostredí so zvýšeným rizikom výbuchu, s výskytom horľavých kvapa-lín, plynov alebo pár. Elektrické zariadenia vytvárajú iskry, ktoré v styku s horľavými plynmi alebo parami môžu spôsobit' požiar. Nepovolaným osobám a det'om nie je dovolený prístup na pracovisko. Zníženie pozornosti môže mat' za následok stratu kontroly nad náradím.
Zástrčka elektrického prívodu musí pasovat' do siet'ovej zásuvky. Nie je dovolené zástrčku upravovat'. Nie je dovolené použivat' žiadne adaptéry za účelom prispôsobenia zástrčky do zásuvky. Neupravovaná zástrčka, ktorá pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom.
SK
Vyhýbat' sa kontaktu s uzemnenými plochami ako rúry, ohrievače a chladničky. Uzemnenie tela zvyšuje riziko zasiahnutia elektrickým prúdom.
Nie je dovolené vystavovat' elektrické náradie kontaktu s atmosférickými zrážkami alebo s vlhkost'ou. Voda a vlhkost', ktoré sa dostanú do vnútra elektrického náradia, zvyšujú riziko zasiahnutia elektrickým prúdom.
V prípade práce mimo uzavretých priestorov je potrebné používat' predlžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predlžovacieho kábla znižuje riziko zasiahnutia elektrickým prúdom.
Osobná bezpečnost'
Pracuj, len ak si v dobrej fyzickej a psychickej kondícii. Sústred' sa na to, čo robíš. Nepracuj, ak si unavený alebo pod vplyvom liekov alebo alkoholu. Iba chvíla nepozornosti počas práce môže zapríčinit vážne úrazy.
Používaj prostriedky osobnej ochrany. Vždy si nasad ochranné okuliare (určené pre daný druh práce). Používanie prostriedkov osobnej ochrany ako prachové respirátory, ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov.
Zabraň náhodnému zapnutiu náradia. Pred pripojením náradia k elektrickej sieti sa uisti, že elektrický spínač je v polohe „vypnuté”. Držanie náradia s prstom na spínači alebo pripájanie elektrického náradia, keď je spínač v polohe „zapnuté”, môže zapríčinit vážne úrazy.
Pred zapnutím elektrického náradia odstrán všetky klúče a iné nástroje, ktoré sa používali na jeho nastavenie. Klúč ponechaný na rotujúcich častiach zariadenia môže zapríčinit vážne úrazy.
Udržuj rovnováhu. Po celý čas udržuj náležité postavenie. To umožní jednoduchšie ovládanie elektrického náradia v prípade neočakávaných situácií počas práce.
Používaj ochranný odev. Neobliekaj si vol'ný odev, nenos bižutériu. Udržuj vlasy, odev a pracovné rukavice v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia. Vol'ný odev, bižutéria alebo dlhé vlasy sa môžu zachytit' do pohyblivých častí náradia.
Používaj odsávače prachu alebo zásobníky na prach, pokial' je nimi náradie vybavené. Postaraj sa, aby boli správne pripojené. Použitie odsávania prachu znižuje riziko vážneho ohrozenia zdravia.
Prevádzkovanie elektrického náradia
Elektrické náradie nepreťažuj. Pre danú prácu používaj správne náradie. Správny výber náradia pre danú prácu zabezpečí, že práca bude produktívnejšia a bezpečnejšia.
Nepoužívaj elektrické náradie, ak nefunguje jeho sieťový spínač. Náradie, ktoré sa nedá ovládat' pomocou sieťového spínača, je nebezpečné a je potrebné odovzdat' ho do opravy.
Pred nastavovaním, výmenou príslušenstva alebo uskladnením náradia odpoj zástrčku z napájacej zásuvky. Zabráni sa tak náhodnému zapnutiu elektrického náradia.
Náradie uskladňuj na mieste neprístupnom pre deti. Nedovol, aby s náradím pracovali osoby nezaškolené pre jeho obsluhu. Elektrické náradie v rukách nezaškolenej obsluhy môže byť nebezpečné.
Zabezpeč náležitú údržbu náradia. Kontroluj náradie po stránke neprispôsobení a vôl'e pohyblivých častí. Kontroluj, či niektorá čast' náradia nie je poškodená. V prípade zistenia závad je potrebné ich pred použitím elektrického náradia odstránit'. Veľa nehôd býva spôsobených nesprávne udržovaným náradím.
Rezné nástroje je potrebné udržiavat' v čistote a naostrené. Správne udržované rezné nástroje sa počas práce jednoduchšie ovládajú.
Používaj elektrické náradie a príslušenstvo v súlade s vyššie uvedenými inštrukciami. Náradie používaj na účely, na ktoré je určené a vždy zohl'adni druh a podmienky práce. Používanie náradia na iné práce, než na ktoré bolo projektované, môže zvyšiť riziko vzniku nebezpečných situácií.
Počas vykonávania práce, pri ktorej môže dôjst' ku kontaktu nástroja vstavaného do náradia so skrytým vodičom pod napätím, držte elektrické náradie pomocou izolovaných rukovátí. Pri kontakte nástroja vstavaného do náradia s vodičom pod napätím sa na kovové prvky náradia môže dostať napätie, čo môže spôsobit' úraz obsluhy elektrickým prúdom.
Opravy
Opravy náradia zver len k tomu oprávneným firmám, ktoré používajú výhradne originálne náhradné diely. Tak bude zabezpečená náležitá bezpečnosť práce elektrického náradia.
DOPLŇUJÚCE BEZPEČNOSTNÉ PREDPISY
Pri práci s príklepovou vrtačkou si nasad'te chrániče sluchu. Účinky hluku môžu spôsobit' stratu sluchu.
Náradie používajte s prídavnými rukovát'ami dodanými spolu s náradím. Strata kontroly nad náradím môže spôsobit' obsluhe úraz.
Počas práce, pri ktorej hrozí riziko kontaktu obrábacieho nástroja upnutého do náradia so skrytým vodičom pod napätím, držte elektrické náradie pomocou izolovaných rukováti. Ak by došlo ku kontaktu nástroja upnutého do náradia s vodičom pod napätím, na kovové prvky náradia by sa dostalo napätie, čo by mohlo obsluhe spôsobit úraz elektrickým prúdom.
SK
MONTÁŽ PRVKOV PRISLUŠENSTVA
POZOR! Montáž príslušenstva je možnosť urobit’ len pri odpojeným napájecím napätiu (Je treba odpojt’ zástrčku prípojovácieho vodiča z elektrické sieti !)
Svorku skľučovadla upevníte na korpuse vítačky, vyberte takú polohu rukováti, ktorá Vám zaistí najbezpečnejšiu prácu. Poloha skľučovadla musí byť vybraná tak, aby sa dalo plne neutralizovať krútiaci moment smerujúci opačne k smeru otáčania skľučovadla. Taký moment vzniká počas bežnej prevádzky, ale najvyššiu hodnotu dosiahne, keď sa vrták zasekne vo vítanom materiáli. Polohu skľučovadla môžete zablokovat’ silným a pevným utiahnutím rukováti dodatočného držiaka.
Montáž obmedzovača híbky vítania (III)
Tyč obmedzovača presuňte cez otvor, ktorý sa nachádza vo svorke prídavnej rukováti. Polohu obmedzovača upevníte v závislosti od typu montáže: utiahnutím rukováti dodatočného držiaka, utiahnutím samého voliča pomocou tlačidla blokády. Podrobný spôsob blokovania polohy obmedzovača je znázornený na obrázku.
PRÍPRAVA DO PRACI
Pred začatiem prací z náradím je treba skontrolovať, či teleso výstuženia i prípojovácí kábel seč zástrčkou nesu poškodzené. Ak je viditelné akýkol'vek poškodzenie, to nedovolená je dalšía exploatacia!
Upínanie vrtákov do skľučovadla (IV)
Vyberte vhodný pre túto prácu vrták so stopkovým držiakom. Vložte vrták do skľučovadla a držiac zadnú časť skľučovadla otáčajte jeho prednú časť tak, aby vrták bol dobre upevnený.
Regulácia otáček (V)
Vítačka je vybavená plynulou reguláciou otáčok. Regulácia sa vykonáva pomocou voliča na zapínaču. Označenie vo forme šípky, symbolov „+” a „-” alebo podobných symbolov, indikuje ktorým smerom treba otočit’ volič pre zvýšenie alebo zníženie rýchlosti. Otočenie voliča upravuje rozsah pohybu prepínača, čo vedie k maximálnej hodnote rýchlosti otáčania. Postupné stlačenie zapínača urýchluje otáčky motora.
Regulácia smeru otáčania (VI)
Pozor! Zmena smeru otáčania može byť provedena len za odpojeného näpatia !
Upevnit' obrabaný materiál ve sveráku alebo stolárských svorkach.
Po upevneniu vrtaku je treba vyndať použitý klúč z vrtacieho uchopenia.
Prjmuť príslušné postavenie záručujúcé rovnováhu.
Pozor! V prípade objevenia podezrelých hukotu, treskov, čmudu, atd. - okamžite vypnut' vřtáčku i vyndat' zástrčku ze zásuvky elektrické sieti.
EXPLOATÁCIA NÁSTROJU
Pozor! Počas použivania vrtačky je potreba využivať ochraniovače sluchu.
Použivanie pravého alebo levého smeru otačania
Pravé otačanie použivat' počas vrtania univerzálnymi pravotočivymi vrtaky.
Levé otačanie použivať v prípade vzpríčenia pravotočivého vírtaka v materiále ako aj pri vykrúcovaniu vrutov. V prípade vykrúcovánia vrutov je potreba použivať minimalné otačanie.
Pred urobeniem otvoru odporučuje sa upevnit' obrábaný materiál stolárskiemí svorkama alebo zverákem a potom dôlkovačom alebo klincem fixovat' miesto vrtania. Do vrtací hlavici namontovat' príslušný vrtak, stabilizovat' rýchlost', prípoijt' náradie na elektricku sieť a zahaijť vrtanie.
V prípade vykonávania otvorov „naskrz” odoporčuje sa pod materiál podložit’ drevenu podložku, vďaka čemu okraj otvoru u výstu-pu nebude potrhaná. V prípade vykonávania otvorov vetších priemerov odporučuje sa včasne vyvítať menší vodicý otvor.
Vítanie v kovech
Vždycky je potreba isto montovať spracovávaný materiál. V prípade tenkého plechu odoporučuje sa podložit kousok dreva, aby vyhnout' sa nežiadúcích zahybov atd. Potom je treba dôlkovačom fi xovať miesta vykonávania otvorov a začat' vrtanie.
Je potreba použivať vrtákov pre ocel. V prípade vrtania v belé liatine odporučuje sa použivánie vrtakov s koncovkama ze slinutého karbidu. V prípade vykonávánia otvorov vetších priemerov odporučuje sa včasne vyvítať vodicý otvor.
Počas vrtánia v oceli pre chlazenie vrtaka použivat' strojný olej.
Na hliník jako chladicý prostredek použivať terpentín nebo parafín.
Pred zhotoveniem príslušného otvoru je treba vyvrtat' bez úderu menší otvor. Spravný otvor vykonavať se zapnutu funkciu úderu.
Občas vyndavat' vrtak s vrtáného otvoru pre odstranenie prachu i odpadkov. Počas vrtania je treba prítlačovať náradie isto ze stálu silu.
Využivánie vrtačky pre vkrúcovanie i vykrúcovanie vrutov
Vřtačka s reguláciu otaček i prepinačom smeru otačania može byť použivaná aj pre vkrúcovanie i vykrúcovanie vrutov. Preto sa odporučuje:
- použivánie príslušných koncovek.
Koncovky je možnost montovať priamo ve vrtací hlavici alebo pomoci zvlaštného magnetického úpínača.
Pre vykrúcovanie vruta je treba premenit' prepínačom smer otačenia na levé otačenie (L).
Vyrezávánie otvorov
Vítačka može byť využivaná pre úrobenie väčších otvorov v drevie pomoci špecialných vrtákov o trvalým priemeru alebo menitelných koncovek se sustavy pil – vyrezavaček pre otvory. Žeby sa zbaviť možnosti vzníku otrépov i potrhaných hran otvoru u jeho výstupu, pod materiál je treba podložit’ kúsok odpadného dreva.
Využivánie prístavného zariadenia
Vítačky s premenlivým smerem otačania nesmi sa použivať pre pohon pracovneho prístavného zariadenia.
Híbkový doraz je možné použit' pre ul'ahčenie vrtania do materiálov, do ktorých sa majú zhotovovať slepé diery, najmä do betónu alebo dreva. Zistite, aká má byť híbká otvorov. Do vrtacieho skľučovadla upnite vrták a pomocou značkovača označte na vrtáku vzdialenost' od špičky vrtáka rovnajúcu sa híbké otvoru. Híbkový doraz nastavte tak, aby jeho koniec bol v úrovni značky na vrtáku označujúcej híbká vrtania „L”. Skontrolujte, či je híbkový doraz zaistený, aby sa nemohol počas práce pohybovať. Začnite vrtat'.
SK
Počas práce nesmi sa príliš silne tlačit' na spracovavaný materiál a nevykonávať prudkých pohybov, aby nepôsobit' poškozenia pracovného náradia i vřtacého nástroju.
Počas práce je treba si delať pravidelné prestávky.
Nesmi sa pripustit' k pretiženiu náradi – teplota vonkajišých povrchov nikdy nemôže vystupit' nad 60°C.
Deklarovaná celková hodnota vibrácií bola zmeraná pomocou štandardnej meracej metódy a môže sa použit na porovnanie jedného náradia s druhým. Deklarovanú celkovú hodnotu vibrácií je možné použit' pre východiskové posúdenie expozície.
Pozor! Emisia vibrácií počas práce s náradím sa môže líšit' od deklarovanej hodnoty v závislosti od spôsobu použitia náradia.
Pozor! Je potrebné stanovit bezpečnostné opatrenia, ktoré majú chránit obsluhu a ktoré vychádzajú z posúdenia rizika v reálnych podmienkach používania (pri tom je potrebné uvažovat so všetkými etapami pracovného cyklu, ako napríklad s časom, kedy je náradie vypnuté alebo pracuje na vol'nobeh, tak aj s časom aktivácie).
ÚDRŽBA I PREHLIADKY
POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojit' zástrčku od elektrické sietí. Po ukončení prace je treba skontrolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rovnomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukovat' a ochrany je treba očistit', napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukovat' očistit' suchou čistou handrou.
