Тип продукта	Сетевая ударная дрель
Марка	Sthor
Модель	78995
Номинальное напряжение	220-240 В~
Номинальная частота	50 Гц
Номинальная мощность	710 Вт
Частота вращения на холостом ходу	0-3000 мин⁻¹
Макс. диаметр сверления (сталь)	13 мм
Масса	2,1 кг
Уровень звукового давления	98,06 ± 3,0 дБ(A)
Уровень звуковой мощности	109,06 ± 3,0 дБ(A)
Класс изоляции	II
Уровень вибрации (сверление)	5,726 ± 1,5 м/с²
Уровень вибрации (ударное сверление)	17,116 ± 1,5 м/с²
Степень защиты	IPX0
Содержимое упаковки	Дрель, дополнительная ручка, ограничитель глубины
Основные функции	Сверление, ударное сверление, завинчивание/отвинчивание
Регулировка скорости	Электронный регулятор на курке
Реверс направления вращения	Да (переключатель П/Л)
Фиксация курка	Да (для непрерывной работы)
Обслуживание и очистка	Очищать сжатым воздухом (≤0,3 МПа) или сухой тканью; не использовать химикаты
Ремонтопригодность	Доверить авторизованному сервисному центру с использованием оригинальных запчастей
Рекомендуемое защитное снаряжение	Очки, перчатки, средства защиты слуха

Часто задаваемые вопросы - 78995 Sthor

Как закрепить сверло в патроне?

Вставьте сверло в патрон, затем, удерживая заднюю часть, поверните переднюю часть, чтобы надежно зажать сверло.

Как отрегулировать скорость вращения?

Скорость регулируется с помощью поворотного селектора на курке. Поверните его в сторону символа + для увеличения скорости или в сторону - для уменьшения.

Как изменить направление вращения?

Используйте переключатель направления, расположенный на инструменте. Положение R для вращения вправо, L для вращения влево. Изменяйте только при остановленном инструменте.

Как включить ударный режим?

Установите переключатель удара в положение с символом молоток для сверления бетона или кирпича. Для сверления без удара установите его в положение с символом сверло.

Как использовать ограничитель глубины?

Вставьте стержень ограничителя в отверстие дополнительной ручки. Установите нужную глубину и затяните ручку для фиксации. Упор предотвращает сверление глубже.

Почему дрель издает аномальный шум?

При подозрительном шуме или запахе немедленно отключите инструмент. Проверьте состояние щеток, подшипников и редуктора. Обратитесь в авторизованный сервисный центр.

Какие сверла использовать для металла?

Используйте сверла из быстрорежущей стали (HSS). Для стали смазывайте маслом для резки. Для алюминия используйте скипидар или парафин.

Как сверлить дерево без сколов?

Подложите под деталь деревянный брусок для чистого края. Для больших диаметров предварительно просверлите меньшим сверлом.

Какая мощность этой дрели?

Номинальная мощность составляет 710 Вт при напряжении 220-240 В.

Как чистить и обслуживать дрель?

Отключите инструмент. Очищайте корпус, вентиляционные отверстия и ручки сжатым воздухом (≤0,3 МПа) или сухой тканью. Не используйте химикаты.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 78995 Sthor

Прочитать инструкцию

Пользоваться защитными очками

Пользоваться средствами защиты слуха

Необходимо пользоваться защитными

перчатками

Номинальное напряжение и частота

Номинальная мощность

Макс. диаметр сверления

Реверсивный переключатель

Электронная регулировка оборотов

Переключатель режима работы

Второй класс электрической безопасности

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Данный символ обозначает селективный сбор изношенной электрической и электронной аппаратуры. Изношенные электроустройства — вторичное сырье, в связи с чем запрещается выбрасывать их в корзины с бытовыми отходами, поскольку они содержат вещества, опасные для здоровья и окружающей среды! Мы обращаемся к Вам с просьбой об активной помощи в отрасли экономного использования природных ресурсов и охраны окружающей среды путем передачи изношенного устройства в соответствующий пункт хранения аппаратуры такого типа. Чтобы ограничить количество уничтожаемых отходов, необходимо обеспечить их вторичное употребление, рециклинг или другие формы возврата.

ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА

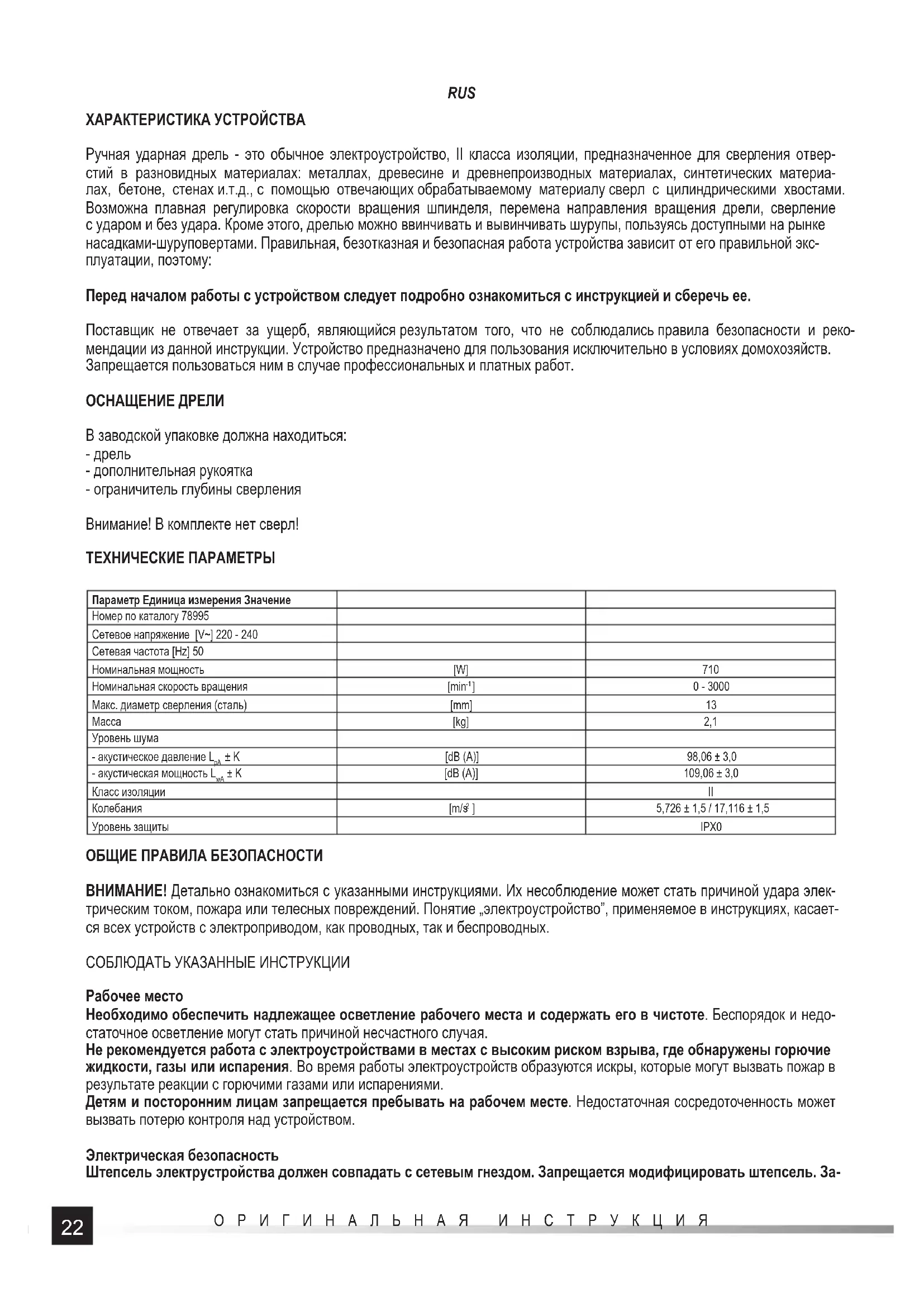

ХАРАКТЕРИСТИКА УСТРОЙСТВА

Ручная ударная дрель - это обычное электроустройство, II класса изоляции, предназначенное для сверления отверстий в разновидных материалах: металлах, древесине и древнепроизводных материалах, синтетических материалах, бетоне, стенах и.т.д., с помощью отвечающих обрабатываемому материалу сверл с цилиндрическими хвостами. Возможна плавная регулировка скорости вращения шпинделя, перемена направления вращения дрели, сверление с ударом и без удара. Кроме этого, дрелью можно ввинчивать и вывинчивать шурупы, пользуясь доступными на рынке насадками-шуруповертами. Правильная, безотказная и безопасная работа устройства зависит от его правильной эксплуатации, поэтому:

Перед началом работы с устройством следует подробно ознакомиться с инструкцией и сберечь ее.

Поставщик не отвечает за ущерб, являющийся результатом того, что не соблюдались правила безопасности и рекомендации из данной инструкции. Устройство предназначено для пользования исключительно в условиях домохозяйств. Запрещается пользоваться ним в случае профессиональных и платных работ.

ОСНАЩЕНИЕ ДРЕЛИ

В заводской упаковке должна находиться:

• дрель
• дополнительная рукоятка
• ограничитель глубины сверления

Внимание! В комплекте нет сверл!

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметр Единица измерения Значение
Номер по каталогу 78995
Сетевое напряжение [V~] 220 - 240
Сетевая частота [Hz] 50
Номинальная мощность	[W]	710
Номинальная скорость вращения	[min ^-1 ]	0 - 3000
Макс. диаметр сверления (сталь)	[mm]	13
Масса	[kg]	2,1
Уровень шума
- акустическое давление L_дд ± K	[dB (A)]	98,06 ± 3,0
- акустическая мощность L_дд ± K	[dB (A)]	109,06 ± 3,0
Класс изоляции		II
Колебания	[m/s ^2 ]	5,726 ± 1,5 / 17,116 ± 1,5
Уровень защиты		IPX0

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

ВНИМАНИЕ! Детально ознакомиться с указанными инструкциями. Их несоблюдение может стать причиной удара электрическим током, пожара или телесных повреждений. Понятие „электроустройство“, применяемое в инструкциях, касается всех устройств с электроприводом, как проводных, так и беспроводных.

СОБЛЮДАТЬ УКАЗАННЫЕ ИНСТРУКЦИИ

Рабочее место

Необходимо обеспечить надлежащее осветление рабочего места и содержать его в чистоте. Беспорядок и недостаточное осветление могут стать причиной несчастного случая.

Не рекомендуется работа с электроустройствами в местах с высоким риском взрыва, где обнаружены горючие жидкости, газы или испарения. Во время работы электроустройств образуются искры, которые могут вызвать пожар в результате реакции с горючими газами или испарениями.

Детям и посторонним лицам запрещается пребывать на рабочем месте. Недостаточная сосредоточенность может вызвать потерю контроля над устройством.

Электрическая безопасность

Штепсель электрустройства должен совпадать с сетевым гнездом. Запрещается модифицировать штепсель. За-

RUS

прещается пользоваться адаптерами с целью соединения штепселя с гнездом. Не модифицированный штепсель, совпадающий с гнездом, уменьшает риск поражения электрическим током.

Необходимо избегать контакта с заземленными поверхностями, такими, как трубы, батареи и холодильники. Заземление тела повышает риск удара электрическим током.

Не подвергать электроустройства влиянию атмосферных осадков или влаги. Вода и влага, проникая внутрь электроустройства, повышают риск поломки устройства и телесных повреждений.

Не перегружать провода питания. Не пользоваться проводом питания с целью передвижения, подключения и отключения штепселя от гнезда сети питания. Избегать контакта провода питания с теплыми предметами, маслом, острыми краями и подвижными элементами. Повреждение провода питания повышает риск поражения электрическим.

В случае работы вне закрытых помещений следует пользоваться удлинителями, предназначенными для работы вне закрытых помещений. Пользование соответственными удлинителями уменьшает риск поражения электрическим током.

Личная безопасность

Необходимо приступить к работе в хорошем физическом и психическом состоянии. Внимательно следить за ходом проводимой операции. Не работать усталым, после приема медикаментов или упоребления спиртного. Не забывать о том, что потеря концентрации на долю секунды может вызвать серьезные телесные повреждения.

Пользоваться средствами личной безопасности. Обязательно одеть защитные очки. Пользование средствами личной защиты, такими, как противопыльные маски, каски и ушные вкладыши, уменьшает риск серьезных телесных повреждений.

Избегать случайного пуска устройства. Перед подключением устройства к электросети питания убедиться в том, что выключатель находится в позиции «выкл». Не держать палец на выключателе и не подключать электроустройство к сети питания, если выключатель находится в позиции «вкл.», поскольку это может вызвать серьезные телесные повреждения.

Перед пуском электроустройства необходимо убрать все ключи и другие инструменты, которые использовались во время его регулировки. Ключ, оставшийся на вращательных элементах устройства, может стать причиной серьезных телесных повреждений.

Соблюдать равновесие. Постоянно работать в соответственной позе. Это облегчит контроль над пневматическим устройством в случае непредвиденных происшествий во время работы.

Одеть защитную одежду. Не носить простроную одежду и украшения. Волосы, одежду и перчатки держать вдали от подвижных частей устройства. Просторная одежда, украшения или длинные волосы могут зацепиться за подвижные части устройства.

Пользоваться отсосом пыли или мешками для пыли, если устройство оснащено ними. Позаботиться о том, чтобы правильно подключить их. Использование отсоса пыли уменьшает риск серьезных телесных повреждений.

Пользование электроустройством

Не перегружать электроустройство. Пользоваться устройством, отвечающим данному виду работы. Выбор устройства, соответствующего данному виду работы, обеспечивает повышение производительности и трудовой безопасности.

Запрещается пользоваться электроустройством, если не работает сетевой выключатель. Устройство, которое невозможно контролировать с помощью сетевого выключателя, опасное; следует отдать его в ремонт.

Необходимо отключить штепсель от гнезда сети питания перед регулировкой, заменой аксессуаров или хранением устройства. Благодаря этому удастся избежать случайного пуска электроустройства.

Хранить устройства в месте, недоступном для детей. Не разрешать работать с устройством лицам, не обученным обслуживать его. Электроустройство может быть опасным в руках необученного оператора.

Обеспечить соответственную консервацию устройства. Проверять, нет ли в нем несоответствий и зазоров в подвижных частях. Проверять, не повредились ли какие-то элементы устройства. Если обнаружены повреждения, то следует устранить их перед пуском электроустройства. Много несчастных случаев вызывает неправильная консервация устройства.

Режущие инструменты должны быть чистыми и отточенными. Благодаря правильной консервации режущие инструменты легче контролировать во время работы.

Пользоваться электроустройствами и аксессуарами согласно вышеуказанным инструкциям. Пользоваться инструментами в соответствии с их предназначением, учитывая вид работы и условия на рабочем месте. Пользование инструментами для проведения других операций, чем те, для которых они были разработаны, повышает риск опасных моментов во время работы.

Ремонты

Ремонтировать устройство исключительно в уполномоченных предприятиях, пользующихся только оригинальными запасными частями. Это обеспечивает требуемую трудовую безопасность во время работы с электроустройством.

RUS

ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Во время работы с ударной дрелью необходимо использовать средства для защиты органов слуха. Шумовое воздействие может привести к потере слуха.

При работе с инструментом следует использовать дополнительные рукоятки, поставляемые с инструментом. Потеря контроля может привести к травме оператора.

Во время выполнения работ, при которых рабочие принадлежности могут задеть скрытый провод под напряжением, электроинструмент необходимо держать за изолированные ручки. При контакте принадлежностей с проводом под напряжением электрический ток может поступить на металлические элементы инструмента, что может привести к поражению оператора инструмента электрическим током.

МОНТАЖ ЭЛЕМЕНТОВ ОСНАЩЕНИЯ

ВНИМАНИЕ! Монтаж оснащения разрешается проводить только при условии, что дрель отключена от сети питания (Вынуть штепсель провода из гнезда электросети!)

Монтаж дополнительной рукоятки (II)

Хомут держателя дрели закрепить на корпусе сверлильного станка, выбрать позицию держателя так, чтобы обеспечить наиболее безопасную работу. Положение держателя должно быть подобрано так, чтобы можно было полностью противодействовать оборотному моменту, направленному в противоположном направлении по отношению к направлению оборотов держателя дрели. Такой момент возникает в процессе нормальной работы, но наивысшее значение достигается в случае заклинивания сверлильного станка в просверливаемом материале. Положение держателя следует закрепить сильным и надежным затягиванием рукоятки дополнительного держателя.

Монтаж ограничителя глубины сверления (III)

Стержень ограничителя протянуть через отверстие в хомуте дополнительной рукоятки. Положение ограничителя следует обеспечить в зависимости от типа монтажа: затягивая рукоятку дополнительного держателя, затягивая отдельно ручку или с помощью нажатия блокировки. Подробный способ для блокировки положения ограничителя показан на рисунке.

ПОДГОТОВКА К РАБОТЕ

Перед началом работы проверить, не повредился ли корпус и соединительный провод со штепселем. Если обнаружены повреждения, то запрещается продолжать работу.

Внимание! Все работы, связанные с закреплением и заменой рабочих инструментов, монтажем щитков и направляющих, настройками и.т.д., следует проводить с дрелью, отключенной от сети питания, поэтому перед началом таких работ: Вынуть штепсель провода из гнезда электросети!

Установка сверл в патроне (IV)

Следует подобрать соответствующее для данной работы сверло с цилиндрическим хвостовиком. В держатель вставить сверло, а далее, придерживая заднюю часть держателя, оборачивать переднюю часть держателя так, чтобы сверло было надежно и крепко закреплено в держателе.

Регулировка скорости вращения (V)

Дрель оснащена переменной скоростью. Регулирование осуществляется с помощью ручки, которая находится на включателе. Маркер оборота в виде стрелки, символов «+» и «-« или похожих символов, информирует, в какую сторону следует повернуть ручку, чтобы увеличить или уменьшить оборотную скорость. Оборот ручки регулирует диапазон движения включателя, что влияет на максимальное значение оборотной скорости. Постепенное нажатие включателя ускоряет обороты двигателя.

Настройка направления вращения (VI)

Привести переключатель направления вращения в положение R (правостороннее вращение) или L (левостороннее вращение).

Внимание! Направление вращения можно менять только при условии, что дрель отключена от сети питания!

Режим удара (VII)

Режим работы с ударом облегчает сверление отверстий в бетоне, стенах и прочных керамических материалах (прочный кирпич, камень, мрамор). Чтобы выбрать режим удара, следует привести переключатель в положение «работа с ударом» (символ - молоток).

RUS

Во время сверления других материалов следует выключить режим удара, приводя переключатель в положение «режим работы без удара» (символ - сверло)

Процедура подготовки к работе

Перед началом работы:

Зафиксировать обрабатываемый материал в тисках или ваймах.

Применять соответствующие данной работе инструменты. Они должны быть отточенными и в хорошем состоянии.

Одеть рабочую одежду и средства защиты слуха и зрения.

После закрепления сверла вынуть ключик из сверлильного патрона.

Вставить штепсель провода дрели в гнездо электросети.

Взять дрель двумя руками за рукоятку и дополнительную рукоятку

Принять надежную и стабильную позу.

Включить дрель, нажимая пальцем на электровыключатель

Внимание! Если наблюдается подозрителный шум, треск, запах и.т.д., то следует немедленно выключить дрель и вынуть штепсель из гнезда электросети.

ПОЛЬЗОВАНИЕ УСТРОЙСТВОМ

Внимание! Во время работы с дрелью пользоваться защитными ушными вкладышами!

Право- или левостороннее вращение

Правостороннее вращение применяется во время сверления общепринятыми правосторонними сверлами.

Левостороннее вращение применяется, когда правостороннее сверло застрянет в материале, а также в случае вывинчивания шурупов. В случае вывинчивания шурупов применять минимальную скорость вращения.

Блокировка выключателя

Блоировка выключателя рекомендуется в случае продолжительного сверления (напр., сверление в бетоне, стенах и.т.д.).

Возле нажатого выключателя следует нажать большим пальцем на кнопку блокировки и пустить выключатель. Чтобы снять блокировку, достаточно нажать на электровыключатель.

Сверление по дереву

Перед просверлением отверстия рекомендуется зафиксировать обрабатываемый материал в тисках или ваймах, а потом кернером или гвоздем обозначить место сверления. В сверлильном патроне зафиксировать соответственноес сверло, выбрать скорость, подключить дрель к электросети и начать сверление.

В случае сквозных отверстий рекомендуется подложить под материал деревянную прокладку, благодаря чему край отверстия у вылета останется регулярным, без зазубрин.

В случае сверления отверстий большого диаметра рекомендуется просверлить предварительное направляющее отверстие малого диаметра.

Сверление по металлу

Обязательно прочно зафиксировать обрабатываемый материал. Если жесть тонкая, то рекомендуется подложить под нее кусок древесины, чтобы избежать неровностей и.т.д. Потом кернером обозначить место будущего отверстия и начать сверление.

Применять сверла по металлу. В случае сверления в белом чугуне рекомендуется применять сверла с насадками из карбидов-агломератов. В случае сверления отверстий большого диаметра рекомендуется просверлить предварительное направляющее отверстие малого диаметра.

В случае сверления в стали охлаждать сверла машинным маслом.

В случае сверления в алюминие охлаждать сверла терпентином или парафином.

В случае сверления в латуни, меди или чугуне не применять охладительных веществ. Охлаждение проводить, часто вынимая сверло из материала, чтобы оно остыло.

Сверление в керамических материалах

Сверление в прочных, плотных материалах (бетон, прочный кирпич, камень, мрамор и.м.д.)

Перед просверлением нужного отверстия сделать разметку, сверля малое отверстие без удара. Нужное отверстие сверлить в режиме удара. Пользоваться ударными сверлами из карбидов-агломератов; они должны быть в хорошем состоянии.

Сверление в плитке, мягком кирпиче, штукатурке и.м.д.

Сверлить, как в пункте, но без удара.

Через каждый определенный промежуток времени вынимать сверло из отверстия, чтобы удалить из него пыль и отходы.

Во время работы нажимать на устройство с одной и той же значительной силой.

RUS

Ввинчивание и вывинчивание шурупов

Дрель с настройкой скорости вращения и выбором направления вращения можно использовать также во время ввинчивания и вывинчивания шурупов. Рекомендуется:

• возможно низкая скорость вращения,
• применение соответственных шуруповертов.

Шуруповерты можно вставлять непостредственно в сверлильный патрон или с помощью специального магнитного патрона.

Чтобы вывинтить шуруп, следует переключателем поменять направление вращения на левостороннее (L).

Крупные отверстия

Дрель можно использовать для выполнения крупных отверстий в древесине с помощью специальных сверл постоянного диаметра или заменных насадок из набора пил-лобзиков для отверстий.

Чтобы не образовались зазубрины по краям отверстия или у вылета отверстия, следует подложить под материал кусок древесины.

Приставки

Дрели с переменным направлением вращения не должны использоваться как привод рабочих приставок.

Сверление с использованием ограничителя глубины (VIII)

Ограничитель может быть использован для облегчения сверления там, где требуется выполнить глухие (не сквозные) отверстия, в частности, в бетоне и дереве. Определить глубину отверстия. Установить в патроне сверло. Отметить фломастером на сверле глубину отверстия (измерять от рабочего конца сверла). Ограничитель глубины установить так, чтобы его конец совпадал с отмеченным расстоянием „L” на сверле. Убедиться, что ограничитель не переместится во время работы. Начать сверление. При достижении установленной глубины торец ограничителя коснется поверхности возле отверстия. После этого вынуть сверло из отверстия.

Дополниельные примечания

Во время работы не нажимать с чрезмерной силой на устройство и не делать резких движений, чтобы не повредился рабочий инструмент и дрель.

Во время работы делать регулярные перерывы.

Запрещается перегрузка устройства— температура внешних поверхностей ни в коем случае не может превысить 60°C.

После завершения работы выключить дрель, вынуть штепсель провода устройства из гнезда электросети и провести осмотр и консервацию.

Заявляемое полное значение колебаний, измерялось с помощью стандартного метода исследований и может применяться для сравнения инструментов друг с другом. Заявляемое, полное значение колебаний может употребляться во входной оценке экспозиции.

Примечание! Эмиссия колебаний во время работы с инструментом может отличаться от заявляемого значения, в зависимости от способа употребления инструмента.

Примечание! Надо определить средства безопасности, которые должны защищать оператора, которые обоснованные на оценке подвергания опасности в действительных условиях употребления (учитывая все части рабочего цикла, как например время когда инструмент выключен или работает на холостом ходу, также время активации).

КОНСЕРВАЦИЯ И ОСМОТРЫ

ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устройства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства путем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сервисном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 МРа), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.

ХАРАКТЕРИСТИКА ПРИЛАДУ

КОНСЕРВАЦІЯ ТА ОГЛЯД
