NÁVOD K OBSLUZE 78995 Sthor

1. pohonné těleso z rukojetí

2. samostřední sklíčidlo vrtačkové

4. omezovač hloubky vrtání

5. síťový vodíč z ohybaním

6. elektrický spínač z seřízováním otáček

7. blokování spínače

8. přepínač směru otáček

1. pohonné teleso s držadlem

2. samostrední sklíčidlo vŕtačkové

6. elektrický spínač s reguláciu otaček

7. blokovánie spínača

8. prepínač smeru otaček

Symbol poukazuje na nutnost separovaného sběru opotřebovaných elektrických a elektronických zařízení. Opotřebovaná elektrická zařízení jsou zdrojem druhotných surovin – je zakázáno vyhazovat je do nádob na komunální odpad, jelikož obsahují látky nebezpečné lidskému zdraví a životnímu prostředí! Prosíme o aktivní pomoc při úsporném hospodaření s přírodními zdroji a ochraně životního prostředí tím, že odevzdáte použité zařízení do sběrného střediska použitých elektrických zařízení. Aby se omezilo množství odpadů, je nevyhnutné jejich opětovné využití, recyklace nebo jiná forma regenerace.

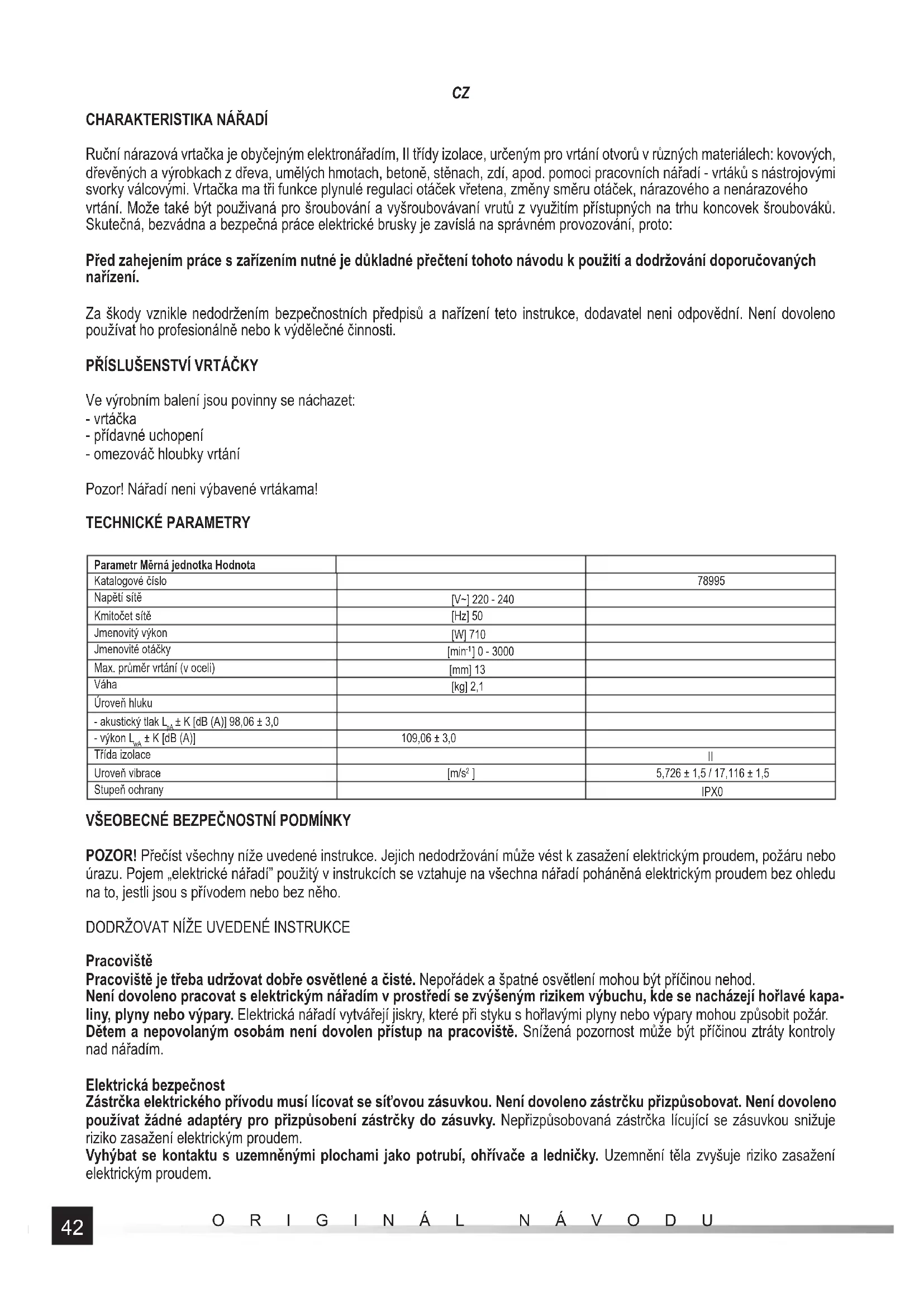

Ruční nárazová vrtačka je obyčejným elektronářadím, II třídy izolace, určeným pro vrtání otvorů v různých materiálech: kovových, dřevěných a výrobkach z dřeva, umělých hmotach, betoně, stěnach, zdí, apod. pomoci pracovních nářadí - vrtáků s nástrojovými svorky válcovými. Vrtačka ma tři funkce plynulé regulaci otáček vřetena, změny směru otáček, nárazového a nenárazového vrtání. Može také být použivaná pro šroubování a vyšroubovávaní vrutů z využitím přístupných na trhu koncovek šroubováků. Skutečná, bezvádna a bezpečná práce elektrické brusky je zavíslá na správném provozování, proto: Před zahejením práce s zařízením nutné je důkladné přečtení tohoto návodu k použití a dodržování doporučovaných nařízení. Za škody vznikle nedodržením bezpečnostních předpisů a nařízení teto instrukce, dodavatel neni odpovědní. Není dovoleno používat ho profesionálně nebo k výdělečné činnosti.

PŘÍSLUŠENSTVÍ VRTÁČKY

Ve výrobním balení jsou povinny se náchazet: - vrtáčka - přídavné uchopení - omezováč hloubky vrtání Pozor! Nářadí neni výbavené vrtákama! TECHNICKÉ PARAMETRY Parametr Měrná jednotka Hodnota Katalogové číslo

Napětí sítě [V~] 220 - 240 Kmitočet sítě [Hz] 50 Jmenovitý výkon [W] 710 Jmenovité otáčky [min

] 0 - 3000 Max. průměr vrtání (v oceli) [mm] 13 Váha [kg] 2,1 Úroveň hluku - akustický tlak L

POZOR! Přečíst všechny níže uvedené instrukce. Jejich nedodržování může vést k zasažení elektrickým proudem, požáru nebo úrazu. Pojem „elektrické nářadí” použitý v instrukcích se vztahuje na všechna nářadí poháněná elektrickým proudem bez ohledu na to, jestli jsou s přívodem nebo bez něho.

DODRŽOVAT NÍŽE UVEDENÉ INSTRUKCE

Pracoviště Pracoviště je třeba udržovat dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou nehod. Není dovoleno pracovat s elektrickým nářadím v prostředí se zvýšeným rizikem výbuchu, kde se nacházejí hořlavé kapa- liny, plyny nebo výpary. Elektrická nářadí vytvářejí jiskry, které při styku s hořlavými plyny nebo výpary mohou způsobit požár. Dětem a nepovolaným osobám není dovolen přístup na pracoviště. Snížená pozornost může být příčinou ztráty kontroly nad nářadím. Elektrická bezpečnost Zástrčka elektrického přívodu musí lícovat se síťovou zásuvkou. Není dovoleno zástrčku přizpůsobovat. Není dovoleno používat žádné adaptéry pro přizpůsobení zástrčky do zásuvky. Nepřizpůsobovaná zástrčka lícující se zásuvkou snižuje riziko zasažení elektrickým proudem. Vyhýbat se kontaktu s uzemněnými plochami jako potrubí, ohřívače a ledničky. Uzemnění těla zvyšuje riziko zasažení elektrickým proudem.43

Není dovoleno vystavovat elektrické nářadí kontaktu s atmosférickými srážkami nebo vlhkostí. Voda a vlhkost, které se dostanou dovnitř elektrického nářadí, zvyšují riziko zasažení elektrickým proudem. Nepřetěžovat napájecí kabel. Nepoužívat napájecí kabel k přenášení, připojování nebo odpojování zástrčky ze síťové zá- suvky. Zamezit dotyku napájecího kabelu s teplem, oleji, ostrými hranami a pohyblivými předměty. Poškození napájecího kabelu zvyšuje riziko úrazu elektrickým proudem. V případě práce mimo uzavřeného prostoru nutno používat prodlužovací kabel určený pro použití mimo uzavřeného prostoru. Použití náležitého prodlužovacího kabelu snižuje riziko zasažení elektrickým proudem. Osobní bezpečnost Pracuj, jen když jsi v dobré fyzické a psychické kondici. Soustřeď se na to, co děláš. Nepracuj, když jsi unavený nebo pod vlivem léků nebo alkoholu. Chvíle nepozornosti během práce může vést k vážným zraněním těla. Používej prostředky osobní ochrany. Vždy si nasaď ochranné brýle. Používání prostředků osobní ochrany jako protiprachový respirátor, ochranná obuv, přilba a chrániče sluchu snižují riziko vážných úrazů. Zabraň náhodnému zapnutí nářadí. Před připojením nářadí k elektrické síti se ubezpeč, že elektrický spínač je v poloze „vypnuto”. Držení nářadí s prstem na spínači nebo připojování elektrického nářadí, když je spínač v poloze „zapnuto”, může vést k vážným úrazům. Před zapnutím elektrického nářadí odstraň všechny klíče a jiné nástroje, kterých bylo použito na jeho seřizování. Klíč ponechaný v rotujících elementech nářadí může způsobït vážné úrazy těla. Udržuj rovnováhu. Po celou dobu udržuj náležité postavení. Umožní to jednodušší ovládnutí elektrického nářadí v případě neočekávaných situací během práce. Používej ochranný oděv. Nepoužívej příliš volný oděv a bižutérii. Udržuj vlasy, oděv a pracovní rukavice mimo dosahu pohyblivých částí elektrického nářadí. Volný oděv, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí nářadí. Používej odsávače prachu nebo zásobníky na prach, jestliže je nářadí tímto způsobem vybaveno. Postarej se o to, aby byly správně připojeny. Používání odsávače prachu snižuje riziko vážného poškození zdraví. Používání elektrického nářadí Elektrické nářadí nepřetěžuj. K dané práci používej jen nářadí k tomu určené. Správný výběr nářadí pro daný druh práce zabezpečí, že práce bude efektivnější a bezpečnější. Nepoužívej elektrické nářadí, když nefunguje jeho síťový spínač. Nářadí, které nelze ovládat pomocí síťového spínače, je nebezpečné a je třeba ho odevzdat do opravy. Vytáhni zástrčku z napájecí zásuvky před seřizováním, výměnou příslušenství nebo uložením nářadí. Tím se zabrání náhodnému zapnutí elektrického nářadí. Nářadí přechovávej v místě, které je nepřístupné dětem. Nedovol, aby nářadí obsluhovaly osoby nevyškolené k jeho obsluze. Elektrické nářadí v rukou nevyškolené obsluhy může být nebezpečné. Zabezpeč náležitou údržbu nářadí. Kontroluj nářadí z pohledu nepřizpůsobení a vůlí pohyblivých částí. Kontroluj, jestli není nějaký element nářadí poškozen. V případě zjištění nějakých závad je potřebné je před použitím elektrického nářadí opravit. Mnoho nehod je způsobených nesprávně udržovaným nářadí. Řezné nástroje je potřebné udržovat čisté a nabroušené. Správně udržované řezné nástroje jsou během práce snadněji ovladatelné. Používej elektrické nářadí a příslušenství v souladu s výše uvedenými instrukcemi. Používej nářadí v souladu s jeho určením a ber do úvahy druh a podmínky práce. Použití nářadí k jiné práci, než bylo projektováno, může zvýšit riziko vzniku nebezpečných situací. Během práce, při které hrozí riziko kontaktu nástroje namontovaného na nářadí se skrytým vodičem pod napětím, drže nářadí pomocí izolovaných rukojetí. Při kontaktu nástroje namontovaného na nářadí s vodičem pod napětím se na kovové prvky nářadí může dostat napětí, což může způsobit úraz obsluhy elektrickým proudem. Opravy Nářadí dávej do opravy jen podnikům k tomu oprávněným, které používají výhradně originální náhradní díly. Tím bude zajištěna náležitá bezpečnost práce elektrického nářadí. DOPLŇUJÍCÍ BEZPEČNOSTNÍ PŘEDPISY Při práci s příklepovou vrtačkou si nasaďte chrániče sluchu. Účinky hluku mohou vést až ke ztrátě sluchu. Nářadí používejte s přídavnými rukojetěmi dodanými s nářadím. Ztráta kontroly nad nářadím může způsobit obsluze úraz. Během práce, při které hrozí riziko kontaktu nástroje upnutého v nářadí se skrytým vodičem pod napětím, drže nářadí pomocí izolovaných rukojetí. Při kontaktu nástroje upnutého do nářadí s vodičem pod napětím se na kovové prvky nářadí může dostat napětí, což může způsobit obsluze úraz elektrickým proudem.44

POZOR! Montáž příslušenství je možnost provadět jenom při odpojeným napájecím napětí (Je třeba odpojít zástrčku přípojová- cího vodiče z elektrické sítě!) Montáž dodatečné rukojetí (II) Objímku držáku připevněte na těleso vrtačky, vyberte polohu držáku takovým způsobem, aby byla zajištěna co nejbezpečnější práce. Poloha držáku musí být zvolena tak, aby bylo možné úplně zvládnout točivý moment, který působí proti směru otáček vrtá- kového sklíčidla. Takový moment vzniká během normálního provozu, avšak nejvyšší hodnotu dosahuje v případě zpříčení vrtáku ve vratném materiálu. Polohu držáku zajistěte silným a pevným dotažením rukojeti přídavného držáku. Montáž omezovače hloubky vrtání (III) Tyč omezovače prostrčte otvorem nacházejícím se v objímce přídavné rukojeti. Polohu omezovače zajistěte podle druhu montá- že: dotažením rukojeti přídavného držáku, dotažením zvláštního kolečka nebo pomocí tlačítka aretace. Podrobný způsob zajištění polohy omezovače je znázorněn na ilustraci.

Před zahejením práce s nářadím je třeba zkontrolovat, zda těleso vyztužení a přípojovácí kabel z zástrčkou nejsou poškozene. Pokud je viditelné jakekoliv poškození, to nedovolene je dalši provozování. Pozor! Veškeré operace týkající se upevňování a výměny pracovních nářadí, montážem krytů a vedení, seřízování apod, je třeba výkonavat jen tehdy kdy stroj je odpojený od elektrické sítě, proto před zahajením těchto činnosti: Je třeba odpojít zástrčku přípojovácího vodiče z elektrické sítě Upínání vrtáků do sklíčidla (IV) Vyberte vrták s válcovou stopkou vhodný pro danou práci. Do sklíčidla vložte vrták a pak přidržte zadní část sklíčidla a otáčejte přední částí sklíčidla tak, aby vrták byl pevně a silně namontován ve sklíčidle. Seřízování otáček (V) Vrtačka je vybavena plynulou regulací otáček. Regulace se uskutečňuje pomocí kolečka umístěného na vypínači. Značka otáčení v podobě šipky, symbolů „+” a „-” nebo obdobných symbolů ukazuje, na kterou stranu je třeba otočit kolečko pro zvýšení nebo snížení počtu otáček. Otáčení kolečka upravuje rozsah pohybu vypínače, což určuje maximální hodnotu počtu otáček. Postupné mačkání vypínače zrychluje otáčky motoru. Seřízování směru otáček (VI) Přepínač směru otáček postavit do polohy R (otáčky doprava) nebo L (otáčky doleva). Pozor! Změna směru otáček može být provedena jenom při odpojeným napětí! Seřízování funkce nárazu (VII) Funkce nárazová prace ulehčuje zhotovení otvorů v betonie, stěně, zdivě a tvrdých keramických materiálech (tvrdé cíhly, kameny, mramor). Proto přepínač nárazu je třeba ustavit na nárazovou praci (značek - kladivo). Během vrtání otvorů v dalších materiálech funkce nárazového vrtáni je třeba vypnout postavením přepínače na praci bez nárazu (značka - vrták) Přípravné činnosti Před zahajením práce: Upevnit spracovavaný materiál v svěráku nebo truhlářských svorkach. Zvolit spravné pracovní nářadí odpovidající realizované praci. Postarat se o to, aby byly ostré a v dobrým technickým stavu. Založit pracovní oděv, ochranné brýle a sluchové chránítka. Po upevnění vrtáku je třeba vyndat použitý klíč z vrtacího uchopení. Zasunout vidlici elektrického vodiče vrtáčky do zásuvky elektrické sítě. Uchopit vrtáčku oběma ruky za rukojeť a dodatečné držadlo. Přijmout příslušné postavení záručující rovnováhu. Spustit vrtáčku přitlačením elektrického vypínače prstem. Pozor! V případě objevění podezřelých skřípotů, třesků, čmoudu, atd. - okamžitě vypnout vrtačku a vyndat zástrčku ze zásuvky elektrické sítě.45

Pozor! Během provozování vrtáčky vždy je třeba použivat individuální ochranné prostředky - sluchové chránítka. Použivaní pravého nebo levého směru otáčení Pravé otáčky použivat během vrtání univerzálnými pravotočivymi vrtáky. Levé otáčky použivat v případě zaseknuti pravotočivého vrtáka v materiále a také při vyšroubovavání vrutů. V případě vyšroubo- vavání vrutů je třeba použivat minimalní otáčky. Použivaní blokady vypínače Blokadu vypínače doporučuje se použivat v případě dlouhodobého vrtání (například během vrtání v betoně, zdivě, stěně apod.). Proto při stlačeným spínači e třeba strčit palcem blokadu a uvolnit spínač. Pro výpnutí blokady stači stlačit elektrický spínač. Vrtání v dřevě Před zhotovením otvoru doporučuje se upevnit materiál truhlařskýmí svorkama nebo svěrákem a pák důlkovačem nebo hřebíkem zafi xovat místo vrtání. Do vrtací hlavy zamontovat příslušný vrták, ustabilizovat rýchlost, připojit nářadí na elektrickou síť a zahajit vrtání. V případě otvorů „naskrz” doporčuje se pod materiál podložit dřevěnu podložku, okraj otvoru u výstupu v tom případě nebude potrhaný. V případě spracovavání otvorů větších průměrů dporučuje se včasně vyvrtát menší vodicý otvor. Vrtání v kovech Vždycky je potřeba jisto a pevně montovat spracovávaný materiál. V případě těnkého plechu doporučuje se podložit kus dřeva, aby vyhnout se nežiadúcích zahybov apod. Potom je třeba důlkovačem zafi xovat místa vykonávania otvorů a zahajit vrtaní. Je potřeba použivat vrtáků pre ocel. V případě vrtaní v bělé litině doporučuje se použivání vrtáků z koncovky se slinutého karbidu. V případě otvorů větších průměrov doporučuje se dříve vyvrtat vodicý otvor. Během vrtání v oceli pro chlazení vtáku použivat strojní olej. Na hliník jako chladicý prostředek použivat terpentín nebo parafín. Během vrtání v mosadzi, mědi nebo litině nepouživat chladicích prostředků. Pro chlazení je potřeba vrták často vyndavat z materiálu, aby schladnul. Vrtání v keramických materiáłech Vrtání v tvrdých, hustých materiálech (beton, tvrdá cíhla, kamen, mramor a pod.) Týka se jenom nářadí z funkcí nárazu. Před zhotovením příslušného otvoru je třeba dříve vyvrtat bez nárazu menší otvor. Spravný otvor vykonavat ze zapnutu funkci nárazu. Použivat nárazové vrtáky ze slinutého karbidu, v dobrém technickém stavu. Vrtání v glazuře, měkké cíhle, omítce, a pod. Vrtát jak v bodu avšak bez nárazu. Občas vyndavat vrták z vrtáného otvoru pro odstranění prachů a odpadků. Během vrtání je třeba přítlačovat nářadí jisto a pevně ze stálou silou. Využivání nářadí pro zašroubovávání a vyšroubovávání vrutů Proto se doporučuje: - použivání co nejmenší rychlosti otáčení, - použivání příslušných koncovek. Koncovky je možnost montovat přímo ve vrtací hlavě nebo pomoci zvlaštního magnetického úpínače. Pro vykrúcovaní vrutu je třeba přemenit přepínačem směr otačení na levé otáčky (L). Vyřezávání otvorů Vrtáčka može být využivaná pro spracovavání větších otvorů v dřevě pomoci zvláštních vrtáků o trvalým průměru nebo měnitel- ných koncovek ze soustavy pil - vyřezavaček pro otvory. Aby se zbavit možnosti vzníku otřepů a potrhaných hran otvoru u jeho výstupu, pod materiál je třeba podložit kus odpadního dřeva. Využivání přístavného zařízení Vrtáčky z měnitelným směrem otáček nesmi být použivane pro pohon pracovního přístavného zařízení. Vrtání s použitím hloubkového dorazu (VIII) Hloubkový doraz je možné používat pro usnadnění vrtání do materiálů, do kterých se mají zhotovovat slepé díry, zejména do betonu nebo dřeva. Zjistěte, jaká má být hloubka otvorů. Do vrtacího sklíčidla upněte vrták a pomocí značkovače označte na vrtáku vzdálenost od špičky vrtáku rovnající se hloubce otvoru. Hloubkový doraz nastavte tak, aby jeho konec byl v úrovni značky na vrtáku označující hloubku vrtání „L”. Zkontrolujte, zda je hloubkový doraz zajištěný, aby se nemohl během práce pohybovat.46

Začněte vrtat. Po dosažení nastavené hloubky čelo hloubkového dorazu narazí na povrch vrtaného materiálu v blízkosti otvoru. Tehdy je třeba vrták z otvoru vytáhnout. Dodatečné poznámky Během práce nesmi se příliš silno tlačit na spracovavaný materiál a nevykonávat prudkých pohybov, aby nepůsobit poškození pracovního nářadí a vŕtáčky. Během práce je třeba si dělat pravidelné přestávky. Nesmi se přípustit ke přetížení nářadí - teplota vnějších povrchov nikdy nesmi vystupit nad 60°C. Po ukončení práce výpnut vŕtáčku, výndat zástrčku ze zásuvky elektrické sítě, udělat prohlídku a údržbu. Deklarovaná celková hodnota vibrací byla změřena pomocí standardní měřící metody a lze ji použít k porovnání jednoho nářadí s druhým. Deklarovanou celkovou hodnotu vibrací lze použít k výchozímu posouzení expozice. Pozor! Emise vibrací během práce s nářadím se může lišit od deklarované hodnoty v závislosti na způsobu použití nářadí. Pozor! Je třeba stanovit bezpečnostní opatření, která mají chránit obsluhu a která vychází z posouzení rizika za reálných podmí- nek používání (při tom je třeba uvažovat se všemi etapami pracovního cyklu, jako například s časem, kdy je nářadí vypnuté nebo pracuje na volnoběh, tak i s časem aktivace).

POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí na- pájení nářadí, proto před zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba skontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.47

] 0 - 3000 Max. priemer vŕtánia (v oceli) [mm] 13 Váha [kg] 2,1 Úroveň hluku - akustický tlak L
