Type product	Trilplaat
Merk	Christopeit
Model	VIBRO 3000
Afmetingen (L x B x H)	68 x 38 x 15 cm
Gewicht	12 kg
Voeding	220-240 V~, 50-60 Hz, 300 W
Maximale gebruikersgewicht	120 kg
Trilfrequentie	3-8 Hz
Trilamplitude	0-15 mm (amplitude 5 mm)
Snelheidsinstelling	20 niveaus
Trainingsprogramma's	1 handmatig (P1) + 3 voorgeprogrammeerd (P2-P4)
Maximale bedrijfstijd	20 minuten (met afkoelpauze van 5-10 min)
Thermische beveiliging	Ja, automatische uitschakeling bij overbelasting, 30 min afkoelen
Meegeleverde accessoires	2 elastieken banden, afstandsbediening, stroomkabel
Beoogd gebruik	Huishoudelijk, privésportschool (klasse H/C)
Onderhoud	Reinigen met een vochtige doek en mild schoonmaakmiddel; stekker uittrekken voor reiniging
Veiligheid	Niet springen; gebruik op een vlakke ondergrond; houd een ruimte van 2 m vrij; niet gebruiken indien beschadigd
Reserveonderdelen en repareerbaarheid	Beschikbaar via www.christopeit-service.de
Algemene informatie	Voldoet aan EMV-richtlijn 2014/30/EU en laagspanningsrichtlijn 2014/35/EU

Veelgestelde vragen - VIBRO 3000 Christopeit

Hoe gebruik ik de Christopeit VIBRO 3000 trilplaat correct?

Plaats de plaat op een vlakke en stabiele ondergrond. Sluit de stroomkabel aan, zet de hoofdschakelaar aan, druk op de aan/uit-knop op de afstandsbediening of console. Stel de snelheid in (van 1 tot 20) en de duur (max 20 min). Houd altijd uw benen licht gebogen en spring nooit op de plaat.

Welke trainingsprogramma's zijn beschikbaar?

De VIBRO 3000 biedt 4 programma's: P1 (handmatig) waarbij u snelheid en tijd vrij instelt (max 20 min); P2, P3, P4 (automatische programma's) met vooraf ingestelde snelheidsvariaties gedurende 10 minuten. Gebruik de toets PROGRAMMA op de afstandsbediening om P1 tot P4 te selecteren.

Wat is de aanbevolen maximale gebruiksduur?

De maximale continue gebruiksduur is 20 minuten. Laat het apparaat na elke sessie minstens 5 tot 10 minuten afkoelen. Om oververhitting te voorkomen, schakelt een thermische beveiliging het apparaat uit indien nodig; een afkoeling van 30 minuten is dan vereist.

Kan ik de trilplaat gebruiken als ik zwanger ben?

Nee, zwangere vrouwen mogen de VIBRO 3000 niet gebruiken. Ook personen met metalen implantaten, kinderen jonger dan 12 jaar, en mensen met koorts of onder hormonale behandeling moeten het gebruik vermijden. Raadpleeg bij twijfel een arts.

Hoe reinig en onderhoud ik de trilplaat?

Trek altijd de stekker uit het stopcontact voor reiniging. Gebruik een vochtige doek met een mild schoonmaakmiddel, zonder agressieve producten. Veeg zweet na elk gebruik weg. Controleer regelmatig de vastheid van de schroeven en de staat van de stroomkabel.

Wat moet ik doen als het apparaat automatisch uitschakelt?

Dat is normaal: de thermische beveiliging wordt geactiveerd bij overbelasting of langdurig gebruik. Laat het apparaat 30 minuten afkoelen; het wordt automatisch weer gebruiksklaar. Verminder de gebruiksduur en respecteer de afkoelpauzes.

Hoe gebruik ik de meegeleverde elastieken banden?

Bevestig de elastieken banden aan de voorste steunen van de plaat met behulp van de karabijnhaken. Zorg dat ze goed vastzitten. Gebruik ze voor bovenlichaamsoefeningen (armen, schouders, rug). Trek de banden niet verder dan 1,50 m en houd een ruimte van 2 m² vrij rond het apparaat.

Wat zijn de contra-indicaties voor het gebruik van de Vibro 3000?

Gebruik het apparaat niet als u zwanger bent, metalen implantaten heeft, jonger bent dan 12 jaar, koorts, hart- en vaatproblemen heeft, of na een zware maaltijd. Raadpleeg een arts voordat u met trainen begint, vooral bij gezondheidsproblemen.

Hoe stel ik de snelheid en trainingstijd in?

Gebruik de toetsen + en - op de afstandsbediening of console om de snelheid aan te passen (niveaus 1 tot 20). Druk op de toets TIME om de duur in te stellen (1 tot 20 minuten). In de handmatige modus (P1) is de standaardtijd 20 minuten. De programma's P2-P4 hebben een vaste duur van 10 minuten.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn beschikbaar op de website www.christopeit-service.de (online database). Gebruik het bestelnummer 1970 om uw model te identificeren. U kunt ook contact opnemen met de klantenservice van Christopeit.

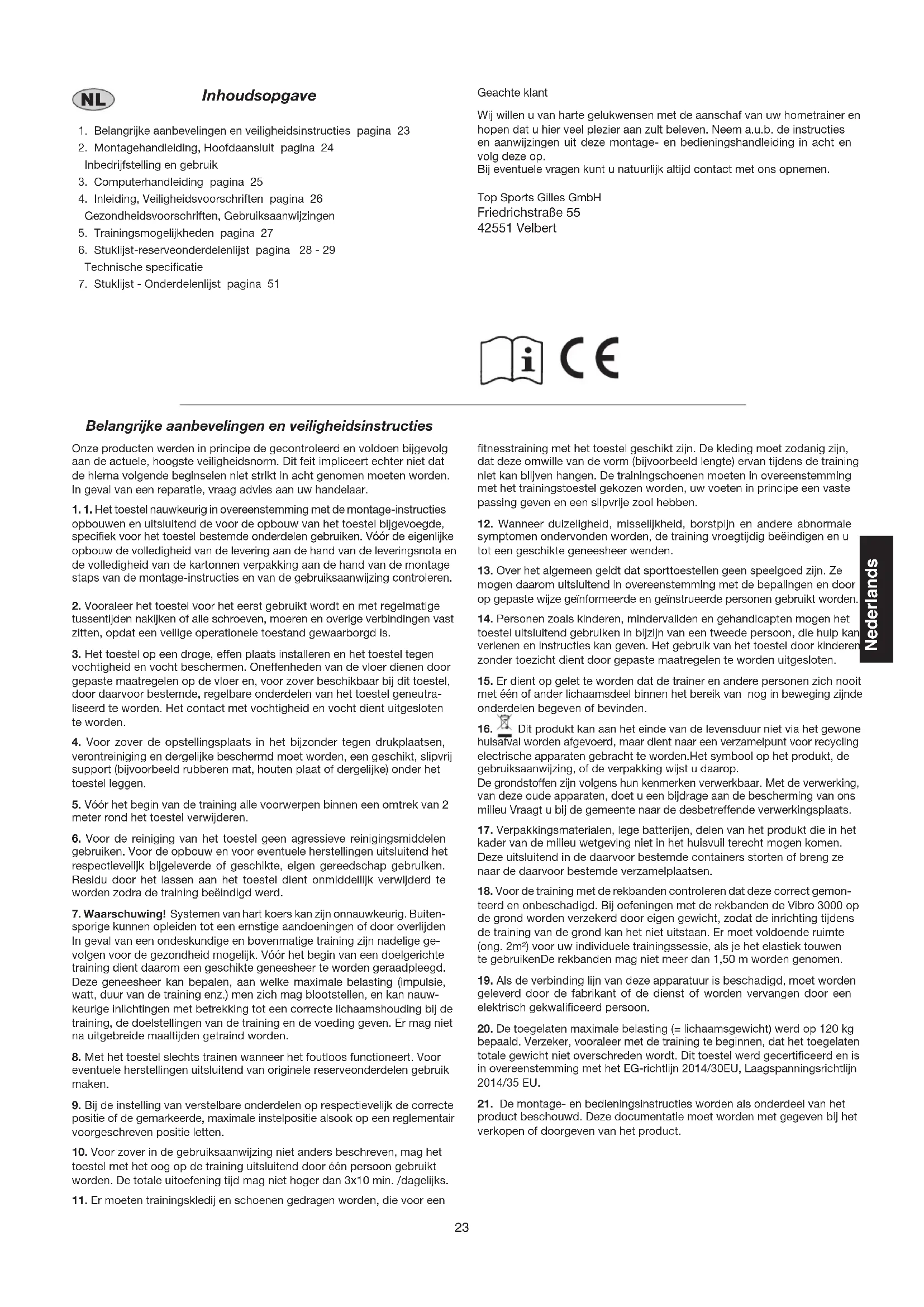

GEBRUIKSAANWIJZING VIBRO 3000 Christopeit

Montage- en bedieningshandleiding voor Bestellnummer 1970

1. Belangrijke aanbevelingen en veiligheidsinstructies pagina 23
2. Montagehandleiding, Hoofdaansluit pagina 24 Inbedrijfstelling en gebruik
3. Computerhandleiding pagina 25
4. Inleiding, Veiligheidsvoorschriften pagina 26 Gezondheidsvoorschriften, Gebruiksaanwijzingen
5. Trainingsmogelijkheden pagina 27
6. Stuklijst-reserveonderdelenlijst pagina 28 - 29 Technische specificatie
7. Stuklijst - Onderdelenlijst pagina 51

Geachte klant

Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en hopen dat u hier veel plezier aan zult beleven. Neem a.u.b. de instructies en aanwijzingen uit deze montage- en bedieningshandleiding in acht en volg deze op. Bij eventuele vragen kunt u natuurlijk altijd contact met ons opnemen.

Top Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

CE

Belangrijke aanbevelingen en veiligheidsinstructies

Onze producten werden in principe de gecontroleerd en voldoen bijgevolg aan de actuele, hoogste veiligheidsnorm. Dit feit impliciert echter niet dat de hierna volgende beginselen niet strikt in acht genomen moeten worden. In geval van een reparatie, vraag advies aan uw handelaar.

1. 1. Het toestel nauwkeurig in overeenstemming met de montage-instructies opbouwen en uitsluitend de voor de opbouw van het toestel bijgevoegde, specifiek voor het toestel bestemde onderdelen gebruiken. Vóór de eigenlijke opbouw de volledigheid van de levering aan de hand van de leveringsnota en de volledigheid van de kartonnen verpakking aan de hand van de montage staps van de montage-instructies en van de gebruiksaanwijzing controleren.

2. Vooraleer het toestel voor het eerst gebruikt wordt en met regelmatige tussentijden nakijken of alle schroeven, moeren en overige verbindingen vast zitten, opdat een veilige operationele toestand gewaarborgd is.

3. Het toestel op een droge, effen plaats installeren en het toestel tegen vochtigheid en vocht beschermen. Oneffenheden van de vloer dienen door gepaste maatregelen op de vloer en, voor zover beschikbaar bij dit toestel, door daarvoor bestemde, regelbare onderdelen van het toestel geneutraliseerd te worden. Het contact met vochtigheid en vocht dient uitgesloten te worden.

4. Voor zover de opstellingsplaats in het bijzonder tegen drukplaatsen, verontreiniging en dergelijke beschermd moet worden, een geschikt, slipvrij support (bijvoorbeeld rubberen mat, houten plaat of dergelijke) onder het toestel leggen.

5. Vóór het begin van de training alle voorwerpen binnen een omtrek van 2 meter rond het toestel verwijderen.

6. Voor de reiniging van het toestel geen agressieve reinigingsmiddelen gebruiken. Voor de opbouw en voor eventuele herstellingen uitsluitend het respectievelijk bijgeleverde of geschikte, eigen gereedschap gebruiken. Residu door het lassen aan het toestel dient onmiddellijk verwijderd te worden zodra de training beëindigd werd.

7. Waarschuwing! Systemen van hart koers kan zijn onnauwkeurig. Buitensporige kunnen opleiden tot een ernstige aandoeningen of door overlijden In geval van een ondeskundige en bovenmatige training zijn nadelige gevolgen voor de gezondheid mogelijk. Vóór het begin van een doelgerichte training dient daarom een geschikte geneesheer te worden geraadpleegd. Deze geneesheer kan bepalen, aan welke maximale belasting (impulsie, watt, duur van de training enz.) men zich mag blootstellen, en kan nauwkeurige inlichtingen met betrekking tot een correcte lichaamshouding bij de training, de doelstellingen van de training en de voeding geven. Er mag niet na uitgebreide maaltijden getraind worden.

8. Met het toestel slechts trainen wanneer het foutloos functioneert. Voor eventuele herstellingen uitsluitend van originele reserveonderdelen gebruik maken.

9. Bij de instelling van verstelbare onderdelen op respectievelijk de correcte positie of de gemarkeerde, maximale instelpositie alsook op een reglementair voorgeschreven positie letten.

10. Voor zover in de gebruiksaanwijzing niet anders beschreven, mag het toestel met het oog op de training uitsluitend door één persoon gebruikt worden. De totale uitoefening tijd mag niet hoger dan 3x10 min. /dagelijks.

11. Er moeten trainingskledij en schoenen gedragen worden, die voor een

fitnesstraining met het toestel geschikt zijn. De kleding moet zodanig zijn, dat deze omwille van de vorm (bijvoorbeeld lengte) ervan tijdens de training niet kan blijven hangen. De trainingschoenen moeten in overeenstemming met het trainingstoestel gekozen worden, uw voeten in principe een vaste passing geven en een slipvrije zool hebben.

1. Wanneer duizeligheid, misselijkheid, borstpijn en andere abnormale symptomen ondervonden worden, de training vroegtijdig beëindigen en u tot een geschikte geneesheer wenden.

2. Over het algemeen geldt dat sporttoestellen geen speelgoed zijn. Ze mogen daarom uitsluitend in overeenstemming met de bepalingen en door op gepaste wijze geïnformeerde en geïnstrueerde personen gebruikt worden.

3. Personen zoals kinderen, mindervaliden en gehandicapten mogen het toestel uitsluitend gebruiken in bijzijn van een tweede persoon, die hulp kan verlenen en instructies kan geven. Het gebruik van het toestel door kinderen zonder toezicht dient door gepaste maatregelen te worden uitgesloten.

4. Er dient op gelet te worden dat de trainer en andere personen zich nooit met één of ander lichaamsdeel binnen het bereik van nog in beweging zijnde onderdelen begeven of bevinden.

5. Dit produkt kan aan het einde van de levensduur niet via het gewone huisafval worden afgevoerd, maar dient naar een verzamelpunt voor recycling electrische apparaten gebracht te worden. Het symbool op het produkt, de gebruiksaanwijzing, of de verpakking wijst u daarop.

De grondstoffen zijn volgens hun kenmerken verwerkbaar. Met de verwerking, van deze oude apparaten, doet u een bijdrage aan de bescherming van ons milieu Vraagt u bij de gemeente naar de desbetreffende verwerkingsplaats.

1. Verpakkingsmaterialen, lege batterijen, delen van het produkt die in het kader van de milieu wetgeving niet in het huisvuil terecht mogen komen. Deze uitsluitend in de daarvoor bestemde containers storten of breng ze naar de daarvoor bestemde verzamelplaatsen.

2. Voor de training met de rekbanden controleren dat deze correct gemonteerd en onbeschadigd. Bij oefeningen met de rekbanden de Vibro 3000 op de grond worden verzekerid door eigen gewicht, zodat de inrichting tijdens de training van de grond kan het niet uitstaan. Er moet voldoende ruimte (ong. 2m²) voor uw individuele trainingssessie, als je het elastiek touwen te gebruiken De rekbanden mag niet meer dan 1,50 m worden genomen.

3. Als de verbinding lijn van deze apparatuur is beschadigd, moet worden geleverd door de fabrikant of de dienst of worden vervangen door een elektrisch gekwalificeerd persoon.

4. De toegelaten maximale belasting (= lichaamsgewicht) werd op 120 kg bepaald. Verzeker, vooraleer met de training te beginnen, dat het toegelaten totale gewicht niet overschreden wordt. Dit toestel werd gecertificeerd en is in overeenstemming met het EG-richtlijn 2014/30EU, Laagspanningsrichtlijn 2014/35 EU.

5. De montage- en bedieningsinstructies worden als onderdeel van het product beschouwd. Deze documentatie moet worden met gegeven bij het verkopen of doorgeven van het product.

Montagehandleiding:

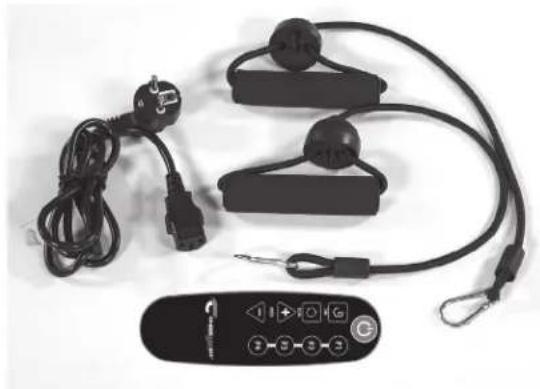

Neem alle losse onderdelen uit de verpakking, leg deze op de grond en bruto controleer aan de hand van de montageen of alle onderdelen aanwezig zijn.

1. Trilplaat
2. Afstandbediening
3. 2x rekbanden met Snaphaken
4. Stroomkabel

Monteer de rekbanden door middel van snap haken op de rek- banden houder. Zorg ervoor dat voor elke opleiding de rekbanden zijn bevestigd. De rekbanden mag niet meer dan 1,50 m worden genomen. Bij oefeningen met de rekbanden de Vibro 3000 op de grond worden verzekerd door eigen gewicht, zodat de inrichting tijdens de training van de grond kan het niet uitstaan.

Neem de bijgeleverde afstandsbediening uit de verpakking en plaats de batterijen (Type „AAA“ penlite - 1,5 V) in het batterijvak aan de achterzijde van de afstandsbediening. Let darbij op de goede polen. (Batterijen voor de afstandsbediening ligt niet bij de levering. Raadpleeg ze voor de handel.)

Hoofdaansluit:

A) Hoofdschakelaar = Het apparaat in- en uitschakelen
B) Zekering = Micro-zekering (5x20mm) T4A / 250Volt overbelastingsbeveiliging
C) Vermogen jack = Connector voor het netsaansluitkabel

Inbedrijfstelling en gebruik:

1. Steek de stekker in een correct geinstalleerd contactdoos (230V \~ 50Hz) en zet de aan / uit hoofdschakelaar een.
2. Druk op de „-knop eenmaal om de vibratie in Speed 1 voor 10 minuten. om te beginnen.
3. Druk op de + knop om de snelheid en dus de controle te verhogen intensiteit. (Max level 20)
4. Druk op de - knop om de snelheid en dus de controle te vermin-deren intensiteit. (Min. level 1)
5. Druk op de aan / uit-knop, zodat het apparaat uitgeschakeld.
6. Schakel de hoofdschakelaar uit na gebruik.

Als het apparaat niet in gebruik is stekker uit het stopcontact.

Jeld het selecteerde programma aan / uit. Zonder Emma / tijd selectie, de training tijd in de handma- gramma is tot 20 minuten.

bgt de snelheid level tot max. level 20 in de handprogramma (P1).

en de snelheid level tot min. level 1 in de handma-gramma (P1).

eze knop kunt u de tijd selecteeren en met behulp +/- toetsen stel een trainingstijd in de handmatig gamma. De trainingsprogrammas P2-P4 is een tijd 0 minuten ingesteld.

eerd de functie tijd, snelheid en calorieen.

Brukken kan tussen trainingsprogrammas P1-P4 in gewisseld.

Tijd (Minute)↓	snelheid / niveau
	programma 2	programma 3	gamma 4
10-9 2 1 4
9-8 4 2 10
8-7 6 3 4
7-6 8 4 10
6-5 10 5 4
5-4 12 6 10
4-3 14 14 4
3-2 16 10 10
2-1 10 8 4
1-0 6 6 10

Akoestiek weergave:

Telkens u druk op een knop, een pieptoon klinkt. Een pieptoon klinkt nadat einde van het programma.

Weergave

Tijd (TIME)

De trainingstijd in enkele minuten(max 20). Is de tijd ingesteld, de display telt de minuten terug naar nul.

Programmas (P1-P4)

Het programma aanduiding welk programma zij zich bevinden. P1 = handmatig / P2-P4 = trainingsprogrammas

Snelheitslevel (SPEED)

Toont de momenteel ingestelde snelheid niveau van den vibratie aan.

Calorieen (CAORIEES) Toont de momenteel Calorieenverbruik in KCal aan.

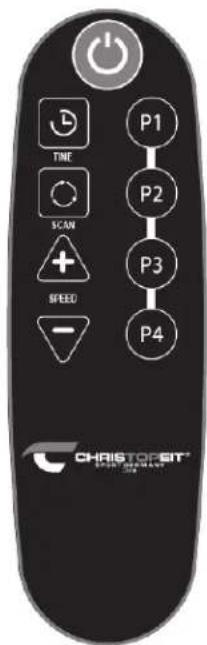

Toetsenfunctie:

Schakeld het selecteerde programma aan / uit. Zonder programma / tijd selectie, de training tijd in de handmatig programma is tot 20 minuten.

Door drukken kan tussen trainingsprogramm worden gewisseld.

Verhoogt de snelheid level tot max. level 20 in de handmatik programma (P1).

Verlagen de snelheid level tot min. level 1 in de handmatik programma (P1).

Verhoogt de tijd tot 1-20 minuten mogelijk.

Selecteerd de functie tijd, snelheid en calorieen.

Inleiding

De Vibro 3000 volgt het principe van biomechanisme, bloed en energie circulatie, die in de sport en ruimtevaart reeds als oefeningsmethode aangewend is. Gecontroleerde vibraties worden versneld op het musculaire systeem overgedragen waardoor de spier na elke prikkel geactiveerd of ontspannen wordt. De stofwisseling word door lichaamseigen hormoonhuishouding gestimuleerd, wat de vetverbranding en spieropbouw stimuleert. De gelijkmatige bewegingen breiden zich van de voeten tot aan de vingertoppen uit en bereiken ook de binnenste organen. Daardoor wordt de bloedcirculatie en energie gestimuleerd, blokkades en verkrampingen opgelost en het spanningsgevoel afgebouwd.

Veiligheidsvoorschriften

Leest u voor het eerste gebruik eerst de handleiding zorgvuldig door, anders zou u zich kunnen bezeren tijdens het gebruik van de Vibro 3000.

• Stelt u het apparaat alleen op een vlakke vloer op. Wanneer u het apparaat op een vloerbekleding wilt gebruiken, dient u daarbij te letten dat het ontluchtingsgat aan de onderzijde vrij blijft.
• Stelt u het apparaat zo op dat de stroomkabel vrij toegankelijk ligt. Voor elke schoonmaak of onderhoud dient u de stekker eruit te halen. Bedient u in geen geval het apparaat wanneer de stroomkabel beschadigd is.
  • Springt u niet op de Vibro 3000
• De vibratie trainer is voor kortstondig bedrijf (max. 20 min.) bestemd en niet geschikt voor continu gebruik. Tussen de trainingsfase moet een afkoelfase van min 5-10 minuten ten-einde om een lange werking van het apparaat gewaarborgd en voortijdige schade te voorkomen kan optreden.
• Een extra thermische beveiliging beschermt het apparaat en schakelt overbelasting van de functie. Na een voldoende koeling van ongeveer 30 minuten, het toestel schakelt automatisch weer klaar om te beginnen.
• Na gebruik altijd de stekker van het apparaat altijd uit het stopcontact halen

Gezondheidsvoorschriften

Het wordt nadrukkelijk aanbevolen eerst een arts te raadplegen voordat u de Vibro 3000 gebruikt. Vooral als u aan de ziektes leukemie, diabetes etc leidt

Personen met een zwakke conditie, koorts, griep, of herstellende zijn, dienen het apparaat niet te lang te gebruiken

Bij personen die een lange tijd aan een hormonen behandeling zitten, kunnen na gebruik van de Vibro 3000 sterke reactie voorkomen

Gebruik van het apparaat wordt verboden geacht bij zwangerschap, tijdens menstruatie periodes, of als u metalen implantaten heeft, direct na het eten en voor kinderen onder de 12 jaar.

Gebruiksaanwijzingen

Een regelmatige training zorgt voor een verbetering van uw lichamelijke conditie. Wanneer u gedurende uw training op lichamelijke of geestelijke weerstanden stuit zoals koppijnen etc, dient u meteen te stoppen met de training.

Om uw stofwisseling te activeren drinkt u dan een glas water voor aanvang training.

Trainingsmogelijkheden

Houdt u er rekening mee dat alle oefeningen door het veranderen de voet positie kan versterken op de stand plaat. Er geldt voor een smallere voetpositie een kleine oefening en elke voet positie verder naar buiten, dit is intenser.

De beweging verschillen grofweg in three categorieën en kunnen de volgende verbeteringen brengen:

lage niveaus = bloed circulatie, balans, beweeglijkheid van het gewricht, ontspanning van de spieren middenfasen = spierkracht en coördinatie hogere niveaus = bloed circulatie, balans, spierkracht en coördinatie

De volgende oefeningen zijn slechts een paar voorbeelden van toepassingen. Voor een specifieke opleiding u een individuel opleidingsplan nodig, het lichaam situatie, beschouwd en met deskundige instructie van de uitoefening en uitoefening lengte gedefinieerd. Hier raden we naar, u een arts of fysiotherapeuten sprekende.

1. Staan met je knieën licht gebogen aan de voetmat en ondersteunen van de handen in de taille. (Licht training van de rug, heupen en benen)

5. Staan met je knieën gebogen op de voetmat, en trek de elastische rekbanden zijwaarts met armen verlengd onder spanning. (Intensief training van de rug, heupen en benen)

2. Staan afwisselend met één been gebogen op de voetmat en ondersteunen van de handen in de taille. (Gemiddelde training van de rug, heupen en benen)

6. Leg je handen op de voetmat en ga in de uitgangspositie van de pushup positie. (gemiddelde training van de schouders, armen en bovenlichaam spieren en beenspieren.)

3. Staan met de knieën gebogen oo de voetmat ondersteunen van de handen in de taille, en boog uit iets naar voren. (Intensief training van de rug, heupen en benen)

7. Leg je handen op de voetmat en ga in een diepe pushup positie. (Intensief trainen van schouders, armen en bovenlichaam spieren en beenspieren.)

4. Staan met je knieën licht gebogen op de voetmat en trek de elastische rekbanden met armen voorovergebogen gemakkelijk onder spanning. (Licht training van de rug, heupen en benen)

8. Ga liggen voordat Vibro 3000 op de rug, zet de voeten op de voetmat en til de heupen. (Gemiddelde training van de benen, dijen en heupspieren.)

9. Terug te verwijzen naar Vibro 3000 en nemen de achterste push-up positie. (Intensief trainen van schouders, armen en bovenlichaam spieren en beenspiere- ren.)

Stuklijst - reserveonderdelenlijst Vibro 3000 best.nr. 1970

Technische specificatie: Stand: 01. 09. 2019

Geweldig effect met weinig moeite

- 100% voorgemonteerd en kan onmiddellijk worden toegepast

• Super ruimtebesparend, past in elk huishouden

- Transportwielen en een uitschuifbare handgreep voor eenvoudige verplaatsing

- Inclusief 2 Rekbanden voor de training van arm en Bovenlichaam spieren

- Krachtige motor

- Side afwisselende / oscillerende bewegingsgeschiedenis

• Bewegingsfrequentie 3-8Hz

- Beweging van de basisplaat 0-15 mm (amplitude 5 mm)

- Snelheidsregelaar in 20 stappen

- 3 trainingsprogramma's met voorgeprogrammeerde snelheidsregulering

• 1 manueel programma

- 4 voeten voor trillingsdemping en veilig apparaatstatus

- Antislip 3-zone basisplaat voor verschillende intensiteit (Walking / Joggen / hardlopen)

• LED-display van de snelheid niveau en trainingstijd

• Inclusief afstandsbediening

- Technische specificatie 220-240Volt-/50-60Hz/300Watt

- Geeigend voor een lichaamsgewicht tot maximaal 120 kg.

Wanneer een bepaald onderdeel niet in orde is of ontbreekt, of wanneer u in de toekomst een reserveronderdeel nodig heeft, kunt u zich wenden tot:

Internet service- en onderdelen data base: www.christopeit-service.de

Adresse:

Deze Vibro 3000 alleen bedoeld voor persoonlijke home-fitness-ruimte en niet geschikt voor industrieel of commercieel gebruik. Home fitness gebruik klasse H /C

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 mm

Afbeeldings- nr.	Beschrijving	Afmetingen mm	Aantal stuks	Gemonteerd aan afbeeldingsnr.	ET-nummer
1	Steunpaneel		1	4	36-1970-04-BT
2	Voet mat		1	4	36-1970-06-BT
3	Binnenzeskantschroev	M5x15	16	4,7+36	36-9329712-BT
4	Bekleiding boven		1	7	36-1970-01-BT
5	Computer		1	4	36-1970-03-BT
6	Schroef	3x10	20	5,18,26,29+33	39-10127
7	Staanframe		1	25	33-1970-01-SI
8	Binnenzeskantschroev	M8x40	3	23+25	39-10132
9	Onderlegplaatje	8//16	3	8	39-9962-CR
10	Veerring	voor M8	1	8	39-9864
11	Zelfborgene moer	M8	4	8+12	39-9918-CR
12	Binnenzeskantschroev	M8x50	1	14	39-10016
13	Plastic lagers	8	6	8+12	36-1970-10-BT
14	Riemschijf		1	25	36-1970-11-BT
15	Motor		1	25	33-1970-04-SI
16	Motorsteun		1	15+25	36-1970-12-BT
17	Regelaar		1	18	36-1970-07-BT
18	Regelaar draagplaat		1	32	36-1970-13-BT
19	Plastic lagers	6	2	20	36-1970-14-BT
20	Phillips schroev	M6x10	2	15+25	36-9329714-BT
21	Flakke riem		2	14,15+23	36-1970-15-BT
22	Binnenzeskantschroev	M6x25	2	23+25	39-9945
23	Excentriek eenheid		1	25	36-1790-14-BT
24	Metaalplaat		2	23	36-1790-15-BT
25	Hoofdframe		1	7	33-1790-02-SI
26	Rekbanden houder		2	25+32	33-1970-03-SI
27	Hoofdschakelaar		1	32	36-1970-09-BT
28	Spoelonderlaag		1	29	36-1970-16-BT
29	Spoel		2	25	36-1970-17-BT
30	Onderlegplaatje	6//12	2	31	39-1007-CR
31	Binnenzeskantschroev	M6x20	2	25+26	39-9920
32	Bekleiding lager		1	25	36-1970-02-BT
33	Transportrolen as		2	32	33-1970-05-SI
34	Transportrol		2	33	36-1970-08-BT
35	Rubberenvoet		4	25+32	36-1770-10-BT
36	Transport greep		1	32	33-1970-02-SI
37	Plastic handvat		1	36	36-1970-18-BT
38	Electriciteitskabel		1	27	36-98036113-BT

Afbeeldingsnr. mmstuksaf	Beschrijving Afmetingen Aantal Gemonteerd aan ET-nummer beeldingsnr.
39 Rekbanden	2 40 36-9862202-BT
40	Karabijnhaak	2	26+39	36-9862209-BT
41	Afstandsbediening	1		36-1970-05-BT
42	Montage-en bedieningshandleiding	1		36-1970-20-BT

CZ

Obsah
