Typ výrobku	Vibrační deska
Značka	Christopeit
Model	VIBRO 3000
Rozměry (D x Š x V)	68 x 38 x 15 cm
Hmotnost	12 kg
Napájení	220-240 V~, 50-60 Hz, 300 W
Maximální hmotnost uživatele	120 kg
Frekvence vibrací	3-8 Hz
Amplituda vibrací	0-15 mm (amplituda 5 mm)
Nastavení rychlosti	20 úrovní
Tréninkové programy	1 manuální (P1) + 3 přednastavené (P2-P4)
Maximální doba provozu	20 minut (s přestávkou na chlazení 5-10 min)
Tepelná ochrana	Ano, automatické vypnutí při přetížení, chlazení 30 min
Dodávané příslušenství	2 prodlužovací pásy, dálkové ovládání, napájecí kabel
Určení použití	Domácí, soukromá posilovna (třída H/C)
Údržba	Čistěte vlhkým hadříkem a jemným čisticím prostředkem; před čištěním odpojte ze sítě
Bezpečnost	Neskákejte; používejte na rovném povrchu; udržujte prostor 2 m; nepoužívejte, pokud je poškozené
Náhradní díly a opravitelnost	K dispozici na www.christopeit-service.de
Obecné informace	V souladu se směrnicemi EMV 2014/30/EU a nízkého napětí 2014/35/EU

Často kladené otázky - VIBRO 3000 Christopeit

Jak správně používat vibrační desku Christopeit VIBRO 3000?

Umístěte desku na rovný a stabilní povrch. Zapojte napájecí kabel, zapněte hlavní vypínač a poté stiskněte tlačítko Zap/Vyp na dálkovém ovládání nebo na konzole. Nastavte rychlost (1 až 20) a dobu (max 20 min). Vždy používejte mírně pokrčené nohy a na desku nikdy neskákejte.

Jaké jsou dostupné tréninkové programy?

VIBRO 3000 nabízí 4 programy: P1 (manuální), kde si volně nastavíte rychlost a čas (max 20 min); P2, P3, P4 (automatické programy) s předdefinovanými změnami rychlosti po dobu 10 minut. Pro výběr P1 až P4 použijte tlačítko PROGRAM na dálkovém ovládání.

Jaká je doporučená maximální doba používání?

Maximální doba nepřetržitého používání je 20 minut. Po každém sezení nechte přístroj vychladnout alespoň 5 až 10 minut. Aby nedošlo k přehřátí, tepelná ochrana v případě potřeby přístroj vypne; poté je nutné nechat jej 30 minut chladit.

Mohu používat vibrační desku, pokud jsem těhotná?

Ne, těhotné ženy by neměly používat VIBRO 3000. Dále by se měly vyhnout používání osoby s kovovými implantáty, děti do 12 let a osoby trpící horečkou nebo užívající hormonální léčbu. V případě pochybností se poraďte s lékařem.

Jak čistit a udržovat vibrační desku?

Před čištěním vždy odpojte přístroj od sítě. Použijte vlhký hadřík s jemným čisticím prostředkem, bez agresivních přípravků. Po každém použití otřete pot. Pravidelně kontrolujte utažení šroubů a stav napájecího kabelu.

Co dělat, když se přístroj automaticky vypne?

To je normální: tepelná ochrana se aktivuje při přetížení nebo dlouhodobém používání. Nechte přístroj vychladnout po dobu 30 minut; poté se automaticky uvede do provozu. Zkraťte dobu používání a dodržujte přestávky na chlazení.

Jak používat dodávané prodlužovací pásy?

Připevněte prodlužovací pásy k předním držákům desky pomocí karabinek. Ujistěte se, že jsou pevně připevněny. Používejte je pro cvičení horní části těla (paže, ramena, záda). Nenatahujte pásy déle než 1,50 m a udržujte kolem přístroje prostor 2 m².

Jaké jsou kontraindikace používání Vibro 3000?

Nepoužívejte přístroj, pokud jste těhotná, máte kovové implantáty, je vám méně než 12 let, trpíte horečkou, kardiovaskulárními problémy nebo po těžkém jídle. Před zahájením tréninku se poraďte s lékařem, zejména pokud máte zdravotní problémy.

Jak nastavit rychlost a čas tréninku?

Použijte tlačítka + a - na dálkovém ovládání nebo konzole pro nastavení rychlosti (úrovně 1 až 20). Stisknutím tlačítka TIME nastavíte dobu (1 až 20 minut). V manuálním režimu (P1) je výchozí čas 20 minut. Programy P2-P4 mají pevnou dobu 10 minut.

Kde najdu náhradní díly?

Náhradní díly jsou k dispozici na webu www.christopeit-service.de (online databáze). Pro identifikaci svého modelu použijte objednací číslo 1970. Můžete také kontaktovat zákaznický servis Christopeit.

NÁVOD K OBSLUZE VIBRO 3000 Christopeit

Návod k montáži a použití pro objednací číslo 1970

1. Důležitá doporučení a bezpečnostní informace Strana 30
2. Pokyny k montáži, připojení k elektrické síti, Strana 31 Způsob provozování
3. Pokyny počítače Strana 32
4. Úvod Strana 33
5. Pokyny k tréninku Strana 34
6. Seznam dílů Strana 35 - 36
7. Souhrn dílů Strana 51

Vážená zákaznice, vážený zákazníku,

Blahopřejeme vám k vašemu nákupu této domácí tréninkové sportovní jednotky a doufáme, že si s ní užijete spoustu potěšení. Věnujte prosím pozornost přiloženým poznámkám a pokynům a pečlivě je dodržujte ohledně montáže a použití.

Neváhejte nás prosím kdykoliv kontaktovat, pokud budete mít jakékoliv otázky.

Důležitá doporučení a bezpečnostní pokyny

Veškeré naše produkty jsou testovány, a proto představují nejvyšší aktuální bezpečnostní standardy. Avšak tato skutečnost nevylučuje nezbytnost přísného dodržování následujících zásad.

1. Stroj sestavte přesně podle popisu v pokynech k instalaci a používejte pouze přiložené konkrétní díly stroje. Před montáží ověřte úplnost dodávky oproti oznámení o dodávce a úplnost krabice oproti montážním krokům v pokynech k instalaci a provozu.
2. Před prvním použitím stroje a v pravidelných intervalech (každé 1–2 měsíce) kontrolujte pevné usazení všech šroubů, matic a dalších propojení, abyste zajistili, že je trenažér v bezpečném stavu. Vadné součásti okamžitě nahradťe a/nebo zařízení nepoužívejte do doby opravy.
3. Stroj umístěte na suché, rovné místo a chraňte jej před vlhkostí a vodou. Nerovné části podlahy musí být vyrovnány vhodnými opatřeními a poskytnutými nastavitelnými díly stroje, pokud jsou nainstalovány. Zajistěte, aby nedošlo k žádnému kontaktu s vlhkostí nebo vodou.
4. Pod stroj umístěte vhodnou základnu (např. gumovou podložku, dřevěnou desku atd.), pokud musí být oblast stroje speciálně chráněna proti vrubům, nečistotám atd.
5. Před zahájením tréninku odstraňte všechny předměty v okruhu 2 metrů od stroje.
6. K čištění stroje nepoužívejte agresivní čisticí prostředky a k montáži stroje a k jakýmkoli nezbytným opravám využívejte pouze dodané nástroje nebo vaše vlastní vhodné nástroje. Okamžitě po dokončení tréninku odstraňte kapky potu ze stroje.
7. VAROVÁNÍ! Systému dohledu nad srdeční frekvencí mohou být nepřesné. Nadměrný trénink může vést k vážnému poškození zdraví nebo ke smrti. Před zahájením plánovaného tréninkového programu se obrat'te na lékaře. Ten může definovat maximální námahu (puls, vaty, délku trvání tréninku atd.), které se můžete vystavit, a může vám poskytnout přesné informace ohledně správného držení těla během tréninku, cílů vašeho tréninku a vaší stravy. Nikdy netrénujte po konzumaci velkých jídel.
8. Trénujte na stroji pouze tehdy, když je ve správném funkčním stavu. Používejte originální náhradní díly pouze k jakýmkoli nezbytným opravám. VAROVÁNÍ: Opotřebované části okamžitě vyměňte a toto zařízení nepoužívejte, dokud nebude opraveno.
9. Při nastavování nastavitelných dílu sledujete správnou polohu a označené maximální polohy nastavení a zajistěte, aby byla nově nastavená poloha správně zajištěna. Odstraňte prosím nástroje, které potřebujete k nastavování, po nastavení nové polohy.

10. Pokud nebude popsáno jinak v pokynech, stroj smí být používán k tréninku současně pouze jednou osobou. Doby cvičení by neměla přesáhnout 3 x 10 min./den.

11. Noste sportovní oděv a obuv, které jsou vhodné pro fitness cvičení se strojem. Váš oděv musí být takový, aby se nemohl zachytit během tréninku kvůli svému tvaru (např. délce). Vaše sportovní obuv by měla být vhodná pro trenažér, musí pevně podporovat vaše chodídla a musí mít neklouzavé podrážky.

12. VAROVÁNÍ! Pokud si všimnete pocitu závratě, nevolnosti, bolesti na hrudi nebo jiných abnormálních příznaků, trénink zastavte a obraťte se na lékaře.
13. Nikdy nezapomínejte, že sportovní stroje nejsou hračky. Musí být proto používány podle svého účelu a vhodně informovanými a instruovanými osobami.
14. Lidé jako děti, invalidé a hendikepované osoby smí stroj používat pouze v přitomnosti jiné osoby, která může poskytnout pomoc a radu. Učiňte vhodná opatření, aby děti nemohly přístroj nikdy používat bez dohledu.
15. Zajistěte, aby osoba provádějící trénink a další osoby nikdy nepohybovali ani neponechávali jakékoli části svého těla v blízkosti pohybujících se částí.
16. Na konci životnosti tohoto produktu není povolena likvidace v běžném domovním odpadu, ale musí být předán do sběrného dvora k recyklaci elektrických a elektronických součástí. Symbol můžete nalézt na produktu, na pokynech nebo na balení. Materiály jsou opětovně použitelné v souladu se svým označením. Opětovným použitím, využitím materiálu nebo ochranou našeho prostředí. Zeptejte se prosím místní správy na místo odpovědné likvidace.
17. K ochraně životního prostředí nelikvidujte obalové materiály nebo díly stroje jako domovní odpad. Vhodťe je do příslušných sběrných nádob nebo je přineste na vhodný sběrný bod.
18. Před použitím elastických popruhů musíte zkontrolovat konce popruhů s ohledem na bezpečné připojené a žádné poškození. Stroj Vibro 3000 musí být rovněž zajištěn tělesnou hmotností, aby se nemohl během cvičení s popruhy zdvihnout. Ke své individuální tréninkové lekci musíte mít dostatek prostoru (přibl. 2 m²), pokud chcete používat elastické popruhy. Neuvazujte elastické popruhy na více než 1,50 m.
19. Pokud je připojovací kabel tohoto zařízení poškozen, musí být nahrazen výrobcem nebo zákaznickým servisem nebo elektricky certifikovanou osobou.
20. Maximální povolené zatížení (= tělesná hmotnost) je určena jako 120 kg. Před započetím cvičení zhodnot'te svou tělesnou hmotnost. Počítač tohoto zařízení odpovídá základním požadavkům EMV směrnice 2014/30EU, Směrnice o nízkém napětí 2014/35 EU.
21. Součástí výrobku jsou také montážní a provozní pokyny zvážit. Při prodeji nebo předávání produktu musí být tato dokumentace zahrnuta.

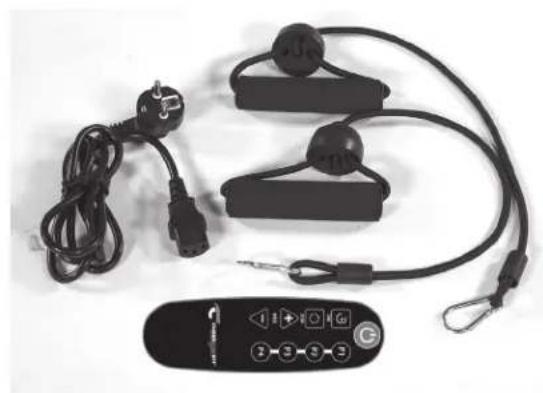

Pokyny k montáži:

Z balení vyjměte veškeré oddělené díly, položte je na podlahu a zkontrolujte, že máte všechny, podle pokynů k montáži a použití.

1. Vibrační stroj
2. Dálkové ovládání
3. 2x elastické popruhy s karabinovýmiháky
4. AC připojovací kabel

Připojte elastické popruhy bezpečnostními háky a držák na elastické popruhy umístěný před strojem Vibro 3000. Před každým tréninkem zajistěte, že jsou elastické háky bezpečné. Neuvazujte elastické popruhy na více než 1,50 m. Během používání elastických popruhů je nezbytné upevnit stroj Vibro 3000 tělesnou hmotností, aby si udržel kontakt spodlahou.

Vyjměte dálkové ovládání z balení a vložte baterie (typ „AAA“ – 1,5V tužkové články) do bateriové přihrádky na zadní straně, přitom sledujte správnou polaritu. (Baterie do dálkového ovládání nejsou zahrnuty u této položky. Kupte si je prosím na svém místním trhu.)

Připojení k elektrické síti:

A) Hlavní vypínač = zapíná a vypíná stroj
B) Pojistka = pojistka (5 x 20 mm) T4A/250 V chrání před přetížením
C) AC konektor = zásuvka pro AC kabel

Způsob provozování:

1. Zastrčte AC připojovací kabel do AC zásuvky stroje Vibro 3000 a poté vložte do vhodné a bezpečně nainstalované zásuvky ve zdi (230 V \~ 50 Hz). Stiskněte hlavní vypínač do polohy zapnuto.
2. Stiskněte klávesu „a produkt se spustí s rychlostní úrovní 1 na dobu 10 minut.
3. Stiskněte klávesu Rychlost +, intenzita se bude zvyšovat až na nejvyšší úroveň 20.
4. Stiskněte klávesu Rychlost –, intenzita se bude snižovat až na nejnižší úroveň 1.
5. Znovu stiskněte klávesu „k dokončení cvičení
6. Vypněte hlavní vypínač, pokud se produkt nepoužívá. Když se produkt nepoužívá, měl by být odpojen.

/vypne zvolený program. Bez výběru programu/ e spustí manuální program s 20 min. doby cvičení.

e rychlost na max. úroveň 20 během manuálního mu (P1).

e rychlost na min. úroveň 1 během manuálního pro (P1).

lačítkem můžete zadat čas pomocí kláves +/- na 20 minut pro manuální program. Cvičební progra –P4 jsou prednastaveny na 10 minut.

e zobrazení funkcí Čas, Rychlost a Kalorie.

ních programů P1–P4.

Čas (Minut) Rychlost/úroveň
↓	program 2 program	3 program 4
10-9 2 1 4
9-8 4 2 10
8-7 6 3 4
7-6 8 4 10
6-5 10 5 4
5-4 12 6 10
4-3 14 14 4
3-2 16 10 10
2-1 10 8 4
1-0 6 6 10

Zvukový signál:

Každé stisknutípne.

Po dokončení programu zazní pípnutí.

Zobrazení:

Čas (TIME)

Ukazuje dobu tréninku v minutách. Je-li čas nastaven (max. 15 min.), displej odpočítává minuty zpět k nule.

Program (P1-P4)

Tento displej ukazuje, který program je zvolen. (P1 = manuální program / P2–P4 = cvičební programy)

Rychlostní úroveň (SPEED)

Ukazuje rychlostní úroveň vibrací.

Kalorií (CALORIES)

Zobrazuje přibližnou spotřebu kalorií v kcal.

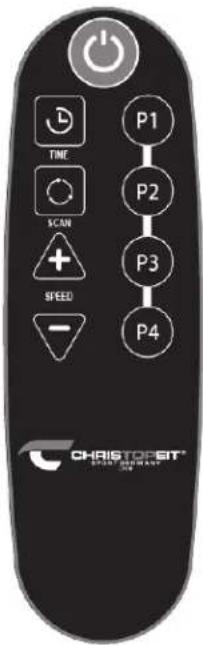

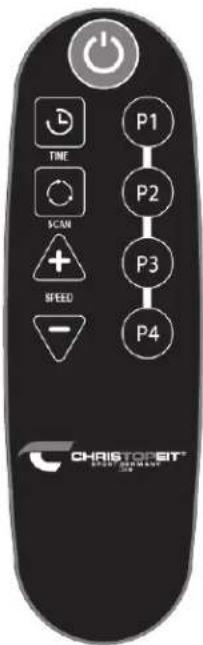

Dálkové ovládání:

Funkce kláves:

zapne/vypne zvolený program. Bez výběru programu/ času se spustí manuální program s 20 min. doby cvičení.

P2 P3 P4 tlačitko výběru cvičebních programů P1–P4.

zvyšuje rychlost na max. úroveň 20 během manuálního programu (P1).

snižuje rychlost na min. úroveň 1 během manuálního programu (P1).

zvyšuje čas na 1-20 minut. Vybere zobrazení funkcí Čas, Rychlost a Kalorie.

Úvod

Stroj Vibro 3000 dodržuje princip biomechanické stimulace a ve sportovní oblasti se používá jako metoda pro procvičení oblastí. Prostřednictvím zacílených řízených vibrací se přenáší podněty ke zrychlení na svalový systém, čímž se sval po každém použití podle oblasti použití nebo provedení aktivuje nebo uvolňuje. Metabolismus může být stimulován hormony těla, čímž se stimuluje pálení tuků a tvorba svalí a zvyšuje se pohyblivost. Jednotné oscilace se mohou šlít od chodidel a přes páteř až ke konečkům prstů a vnitřním orgánům. To umožňuje cirkulaci krve a stimulaci toku lymfy, řeší zablokování a křeče a lze snížit pocity napětí.

Další bezpečnostní pokyny

Před prvním použitím si prosím pečlivě přečtěte pokyny, jinak byste se mohli během používání zranit nebo poškodit stroj Vibro 3000.

• Jednotku umístěte na rovnou zem. Když chcete přístroj používat na koberci, musíte zajistit, aby byl větrací otvor umístěný na spodní straně zůstal volný.
• Zařízení umístěte tak, aby napájecí kabel zůstal přístupný. Pro veškeré externí čištění odpojte napájecí zástrčku ze zásuvky ve zdi. Tento přístroj za žádných okolností nepoužívejte, pokud je napájecí kabel poškozený.
• Na stroji Vibro 3000 neskákejte, to by způsobilo zánik veškerých záručních nároků.
• Vibrační trenér je zamýšlený pro krátkodobé používání (max. 20 min.) a není vhodný pro trvalý provoz. Mezi tréninkovými fázemi byste měli vkládat časové prodlevy pro ochlazení v délce trvání min. 5–10 minut. Takto nebude docházet k předčasnému poškození a zajistíte dlouhodobou funkci přístroje.
• Přístroj chrání doplňková tepelná pojistka, která při přetížení přístroj odpojí. Po uplynutí dostatečně dlouhé doby ochlazení v délce trvání asi 30 min. se přístroj opět automaticky přepne do režimu připravenosti k provozu
• Po každém použití vypojte napájecí zástrčku ze zásuvky ve zdi.

Poznámky týkající se zdraví

V zásadě se velmi doporučuje před použitím stroje Vibro 3000 si pohovořit s lékařem. Zvláště pokud trpíte infekcemi, potížemi se zády nebo určitými onemocněními, jako jsou leukémie, hemofilie, urémie, diabetes nebo rakovina.

Osoby ve špatném stavu nebo s horečkou nebo uzdravující se z obtížného onemocnění by jej neměli po dlouhou dobu používat.

Osoby podstupující dlouhodobou hormonální léčbu mohou po použití stroje Vibro 3000 zaznamenat silné reakce.

Jakékoli použití přístroje se přísně zakazuje – v těhotenství a během menstruace u žen, při nošení kovových implantátů, jako jsou dlahy, kardiostimulátory atd., během kouření nebo jedení, přímo po jídle, dětem mladším 12 let.

Způsob používání

Pravidelné cvičení může zlepšit váš fyzický stav. Pokud během cvičení zaznamenáte tělesné nebo fyzické obtíže, jako jsou nevolnost, pocení, bolest hlavy, měli byste trénink okamžitě zastavit. K povzbuzení metabolizmu vypijte před započetím cvičení sklenici vody.

Pokyny k tréninku

Před použitím elastických popruhů musíte zkontrolovat konce popruhů s ohledem na bezpečné připojené a žádné poškození. Lavice musí být rovněž zajištěna tělesnou hmotností, aby se nemohla během cvičení s popruhy zdvihnout. Ke své individuální tréninkové lekci musíte mít dostatek prostoru, pokud chcete používat elastické popruhy a činky.

Vezměte prosím na vědomí, že intenzitu cvičení můžete upravit změnou polohy chodidel na podložce pro chodidla. Pro nižší intenzitu stůjte na podložce pro chodidla s rovnou polohou chodidel. Jakákoli další poloha chodidel dále směrem ven zvyšuje intenzitu.

Hnutí jsou zhruba rozděleny do tří kategorií a mohou způsobit následující zlepšení:

nízké úrovně = tok krve, rovnováha, pohyblivost kloubů, svalová relaxace střední etapy = svalová síla a koordinace

vyšší úrovně = tok krve, rovnováha, svalová síla a koordinace

Následující cvičení je pouhých několik příkladů. K provádění cíleného tréninku potřebujete individuální cvičební plán, který definuje vaši aktuální tělesnou situaci a poskytne vám řádné pokyny ke způsobu cvičení a jeho délce.

Doporučujeme vám se obrátit na lékaře nebo fyzioterapeuta a prodiskutovat to s ním.

1. Stújte s mírně pokrčenými koleny na podložce pro chodidla a opřete si ruce v pase. (Lehké cvičení zad, boků a nohou)

5. Stůjte s pokrčenými koleny na podložce pro chodidla a vytáhněte elastické popruhy do stran pomocí natažených rukou. (Intenzivní cvičení zad, boků a nohou)

2. Alternativně stůjte s jednou nohou vytočenou na podložce pro chodidla a opřete si ruce v pase. (Střední cvičení zad, boků a nohou)

6. Položte ruce na podložku pro chodidla a přejděte do počáteční polohy polohy vleže s oporou. (Střední cvičení ramen, paží a svalů horní části těla i svalů nohou.)

3. Stůjte s pokrčenými koleny na podložce pro chodidla, opřete si ruce v pase a mírně se nakloňte dopředu. (Intenzivní cvičení zad, boků a nohou)

7. Umístěte své ruce na podložku pro chodidla a přejděte do polohy vleže s oporou. (Intenzivní cvičení ramen, paží a svalů horní části těla i svalů nohou.)

4. Stůjte s pokrčenými koleny na podložce pro chodidla a vytáhněte elastické popruhy vpřed s pokrčenýma rukama. (Lehké cvičení zad, boků a nohou)

8. Lehněte si před stroj Vibro 3000 na záda, dejte chodidla na podložku pro chodidla a zdvihněte boky. (Střední cvičení nohou, stehen a svalů boků)

9. Otočte se zády ke stroji Vibro 3000 a zaujměte zpětnou polohu vleže s rukama na podložce pro chodidla. (Intenzivní cvičení ramen, paží a svalů horní části těla i svalů nohou.)

Seznam dílů – seznam náhradních dílů Vibro 3000 ref. č. 1970

Technické údaje: Stav k 01. 09. 2019

Vibrační trenažér s nárazy nahoru a dolů

• 100% předmontované a v sekundě připravené k použití!
• Super šetří místo, hodí se do každé domácnosti
• Transportní kola a výsuvná rukojeť pro jedno malá změna umístění
• Zahmuje tréninkové pásky (pár) pro výcvik zbraní a paží homí části těla svaly
• Silný motor
  • Strídání / oscilace historie pohybu stránky
• Tréninková frekvence 3–8 Hz
  • Pohyb základní desky 0-15mm (Rozkmit 5mm)
  • 20 rychlostních úrovní
  • 3 uložených tréninkových programů
  • 1 manuální program
  • 4 stopy pro tlumení vibrací a bezpečnostní oporu na zemi
• Protiskluzná 3-pásmová základní deska pro různé intenzity (Walking / Jogging / Running
  • LED displej pro rychlostní úroveň a dobu cvičení
  • Včetně dálkového ovládání
  • Elektrické údaje: 220–240 V / 50 Hz / 300 W
  • Zatižení max.120 kg (tělesná hmotnost)

Požadavky na prostor přibl.: d 68 x š 38 x v 15 cm Hmotnost produktu přibl. 12 kg

Kontaktujte nás prosím, pokud jsou jakékoli součásti vadné nebo chybí nebo pokud budete potřebovat v budoucnosti jakékoli náhradní díly nebo výměnu:

Internetový servis a databáze náhradních dilů: www.christopeit-service.de

Tento stroj Vibro 3000 je vytvořen pouze k soukromé domácí sportovní aktivitě a není povolen v komerční nebo profesionální oblasti. Domácí sportovní užití třída H/C.

Č. ilustrace	Určení	Rozměry v mm	Množství	Připojeno k Ilustraci č.	Číslo ET
1	Ovládací panel		1	4	36-1970-04-BT
2	Gumová podložka		1	4	36-1970-06-BT
3	Vnitřní šestihranné šrouby	M5x15	16	4,7+36	36-9329712-BT
4	Horní kryt		1	7	36-1970-01-BT
5	Počítač		1	4	36-1970-03-BT
6	Šroub	3x10	20	5,18,26,29+33	39-10127
7	Pohyblivý rám		1	25	33-1970-01-SI
8	Vnitřní šestihranné šrouby	M8x40	3	23+25	39-10132
9	Podložka	8//16	3	8	39-9962-CR
10	Pružinová podložka	pro M8	1	8	39-9864
11	Nylonová matice	M8	4	8+12	39-9918-CR
12	Vnitřní šestihranné šrouby	M8x50	1	14	39-10016
13	Plastová ložiska	8	6	8+12	36-1970-10-BT
14	Pásové kolo		1	25	36-1970-11-BT
15	Motor		1	25	33-1970-04-SI
16	Motor podložka		1	15+25	36-1970-12-BT
17	Počítačový ovladač		1	18	36-1970-07-BT
18	Počítačový ovladač klapek		1	32	36-1970-13-BT
19	Plastová ložiska	6	2	20	36-1970-14-BT
20	Phillips šroub	M6x10	2	15+25	36-9329714-BT
21	Pás		2	14,15+23	36-1970-15-BT
22	Vnitřní šestihranné šrouby	M6x25	2	23+25	39-9945
23	Excentrická jednotka		1	25	36-1790-14-BT
24	Kovová deska		2	23	36-1790-15-BT
25	Hlavní rám		1	7	33-1790-02-SI
26	Držák popruhu		2	25+32	33-1970-03-SI
27	Vypínač		1	32	36-1970-09-BT
28	Civky podložka		1	29	36-1970-16-BT
29	Civky		2	25	36-1970-17-BT
30	Podložka	6//12	2	31	39-1007-CR
31	Vnitřní šestihranné šrouby	M6x20	2	25+26	39-9920
32	Spodní kryt		1	25	36-1970-02-BT
33	Osa dopravní váleček		2	32	33-1970-05-SI
34	Dopravní váleček		2	33	36-1970-08-BT
35	Přísavná stopa		4	25+32	36-1770-10-BT
36	Transport rukojet'		1	32	33-1970-02-SI
37	Plastová rukojet'		1	36	36-1970-18-BT
Č. ilustrace Určení Rozměry v Množství Připojeno k Číslo ET mm Ilustraci č.
38 AC kabel 1 27 36-98036113-BT
39 Elastický popruh 2		40 36-9862202-BT
40	Karabinový hák		2	26+39	36-9862209-BT
41	Dálkové ovládání		1		36-1970-05-BT
42	Pokyny k montáži a cvičení		1		36-1970-20-BT

Vážená zákazníčka, vážený zákazník,

S priatel'ským pozdravom

Vyžiadajte si, prosím, u vášho obecného úradu informácie o vhodnom mieste na likvidáciu tohto odpadu.

Vol'ba programov cvičení P1-P4.

Čas (minúta) ↓	rýchlost' / úroveň
	Program 2 Program	3 Program 4
10-9 2 1 4
9-8 4 2 10
8-7 6 3 4
7-6 8 4 10
6-5 10 5 4
5-4 12 6 10
4-3 14 14 4
3-2 16 10 10
2-1 10 8 4
1-0 6 6 10

Akustický signál:

Každým stlačením tlačidla zaznie zvukový signál. Po dokončení programu zaznie zvukový signál.

Zobrazenia:

Čas (TIME)

Dial'kové ovládanie:

Funkcie tlačidiel:

Vol'ba programov cvičení P1-P4.

Technické údaje. Stav: 01. 09. 2019

Hmotnost' výrobku: 12 Kg

Rozmery (Dx Šx V): cca 68 x 38 x 15 cm
