NÁVOD K OBSLUZE ET 5.1 Christopeit

Návod k montáži a použití pro

Objednací číslo: 2570

Strana: 55-67

INHALTSÜBERSICHT

InhaltSeite

55 Důležitá doporučení a bezpečnostní pokyny
56-58 Montážní návod
59 Používání přístroje
60 Watt stül
61-63 Pokyny k počítači
64 Čistění, kontrola a skladování domácího
64 Rešení potíží
65 Všeobecné pokyny pro školení
66-67 Seznam dílů - seznam náhradních dílů
70 Prohlášení o shodě
71 Rozložený pohledstrana

VÁŽENÁ ZÁKAZNICE,

Blahopřejeme vám k vašemu nákupu této domácí tréninkové sportovní jednotky a doufáme, že si s ní užijete spoustu potěšení. Věnujte prosím pozornost přiloženým poznámkám a pokynům a pečlivě je dodržujte ohledně montáže a použití. Neváhejte nás prosím kdykoliv kontaktovat, pokud budete mít jakékoliv otázky.

Naše výrobky jsou zásadně kontrolovány stanicí technické kontroly a odpovídají tak aktuálním bezpečnostním standardům. Tato skutečnost Vás však nezbavuje povinnosti striktně dodržovat následující zásady:

1. Přístroj sestavte přesně podle návodu k montáži a používejte pouze specifické díly, které byly dodány za účelem sestavení přístroje a které jsou uvedeny v montážní kroky. Před vlastním sestavením zkontrolujte úplnost dodávky dle dodacího listu a úplnost balení dle montážní kroky v návodu k montáži a použití.
2. Zkontrolujte před prvním použitím a poté v pravidelných intervalech pevné dotažení všech šroubů, a ošetřete mazivem přístupné osy a klouby, matic a jiných spojů, aby byl vždy zaručen bezpečný provozní stav Vašeho tréninkového přístroje. Správné upevnění zkontrolujte především na regulátoru sedla a řídítek.
3. Přístroj postavte na suché, rovné místo a chraňte jej před vodou a vlhkostí. Nerovnosti podlahy je zapotřebí vyrovnat vhodnými opatřeními přímo na podlaze a pokud je to u tohoto přístroje k dispozici, pak i připravenými justovatelnými díly na přístroji. Je zapotřebí se vyvarovat kontaktu s vlhkostí a mokrem.
4. Pokud byste chtěli místo instalace především ochránit proti otiskům, znečištění apod., doporučujeme Vám podložit přístroj vhodnou protiskluzovou podložkou (např. gumovou rohoží, dřevěnou deskou apod.).
5. Než začnete s tréninkem, odstraňte všechny předměty v okruhu 2 metrů kolem přístroje.
6. K čištění nepoužívejte žádné agresivní čisticí prostředky a při montáži a případných opravách používejte pouze dodané popř. vhodné vlastní nářadí. Zbytky potu na přístroji je třeba hned po skončení tréninku očistit.
7. Varování! Systémy sledování srdeční frekvence mohou být nepřesné. Nadměrný trénink může vest k závažnému poškození zdraví nebo ke smrti. Obrat'te se na lékaře před zahájením plánovaného tréninkového program. Může definovat maximální námahu (polz, watty, trvání tréninku atd.), které se můžete vystavit, a může vám poskytnout přesné informace o správném držení těla během tréninku, cílech vašeho tréninku a vaší stravě. Nikdy netréujte po snězení velkých jídel.
8. Trénujte pouze na přístroji, když je ve funkčním stavu. Pro jakékoliv nezbytné opravy používejte pouze originální náhradní díly. Varování! Opotřebené díly okamžitě vyměňte a zařízení nepoužívejte, dokud nebude opraveno.
9. Při nastavování stavitelných částí dbejte na správnou pozici, resp. na označenou maximální pozici nastavení a na řádné zajištění nově nastavených pozic.

10. Pokud není v pokynech popsáno jinak, stroj smí být používán pouze k trénování jedné osoby současně. Doba cvičení by neměla přesáhnout 60 minut/den.

11. Vždy, když na přístroji trénujete, noste vhodné sportovní tréninkové oblečení a obuv. Oblečení musí býti uzpůsobeno tak, aby nemohlo díky svému tvaru (např. délce) během tréninku nikde uvíznout. Zvolte obuv vhodnou pro tréninkový přístroj, tedy pevnou obuv s protiskluzovou podrážkou.

12. Varování! Pokud zaznamenáte pocit závrati, nevolnosti, bolesti na hrudníku nebo jiné abnormální příznaky, trénink zastavte a obrat'te se na lékaře.
13. Zásadně platí, že sportovní přístroje nejsou hračky. Z tohoto důvodu smí být používány pouze v souladu se svým účelem a příslušně informovanými a poučenými osobami.
14. . Osoby, jako děti, invalidé a postižení, by měli přístroj používat pouze v přitomnosti další osoby, která může v případě potřeby poskytnou pomoc a instrukce. Je zapotřebí vhodnými opatřeními vyloučit, aby tento přístroj mohly používat děti bez dozoru.
15. Dbejte na to, abyste se ani Vy, ani jiné osoby nikdy jakýmikoliv částmi těla nezdržovali v oblasti dosud se pohybujících části přístroje.
16. Na konci životnosti tohoto výrobku není povoleno jej likvidovat jako běžný domácí odpad, ale musí být dodán do sběrného dvora k recyklaci elektrických a elektronických součástí. Symbol můžete nalézt na výrobku, na návodech či na balení. Materiály jsou znovu použitelné v souladu s jejich označením. S opakovaným použitím, využitím materiálu nebo ochranou našeho životního prostředí. Zeptejte se prosím místní správy na místo odpovědné likvidace.
17. Ve smyslu ochrany životního prostředí nelikvidujte obal, prázdné baterie, díly přístroje společně s běžným odpadem z domácnosti, nýbrž je ukládejte pouze do příslušných sběrných nádob nebo je odevzdejte na vhodných sběrných místech.
18. Pro provozní režim závislý na rychlosti lze úroveň brzdného odporu nastavit ručně a změny výkonu budou záviset na rychlosti šlapání. Pro provozní režim nezávislý na rychlosti může uživatel nastavit požadovanou úroveň spotřeby energie ve wattech, konstantní úroveň výkonu bude udržována různými úrovněmi brzdného odporu, které budou automaticky určeny systémem. To je nezávislé na rychlosti šlapání.
19. Zařízení je vybaveno 32stupňovým nastavením odporu. To umožňuje snížení nebo zvýšení brzdného odporu a tím i tréninkového zatížení. Stisknutí tlačítka „-“ snížuje brzdný odpor a tím i tréninkovou zátěž. Stisknutí tlačítka „+“ zvyšuje brzdný odpor a tím i tréninkovou zátěž.
20. Povolené maximální zatížení (= hmotnost těla) je stanovena na 120 kg.
21. Součástí výrobku jsou také montážní a provozní pokyny zvážit. Při prodejinebo předávání produktu musí být tato dokumentace zahrnuta.

MONTAGEANLEITUNG

Odstraňte všechny jednotlivé části balení, položte je na podlahu a na základě montážních kroků zhruba zkontrolujte úplnost. Vezměte prosím na vědomí, že některé díly byly přímo připojeny k hlavnímu rámu a předem namontovány. Materiál šroubů potřebný pro montáž se nachází na montovaných součástech. To vám usnadní a urychlí montáž zařízení. Doba montáže: 30 - 40 min.

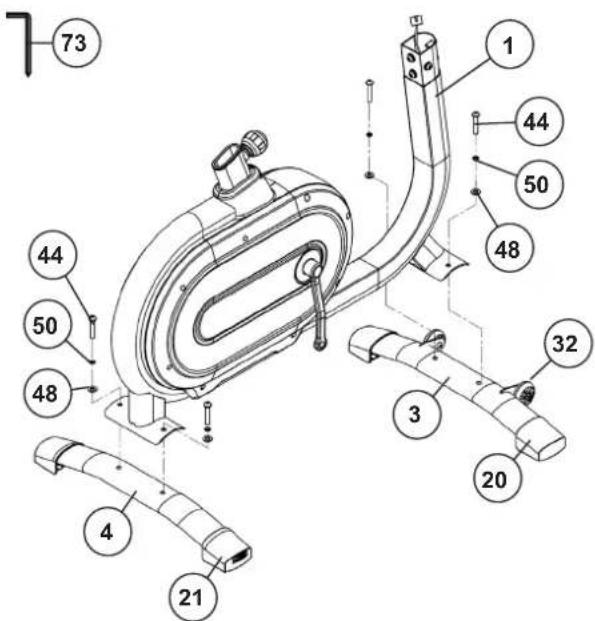

KROK 1 Montáž přední a zadní podnože (3+4) na základním rámu (1).

1. Namontujte přední nohu (3) k základnímu rámu (1) pomocí předem smontovaných krytek nohou (20) a transportních válečků (32). K tomu použijte šrouby M8x45 (44), podložky (48) a pružné podložky (50).
2. Namontujte zadní nohu (4) k základnímu rámu (1) pomocí výškově nastavitelných šroubů nohou (21). Použijte šrouby M8x45 (44), podložky (48) a pružné podložky (50).

(Pozor! Nerovnosti podlahy, na které je zařízení umístěno pro trénink, lze kdykoli vyrovnat otočením zadních koncových krytek (21) na zadní noze (4).)

73 1 44 50 48 44 50 32 3 20 21 4

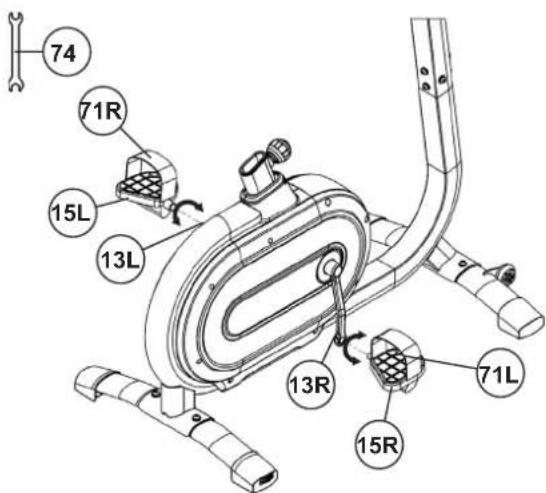

KROK 2 Montáž pedálů (15L+15R) na ramena pedálů (13L+13R).

1. Pedály a zajišťovací popruhy pedálů jsou označeny „R“ vpravo a „L“ pro levou stranu.
2. Našroubujte pravý pedál (15R) do závitového otvoru pravého ramena pedálu (13R) a pevně jej utáhněte. (Pozor! Pravá a levá je vidět ze směru pohledu, pokud sedíte na přístroji a trénujete. Dále je třeba dbát na to že závitový kus pravého šlape ve směru hodinových ručiček do zašroubujte závitový otvor pravého ramena pedálu.)
3. Levý pedál (15L) do závitového otvoru levého našroubujte rameno pedálu (13L) a pevně jej utáhněte. (Pozor! Závit levých pedálů musí být v opačném směru ve směru hodinových ručiček do závitového otvoru na levém rameni pedálu.)
4. Poté namontujte upevnovací popruhy pedálu vlevo a vpravo (71L+71R) k odpovídajícím pedálům (15L+15R). Malý počet otvorů v upevnovacích páscích pedálu by měl připevněte na vnitřní stranu pedálu.

74 71R 15L 13L 13R 71L 15R

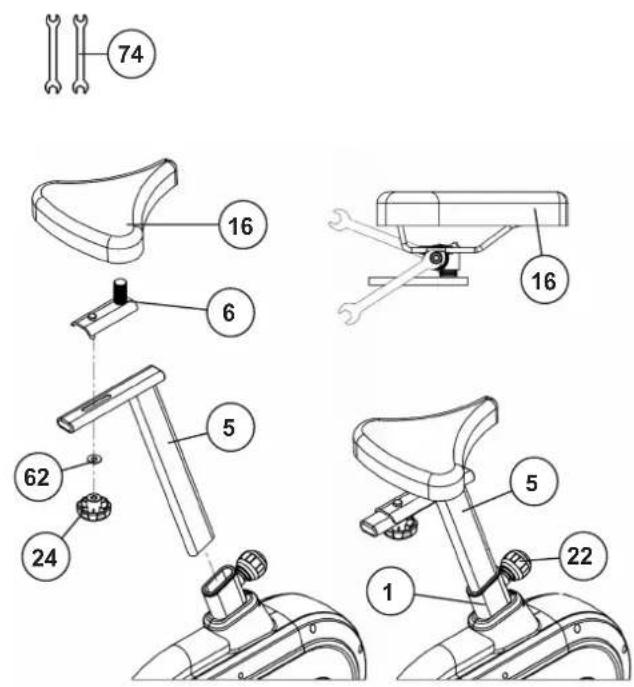

KROK 3

Montáž sedla (16) a sedlovky (6).

1. Zasuňte sedlovku (5) do určené objímky základního rámu (1), a zajistěte ji tak, že rychlé vydání (22) zašroubujete do požadované polohy. (Pozor! Aby bylo možno spojovací rychlé vydání (22) upevnit do závitového otvoru na základním rámu (1) a do jednoho z otvorů na sedlovce (5), musejí oba otvory lícovat. Dále musíte dbát na to, abyste podpěrnou trubku sedla (5) nevytáhli ze základního rámu nad označenou maximální polohu nastavení. Nastavení lze později libovolným způsobem měnit tak).
2. Ližiny sedla (6) vložte do uchycení sedlové trubice (5) a upevněte je v požadované horizontální poloze hvězdicová matice (24) a podložkou (62).
3. Nasad'te sedlo (16) na saně sedla (6) a přišroubujte ho do požadovaného úhlu. Za tímto účelem pevně utáhněte obě černé matice pod sedlem.

74 16 6 16 5 62 24 5 22 1

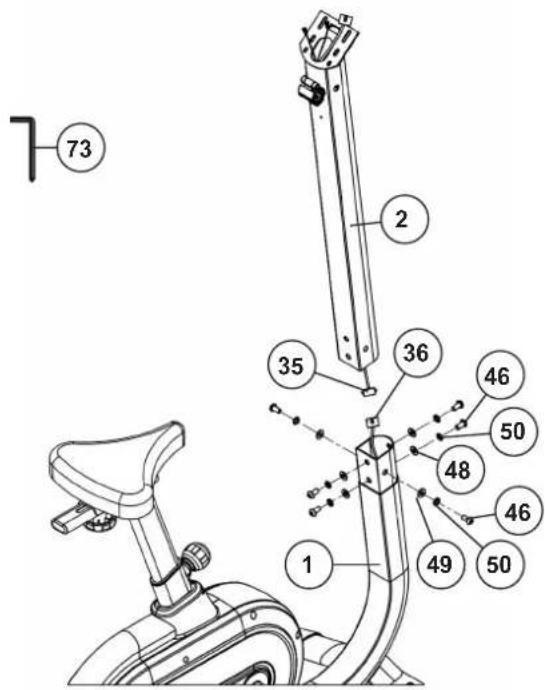

KROK 4

Montáž podpěrné trubky řidítek (2) na základní rám (1).

1. Vezměte si k ruce podpěrnou trubku řídítek (2) s již vloženým počítačovým kabelem (35). Spojte konektor počítačového kabelu (35) vyčnívající z podpěrné trubky řídítek (2) s konektorem kabelu servomotoru (36) vyčnívajícím ze základního rámu (1). (Pozor! Konec kabelového vodiče počítače přečnívající z opěrné trubice (2) nahoře nesmí sklouznout do trubice, jelikož je nutný k další montáži.)
2. Zastrčte podpěrnou trubku řidítek (2) do příslušného uchycení v základním rámu (1). Dbejte na to, abyste předtím vytvořený kabelový spoj neskřípli a zasuňte podpěrnou trubku řidítek (2) pomalu dolů do uchycení v základním rámu. Sešroubujte podpěrnou trubku řidítek (2) se základním rámem (1) pomocí šroubů (46), pérových podložek (50) a podložek (48+49).

73 2 35 36 46 50 48 46 1 49 50

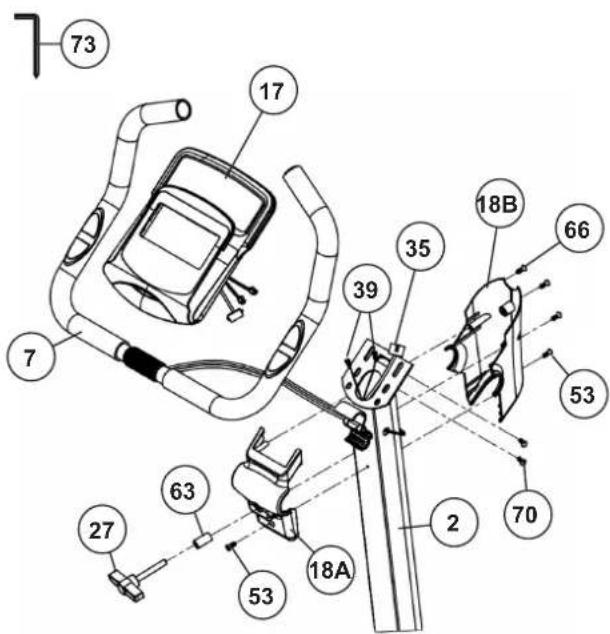

KROK 5

Montáž řídítek (7) a počítače (17) na opěrnou trubici (2).

1. Veďte řídítka (7) k otevřenému držáku řídítek na nosné trubce (2) a poté zavřete držák řídítek přes řídítka (7). Poté provlékněte dva kabely pulsu směrem nahoru bočním otvorem na nosné trubce.
2. Nastrčte krytku řidítek (18A) na řidítka (7).
3. Rozpěrku (63) nastrčte na šroub s rukojetí řídítek (7) a pomocí šroubu upevněte řídítka (27) v požadované poloze na opěrné trubici (2).
4. Konektor kabelového vodiče počítače (35) a kladný kabel (39) vyčnívající z opěrné trubice řídítek nahoře zastrčte odpovídajícím způsobem do zavěšených zástrček na zadní straně počítače (17). Impulzní kabely mají stejné konektory, a proto není nutné žádné specifické přiřazení.
5. Posuňte počítač (17) nahoru na opěrnou trubici řídítek (2) bez mačkání kabelů, a upevněte jej pomocí šroubů (70). Srouby (70) se nacházejí na zadní straně počítače.
6. Připevněte kryty řídítek (18A) a (18B) pomocí šroubů (53) a (66).

73 17 7 39 35 18B 66 53 27 63 53 18A 2 70

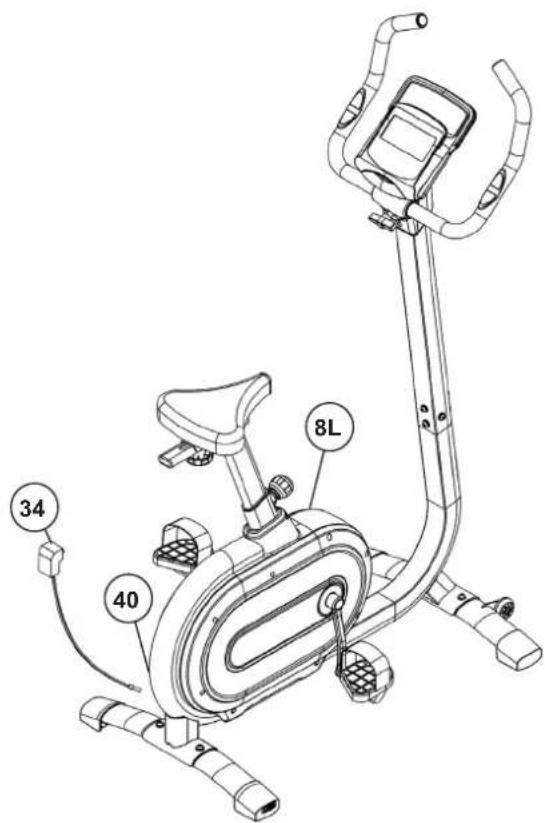

KROK 6

Připojení sít'ového zdroje (34).

1. Zastrčte konektor sít'ového zdroje (34) do příslušné zdířky (40) na zadním konci (8L) oplást'ování přístroje.
2. Poté zastrčte sít'ový zdroj (34) do řádně instalované zásuvky (230V/50Hz).

KONTROLA

1. Přezkoušejte všechny šroubové spoje a konektorové spoje na správnou montáž a funkci. Tím je montáž ukončena.
2. Pokud je vše v pořádku, nastavte si malý odpor a seznamte se spřístrojem, potom proved'te individuální nastavení

Připomínka:

Uschovejte si, prosím, pečlivě sadu s nářadím a návod k montáži, protože je můžete případně později potřebovat v případě opravy nebo objednání náhradních dílů.

34 40 8L

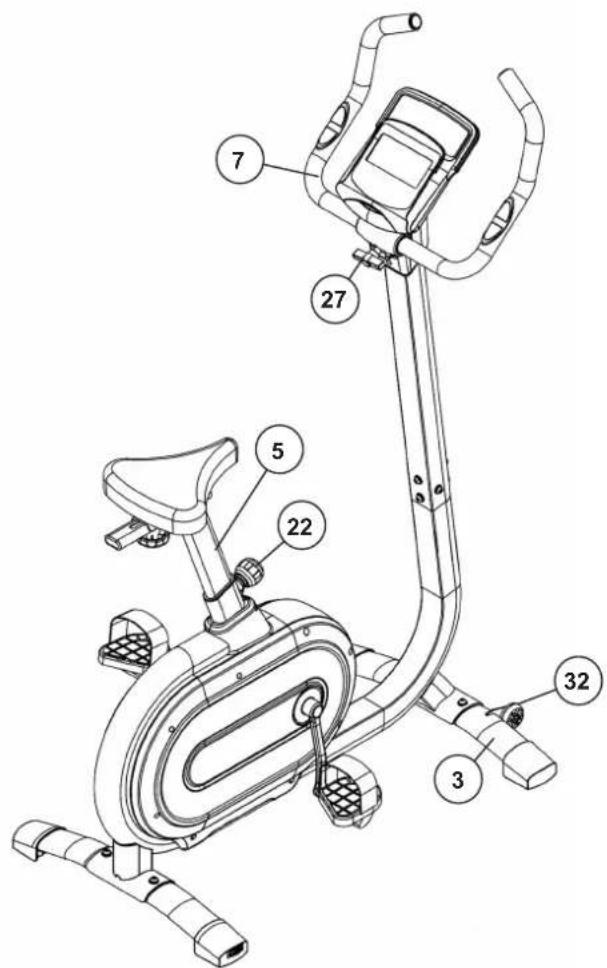

POUŽÍVÁNÍ PŘÍSTROJE

Nastavení výšky sedla:

Aby bylo možné dosáhnout pohodlné polohy sedla, je nutné správně nastavit jeho výšku. Správnou výšku sedla dosáhnete tehdy, je-li při tréninku koleno v nejhlubší poloze pedálu mírně pokrčené a nelze jej zcela napnout. Pro nastavení správné polohy sedu odšroubujte rychlé vydání (22) a poté vytáhněte sedlo s podpěrnou trubkou sedadla (5) do požadované polohy sedu. Poté tuto polohu opět řádně upevněte pomocí rychlé vydání (22).

Důležité! Ujistěte se, že je rychlé vydání (22) pevně dotažen. Nevytahujte podpěrnou trubku sedadla (5) za maximální polohu a nenastavujte žádnou polohu, když sedíte na trenažéru.

Nastavení říditek

Chceteli nastavit řídítka (7), jednoduše povolujte šroub řídítek (27), dokud nebude možné uvést řídítka do požadované pol hy, a po nastavení jej znovu utáhněte.

Přeprava přístroje

V přední patce (3) se nacházejí 2 přepravní kolečka (32). Aby bylo možné přístroj postavit nebo uskladnit na jiném místě, uchopte řídítka a přístroj naklopte na přední patku tak, dokud nelze přístrojem snadno pohybovat na přepravních kolečkách a posunovat jej do požadovaného místa.

Nastupování

Po správném nastavení výšky sedadla uchopte řídítka. Bližší pedál uveďte do nejnižší polohy a nohu zasuňte pod jistící popruh pedálu tak, abyste dosáhli pevného postavení na pedálu. Nyní přeložte druhou nohu k pedálu na protilehlé straně a přitom se posaďte na sedlo. Přitom se rukama pevně držte řídítek a poté zasuňte druhou nohu na druhém pedálu pod jistící popruh pedálu.

Používání

Zastavte trénink a pevně se chytněte řídítek. Nejdříve vysuňte jednu nohu z pedálů a pevně si stoupněte na zem. Následně sesedněte ze sedla. Poté sestupte druhou nohou z pedálu na zem a sestupte na stranu z přístroje.

Vystupování

Přestaňte trénovat. Držte se pevně za řídítka. Následně sesedněte ze sedla. Poté sestupte druhou nohou z pedálu na zem a sestupte na stranu z přístroje.

Tento fitness přístroj je stabilní přístroj pro domácí sportování a simuluje jízdu na kole. Díky tréninky nezávislém na počasí a vnějších vlivech hrozí nižši riziko, včetně nátlaku skupiny s rizikem přílišné námahy a pádu.

Jízda na kole nabízí trénink kardiovaskulárního oběhu bez přetěžování na základě možnosti samostatně nastavitelného odporu. Takto je možný více nebo méně intenzivní trénink. Trénuje spodní končetiny, posiluje kardiovaskulární systém a tím podporuje celkovou kondici těla.

Spotřeby energie (Watt) se upravují měřením rychlosti jízdy (min-1) nápravy a brzdného momentu (Nm). Vaše zařízení bylo před odesláním otestováno, aby splňovalo požadavky na klasifikaci přesnosti. Máte-li pochybnosti o přesnosti, obraťte se na místního prodejce nebo jej zašlete do akreditované zkušební laboratoře, aby bylo zajištěno nebo zkalibrováno. (Upozorňujeme, že je přípustná tolerance odchylky, jak je uvedeno na straně 55.

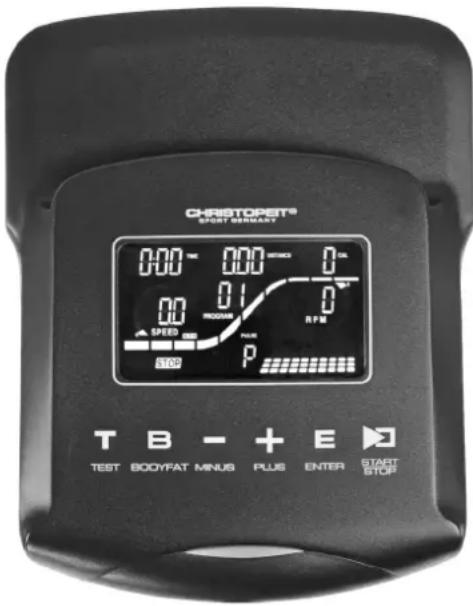

CHRISTOPET® SPOUT GOURNAT 0:00 - 0:00 - 0- 00 01 0 965 RPM P TEST BODYFAT MINUS PLUS ENTER START STOP

80:00' TIME HEIGHT FAT% 800 DISTANCE WEIGHT ODO 800 CAL AGE °C'F 20 30 40 50 60 800 WATT 120 20 SPEED M P 11 K P 11 PROGRAM LEVEL GENDER 100 RPM PULSE 80 60 START/STOP 199

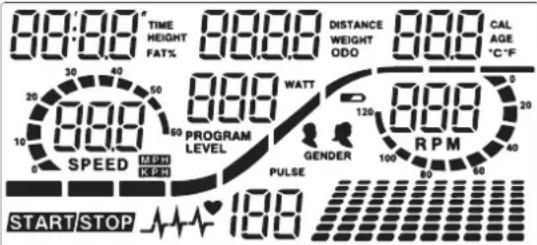

ZOBRAZIT

[TIME] Čas: 00:00\~99:59

[HEIGHT] Výška v cm: Zadání v programu tělesného tuku.

[FAT%] Tělesný tuk v %: Výsledek v programu tělesného tuku

[DISTANCE] Vzdálenost v km: 0.00\~99.99 km

[WEIGHT] Hmotnost uživatele v kg: Zadání v programu tělesného tuku.

[ODO] KM celkem: Vzdálenost v km všech tréninků se zobrazuje pouze na úvodním displeji.

[CAL] Rychlost v km/hod: 0\~999kcal

[AGE] Věk v letech: Vstupní údaje v programu HRC a programu tělesného tuku.

[°C °F] Zobrazení teploty: Zobrazení teploty na displeji: Zobrazení teploty ve stupních Celsia nebo Fahrenheit závisí na modelu. (Není k dispozici pro výrobek EM 8000).

[SPEED] Rychlost v km/hod: 0.0\~99.9 Km/h

[PROGRAM] Číslo programu: 1-24.

[LEVEL] Úroveň odporů: 1\~32 Úrovní.

[WATTS] Watt: 0-999 Wattü

[GENDER 🎯] Pohlaví Muž / Žena: Vstup do programu tělesného tuku

[RPM] Otáčky za minutu: 0\~15\~999

[START/STOP] Stav: Zobrazení spuštění / zastavení.

[PULSE] Zobrazení pulsu: P\~40\~240 max. možná hodnota. Symbol srdce bliká při příjmu údajů o pulsu.

Program graphics: 01 Manuální, 02-13 Programy, 14-17 Uživatelské, 18-22 H.R.C, 23 Watt, 24-Tělesný tuk

Spuštění zobrazení (po dobu 2 sekund):

Horní řádek - vlevo: Identifikační číslo Bluetooth pro provoz aplikace.

Horní řádek - vpravo: KM celkem (ODO).

Spodní řádek - vlevo: ODO (km): Kód pro rychlostní programování.

[SPEED]: Grafické znázornění rychlosti od 0 - 60 km/h. Každý segment odpovídá 5 km/h.

[RPM]: Grafické znázornění otáček za minutu od 0 - 120 RPM. Každý segment odpovídá 10 RPM.

[DISTANCE]: Grafické znázornění vzdálenosti. Čára odpovídá 1 km. Každý úsečka odpovídá vzdálenosti 100 m. Aktuální vzdálenost je zobrazena blikajícím segmentem čáry.

[PROGRAMS]: Grafické znázornění programu. Každý z 10 časových pruhů odpovídá 1/10 zadaného tréninkového času. Čím vyšší tyč, tím vyšší odpor. Každý segment tyče obsahuje 4 úrovně. Aktuální stav tréninku je zobrazen blikajícím pruhem.

LED displej zóny odporu:

Staňte se během tréninku prostřednictvím LED světelného prstence odpovídající odporové zóny zobrazeny v následujících barvách: Modrá (nízká intenzita 1–8), Zelená (Med. intenzita 9–15), Žlutá (Med. intenzita 16–23) a červená (vysoká intenzita 24-32).

KLÍČE

[T-TEST] Tlačitko : Test zotavení.

[B-BODYFAT] Tlačítko : Analýza tělesného tuku.

[E-ENTER] Tlačitko: Potvrzuje výběr programu, vyvolává vstupní funkce a potvrzuje je. Stiskněte na cca 2 s. Stisknutím na cca 2 sekundy resetujete všechny výchozí hodnoty.

[+] - [-] Tlačítko : Zvyšuje nebo snižuje nastavenou hodnotu nebo vyvolává další nebo předchozí funkci ve výběru (lze měnit/ potvrzovat pouze blikající informace).

[START/STOP] Tlačitko : Spustí, přeruší nebo zastaví tréninkový program.

FUNKČNÍ POPIS

Uvedení do provozu

1. Připojte napájecí jednotku k výrobku a k řádně připojené zásuvce. Displej v počitači se rozsvití za doprovodu signálního tónu a krátce zobrazí identifikační číslo Bluetooth, ODO a kód pro rychlé programování. Poté se zobrazí úvodní nabídka se zvoleným programem 01.

2. Stiskněte tlačítka [+/-] a zvolte jeden z 24 programů (01=Ruční, 02-13=Tréninkové programy, 14-17). =Uživatelský, 18-22=Trénink, 23=Watt, 24=Tělesný tuk) a výběr programu potvrďte stisknutím tlačítka [E]. Výchozí hodnoty, jako je [TIME] čas, [DISTANCE] vzdálenost, [CAL] kalorie a [P] puls ve zvoleném programu, lze vyvolat tlačítkem [E] a změnit pomocí tlačítek [+/-].

3. Po nastavení programu a výchozích hodnot spust'te trénink stisknutím tlačítka [START/STOP].

4. Opětovným stisknutím tlačítka [START/STOP] se program přeruší. Všechny hodnoty dosažené do tohoto okamžiku se uloží na 4 minuty a v rámci těchto 4 minut můžete pokračovat v tréninku z těchto hodnot nebo vynulovat všechny funkce stisknutím tlačítka [E] na cca 2 sekundy.

5. Počítač se automaticky vypne v pohotovostním režimu přibližně 4 minuty po skončení tréninku a vynuluje hodnoty.

PROGRAMY

01: Manuální program

Zvolte program 01 pomocí tlačítek [+/-] a potvrd'te tlačítkem [E] pro potvrzení. Stisknutím tlačítka [E] vyvolejte přednastavené možnosti [TIME], [DISTANCE] vzdálenost, [CAL] kalorie a [P] tepová frekvence a nastavte hodnoty pomocí tlačítek [+/-]. Stisknutím tlačítka [START/STOP] spust'te program a pomocí tlačítek [+/-] nastavte odpor během tréninku.

Program 01

Manuální

Program 14

Uživatel 1

Program 15

Uživatel 2

Program 16

Uživatel 3

Program 17

Uživatel 4

02-13: Školící programy:

Pomocí tlačítek [+/-] vyberte jeden z programů 02-13 a potvrďte tlačítkem [E]. Stisknutím tlačítka [E] vyvolejte přednastavené možnosti [TIME], [DISTANCE] vzdálenost, [CAL] kalorie a [P] tepová frekvence a nastavte hodnoty pomocí tlačítek [+/-]. Stisknutím tlačítka [START/STOP] spustíte vybraný program. Po spuštění lze programy celkově zatížit nebo odlehčit stisknutím tlačítka [+/-].

Program 02 Schodiště

Program 03 Kopec

Program 04 Vlny

Program 05 Údolí

Program 06 Odbourávání tuků

Program 07 Rampa

Program 08 Hory

Program 09 Intervaly

Program 10 Náhoda

Program 11 Náhorní plošina

18-22: Pulzní programy

Pomocí tlačítek [+/-] vyberte jeden z programů 18-21 a potvrďte tlačítkem [E]. Stisknutím tlačítka [E] vyvolejte přednastavené možnosti [AGE] věk, [TIME] čas, [DISTANCE] vzdálenost a [CAL] kalorie a nastavte hodnoty pomocí tlačítek [+/-] pro programy 55 %, 65 %, 75 % a 85 %.

Programy 55%, 65%, 75% a 85% tepové frekvence vycházejí ze zadaného věku a vypočítávají horní hranici tepové frekvence 55%, 65%, 75% nebo 85% maximální hodnoty tepové frekvence.

Horní hranici tepové frekvence lze nastavit přímo v programu tepové frekvence 22. Stisknutím tlačítka [E] vyvolejte přednastavené možnosti [P] puls, [TIME] čas, [DISTANCE] vzdálenost a [CAL] kalorie a nastavte hodnoty pomocí tlačítek [+/-]. Jakmile je během tréninku dosaženo horní hranice tepové frekvence, displej bliká

Zvolte program 23 pomocí tlačítek [+/-] a potvrďte tlačítkem [E]. Stisknutím tlačítka [E] vyvolejte přednastavené možnosti [WATT] watt a [TIME] čas a nastavte hodnoty pomocí tlačítek [+/-]. Výchozí nastavení hodnoty wattů je 100; hodnotu lze měnit v krocích po 5 wattech od 20 do 400 wattů. Pomocí tlačítek [+/-] nastavte hodnotu ve wattech. Zadaná hodnota wattů zůstává konstantní bez ohledu na rychlost šlapání díky automatickému nastavení odporu. Stisknutím tlačítka [START/STOP] spustíte wattový program.

Programm 23

Watt

14-17: Individuální programy U1-U4.

Tlačítky [+/-] vyberte jeden z programů 14-17 a potvrďte tlačítkem [E]. Vytvoření vlastního programového profilu. V tomto programu si můžete sami definovat každý z 10 odporových pruhů. Nastavte požadovaný odpor pro první takt pomocí tlačítek [+/-] a potvrďte zadání tlačítkem [E]. Stejným způsobem postupujte u všech 10 taktů. Poté stiskněte tlačítko [E] a nastavte čas [TIME], vzdálenost [DISTANCE], kalorie [CAL] a tepovou frekvenci [P]. Pomocí tlačítek [+/-] změňte hodnotu a potvrďte ji stisknutím tlačítka [E]. Program spustíte stisknutím tlačítka [START/STOP]. Nastavený profil programu se automaticky uloží a v případě potřeby jej lze přepsat. Po nastavení individuálního programu jej stačí vyvolat a můžete jej spustit přímo stisknutím tlačítka [START/STOP].

24: FAT-program

Zde můžete provést výpočet tělesného tuku a získat individuální návrh tréninku. Vyberte program 24 program pomocí tlačítek [+/-] a potvrďte tlačítkem [E]. Stisknutím tlačítka [E] vyvolejte výchozí možnosti [U1-U4] Uživatel, [HEIGHT] Výška, [WEIGHT] Hmotnost, [GENDER] Pohlaví a [AGE] Věk a nastavte hodnoty pomocí tlačítek [+/-]. Poté uchopte ruční snímače pulsu a provedťe měření. Výsledek se zobrazí přibližně po 1 sekundách: FAT% a návrh tréninkového programu. Tréninkovy program spustíte stisknutím tlačítka [START/STOP].

Pozor! Pokud počítač zobrazí chybové hlášení "Err", došlo k poruše signálu při přenosu pulzů. V takovém případě spustte program tělesného tuku znovu a znovu se dotkněte snímačů tepu tak, aby byly snímače tepu co nejvíce zakryty rukou

Bodyfat-Typ →	Podváha	Normální hmotnost	Mírná nadváha	Nadváha
Pohlaví ↓	Typ 01	Typ 02	Typ 03	Typ 04
Muži	<10	10~19,9 %	20%~24,9 %	≥ 25 %
Ženy	<10	20~29,9 %	30%~34,9 %	≥ 35 %

Doba tréninku: 40 min

Doba tréninku: 40 min

Doba tréninku: 20 min

Doba tréninku: 40 min

Doba tréninku: 40 min

Doba tréninku: 20 min

BODYFAT-TEST:

Stisknutím tlačítka [B] přejdete přímo na program tělesného tuku 24 program.

FITNESS-TEST:

Po tréninku se zobrazením tepové frekvence v jakémkoli programu se zátěžovou fází na konci můžete stisknout tlačitko. [T] a spustit kondiční test. Aby program správně fungoval, přiložte obě ruce na snímače tepu na 60 sekund. Po uplynu 60 sekund se na displeji zobrazí skóre kondice od F1 do F6. (Viz tabulka) Pozor! Během fitness testu nefunguje žádný jiný displej.

Stav Výsledek	Rozdíl srdeční	frekvence
Velmi dobré F1	Přes 50
Dobrý	F2 40 ~ 49
Průměr	F3 30 ~ 39
Dostatečné	F4 20 ~ 29
Špatný	F5 10 ~ 19
Velmi špatné	F6 Pod 10

MĚŘENÍ PULZŮ

Měření tepové frekvence pomoci snímače tepové frekvence: Pro spolehlivé sledování tepové frekvence během tréninku doporučujeme nosit vhodný hrudní pás. Počítač má vestavěný přijímač v počítači, także můžete použít pás pro měření tepové frekvence s Bluetooth, například pás pro měření tepové frekvence Christopeit-Sport BT (č. položky 2209). Pokud pás pro měření tepové frekvence před nasazením mírně navlhčíte, počítač by měl zaznamenat a zobrazit údaje o tepové frekvenci do 60 sekund. Pokud se displej srdečního tepu nezobrazí, nejprve vyměňte baterie v monitoru srdečního tepu. Dosah pásu pro měření tepové frekvence je cca.10 metry v závislosti na modelu.

Měření pulsu rukou:

Snímače pulsu ruky jsou umístěny na levé a pravé rukojeti. Dbejte na to, aby obě dlaně spočívaly na snímačích vždy současně a normální silou. Jakmile se tepová frekvence sníží, na displeji se zobrazí hodnota tepové frekvence. (Měření tepu rukou je pouze orientační, protože v důsledku pohybu, tření, pocení, stavu pokožky a krevního oběhu atd. může dojít k individuálním odchylkám od skutečného tepu).

Poznámka: Pokud se používají obě metody měření pulzů současně, má přednost ruční měření pulzů

Pozor! Systémy monitorování srdeční frekvence mohou být nepřesné. Nadměrný trénink může vést k vážnému zranění nebo smrti. Pokud pocítíte závrat' nebo mdloby, okamžitě přestaňte trénovat. Hodnoty srdeční frekvence nejsou vhodné pro lékařské účely

KONEKTIVITA

KINOMAP APP

Sport, koučování, hry a eSport jsou klíčová slova aplikace Kinomap. Toto obsahuje mnoho kilometrů skutečného filmového materiálu, který můžete cvičit uvnitř, jako byste byli venku; Sledování tras a analýza vašeho výkonu; Obsah koučování; Režim pro více hráčů; nové příspěvky denně; Oficiální halové závody a další ...

Stáhněte si aplikaci a připojte se

Naskenujte sousední QR kód pomocí smartphonu / tabletu nebo použijte funkci vyhledávání v obchodě Playstore (Android) nebo APP Store (IOS) a stáhněte si aplikaci Kinomap. Zaregistrujte se a postupujte podle pokynů v APP. Aktivujte Bluetooth na smartphonu nebo tabletu a vyberte správce zařízení v aplikaci a poté příslušnou kategorii produktu. Poté vyberte své typové označení pomocí loga výrobce „Christopeit Sport“ pro připojení sportovního vybavení. V závislosti na sportovním vybavení APP třaznamenává různé funkce přes Bluetooth nebo dochází k výměně dat.

Pozornost! Aplikace Kinomap nabízí bezplatnou zkušební verzi na 14 dní. Poté se můžete rozhodnout, zda chcete pokračovat v tréninku zdarma se základní verzí, nebo využívat celou řadu aplikace Kinomap za poplatek.

Aktuální informace a poplatky najdete na: www.kinomap.com

K čištění používejte pouze mírně vlhký hadřík. Upozornění: Nikdy nepoužívejte k čištění povrchu benzen, ředidlo nebo jiné agresivní čisticí prostředky, protože by to způsobilo poškození zařízení je určeno pouze pro soukromé domácí použití a pro použití vhodné v interiéru. Přístroj udržujte v čistotě a v dostatečné vzdálenosti od vlhkosti.

2. Skladování

Při nepoužívání přístroje po dobu delší než 4 týdny odpojte napájení. Posuňte ližiny sedla ve směru k řídítkům a sedlovou trubici zasuňte co možná nejhlouběji do rámu. Ke skladování zvolte suché místo v interiéru a kuličkové ložisko pedálů ošetřete olejem z levé i pravé strany. Olej aplikujte i na montážní šroub řídítek, včetně rychloupínáku. Přístroj zakryjte, abyste jej ochránili před změnou zabarvení způsobenou např. slunečním světlem a prachem.

3. Kontroly

Doporučujeme každých 50 hodin zkontrolovat těsnost šroubových spojů. Každých 100 provozních hodin byste měli na ložiska pedálů vlevo a vpravo, na závit šroubu řídítek a na závit rychloupínače pro sedlovou opěru nanést trochu oleje ve spreji.

ŘEŠENÍ PROBLÉMŮ

Pokud se vám nepodaří problém vyřešit pomocí následujících informací, obrat'te se na autorizované servisní středisko.

Problém Možná příčina Řešení
Počítač nemá žádnou hodnotu na displeji, pokud stisknete ja-koukoli klávesu.	Není dobře zapojen napájecí adaptér nebo je napájení bez proudu.	Zkontrolujte, zda je napájecí adaptér správně zapojen, případně pomocí jiného elektrického zařízení zkontrolujte, zda je napájení ze sítě v pořádku.
Počítač nepočítá data a po spuštění se nezapne cyklistika.	Chybějící impuls senzoru na základě nedostatečně zapojeného připojení.	Zkontrolujte zástrčkové spoje u počítače a uvnitř podpěry rukojeti.
Počítač nepočítá data a po spuštění se nezapne cyklistika.	Chybějící impuls snímače na základě nesprávné polohy snímače.	Sundejte kryt a zkontrolujte vzdálenost mezi magnetem a snímačem. Magnet u otočného kola řemene by měl mít pouze menší vzdálenost než < 5 mm proti poloze snímače.
Žádná hodnota impulzu. (Err)	Pulzní snímač není dobře zapojen.	Zkontrolujte, zda je samostatně vedený impulzní kabel dobře připojen k počítači.
Žádná hodnota impulzu (Err)	Nedostatečně připojené snímače pulsu.	Vyšroubujte šroub pro měření pulzů a zkontrolujte, zda jsou zástrčky dobře připojeny a zda nedošlo k poškození pulzního kabelu.

POŽADAVEK NA TRÉNINKOVÝ PROSTOR

950 550 2200

Oblast cvičení v mm (pro domácího trenéra a uživatele)

1550 1750 2200

Volná plocha v mm (Tréninkový a bezpečnostní prostor (obíhající 600 mm))

Všeobecné pokyny pro školení

Abyste dosáhli znatelného tělesného a zdravotního zlepšení, musíte při určování potřebného tréninku dbát následujících faktorů.

INTENZITA

Úroveň fyzické námahy během tréninku musí překročit bod normální námahy, aniž by překročila bod dušnost a/nebo vyčerpání. Vhodnou referenční hodnotou může být puls. S každým tréninkem se kondice zvyšuje a proto by se měly tréninkové požadavky upravovat. To je možné prodloužením doby tréninku, zvýšením obtižnosti nebo změnou typu tréninku.

TRÉNINK SRDEČNÍ FREKVENCE

Pro určení tréninkové tepové frekvence můžete postupovat následovně. Upozorňujeme, že se jedná o orientační hodnoty. Pokud máte zdravotní problémy nebo si nejste jisti, poradťte se s lékařem nebo fitness trenérem.

01 Výpočet maximální tepové frekvence

Maximální hodnotu pulzu lze určit mnoha různými způsoby, protože maximální pulz závisí na mnoha faktorech. Pro výpočet můžete použít vzorec (maximální tep = 220 - věk). Tento vzorec je velmi obecný. Používá se v mnoha produktech pro domácí sport k určení maximální tepové frekvence. Doporučujeme Sally Edwardsův vzorec. Tento vzorec přesněji vypočítá maximální tepovou frekvenci a zohledňuje pohlaví, věk a tělesnou hmotnost.

Vzorec Sally Edwards:

Muži:

Maximální srdeční frekvence = 214 - (0,5 x věk) - (0,11 x hmotnost)

Ženy:

Maximální srdeční frekvence = 210 - (0,5 x věk) - (0,11 x hmotnost)

02 Výpočet tréninkové tepové frekvence

Optimální tréninková tepová frekvence je dána cílem tréninku. K tomu byly vymezeny tréninkové zóny.

Zdraví - Zóna: Regenerace a kompenzace

Vhodné pro: Začátečníky / Typ tréninku: velmi lehký vytrvalostní trénink / Cíl: regenerace a podpora zdraví. Budování základního stavu.

Tréninková tepová frekvence = 50 až 60 % maximální tepové frekvence

Metabolismus tuků – zóna: Základy – vytrvalostní trénink 1

Vhodné pro: začátečníky i pokročilé / Typ tréninku: lehký vytrvalostní trénink / Cíl: aktivace metabolismu tuků (spalování kalorií). zlepšení vytrvalostního výkonu.

Tréninková tepová frekvence = 60 až 70 % maximální tepové frekvence

Vhodné pro: začátečníky i pokročilé / Typ tréninku: středně vytrvalostní trénink. / Cíl: Aktivace metabolismu tuků (spalování kalorií), zlepšení aerobního výkonu, Zvýšení vytrvalostního výkonu.

Tréninková tepová frekvence = 70 až 80 % maximální tepové frekvence

Anaerobní – Zóna: Základy – vytrvalostní trénink 2

Vhodné pro: pokročilé a závodní sportovce / Typ tréninku: středně vytrvalostní trénink nebo intervalový trénink / Cíl: zlepšení laktátové tolerance, maximální zvýšení výkonnosti.

Tréninková tepová frekvence = 80 až 90 % maximální tepové frekvence

Soutěž - zóna: Performance / Competition Training

Vhodné pro: sportovce a vysoce výkonné sportovce / Typ tréninku: intenzivní intervalový trénink a soutěžní trénink / Cíl: zlepšení maximální rychlosti a síly. Varování! Trénink v této oblasti může vést k přetěžování kardiovaskulárního systému a poškození zdraví.

Tréninková tepová frekvence = 90 až 100 % maximální tepové frekvence

Vzorový výpočet

Muž, 30 let a váží 80 kg Jsem začátečník a rád bych zhubnul a zvýšil svou výdrž.

01: Maximální pulz - výpočet

Maximální srdeční frekvence = 214 - (0,5 x věk) - (0,11 x hmotnost)

Maximální srdeční frekvence = 214 - (0,5 x 30) - (0,11 x 80)

Maximální tep = cca 190 tepů/min

02: Výpočet tréninkové tepové frekvence

Vzhledem k mým cílům a tréninkové úrovni mi nejvíce vyhovuje zóna metabolismu tuků.

Tréninková tepová frekvence = 60 až 70 % maximální tepové frekvence

Tréninková tepová frekvence = 190 x 0,6 [60 %]

Tréninková tepová frekvence = 114 tepů/min

Poté, co si nastavíte tréninkovou tepovou frekvenci pro vaši tréninkovou kondici popř Jakmile si určíte cíle, můžete začít trénovat. Většina našich zařízení pro vytrvalostní trénink má snímače srdečního tepu nebo jsou kompatibilní s pásem srdečního tepu. Můžete si tak kontrolovat tepovou frekvenci během sled vat

tréninky. Pokud se tepová frekvence nezobrazuje na displeji počítače nebo chcete být na bezpečné straně a chcete zkontrolovat tepovou frekvenci, která by mohla být nesprávně zobrazena kvůli možným chybám aplikace nebo podobně, můžete použít následující nástroje:

a. Měření tepu konvenčním způsobem (snímání tepu, např. na zápěstí a počítání tepů během minuty).

b. Měření tepové frekvence vhodnými a kalibrovanými přístroji na měření tepové frekvence (k dostání v prodejnách zdravotnických potřeb).

c. Měření srdečního tepu pomocí jiných produktů, jako jsou monitory srdečního tepu, chytré telefony....

ČETNOST

Většina odborníků doporučuje kombinaci zdravého jídelníčku, který je nutné upravit podle tréninkového cíle, a fyzického cvičení tříkrát až pětkrát týdně. Normální dospělý potřebuje dvakrát týdně cvičit, aby se udržela jeho aktuální kondice. Pro něj Ke zlepšení kondice a změně tělesné hmotnosti potřebuje minimálně tří tréninky týdně. zůstává ideální samozřejmostí je frekvence pěti tréninků týdně.

USPOŘÁDÁNÍ TRÉNINKU

Každý trénink by se měl skládat ze tří tréninkových fází: „zahřivací fáze“, „tréninková fáze“ a „fáze zchlazení“. V „zahřivací fázi“ by se tělesná teplota a přísun kyslíku měly zvyšovat pomalu. To je možné pomocí gymnastických cvičení po dobu pěti až deseti minut. Poté by mělo začíná skutečná tréninková „tréninková fáze“. Tréninková zátěž by měla být navržena podle tréninkové tepové frekvence. Pro podporu krevního oběhu po „tréninkové fázi“ a pro zabráňení bolestivosti nebo namožení svalů je třeba po „tréninkové fázi“ dodržovat „fázi ochlazování“. Během tohoto období by měla být po dobu pěti až deseti minut prováděna protahovací cvičení a/nebo lehká gymnastická cvičení.

Příklad - protahovací cvičení pro fázi zahřivání a ochlazování

Svou zahřivací fázi začněte chůzí na místě po dobu alespoň 3 minut a poté provedtě následující gymnastická cvičení. Nepřehánějte cvičení a pouze pokračujte, dokud neucitíte lehké škubnutí. Tento Poté pozici držte. Doporučujeme provést zahřivací cvičení znovu na konci tréninku a to Ukončete trénink vytřesením končetin.

Sáhněte si levou rukou za hlavou na pravé rameno a táhněte pravou rukou jemně za levý loket. Po 20 sekundách paže vyměňte.

Co nejvíce se předkloňte a nechejte nohy téměř natažené. Prsty na rukou směřujte směrem k prstům na nohou. 2 x 20 sekund.

Sedněte si s jednou nohou nataženou na podlaze a předkloňte se a rukama si sáhněte na chodidlo. 2 x 20 sekund.

Klekněte si do širokého výpadu vpřed a opřete se rukama o podlahu. Pánev tiskněte dolů. Po 20 sekundách vyměňte nohu.

MOTIVACE

Klíčem k úspěšnému programu je pravidelný trénink. Na každý tréninkový

den byste si měli stanovit přesný čas a místo a připravovat se na něj i duševně. Trénujte pouze tehdy, když máte dobrou náladu a mějte Vás cíl neustále před očima. Při kontinuálním tréninku budete den za dnem zjišt'ovat, jak se vyvíjite a jak se postupně blížite k Vašemu osobnímu tréninkovému cíli.

SEZNAM DÍLŮ – SEZNAM NÁHRADNÍCH DÍLŮ

Označení - Objednací číslo:

ET 5.1 - 2570

Datum technických údajů:

19.12.2025

Rozměry cca:

L 98 x B 51 x H 150 cm

Prostorové požadavky:

2,5 m²

Hmotnost výrobku:

25,5 kg

Max. hmotnost uživatele:

120 kg

Pokud je některá součást mimo provoz nebo chybí, nebo pokud v budoucnu potřebujete náhradní díl, kontaktujte nás.

Tento produkt je vytvořen pouze pro soukromé domácí sportovní aktivity a není nám povolen v komerčním resp profesionální oblast. Domácí sport třída použití H/C.

VLASTNOSTI

• Magnetický brzdný systém

• 32-úrovňová počítačem řízená regulace odporu

- cca 7 kg setrvačník

- Sedlo nastavitelné horizontálně i vertikálně

- Ruční měření tepu

- Transportní válečky a koncovky pro nastavení výšky podlahy

• Držák na láhev s vodou

• Nastavitelný sklon řídítek

• Nastavitelný sklon řídítek a sedla

- Extra nízký vstup

- 12 prednastavených tréninkových programů

- 5 programů tepové frekvence s přednastavenou tepovou frekvencí

• 4 vlastní programy (U1-U4)

• 1 manuální program

• 1 program s výkonem nezávislý na rychlosti

- Analýza tělesného tuku a test fyzické zdatnosti.

- Podsvicený LCD displej současně zobrazuje: čas, vzdálenost, rychlost, přibližné kalorie, otáčky za minutu, watty a tepovou frekvenci

- Barevné LED osvětlení zóny odporu

- Bluetooth připojení pro Kinomap APP (IOS a Android)

- Bluetooth připojení pro volitelný BT pás na měření tepu

- Držák na tablet/smartphone

Obr. č. Označení Rozměry Množství Namontované na ET čísle
1	Hlavní rám		1	2-4	33-2570-01-SW
2	Nosná trubka řídítek		1	1	33-2570-02-SW
3	Přední nožní trubka		1	1	33-2570-03-SW
4	Zadní nožní trubka		1	1	33-2570-04-SW
5	Držák sedadla		1	1+6	33-2570-05-SW
6	Sedlové saně		1	5+16	33-2407-01-SW
7	Řídítka		1	2	33-2570-06-SW
8L	Kapota na levé straně		1	1+8R	36-2570-01-BT
8R	Kapota vpravo		1	1+8L	36-2570-02-BT
9L	Kryt sedlovky levý		1	1+9R	36-2570-05-BT
9R	Kryt sedlovky pravý		1	1+9L	36-2570-06-BT
10	Dekorativní vložka		2	8	36-2570-04-BT
11	Řemenice pohonu řemenem		1	69	36-2570-10-BT
12	Setrvačník		1	1	33-2570-09-SI
13L	Levé rameno pedálu		1	69+15L	33-2406-06-SI
13R	Pravé rameno pedálu		1	69+15R	33-2406-07-SI
14	Řemen	380J	1	11+12	36-9103-21-BT
15L	Pedál vlevo		1	13L	36-1107-14-BT
15R	Pedál vpravo		1	13R	36-1107-15-BT
16	Sedadlo		1	6	36-2407-07-BT
17	Počítač		1	2	36-2570-03-BT
18A	Zadní kapota řídítek		1	2+18B	36-2570-07-BT
18B	Přední kapota řídítek		1	2+18A	36-2570-08-BT
19	Servomotor		1	2+36	36-2570-11-BT
20	Přední koncová krytka		2	3	36-2570-12-BT
21	Výškově nastavitelná koncová krytka		2	4	36-2570-13-BT
22	Rychlé vydání	M16	1	1	36-2570-14-BT
23	Plastové kluzáky pro hnací rámy		1	1	36-2570-15-BT
24	Matice hvězdicové rukojeti		1	6	36-2403-05-BT
25	Zátka oválná		2	5	36-2403-10-BT
26	Gumový kroužek		2	8	36-2570-09-BT
27	Aretační šroub řídítek		1	2	36-9211-16-BT
28	Kryt na řídítka		2	7	36-2570-16-BT
29	Ruční snímač tepu		2	7+39	36-1302-11-BT
30	Kulatá zátka		2	7	36-1206-13-BT
31	Krycí uzávěr		2	13	36-9119-31-BT
32	Transportní válec		2	3	36-2570-17-BT
33	Napínací válec		1	68	36-9211-28-BT
34	Aretační šroub řídítek	9V=DC/1A	1	40	36-1420-17-BT
35	Propojovací kabel		1	17+36	36-2570-18-BT
36 Kabel ovladače 1 19+35	36-2570-19-BT
37 Kabel snímače		1 38		36-2406-06-BT
38 Držák senzoru		1 1+37		36-9808-10-BT
39 Pulzní kabel		1 17+29		36-2406-12-BT
40	Zásuvka pro připojení k síti		1	8L+36	36-2406-11-BT
41 Kladka		1 12+19		36-2406-08-BT
42	Kuličkové ložisko	6003Z	2	1+69	39-9999
43	Pružina napínací konzoly		1	1+68	36-2570-20-BT
44	Šroub s vnitřním šestihranem	M8x45	4	1,3+4	39-10132-CR
45	Sebejistící matka	M8	4	3,57+68	39-9818-CR
46	Šroub s vnitřním šestihranem	M8x20	6	2	39-10247
47	Šestihranný šroub	M6x15	4	11	39-10120-VC
48	Podložka ohnutá	8//22	6	44+46	39-9966-SW
49	Podložka	8//18	6	3+46	39-9862-SW
50	Pružinový kroužek	pro M8	10	44+46	39-9864-SW
51	Pružinový kroužek	pro M6	4	47	39-9865-SW
52	Podložka	6//16	4	47	39-10013
53	Phillips šroub	4x15	3	18	39-10253-SW
54 Sebejistící matka	M6	4 47		39-9816-VC
55	Matice nápravy	M10x1.25	2	69	39-9820-SW
56 Matice nápravy	M10x1 2 12		36-1721-12-BT
57	Šroub s vnitřním šestihranem	M8x15	1	1+68	39-9888
58	Bezpečnostní klip	C17	2	69	36-9805-32-BT
59	Phillips šroub	4,2x20	8	8+29	39-10253-VC
60	Phillips šroub	4,2x15	9	8,19+38	39-9909-SW
61	Phillips šroub	3x10	3	9	39-10128
62	Podložka	8//25	1	24	39-9810
63 Distanční trubka		1 27		36-2406-14-BT
64	Podložka	10//20	2	12	39-10206-CR
65 Napínač řemene	M6x40 2 12		39-10000
66	Phillips šroub	3x15	2	18	39-10127-SW
67	Phillips šroub	3x5	12	8+10	39-10127
68	Držák napinací kladky		1	1	33-2570-07-SW
69 Pedálovou osou		1 11+42		33-2570-08-SW
70 Phillips šroub	M5x10 2 17		39-9903-SW
71L	Pásek pro zajištění pedálu na levé straně		1	15L	36-9308-12-BT
71R	Pásek pro zajištění pedálu vpravo		1	15R	36-9308-10-BT
72	Magnet		1	11	36-1122-23-BT
73	Imbusový klíč	5	1		36-9116-14-BT
74	Víceklíčové	13/15	2		36-2407-08-BT
75	Montážní a provozní návod		1		36-2570-21-BT
