| Soort product | Zwembadbehandelingssysteem met elektrolyse en UV |
| Merk | Hayward |
| Model | AquaRite UV LS |
| Stroomvoorziening | 210-230 V~ 50 Hz, DDR 30 mA beveiliging en 16 A stroomonderbreker |
| Elektrolysecel | Titanium, levensduur 8.000 uur |
| UV-lampen | 2 x 55 W, levensduur 8.000 uur |
| Chloorproductie | Instelbaar van 0 tot 100% |
| Aanbevolen zoutconcentratie | 1,5 g/l (low salinity model) of 3 g/l (standaard) |
| pH-regeling | Automatisch met doseerpomp, instelbare setpoint (standaard 7,2) |
| Redoxcontrole | Optioneel, instelbare setpoint (standaard 700 mV) |
| Meting vrij chloor | Amperometrische of membraansonde, maandelijkse kalibratie |
| Temperatuursonde | Optioneel, maakt Smart- en Verwarmingmodus mogelijk |
| Filtratiebeheer | Modus Handmatig, Automatisch, Smart, Verwarming, Intelligent |
| Verlichting | 12 VAC, 50 W max, programmeerbaar met LED-kleurenprojector |
| Hulprelais | 4 configureerbare relais (AUX1 tot AUX4) |
| Connectiviteit | WiFi- of Ethernetmodule (2,4 GHz), Hayward PoolWatch-app |
| Onderhoud sondes | Maandelijkse reiniging, levensduur 1 jaar (garantie 6 maanden) |
| Onderhoud cel | Periodieke reiniging, ontkalking indien nodig |
| Slijtdelen | Titaniumcel, UV-lamp, afdichtingen, Santoprene buis, sondes |
| Garantie | 3 jaar (exclusief slijtdelen) |
Veelgestelde vragen - AquaRite UV LS HAYWARD
Gebruikersvragen over AquaRite UV LS HAYWARD
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Waterpomp in PDF-formaat gratis! Vind uw handleiding AquaRite UV LS - HAYWARD en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. AquaRite UV LS van het merk HAYWARD.
GEBRUIKSAANWIJZING AquaRite UV LS HAYWARD
Het niet in acht nemen van deze instructies kan leiden tot zwaar letsel of zelfs de dood.
HET APPARAAT IS UITSLUITEND BESTEMD VOOR ZWEMBADEN
⚠ WAARSCHUWING – Lees de instructies in deze handleiding en op het apparaat aandachtig. Het niet in acht nemen van deze instructies kan letsel veroorzaken. Dit document moet worden overhandigd aan iedere zwembadgebruiker, die het veilig zal bewaren.
⚠ WAARSCHUWING – Voor elke ingreep eerst de stroomtoevoer van het apparaat afsluiten.
⚠ WAARSCHUWING – Alle elektrische aansluitingen moeten worden uitgevoerd door een erkende vakbekwame en professionele elektricien en met inachtneming van de in het land van installatie geldende normen of, bij gebrek daaraan, in overeenstemming met de internationale norm IEC 60334-7-702.
⚠ WAARSCHUWING – Controleer of het apparaat is aangesloten op een tegen kortsluiting beveiligd stopcontact. Het apparaat moet ook worden gevoed via een geïsoleerde transformator of een aardlekschakelaar (RCD) met een nominale reststroom van hoogstens 30 mA.
⚠ WAARSCHUWING– Zorg ervoor dat er geen kinderen met het apparaat kunnen spelen. Hou uw handen en ongewone voorwerpen ver van de openingen en van de beweegbare onderdelen.
⚠ WAARSCHUWING – Controleer of de voor het apparaat vereiste voedingsspanning overeenstemt met die van het netwerk en of de voedingskabels geschikt zijn voor de voeding van het product.
⚠ WAARSCHUWING – De chemicaliën kunnen inwendige en uitwendige brandwonden veroorzaken. Om dood, ernstig letsel en/of materiële schade te voorkomen: Bij onderhoud of service aan dit apparaat persoonlijke beschermingsmiddelen (handschoenen, bril, masker...) dragen. Dit apparaat moet in een voldoende geventileerde ruimte worden geïnstalleerd.
⚠ WAARSCHUWING – Het apparaat moet niet in werking zijn als er in de cel geen waterdebiet is.
⚠ WAARSCHUWING – De cel moet in een goed geventileerde omgeving worden geïnstalleerd om gevaarlijke waterstofconcentratie te voorkomen.
⚠ WAARSCHUWING – Om het risico van elektrische schokken te verminderen, moet u geen verlengsnoer gebruiken om het apparaat aan te sluiten op de netspanning. Maak gebruik van een wandstopcontact.
⚠ WAARSCHUWING – Het gebruik, de reiniging of het onderhoud door kinderen van minstens acht jaar of door personen met beperkte lichamelijke, zintuiglijke of mentale vaardigheden of met weinig ervaring of vakkennis mag uitsluitend worden toegelaten na deze personen de geschikte instructies te hebben gegeven en onder het passende toezicht van een verantwoordelijke volwassene ter verzekering van een volledige veiligheid en ter voorkoming van alle risico's. Dit apparaat moet buiten bereik van kinderen worden gehouden.
⚠ WAARSCHUWING – Gebruik uitsluitende originele Hayward® onderdelen.
⚠ WAARSCHUWING – Als de voedingskabel beschadigd is, moet deze door de fabrikant, zijn klantenservice of personen met een vergelijkbare vakbekwaamheid worden vervangen om gevaar te voorkomen.
⚠ WAARSCHUWING – Het apparaat mag niet worden gebruikt als de voedingskabel beschadigd is. Want dit kan een elektrische schok veroorzaken. Een beschadigde voedingskabel moet door de klantenservice of personen met een vergelijkbare vakbekwaamheid worden vervangen om gevaar te voorkomen.
INHOUDSOPGAVE
- Algemene informatie
- Inhoud van de verpakking
- Installatie van het apparaat
3a. Global overzicht van de installatie
3b. Wandinstallatie
3c. Installatie en aansluiting van elektronische kaarten
3d. Bekabeling van de stuurkast
3e. Installatie van de cel en van de mechanische flowdetector
- Voorvereiste bij het opstarten van de hydrolyse
5.Werking

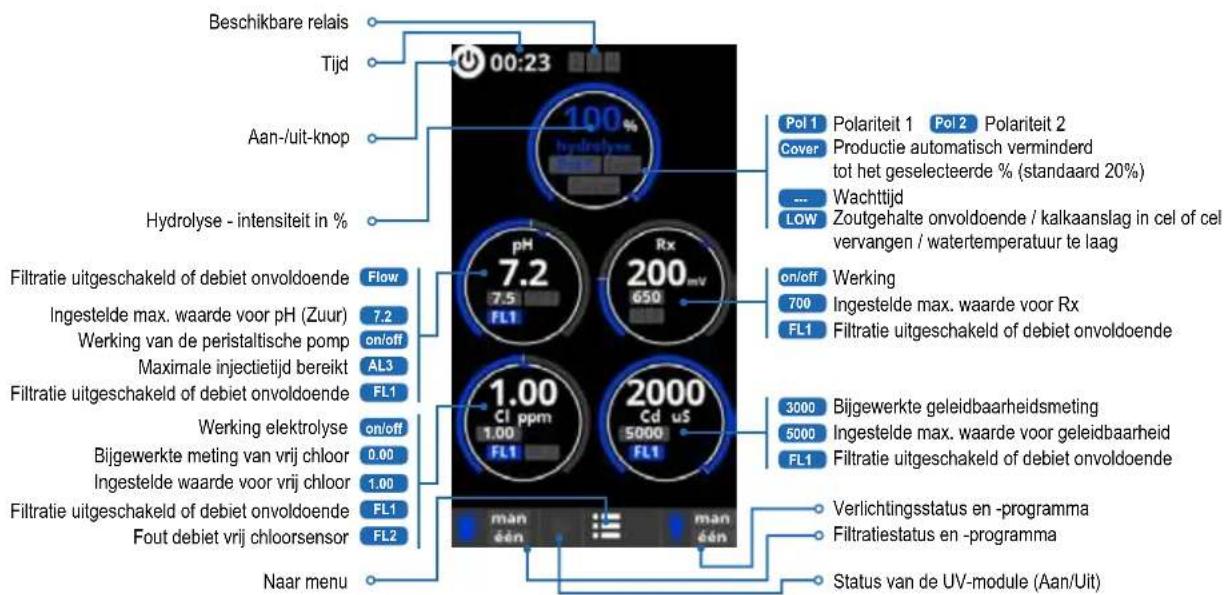

5a. Overzicht en beschrijving van het startscherm

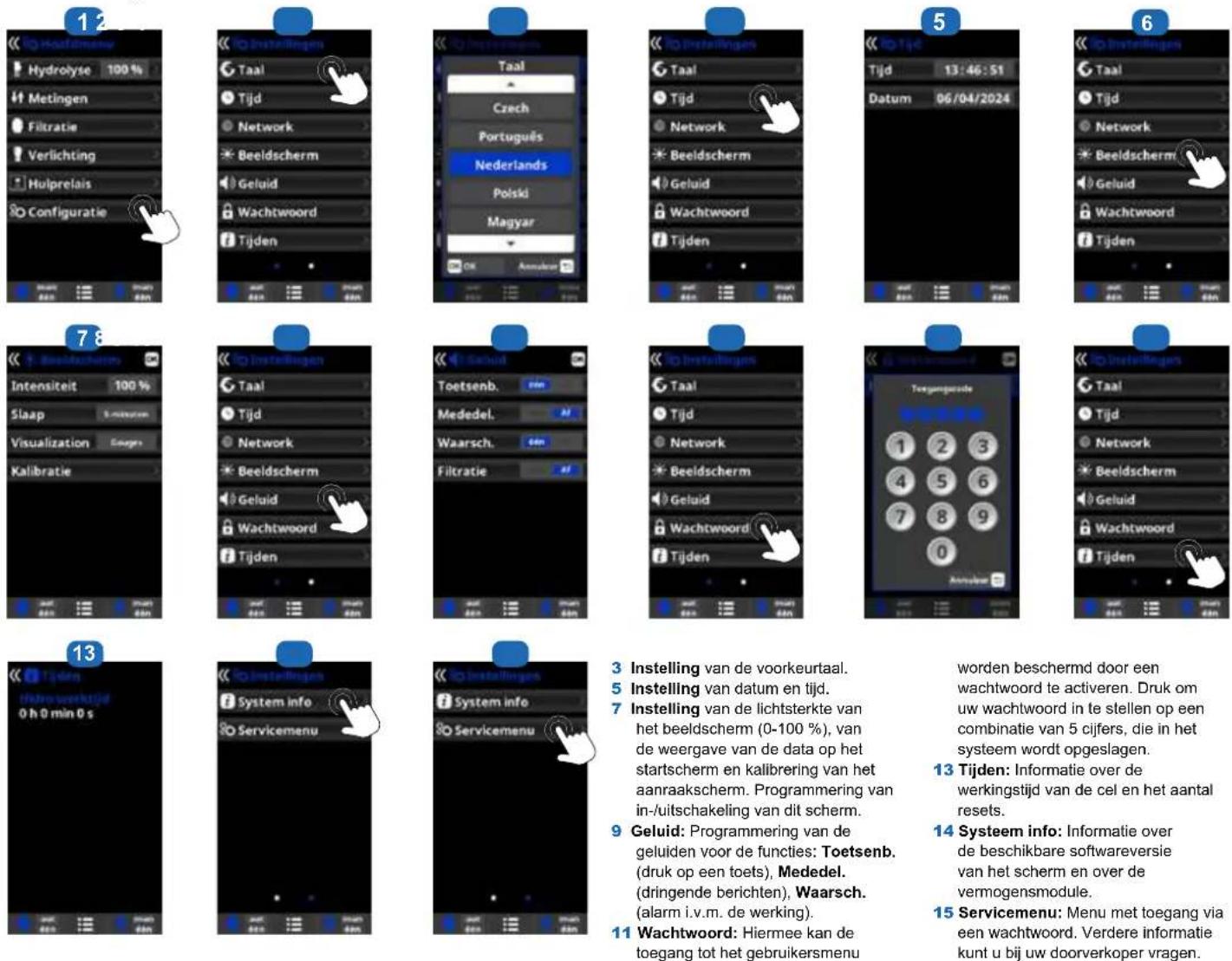

5b. Eerste inwerkingstelling van het apparaat
5c. Instellingen
5d. Menu hydrolyse
5e. Installatie en configuratie van de ultraviolet module

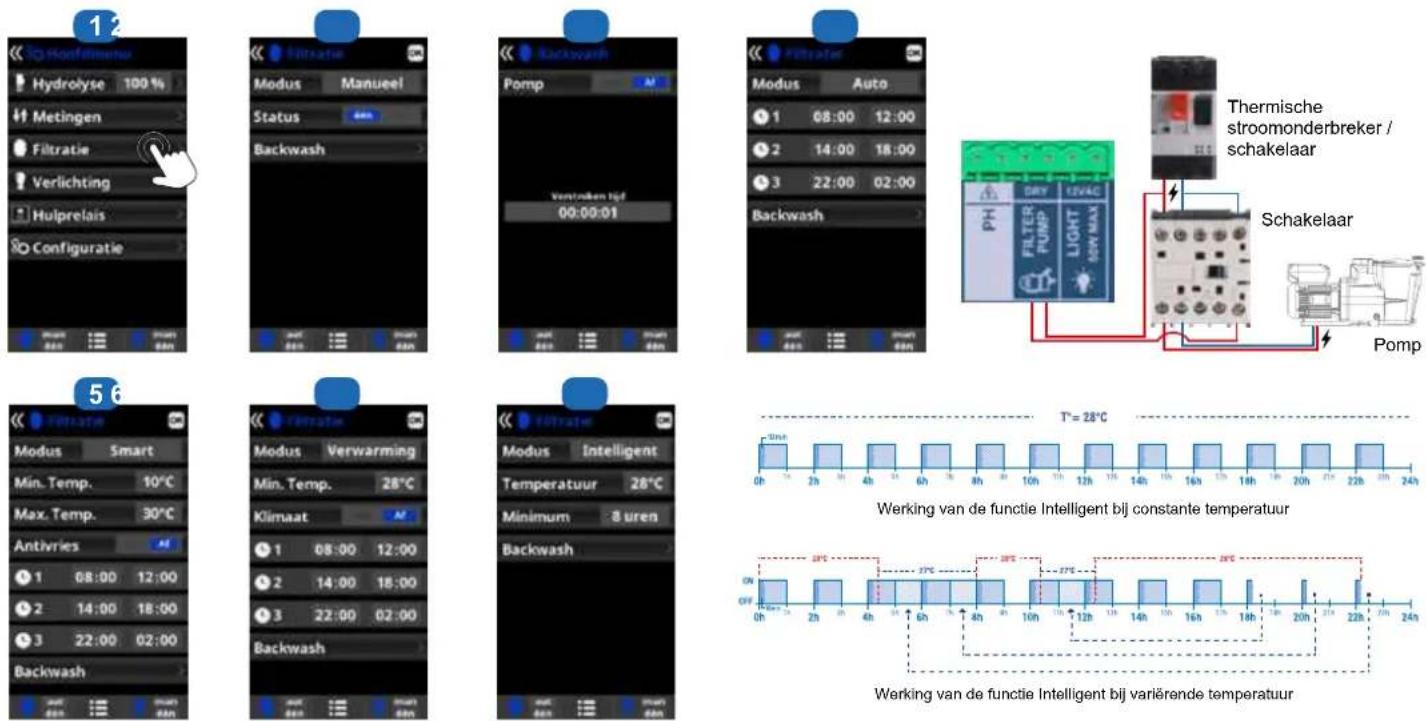

5f. Sturing van de filtratie
5g. Sturing en stroomvoeding van de verlichting
5h. Sturing hulprelais
- Aansluitingen en instelling van de randapparaten
6a. Installatie en lancering van de optie pH
6b. Installatie en lancering van de optie Rx

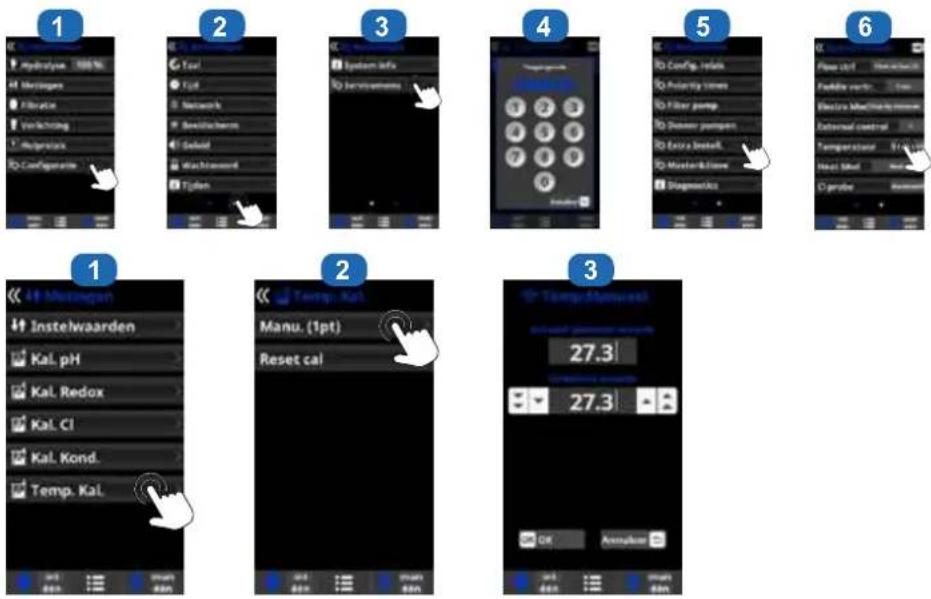

6c. Installatie en lancering van de temperatuursensor
6d. Installatie en lancering van een warmtepomp

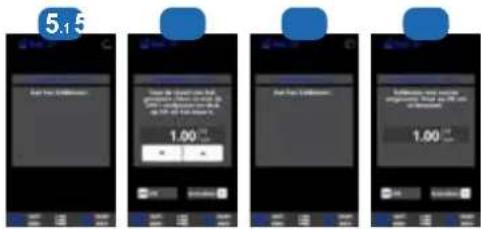

6e. Installatie en lancering van de optie vrij chloor (amperometrische sonde)
6f. Installatie en lancering van de optie vrij chloor (membraansonde)
6g. Installatie van de wifi- of ethernet module

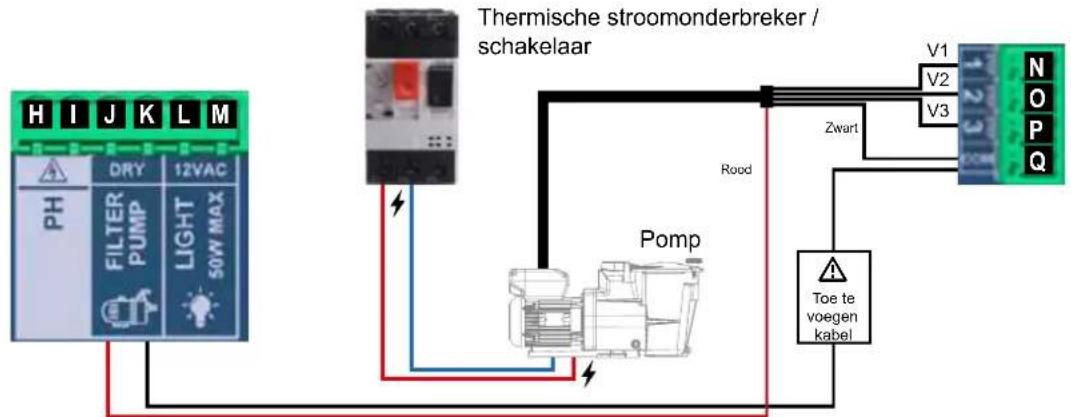

6h. Installatie en lancering van een variabele snelheidspomp
- Onderhoud
- Probleemoplossing
- Garantievoorwaarden en uitsluitingen voor landen van de Europese Unie
- Milieu-informatie
1. ALGEMENE INFORMATIE
De AquaRite ^® UV LS is een waterbehandelingssysteem voor zwembaden.
Hiermee kunt u uw zwembadwater efficiënt behandelen via elektrolyse en hydrolyse van zout water. Om te functioneren vereist het elektrolysetoestel een laag zoutgehalte (natriumchloride) van het zwembadwater. De AquaRite® UV LS desinfecteert uw zwembad automatisch door het zout om te zetten in vrije chloor, die de in het water aanwezige bacteriën en algen vernietigt. De UV-module bestaat uit 2 lampen van 55 W elk. UV-stralen bestrijden algen, maken bacteriën, virussen en micro-organismen onschadelijk en vernietigen de chloraminen. Het chloor hervormt zich tot natriumchloride. Deze permanente cyclus maakt een handmatige behandeling van het water overbodig.
De AquaRite® UV LS is de gezondste en meest efficiënte oplossing voor de behandeling van alle privézwembaden.
De benodigde hoeveelheid chloor voor een correcte zwembadbehandeling varieert naarmate het aantal zwemmers, de regenval, de filtratieduur, de watertemperatuur en de waterkwaliteit...
OPMERKING: Alvorens dit product te installeren op het filtersysteem van een zwembad of spa met aangrenzend terras of inloopstrand bestaande uit natuurstenen, moet u contact opnemen met een bevoegde zwembadbouwer die u advies zal geven voor het kiezen, installeren, afdichten (indien nodig) en onderhouden van natuurstenen aangelegd rondom een zwembad dat zout bevat.
2. INHOUD VAN DE VERPAKKING
Stuurkast


Transparante houder
voor sonde en
flow-detector
en 4 pluggen 1/2"

Gebruiks- aanwijzing

4 pluggen,
4 bevestigingsschroeven,
4 ophangogen,
4 bevestigingsschroeven
voor de ophangogen

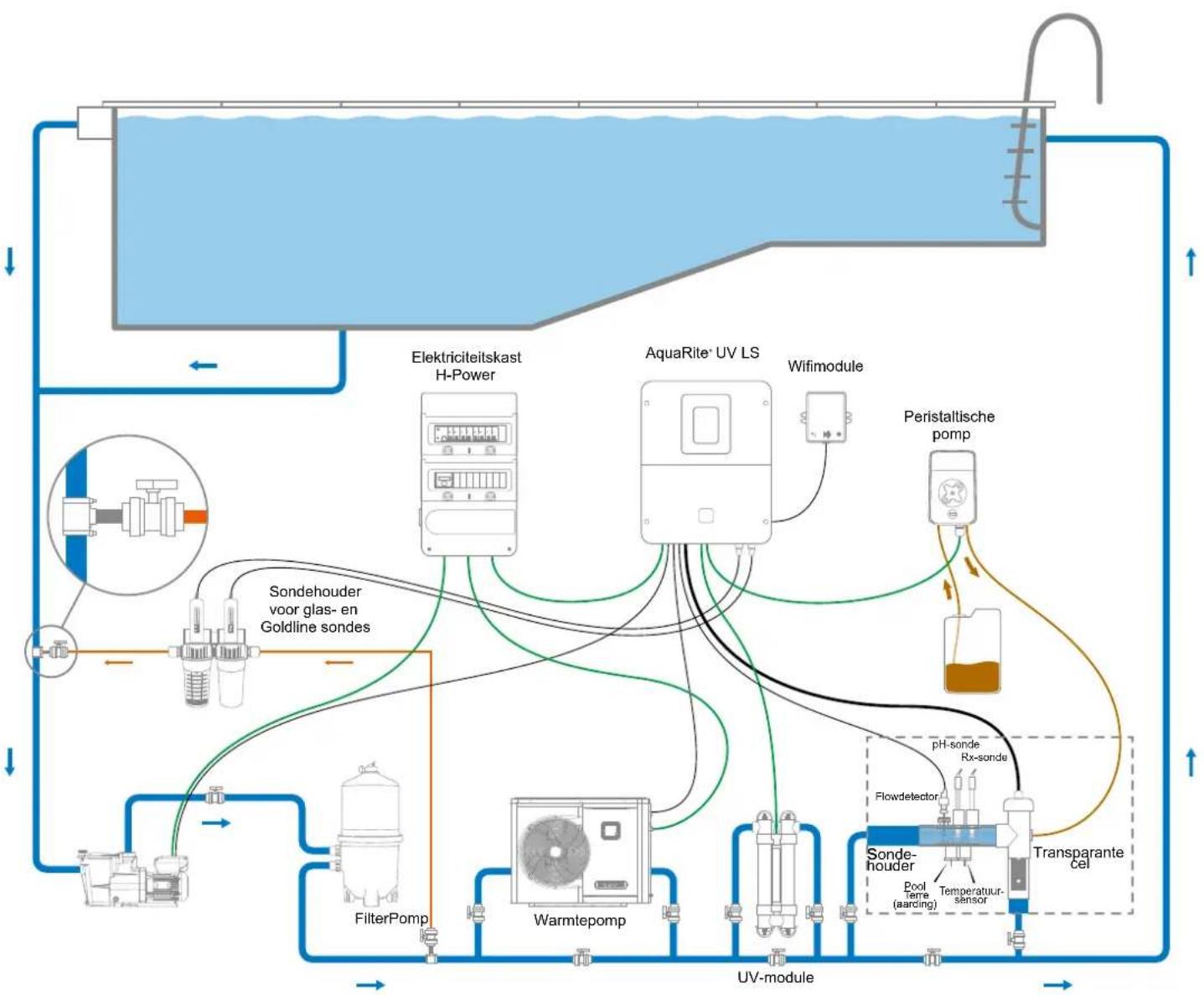

3a. Global overzicht van de installatie


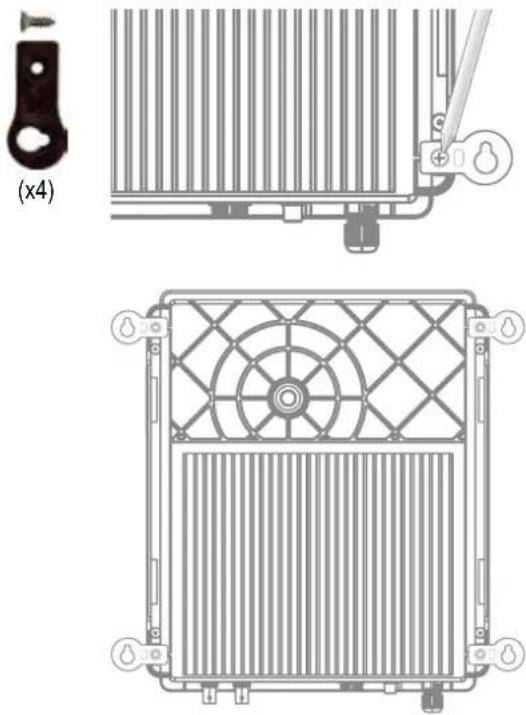

3b. Wandinstallatie
De stuurkast aan de wand bevestigen. De stuurkast moet in de technische ruimte (droog, gematigde temperatuur, geventileerd). Pas op, zuurdampen kunnen uw apparaat onherroepelijk beschadigen. Bewaar de behandelingsproducten daarom op de juiste plaats.
De filterpomp van het zwembad loskoppelen alvorens te beginnen met de installatie. De installatie moet in overeenstemming met de in het land van installatie geldende normen worden uitgevoerd.
De AquaRite® UV LS moet geïnstalleerd worden op een horizontale afstand van minstens 3,5 m (of meer als de plaatselijke regelgeving dit eist) van het zwembad, op minder dan 1 m van een beveiligd stopcontact en op minder dan 4,5 m van de plaats waar de cel geïnstalleerd moet worden.
De stuurkast moet verticaal op een vlakke ondergrond worden geplaatst, met de kabels aan de onderzijde. Aangezien de behuizing van de stuurkast ook dient voor de afvoer van warmte (warmtedispersie van de inwendige onderdelen), is het belangrijk dat de ruimte aan de vier zijden vrij blijft. De AquaRite® UV LS niet achter een paneel of in een gesloten ruimte monteren. Controleer, voordat de stuurkast op zijn plaats wordt gemonteerd, of de voedingskabel lang genoeg is om het beveiligd stopcontact te bereiken en of de celkabel lang genoeg is om de cel te kunnen installeren.
Alle metalen onderdelen van het zwembad kunnen op dezelfde aardleiding worden aangesloten, in overeenstemming met de plaatselijke regelgeving.

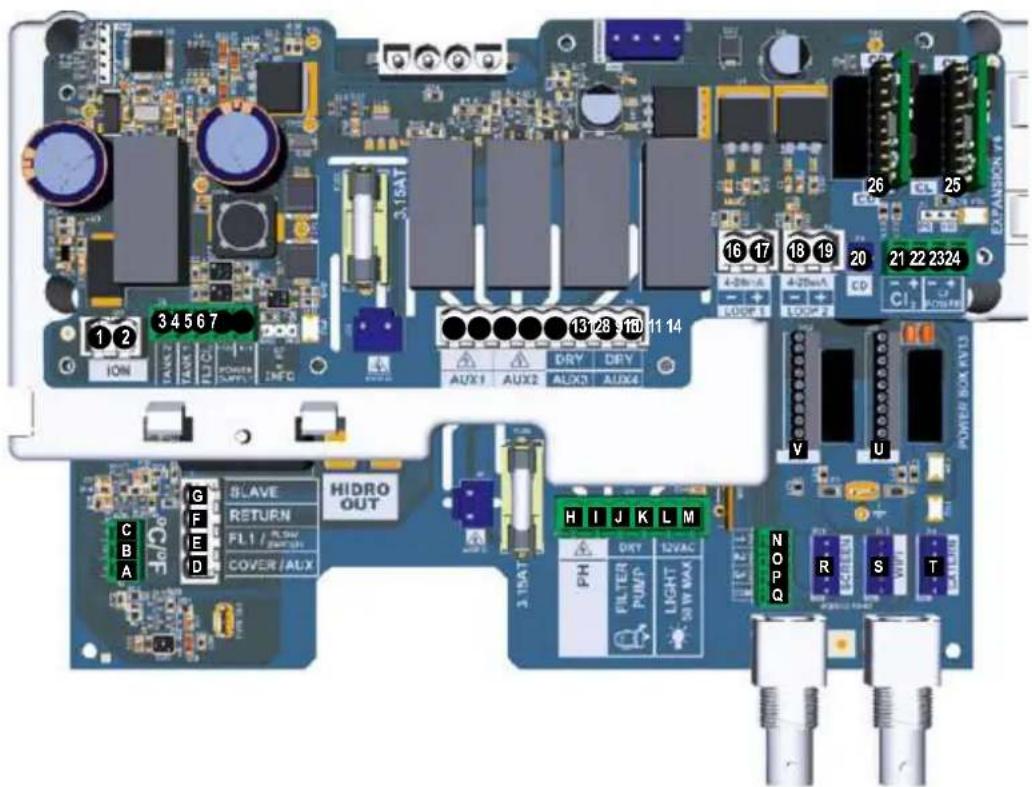

3c. Installatie en aansluiting van elektronische kaarten
De AquaRite® UV LS aansluiten op een permanente stroomvoeding.
⚠: Dit circuit moet beschermd zijn door een aardlekschakelaar (RCD) (reststroom: max. 30mA) en een stroomonderbreker met tijdbegrenzing van 16A.
| Kaart Naam Beschrijving | Aansluitingen | Type ingang/uitgang | ||
| Hoofd °C Temperatuursensor (optioneel) A-B-C Rood, geel, zwart | ||||
| Hoofd | COVER / AUX | Detectie afdekking gesloten | D-F | Droog contact |
| Hoofd | FL1 / FLOW SWITCH | Mechanische flowdetector | E-F | Niet-gepolariseerd droog contact |
| Hoofd | SLAVE | Aansluitblok voor master- of slave kast | G-F | Droog contact |
| Hoofd | PH | Peristaltische of elektromagnetische injectiepomp | H-I | Uitgang spanning 230 VAC 5A max |
| Hoofd | FILTER PUMP | Regeling filterpomp | J-K | Droog contact |
| Hoofd | LIGHT 50W | Verlichtingsregeling en stroomvoorziening | L-M | Uitgang spanning 12 VAC 50W max |
| Hoofd | VARIABLE SPEED PUMP | Regeling variabele snelheidspomp | N-O-P-Q | Droog contactV1 - V2 - V3 - Gemeenschappelijk |
| Hoofd SCREEN Afstandsbediening (optioneel) R | Modbus RS465V. boven n. beneden: rood/vrij/geel/groen/zwart | |||
| Hoofd | WIFI | Wifi- of ethernetmodule (optioneel) | S | Modbus RS465V. boven n. beneden: rood/vrij/geel/groen/zwart |
| Hoofd | EXTERN | Standaard communicatieconnector | T | Modbus RS465V. boven n. beneden: rood/vrij/geel/groen/zwart |
| Hoofd | PH | Aansluiting pH-chip (optioneel), marking en led links | U | 5 VDC |
| Hoofd | RX | Aansluiting Rx-chip (optioneel), marking en led links | V | 5 VDC |
| Uitbreiding | ION | Voedingsconnector koperelektrode (niet meegeleverd) | ||
| Uitbreiding | TANK1 | Container leeg detector 1 | 3-6 | Droog contact |
| Uitbreiding | TANK2 | Container leeg detector 2 | 4-6 | Droog contact |
| Uitbreiding | FL2 CL2 | Flowdetector voor sonde vrij chloor | 5-6-7voor amperometrisch5-6voor membraan | Zwart - bruin - blauwZwart - rood |
| Uitbreiding | AUX1 | UV-module | 8-9 | Uitgang spanning 230 VAC 5A max |
| Uitbreiding | AUX2 | Sturing en voeding via relais | 10-11 | Uitgang spanning 230 VAC 5A max |
| Uitbreiding | AUX3 | Sturing via relais | 12-13 | Droog contact |
| Uitbreiding | AUX4 | Warmtepompregeling (temperatuuroptie) of sturing via relais | 14-15 | Droog contact |
| Uitbreiding | 4-20mA LOOP1 | Aflezing membraansonde vrij chloor | 16-17 | +: groen (+12 VAC) /-: geel (4-20 mA) |
| Uitbreiding | 4-20mA LOOP2 | Aflezing sonde 4-20 mA | 18-19 | 12 VAC 4-20mA |
| Uitbreiding | CD | Aansluiting geleidbaarheidssonde | 20 | |
| Uitbreiding | CL2 | Aansluiting amperometrische sonde vrij chloor | 21-22 | |
| Uitbreiding | CL POWER | 23-24 | ||
| Uitbreiding | CL | Aansluiting CL-chip (optioneel) marking en led links | 25 | 5 VDC |
| Uitbreiding | CD | Aansluiting CD-chip (optioneel) marking en led links | 26 | 5 VDC |

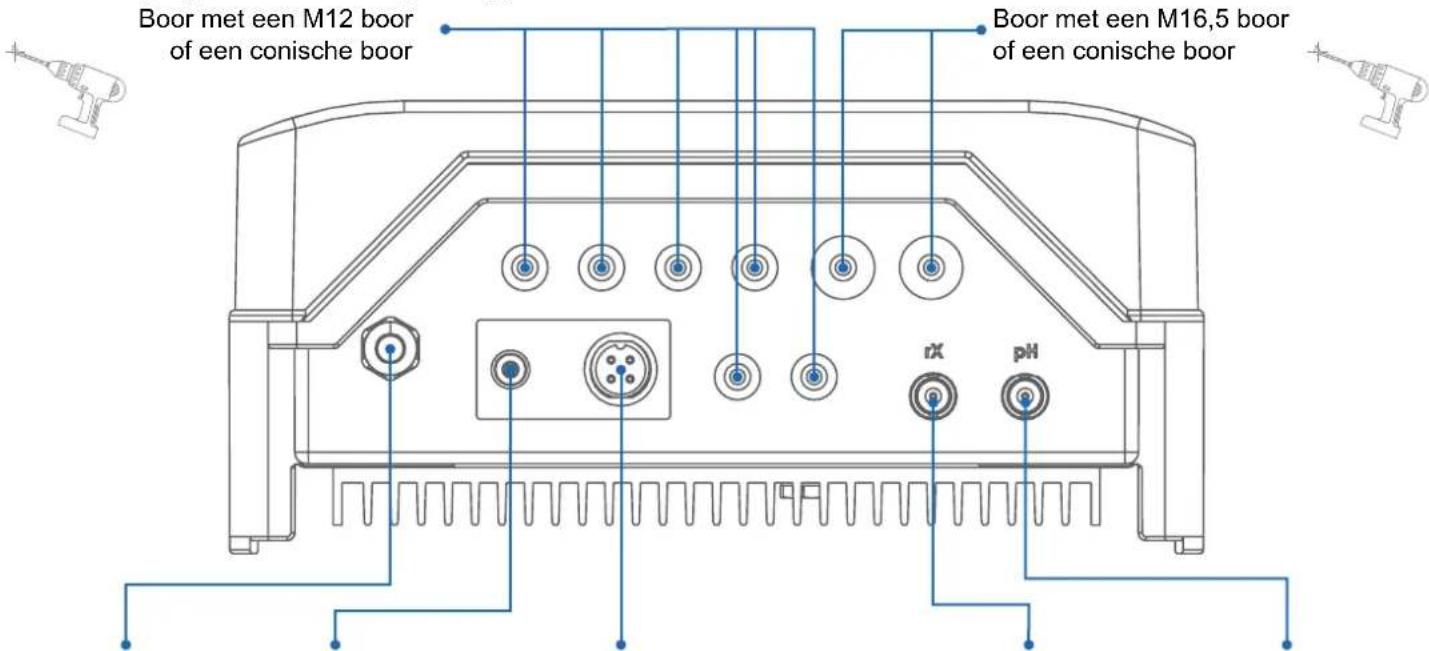

3d. Bekabeling van de stuurkast
6 ingangen voor bekabeling van apparatuur Wifi- / Ethernetmodule
Boor met een M12 boor of een conische boor
Boor met een M16,5 boor of een conische boor


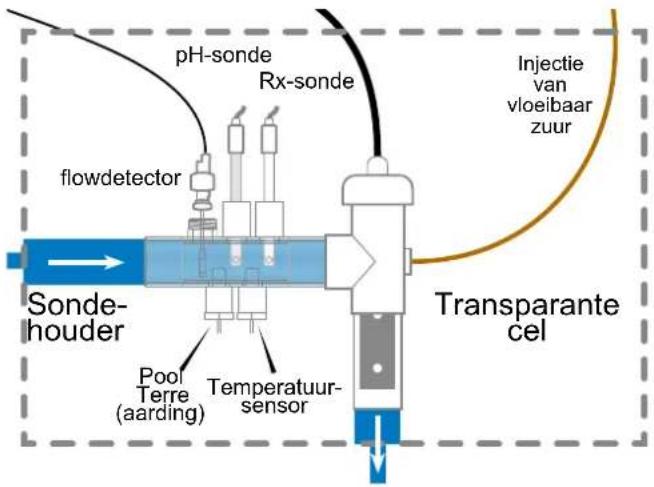

3e. Installatie van de cel en van de mechanische flowdetector
Installatie en aansluiting van de cel (zie schema):
- Installeer de ondersteuning van de cel verticaal (bij horizontale installatie neemt u contact op met uw installateur om de programmering van de stuurkast bij te werken).
• Monteer de cel in een by-pass. - Sluit de voedingskabel aan onder de stuurkast op de 4-pins connector en de gasdetector op de RCA-connector.
Installatie en aansluiting van de mechanische flowdetector:
- Monteer de houder van de mechanische flowdetector vóór de cel en in de by-pass.
• Schroef de witte beschermkap van de mechanische flowdetector los. - Schroef de flowdetector op de 3/4" buitenschroefdraad.
- Sluit de rood en zwarte kabel aan op de klemmen E en F van de elektronische kaart.
4. VOORVEREISTE BIJ HET OPSTARTEN VAN DE HYDROLYSE
Voorbereiding van het zwembadwater
Om het zwembadwater voor te bereiden voor de werking van de AquaRite® UV LS, moet het water een evenwichtige chemische samenstelling hebben en is het nodig om zout toe te voegen. Deze toevoeging moet gebeuren VÓÓR het activeren van de AquaRite® UV LS. Sommige aanpassingen van het chemische evenwicht van het zwembadwater kunnen meerdere uren duren. Het is dan ook nodig deze procedure uit te voeren lang voordat de AquaRite® UV LS in werking wordt gesteld.
Toevoeging van zout: Het zout meerdere uren, of zo mogelijk 1 dag van tevoren, vóór de inwerkingstelling van de AquaRite® + toevoegen. Het voorgeschreven zoutniveau goed in acht nemen. Meet het zoutgehalte 6 à 8 uur na de toevoeging van zout in het zwembad.
OPMERKING: Als het zwembadwater niet nieuw is en/of opgeloste metaalzouten kan bevatten, moet een complexvormer voor metaalzouten worden gebruikt volgens de instructies van de fabrikant.
Als het water eerder werd behandeld met een ander product dan chloor (broom, waterstofperoxide, PHMB, enz.), dan moet dit product worden geneutraliseerd of het zwembadwater worden vervangen.
Zoutgehalte
Maak gebruik van de tabel hieronder om vast te stellen hoeveel zout (in kg) nodig is om het aanbevolen zoutgehalte te krijgen. Gebruik de onderstaande formules als u het volume van uw zwembad niet kent.
| m3(zwembadafmetingen, in m) | |
| Rechthoekig | Lengte x breedte x gemiddelde diepte |
| Rond | Diameter x diameter x gemiddelde diepte x 0,785 |
| Ovaal | Lengte x breedte x gemiddelde diepte x 0,893 |
De zoutconcentratie is afhankelijk van het stuurkastmodel. Referentie: 3 g/l voor stuurkasten met standaard zoutgehalte en 1,5 g/l voor stuurkasten met laag zoutgehalte (weergave in % op het scherm).
Een te laag zoutgehalte vermindert de efficiëntie van de AquaRite® UV LS en leidt tot een vermindering van desinfectiemiddelproductie. De stuurkast geeft het bericht «Laag» weer op het scherm. Er is geen risico op voortijdige slijtage van de stuurkast en de cel.
Er is geen risico dat een hoge zoutconcentratie de stuurkast of de cel beschadigt. Het geeft uw zwembadwater alleen een zoute smaak.
Aangezien het water van uw zwembad voortdurend geregenereerd wordt is het verlies van zout gedurende het zwemseizoen dus minimaal. Dit verlies is voornamelijk het gevolg van toevoeging van water vereist vanwege opspattend water, terugspoeling of waterafvoer (vanwege regen). Er is geen zoutverlies door verdamping.
Te gebruiken zouttype
Gebruik alleen zout voor elektrolysetoestellen conform de norm EN 16401. Gebruik alleen natriumchloride (NaCl) met een zuiverhuid van meer dan 99%. Gebruik geen keukenzout, geen zout dat natriumferrocyanide bevat of zout dat anti-klontermiddelen bevat en ook geen jodiumzout.
Zout toevoegen of verwijderen
Bij nieuwe zwembaden de betonlaag 10 tot 14 dagen laten harden alvorens zout toe te voegen. De filterpomp aanzetten en dan het zout direct in het zwembad toevoegen, aan de kant van de inlaatopeningen. Het water roeren om het oplossingsproces te versnellen. Het zout zich niet laten ophopen op de bodem van het zwembad. De filterpomp 24 uur lang laten functioneren met de kraan van de bodemput zo ver mogelijk geopend, zodat het zout gelijkmatig kan oplossen in het zwembad.
De enige manier om het zoutgehalte te verlagen is door het zwembad gedeeltelijk te laten leeglopen en bij te vullen met zoet water. Bij het controleren van het zoutgehalte ook altijd de stabilisator (cyaanzuur) controleren. De overeenstemmende gehaltes hebben de neiging om samen te dalen. Raadpleeg de onderstaande tabel om te bepalen hoeveel stabilisator moet worden toegevoegd om het gehalte op 25 ppm te brengen. Voeg alleen stabilisator toe wanneer het nodig is.
Voeg geen stabilisator toe in zwembaden die zich in een gebouw bevinden
Benodigde hoeveelheid stabilisator (CYAANZUUR in kg) voor 25 ppm
| Huidig gehalte stabilisator (ppm) | Watervolume in het zwembad in m^3 30 37,5 45 52,5 60 67,5 75 82,5 90 97,5 105 112,5 120 127,5 135 142,5 150 | |||||||||||||||||
| 0 ppm 0,75 | 0,94 1,13 | 1,34 1,53 | 1,69 1,9 | 2,09 2,28 | 2,47 2,6 | 2,84 3,03 | 3,22 3,4 | 1 3,59 3,75 | ||||||||||
| 10 ppm 0,45 | 0,56 0,68 | 0,81 0,92 | 1,01 1,14 | 1,26 1,37 | 1,48 1,59 | 1,71 1,82 | 1,93 2,04 | 2,16 2,25 | ||||||||||
| 20 ppm 0,15 | 0,19 0,23 | 0,27 0,31 | 0,34 0,38 | 0,42 0,46 | 0,49 0,53 | 0,57 0,61 | 0,64 0,68 | 0,72 0,75 | ||||||||||
| 25 ppm 0 0 | 0 0 0 0 0 | 0 0 0 0 0 | 0 0 0 0 0 | |||||||||||||||
Chemisch evenwicht van het water
Het water moet beslist handmatig in evenwicht worden gebracht VOORDAT het apparaat in werking wordt gesteld.
De onderstaande tabel geeft een overzicht van de door Hayward aanbevolen concentraties. Het is belangrijk om het water regelmatig te controlleren en deze concentraties te handhaven om corrosie of beschadiging van de oppervlakken te beperken.
CHEMIE AANBEVOLEN CONCENTRATIES
| Zout 1,5 g/l | |
| Vrij chloor 0,5 tot 2,5 ppm | |
| pH 7,2 tot 7,6 | |
| Cyaanzuur (stabilisator) | max. 20 tot 30 ppm(Voeg alleen stabilisator toe wanneer het nodig is)0 ppm voor een binnenzwembad |
| Totale alkaliteit | 80 tot 120 ppm |
| Waterhardheid | 200 tot 300 ppm |
| Metaalzouten | 0 ppm |
| Langelier index | -0,2 tot 0,2 (bij voorkeur 0) |
5. WERKING
Het apparaat is ontworpen om permanent te zijn aangesloten op een beveiligd stopcontact. De AquaRite® UV LS mag niet worden losgekoppeld van de stroomvoeding, behalve tijdens onderhoud van de zwembadinstallaties of wanneer het zwembad moet worden afgesloten (overwintering).
Als de instellingen van het water binnen de aanbevolen waarden liggen, kunt u het apparaat inschakelen.
5c. Instellingen

3 Instelling van de voorkeurtaal.
5 Instelling van datum en tijd.
7 Instelling van de lichtsterkte van het beeldscherm (0-100 %), van de weergave van de data op het startscherm en kalibrering van het aanraakscherm. Programmering van in-/uitschakeling van dit scherm.
9 Geluid: Programmering van de geluiden voor de functies: Toetsenb. (druk op een toets), Mededel. (dringende berichten), Waarsch. (alarm i.v.m. de werking).
11 Wachtwoord: Hiermee kan de toegang tot het gebruikersmenu
worden beschermd door een wachtwoord te activeren. Druk om uw wachtwoord in te stellen op een combinatie van 5 cijfers, die in het systeem wordt opgeslagen.
13 Tijden: Informatie over de werkingstijd van de cel en het aantal resets.
14 Systeem info: Informatie over de beschikbare softwareversie van het scherm en over de vermogensmodule.
15 Servicemenu: Menu met toegang via een wachtwoord. Verdere informatie kunt u bij uw doorverkoper vragen.
5d. Menu hydrolyse
⚠️ De filtratie moet actief zijn om de hydrolyse te activeren.
2 Niveau: Gewenste chloorproductie (%).
3 Afdekk.: Activering van de beveiliging bij gesloten afdekking.
Reductie: % van de chloorproductie wanneer de afdekking gesloten is (standaard 20%).
4 Boost (Super Chlorering) Druk op On.
5 Schok bevestigling: Continue productie van chloor gedurende 24 uur (het productieniveau moet op het maximum zijn ingesteld). Verzoek om te activeren met of zonder redox controle.
5e. Installatie en configuratie van de ultraviolet module
⚠ Stel zeker dat de UV-module in een by-pass en vóór de cel is geïnstalleerd.
⚠️ De UV-functie is standaard ingesteld op AAN. Deze gaat aan zodra de filtratie actief is.
Open het deksel en sluit de UV-module aan op AUX1 (zie alinea 3C).
Instelling van de UV-module:
1 Ga naar het menu Ultraviolet om de status van de lamp te zien.
2 Druk op Aan/Uit om de lamp aan of uit te schakelen.
De gedeeltelijke werktijd stemt overeen met de duur van de laatste werking van de UV-lamp.
Een jaarlijkse reiniging van het kwartsglas is aanbevolen voor een optimale werking van de UV-lamp.
De filtratie moet actief zijn om de elektrolyse en metingen te kunnen activeren.

1 Filterfuncties.
2 Handmatig: Hiermee schakelt u het filterproces handmatig aan en uit.
3 Backwash (terugspoeling): Met deze functie wordt het filter gespoeld.
4 Automatisch: Met deze functie wordt de filterinstallatie ingeschakeld volgens tijdsintervallen, waarbij het tijdstip van het begin en het einde van de filtercyclus kan worden aangepast. Tijdsloten moeten worden gedefinieerd op een 24-uurs cyclus (één dag).
4 Smart: Modus geactiveerd wanneer en alleen wanneer de temperatuursensor als aangesloten is verklaard. Deze functie is gebaseerd op de automatische werkwijze, met drie filtertijdsintervallen, maar de filtertijden kunnen worden aangepast afhankelijk van de temperatuur. Hiervoor wordt gebruik gemaakt van twee temperatuurinstellingen: de maximum temperatuur, waarboven de filtertijd wordt bepaald door de tijdsintervallen; de minimum temperatuur, waaronder de filtercyclus wordt beperkt tot 5 minuten, de minimale bedrijfsduur. Tussen deze twee temperaturen zal de filter tijd op lineaire wijze worden verdeeld. Men kan ook de vorstvrije werkwijze inschakelen, waarmee de
filterinstallatie zal worden ingeschakeld wanneer de watertemperatuur beneden 2°C daalt.
5 Verwarming: Modus geactiveerd wanneer en alleen wanneer de temperatuursensor en de warmtepomp geactiveerd en ingesteld zijn. Deze functie werkt zoals de automatische werkwijze, maar biedt bovendien de mogelijkheid om gebruik te maken van een relais voor het regelen van de temperatuur. De ingestelde temperatuur wordt in dit menu ingevoerd en het systeem werkt met een hysteresis van 1 graad (bijvoorbeeld: als de ingestelde temperatuur 23 °C is, zal het systeem in werking worden gesteld wanneer de temperatuur beneden 22 °C daalt en zal het worden uitgeschakeld wanneer de 23 °C worden overschreden).
Verwarmingsbediening OFF: De verwarming werkt alleen tijdens de ingestelde filterperioden. Verwarmingsbediening ON: Handhaaft de filtercyclus nadat de filtertijd is verstreken, als de temperatuur lager is dan de ingestelde temperatuur. Wanneer de ingestelde temperatuur wordt bereikt, zullen het filtersystemen en de verwarming worden uitgeschakeld en pas weer worden ingeschakeld tijdens de volgende geprogrammeerde periode.
6 Intelligent: Modus geactiveerd wanneer en
alleen wanneer de temperatuursensor en de warmtepomp geactiveerd en ingesteld zijn. Met deze functie beschikt de gebruiker over twee bedrijfsparameters: Kies de gewenste watertemperatuur en de minimum filtertijd (minimumwaarde van 2 uur en maximumwaarde van 24 uur). De filtercyclus wordt elke twee uur minstens 10 minuten in werking gesteld, om de temperatuur te controleren. De gekozen minimum filtertijd wordt verdeeld in 12 delen, die worden toegevoegd aan deze 10 minuten.
Voorbeeld 1: Over een periode van 12 uur wordt de tijd verdeeld in 12 keer per dag, waarop de filterinstallatie in werking wordt gesteld om de temperatuur te controleren.
Voorbeeld 2:
(12 uur x 60 minuten) / 12 = 60 minuten elke 2 uur. Dit is de filter- en verwarmingsduur elke 2 uur. Als de geprogrammeerde filtertijd is verstreken en de gewenste temperatuur niet werd bereikt, blijven de filterinstallatie en verwarming in werking totdat de gewenste temperatuur is bereikt. Om het dagelijks aantal filteruren te minimaliseren, zal deze extra filtertijd worden afgetrokken van de volgende filterperioden van diezelfde dag. (Zie onderstaand schema).
5g. Sturing en stroomvoeding van de verlichting
⚠️ De stuurkast levert een voedingsspanning van 12 VAC 50W max.
⚠️ De chloorproductie wordt met 1/3 verminderd wanneer de verlichting wordt geactiveerd
2 Handbediening(ON/OFF).
3 Automatische werking: Ingeschakeld volgens tijdsintervallen, waarvan het tijdstip van het begin en het einde van de verlichting kunnen worden aangepast. De tijdsintervallen kunnen worden ingesteld met een verschillende frequentie: dagelijks, elke 2 dagen, elke 3 dagen, elke 4 dagen, elke 5 dagen, wekelijks, elke 2 weken, elke 3 weken, elke 4 weken.
4 LED lamp: In geval van gebruik van een gekleurde LED spot, gebruikt u het menu om deze in te stellen. Kleuren kiezen: Met dit menu kunt u handmatig van kleur veranderen en, afhankelijk van het soort LED spot, de nodige pulslengte instellen voor de overgang van de kleuren en de programma's (standaard 0,5 seconden, maximaal 10 seconden).
5h. Sturing hulprelais
2 U kunt maximaal 4 extra hulprelais (watersierstukken, fonteinen, tuinverlichting enz.) bedienen. Met dit menu kunnen de nog beschikbare relais van uw installatie worden weergegeven en ingesteld.
3 Handbediening(ON/OFF).
4 Automatischewerking: Ingeschakeld volgens tijdsintervallen, waarvan het tijdstip van het begin en het einde kunnen worden aangepast. Zij kunnen worden ingesteld met een verschillende frequentie: dagelijks, elke 2 dagen, elke 3 dagen, elke 4 dagen, elke 5 dagen, wekelijks, elke 2 weken, elke 3 weken, elke 4 weken.
5 Tempor: De bedrijfstijd kan worden geprogrammeerd in minuten. Telkens wanneer u de knop indrukt op het voorpaneel dat is gekoppeld aan de relais, zal deze in werking worden gesteld volgens de geprogrammeerde tijd. Deze functie wordt aanbevolen voor de timerinstelling van de spa-blowers.
6 Relaisnamen: U kunt de hulprelais elk een andere naam geven met betrekking tot de gekoppelde functie. Druk op OK om te bevestigen.
6. AANSLUITINGEN EN INSTELLING VAN DE RANDAPPARATEN
6a. Installatie en lancering van de optie pH
De kalibreringsprocedure altijd beginnen met een Reset Kalibrering.
1 Het deksel openen en de pH chipkaart aansluiten op het PH slot (zie alinea 3C). Dan verschijnt automatisch de aflezing van pH en het menu Metingen om de doelwaarde in te stellen en de kalibrering uit te voeren.
2 De doseerpomp aansluiten op het pH klemmenbord met behulp van een kabelwartel (zie alinea 3C en 3D) en het deksel sluiten.
3 De sonde met zijn houder in de leiding installeren en de sonde aansluiten op de stuurkast (zie alinea 3D).
De instructies van de pH pomp volgen voor de vloeistofinjectie.
- De levensduur van de sonde is 1 jaar. Wij bevelen aan om deze elke maand te kalibreren gedurende het zwemseizoen.
Aansluiting van de pH doseerpomp:
1 De aanzuigfilterzeef aansluiten: de aanzuigslang van (doorzichtig) PVC tot aan het eind van het conische koppelstuk van de aanzuigfilterzeef naar binnen duwen, de klemmoer vastschroeven en de aanzuigfilter op de bodem van de container met de te doseren chemische vloeistof plaatsen.
2 De aanzuig- en afvoerslangen aansluiten: de klemmoeren van de pomp losschroeven, de aanzuigslang van (doorzichtig) PVC links en de afvoerslang van (ondoorzichtig) PE rechts naar binnen duwen tot aan het eind van het conische
koppelstuk en de klemmoeren vastschroeven. 3 De injectieklep aansluiten: de moer losschroeven, de afvoerslang van (ondoorzichtig) PE tot aan het eind van het conische koppelstuk naar binnen duwen en de klemmoer vastschroeven. De klep met teflon tape vastschroeven op de daarvoor bestemde houder op de cel.
Werking doseerpomp voor pH vloeistof:
De pomp start afhankelijk van de doelwaarde ingesteld in het menu Metingen - Instelwaarden - pH minus (instelwaarde < pH van water). Standaard is de maximale tijd voor dosering 120 min om verzuring van het water te voorkomen (AL3). De injectiemodus is de proportionele modus: 10 minuten ON (variabel naarmate het verschil tussen de gemeten waarde en de doelwaarde) + 5 minuten OFF (vast). Het is mogelijk tegelijk het zuur en de basis te doseren (raadpleeg uw installateur). De pomp is uitgerust met een aan/uit schakelaar.
⚠ De Santoprene slang van de peristaltische pomp heeft een levensduur van 2 jaar. Het is aanbevolen deze elk jaar te vervangen.
Installatie en bewaring van de pH-sonde:
1 De pH-sonde is «vochtig» verpakt, beschermd door een plastic bewaardop. De sondes moeten altijd vochtig blijven. Als men de sondes laat drogen,
worden zij definitief onbruikbaar (niet gedekt door de garantie) en zal de pH-analysekit niet meer efficiënt zijn.
2 De pH-sonde uit zijn plastic bewaardop nemen en de bewaardop opbergen voor later gebruik (overwintering of onderhoud).
3 De sonde in de sondehouder of in de dubbele sondehouder (afhankelijk van de bestelde opties) plaatsen en de sondehouders waterdicht vastdraajien.
4 De waterdichtheid controleren bij het opstarten. Zo nodig de waterdichtheid op de verschillende plaatsen verbeteren met Teflon tape.
5 Na de installatie zeker stellen dat de sondes permanent in contact zijn met het zwembadwater. Wanneer de filterpomp uitgeschakeld is (zelfs gedurende lange periodes), kan het resterende water in de leiding voldoende zijn om de sondes te beschermen.
De injectie van de behandelingsproducten (zuur, enz.) moet als laatste op de retourleiding van het water worden uitgevoerd na alle andere apparatuur (verwarming, cel, enz.). De waterdichtheid op de verschillende plaatsen uitvoeren met Teflon tape.
Alle soorten zuur (zwavelzuur, zoutzuur en gemengd) zijn compatibel. Wij bevelen het gebruik van zwavelzuur aan.
Het gebruik van zuren zoals natriumwaterstofsulfaat om de pH van het zwembad aan te passen wordt afgeraden, vooral in droge streken waar het water van het zwembad sterk kan verdampen en niet regelmatig wordt verdund met leidingwater. Deze zuren kunnen leiden tot een vermeerdering van bijproducten die uw elektrolysetoestel kunnen beschadigen.
1 Kallbrering van de pH-sonde: het is aanbevolen dit iedere maand te doen gedurende het zwemseizoen.
2 Kalibrering met bufferoplossingen.
(bufferoplossingen pH7, pH10 en neutraal). Volg de instructies die op het scherm 3 verschijnen.
3 Procedure voor kalibrering, te volgen in 7 stappen. 4 Handmatige kalibrering. Hiermee kunnen de sondes worden ingesteld op 1 punt (zonder bufferoplossing) - alleen aanbevolen voor het afstellen van kleine afwijkingen.
5 Zonder de sonde uit het water te halen, regelt u met behulp van de pijltjes Omhoog / Omlaag de weergegeven waarde, zodal deze overeenstemt met zijn referentiewaarde (lichtmeter of ander meetapparaat).
6b. Installatie en lancering van de optie Rx
⚠️ De kalibreringsprocedure altijd beginnen met een Reset Kalibrering.
1 Het deksel openen en de Rx chipkaart aansluiten op het RX slot (zie alinea 3C). Dan verschijnt automatisch de aflezing van Rx en het menu Metingen om de doelwaarde in te stellen en de sonde te kalibreren.
2 De sonde met zijn houder in de leiding installeren, de sonde aansluiten op de stuurkast (zie alinea 3D) en de deksel sluiten.
⚠ De levensduur van de sonde is 1 jaar. Wij bevelen aan deze gedurende het zwemseizoen elke maand te kalibreren.
Werking van de redox module:
Standaard, wanneer de redox optie is aangesloten,
start de elektrolysecel zodra de gemeten redoxwaarde onder de doelwaarde daalt.
Installatie en bewaring van de Rx-sonde:
1 De Rx-sonde is „vochtig“ verpakt, beschermd door een plastic bewaardop. De sondes moeten altijd vochtig blijven. Als men de sondes laat drogen, worden zijn definitief onbruikbaar (niet gedekt door de garantie) en zal de Rx-analysekit niet meer efficiënt zijn.
2 De Rx-sonde uit zijn plastic bewaardop nemen en de bewaardop opbergen voor later gebruik (overwintering of onderhoud).
3 De sonde in de sondehouder of in de dubbele sondehouder (afhankelijk van de bestelde opties) plaatsen en de sondehouders waterdicht vastdraaien.
4 De waterdichtheid controleren bij het opstarten. Zo nodig de waterdichtheid op de verschillende plaatsen verbeteren met Teflon.
5 Na de installatie zeker stellen dat de sondes permanent in contact zijn met het zwembadwater. Wanneer de filterpomp uitgeschakeld is (zelfs gedurende lange periodes), kan het in de leiding resterende water voldoende zijn om de sondes te beschermen.
De injectie van de behandelingsproducten (vloeibaar chloor, enz.) moet als laatste op de retourleiding van het water worden uitgevoerd na alle andere apparatuur (verwarming, cel, enz.). Dicht de aansluitingen af met Teflon.
1 Kalibrering van de redox sonde: Het is aanbevolen om dit om de 2 maanden te doen gedurende het zwemseizoen.
2 Kalibrering met bufferoplossingen. Met standaard oplossing 465 mV. Volg de instructies die op het scherm 3 verschijnen.
3 Procedure voor kalibrering, te volgen in 4 stappen.
4 Handmatige kalibrering. Hiermee kunnen de sondes worden ingesteld op 1 punt (zonder bufferoplossing) - alleen aanbevolen voor het afstellen van kleine afwijkingen.
5 Zonder de sonde uit het water te halen, regelt u met behulp van de pijltjes Omhoog / Omlaag de weergegeven waarde, zodat deze overeenstemt met de referentiewaarde (lichtmeter of ander meetapparaat).
Instelling redoxniveau
Het redoxniveau informeert u over het oxidatiepotentieel, d.w.z. het desinfecterende vermogen van het water.
De laatste stap voor het instellen van de AquaRite® UV LS bestaat uit het instellen van de redox-instelwaarde.
Om het optimale redoxniveau van uw zwembad te vinden de volgende stappen volgen:
1 Schakel het filtratiesysteem van het zwembad in (het zout moet gelijkmatig in het zwembad zijn opgelost).
2 Voeg chloor toe aan het zwembad totdat u een niveau van 1 tot 1,5 ppm bereikt. Dit wordt bereikt met ongeveer 1 tot 1,5 g/m³ water.
Het pH-niveau moet schommelen tussen 7,2 en 7,5.
3 Controleer na 30 minuten of het niveau van de vrije chloor in het zwembad (handmatige DPD1 testkit) tussen 0,8 en 1,0 ppm ligt.
4 Lees de redox-waarde af op het scherm en voer deze waarde in als streefwaarde voor de redox-instelling.
5 Controleer de volgende dag de niveaus van de vrije chloor (handmatige DPD1 teslkit) en redox. Het ingestelde niveau zo nodig verhogen / verlagen.
Niet vergeten om periodiek (2-3 maanden) alle instellingen van uw zwembadwater te controleren (zie tabel Chemisch evenwicht van het water) en de redox-streefwaarde aan te passen volgens de bovengenoemde procedure.
6c. Installatie en lancering van de temperatuursensor
⚠️ De kalibreringsprocedure altijd beginnen met een Reset Kalibrering.
⚠️ Gelieve contact op te nemen met uw distributeur voor de instelling van de temperatuursensor.
1 Het deksel openen en de temperatuursensor met behulp van een kabelwartel aansluiten op het klemmenbord °C (zie alinea 3C en 3D) en het deksel sluiten.
2 De temperatuursensor instellen in het servicemenu. De procedure hiernaast volgen en contact opnemen met uw installateur.
3 De temperatuurwaarde verschijnt rechtsboven op het scherm.
1 Kalibrering van de temperatuursensor: Hiermee kunnen de sensors op 1 punt worden ingesteld.
2 Handmatige kalibrering.
3 Zonder de sensor uit het water te halen, regelt u met behulp van de pijltjes Omhoog / Omlaag de weergegeven waarde, zodat deze overeenstemt met de referentiewaarde.
De activering van de temperatuursensor geeft toegang tot de filtratiemodus Smart.

6d. Installatie en lancering van een warmtepomp
⚠️ Gelieve contact op te nemen met uw distributeur voor de installatie en instelling van een warmtepomp.
1 Het deksel openen en de warmtepompkabel met behulp van een kabelwartel aansluiten op het klemmenbord AUX4 (zie alinea 3C en 3D), het deksel sluiten.








3 Ga naar het Servicemenu vanuit het menu Configuratie.
4 Vul het wachtwoord in (vraag het wachtwoord op bij uw distributeur).
5 Ga naar het menu Extra instell.
6 Kies het menu Heat mod.
7 Druk op Config relais.
8 Blijf drukken totdat AUX4 geselecteerd is.
9 In het menu Filtratie zal de optie van de modus Verwarming en Intelligent automatisch verschijnen. Gelieve één van deze 2 modi te kiezen.
De activering van een warmtepomp geeft toegang tot de filtratiemodi Verwarming en Intelligent.
6e. Installatie en lancering van de optie vrij chloor (amperometrische sonde)
⚠️ De kalibreringsprocedure altijd beginnen met een Reset Kalibrering.
⚠ Wij bevelen aan om de vrij chloor sonde te kalibreren met een hoog chloorgehalte: tussen 1ppm en 1,2ppm.
1 Het deksel openen en de CL chipkaart aansluiten op het CL slot (zie alinea 3C). Dan verschijnt automatisch de aflezing van chloor en het menu Metingen om de doelwaarde in te stellen en de kalibrering uit te voeren.
2 Installeer de sonde in een by-pass door de instructies van de sonde te volgen.
3 De 3 kabels van de vlotter aansluiten op de uitbreidingskaart (zie alinea 3C).
4 De 2 kabels van de sonde aansluiten op de uitbreidingskaart (zie alinea 3C).
5 De kalibrering van de sonde starten.
De flux in de doorzichtige houder moet constant zijn voor een optimale meting.
De levensduur van de sonde is 1 jaar.
Wij bevelen aan deze gedurende het zwemseizoen elke maand te kalibreren.
2 Kalibrering met referentiemetingen (Fotometer DPD1): Volg de instructies in 6 stappen die op het scherm verschijnen (punten 4 tot 7).
3 Handmatige kalibrering: Open de wateraanvoer en wacht tot de waarde voor vrij chloor op het scherm stabiel is. Gebruik de pijltjes Omhoog / Omlaag om de weergegeven waarde aan te passen totdat deze overeenkomt met de waarde voor vrij chloor die is gemeten tijdens de DPD1-analyse (in ppm) en druk vervolgens op OK.
4 Stap 1 van 6 - CL-kalibrering van het 1ste punt (0 ppm) : Onderbreek de watercirculatie door de sonde en wacht tot de waarde die wordt weergegeven op het scherm van de stuurkast
onder 0,10 ppm is gedaald (tussen 5 en 60 minuten). Druk op OK als de waarde bijna nul is.
5 Stap 3 van 6 - CL-kalibrering van het 2de punt: Open de wateraanvoer tot 80-100 liter/u en wacht tot de vrije chloorwaarde stabiel is (tussen 5 en 20 minuten). Druk op OK wanneer de waarde stabiel is.
6 Stap 5 van 6 - Gebruik de pijltjes Omhoog / Omlaag om de weergegeven waarde aan te passen toldat deze overeenkomt met de concentratie vrij chloor die is gemeten tijdens de DPD1-analyse (in ppm) en druk vervolgens op OK.
7 Stap 6 van 6 - Als dit scherm niet verschijnt, herhaal dan het kalibreringsproces.
De kalibreringsprocedure altijd beginnen met een Reset Kalibrering.
Neem contact op met uw distributeur om de parameters van de membraansonde voor vrije chloor in te stellen.
⚠ Wij bevelen aan om de vrij chloor sonde te kalibreren met een hoog chloorgehalte: tussen 1ppm en 1,2ppm.
1 Het deksel openen en de CL chipkaart aansluiten op het CL slot (zie alinea 3C). Dan verschijnt automatisch de aflezing van chloor en het menu Metingen om de doelwaarde in te stellen en de kalibrering uit te voeren.
2 Configureer de membraan sonde 4-20 mA in het servicemenu.
3 Installeer de sonde in een by-pass door de instructies van de sonde te volgen.
4 De 3 kabels van de vlotter aansluiten op de uitbreidingskaart (zie alinea 3C).
5 De 2 kabels van de sonde aansluiten op de uitbreidingskaart (zie alinea 3C).
6 De sonde minstens 24 uur laten polariseren.
7 De kalibrering van de sonde starten nadat het systeem 24 uur heeft gefunctioneerd.
De flux in de doorzichtige houder moet constant zijn voor een optimale meting.
De levensduur van de sonde is 1 jaar. Wij bevelen aan deze elke maand te kalibreren gedurende het zwemseizoen.
1 Kalibrering membraansonde voor vrij chloor: Elke week aanbevolen tijdens het zwembadseizoen.
2 Voordat u begint met de kalibrering het vrije chloor van het zwembad (in ppm) meten door een DPD1-analyse uit te voeren en daarna op Test DPD1 te drukken.
3 Stap 1 van 3: Voer de waarde in die is gemeten tijdens de DPD1-analyse en druk op OK.
4 Stap 3 van 3: Druk op OK om de kalibrering bevestigen.
6g. Installatie van de wifi- of ethernetmodule
1 Het deksel openen en de wifi module aansluiten op het WIFI slot (zie alinea 3C). Automatisch verschijnt dan het menu Network in het menu Configuratie. De led-indicator van de stroomvoeding blijft constant aan en de led-indicator van de verbinding knippert.
1 Internet: Nadat de module is aangesloten, zet u het apparaat aan. In het menu instellingen verschijnt een menu Network.
2 Wifi: Kies het menu Wifi om het automatisch zoeken van beschikbare netwerken te starten.
3 Kies het gewenste beschikbare netwerk.
4 Voer het wachtwoord van dit netwerk in met behulp van het toetsenbord. Druk op OK om te bevestigen.
5 Configuratie: Als u uw verbinding handmatig wilt instellen of als de automatische instelling mislukt, kunt u de netwerkparameters wijzigen in dit menu.
6 Laat de standaardinstelling DHCP = AAN.
7 Status: Geeft informatie over uw huidige verbinding.

Nadat de module is aangesloten op het Wifi netwerk met twee continu (vast) brandende LED lichten, kunt u zich registreren op poolwatch.hayward.fr of via de applicatie Hayward Poolwatch. Zorg dat u uw Node ID (stappen 8 tot 11) bij de hand hebt en volg het registratieproces. Vanuit de applicatie kunt u direct de QR-code fotograferen om het zwembad te registreren. Nadat u zich hebt geregistreerd, kunt u op afstand alle parameters volgen van uw AquaRite® UV LS met Hayward PoolWatch.
De module ondersteunt alleen wifi met een frequentie van 2,4 GHz.
6h. Installatie en lancering van een variabele snelheidspomp
⚠️ Neem contact op met uw distributeur om een pomp met 3 snelheden te installeren en te controleren.
Aansluitschema van een variabele snelheidspomp op de AquaRite UV LS






3 Ga naar het Service-menu vanuit het Configuratiemenu.
4 Invoeren van het wachtwoord (het wachtwoord opvragen bij uw distributeur).
5 Ga naar het menu Pomptype.
6 Kles het pomptype. De standaard instelling van het pomptype is "standaard" (enkele snelheid). In geval van gebruik van een variabele snelheidspomp,
selecteert u de Variabele snelheid A, B of C.
In dat geval kunt u een van de 3 standaard snelheden (V1, V2, V3) toewijzen aan de verwarming en wanneer de afdekking gesloten is.
i Selecteer Var Snelheid A voor een Hayward variabele snelheidspomp.







Nadat u een pomp met variabele snelheid hebt aangesloten, kunt u aan elke filtratieperiode een verschillende snelheid toekennen, afhankelijk van de behoeften
Reiniging filter: Voor het reinigen van de filter met een variabele snelheidspomp is het beter de hoogste snelheid (V3) te kiezen.
7. ONDERHOUD
Uw systeem heeft gedurende de eerste 10-15 dagen extra aandacht nodig:
- Controleer of de pH op het ideale niveau (7,2 tot 7,4) blijft.
- Als de pH bijzonder onstabiel is en veel zuur gebruikt, moet u de alkaliteit controleren (zie tabel Chemisch evenwicht van het water).
Als het evenwicht zeer onstabiel is, neem dan contact op met uw installateur/zwembadspecialist.
VERGEET NIET dat het systeem enige tijd nodig heeft om zich aan te passen aan uw zwembad en de eerste 3-5 dagen ook andere chemicaliën benodigt.
Het zwembad moet regelmatig worden onderhouden en de skimmermanden moeten telkens wanneer nodig leeg worden gemaakt.
Controleer ook of het filter niet vuil is.
WATER TOEVOEGEN: Bij voorkeur het water via de skimmers aanvoeren, zodat het water door de cel in het zwembad loopt. Vergeet niet het zoutgehalte te controleren nadat u water hebt toegevoegd.
DOSERINGSPOMPEN: Controleer regelmatig het zuurniveau om te voorkomen dat de pomp leeg draait. De doseringspomp moet periodiek worden geïnspecteerd en onderhouden. De Santoprene slang van de peristaltische pomp heeft een levensduur van 2 jaar. Het is aanbevolen deze elk jaar te vervangen.
Onderhoud van de pH-sonde
De sonde moet schoon zijn en vrij zijn van olie, chemische neerslag en besmetting om goed te functioneren. Aangezien de sonde voortdurend in contact is met het zwembadwater, kan een wekelijkse of maandelijkse schoonmaak van de sonde noodzakelijk zijn, afhankelijk van het aantal zwemmers en andere specifieke eigenschappen van het zwembad. Een trage reactie, frequente kalibrering van de pH en abnormale aflezingen wijzen erop dat de sonde moet worden gereinigd.
Om de sonde te reinigen de stroomvoeding van de AquaRite + uitschakelen.
Koppel de sondeconnector los van de stuurkast, schroef deze los et neem de sonde voorzichtig uit de meetkamer. De bol van de sonde reinigen met een zachte tandenborstel en gewone tandpasta.
U kunt ook afwasmiddel gebruiken om eventuele oliesporen te verwijderen.
Afspoelen met zoet water, nieuwe Teflonband aanbrengen op het schroefdraad et de sonde weer monteren.
Vervang de sonde als deze na reiniging nog steeds onstabiele aflezingen veroorzaakt of te vaak gekalibreerd moet worden.
De levensduur van de sondes is 1 jaar. Het is aanbevolen deze één keer per maand te kalibreren gedurende het zwemseizoen.
Onderhoud en reiniging van de cel
Voordat u de cel verwijdert, eerst de algemene stroomvoeding van de AquaRite® UV LS uitschakelen. Nadat de cel is verwijderd, de binnenkant van de cel inspecteren op eventuele sporen van kalkaanslag (breekbare of vlokkerige aanslag van witte kleur) en op vuil dat zich op de plaatjes kan hebben opgehoopt. Als er geen aanslag zichtbaar is, de cel opnieuw monteren. Als er wel aanslag is, proberen deze te verwijderen met behulp van een tuinslang. Als deze methode niet slaagt, een plastic of houten gereedschap gebruiken om het op de plaatjes vastzittend vuil te verwijderen (gebruik geen metalen gereedschap om te voorkomen dat hun beschermlaag wordt beschadigd). Aanwezige kalkaanslag op de cel wijst op een buitengewoon hoog kalkgehalte in het zwembadwater. Als u dit niet kunt verhelpen, zult u de cel periodiek moeten reinigen. De beste manier om dit probleem te voorkomen bestaat uit het handhaven van de chemische samenstelling van het water volgens de aanbevolen concentraties.
Reiniging met zuur: deze methode moet uitsluitend worden gebruikt in moeilijke gevallen, wanneer het spoelen niet volstaat om de meeste aanslag te verwijderen. Voor de reiniging met zuur de algemene stroomvoeding van de AquaRite® UV LS uitschakelen. Neem de cel uit het leidingstelsel. Vermeng azijnzuur of fosforzuur met water (net als voor een ontkalkingsmiddel voor koffiemachines) in een schone plastic bak. ALTIJD ZUUR TOEVOEGEN AAN WATER – NOOIT WATER TOEVOEGEN AAN ZUUR. Voor deze handeling is het streng aanbevolen handschoenen en een veiligheidsbril te dragen. Het niveau van de oplossing in de bak moet de bovenkant van de cel net niet afdekken, zodat het compartiment met de kabelbundel NIET WORDT ondergedompeld. Het kan nuttig zijn om de kabel op te rollen alvorens de cel in de oplossing te plaatsen. Laat de cel enkele minuten in de oplossing en spoel hem vervolgens af met behulp van een tuinslang. Als de aanslag nog steeds zichtbaar is, plaatst u de cel opnieuw in het water en spoelt u hem af. Zet de cel weer op zijn plaats en inspecteer hem af en toe.
Bewaring van de sonde
Het uiteinde van de sonde moet altijd in aanraking blijven met water of een KCI oplossing. Als de sonde zich buiten de meetkamer bevindt, bergt u hem op in de meegeleverde plastic bewaardop (gevuld met water). Als u de bewaardop kwijt bent, bewaart u de sonde afzonderlijk in een glazen of plastic bakje, waarin het uiteinde van de sonde onder water moet staan. De sonde moet altijd in vorstvrije omstandigheden worden bewaard.
Controleer de verbindingskabel tussen het beeldscherm en de stuurkast.
Controleer of de zekering 4 A niet defect is (in de stuurkast).
Controleer de stroomvoeding: 210-230 V\~ 50Hz.
Als het probleem aanhoudt, contact opnemen met uw installateur/zwembadspecialist.
Te veel chloor
Controleer en/of wijzig de instelling van de chloorproductie.
Controleer de redox-regeling als uw systeem een automatisch redox-controlesysteem heeft.
Controleer de redox-sonde en kalibreer deze zo nodig.
Het gewenste productieniveau wordt niet bereikt door de hydrolyse
Controleer het zoutgehalte in het water (afhankelijk van het model).
Controleer de staat van de cel (deze kan kalkaanslag of vuil bevatten).
Reinig de cel volgens de instructies.
De flowdetector controleren en zo nodig reinigen.
Controleer of de cel niet versleten is (neem contact op met uw installateur/zwembadspecialist).
Cel met kalkaanslag in minder dan 1 maand
Erg hard water met een hoge pH en een hoge totale alkaliteit (de pH en de totale alkaliteit van het water in evenwicht brengen en aanpassen).
Controleer of het systeem automatisch van polariteit wisselt (zie beeldscherm).
Het is onmogelijk een vrij chloorniveau te bereiken van 1 ppm
De filtratieduur verlengen.
Het chloorproductieniveau van de elektrolyse verhogen.
Controleer het zoutgehalte in het water (zie tabel Chemisch evenwicht van het water).
Controleer het cyaanzuurniveau van het zwembad (zie tabel Chemisch evenwicht van het water).
Controleer of de uiterste gebruiksdatum van de reageermiddelen van uw testkit niet verstreken is.
Pas de chloorproductie aan naarmate de temperatuur en het aantal gebruikers van het zwembad.
Pas de pH aan zodat deze altijd een waarde heeft onder 7,8.
AL3 alarm: pH doseringspomp uitgeschakeld
De maximum tijd om de ingestelde pH waarde te bereiken is voorbij. De pH doseringspomp is uitgeschakeld om overdosering en verzuring van het water te voorkomen.
Voer de volgende controles uit:
Controleer of de container met de pH-vloeistof niet leeg is.
Controleer of de op het apparaat afgelezen pH overeenstemt met de pH van het zwembad (gebruik hiervoor een pH analysekit). Als dit niet het geval is, de pH-sonde kalibreren of zo nodig vervangen.
Controleer of de pH-pomp normaal functioneert.
Controleer de instelling van de correctietijd.
Om deze melding te verwijderen en de dosering te resetten, 3 seconden op de cirkel van de pH-aflezing drukken.
Op het beeldscherm verschijnt de indicatie LOW
Controleer het evenwicht en het zoutgehalte van het water.
Controleer of de cel geen kalkaanslag heeft en maak deze eventueel schoon.
Zie "Het gewenste productieniveau wordt niet bereikt door de hydrolyse".
Watertemperatuur te laag.
Witte vlokken in het zwembad
Dit gebeurt bij een slecht waterevenwicht en wanneer het water zeer hard is.
Het waterevenwicht herstellen, de cel controleren en zo nodig reinigen.
Op het beeldscherm verschijnt de indicatie FLOW
Controleer de mechanische flowdetector en de gasdetector.
Controleer of de filterpomp normaal functioneert.
Controleer of de leidingen niet dicht of verstopt zijn (gesloten kraan, volle mand of voorfilter, enz.).
Controleer of de zekering 4 A niet defect is.

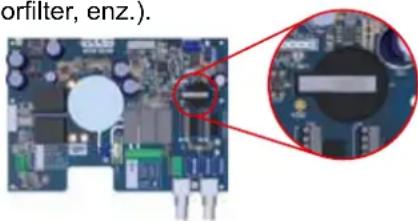

De batterij vervangen
Maak de kabels los die aan de elektronische uitbreidingskaart zijn geschroefd.
Schroef de elektronische uitbreidingskaart los.
Schroef de zwarte afdekking los van de elektronische hoofdkaart.
Vervang de batterij (type CR2032).
Schroef de zwarte afdekking, de uitbreidingskaart en de kabels weer vast.
EN UITSLUITINGEN VOOR LANDEN VAN DE EUROPESE UNIE
Voor de HAYWARD®-producten geldt een garantie van 3 jaar vanaf de aankoopdatum voor alle materiaal- of fabricagefouten. Indien u gebruik wilt maken van deze garantie, moet u het aankoopbewijs waarop de aankoopdatum vermeld staat meesturen. We raden u daarom aan uw rekening te bewaren.
In het kader van zijn garantie zal HAYWARD® kiezen om tot herstelling of vervanging van de defecte producten over te gaan, voor zover deze zijn gebruikt in overeenstemming met de instructies van de gebruikershandleiding en voor zover deze niet zijn gewijzigd en uitsluitend originele HAYWARD®-onderdelen en -componenten bevatten. De garantie geldt niet voor schade die te wijten is aan vorst en chemicaliën. Alle andere kosten (transport, arbeidsloon, enz.) zijn uitgesloten van de garantie.
HAYWARD kan niet aansprakelijk worden gesteld voor directe of indirecte schade die voortvloeit uit een verkeerde installatie, aansluiting of gebruik van het product.
Om uw recht op garantie uit te oefenen en de reparatie of de vervanging van een product aan te vragen, moet u contact opnemen met uw leverancier.
Geen enkel apparaat dat naar onze fabriek wordt teruggestuurd, zal worden aanvaard zonder onze voorafgaande schriftelijke toestemming.
De garantie geldt niet voor slijtbare onderdelen.
Het onderhoud van onderstaande slijtbare onderdelen van de zoutelektrolyse is nodig afhankelijk van hun geschatte levensduur:
- Titaan cel: 8000 uur
- UV-lamp: 8.000 uur
- Pakkingset (titaan cel, sondehouder): 2 jaar
- Santoprene slang (peristaltische pomp) - Membraan (elektromagnetische pomp): 2 jaar
- Sonde (pH, Rx, geleidbaarheid, vrij chloor): 1 jaar (garantie 6 maanden)
10. MILIEU-INFORMATIE
Voorziening voor afgedankte elektrische en elektronische apparatuur van professionals. In overeenstemming met Richtlijn 2012/19/EU betreffende het beheer van afgedankte elektrische en elektronische apparatuur moet deze pomp naar een selectief inzamelpunt worden gebracht.
==> Voor meer informatie kunt u contact opnemen met uw distributeur.
Goed beheer van elektrische en elektronische apparatuur helpt schade aan het milieu en de volksgezondheid te voorkomen.

In overeenstemming met Richtlijn 2006/66/EG van het Europees Parlement en de Raad van 6 september 2006 inzake batterijen en accu's, alsook afgedankte batterijen en accu's, geeft het symbool bij deze handleiding aan dat de in de pomp ingebouwde batterij apart moet worden ingezameld.
Als de batterij het einde van zijn levensduur heeft bereikt, moet deze worden verwijderd en ingeleverd bij een selectief inzamelpunt.
Op de vorige pagina ziet u hoe u de batterij vervangt.
