GEBRUIKSAANWIJZING AquaRite NEO LS HAYWARD

Het niet in acht nemen van deze instructies kan leiden tot zwaar letsel of zelfs de dood.

HET APPARAAT IS UITSLUITEND BESTEMD VOOR ZWEMBADEN

⚠ WAARSCHUWING – Lees de instructies in deze handleiding en op het apparaat aandachtig. Het niet in acht nemen van deze instructies kan letsel veroorzaken. Dit document moet worden overhandigd aan iedere zwembadgebruiker, die het veilig zal bewaren.

⚠ WAARSCHUWING – Voor elke ingreep eerst de stroomtoevoer van het apparaat afsluiten.

⚠ WAARSCHUWING – Alle elektrische aansluitingen moeten worden uitgevoerd door een erkende vakbekwame en professionele elektricien en met inachtneming van de in het land van installatie geldende normen of, bij gebrek daaraan, in overeenstemming met de internationale norm IEC 60334-7-702.

⚠ WAARSCHUWING – Controleer of het apparaat is aangesloten op een tegen kortsluiting beveiligd stopcontact. Het apparaat moet ook worden gevoed via een geïsoleerde transformator of een aardlekschakelaar (RCD) met een nominale reststroom van hoogstens 30 mA.

⚠ WAARSCHUWING- Zorg ervoor dat er geen kinderen met het apparaat kunnen spelen. Hou uw handen en ongewone voorwerpen ver van de openingen en van de beweegbare onderdelen.

⚠ WAARSCHUWING – Controleer of de voor het apparaat vereiste voedingsspanning overeenstemt met die van het netwerk en of de voedingskabels geschikt zijn voor de voeding van het product.

⚠ WAARSCHUWING – De chemicaliën kunnen inwendige en uitwendige brandwonden veroorzaken. Om dood, ernstig letsel en/of materiële schade te voorkomen: Bij onderhoud of service aan dit apparaat persoonlijke beschermingsmiddelen (handschoenen, bril, masker...) dragen. Dit apparaat moet in een voldoende geventileerde ruimte worden geinstalleerd.

⚠ WAARSCHUWING – Het apparaat moet niet in werking zijn als er in de cel geen waterdebiet is.

⚠ WAARSCHUWING – De cel moet in een goed geventileerde omgeving worden geïnstalleerd om gevaarlijke waterstofconcentratie te voorkomen.

WAARSCHUWING - Om het risico van elektrische schokken te verminderen, moet u geen verlengsnoer gebruiken om het apparaat aan te sluiten op de netspanning. Maak gebruik van een wandstopcontact.

⚠ WAARSCHUWING – Het gebruik, de reiniging of het onderhoud door kinderen van minstens acht jaar of door personen met beperkte lichamelijke, zintuiglijke of mentale vaardigheden of met weinig ervaring of vakkennis mag uitsluitend worden toegelaten na deze personen de geschikte instructies te hebben gegeven en onder het passende toezicht van een verantwoordelijke volwassene ter verzekerking van een volledige veiligheid en ter voorkoming van alle risico's. Dit apparaat moet buiten bereik van kinderen worden gehouden.

⚠ WAARSCHUWING – Gebruik uitsluitende originele Hayward® onderdelen.

⚠ WAARSCHUWING – Als de voedingskabel beschadigd is, moet deze door de fabrikant, zijn klantenservice of personen met een vergelijkbare vakbekwaamheid worden vervangen om gevaar te voorkomen.

⚠ WAARSCHUWING – Het apparaat mag niet worden gebruikt als de voedingskabel beschadigd is. Want dit kan een elektrische schok veroorzaken. Een beschadigde voedingskabel moet door de klantenservice of personen met een vergelijkbare vakbekwaamheid worden vervangen om gevaar te voorkomen.

HAYWARD

1. BESCHRIJVING VAN HET APPARAAT 4

2. INHOUD VAN DE VERPAKKING 4

3. INSTALLATIE VAN HET APPARAAT 5

3a. Overzicht van de globale installatie en stroomverbruik 5

3b. Wandinstallatie 6

3c. Aansluiting van de elektronische kaart 6

3d. Bekabeling van de stuurkast 7

3e. Installatie van de cel en van de mechanische flowdetector

4a. Afbeelding en beschrijving van het startscherm

4b. Menu elektrolyse / hydrolyse

4c. Configuratie van de stuurkast

1. AANSLUITINGEN EN INSTELLINGEN VAN DE OPTIES 11

5a. Installatie en lancering van de optie pH

5b. Installatie en lancering van de optie Rx

5c. Installatie en lancering van de optie temperatuur

5d. Installatie en lancering van de Wifi-module

1. BESCHRIJVING VAN DE BERICHTEN / MELDINGEN

2. CHEMISCH EVENWICHT VAN HET WATER

3. PROBLEEMOPLOSSING

4. BIJLAGEN

9a. Configuratie van de beveiliging van de cel

1. GARANTIEVOORWAARDEN

EN UITSLUITINGEN VOOR LANDEN VAN DE EUROPESE UNIE

1. MILIEU-INFORMATIE

2. CONFORMITEITSVERKLARING

Het elektrolyseapparaat AquaRite® Neo (LS inbegrepen) van het zwembad is een systeem voor de chemische behandeling en desinfectie van het water en voor automatische pH-regulering. Het kan dit alles op afstand sturen met de opties Wifi of Ethernet.

Waterbehandeling:

AquaRite® Neo: De chloor wordt geproduceerd door elektrolyse van water met een laag zoutgehaite. De elektrolysecel produceert natriumhypochloriet (vloeibare chloor) vanaf 3 g zout per liter. Chloor bestrijdt en elimineert bacteriën, virussen en pathogenen en oxideerd de in het water aanwezige organische stoffen. Het gebruikte natriumhypochloriet zet zich na enkele uren weer om in zout.

AquaRite® Neo Low Salinity: Hiermee kunt u uw zwembadwater efficiënt behandelen door elektrolyse en hydrolyse van zout water. Om le functioneren vereisl het elektrolysetoostel een zeer laag zoutgehaite (1,5 g zout per liter) van het zwembadwater. De cel produceert natriumhypochloriet (vloeibare chloor) en vrije radicalen met sterkere desinfectiekrachten dan natriumhypochloriet. De chloor en de vrije radicalen bestrijden en elimineren bacteriën, virussen en pathogenen en oxideren de in het water aanwezige organische stoffen. Het gebruikte natriumhypochloriet zet zich na enkele uren weer om in zout.

De boccalgale hoorwoodel oboor voor can correcto behandeling van zuoombachwate vanseert naarmate net aantal zvommers, het aantal weringeuren van de titrate, de regovat, de waterconductor, de waterwallad en do handewing van de juiste chemische overwielt van het water.
1. Aucere di product le inviziellen si cui titersystemi non un zavvati di quest mai aegyescend inermi di informazioni non naturalecan, most i conted concerni nel cui beznegli zawnechbauer di u sables sul geven nur il klasen, stabilare, affician jordie oodigi e ratichecken van de stene aangelad reckem non zavvati dal zool beseit.
De cinkoprodukte (in gai af 15), de alaman, de gematen waarden van pld. Its en temperature worden waargeven en geachtatssend op het schwem.

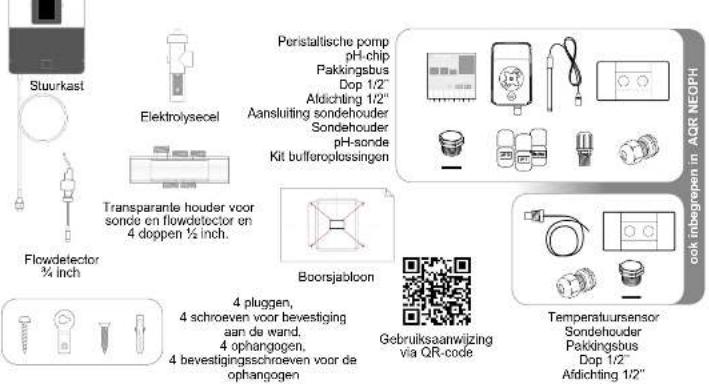

1. INHOUD VAN DE VERPAKKING


Stuurkast Elektrolysecel Peristaltische pomp pH-chip Pakkingsbus Dop 1/2" Aansluiting sondehouder Sondehouder pH-sonde Kit bufferoplossingen Aldichting 1/2" Flowdetector ½ inch Transparantie houder voor sonde en flowdetector en 4 doppen ½ inch. Boorsjabloon 4 pluggen, 4 schroeven voor bevestiging aan de wand, 4 ophangogen, 4 bevestigingsschroeven voor de ophangogen Gebruiksaanwijzing via QR-code Temperatuursensor Sondehouder Pakkingsbus Dop 1/2" Aldichting 1/2" ook inbegropen in AQR NEOPH

* Neo AquaRile Pagina 4 van 18 Pagina 5 van 16AquaRile
Gebruik uilstuitend vervangingsonderdelen van de Hayward* merken Gebruik uitsuitend vervangingsonderdelen van de Hayward

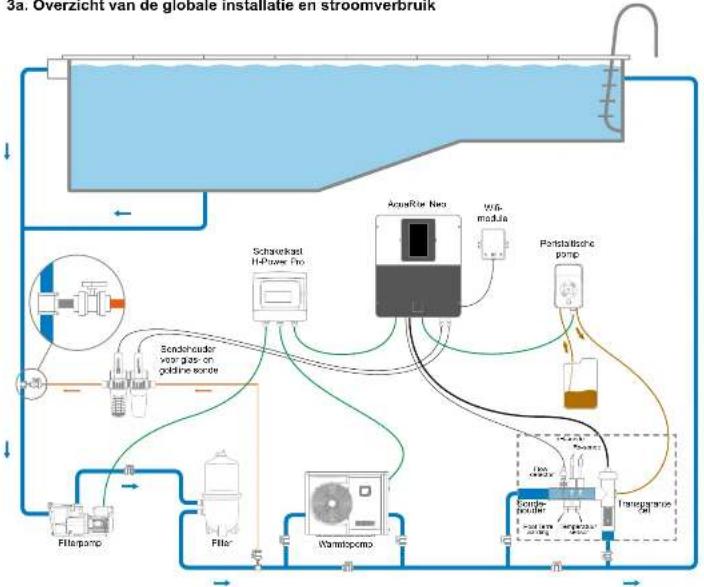

3a. Overzicht van de globale installatie en stroomverbruik

Maximaal verbruik en productie
⚠ Het is aanbevolen om voor de stuurkast gebruik te maken van een getimede aardlekschakelaar van 16 A.

Product Maximaal verbruik g Cih
AQR-NEOPH-08 65W 8
AQR-NEO-16 / AQR-NEOPH-16 120W 16
AQR-NEO-22 / AQR-NEOPH-22 130W 22
AQR-NEO-33 / AQR-NEOPH-33 150W 33
AQR-NEO-50 / AQR-NEOPH-50 150W 50
AQR-NEO-1LS	120W	Equiv 15
AQR-NEO-2LS	150W	Equiv 30
AQR-NEO-3LS	150W	Equiv 45

*Neo

merken

HAYWARD

3b. Wandinstallatie

Zonder het deksel te openen, de 4 ogen vastschroeven aan achterziide van de stuurkast.
- De plaats van de 4 ogen markeren met behulp van het boorsjabloon. - 4 gaten in de wand boren en daarin de 4 pluggen aanbrengen.
De 4 bevestigingsschroeven in de wand bevestigen en het apparaat verticaal ophangen met de connector van de cel naar onderen.

De stuirkast moet in de technische ruimte geïnstalleerd worden (droog, gematigde temperatuur, geventileerd). Pas op, zuurdampen kunnen uw apparaat onherroepelijk beschadigen. Bewaar de behandelingsproducten daarom op de juiste plaats. De filterpomp van het zwembad loskopplen alvorens te beginnen met de installatie. De installatie moet in overeenstemming met de in het land van installatie geldende normen worden uitgevoerd. De stuirkast moet geïnstalleerd worden op een horizontale afstand van minstens 3,5 meter (of meer als de plaatselijke regelgeving dit vereist) van het zwembad, op minder dan 1 meter van een beveiligd stopcontact en op minder dan 4,5 meter van de plaats bestemd voor de cel. De stuirkast moet verticaal worden geplaatsl, op een vlakke ondergrond, mel de kabels naar bedenen. Aangezien de behuizing van deze stuirkast ook dient voor de afvoer van warmte (dissipatie van warmte van inwendige onderdelen), is het belangrijk dat de ruimte aan de vier zijden vrij blijft. De stuirkast niet achter en scheidingswand of in een gesloten ruimte marteren. Alvorens de stuirkast op zijn plaats te bevestigten, controleren of de voedingskabel lang genoeg is om het beveiligde stopcontact te bereiken en of de celkabel lang genoeg is om de cel te kunnen installeren. Alle metalen componenten van het zwembad kunnen op dezelfde aardleiding worden aangesloten, in overeenstemming met de plaatselijke regelgeving.

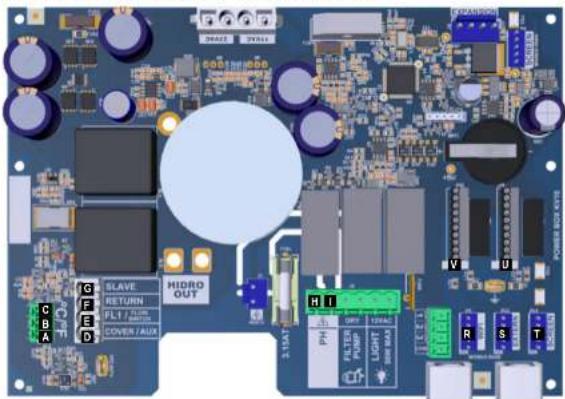

3c. Aansluiting van de elektronische kaart

Het zwarte dekse! voratijderen door do 4 schroevan met een schroevendraier los le draaien.

△ Sluit de sensoren zorgvuldig aan.

Een slechte aansluiting kan het apparast definitief beschadigen.

SALVE RETURN FL1 / 500 COVER / AUX HIDRO OUT V U R S T PH FILTER PUMP LIGHT MAX 2.1VAT H I HII V D G F E D C B A

* Neo AquaRile Pagina 6 van 18 Pagina 7 van 16AquaRile

Gebruik uitsluitend vervangingsonderdelen van de Hayward ^e merken Gebruik uitsluitend vervangingsonderdelen van de Hayward

HAYWARD

Aansluiting op de ingangen:

Kaat Naam Beschrijving Aansluitklemmen Type Ingang / uitgang
Hood	°C	Temperatuurserre	A-3-C	Roet, peel, awert
Hood	COVER/AUX	Detectie afdekking geelben	D-F	Drug contact
Hood	FL1/FLOW SWITCH	Mecharische flowofector	E-F	Niet-gepolariseerd drug contact
Hood	SHAVE	Aansluitbok voor mestor-of svolvo kost	G-F	Drug contact
Hood	PH	Pristaltische of olickromagnolische injadizopomp	H-I	Luitgang Spanning 230 VAC 5 A max
Hood	SCRRENN	Schem op afstand (optioneel)	R	Modbus RS465 V. baven n. bentonc road / vij / peel / proof / awert
Hood	WIFI	Wili of ethernet module (optioneel)	S	Modbus RS465 V. baven n. bentonc road / vij / peel / proof / awert
Hood	EXTERN	Standard communicaticonnector	T	Modbus RS465 V. baven n. bentonc road / vij / peel / proof / awert
Hood	PH	Aansluiting pfl-chip, marketing en LED links	U	5 VDC
Hood	RX	Aansluiting Rx-chip (optioneel), marketing en LED links	V	5 VDC

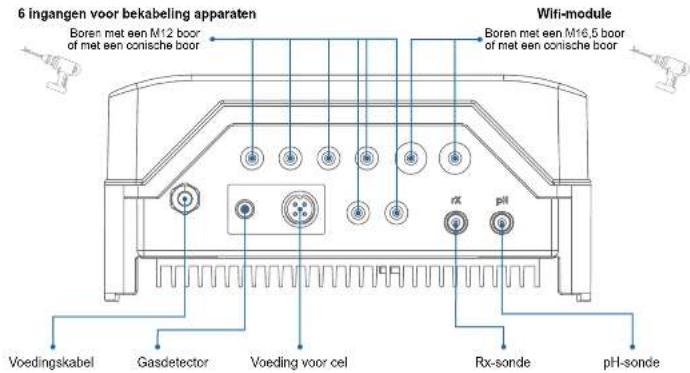

3d. Bekabeling van de stuurkast

6 ingangen voor bekabeling apparaten Boren met een M12 boor of met een conische boor Wifi-module Boren met een M16.5 boor of met een conische boor Voedingskabel Gasdetector Voeding voor cel Rx-sonde pH-sonde

*Neo

merken

HAYWARD

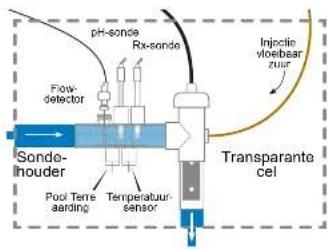

3e. Installatie van de cel en van de mechanische flowdetector

pH-sonde Rx-sonde Flow- detector Sonde- houder Pool Terre aarding Temperatuur- sensor Injectie vloebaar zuur Transparante cel

△
De installatie is voorzien van 2 beveiligingen: de mechanische flowdetector en de gasdetector in de cel.
i
In geval van installatie met een leidingdiameter van 50 mm, het informatieblad losse onderdelen raadplegen voor de voorlijmbare adapters.

Installatie en aansluiting van de cel (zie schema):

• De celhouder verticaal monteren (bij een horizontale installatie, a.u.b. de bijlagen van de handleiding raadplegen om de programmering van de stuurkast aan te passen).
• De cel in een by-pass monteren.
• De voedingskabel onder de stuurkast aansluiten op de 4-pin connector en de gasdetector op de RCA-connector.

Installatie en aansluiting van de mechanische flowdetector:

• De houder van de flowdetector voor de cel en in de by-pass monteren.
• De flowdetector vastschroeven op de 34 builtenschroefdraad.
• De rode en zwarte kabels aansluiten op de klemmen ☉ en ☺ van de elektronische kaart.

Het apparaat is ontworpen om permanent te zijn aangesloten op een beveiligd stopcontact. De AquaRite Neo moet niet worden losgekoppeld van de stroomvoeding, behalve tijdens onderhoud van de zwembadapparatuur of wanneer het zwembad moet worden afgesloten (overwintering).

Zodra de parameters van het water binnen de aanbevolen waardenbereiken liggen, kunt u het apparaat inschakelen.

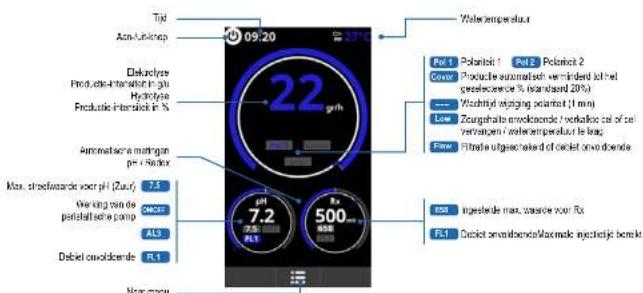

4a. Afbeelding en beschrijving van het startscherm

Tijd Aon-Udnoop Dehulcyze Produkt-interluit in glu Hydrolyze Produkt-interluit in % Aminotacte meringen pH 1.500 Max. stradwonde voor pH (Zaury) Verking van de pelstalt solte pump AL3 Debel onvoldende FL1 Near many 09:20 22 gm pH 7.2 FL1 Rg 500 Color temperature Polatix1 - NLLP Polatix2 Cover Producie automaktief ver mindered uitHEL gelefectorese % (transbend 20%) Wachrijd upziging polatix1 (1 mm) Low Zeoghalto envektonde/vektalko zel of cel verlangen/veletemperatu be leak Flow Filtrate uitgeseteked of outlet onvoldende FL3 Ingestende max. wende voor fix FL4 Outlet onvoldende/Maxmalde injectijk bij bewite

4b. Menu elektrolyse / hydrolyse
De uitvoorproducte hengel af van de geodesector en die foudesector.

Elektrolyse / Hydrolyse: Programmering van de funzies van elektrysser / hydrolyse.

Niveau: Gewerste Chicproductie (glu) voor de elektryse. Gewerste Chicproductie (%) voor de hydrolyse.

Boost: Continue filmsge gedurende 24 nur op maximale internacht Automatische tungschakeling nour de geprogrammocrice strazenous. Tijders de borsperiode kan die Rechts sliding gedaactivend worden

Afdeik: Verwijdering van het % van de chnaïproductie wanneer de afdekking gesloten is. Wanneer de afdekking gesloten is. Is een 100% weking van de elektrolyse niet nodig. Pas het verwijderings % van de chkoeproductie aan.

HAYWARD

HAYWARD

4c. Configuratie van de stuurkast

TijdenInfo: het systaam regsteerd de gabelde wiedingprijden van de cel en vermeid deze op die schem. Het geldel tussen beskjeansdert mousen met het aanke reactiv van de teller. Systoeminfo: Informatie over de beschikbare softwareverke van het TFT-schern en van de wiedingsmodule Het maopant-ID nodig voor de configuratie van de WIFI verbinding van het systaam wordt ook aangegeven.

5. AANSLUITINGEN EN INSTELLINGEN VAN DE OPTIES

5a. Installatie en lancering van de optie pH

• Het deksel openen en de pH chipkaart aansluiten op de PH sleuf (zie alinea 3C).
  De doseerpomp aansluiten op het pH klemmenblok met behulp van een kabelwartel (zie alinea 3C en 3D) en het deksel weer sluiten.
• De sonde met zijn houder in de leiding monleren en de sonde aansluiten op de stuurkast (zie alinea 3D).
• De instructies van de pH-kit volgen voor de injectie van de vloelstof.
• De stuurkast uit, en opnieuw inschakaleo met de schakelaar.
• De staatkast uit- en opniew inschakelen met de schakelaar.
• Het menu Metingen verschijnt automatisch voor de instelling van de instelwaarde en voor kalibrering.

⚠️ De levenaduur van de sende a 1 jaar. Het is aanbevden deze af jaar te versangen.

Werking doseerpomp voor pH vloeistof:

• De pomp start afhankelijk van de instelwaarde ingevoerd in het menu Metingen - Instelwaarden - pH minus (instelwaarde < pH van het water).
• Standaard is de maximale tijd voor dosering 120 min om verzuring van het water te voorkomen (AL3).
• De injectiemodus is de proportionele modus: 10 minuten AAN (variabel naarmate het verschil tussen de gemeten waarde en de instelwaarde) + 5 minuten UIT (vast).
• Het is mogelijk de doseerwijze te veranderen van zuur naar basis (raadpleeg uw installateur).
  • De pomp is uitgerust met een aan/uit schakelaar

De Sartoprena slang van de paristatische pomp heeft een leven natuur van 2 jaar. Het is aanbevolen deze ook jaar te vervangen.

① Vi nevenen de injektie van zwaanzaal aan om normatie en passen te voor komen.

Configuratie van de pH instelwaarde:

Metingan:
instelling van de instebwaren
Instalwaarden:
Instehwaarden voor ik van de meringen
Bepaling van de instorwaarden:
Социальная сан-деталей грамы (сост. изки ресеями) De standaerowaente is 7.2.

* Neo AquaRile Pagina 10 van 18 Pagina 11 van 16AquaRite

Gebruik uitsluitend vervangingsonderdelen van de Hayward ^e merken Gebruik uitsluitend vervangingsonderdelen van de Hayward

*Neo

merken

HAYWARD

Kalibrering van de pH-sonde:

⚠️ De kalbreringsprosecure atfd hacinen met een Raad ca.

Kalbrering pH:

Kalbrering van de pH-bonde: serbovoren om de 2 meander nach anderde bel oversteigeren

Buffer

Kollbrering met bufferoplossingen ibuffloroplossingen pH7 / pH10

nuitally, volg de instructiva in / slappen die aktial ser verschinen (sochem Stao 1 van Tuesport de 10 stars)

Reset cal:

De optie Reset Cal vast alle eerder uitgevoerde kalbreningen

Manual:

Handmalige kalbring: hormice kunnen de sendes op 1 punt worden ingestoid (zonder bufferplossing) - alleen aanbevolen voor het bijstolen van kleine stafkingen.

Zunder de acacia dat het water te balen, regel in met behulp van de plijks plusmln de waargegeven waarde, zocal deze overaarsdant met de referentewaarde (lichteter of ander meetapparaat).

5b. installatie en lancering van de optie Rx

• Het deksel openen en de Rx chipkaart aansluiten op de RX sleuf (zie alinea 3C).
  De sonde met zijn houder in de leiding monteren, de sonde aansluiten op de stuurkast (zie alinea 3D) en de deksel
  sluiten.
• De stuurkast uit- en weer inschakelen met de schakelaar.
• Het menu Metingen verschijnt automatisch voor de instelling van de instelwaarde en voor kalibrering.

⚠️ De leverduur van de sonde a 1 jaar. Had is aanbeelde deze ook jaar de vervangen

Werking van de redox module:

- Wanneer de redox optie is aangesloten. start de elektrolysecel zodra de gemeten redoxwaarde onder de instelwaarde daalt.

Configuratie van de Rx instelwaarde:

Methan

Instelling van de instelvaarden
Instelwassarden
Instelwaarden voor ik van de modingen.
Bepaling van de leste waarden:
Configuate van do Idabel niveaus voor deze parameter.

B) 20130617494853515100 mV

Neo AquaRite Pagina 12 van 10 Pagina 13 van 16AquaRite

Gebruik uilstuitend vervangingsonderdelen van de Hayward* merken Gebruik uitsuitend vervangingsonderdelen van de Hayward

HAYWARD

Kalibrering van de Rx-sonde:

⚠️ De kallbringsprosecure altijd beginnen met een Reset cal.

5c. Installatie en lancering van de optie temperatuur

• Het deksel openen en de temperatuursensor aansluiten met behulp van een kabelwartel (zie alinea 3C en 3D) en het deksel weer sluiten.
• Configureer de temperatuursensor in de stuurkast.
  ① De temperatuurwaarde verschijnt rechtsboven in het schem.

Configuratie van de temperatuursensor in de stuurkast:

Val bevachtwand in
Neem contact op met u
nsatate.

5d. Installatie en lancering van de Wifi-module

• Het deksel openen en de stuirkast doorboren met een boor van 16,5 (zie alinea 3D).
• De connector van de Wifi-kabel doorvoeren en de kabelwartel aanbrengen.
• De witte Wifi connector aansluiten op de WIFI sleuf (zie alinea 3C) en de deksel sluiten.
• Het menu Network verschijnt automatisch in het menu Configuratie.
• Configureer de WiFi-verbinding in de stuurkast en op uw telefoon of op de website.

Controls of the 2 LEDS van de Wil-encible interbed control, branden alternate de verbinding to make vis de application of vis de website.

Configuratie van de verbinding op uw telefoon en/of website:

△ Warveer de module eenmaal verbonden is met het Wij-netwert en de twee LLDS continu branden (aat). Nunt a zich insterijven op eelwerten, heyeers, te of en de applicatie rispond. Poozwaich

Hou uw knoopbunt ID bij de hand (In het menu Voedingsmodule) en volg het inschrifvingsproces. U kunt de OR code scannen en daarna in het Inschrifformular kopikrom plaksen

Na uw inschrijving kunt u sle paramiere van uw elaunkst opeland beweken en sluren met Hayward Poolwatch.

De application Hayward Poolwatch is beschikbaar via App Store en Google Play en grada.

△ De module accepten alsen uit met een frequente van 2.4 GHz.

HAYWARD

P1/P2	Werkingspateriteit van de cel. De cel keert automatisch de polariteit om voor een zelfreinijzing.
COV	De detectie van de afskicking geelt aan dat de afskicking gesloten is. De productie wordt automatisch vormindord tot de waarde geregistred in het manu Elektrolyse.
FL1/FLOW	Geen debiet in de installte. De mechanische flowdetector en de gasdetector controleren en zeker stefen dat de druk correct is:- Controleer de mechanische flowdetector en de gasdetector.- Controleer of de filterpomp wel functioniert- Controleer of de leidingen niet verstout zijn (gesloten krazn, volle imand of voorfilter, enz.).- Controleer of de zekering 4A niet defect is.
LOW	Het apparaat berelei het geweielste productieriveau niet. Dit kan aan meerdere factoren te wijlen zijn:- gebriek aan zoult- verkaalda en- versloten cel (controleer de unonteller)- lage waterdien temperature- De modistale tijc om de pH instatewaarde te bereiken te voorbij. Da pH Zuur ooseringspomp is uitgeachsteed om overdoering en voorzuring van het water to voorvaren. Voor de volgende controes uit:- Controleer of de container met de pH vloestof niet leeg is.- Controleer of de op het apparaat afgelazen pH overrestaats met de pH van het zwemtad (gebruik een pH testkit). Als die niet het geval is, die pH-sonde kalibreten of zo modig vervangen.- Controleer of de pH-pomp normaal functioniert.- Controleer de installing van de correchtyd.Om deze meling te vervolsten en de doscing te resetzen, drukt u 3 seconden op de "karug" facts.
AL3

Het water moet beslist handmatig in evenwicht worden gebracht VOORDAT het apparaat in werking wordt gesteld.

De onderstaande label geeft een overzicht van de door Hayward aanbevolen concentraties. Het is belangrijk om het water regelmatig te controleren en deze concentraties te handhaven om corrosie of beschadiging van de oppervlakken te beporkon.

Chemie Aanbevolen concentraties
Zur 3,8 oz, 1,5 oz voor salinity modelen
Vrij shower 0,5 tot 20 ppm
pl 1,2 oz, €
Coventuur postibilitary	max. 20 oz 56 ppm(Vinje alleen stabelbaar le coummer het mindig is)0 ppm voor een hemerwaanbad
Totals alkredijn 90 vol 120 ppm
Woorhandeld 200 vol 100 ppm
Maserdien ze 0 ppm
Indice de langerje	-0,5 tot 0,2 (2 g vanwijk 0)

Neo AquaRite Pagina 14 van 10 Pagina 15 van 16AquaRite

Gebruik uitsluitend vervangingsonderdelen van de Hayward ^e merken Gebruik uitsluitend vervangingsonderdelen van de Hayward

*Neo

merken

HAYWARD

HAYWARD

Controleer de verbindingskabel tussen het beeldscherm en de stuurkast. Controleer of de zekering 4 A niet defect is (in de stuurkast). Controleer de stroomvoeding: 220-230 V, 50/60 Hz. Als het probleem aanhoudt, contact opnemen met uw installateur/zwembadspecialist.

To veel chloor

Controleer en/of wijzig de instelling van de chloorproductie. Controleer de redox-regeling als uw systeem een automatisch redox-controlesysteem heeft. Controleer de redox-sonde en kalibreer deze zo nodig.

Het gewenste productieniveau wordt niet bereikt door de elektrolyse

Controleer het zoutgehalte in het water (afhankelijk van het model). Controleer de staat van de cel (deze kan kalkaanslag of vuil bevation). Reinig de cel volgens de instructies. De owdetector controleren en zo nodig reinigen. Controleer of de cel niet versleten is (neem contact op met uw installateur/zwembadspecialist).

Cel met kalkaanslag in minder dan 1 maand

Erg hard water met een hoge pH en een hoge totale alkaliteit (de pH en de totale alkaliteit van het water in evenwicht brengen en aanpassen). Controleer of het systeem automatisch van polariteit wisselt (zie beeldscharm).

Het is onmogelijk een vrij chloorniveau te bereiken van 1 ppm

De Itratieduur verlengen.

Het chloorproductieniveau van de elektrolyse verhogen. Controleer het zoutgehalte in het water (zie tabel Chemisch evenwicht van het water).

Controleer het cyaanzuurniveau van het zwembad (zie tabel Chemisch evenwicht van het water).

Controleer of de uiterste gebruiksdatum van de reageermiddelen van uw testkit niet verstreken is. Pas de chloorproductie aan naarmate de temperatuur en het aantal gebruikers van het zwembad.

Pas de pH aan zodat deze altijd een waarde heeft onder 7,8.

Witte vlokken in het zwembad

Dit gebeurt bij een slecht waterevenwicht en wanneer het water zeer hard is. Het waterevenwicht herstellen, de cel controleren en zo nodig reinigen.

Vervanging van de batterij

Schroef het deksel los via de 4 schroeven en zoek naar de plaats van de batterij (zie hieronder). Vervang de batterij (type CR2032). Schroef het deksel weer vast met de 4 schroeven.

9. BIJLAGEN

9a. Configuratie van de beveiliging van de cel

Als de cui horizontaal is gemontbeerd, is het nodig de behandiging van de geodebeter van de osel te annularen. Volg die instructies heronder

Gesner Can gredin en drak ap OK

Gn roer Scevica##o ## dnk cp 0K

Valent was brought in: Reem contact op met use installateur

Ca naar het manu Flaw cft nu specien Paddin (2). Druk op OK am de selecte

10. GARANTIEVOORWAARDEN

EN UITSLUITINGEN VOOR LANDEN VAN DE EUROPESE UNIE

Voor de HAYWARD®-producten geldt een garantie van 3 jaar vanaf de aankoopdatum voor alle materiaal- of fabricagefouten. Indien u gebruik wilt maken van deze garantie, moet u het aankoopbewijs waarop de aankoopdatum vermeld staat meesturen. We raden u daarom aan uw rekening te bewaren.

In het kader van zijn garantie zal HAYWARD ^® kiezen om tot herstelling of vervanging van de defecte producten over te gaan, voor zover deze zijn gebruikt in overeenstemming met de instructies van de gebruikershandleiding en voor zover deze niet zijn gewijzigd en uitsluitend originele HAYWARD ^® -onderdelen en -componenten bevatten. De garantie geldt niet voor schade die te wijten is aan vorst en chemicaliën. Alle andere kosten (transport, arbeidsloon, enz.) zijn uitgesloten van de garantie.

HAYWARD kan niet aansprakelijk worden gesteld voor directe of indirecte schade die voortvloeit uit een verkeerde installatie, aansluiting of gebruik van het product.

Om uw recht op garantie uit te oefenen en de reparatie of de vervanging van een product aan te vragen, moet u contact onnemen met uw leverancier.

Geen enkel apparaat dat naar onze fabriek wordt teruggestuurd, zal worden aanvaard zonder onze voorafgaande schriftelijke toestemming.

De garantie geldt niet voor slijtbare onderdelen.

Het onderhoud van onderstaande slijtbare onderdelen van de zoutelektrolyse is nodig afhankelijk van hun geschatte levensduur.

- Titaan cel: 8000 uur

- Pakkingset (tilaan cel, sondehouder): 2 jaar

- Santoprene slang (peristaltische pomp) - Membraan (elektromagnetische pomp): 2 jaar

- Sonde (pH. Rx, geleidbaarheid, vrij chloor): 1 jaar (garantie 6 maanden)

11. MILIEU-INFORMATIE

Voorziening voor afgedankte elektrische en elektronische apparatuur van professionals. In overeenstemming met Richtlijn 2012/19/EU betreffende het beheer van afgedankte elektrische en elektronische apparatuur moet deze stuurkast naar een selectief inzamelpunt worden gebracht.

Good beheer van elektrische en elektronische apparatuur helpt schade aan het milieu en de volksgezondheid te voorkomen.

In overeenstemming met Verordening (EU) 2023/1542 van het Europees Parlement en de Raad van 12 juli 2023 inzake batterijen en afgedankte batterijen, tot wijziging van Richtlijn 2008/98/EG en Verordening (EU) 2019/2020 en tot intrekking van Richtlijn 2006/66/EG, geeft het symbool bij deze handleiding aan dat de in de stuurkast ingebouwde batterij apart moet worden ingezameld.

Als de batterij het einde van zijn levensduur heeft bereikt, moet deze worden verwijderd en ingeleverd bij een selectief inzamelpunt.

Op de vorige pagina ziet u hoe u de batterij vervangt.

12. CONFORMITEITSVERKLARING

Dit product voldoet aan de volgende richtlijnen:

• Laagspanningsrichtlijn 2014/35/EU, IEC 60335-1:2020, EN IEC 60335-1:2023+A11:2023, EN 62233:2008 + IPX4,
• ECM-nichtlijn 2014/30/EU, EN IEC55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021+AC:2022-01.

- RoHS 2011/65/EU

- Wijziging (EU) 2015/863, Verordening (EU) 2024/1781

- WEEE.

Overeenkomstig de EU-verordening 2023/988 inzake algemene productveiligheid, geeft Hayward ^® aan al zijn klanten het volgende mailadres waarop zij al hun vragen en problemen kunnen melden met betrekking tot de producten van Hayward ^® : [e-mail].

* Neo AquaRile Pagina 16 van 18 Pagina 17 van 16AquaRile

Gebruik uitsluitend vervangingsonderdelen van de Hayward ^® merken Gebruik uitsluitend vervangingsonderdelen van de Hayward

*Neo

merken

HAYWARD

ISAQRNEO Rev A 2025

HAYWARD®
