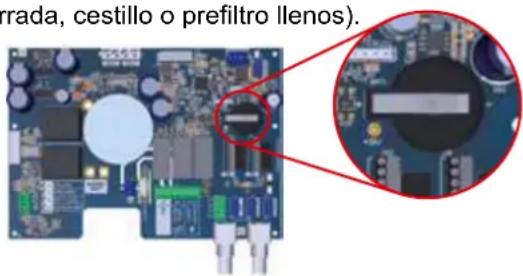

Desconecte los cables de la placa de extensión, desatorníllela, luego retire la cubierta negra de la placa principal para acceder a la pila CR2032. Reemplácela y vuelva a montar todo.

¿La alarma AL3 se muestra, qué hacer?

Esto significa que se ha alcanzado el tiempo máximo de dosificación de pH. Verifique el nivel de ácido, la sonda de pH y la bomba de dosificación. Presione 3 segundos el círculo de lectura de pH para reiniciar.

¿Cuáles son las piezas de desgaste y su vida útil?

Celda de titanio : 8 000 h, lámpara UV : 8 000 h, juntas : 2 años, tubo Santoprene : 2 años, sondas : 1 año (garantía 6 meses).

MANUAL DE USUARIO AquaRite UV LS HAYWARD

ADVERTENCIA: RIESGO ELÉCTRICO. El incumplimiento de estas instrucciones puede originar lesiones graves, incluso la muerte. EL APARATO ESTÁ DESTINADO SOLAMENTE A LAS PISCINAS

ADVERTENCIA – Lea detenidamente las instrucciones de este manual y las que figuran en el aparato. El incumplimiento de las consignas podría originar lesiones. Este documento debe ser entregado al usuario de la piscina, que lo conservará en lugar seguro.

⚠ ADVERTENCIA – Desconecte el aparato de la alimentación de corriente antes de realizar cualquier intervención.

ADVERTENCIA – Todas las conexiones eléctricas deben ser efectuadas por un electricista profesional homologado y cualificado según las normas vigentes en el país de instalación o, en su defecto, según la norma internacional IEC 60334-7-702.

ADVERTENCIA – Compruebe que el aparato está conectado en una toma de corriente protegida contra los cortocircuitos. El aparato debe estar alimentado también por medio de un transformador de aislamiento o un dispositivo diferencial residual (DDR) con una corriente residual nominal de funcionamiento no superior a 30 mA.

ADVERTENCIA – Asegúrese de que los niños no pueden jugar con el aparato. Conserve sus manos, y cualquier objeto extraño, lejos de las aberturas y de las partes móviles.

ADVERTENCIA – Compruebe que la tensión de alimentación requerida por el producto corresponde a la tensión de la red de distribución y que los cables de alimentación están adaptados para la alimentación en corriente del producto.

⚠ ADVERTENCIA – Los productos químicos pueden causar quemaduras internas y externas. Para evitar la muerte, lesiones graves y/o daños materiales: Lleve equipamientos de protección individual (guantes, gafas, máscara...) al realizar la revisión o el mantenimiento de este aparato. Este aparato debe ser instalado en un local suficientemente ventilado.

ADVERTENCIA – El aparato no debe estar en marcha si no hay caudal alguno de agua en la célula.

ADVERTENCIA – La célula debe estar ubicada en un medio bien ventilado de manera que no pueda producirse una acumulación peligrosa de gas hidrógeno.

⚠ ADVERTENCIA – Para reducir el riesgo de choque eléctrico, no utilice alargaderas para conectar el aparato en la toma de corriente. Utilice una toma mural.

⚠ ADVERTENCIA – El uso, la limpieza o el mantenimiento del aparato por parte de niños de ocho años como mínimo o de personas con capacidades físicas, mentales o sensoriales reducidas, así como de personas sin el conocimiento o la experiencia necesarios, solo está permitido si han recibido previamente las instrucciones apropiadas y bajo la correcta supervisión de un adulto responsable para garantizar un uso seguro y evitar cualquier riesgo de peligro. Mantenga el aparato fuera del alcance de los niños.

⚠️ ADVERTENCIA – Utilice sólo piezas de origen Hayward®.

⚠ ADVERTENCIA – Si el cable de alimentación está deteriorado, debe ser reemplazado por el fabricante, su servicio postventa o por personas de cualificación similar, para evitar los peligros.

ADVERTENCIA – El aparato no debe ser utilizado si el cable de alimentación está deteriorado. Podría producirse un choque eléctrico. Un cable de alimentación deteriorado debe ser reemplazado por el servicio postventa o por personas de cualificación similar, para evitar los peligros.

ÍNDICE

1. Generalidades
2. Contenido del embalaje

3Instalación

3a. Vista global de la instalación
3b. Instalación mural
3c. Instalación y conexión de las placas electrónicas
3d. Cableado del equipo
3e. Instalación de la célula y del detector de caudal mecánico

4. Requisitos previos para la puesta en marcha de la hidrólisis

5Funcionamiento

5a. Vista y descripción de la pantalla de inicio

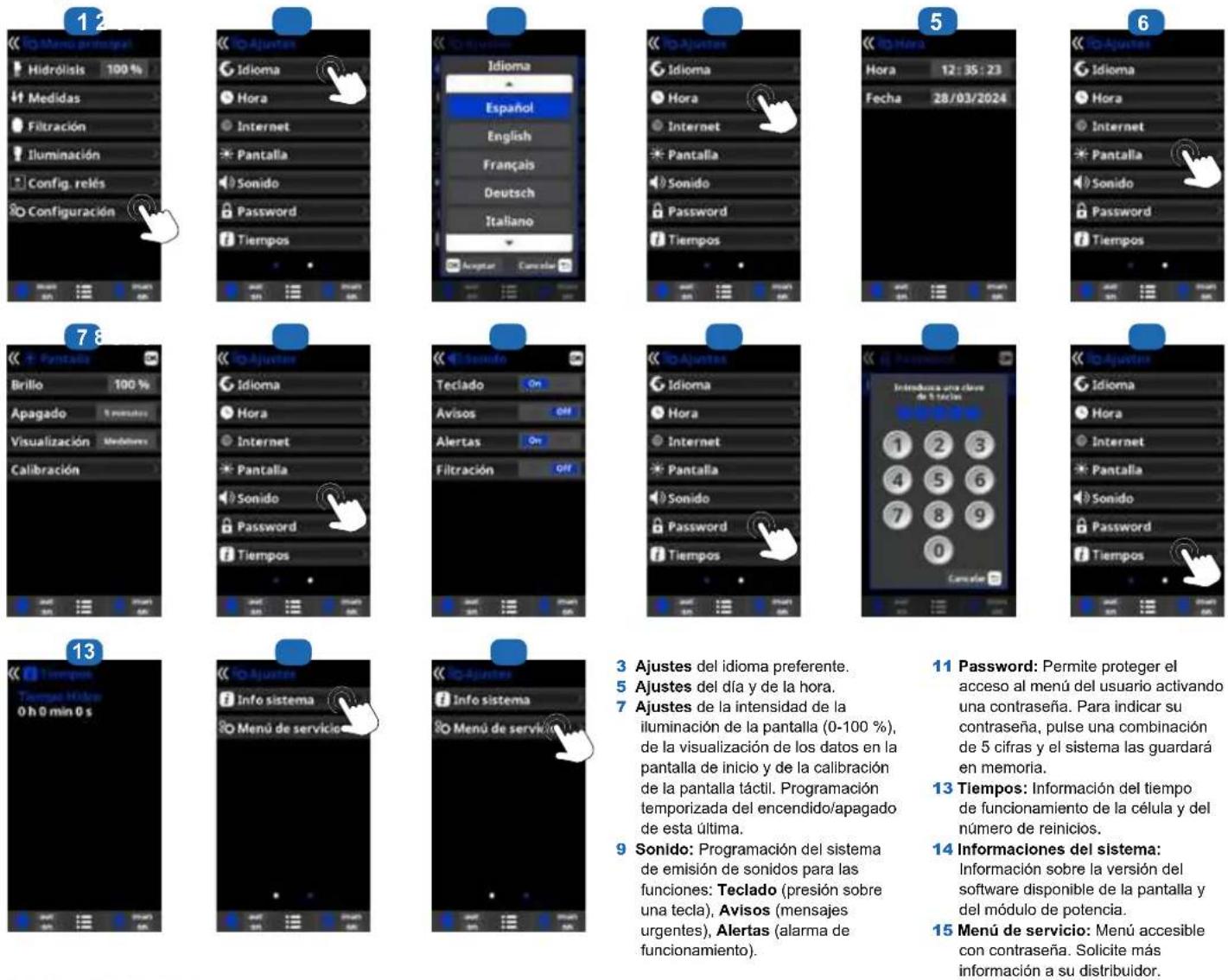

5b. Primera puesta en marcha del aparato
5c. Ajustes
5d. Menú hidrólisis

5e. Instalación y configuración del módulo ultravioleta

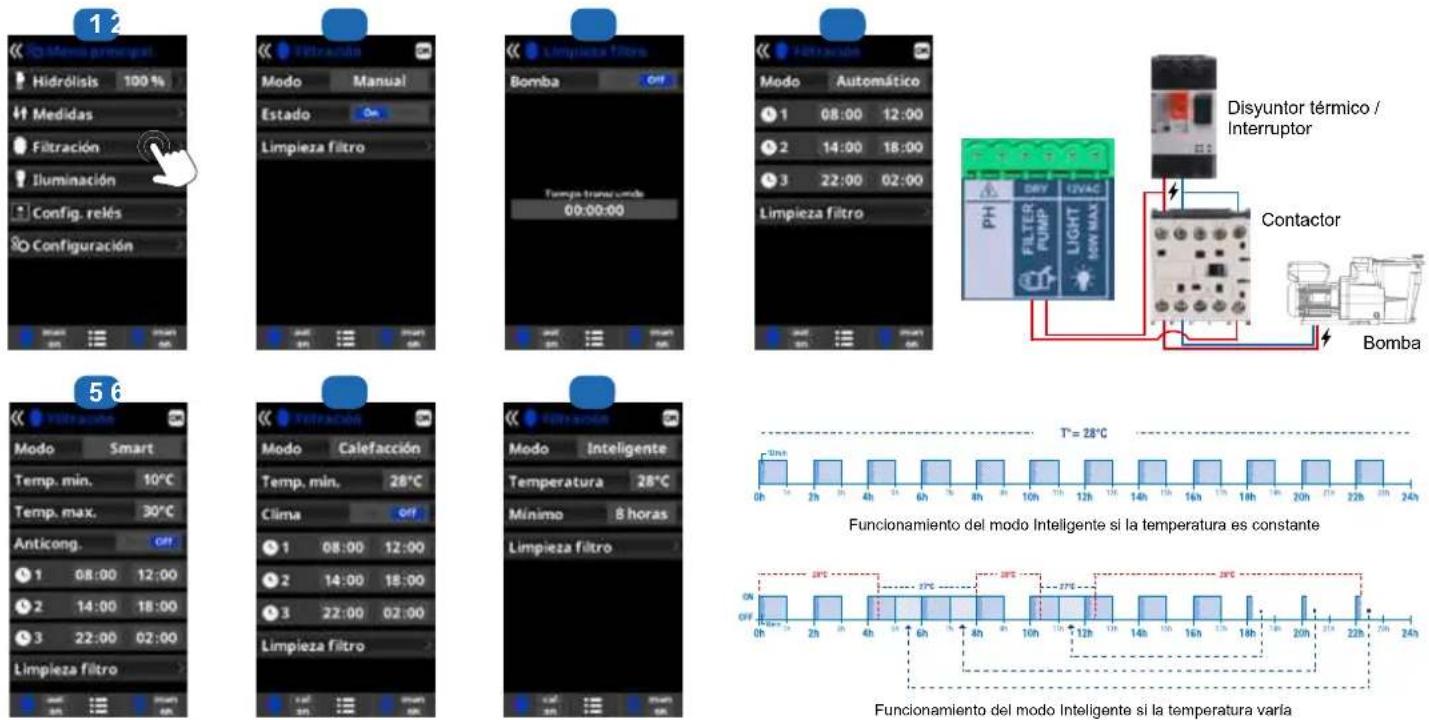

5f. Control de filtración

5g. Control y alimentación de la iluminación
5h. Control de los relés auxiliares

6. Conexiones y configuración de los periféricos

6a. Instalación y puesta en marcha de la opción pH
6b. Instalación y puesta en marcha de la opción Rx
6c. Instalación y puesta en marcha de la sonda de temperatura
6d. Instalación y puesta en marcha de una bomba de calor
6e. Instalación y puesta en marcha de la opción cloro libre (sonda amperométrica)
6f. Instalación y puesta en marcha de la opción cloro libre (sonda de membrana)

6g. Instalación de módulo wifi o Ethernet

6h. Instalación y puesta en marcha de una bomba de velocidad variable

1. Mantenimiento
2. Guía de reparación
3. Condiciones de garantía y exclusiones para los países de la unión europea
4. Información medioambiental

1. GENERALIDADES

El AquaRite® UV LS es un sistema de tratamiento para las piscinas.

Con este módulo podrá tratar eficazmente el agua de su piscina mediante electrolisis e hidrólisis del agua salada. Para funcionar, el clorador salino requiere una concentración de sal (cloruro sódico) débil en el agua de la piscina. El AquaRite® UV LS desinfecta de forma automática su piscina, convirtiendo la sal en cloro libre destructor de las bacterias y algas presentes en el agua. El módulo UV consta de 2 lámparas de 55 W cada. Los rayos UV combaten las algas, desactivan las bacterias, los virus y los microorganismos y eliminan las cloraminas. El cloro se recombina en cloruro sódico. Este ciclo permanente evita la necesidad de tratar su piscina manualmente.

El AquaRite® UV LS es la solución de tratamiento más sana y eficaz para todas las piscinas residenciales.

La cantidad necesaria de cloro para tratar correctamente una piscina varía según cuántas personas se bañen, las precipitaciones, las horas que dura la filtración, la temperatura del agua y lo limpia que esté...

NOTA: Antes de instalar este producto en el sistema de filtración de una piscina o de un SPA, con una terraza o playa adyacente formada por piedras naturales, consulte con un instalador cualificado, que le aconsejará sobre el tipo, la instalación, la estanqueidad (en caso necesario) y el mantenimiento de las piedras colocadas alrededor de la piscina que contenga sal.

2. CONTENIDO DEL EMBALAJE

Equipo

Soporte de sonda y detector de caudal transparente con 4 tapones de 1/2 pulgada

Plantilla de perforación

Célula electrólisis/ hidrólisis

Prensaestopas (X2)

módulo UV

Detector de caudal

NOTICE AQR

Manual de uso

4 tacos,
4 tornillos de fijación mural, 4 ojetes de suspensión, 4 tornillos de fijación de los ojetes

3. INSTALACIÓN

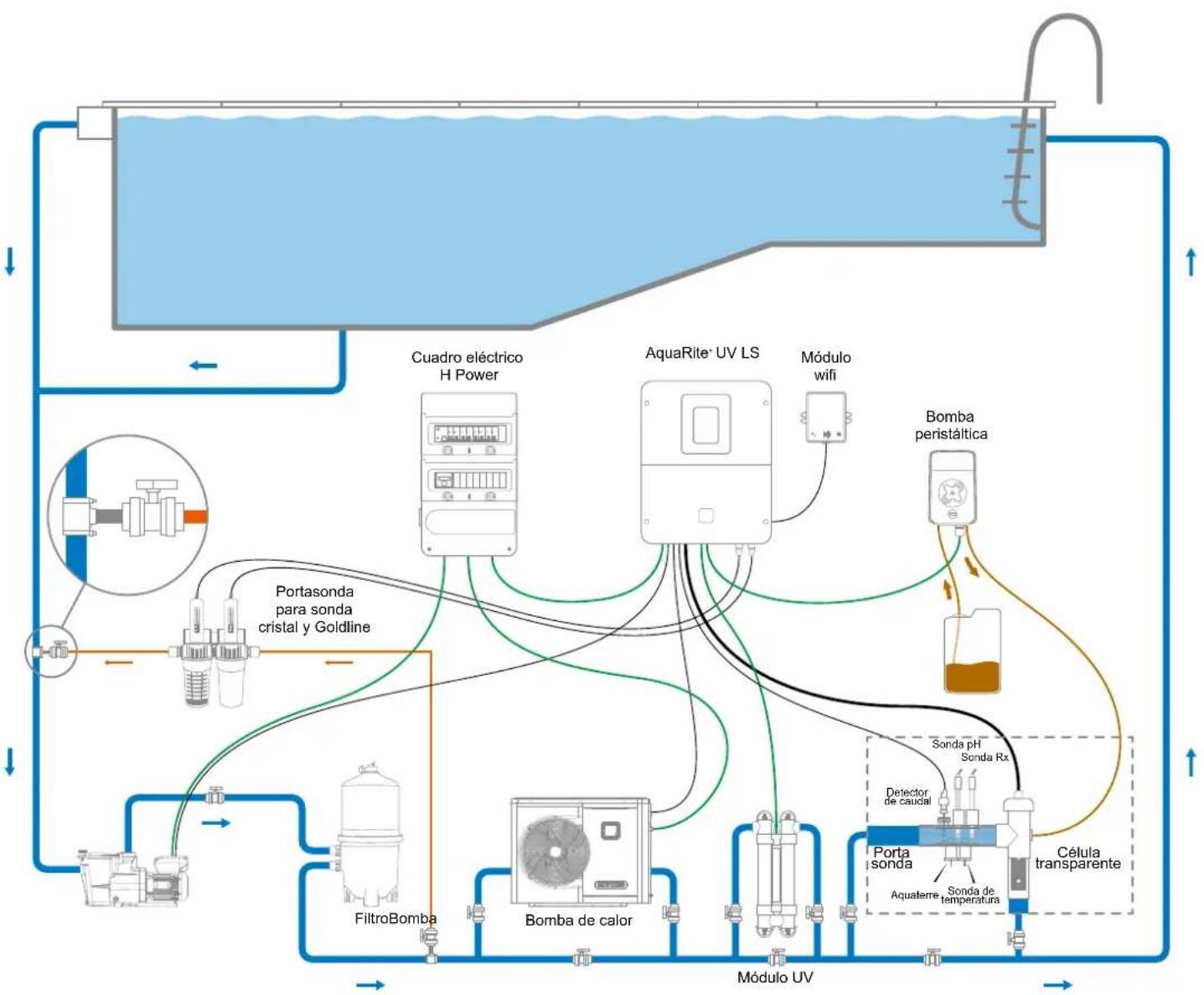

3a. Vista global de la instalación

3b. Instalación mural

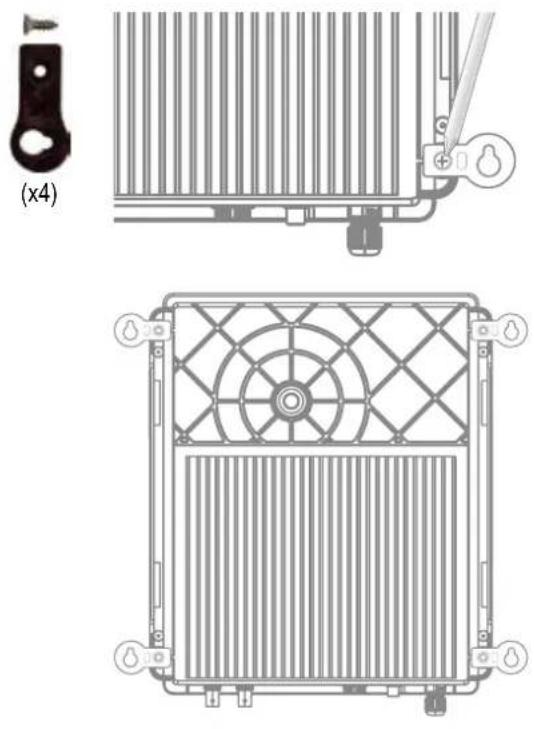

Fije la caja a la pared. La caja debe ser instalada en el local técnico (seco, templado, ventilado). Cuidado: los vapores de ácido pueden deteriorar irremediablemente su aparato. Coloque los depósitos de productos de tratamiento teniendo esto en cuenta.

Desconecte la bomba de filtración de la piscina antes de empezar la instalación. La instalación debe ser realizada en conformidad con las normas vigentes en el país de instalación.

El AquaRite®UV LS debe ser montado a una distancia horizontal mínima de 3,5 metros de la piscina (incluso más, si la legislación local lo exige), a menos de 1 m de una toma de corriente protegida, y a menos de 4,5 metros del lugar previsto para la célula.

La caja debe ser montada a la vertical, sobre una superficie plana, con los cables orientados hacia abajo. Esta caja sirve también para evacuar el calor (disipación del calor de los elementos internos), es importante dejar libres los cuatro lados de la caja. No monte el AquaRite® UV LS detrás de un panel o en un lugar cerrado.

Antes de fijar la caja de control en el lugar previsto, compruebe que el cable de alimentación llega a la toma de corriente protegida y que el cable de la célula llega al lugar previsto para la instalación de la célula.

Todos los componentes metálicos de la piscina pueden ser conectados a una misma toma de tierra, según la reglamentación local.

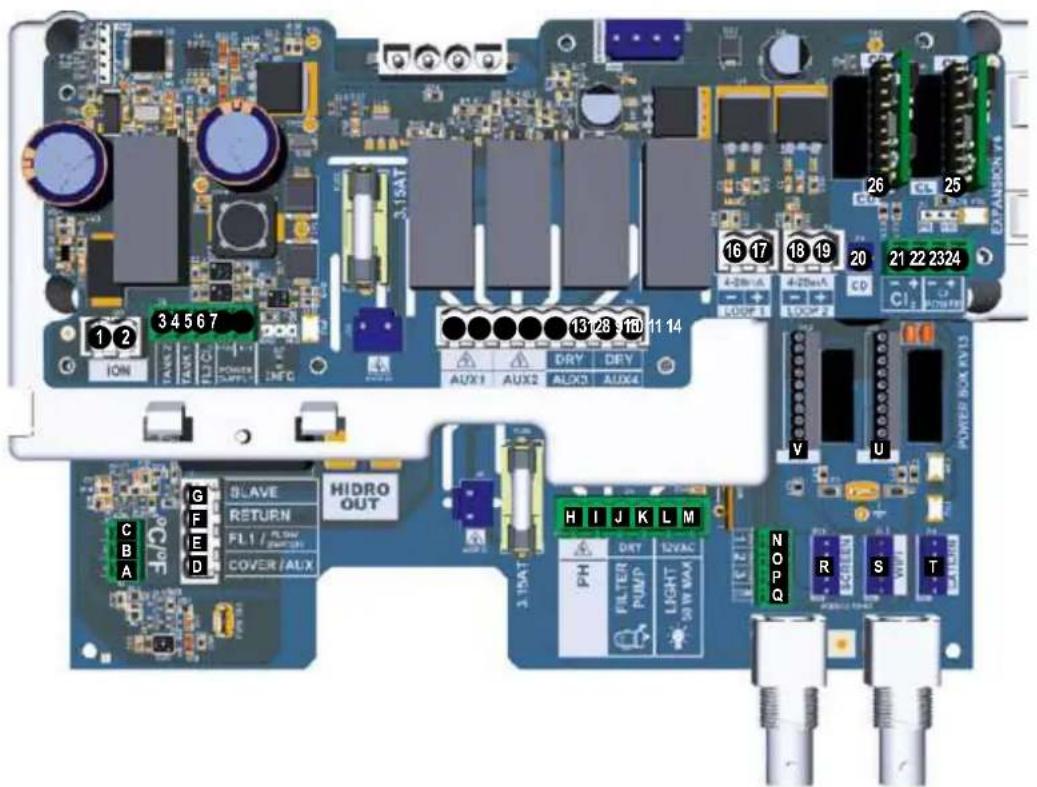

3c. Instalación y conexión de las placas electrónicas

Conecte el AquaRite ^® UV LS en una toma de alimentación eléctrica permanente.

⚠: Este circuito debe estar protegido por un dispositivo diferencial residual (DDR) (corriente residual: 30 mA máx.) y un disyuntor temporizado de 16 A.

Retire la ta desatornilla 4 tornillos destornilla

Retire la tapa blanca desatornillando los 4 tornillos con un destornillador.

Conexión de las entradas:

Placa Nombre Descripción Terminales Tipo de entrada / salida
Principal	°C	Sonda de temperatura (opcional)	A-B-C	Rojo , amarillo , negro
Principal	COVER / AUX	Detector de cubierta cerrada	D-F	Contacto seco
Principal	FL1 / FLOWSWITCH	Detector de caudal mecánico E-F Contacto seco no polarizado
Principal	SLAVE	Bloque de terminales para caja maestra o esclava	G-F	Contacto seco
Principal	PH	Bomba de inyección peristáltica o electromagnética	H-I	Salida de tensión 230 VCA 5 A máx.
Principal	FILTER PUMP	Control de la bomba de filtración	J-K	Contacto seco
Principal	LIGHT 50W	Control y alimentación iluminación	L-M	Salida de tensión 12 VCA 50 W máx.
Principal	VARIABLESPEED PUMP	Control bomba de velocidad variable	N-O-P-Q	Contacto secoV1 - V2 - V3 - Común
Principal	SCREEN	Pantalla desmontable (opcional)	R	Modbus RS465De arriba a abajo: rojo / libre / amarillo / verde / negro
Principal	WIFI	Módulo wifi o Ethernet (opcional)	S	Modbus RS465De arriba a abajo: rojo / libre / amarillo / verde / negro
Principal	EXTERN	Conector de comunicación estándar	T	Modbus RS465De arriba a abajo: rojo / libre / amarillo / verde / negro
Principal	PH	Conexión chip pH (opcional), inscripción y led a la izquierda	U	5 VCC
Principal	RX	Conexión chip Rx (opcional), inscripción y led a la izquierda	V	5 VCC
Extensión	ION	Conector de alimentación del electrodo de cobre (no incluido)
Extensión	TANK1	Detector de fin de bidón 1	3-6	Contacto seco
Extensión	TANK2	Detector de fin de bidón 2	4-6	Contacto seco
Extensión	FL2 CL2	Detector de caudal de sonda cloro libre	5-6-7para amperométrica5 6para membrana	Negro - marrón - azulNegro - rojo
Extensión	AUX1	módulo UV	8-9	Salida de tensión 230 VCA 5 A máx.
Extensión	AUX2	Control y alimentación por relé	10-11	Salida de tensión 230 VCA 5 A máx.
Extensión	AUX3	Control por relé	12-13	Contacto seco
Extensión	AUX4	Control bomba de calor (opción temperatura) o control por relé	14-15	Contacto seco
Extensión	4-20mA LOOP1	Lectura de la sonda de membrana para cloro libre	16-17	+: verde (12 VCA) / - amarillo (4-20 mA)
Extensión	4-20mA LOOP2	Lectura sonda 4-20 mA	18-19	12 VCA 4-20 mA
Extensión	CD	Conexión sonda de conductividad	20
Extensión	CL2	Conexión de sonda amperométrica de cloro libre	21-22
Extensión	CL POWER		23-24
Extensión	CL	Conexión chip CL (opcional) inscripción y led a la izquierda	25	5 VCC
Extensión	CD	Conexión chip CD (opcional) inscripción y led a la izquierda	26	5 VCC

3d. Cableado del equipo

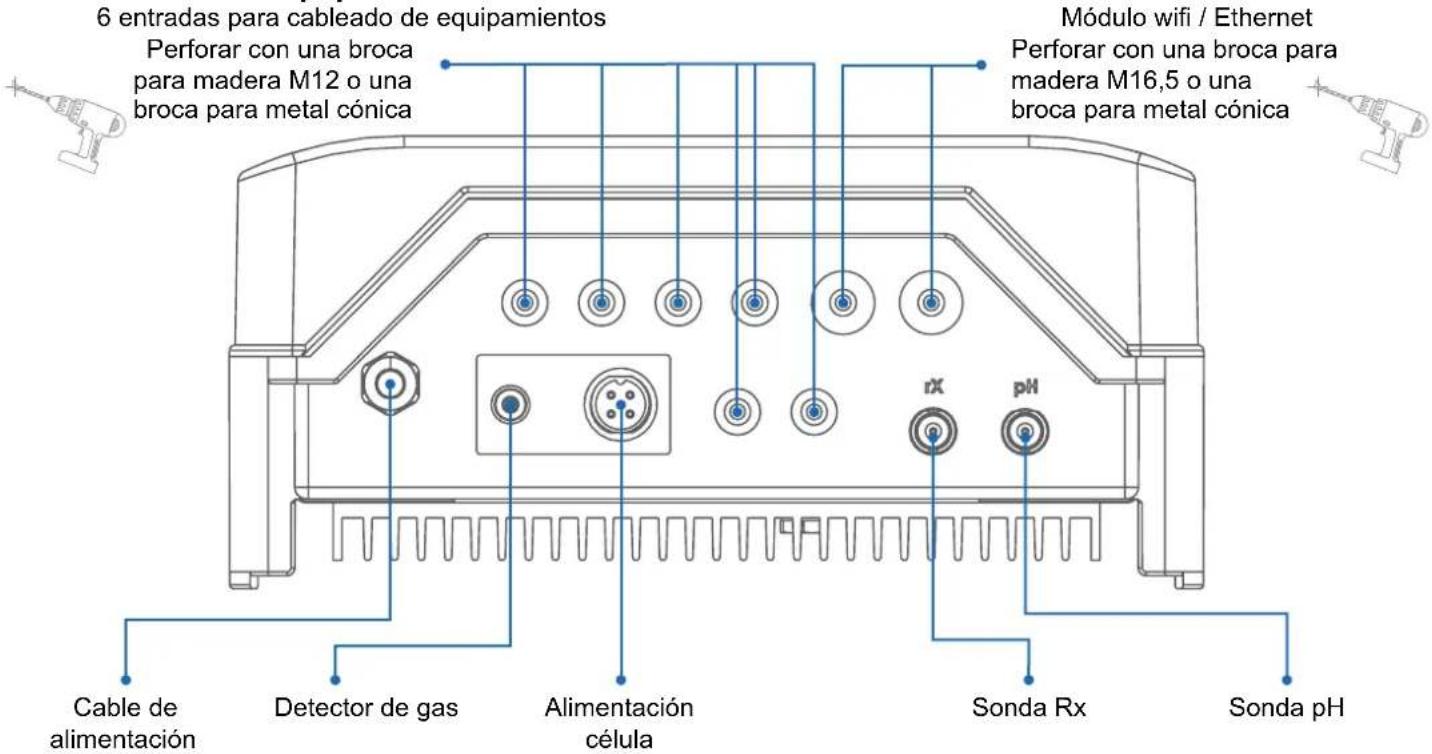

6 entradas para cableado de equipamientos Perforar con una broca para madera M12 o una broca para metal cónica Módulo wifi / Ethernet Perforar con una broca para madera M16,5 o una broca para metal cónica Cable de alimentación Detector de gas Alimentación célula Sonda Rx Sonda pH

3e. Instalación de la célula y del detector de caudal mecánico

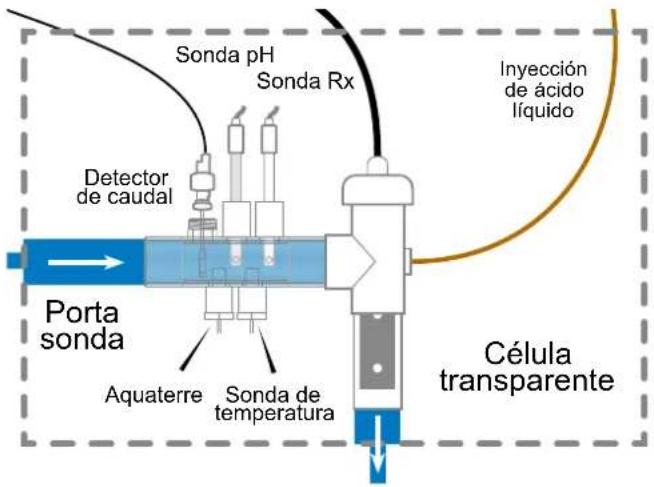

Sonda pH Sonda Rx Detector de caudal Porta sonda Aquaterre Sonda de temperatura Inyección de ácido líquido Célula transparente

Instalación y conexión de la célula (ver esquema 1):

• Instale el soporte de la célula verticalmente (si la instala horizontalmente, póngase en contacto con su instalador para actualizar la programación del equipo).
• Instalar la célula en un bypass.
• Conecte el cable de alimentación debajo del equipo al conector de 4 pines y el detector de gas al conector RCA.

Instalación y conexión del detector de caudal mecánico:

• Instalar el soporte del detector de caudal (parte A) antes de la célula y en el bypass.
• Desenroscar el tapón de protección blanco del detector de caudal mecánico.
• Atornille el detector de caudal en la rosca macho de 3/4".
• Conectar el cable rojo y el cable negro en la placa electrónica, en los bornes E y F.

4. REQUISITOS PREVIOS PARA LA PUESTA EN MARCHA DE LA HIDRÓLISIS

Preparación del agua de la piscina

Para preparar el agua de la piscina para el funcionamiento del AquaRite® UV LS, su composición química necesita estar equilibrada y hay que añadir sal. Esta adición debe realizarse ANTES de activar el AquaRite® UV LS. Algunos ajustes del equilibrio químico de la piscina pueden llevar varias horas. Por lo tanto, es necesario iniciar el procedimiento mucho antes de poner en marcha el AquaRite® UV LS.

Agregación de Sal: Añada la sal varias horas o incluso, si es posible, un día antes de poner en marcha el AquaRite ^® . Respete el nivel de sal recomendado. Mida el contenido de sal entre 6 y 8 horas después de agregarla en la piscina.

NOTA: Si el agua de la piscina no es nueva y/o si puede contener metales disueltos, utilice un agente secuestrante para metales, según las instrucciones del fabricante.

Si su agua era tratada anteriormente con otro producto diferente del cloro (Bromo, Peróxido de hidrógeno, PHMB...) neutralice este producto o reemplace totalmente el agua de la piscina.

Concentración de sal

Utilice la tabla de abajo para determinar la cantidad de sal (en kg) necesaria para obtener las concentraciones recomendadas. Utilice las fórmulas de abajo, si no conoce el volumen de su piscina.

	m^3 (dimensiones de la piscina, en m)
Rectangular	Longitud x anchura x profundidad media
Redonda	Diámetro x diámetro x profundidad media x 0,785
Ovalada	Longitud x anchura x profundidad media x 0,893

La concentración de sal depende del modelo del equipo. Referencia: 3 g/l para equipos de salinidad estándar y 1,5 g/l para los equipos low salinity (visualización en % en la pantalla).

Un nivel bajo de sal reduce la eficacia del AquaRite® UV LS y conlleva una reducción de la producción de desinfectante. El equipo mostrará el mensaje «Bajo» en la pantalla. No hay riesgo de deterioro prematuro del equipo ni la célula.

Una concentración elevada de sal no dañará el equipo ni la célula. Solo le da un sabor salado al agua de su piscina. La sal de su piscina es regenerada de manera permanente y la pérdida de sal durante la temporada es por lo tanto mínima. Esta pérdida resulta principalmente de la agregación de agua necesitada por las salpicaduras, un retrolavado o un vaciado (debido a la lluvia). No se produce pérdida de sal por evaporación.

Tipo de sal a utilizar

Utilice solamente sal para electrolizador conforme con la norma EN 16401. Utilice solamente cloruro sódico (NaCl) con pureza superior al 99%. No utilice sal alimentaria, sal con ferrocianuro de sodio, sal con aditivos antiaglomerantes, ni sal iodada.

Cómo agregar o retirar sal

Para las nuevas piscinas, espere entre 10 y 14 días para que el revestimiento endurezca antes de agregar sal. Ponga la bomba de filtración en marcha, y luego agregue la sal directamente en la piscina, al nivel de las entradas de agua. Mezcle el agua para acelerar el proceso de disolución. No deje que la sal se acumule en el fondo de la piscina. Ponga en funcionamiento la bomba de filtración durante 24 horas, abriendo al máximo la válvula del sumidero para que la sal se disuelva uniformemente en la piscina.

La única manera de disminuir la concentración de sal es vaciar parcialmente la piscina y llenarla con agua dulce.

En la verificación de la concentración de sal, compruebe siempre el estabilizante (ácido cianúrico). Las concentraciones correspondientes tienden a disminuir juntas. Consulte la tabla de abajo para determinar la cantidad de estabilizante a agregar para llevar la concentración a 25 ppm. Agregue estabilizante únicamente si es necesario.

No ponga estabilizante en las piscinas situadas en el interior de un local.

Cantidad de estabilizante (ÁCIDO CIANÚRICO en kg) necesaria para 25 ppm

Concentra-ción actual de estabilizante (ppm)	Volumen de agua en la piscina en m^3 30 37,5 45 52,5 60 67,5 75 82,5 90 97,5 105 112,5 120 127,5 135 142,5 150
0 ppm 0,75	0,94 1,13	1,34 1,53	1,69 1,9	2,09 2,2	3 2,47 2,6	6 2,84 3,0	3 3,22 3,4	1 3,59 3,75
10 ppm 0,45	0,56 0,63	0,81 0,52	1,01 1,	4 1,26 1,3	7 1,48 1,5	9 1,71 1,	32 1,93 2,04	2,16 2,25
20 ppm 0,15	0,19 0,23	0,27 0,31	0,34 0,3	8 0,42 0,4	6 0,49 0,5	3 0,57 0,	61 0,64 0,6	8 0,72 0,75
25 ppm 0 0	0 0 0 0 0	0 0 0 0 0	0 0 0 0 0

Equilibrio químico del agua

El agua debe ser equilibrada imperativamente manualmente ANTES de poner en marcha el aparato.

La tabla de abajo indica las concentraciones recomendadas por Hayward. Es importante controlar su agua con regularidad y mantener estas concentraciones, para limitar la corrosión o la degradación de las superficies.

QUÍMICA CONCENTRACIONES RECOMENDADAS

Sal 1,5 g/l
Cloro libre 0,5 a 2,5 ppm
pH 7,2 a 7,6
Ácido cianúrico (estabilizante)	20 a 30 ppm máximo(Agregue estabilizante sólo si es necesario)0 ppm en piscina de interior
Alcalinidad total 80 a 1	20 ppm
Dureza del agua	200 a 300 ppm
Metales	0 ppm
Índice de Langelier	-0,2 a 0,2 (0, preferentemente)

5. FUNCIONAMIENTO

El aparato está estudiado para estar conectado permanentemente a una toma protegida. El AquaRite® UV LS no debe desenchufarse excepto para realizar el mantenimiento del equipo de la piscina o si debe cerrarse la piscina (invernaje).

Si los parámetros del agua están situados dentro de las franjas recomendadas, puede poner en marcha el aparato.

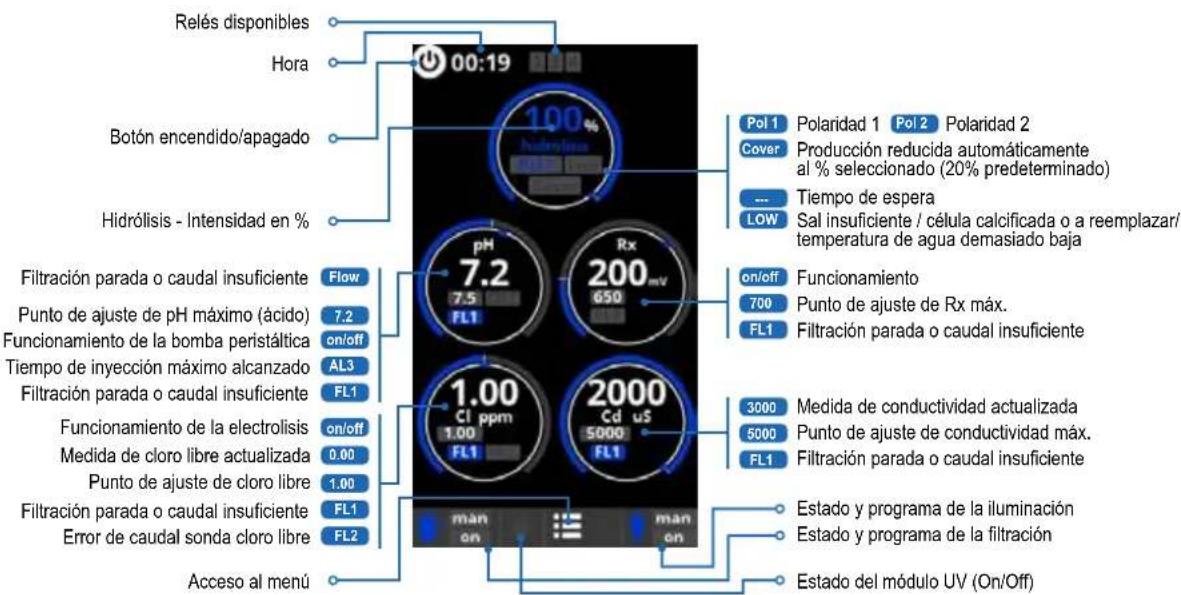

5a. Vista y descripción de la pantalla de inicio

Relés disponibles Hora Botón encendido/apagado Hidrólisis - Intensidad en % Filtración parada o caudal insuficiente Punto de ajuste de pH máximo (ácido) Funcionamiento de la bomba peristáltica Tiempo de inyección máximo alcanzado Filtración parada o caudal insuficiente Funcionamiento de la electrolisis Medida de cloro libre actualizada Punto de ajuste de cloro libre Filtración parada o caudal insuficiente Error de caudal sonda cloro libre Acceso al menú Pol 1 Polaridad 1 Pol 2 Polaridad 2 Cover Producción reducida automáticamente al % seleccionado (20% predeterminado) --- Tiempo de espera LOW Sal insuficiente / célula calcificada o a reemplazar/ temperatura de agua demasiado baja on/off Funcionamiento 700 Punto de ajuste de Rx máx. FL1 Filtración parada o caudal insuficiente 3000 Medida de conductividad actualizada 5000 Punto de ajuste de conductividad máx. FL1 Filtración parada o caudal insuficiente Estado y programa de la iluminación Estado y programa de la filtración man man on on Acceso al menú

5b. Primera puesta en marcha del aparato

Idioma Español English Français Deutsch Italiano Acceptor Cancelar

Seleccione el idioma de preferencia y valide con el botón OK.

00:00 Hora 12:35:27 Fecha 28/03/2024

Valide la hora y la fecha actuales con el botón OK.

5c. Ajustes

3 Ajustes del idioma preferente.
5 Ajustes del día y de la hora.
7 Ajustes de la intensidad de la iluminación de la pantalla (0-100 %), de la visualización de los datos en la pantalla de inicio y de la calibración de la pantalla táctil. Programación temporizada del encendido/apagado de esta última.
9 Sonido: Programación del sistema de emisión de sonidos para las funciones: Teclado (presión sobre una tecla), Avisos (mensajes urgentes), Alertas (alarma de funcionamiento).

11 Password: Permite proteger el acceso al menú del usuario activando una contraseña. Para indicar su contraseña, pulse una combinación de 5 cifras y el sistema las guardará en memoria.
13 Tiempos: Información del tiempo de funcionamiento de la célula y del número de reinicios.
14 Informaciones del sistema: Información sobre la versión del software disponible de la pantalla y del módulo de potencia.
15 Menú de servicio: Menú accesible con contraseña. Solicite más información a su distribuidor.

5d. Menú hidrólisis

⚠️ La filtración debe estar en marcha para que pueda activarse la electrólisis.

12 Hidrolisis 100% Medidas Filtración Iluminación Config. relés Configuración

Nivel 100 % Choque Off Modo No Cubierta Off

Nivel 100 % Choque Off Modo Re Cubierta Cm Reducción 90 %

Nivel 100 % Choque Modo Cubierta Reducción 20 %

1 Hidrólisis: Programación de las funciones de hidrólisis.

2 Nivel: Producción de cloro (%) deseada.

3 Cubierta: Activación de la seguridad de cubierta cerrada.

Reducción: % de producción de cloro cuando la cubierta está cerrada (20% predeterminado).

4 Choque (Súper Cloración): Pulse On

5 Choque validación: Producción continua de cloro durante 24 horas (con el nivel de producción ajustado al máximo). Solicitud de activación con o sin control redox.

5e. Instalación y configuración del módulo ultravioleta

Compruebe que ha instalado el módulo UV en una derivación y antes de la célula.
⚠️ La función UV viene configurada en ON. Se enciende en cuanto está activa la filtración.

Abra la cubierta y conecte el módulo UV en el AUX1 (ver párrafo 3C).

Configuración del módulo UV:

1 Vaya al menú Ultravioleta para ver el estado de la lámpara.
2 Appuyer sur On/Off pour allumer ou éteindre la lampe

El tiempo de trabajo parcial corresponde a la duración de la última puesta en marcha de la lámpara UV.

El tiempo de trabajo total corresponde a la duración acumulada de los tiempos de trabajo de la lámpara.

Se recomienda limpiar el cuarzo todos los años para que la lámpara UV funcione mejor

1 Hidrólisis 100% Ultravioleta Medidas Filtración luminación Config. relés Configuración

2 Ultraversion Estado Ow Tiempo de trabajo portal 0 h 0 min 0 s Tiempo de trabajo total 0 h 0 min 0 s

5f. Control de la filtración

La filtración debe estar en marcha para que se activen la electrolisis y las mediciones.

1 Modos de filtración
2 Manual: Permite encender y apagar manualmente el proceso de filtración.
3 Limpleza de filtro: Este modo permite realizar el contralavado del filtro.
4 Automático: En este modo, la filtración se enciende en función de las franjas horarias que permiten ajustar la hora de comienzo y de final de la filtración. Las franjas horarias deben definirse en un ciclo de 24 h (un día).
4 Smart: Modo activado si y solo si la sonda de temperatura está conectada. Este modo se basa en el modo automático, con sus tres intervalos de filtración, pero ajustando los tiempos de filtración en función de la temperatura. Para ello, se indican dos parámetros de temperatura: la temperatura máxima, a partir de la cual se determinan los tiempos de filtración por franjas horarias, y la temperatura mínima, por debajo de la cual la filtración será reducida a 5 minutos, duración mínima de funcionamiento. Entre estas dos temperaturas, los tiempos de filtración se escalonan de manera lineal. Es posible activar el modo anticongelación que permite encender la filtración si la temperatura del agua cae por debajo

de 2 °C. 5 Calefacción: Modo activado si y solo si la sonda de temperatura y la bomba de calor están activadas y configuradas. Este modo funciona como el modo automático pero además presenta la posibilidad de funcionar sobre un relé, para el control de temperatura. La temperatura de ajuste se determina en este menú y el sistema funciona con una histéresis de un grado (por ejemplo, si la temperatura de ajuste es de 23 °C, el sistema se pondrá en marcha cuando la temperatura cae por debajo de 22 °C y sólo se parará cuando haya sobrepasado los 23 °C).
Pilotaje de calefacción OFF: La calefacción funciona sólo durante los períodos de filtración configurados.
Pilotaje de calefacción ON: Mantiene la filtración encendida cuando el período de filtración ha transcurrido, si la temperatura es inferior a la de ajuste. Cuando se alcanza la temperatura de ajuste, la filtración y la calefacción se paran y sólo se ponen en marcha en el período de programación siguiente.
6 Intelligente: Modo activado si y solo si la sonda de temperatura y la bomba de calor están activadas

y configuradas. En este modo, el usuario tiene dos parámetros de funcionamiento: Seleccione la temperatura deseada del agua y el tiempo mínimo de filtración (valor mínimo de 2 horas y máximo de 24 horas). La filtración se pondrá en marcha durante como mínimo 10 minutos cada dos horas, para comprobar la temperatura. El tiempo mínimo de filtración seleccionado se divide en 12 secciones que se añaden a los 10 minutos.
Ejemplo 1: En 12 horas, el tiempo está dividido entre las 12 veces al día en que la filtración se pone en marcha para comprobar la temperatura.
Ejemplo 2: (12 horas x 60 minutos) / 12 = 60 minutos cada 2 horas. Esta es la duración de filtración y de calefacción cada 2 horas. Si el tiempo de filtración programado se termina y que la temperatura deseada no ha sido alcanzada, la filtración y la calefacción siguen en marcha hasta que se alcance la temperatura deseada. Para reducir el número de horas de filtración diaria, este tiempo adicional de funcionamiento será descontado de los períodos de filtración siguientes realizados durante el resto de la jornada. (Véase el diagrama de aquí abajo).

5g. Control y alimentación de la iluminación

El equipo proporciona una alimentación de 12 VAC 50 W máx.
La producción de cloro se reduce en 1/3 cuando se activa la iluminación.

12 Hidrolisis 100 % Medidas Filtración Iluminación Config. relés Configuración

Nurimación Modo Van Estado Foco led

Direktivación Modo Man Estado Off Fuco led

Siguiente programa Long. pulso 0,5s

1 Iluminación.
2 Modo Manual (ON/OFF).
3 Modo Automático: Se enciende en función de las franjas horarias que permiten ajustar la hora de comienzo y de final de la iluminación. Las franjas horarias pueden ser configuradas con una frecuencia: diaria, cada 2 días, cada 3 días, cada 4 días, cada 5 días, semanal, cada 2 semanas, cada 3 semanas, cada 4 semanas.

4 Foco LED: Si se utiliza un proyecto LED color, acceda al menú para configurarlo. Selección de los colores: Este menú permite cambiar manualmente los colores y, en función del tipo de proyector LED, programar la longitud de pulso necesaria para el recorrido de los colores y de los programas (predeterminado: 0,5 s, máximo 10 s).

5h. Control de los relés auxiliares

12 ○ Minis primíngal Hidrólisis 100% ↓ Medidas ○ Filtración ○ Iluminación ○ Config. relés ○ Configuración

Config relés Relé auxiliar 1 Relé auxiliar 2 Relé auxiliar 3 Relé auxiliar 4

Bok-roukter 1 Modo Non Estado Off Nombre val on man on

Data oscillator 1 Modo Auto 1 00:00 00:00 Frec. Divide 2 00:00 00:00 Frec. Divide Nombre

Belo cualquier 1 Modo Tempo Tiempo 1 mm Nombre call on man on

6 Mode: Nom Estado: Off Nombre call on man on

6 Radio button 1 Nombre CASCADA Dsi I 2 3 4 5 6 T R 9 0 A B C D E F G H I J R L M N O P Q R S I T U V W X V Z 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Also An Acceptor Cancelar call on mean on

1 Relés auxiliares.
2 Es posible controlar hasta 4 relés auxiliares suplementarios como máximo (juegos de agua, bombas de agua para spa, iluminación de jardín, etc.). Este menú muestra y permite configurar los relés aún disponibles en su equipamiento.
3 Modo Manual (ON/OFF).
4 Modo Automático: Se enciende en función de las franjas horarias, que permiten ajustar la hora de comienzo y de final. Pueden ser configuradas con una frecuencia: diaria, cada 2 días, cada 3 días, cada 4 días, cada 5 días, semanal, cada 2 semanas, cada 3 semanas, cada 4 semanas.

5 Modo Temporizador: Se programa en minutos un tiempo de funcionamiento. Cada vez que se pulsa la tecla del panel frontal asociada al relé, se pondrá en marcha durante el tiempo programado. Esta función se recomienda para el funcionamiento temporizado de los blowers de spa.
6 Nombre de los relés: Es posible dar un nombre individual a los relés auxiliares en relación con la función asociada. Para validar, pulsar OK.

6. CONEXIONES Y CONFIGURACIÓN DE LOS PERIFÉRICOS

6a. Instalación y puesta en marcha de la opción pH

Comenzar siempre el procedimiento de calibración con un Reset Cal.

1 Abra la tapa y conecte la sonda CHIP pH en la ranura PH (véase apartado 3C). Aparecerá automáticamente la lectura del pH y el menú Medidas para ajustar el punto de ajuste y realizar la calibración.
2 Conecte la bomba dosificadora en el terminal de pH utilizando un prensaestopas (véanse apartados 3C y 3D) y cierre de nuevo la tapa.
3 Instale la sonda con su soporte en el tubo y conecte la sonda al dispositivo (véase apartado 3D).
⚠ Siga las instrucciones de la bomba pH para la inyección del líquido.

- La vida útil de la sonda es de 1 año. Recomendamos calibrarla cada mes durante la temporada de uso.

Conexión de la bomba dosificadora de pH:

1 Conecte el filtro de aspiración: introduzca el tubo de aspiración de PVC (transparente) hasta el extremo del conector cónico del filtro de aspiración, enrosque la tuerca de apriete y coloque el filtro de aspiración en el fondo del bidón que contiene el producto químico a dosificar.
2 Conecte los tubos de aspiración y descarga: desenrosque las tuercas de apriete de la bomba, introduzca el tubo de aspiración de PVC (transparente) a la izquierda y el tubo de descarga de PE (opaco) a la derecha hasta el extremo del

Se desaconseja la utilización de ácido como hidrogenosulfato sódico para ajustar el pH de la piscina, especialmente en las regiones áridas, donde el agua de la piscina está expuesta a una evaporación importante y no se diluye corrientemente en el agua de la red. Este ácido puede provocar un aumento de subproductos que podrían deteriorar su electrolizador.

conector cónico y atornille las tuercas de apriete. 3 Conecte la válvula de inyección: desenrosque la tuerca e inserte el tubo de descarga de PE (opaco) hasta el extremo del conector cónico y atornille las tuercas de apriete. Atornille la válvula al soporte que trae la célula con teflón.

Funcionamiento de la bomba dosificadora de pH líquido:

La bomba se inicia con la función del punto de ajuste fijada en el menú Medidas - Set points (puntos de ajuste) - pH ácido (punto de ajuste < pH del agua). Por defecto, el tiempo máximo de dosificación es de 120 min para evitar que se acidifique el agua (AL3). El modo de inyección es el modo proporcional: 10 minutos ON (variable dependiendo de la diferencia entre el valor medido y el punto de ajuste) + 5 minutos OFF (fijo). Es posible dosificar ya sea el ácido o la base (contacte con su instalador). La bomba cuenta con un interruptor marcha/parada.

El tubo Santoprene de la bomba peristáltica tiene una vida útil de 2 años. Recomendamos cambiarlo cada año.

Instalación y conservación de la sonda de pH:

1 La sonda de pH viene envasada «húmeda», protegida en un capuchón de plástico. Las sondas deben permanecer siempre húmedas. Si se dejan

secar las sondas, quedarán inutilizables de forma definitiva (no cubiertas por la garantía) y el kit de análisis del pH será ineficaz.

2 Retire la sonda de pH de su capuchón de protección de plástico y guarde el capuchón para un uso posterior (invernaje o mantenimiento).
3 Introduzca la sonda en el portasonda simple o de doble vaso (en función de las opciones pedidas) y apriete los soportes de sonda para realizar la estanqueidad.
4 Compruebe la estanqueidad durante la puesta en marcha. Realice los diferentes sellados de estanqueidad con teflón, si hace falta.
5 Después de la instalación, compruebe que las sondas estén en contacto permanente con el agua de la piscina. Cuando la bomba de filtración este parada (incluso durante largos periodos), el agua que queda en las canalizaciones es suficiente para proteger las sondas.
Los productos de tratamiento (ácido, etc.) se deben inyectar en último lugar en la línea de retorno del agua, después de cualquier otro equipo (calefacción, célula, etc.). Realice los diferentes sellados de estanqueidad con teflón.
Todos los tipos de ácido (sulfúrico, clorhídrico y mixto) son compatibles. Recomendamos el uso de ácido sulfúrico.

1 Hidrólisis 100 % Medidas Filtración Iluminación Config. relés Configuración

Set points Calibración pH Calibra. Redox Calibración CI Calibración Cd Cal. Temperat.

3 pH acido 7.5 Redox 650 Clora 1.00 Conduct. 5000

El valor por defecto es 7,2.

1 Set points Calibración pH Calibra. Redox Calibración CI Calibración Cd Cal. Temperat. call on man on

24 C:\Users\My.pdf Patrones (2pt) Manual (1pt) Reset cal

Calibracion.pdf Patrones (2pt) Manual (1pt) Reset cal cal on man on

1 Calibración de la sonda de pH: Recomendado cada mes durante la temporada de utilización de la piscina.
2 Calibración con soluciones tamponadas. (soluciones tamponadas pH7 / pH10 / neutro). Siga las instrucciones que aparecen en la pantalla 3.

3 Procedimiento de calibración a seguir en 7 etapas.
4 Calibración manual: Permite ajustar las sondas en 1 punto (sin solución tamponada) - se recomienda sólo para ajustar las pequeñas variaciones de lectura.

5 Sin sacar la sonda del agua, ajuste, con las flechas Arriba / Abajo, la medida mostrada para que coincida con la valor de referencia (fotómetro u otro aparato de medición).

6b. Instalación y puesta en marcha de la opción Rx

Comenzar siempre el procedimiento de calibración con un Reset Cal.

1 Abra la tapa, conecte la sonda CHIP Rx en la ranura RX (véase apartado 3C). Aparecerá automáticamente la lectura de Rx y el menú Medidas para ajustar el punto de ajuste y realizar la calibración.
2 Instale la sonda con su soporte en el tubo, conecte la sonda al dispositivo (véase apartado 3D) y cierre de nuevo la tapa.

12 Mise principal Hidrólisis 100% Medidas Filtración Iluminación Config. relés Configuración

Set points Calibración pH Calibra. Redox Calibración CI Calibración Cd Cal. Temperat.

El valor por defecto es 700 mV.

12 Set points Calibración pH Calibra. Redux Calibración CI Calibración Cd Cal. Temperat.

Catlibra Baden Patrones (1pt) Manual (1pt) Reset cal

Calbira. Redox Patrones (1pt) Manual (1pt) Reset cal

RCA Manual 700 Resistant 700 Resistant Resistant

1 Calibración de la sonda de Redox: Recomendado cada 2 meses durante la temporada de utilización de la piscina.
2 Calibración con soluciones tamponadas. con solución de referencia 465 mV. Siga las instrucciones que aparecen en la pantalla 3.

3 Procedimiento de calibración a seguir en 4 elapas.
4 Calibración manual: Permite ajustar las sondas en 1 punto (sin solución tamponada) - se recomienda sólo para ajustar las pequeñas variaciones de lectura.

5 Sin sacar la sonda del agua, ajuste, con las flechas Arriba / Abajo, la medida mostrada para que coincida con la valor de referencia (fotómetro u otro aparato de medición).

Ajuste del nivel de Redox

El nivel de Redox indica el potencial de oxidación, es decir, el poder desinfectante del agua.

La última etapa de ajuste del AquaRite® UV LS consiste en ajustar el punto de ajuste del Redox.

Para encontrar el nivel óptimo de Redox de su piscina, siga las etapas siguientes:

1 Ponga en servicio el sistema de filtración de la piscina (la sal en la piscina debe disolverse uniformemente).
2 Agregue cloro a la piscina hasta alcanzar un nivel de 1 a 1,5 ppm. Este nivel se alcanza con (aproximadamente 1 a 1,5 g/m³ de agua).
El nivel de pH debe oscilar entre 7,2 y 7,5.
3 Después de 30 min. compruebe que el nivel de cloro libre de la piscina (kit de Test DPD1 manual) está entre 0,8 y 1,0 ppm.

4 Compruebe el valor del Redox que aparece en la pantalla e introduzca este valor como punto de ajuste para regular el Redox.
5 Al día siguiente, compruebe los niveles de cloro libre (kit de Test DPD1 manual) y Redox; aumente / disminuya el ajuste en caso necesario.
No olvide comprobar con periodicidad (cada 2-3 meses) todos los parámetros del agua (véase la tabla Equilibrio químico del agua) y ajustar el punto de ajuste de Redox siguiendo las etapas de arriba.

6c. Instalación y puesta en marcha de la sonda de temperatura

Comenzar siempre el procedimiento de calibración con un Reset Cal.
⚠️ Contacte con su distribuidor para configurar la sonda de temperatura.

1 Abra la tapa, conecte la sonda de temperatura utilizando un prensaestopas en el terminal °C (véanse apartados 3C y 3D) y cierre de nuevo la tapa.
2 Configurar la sonda de temperatura en el menú de servicio. Siga el procedimiento a continuación y contacte con su instalador.
3 El valor de la temperatura aparece en la parte superior derecha de la pantalla.

1 Calibración de la sonda de temperatura Permite ajustar las sondas en un punto.
2 Calibración manual.
3 Sin sacar la sonda del agua, ajuste, con las flechas Arriba / Abajo, la medida mostrada para que coincida con la valor de referencia.

Al activar la sonda de temperatura se accede al modo de filtración Smart.

1 Set points Calibración pH Calibra. Redux Calibración CI Calibración Cd Cal. Temperat

2 Cat Temporal Manual (1pt) Reset cal

3 Tempo Mykushi 24.0 Anakin 1:00 24.0 OK Anakin Blank Blank OK

6d. Instalación y puesta en marcha de una bomba de calor

⚠️ Contacte con su distribuidor para instalar y ajustar una bomba de calor.
1 Abra la cubierta, utilizando un prensaestopas, conecte el cable de la bomba de calor al terminal AUX4 (véanse los apartados 3C y 3D) y cierre la cubierta.

3 Entre en el menú Servicio desde el menú de configuración.
4 Introduzca la contraseña (contacte con su distribuidor para la contraseña).
5 Entre en el menú Extra regs.
6 Seleccione el menú Calefacción.

7 Pulse Config relés.
8 Pulse hasta seleccionar AUX4.
9 En el menú Filtración, aparición automática de la opción del modo Calefacción / Inteligente. Seleccione y configure uno de los dos modos.

Al activar una bomba de calor se accede a los modos de filtración Calefacción e Inteligente.

6e. Instalación y puesta en marcha de la opción cloro libre (sonda amperométrica)

Comenzar siempre el procedimiento de calibración con un Reset Cal.
⚠️ Recomendamos calibrar la sonda de cloro libre con un nivel de cloro alto: entre 1 ppm y 1,2 ppm.

1 Abra la tapa, conecte la sonda CHIP CL en la ranura CL (véase apartado 3C). Aparecerá automáticamente la lectura del cloro y el menú Medidas para ajustar el punto de ajuste y realizar la calibración.
2 Instale la sonda en un bypass, siguiendo las instrucciones de la sonda.
3 Conecte los 3 cables del flotador a la placa de extensión (véase apartado 3C).
4 Conectar los 2 cables de la sonda a la placa de extensión (véase apartado 3C).

5 Inicie la calibración de la sonda.
El flujo debe ser constante en el soporte transparente para una medición óptima.
La vida útil de la sonda es de 1 año. Recomendamos calibrarla cada mes durante la temporada de uso.

12 Set points Calibración pH Calibra. Redox Calibración CI Calibración Cd Cal. Temperat.

Eloisnage C7 Zero étal. (2pt) Manuel (1pt) Reset cal

Cal Cero (2pt) Manual (1pt) Reset cal

1 Calibración del cloro libre: Se recomienda todos los meses durante la temporada de uso de la piscina.
2 Calibración con medidas de referencia (Fotómetro DPD1): Siga las instrucciones en 6 etapas que aparecerán en la pantalla (puntos 4 a 7).
3 Calibración manual: Abra la entrada de agua y espere hasta que el valor de cloro libre que se ve en la pantalla del equipo sea estable. Utilice las flechas Arriba / Abajo para ajustar el valor mostrado hasta que coincida con el valor de cloro libre medido durante el análisis DPD1 (en ppm) y, a continuación, pulse OK.
4 Paso 1 de 6 - Calibración CL del 1 cr punto (0 ppm): Interrumpa el flujo de agua a través de

la sonda y espere a que el valor que se muestra en la pantalla del equipo descienda por debajo de 0,10 ppm (entre 5 y 60 minutos). Pulse OK cuando la lectura sea cercana a cero.

5 Paso 3 de 6 - Calibración CL del 2° punto: Abra la entrada de agua hasta 80-100 litros/h y espere hasta que se estabilice el valor de cloro libre (entre 5 y 20 minutos). Pulse OK cuando el valor sea estable.
6 Paso 5 de 6 - Utilice las flechas Arriba / Abajo para ajustar el valor mostrado hasta que coincida con la concentración de cloro libre medida durante el análisis DPD1 (en ppm) y, a continuación, pulse OK.
7 Paso 6 de 6 - Si no aparece esta pantalla, repita el proceso de calibración.

4.1 4 1.00 1.00

5.1.5 1.00% 1.00%

6f. Instalación y puesta en marcha de la opción cloro libre (sonda de membrana)

Comenzar siempre el procedimiento de calibración con un Reset Cal.
Póngase en contacto con su distribuidor para ajustar los parámetros de la sonda de membrana de cloro libre.
⚠️ Recomendamos calibrar la sonda de cloro libre con un nivel de cloro alto: entre 1 ppm y 1,2 ppm.

1 Abra la tapa, conecte la sonda CHIP CL en la ranura CL (véase apartado 3C). Aparecerá automáticamente la lectura del cloro y el menú Medidas para ajustar el punto de ajuste y realizar la calibración.

2 Configure la sonda de membrana 4-20 mA en el menú de servicio.
3 Instale la sonda en un bypass, siguiendo las instrucciones de la sonda.
4 Conecte los 3 cables del flotador a la placa de extensión (véase apartado 3C).
5 Conecte los 2 cables de la sonda a la placa de extensión (véase apartado 3C).

6 Deje que la sonda se polarice como mínimo durante 24h.
7 Inicie la calibración de la sonda después de 24h de funcionamiento.

El flujo debe ser constante en el soporte transparente para una medición óptima.
La vida útil de la sonda es de 1 año. Recomendamos calibrarla cada mes durante la temporada de uso.

12 Set points Calibración pH Calibra. Redox Calibración CI Calibración Cd Cal. Temperat.

Calibracion C Test DPD1 (1pt) Manual (1pt) Reset cal OK Cancel OK

3 1.00

Calibración CI Calibración raclada con doto-Pole OH para guardia. 1.00°C Acuplan Cancelar Balance OK Cancel

1 Calibración de la sonda de membrana para cloro libre: Se recomienda cada mes durante la temporada de uso de la piscina.
2 Antes de iniciar la calibración, mida el cloro libre de la piscina (en ppm) realizando un análisis DPD1 y clique en Test DPD1.

3 Paso 1 de 3: Introduzca el valor medido durante el análisis DPD1 y pulse OK.
4 Paso 3 de 3: Pulse OK para validar la calibración.

6g. Instalación de módulo wifi o Ethernet

1 Abra la tapa, conecte el módulo wifi en la ranura WIFI (véase apartado 3C). El menú Internet aparece automáticamente en el menú Ajustes. El led testigo de alimentación permanece fijo y el led de la conexión parpadea.

12 Ajustes Idioma Hora Internet Pantalla Sonido Password Tiempos

Internet WIFI Escribir AP Configuración Estado

Internet WiFi No certificado Escribir AP Configuración Estado

Configuration DHCP

7 WIFI Escribir AP Configuración Estado

1 Internet: Cuando el módulo está conectado, encienda el aparato. En el menú Ajustes, aparece un menú Internet.
2 WIFI: Seleccione el menú WiFi para lanzar la búsqueda automática de las redes disponibles.
3 Seleccione la red disponible apropiada.
4 Introduzca la contraseña de esta red con el teclado. Para validar, pulsar OK.
5 Configuración: Si desea configurar manualmente su conexión o si la configuración automática no funciona, puede modificar los parámetros de red en

este menú.

6 Deje el ajuste por defecto DHCP = ON.
7 Estado: Muestra las informaciones de su conexión actual.

8 Hidrálists 100 % Medidas Filtración Iluminación Config. relés Configuración

9 Ajustes Info sistema Menu de servicio

10 Pantalla Mód. potencia Expansión

11 Mod. pushemers Verkjavik V6.255 Dec 9 2023 14:15:00 1st media 0102 0304 0506 0708 090A 080C

Hayward Poolwatch GET IT ON Google Play Download on the App Store Cuando el módulo está conectado a LED encendidos de manera permanente en poolwatch.hayward.fr o en la aplicación Tenga a mano su ID de nodo (pasos 8 a de registro. Desde la aplicación, puede h código QR directamente para registrar la realizada la inscripción, puede supervisa de los parámetros de su AquaRite + con Este módulo solo acepta los wifi co

6h. Instalación y puesta en marcha de una bomba de velocidad variable

Para instalar y controlar una bomba de 3 velocidades, póngase en contacto con su distribuidor.


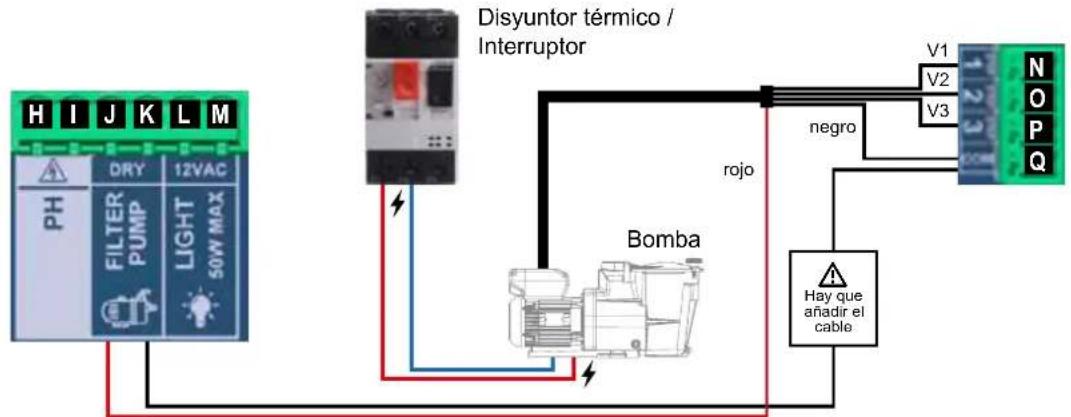

Esquema de instalación de una bomba de velocidad variable en el AquaRite® UV LS

3 Acceder al menú Servicio a partir del menú Configuración.
4 Introducir la contraseña (Póngase en contacto con su distribuidor para la contraseña).
5 Acceder al menú Tipo de bomba.
6 Seleccionar el tipo de bomba. De manera predeterminada, el tipo de bomba es «estándar» (monovelocidad). Si utiliza una

bomba de velocidad variable, seleccione Velocidad variable A, B o C. En este caso, es posible asignar una de las 3 velocidades predefinidas (V1, V2, V3) a la calefacción y cuando la cubierta está cerrada.

i Seleccione la Velocidad Var A para una bomba de velocidad variable.

Después de haber conectado una bomba de velocidad variable, puede usted asignar individualmente a cada período de filtración una velocidad diferente, en función de las necesidades. V1: L, V2: M, V3: R.

Limpleza del filtro: Para limpiar el filtro con una bomba de velocidad variable, es preferible utilizar la velocidad más alta (V3).

7. MANTENIMIENTO

En el transcurso de los 10-15 primeros días, su sistema necesitará más cuidados:

- Compruebe que el pH se mantiene al nivel ideal (7,2 a 7,4).

- Si el pH es excepcionalmente inestable y utiliza mucho ácido, compruebe la alcalinidad (véase la tabla Equilibrio químico del agua).

Si el equilibrio es muy inestable, póngase en contacto con su instalador/especialista de piscina.

NO OLVIDE que el sistema necesita cierto tiempo para adaptarse a su piscina y necesitará otros productos químicos durante los 3-5 primeros días.

La piscina debe tener un mantenimiento regular y los cestillos de los skimmers deben ser vaciados cada vez que sea necesario.

Compruebe también el estado de suciedad del filtro.

AGREGAR AGUA: Prefiera agregar agua por los skimmers, para que el agua pase por la célula antes de llegar a la piscina. No olvide comprobar la tasa de contenido de sal después de haber añadido agua.

BOMBAS DE DOSIFICACIÓN: Compruebe con regularidad el nivel de ácido, para evitar que la bomba funcione en vacío. La bomba de dosificación debe ser comprobada y debe tener un mantenimiento periódico. El tubo Santoprene de la bomba peristáltica tiene una vida útil de 2 años. Recomendamos cambiarlo cada año.

Mantenimiento de la sonda de pH

La sonda debe estar limpia y sin aceite, sin depósitos químicos o contaminación, para funcionar correctamente. Al estar en contacto permanente con el agua de la piscina, la sonda puede necesitar una limpieza semanal o mensual, en función del número de bañistas y de las otras características específicas de la piscina. Una respuesta lenta, un aumento de la necesidad de calibrar el pH y mediciones anormales implican una limpieza de la sonda.

Para limpiar la sonda, corte la alimentación del AquaRite® UV LS.

Desconecte el conector de la sonda de la caja de control, afloje la sonda, y retire con precaución la sonda de la cámara. Limpie el bulbo de la sonda con un cepillo de dientes suave y dentífrico corriente.

También puede utilizarse un detergente líquido del hogar para limpiar el aceite.

Aclare con agua dulce, reemplace la cinta de teflón de los roscados, y monte de nuevo la sonda.

Si después de la limpieza, la sonda sigue indicando valores inestables, o que necesitan una calibración excesiva, reemplácela.

La vida útil de la sonda es de 1 año. Recomendamos calibrarla cada mes durante la temporada de uso.

Mantenimiento y limpieza de la célula

Antes de retirar la célula, corte la alimentación eléctrica general del AquaRite® UV LS. Después de retirada la célula, examine el interior para buscar eventuales huellas de cal (depósitos quebradizos o copos de color blancuzco) y residuos pegados en las placas. Si no se ve ningún depósito, monte de nuevo la célula. Si hay depósitos, intente retirarlos utilizando un tubo de regar. Si este método no da resultado, utilice una herramienta de plástico o de madera para retirar los depósitos pegados en las placas (no utilice ninguna herramienta metálica, para evitar el deterioro del revestimiento de las placas). Una acumulación de depósitos en la célula indica una concentración excepcionalmente alta de cal en el agua de la piscina. Si no puede corregir esta situación, debe limpiar la célula con periodicidad. La mejor manera de evitar este problema consiste en mantener una composición química del agua dentro de las concentraciones recomendadas.

Limpieza con ácido: Utilice sólo en los casos difíciles, cuando el aclarado no permite retirar la mayoría de los depósitos. Para efectuar una limpieza con ácido, corte la alimentación eléctrica general del AquaRite® UV LS. Retire la célula de la tubería. En un recipiente limpio de plástico, mezcle una solución de agua con el ácido acético o fosfórico (como los descalificadores para cafeteras). AGREGUE SIEMPRE EL ÁCIDO AL AGUÁ – NO AGREGUE NUNCA EL AGUA AL ÁCIDO. Para esta operación, lleve guantes de goma y gafas de protección. El nivel de la solución en el recipiente debe alcanzar justo la parte superior de la célula, de tal modo que el compartimento del haz de cables NO ESTÉ sumergido. Puede ser útil enrollar el cable antes de sumergir la célula. Deje la célula en remojo durante algunos minutos y aclare luego con un tubo de riego. Si aún se ven depósitos, remoje y aclare de nuevo. Instale la célula y contrólela de vez en cuando.

Mantenimiento de la sonda

El extremo de la sonda debe estar siempre en contacto con el agua o con una solución de KCl. Si se saca de la cámara de medición, guárdela en la caperuza de plástico suministrada (llena con agua). Si la caperuza de almacenamiento ha sido perdida, guarde la sonda por separado en un recipiente pequeño de vidrio o de plástico, cubriendo con agua el extremo. La sonda siempre tiene que estar en situación anticongelación.

8. GUÍA DE REPARACIÓN

No hay ninguna visualización

Compruebe el cable de conexión entre el visualizador y la caja de control. Compruebe que el fusible externo 4 A no está estropeado (situado dentro de la caja de control). Compruebe la alimentación eléctrica: 210-230 V ^V 50Hz. Si el problema continúa, póngase en contacto con su instalador/especialista de piscina.

Exceso de cloro

Compruebe y/o corrija el ajuste de la producción de cloro. Si su sistema tiene un sistema de control automático del Redox, compruebe el ajuste del Redox. Compruebe la sonda de Redox y, en caso necesario, calíbrela.

La hidrólisis no alcanza la producción deseada

Compruebe la concentración de sal en el agua (según el modelo). Compruebe el estado de la célula (puede estar calcificada o sucia). Limpie la célula siguiendo las instrucciones. Compruebe y limpie en caso necesario el detector de caudal. Compruebe que la célula no está desgastada (póngase en contacto con su instalador/especialista de piscina).

Célula calcificada en menos de 1 mes

Agua muy dura, con un pH y una alcalinidad total alta (equilibre y ajuste el pH y la alcalinidad total del agua). Compruebe que el sistema cambia automáticamente de polaridad (véase el visualizador).

No puede alcanzarse un nivel de cloro libre de 1 ppm

Aumente la duración de filtración. Aumente el nivel de producción de la electrólisis. Compruebe la concentración de sal en el agua (véase la tabla Equilibrio químico del agua). Compruebe el nivel de ácido isocianúrico de la piscina (véase la tabla Equilibrio químico del agua). Compruebe que los agentes reactivos de su kit de test no están caducados. Ajuste la producción de cloro en función de la temperatura y del número de usuarios de la piscina. Ajuste el pH para que siempre esté por debajo de 7,8.

Alarma AL3: bomba de dosificación de pH parada

El plazo máximo para alcanzar el ajuste de pH ha sido alcanzado. La bomba de dosificación pH Ácido se ha parado para evitar un exceso de dosificación y una acidificación del agua. Realice las verificaciones siguientes: Compruebe que el bidón de pH líquido no está vacío. Compruebe que el pH leído en la máquina corresponde al pH de la piscina (utilice un juego de análisis pH). Si no es así, calibre la sonda de pH, o cámbiela en caso necesario. Compruebe que la bomba pH funciona normalmente. Compruebe el ajuste del tiempo de corrección. Para que desaparezca este mensaje y para reiniciar la dosificación, pulse el círculo de la lectura de pH durante 3 segundos.

La pantalla indica LOW

Compruebe el equilibrio y la salinidad del agua. Compruebe que la célula no está calcificada y límpiela en caso necesario. Véase «La hidrólisis no alcanza la producción deseada». Temperatura de agua demasiado baja.

Copos blancos en la piscina

Este fenómeno se produce con agua desequilibrada y muy dura. Equilibre el agua y compruebe la célula; límpiela en caso necesario.

La pantalla indica FLOW

Compruebe el detector de caudal mecánico y el detector de gas. Compruebe que la bomba de filtración funciona. Compruebe que no hay nada que obstaculice las canalizaciones (válvula cerrada, cestillo o prefiltro llenos). Compruebe que el fusible externo 4 A no está estropeado.

Cambio de la pila

Desconecte los cables atornillados a la placa electrónica «extensión». Desatornille la placa electrónica «extensión». Desatornille la tapa negra de la placa «principal». Cambie la pila (tipo CR2032). Vuelva a atornillar la tapa negra, la placa electrónica «extensión» y los cables.

errada, cestillo o prefiltro llenos).

9. CONDICIONES DE GARANTÍA

Y EXCLUSIONES PARA LOS PAÍSES DE LA UNIÓN EUROPEA

Todos los productos HAYWARD están cubiertos contra los defectos de fabricación o de material por una garantía de 3 años a partir de la fecha de la compra. Cualquier reclamación de garantía debe acompañarse con una prueba de compra, que indique la fecha de compra. Por consiguiente, le aconsejamos que conserve su factura.

La garantía HAYWARD® está limitada a reparaciones o reemplazos, según la elección de HAYWARD, de los productos defectuosos, siempre que hayan sido sometidos a un uso normal, de acuerdo con las consignas indicadas en las guías del usuario, y siempre que los productos no hayan sido alterados de ninguna forma, y que se hayan utilizado exclusivamente con piezas y componentes HAYWARD®. La garantía no cubre averías debidas a la congelación o a productos químicos.

Cualquier otro coste (transporte, mano de obra, etc.) está excluido de la garantía.

HAYWARD ^® declina toda clase de responsabilidad por cualquier daño directo o indirecto debido a la instalación incorrecta, la conexión incorrecta o una utilización incorrecta de un producto.

Para realizar una reclamación de garantía y para solicitar la reparación o el reemplazo de un artículo, póngase en contacto con su concesionario.

No se admitirá ninguna devolución de equipos a nuestra fábrica sin nuestra aprobación previa por escrito.

Las piezas sometidas a desgaste no están cubiertas por la garantía.

Las piezas de desgaste del clorador salino que se indican a continuación deben recibir un mantenimiento conforme con su vida útil estimada:

- Célula de titanio: 8000 horas

- Lámpara UV: 8 000 horas

- Juego de juntas (célula de titanio, soporte de sonda): 2 años

- Tubo de Santoprene (bomba peristáltica) - Membrana (bomba electromagnética): 2 años

- Sonda (pH, Rx, conductividad, cloro libre): 1 año (6 meses de garantía)

10. INFORMACIÓN MEDIOAMBIENTAL

Disposición sobre residuos de aparatos eléctricos y electrónicos de los profesionales. De conformidad con la directiva 2012/19/UE sobre la gestión de residuos de aparatos eléctricos y electrónicos, esta bomba debe eliminarse en un punto de recogida selectiva.

==> para ampliar esta información, póngase en contacto con su distribuidor.

La correcta gestión de los aparatos eléctricos y electrónicos contribuye a evitar los daños al medio ambiente y a la salud humana.

De acuerdo con la Directiva 2006/66/CE del Parlamento Europeo y del Consejo de 6 de septiembre de 2006 relativa a las pilas y acumuladores y a los residuos de pilas y acumuladores, el símbolo que acompaña a este manual indica la recogida selectiva de la pila incorporada en la bomba.

Cuando la pila llegue al final de su vida útil, debe ser retirada y eliminada en un punto de recogida selectiva.

En la página anterior se indica cómo hacer para cambiar la pila.

4. PRÉ-REQUISITOS PARA INICIAR A HIDRÓLISE

Compruebe que ha instalado el módulo UV en una derivación y antes de la célula.
⚠️ LrLa función UV viene configurada en ON. Se enciende en cuanto está activa la filtración.

Abrir a tampa e ligar o módulo UV a AUX1 (ver o parágrafo 3C).

El tiempo de trabajo total corresponde a la duración acumulada de los tiempos de trabajo de la lámpara.

Juminación Mode Estado Foco led

Funcionamento da bomba doseadora de pH líquido:

A página anterior indica como proceder para substituir a pilha.

Sostituire la pila (tipo CR2032).
