P5733G - Deurbellen Emos - Gratis gebruiksaanwijzing en handleiding

Type product	Draadloze deurbel
Merk	Emos
Model	P5733G
Voeding van de bel	230 V wisselstroom / 50 Hz
Voeding van de knop	1 CR2032 batterij (3 V)
Maximaal bereik	150 m (in open lucht)
Transmissiefrequentie	433,92 MHz
Aantal melodieën	36
Max. aantal knoppen per bel	8
Beschermingsgraad van de knop	IP44 (waterdicht)
Koppelfunctie	Self-learning (zelflerend)
Volume-instelling	4 niveaus: 100%, 75%, 50%, 25%
Melodie selectie	Speciale knop met cyclische rotatie
Geheugen bij stroomuitval	Ja (intern geheugen)
Inhoud van de verpakking	Ontvangerbel, zendknop, CR2032 batterij, dubbelzijdig plakband, schroeven
Onderhoud en reiniging	Koppel de bel los van de stroom voor reiniging. Gebruik een zachte, vochtige doek met milde zeep. Gebruik geen agressieve schoonmaakmiddelen of oplosmiddelen.
Veiligheid	Niet gebruiken door personen (inclusief kinderen) met verminderde capaciteiten zonder toezicht. Niet blootstellen aan schokken, hoge temperaturen, overmatige vochtigheid of directe straling.
Repareerbaarheid	Geen gespecificeerde reserveonderdelen. Neem bij storing contact op met de fabrikant.
Beoogd gebruik	Binnen voor de bel, buiten voor de knop (IP44)
Conformiteit	Richtlijn 2014/53/EU (RED)

Veelgestelde vragen - P5733G Emos

Hoe koppel ik de knop aan de bel?

Sluit de bel aan, houd de volume-instelknop ingedrukt (5 s) tot de LED brandt. Druk vervolgens binnen 30 seconden op de deurbelknop. De bel gaat en het self-learning proces stopt automatisch.

Hoe stel ik het volume van de bel in?

Druk herhaaldelijk op de volume-instelknop van de bel. Het volume verandert in een lus: 100%, 75%, 50%, 25%.

Hoe verander ik de melodie?

Druk herhaaldelijk op de melodiekeuzeknop. Elke druk speelt de volgende melodie. De laatste gehoorde melodie wordt opgeslagen.

Hoe ken ik een andere melodie toe aan elke knop?

Tijdens het koppelen, na het activeren van de self-learning modus, druk meerdere keren op de melodieknop om een melodie te kiezen, druk dan op de deurbelknop. Elke knop kan zo zijn eigen melodie hebben.

Hoe wis ik het geheugen van de gekoppelde knoppen?

Houd de volume-instelknop ingedrukt, sluit de bel aan. Na ongeveer 5 seconden gaat de LED branden, laat de knop los. De LED gaat uit en het geheugen is gewist.

Welke batterij gebruiken in de knop en hoe vervang ik deze?

Gebruik een CR2032 batterij (3 V). Open het compartiment met een schroevendraaier in de daarvoor bestemde opening, let op de polariteit, sluit het weer. Na vervanging kan het nodig zijn de knop opnieuw te koppelen.

Wat is het maximale bereik en wat kan dit verminderen?

Het bereik kan oplopen tot 150 m in open lucht. In een bebouwde omgeving kan dit dalen tot 20% (ongeveer 30 m). Muren, metalen constructies en andere radioapparaten (433 MHz) verminderen het bereik.

Wat te doen als de bel niet gaat?

Controleer de afstand en obstakels. Vervang de batterij van de knop als deze leeg is. Zorg ervoor dat de bel goed is aangesloten en dat de stroom niet is uitgevallen. Koppel opnieuw indien nodig.

Hoe reinig ik de bel en de knop?

Koppel de bel los van de stroom. Gebruik een zachte, vochtige doek met een beetje zeep. Gebruik nooit agressieve producten of oplosmiddelen. De knop kan worden gereinigd met een licht vochtige doek.

Hoe verwijder ik het apparaat aan het einde van zijn levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektronisch afval. Neem contact op met uw gemeente voor lokale inzamelpunten.

GEBRUIKSAANWIJZING P5733G Emos

Buton: antiacvatic; protectie IP44

De set bestaat uit een deurbelknop (zender) en een deurbel (ontvanger). De deurbel is ontworpen om permanent te worden aangesloten op een 230 V AC/50 Hz elektriciteitsnet. De transmissie tussen de knop en de bel geschiedt via radiogolven met een frequentie van 433,92 MHz. Het bereik is afhankelijk van de plaatselijke omstandigheden en ligt tot 150 m in de vrije ruimte zonder interferentie.

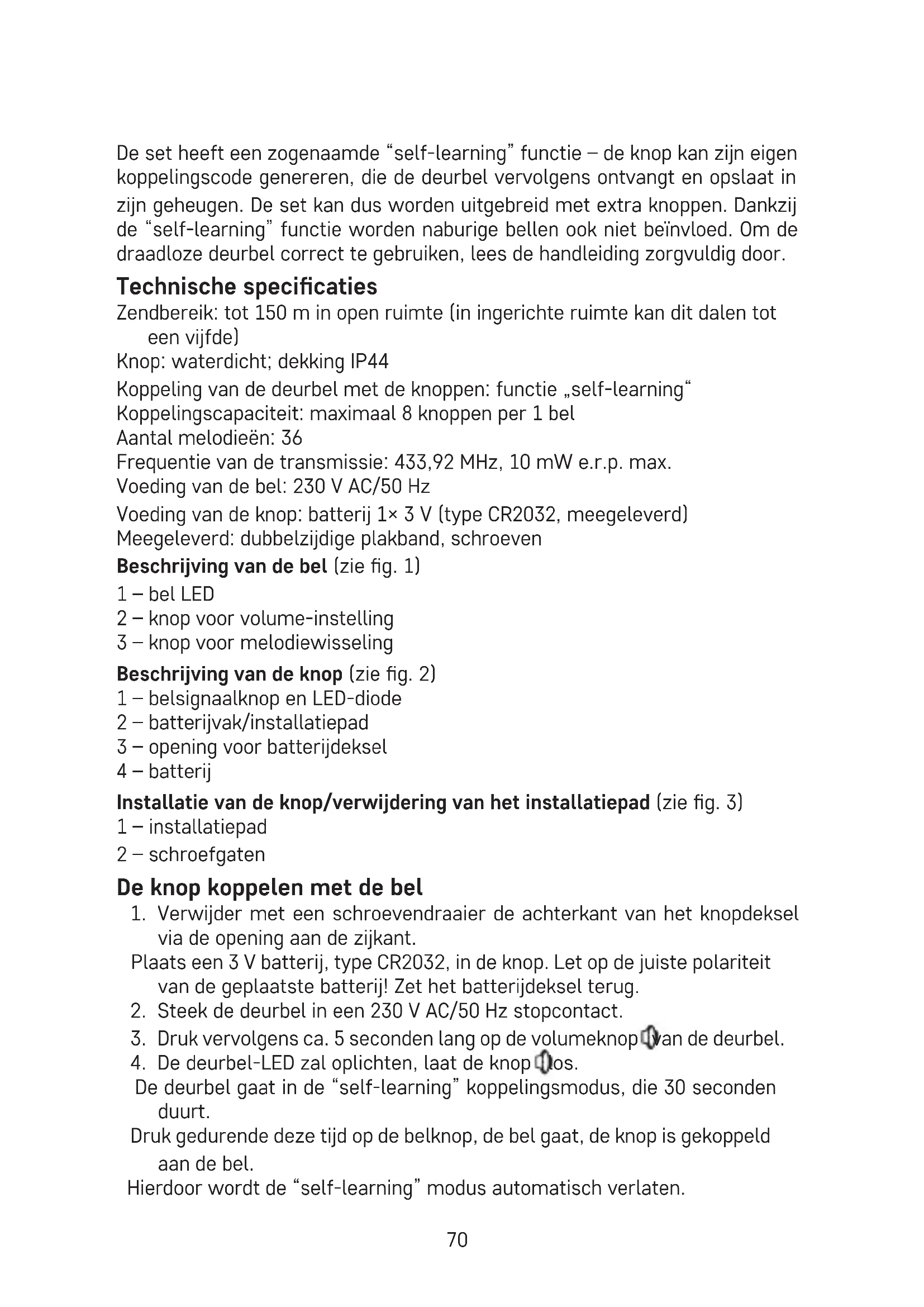

De set heeft een zogenaamde "self-learning" functie – de knop kan zijn eigen koppelingscode genereren, die de deurbel vervolgens ontvangt en opslaat in zijn geheugen. De set kan dus worden uitgebreid met extra knoppen. Dankzij de "self-learning" functie worden naburige bellen ook niet beïnvloed. Om de draadloze deurbel correct te gebruiken, lees de handleiding zorgvuldig door.

Technische specificaties

Zendbereik: tot 150 m in open ruimte (in ingerichte ruimte kan dit dalen tot een vijfde)

Knop: waterdicht; dekking IP44

Koppeling van de deurbel met de knoppen: functie „self-learning“

Koppelingscapaciteit: maximaal 8 knoppen per 1 bel

Aantal melodieën: 36

Frequentie van de transmissie: 433,92 MHz, 10 mW e.r.p. max.

Voeding van de bel: 230 V AC/50 Hz

Voeding van de knop: batterij 1×3 V (type CR2032, meegeleverd)

Meegeleverd: dubbelzijdige plakband, schroeven

Beschrijving van de bel (zie fig. 1)

1 - bel LED
2 – knop voor volume-instelling
3 – knop voor melodiewisseling

Beschrijving van de knop (zie fig. 2)

1 – belsignaalknop en LED-diode
2 - batterijvak/installatiepad
3 - opening voor batterijdeksel
4 - batterij

Installatie van de knop/verwijdering van het installatiepad (zie fig. 3)

1 - installatiepad
2 - schroefgaten

De knop koppelen met de bel

1. Verwijder met een schroevendraaier de achterkant van het knopdeksel via de opening aan de zijkant.
   Plaats een 3 V batterij, type CR2032, in de knop. Let op de juiste polariteit van de geplaatste batterij! Zet het batterijdeksel terug.
2. Steek de deurbel in een 230 V AC/50 Hz stopcontact.
3. Druk vervolgens ca. 5 seconden lang op de volumeknop van de deurbel.
4. De deurbel-LED zal oplichten, laat de knop klos.

De deurbel gaat in de "self-learning" koppelingsmodus, die 30 seconden duurt.

Druk gedurende deze tijd op de belknop, de bel gaat, de knop is gekoppeld aan de bel.

Hierdoor wordt de "self-learning" modus automatisch verlaten.

1. Om meerdere knoppen te koppelen, herhaalt u de procedure vanaf stap 1 voor elke knop.

Opmerking: Bij stroomuitval bevat de deurbel een intern geheugen dat de codes van de momenteel gekoppelde knoppen opslaat. Daarom is het niet nodig de koppeling opnieuw uit te voeren na een stroomuitval.

Wissen van het geheugen van gekoppelde knoppen

Houd de volumeknop op de deurbel ingedrukt.

Steek de deurbel in het stopcontact.

Na ca. 5 seconden gaat de deurbel LED oplichten, laat de knop ólos, de LED gaat uit.

Het geheugen van alle gekoppelde knoppen wordt gewist.

Een ringtone kiezen

1. Druk herhaaldelijk op de melodieknop van de deurbel.

2. Bij elk indrukken klinkt een andere melodie, de melodie die het laatst wordt afgespeeld wordt ingesteld.

Instellen van een andere melodie bij het koppelen van

meerdere knoppen

Indien u 2 of meer knoppen gebruikt, kunt u op elke knop een andere melodie instellen om gemakkelijker te kunnen zien waar de knop zich bevindt.

1. Steek de deurbel in een 230 V AC/50 Hz stopcontact.

2. Druk vervolgens ca. 5 seconden lang op de volumeknop van de deurbel.

3. De deurbel-LED zal oplichten, laat de knoplos.

4. De deurbel gaat in de "self-learning" koppelingsmodus, die 30 seconden duurt.

5. Druk gedurende deze tijd herhaaldelijk op de knop voor het wijzigen van de melodie ♩; de laatst afgespeelde melodie zal worden ingesteld. Druk daarna op de belknop, de bel gaat, de knop is gekoppeld aan de bel.

6. Hierdoor wordt de "self-learning" modus automatisch verlaten.

Herhaal de procedure vanaf stap 2 voor elke nieuwe knop.

Als u later de melodie van de reeds gekoppelde knoppen opnieuw wilt wijzigen, moet u eerst het geheugen van de gekoppelde knoppen wissen.

Instellen van het ringtone volume

1. Druk herhaaldelijk op de knop op de bel.

2. Bij elke druk op de knop wordt achtereenvolgens een ander volumeniveau ingesteld: 100 % – 75 % – 50 % – 25 %

Installatie van de belknop (zender)

1. Koppel eerst de knop met de deurbel.

2. Voordat u de knop installeert, test u of de set betrouwbaar werkt op de door u gekozen locatie.

3. Verwijder het installatiepad van het batterijdeksel, zie fig. 3.

4. Bevestig de achterkant van het installatiepad aan de muur met dubbelzijdige plakband (meegeleverd) of twee schroeven. De knop is weliswaar weerbestendig, maar plaats hem op een beschermde plaats, bijvoorbeeld in een nis.

5. Zet het installatiepad terug op de knop.
6. Druk op de belknop om te rinkelen. Drukken op de knop gaat gepaard met een LED-signaal, dat aangeeft dat de knop een radiosignaal heeft verzonden. De deurbel speelt de gekozen melodie.

Opmerking: De belknop (zender) kan probleemloos op houten of bakstenen muren worden geplaatst. Plaats de knop echter nooit rechtstreeks op metalen voorwerpen of materialen die metaal bevatten, zoals plastic raam- en deurconstructies die een metalen kozijn bevatten. De zender zou niet goed kunnen werken.

Installatie van de deurbel (ontvanger)

1. De deurbel is alleen bedoeld voor gebruik binnenshuis. Tijdens het gebruik moet het in een 230 V AC/50 Hz stopcontact worden geplaatst, zodat en voldoende vrije ruimte omheen is en het altijd toegankelijk is.
2. Het zendbereik wordt (max. 150 m) beïnvloed door plaatselijke omstandigheden, zoals het aantal muren waar het doorheen moet, metalen deurkozijnen en andere elementen die de overdracht van het radiosignaal beïnvloeden (aanwezigheid van andere radioapparaten die op een soortgelijke frequentie werken, zoals draadloze thermometers, deurautomaten, enz.). Het zendbereik kan door deze factoren sterk afnemen.

Problemen oplossen

De bel rinkelt niet:

- De bel kan buiten bereik zijn.

- Verander de afstand tussen de deurbelknop en de deurbel, het bereik kan worden beïnvloed door plaatselijke omstandigheden.

- De batterij in de belknop kan leeg zijn.

- Vervang de batterij en let daarbij op de juiste polariteit van de geplaatste batterij. Koppel de knop opnieuw aan de deurbel.

- De deurbel heeft geen stroom.

- Controleer of de deurbel correct is aangesloten op het stopcontact of dat de stroom- of aftakschakelaar (zekering, stroomonderbreker) niet is uitgeschakeld.

Zorg en onderhoud

Draadloze digitale deurbel is een gevoelig elektronisch apparaat, en daarom moeten de volgende voorzorgsmaatregelen worden genomen:

- De bel (ontvanger) is uitsluitend bedoeld voor gebruik binnenshuis in droge ruimten.

• De bel moet op een eenvoudig toegankelijke plaats worden geplaatst, zodat hij gemakkelijk kan worden gehanteerd en losgekoppeld.
• Controleer af en toe de werking van de belknop en vervang tijdig de batterijen. Gebruik alleen een alkalinebatterij van goede kwaliteit met de voorgeschreven parameters.
• Als u de deurbel lange tijd niet gebruikt, verwijder dan de batterijen uit de belknop.
• Stel de knop en de bel niet bloot aan buitensporige schokken en stoten.
• Stel de knop en de bel niet bloot aan te hoge temperaturen en direct zonlicht of vocht.
• Bij het schoonmaken van de deurbel is het noodzakelijk om deze los te koppelen van het elektriciteitsnet.
• Voor het reinigen gebruik een vochtig doekje met een beetje afwasmiddel, gebruik geen agressieve schoonmaakmiddelen of oplosmiddelen.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) die door een lichamelijk, zintuiglijk of geestelijk onvermogen of door een gebrek aan ervaring of kennis niet in staat zijn het apparaat veilig te gebruiken, tenzij zij onder toezicht staan of instructies hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen, dat zij niet met het apparaat spelen.

Deponeer niet bij het huisvuil. Gebruik speciale inzamelpunten voor gesorteerd afval. Neem contact op met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische apparaten zouden worden weggegooid op stortplaatsen kunnen gevaarlijke stoffen in het grondwater terecht komen en vervolgens in de voedselketen, waar het de menselijke gezondheid kan beïnvloeden.

Hierbij verklaart EMOS spol. s r. o. dat de radioapparatuur van het type P5733W/S/G in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.emos.eu/download.
