P5733G - Vratne zvončke Emos - Brezplačna navodila za uporabo

Vrsta izdelka	Brezžični vratni zvonec
Znamka	Emos
Model	P5733G
Napajanje zvonca	230 V AC / 50 Hz
Napajanje tipkala	1 baterija CR2032 (3 V)
Največji doseg	150 m (na prostem)
Frekvenca prenosa	433,92 MHz
Število melodij	36
Največje število tipkal na zvonec	8
Stopnja zaščite tipkala	IP44 (vodotesno)
Funkcija seznanjanja	Samoučenje (samodejno učenje)
Nastavitev glasnosti	4 stopnje: 100 %, 75 %, 50 %, 25 %
Izbira melodije	Nameščen gumb s cikličnim vrtenjem
Shranjevanje ob izpadu	Da (notranji pomnilnik)
Vsebina paketa	Sprejemni zvonec, oddajno tipkalo, baterija CR2032, dvostranski lepilni trak, vijaki
Vzdrževanje in čiščenje	Pred čiščenjem izključite zvonec. Uporabite mehko vlažno krpo z blagim milom. Ne uporabljajte agresivnih čistil ali topil.
Varnost	Ne uporabljajte ga osebe (vključno z otroki) z zmanjšanimi sposobnostmi brez nadzora. Ne izpostavljajte udarcem, visokim temperaturam, prekomerni vlagi ali neposrednemu sevanju.
Popravljivost	Ni navedenih nadomestnih delov. V primeru okvare se obrnite na proizvajalca.
Predvidena uporaba	Notranjost za zvonec, zunanjost za tipkalo (IP44)
Skladnost	Direktiva 2014/53/EU (RED)

Pogosto zastavljena vprašanja - P5733G Emos

Kako seznaniti tipkalo z zvoncem?

Priključite zvonec, pritisnite in držite gumb za nastavitev glasnosti (5 s), dokler ne zasveti LED. Nato v 30 sekundah pritisnite gumb zvonca. Zvoncek zazvoni in samoučenje se samodejno konča.

Kako nastaviti glasnost zvonca?

Večkrat pritisnite gumb za nastavitev glasnosti zvonca. Glasnost se spreminja v ciklu: 100 %, 75 %, 50 %, 25 %.

Kako spremeniti melodijo?

Večkrat pritisnite gumb za spremembo melodije. Vsak pritisk predvaja naslednjo melodijo. Zadnja slišana melodija se shrani.

Kako dodeliti različno melodijo vsakemu tipkalu?

Med seznanjanjem, po aktivaciji načina samoučenja, večkrat pritisnite gumb za melodijo, da izberete melodijo, nato pritisnite gumb zvonca. Vsako tipkalo ima lahko svojo melodijo.

Kako izbrisati pomnilnik seznanjenih tipkal?

Držite gumb za nastavitev glasnosti, nato priključite zvonec. Po približno 5 sekundah zasveti LED, spustite gumb. LED ugasne in pomnilnik se izbriše.

Katero baterijo uporabiti v tipkalu in kako jo zamenjati?

Uporabite baterijo CR2032 (3 V). Odprite predalček z izvijačem v predvideni odprtini, upoštevajte polarnost, nato zaprite. Po zamenjavi boste morda morali ponovno seznaniti tipkalo.

Kakšen je največji doseg in kaj ga lahko zmanjša?

Doseg lahko doseže 150 m na prostem. V grajenem okolju lahko pade na 20 % (približno 30 m). Stene, kovinske strukture in druge radijske naprave (433 MHz) zmanjšajo doseg.

Kaj storiti, če zvonec ne zvoni?

Preverite razdaljo in ovire. Zamenjajte baterijo tipkala, če je prazna. Prepričajte se, da je zvonec priključen in da ni izpada elektrike. Po potrebi ponovno seznanite.

Kako očistiti zvonec in tipkalo?

Izključite zvonec. Uporabite mehko vlažno krpo z malo mila. Nikoli ne uporabljajte agresivnih izdelkov ali topil. Tipkalo lahko očistite z rahlo vlažno krpo.

Kako odstraniti napravo ob koncu življenjske dobe?

Naprave ne odvrzite med gospodinjske odpadke. Odnesite jo na zbirno mesto za elektronske odpadke. Za lokalna zbirna mesta se obrnite na občino.

NAVODILA ZA UPORABO P5733G Emos

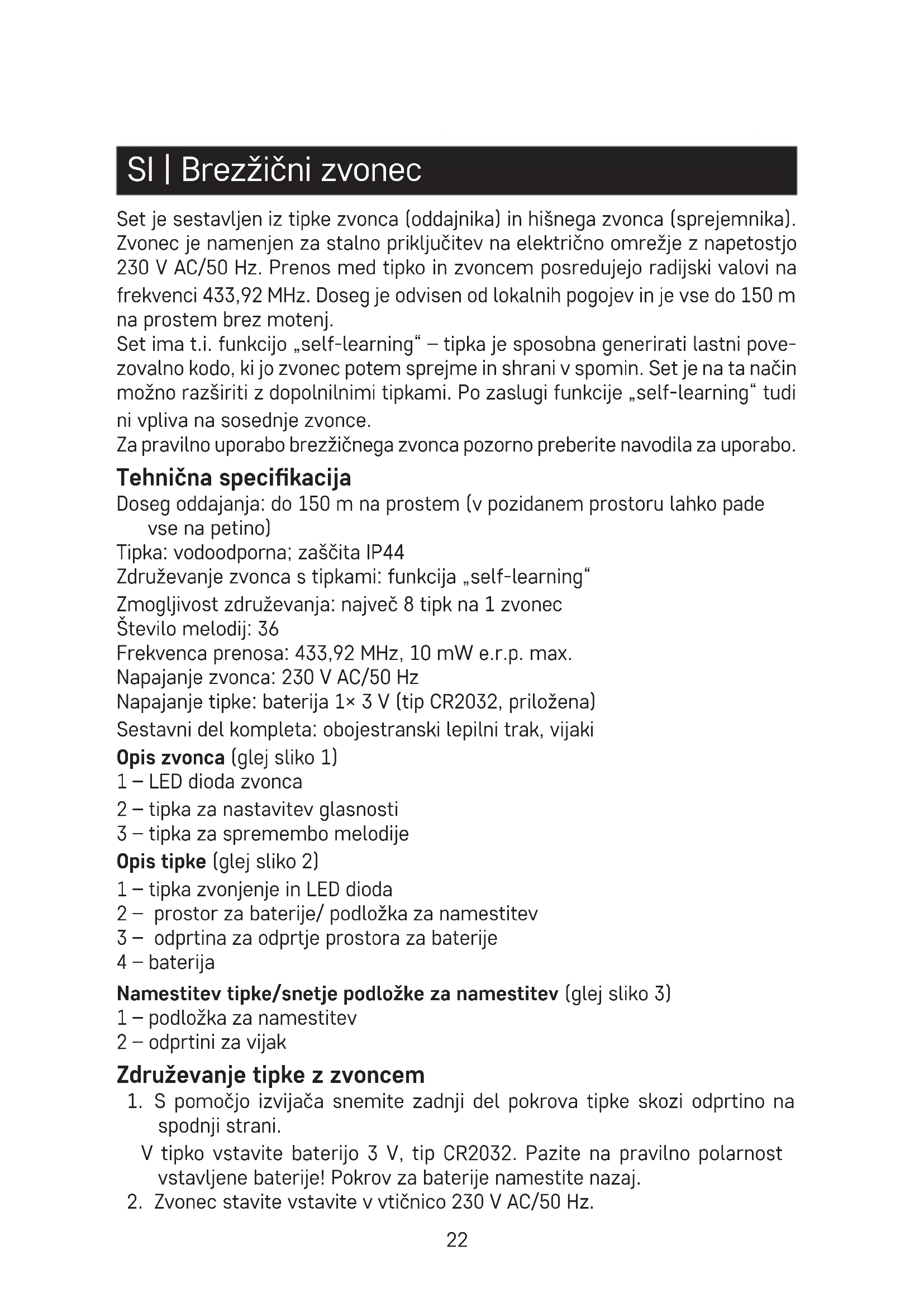

SI | Brezžični zvonec

Set je sestavljen iz tipke zvonca (oddajnika) in hišnega zvonca (sprejemnika). Zvonec je namenjen za stalno priključitev na električno omrežje z napetostjo 230 V AC/50 Hz. Prenos med tipko in zvoncem posredujejo radijski valovi na frekvenci 433,92 MHz. Doseg je odvisen od lokalnih pogojev in je vse do 150 m na prostem brez motenj.

Set ima t.i. funkcijo „self-learning“ – tipka je sposobna generirati lastni povezovalno kodo, ki jo zvonec potem sprejme in shrani v spomin. Set je na ta način možno razširiti z dopolnilnimi tipkami. Po zaslugi funkcije „self-learning“ tudi ni vpliva na sosednje zvonce.

Za pravilno uporabo brezžičnega zvonca pozorno preberite navodila za uporabo.

Tehnična specifikacija

Doseg oddajanja: do 150 m na prostem (v pozidanem prostoru lahko pade vse na petino)

Tipka: vodoodporna; zaščita IP44

Združevanje zvonca s tipkami: funkcija „self-learning“

Zmogljivost združevanja: največ 8 tipk na 1 zvonec

Število melodij: 36

Frekvenca prenosa: 433,92 MHz, 10 mW e.r.p. max.

Napajanje zvonca: 230 V AC/50 Hz

Napajanje tipke: baterija 1× 3 V (tip CR2032, priložena)

Sestavni del kompleta: obojestranski lepilni trak, vijaki

Opis zvonca (glej sliko 1)

2 – tipka za nastavitev glasnosti

3 – tipka za spremembo melodije

Opis tipke (glej sliko 2)

1 – tipka zvonjenje in LED dioda

2 – prostor za baterije/ podložka za namestitev

3 – odprtina za odprtje prostora za baterije

4 - baterija

Namestitev tipke/snetje podložke za namestitev (glej sliko 3)

1 – podložka za namestitev

2 - odprtini za vijak

Združevanje tipke z zvoncem

1. S pomočjo izvijača snemite zadnji del pokrova tipke skozi odprtino na spodnji strani.

V tipko vstavite baterijo 3 V, tip CR2032. Pazite na pravilno polarnost vstavljene baterije! Pokrov za baterije namestite nazaj.

1. Zvonec stavite vstavite v vtičnico 230 V AC/50 Hz.

2. Nato na zvoncu pritisnite za ca. 5 sekund na tipko za glasnost

3. LED na zvoncu se prižge, tipko sprostite.

Zvonec se preklopi v način povezovanja „self-learning“, ki traja 30 sekund.

V tem času pritisnite na tipko za zvonjenje, zvonec zazvoni, tipka je povezana z zvoncem.

Način self-learning se samodejno konča.

1. Za povezovanje več tipk za vsako tipko postopek od točke 1 ponovite.

Opomba: V primeru izpada električne energije ima zvonec notranji spomin, v katerem so shranjene kode trenutno povezanih tipk. Po izpadu električne energije ga torej ni treba ponovno povezovati.

Izbris spomina povezanih tipk

Na zvonču pritisnite in držite tipko za glasnost

Zvonec vstavite v vtičnico.

Po ca. 5 sekundah se prižge LED zvonca, sprostite tipko LED ugasne.

Pride do izbrisa pomnilnika vseh povezanih tipk.

Izbira melodije zvonjenja

1. Na zvoncu pritisnite večkrat na tipko za spremembo melodije 📄
2. Z vsakim pritiskom se oglasi druga melodija, nastavljena bo melodija, ki se oglasi kot zadnja.

Nastavitev različnih melodij pri povezovanju več tipk

Če uporabljate 2 in več tipk, se na vsaki tipki lahko nastavi druga melodija za lažjo določitev mesta, kjer je tipka nameščena.

1. Zvonec stavite vstavite v vtičnico 230 V AC/50 Hz.
2. Nato na zvoncu pritisnite za ca. 5 sekund na tipko za glasnostu.
3. LED na zvoncu se prižge, tipko sprostite.
4. Zvonec se preklopi v način povezovanja „self-learning“, ki traja 30 sekund.
5. V tem času pritisnite večkrat na tipko za spremembo melodije 📄, nastavljena bo melodija, ki se oglasi kot zadnja. Potem času pritisnite na tipko za zvonjenje, zvonec zazvoni, tipka je povezana z zvoncem.
6. Način self-learning se samodejno konča.

Za združevanje drugih tipk ponovite postopek od točke 2.

Če boste pozneje pri že povezanih tipkah želeli melodijo spremeniti, je treba najprej izbrisati pomnilnik povezanih tipk.

Nastavitev glasnosti zvonjenja

1. Na zvoncu pritisnite večkrat na tipko ①
2. Z vsakim pritiskom se nastavi drugi nivo glasnosti v zaporedju:

$$ 100 \% - 75 \% - 50 \% - 25 \%. $$

Namestitev tipke zvonca (oddajnika)

1. Tipko najprej povežite z zvoncem.

2. Pred montažo preverite, ali bo set na mestu, ki ste ga izbrali, zanesljivo deloval.

3. S pokrova za baterije snemite podložko za namestitev, glej sliko 3.

4. Zadnji del pokrova pritrdite na steno z obojestranskim lepilnim trakom (priložen) ali z dvema vijakoma. Čeprav je tipka odporna proti vremenskim vplivom, namestite jo tako, da je zaščitena, npr.: v nišo.
5. Podložko za namestitev namestite na tipko.
6. S pritiskom na tipko zvonca pozvonite. Pritisk spremlja sij signalizacijske LED, ki signalizira, da je tipka oddala radijski signal. Zvonec predvaja izbrano melodijo.

Opomba: Tipko (oddajnik) lahko brez težav namestite na les ali opečno steno. Tipke nikoli ne nameščajte neposredno na kovinske predmete ali materiale, ki vsebujejo kovine, npr. na plastične konstrukcije oken in vrat, ki vsebujejo kovinski okvir. V nasprotnem primeru ni zagotovljeno pravilno delovanje oddajnika.

Namestitev zvonca (sprejemnika)

1. Zvonec je namenjen le za notranjo uporabo. Med delovanjem mora biti nameščen v električni vtičnici 230 V AC/50 Hz tako, da je okoli njega prosto mesto in je vedno dostopen.
2. Na doseg oddajanja (max. 150 m) lahko vplivajo lokalni pogoji, na primer število zidov, skozi katere mora iti, kovinski podboji vrat in drugi elementi, ki vplivajo na prenos radijskega signala (prisotnost drugih radijskih naprav, ki delajo na podobni frekvenci, kot so brezžični termometri, daljinski upravljalniki vrat ipd.). Doseg oddajanja se lahko pod vplivom teh dejavnikov naglo pade.

Reševanje težav

Zvonec ne zvoni:

• Zvonec je lahko izven danega dosega.

- Prilagodite razdaljo med tipko zvonca in hišnim zvoncem, na doseg lahko vplivajo lokalni pogoji.

• V tipki zvonca je lahko izpraznjena baterija.

- Zamenjajte baterijo in pazite na pravilno polarnost vložene baterije. Izvedite novo povezovanje tipke z zvoncem.

• Hišni zvonec nima napajanja.

- Preverite, ali je hišni zvonec pravilno vstavljen v omrežno vtičnico ali će ni izklopljen tok oziroma izklopljen varnostni element napeljave (varovalka, stikalo).

Skrb in vzdrževanje

Brezžični digitalni hišni zvonec je občutljiva elektronska naprava, zato je treba upoštevati naslednje ukrepe:

• Zvonec (sprejemnik) je namenjen le za notranjo uporabo v suhih prostorih.
• Zvonec mora biti nameščen na dobro dostopnem mestu za enostavno rokovanje in izključitev.

• Občasno preverite delovanje tipke zvonca in baterije pravočasno zamenjajte. Uporabljajte le kakovostne alkalne baterije s predpisanimi parametri.

• Če zvonca dlje časa ne uporabljate, baterije iz tipke zvonca odstranite.

• Tipke in zvonca ne izpostavljajte prekomernim tresljajem in sunkom.
• Tipke in zvonca ne izpostavljajte prekomerni temperaturi in neposrednemu sončnemu sevanju ali vlagi.
• Pri čiščenju hišnega zvonca je treba ga izključiti iz električnega omrežja z odstranitvijo iz vtičnice.
• Za čiščenje uporabite rahlo navlaženo krpo z majhno količino čistilnega sredstva, ne uporabljajte agresivnih čistilnih sredstev ali topil.

Naprave ne smejo uporabljati osebe (vključno otrok), ki jih fizična, čutna ali mentalna nesposobnost ali pomanjkanje izkušenj, in znanj ovirajo pri varni uporabi naprave, će pri tem ne bodo nadzorovane, ali će jih o uporabi naprave ni poučila oseba, ki je odgovorna za njihovo varnost. Nujen je nadzor nad otroki, da bo zagotovljeno, da se ne bodo z napravo igrali.

Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta ločenih odpadkov. Za aktualne informacije o zbirnih mestih se obrnite na krajevne urade. Če so električne naprave odložene na odlagališčih odpadkov, lahko nevarne snovi pronicajo v podtalnico, pridejo v prehransko verigo in škodijo vašemu zdravju.

EMOS spol. s r. o. potrjuje, da je tip radijske opreme P5733W/S/G skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: http://www.emos.eu/download.

1. Izjavljamo, da jamčimo za lastnosti in brezhibno delovanje v garancijskem roku.
2. Garancijski rok prične teči z datumom izročitve blaga in velja 24 mesecev.
3. EMOS SI, d.o.o jamči kupcu, da bo v garancijskem roku na lastne stroške odpravil vse pomanjkljivosti na aparatu zaradi tovarniške napake v materialu ali izdelavi.
4. Za čas popravila se garancijski rok podaljša.
5. Če aparat ni popravljen v roku 45 dni od dneva prijave okvare lahko prizadeta stranka zahteva novega ali vračilo plačanega zneska.

6. Garancija preneha, če je okvara nastala zaradi:

7. nestrokovnega-nepooblaščenega servisa
   • predelave brez odobritve proizvajalca

8. neupoštevanja navodil za uporabo aparata

9. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

10. Če ni drugače označeno, velja garancija na ozemeljskem območju Republike Slovenije.
11. Proizvajalec zagotavlja proti plačilu popravilo, vzdrževanje blaga, nado-mestne dele in priklopne aparate tri leta po poteku garancijskega roka.
12. Naravna obraba aparata je izključena iz garancijske obveznosti. Isto velja tudi za poškodbe zaradi nepravilne uporabe ali preobremenitve.

NAVODILA ZA REKLAMACIJSKI POSTOPEK

Lastnik uveljavlja garancijski zahtevek tako, da ugotovljeno okvaro prijavi pooblaščeni delavnici (EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini) pisno ali ustno. Kupec je odgovoren, če s prepozno prijavo povzroči škodo na aparatu. Po izteku garancijskega roka preneha pravica do uveljavljanja garancijskega zahtevka. Priložen mora biti potrjen garancijski list z originalnim računom.

EMOS SI, d.o.o. se obvezuje, da bo aparat zamenjal z novim, če ta v tem garancijskem roku ne bi deloval brezhibno.

ZNAMKA: Brezžični zvonec

TIP:

DATUM IZROČITVE BLAGA:

Servis: EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini tel: [phone]

e-mail: [e-mail]
