Produkta veids	Bezvadu durvju zvans
Zīmols	Emos
Modelis	P5733G
Zvana barošana	230 V AC / 50 Hz
Pogas barošana	1 CR2032 baterija (3 V)
Maksimālais darbības rādiuss	150 m (brīvā telpā)
Pārraides frekvence	433,92 MHz
Melodiju skaits	36
Maksimālais pogu skaits uz vienu zvana signālu	8
Pogas aizsardzības indekss	IP44 (ūdensizturīgs)
Savienošanas funkcija	Pašmācība (self-learning)
Skaļuma regulēšana	4 līmeņi: 100%, 75%, 50%, 25%
Melodijas izvēle	Īpašā poga ar ciklisku rotāciju
Atmiņa strāvas pārtraukuma gadījumā	Jā (iekšējā atmiņa)
Iepakojuma saturs	Uztvērēja zvans, raidītāja poga, CR2032 baterija, abpusējā līmlente, skrūves
Apkope un tīrīšana	Pirms tīrīšanas atvienojiet zvana signālu. Izmantojiet mīkstu, mitru drānu ar maigu ziepēm. Neizmantojiet agresīvus tīrīšanas līdzekļus vai šķīdinātājus.
Drošība	Nelietot personām (arī bērniem) ar ierobežotām spējām bez uzraudzības. Nepakļaut triecieniem, augstām temperatūrām, pārmērīgam mitrumam vai tiešam starojumam.
Remonta iespējas	Nav norādītu rezerves daļu. Bojājuma gadījumā sazinieties ar ražotāju.
Paredzētais lietojums	Iekštelpās zvana signālam, ārpus telpām pogai (IP44)
Atbilstība	Direktīva 2014/53/ES (RED)

Bieži uzdotie jautājumi - P5733G Emos

Kā savienot pogu ar zvana signālu?

Pievienojiet zvana signālu, ilgi nospiediet skaļuma regulēšanas pogu (5 s), līdz iedegas LED. Pēc tam 30 sekunžu laikā nospiediet durvju zvana pogu. Zvanītājs atskan un pašmācība beidzas automātiski.

Kā regulēt zvana signāla skaļumu?

Atkārtoti nospiediet zvana signāla skaļuma regulēšanas pogu. Skaļums mainās ciklā: 100%, 75%, 50%, 25%.

Kā mainīt melodiju?

Atkārtoti nospiediet melodijas maiņas pogu. Katra nospiešana atskaņo nākamo melodiju. Pēdējā dzirdētā melodija tiek saglabāta.

Kā piešķirt atšķirīgu melodiju katrai pogai?

Savienošanas laikā pēc pašmācības režīma aktivizēšanas vairākas reizes nospiediet melodijas pogu, lai izvēlētos melodiju, tad nospiediet durvju zvana pogu. Katrai pogai var būt sava melodija.

Kā izdzēst savienoto pogu atmiņu?

Turiet nospiestu skaļuma regulēšanas pogu, tad pievienojiet zvana signālu. Pēc apmēram 5 sekundēm LED iedegas, atlaidiet pogu. LED nodziest un atmiņa tiek dzēsta.

Kādu bateriju izmantot pogā un kā to nomainīt?

Izmantojiet CR2032 bateriju (3 V). Atveriet nodalījumu ar skrūvgriezi paredzētajā atverē, ievērojiet polaritāti, tad aizveriet. Pēc nomaiņas var būt nepieciešams atkārtoti savienot pogu.

Kāds ir maksimālais darbības rādiuss un kas to var samazināt?

Darbības rādiuss var sasniegt 150 m brīvā telpā. Apbūvētā vidē tas var samazināties līdz 20% (apmēram 30 m). Sienas, metāla konstrukcijas un citas radioierīces (433 MHz) samazina darbības rādiusu.

Ko darīt, ja zvana signāls neskane?

Pārbaudiet attālumu un šķēršļus. Nomainiet pogas bateriju, ja tā ir izlādējusies. Pārliecinieties, ka zvana signāls ir pievienots un strāva nav pārtraukta. Ja nepieciešams, atkārtoti savienojiet.

Kā tīrīt zvana signālu un pogu?

Atvienojiet zvana signālu. Izmantojiet mīkstu, mitru drānu ar nedaudz ziepēm. Nekad neizmantojiet agresīvus līdzekļus vai šķīdinātājus. Pogu var tīrīt ar viegli mitru drānu.

Kā atbrīvoties no ierīces pēc tās kalpošanas laika beigām?

Neizmetiet ierīci kopā ar sadzīves atkritumiem. Nogādājiet to elektronisko atkritumu savākšanas punktā. Lai uzzinātu vietējos savākšanas punktus, sazinieties ar savu pašvaldību.

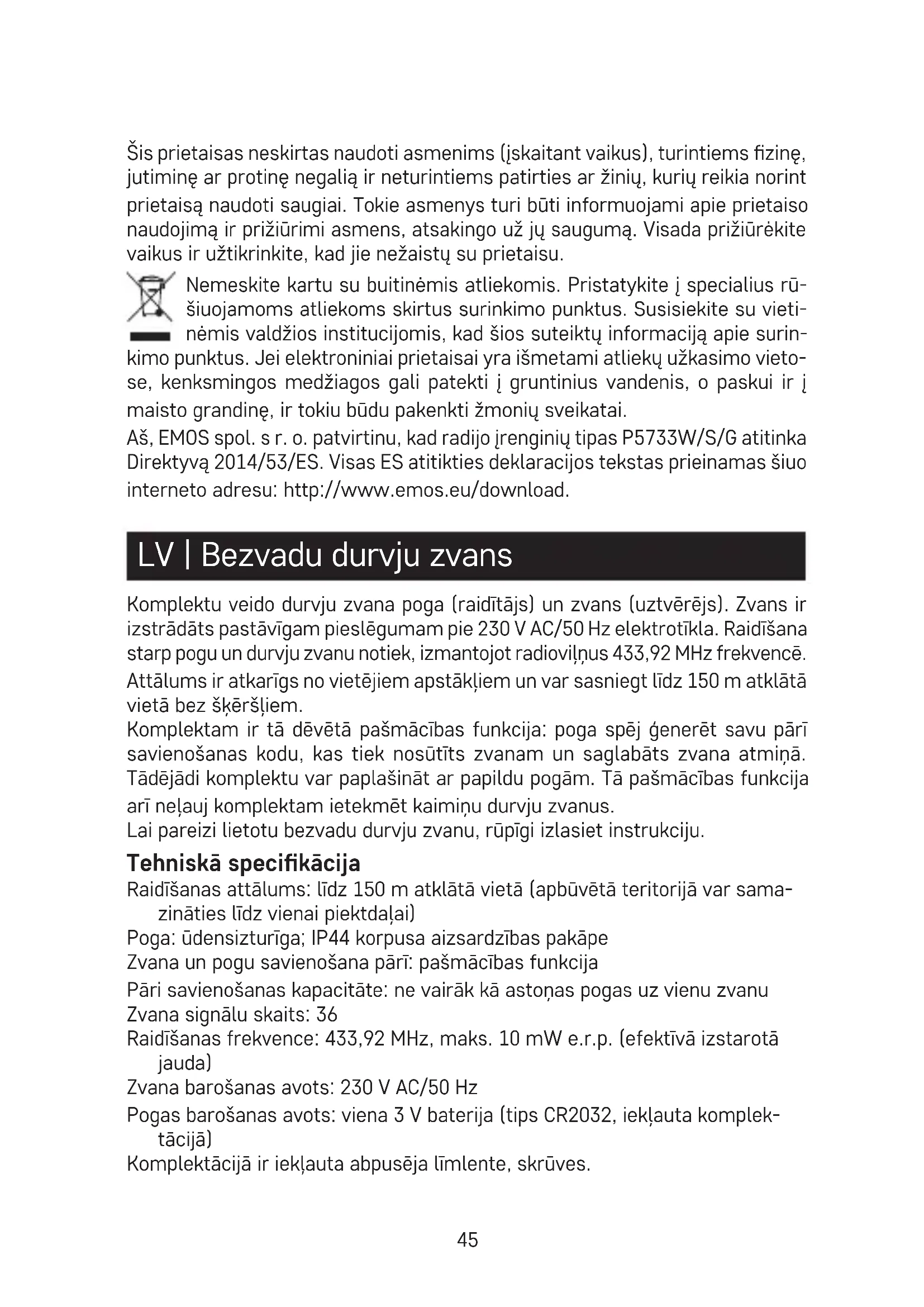

LIETOŠANAS INSTRUKCIJA P5733G Emos

Komplektu veido durvju zvana poga (raidītājs) un zvans (uztvērējs). Zvans ir izstrādāts pastāvīgam pieslēgumam pie 230 V AC/50 Hz elektrotīkla. Raidīšana starp pogu un durvju zvanu notiek, izmantojot radiovilņus 433,92 MHz frekvencē. Attālums ir atkarīgs no vietējiem apstākļiem un var sasniegt līdz 150 m atklātā vietā bez škēršļiem.

Komplektam ir tā dēvētā pašmācības funkcija: poga spēj ĝenerēt savu pārī savienošanas kodu, kas tiek nosūtīts zvanam un saglabāts zvana atmiņā. Tādējādi komplektu var paplašināt ar papildu pogām. Tā pašmācības funkcija arī neļauj komplektam ietekmēt kaimiņu durvju zvanus.

Lai pareizi lietotu bezvadu durvju zvanu, rūpīgi izlasiet instrukciju.

Tehniskā specifikācija

Raidīšanas attālums: līdz 150 m atklātā vietā (apbūvētā teritorijā var sama-zināties līdz vienai piektdaļai)

Poga: ūdensizturīga; IP44 korpusa aizsardzības pakāpe

Zvana un pogu savienošana pārī: pašmācības funkcija

Pāri savienošanas kapacitāte: ne vairāk kā astonas pogas uz vienu zvanu

Zvana signālu skaits: 36

Raidīšanas frekvence: 433,92 MHz, maks. 10 mW e.r.p. (efektīvā izstarotā jauda)

Zvana barošanas avots: 230 V AC/50 Hz

Pogas barošanas avots: viena 3 V baterija (tips CR2032, iekļauta komplektācijā)

Komplektācijā ir iekļauta abpusēja līmlente, skrūves.

Zvana apraksts (skatīt 1. attēlu)

1 - zvana LED
2 – skaluma iestatīšanas poga
3 – zvana signāla maiņas poga

Pogas apraksts (skatīt 2. attēlu)

1 - zvana poga un LED
2 – bateriju nodalijums/montāžas paliktnis
3 – caurums bateriju nodalījuma vāciņa atvēršanai
4 - baterija

Pogas uzstādīšana/montāžas paliktņa noņemšana (skatīt 3. attēlu)

1 – montāžas paliktnis
2 - caurumi skrūvēm

Pogas savienošana pārī ar zvanu

1. levietojiet skrūvgriezi caurumā pogas apakšpusē un noņemiet pogas aizmugurējo vāciņu.

levietojiet pogā 3 V CR2032 tipa bateriju. levietojot bateriju, pārliecinieties, ka tiek ievērota pareizā polaritāte! Uzlieciet atpakal bateriju nodalījuma vāciņu.

1. Pieslēdziet zvana iekārtu 230 V AC/50 Hz kontaktligzdai.
2. Pēc tam nospiediet un turiet zvana skaluma pogu aptuveni piecas sekundes.
3. ledegsies zvana LED; atlaidiet popu.

Zvans automātiski pārslēgsies pašmācības režīmā, kas ilgs 30 sekundes.

Šajā laikā nospiediet zvana pogu. Atskanēs zvana signāls un poga būs savienota pārī ar zvanu.

Tas automātiski pārtrauc pašmācības režīmu.

1. Lai savienotu pārī vairākas pogas, atkārtojiet procedūru katrai pogai, sākot ar 1. darbību.

Piezīme. Zvanam ir iekšējā atmiņa, kurā tas uzglabā pašlaik pārī savienoto pogu kodus strāvas padeves pārtraukuma gadījumam. Tādējādi pēc strāvas padeves pārtraukuma pogu savienošana pārī nav jāveic no jauna.

Pārī savienoto pogu atmiņas dzēšana

Nospiediet un turiet zvana skaluma pogu

Pieslēdziet zvanu kontaktligzdai.

Zvana LED iedegsies pēc aptuveni piecām sekundēm. Atlaidiet pogu 📄 LED izslēgsies.

Tiks izdzēsta visu pārī savienoto pogu atmiņa.

Zvana signāla izvēle

1. Vairākkārt nospiediet zvana signāla nomaiņas pogu 📋kas atrodas uz zvana.

2. Katrreiz, nospiežot pogu, tiks atskaņots atšķirīgs zvana signāls. Tiks izmantots zvana signāls, kas tika atskaņots pēdējais.

Dažādu zvana signālu iestatīšana, ja pārī savienotas vairākas pogas

Ja izmantojat 2 vai vairāk pogas, jūs varat iestatīt atšķirīgu zvana signālu katrai pārī savienotajai pogai, lai labāk noteiktu, kura poga ir nospiesta, lai iedarbinātu durvju zvanu.

1. Pieslēdziet zvana iekārtu 230 V AC/50 Hz kontaktligzdai.
2. Pēc tam nospiediet un turiet zvana skaluma pogu aptuveni piecas sekundes.
3. ledegsies zvana LED; atlaidiet Čipogu.
4. Zvans automātiski pārslēgsies pašmācības režīmā, kas ilgs 30 sekundes.
5. Šajā laikā atkārtoti nospiediet zvana signāla maiņas pogu 🌐; zvana signāls, kas tiks atskaņots pēdējais, tiks iestatīts. Tad nospiediet zvana pogu; atskanēs zvana signāls un poga būs savienota pārī ar zvanu.
6. Tas automātiski pārtrauc pašmācības režīmu.

Atkārtojiet šo procesu, sākot no 2. darbības, katrai pogai.

Ja vēlāk vēlaties mainīt jau pārī savienoto pogu zvana signālu, vispirms ir nepieciešams izdzēst pārī savienoto pogu atmiņu.

Zvana skaluma iestatīšana

1. Vairākkārt nospiediet zvana pogu
2. Katreiz, nospiežot pogu, tiks iestatīts atšķirīgs skaluma līmenis šādā secībā: 100 % – 75 % – 50 % – 25 %

Durvju zvana (raidītāja) pogas ierīkošana

1. Sāciet, veicot pogas savienošanu pārī ar zvanu.
2. Pirms ierīkošanas pārbaudiet, vai savienotais pāris izvēlētajā vietā darbojas kā nākas.
3. Noņemiet montāžas paliktni no bateriju nodalījuma vāciņa; skatiet 3. attēlu.
4. Ar divpusējo līmlenti (iekļauta komplektācijā) vai divām skrūvēm pie-stipriniet montāžas paliktņa aizmugurējo daļu pie sienas. Lai gan poga ir izturīga pret laikapstākļiem, izvēlieties vietu, kur tā ir aizsargāta, piemēram, sienas nišu.
5. Uzlieciet montāžas paliktni atpakal uz pogas.
6. Nospiediet pogu, lai zvanītu zvanu. Nospiežot pogu, tiek ieslēgts LED ap-gaismojums, kas norāda, ka poga ir nosūtījusi radiosignālu. Zvans atskaņo izvēlēto zvana signālu.

Piezīme. Durvju zvana pogu (raidītāju) bez problēmām var izvietot uz koka vai ṣieģeļu sienas. Tomēr nekad nenovietojiet pogu tieši uz metāla priekšmetiem vai metālus saturošiem materiāliem, piemēram, plastmasas logiem vai durvīm ar metāla rāmi. Šādos gadījumos raidītājs nedarbosies pareizi.

Zvana (uztvērēja) ierīkošana

1. Durvju zvans ir paredzēts tikai lietošanai telpās. Darbības laikā tam ir jābūt pievienotam 230 V AC/50 Hz kontaktligzdai un ap to ir jābūt brīvai vietai, lai tam vienmēr varētu pieklūt.

2. Raidīšanas attālumu (maks. 150 m) ietekmē vietējie apstākli, piemēram, sienu skaits, caur kurām tiek raidīts signāls, durvju metāla rāmji un citi elementi, kas ietekmē radiosignālu raidīšanu (līdzīgā frekvencē darbojošos citu radio ierīču, piemēram, bezvadu termometru, vārtu darbības vadības u. c., klātbūtne). Šo faktoru dēļ raidīšanas attālums var krasi mazināties.

Problēmu novēršana

Zvans nezvana:

• lespējams, durvju zvans atrodas ārpus uztveršanas zonas.
• Mainiet attālumu starp pogu un durvju zvanu; attālumu var ietekmēt vietējie apstākli.
• lespējams, pogas baterija ir tukša.
• Nomainiet bateriju. Pārliecinieties, ka tiek ievērota pareizā polaritāte. Savienojiet pārī pogu ar zvanu no jauna.

• Zvanam nav strāvas padeves.

- Pārliecinieties, ka zvans ir pareizi pieslēgts kontaktligzdai un ka barošana ir ieslēgta, kā arī, ka savienojuma drošinātājs/jaudas slēdzis ir ieslēgts.

Apkope un uzturēšana

Bezvadu digitālais durvju zvans ir jutīga elektroniska ierīce. Tādēļ ir jāievēro turpmāk minētie piesardzības pasākumi.

• Durvju zvans (uztvērējs) ir paredzēts izmantošanai tikai iekštelpās sausā vidē.
• Durvju zvanam jāatrodas viegli pieejamā vietā, lai ar to varētu viegli rīkoties, kā arī atvienot.
• Periodiski pārbaudiet durvju zvana pogas funkcionalitāti un laikus no-mainiet bateriju. Izmantojiet vienīgi augstas kvalitātes sārma baterijas ar noteiktajiem parametriem.
• Ja durvju zvans netiek izmantots ilgu laiku, iznemiet bateriju no pogas.
• Nepaklaujiet pogu un durvju zvanu pārmērīgai vibrācijai un triecieniem.
• Nepaklaujiet pogu un durvju zvanu pārmērīgam karstumam un tiešiem saules stariem vai mitrumam.
• Tirot durvju zvanu, atvienojiet to no kontaktligzdas.
• lerīces tīrīšanai izmantojiet viegli samitrinātu drānu un nelielu daudzumu mazgāšanas līdzekļa; nelietojiet agresīvu tīrīšanas līdzekli vai škīdinātāju.

Šo ierīci nav atļauts lietot personām (tostarp bērniem) ar ierobežotām fiziska-jām, maņu vai garīgajām spējām vai personām, kurām pieredzes vai zināšanu trūkums neļauj droši izmantot ierīci. Šādas personas ir jāapmāca iekārtas lietošanai, un tās ir jāuzrauga personai, kura ir atbildīga par drošību. Bērni vienmēr ir jāuzrauga, lai pārliecinātos, ka viņi nespēlējas ar ierīci.

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu šķirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elek- kās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes s un tālāk ari barības kēdē, kur tās var ietekmēt cilvēka veselību.

Ar šo EMOS spol. s r. o. deklarē, ka radioiekārta P5733W/S/G atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.emos.eu/download.
