P5733G - Zvončeky na dvere Emos - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtový zvonček
Značka	Emos
Model	P5733G
Napájanie zvončeka	230 V AC / 50 Hz
Napájanie tlačidla	1 batéria CR2032 (3 V)
Maximálny dosah	150 m (voľný priestor)
Frekvencia prenosu	433,92 MHz
Počet melódií	36
Max. počet tlačidiel na zvonček	8
Stupeň krytia tlačidla	IP44 (vodotesné)
Funkcia párovania	Samoučenie (self-learning)
Nastavenie hlasitosti	4 úrovne: 100 %, 75 %, 50 %, 25 %
Výber melódie	Vyhradené tlačidlo s cyklickým otáčaním
Pamäť pri výpadku	Áno (interná pamäť)
Obsah balenia	Prijímací zvonček, vysielacie tlačidlo, batéria CR2032, obojstranná lepiaca páska, skrutky
Údržba a čistenie	Pred čistením odpojte zvonček. Použite mäkkú vlhkú handričku s jemným mydlom. Nepoužívajte agresívne čistiace prostriedky ani rozpúšťadlá.
Bezpečnosť	Nepoužívajte osobami (vrátane detí) so zníženými schopnosťami bez dozoru. Nevystavujte otrasom, vysokým teplotám, nadmernej vlhkosti ani priamemu žiareniu.
Opraviteľnosť	Nie sú špecifikované žiadne náhradné diely. V prípade poruchy kontaktujte výrobcu.
Určené použitie	Interiér pre zvonček, exteriér pre tlačidlo (IP44)
Zhoda	Smernica 2014/53/EÚ (RED)

Často kladené otázky - P5733G Emos

Ako spárovať tlačidlo so zvončekom?

Zapojte zvonček, dlho stlačte tlačidlo nastavenia hlasitosti (5 s), kým sa nerozsvieti LED. Potom do 30 sekúnd stlačte tlačidlo zvončeka. Zvonček zazvoní a samoučenie sa automaticky ukončí.

Ako nastaviť hlasitosť zvončeka?

Opakovane stláčajte tlačidlo nastavenia hlasitosti zvončeka. Hlasitosť sa mení v cykle: 100 %, 75 %, 50 %, 25 %.

Ako zmeniť melódiu?

Opakovane stláčajte tlačidlo zmeny melódie. Každé stlačenie prehrá nasledujúcu melódiu. Posledná počutá melódia sa uloží.

Ako priradiť každému tlačidlu inú melódiu?

Počas párovania, po aktivovaní režimu samoučenia, niekoľkokrát stlačte tlačidlo melódie na výber melódie, potom stlačte tlačidlo zvončeka. Každé tlačidlo tak môže mať vlastnú melódiu.

Ako vymazať pamäť spárovaných tlačidiel?

Podržte tlačidlo nastavenia hlasitosti stlačené, potom zapojte zvonček. Po cca 5 sekundách sa LED rozsvieti, uvoľnite tlačidlo. LED zhasne a pamäť sa vymaže.

Akú batériu použiť v tlačidle a ako ju vymeniť?

Použite batériu CR2032 (3 V). Otvorte priehradku skrutkovačom v určenom otvore, dodržte polaritu, potom zatvorte. Po výmene môže byť potrebné tlačidlo znova spárovať.

Aký je maximálny dosah a čo ho môže znížiť?

Dosah môže dosiahnuť 150 m vo voľnom priestore. V zastavanom prostredí môže klesnúť na 20 % (približne 30 m). Steny, kovové konštrukcie a iné rádiové zariadenia (433 MHz) znižujú dosah.

Čo robiť, ak zvonček nezvoní?

Skontrolujte vzdialenosť a prekážky. Vymeňte batériu v tlačidle, ak je vybitá. Uistite sa, že zvonček je správne zapojený a nie je výpadok prúdu. V prípade potreby znova spárujte.

Ako čistiť zvonček a tlačidlo?

Odpojte zvonček. Použite mäkkú vlhkú handričku s trochou mydla. Nikdy nepoužívajte agresívne prostriedky ani rozpúšťadlá. Tlačidlo možno čistiť mierne vlhkou handričkou.

Ako zlikvidovať zariadenie po skončení životnosti?

Neodhadzujte zariadenie do domáceho odpadu. Odovzdajte ho na zbernom mieste pre elektronický odpad. Kontaktujte miestny úrad pre informácie o zberných miestach.

NÁVOD NA OBSLUHU P5733G Emos

Súpravu tvorí tlačidlo zvončeka (vysielač) a domáci zvonček (prijímač). Zvonček je určený k trvalému pripojeniu k elektrickej sieti s napätím 230 V AC/50 Hz. Prenos medzi tlačidlom a zvončekom sprostredkovávajú rádiové vlny na frekvencii 433,92 MHz. Dosah závisí na miestnych podmienkach a je až 150 m vo vol'nom priestore bez rušenia.

Súprava má tzv. funkciu „self-learning“ – tlačidlo má schopnosť vygenerovať vlastný párovací kód, ktorý zvonček potom prijme a uloží si ho do pamäti. Zosta-vu tak možno rozširovať doplnkovými tlačidlami. Vďaka funkcii „self-learning“ sa tiež neovplyvňujú susedné zvončeky.

Pre správne použitie bezdrôtového zvončeka si starostlivo prečítajte návod na používanie.

Technické špecifikácie

Dosah vysielania: až 150 m vo vol'nom priestore (v zastavanom priestore môže klesnút' až na pätinu)

Tlačidlo: vodeodolné; krytie IP44

Párovanie zvončeka s tlačidlami: funkcia „self-learning“

Kapacita párovania: maximálne 8 tlačidiel na 1 zvonček

Počet melódií: 36

Frekvencia prenosu: 433,92 MHz, 10 mW e.r.p. max.

Napájanie zvončeka: 230 V AC/50 Hz

Napájanie tlačidla: batérie 1×3 V (typ CR2032, súčast' balenia)

Súčast' balenia: obojstranná lepiaca páska, skrutky

Popis zvončeka (vid' obr. 1)

1 – LED dióda zvončeka
2 – tlačidlo nastavenia hlasitosti
3 – tlačidlo zmeny melódie

1 – tlačidlo zvonenia a LED dióda
2 – batériový priestor/inštalačná podložka

3 – otvor pre otvorenie batériového krytu
4 - batéria

Inštalácia tlačidla/odnatie inštalačnej podložky (vid' obr. 3)

1 – inštalačná podložka
2 - otvory na skrutku

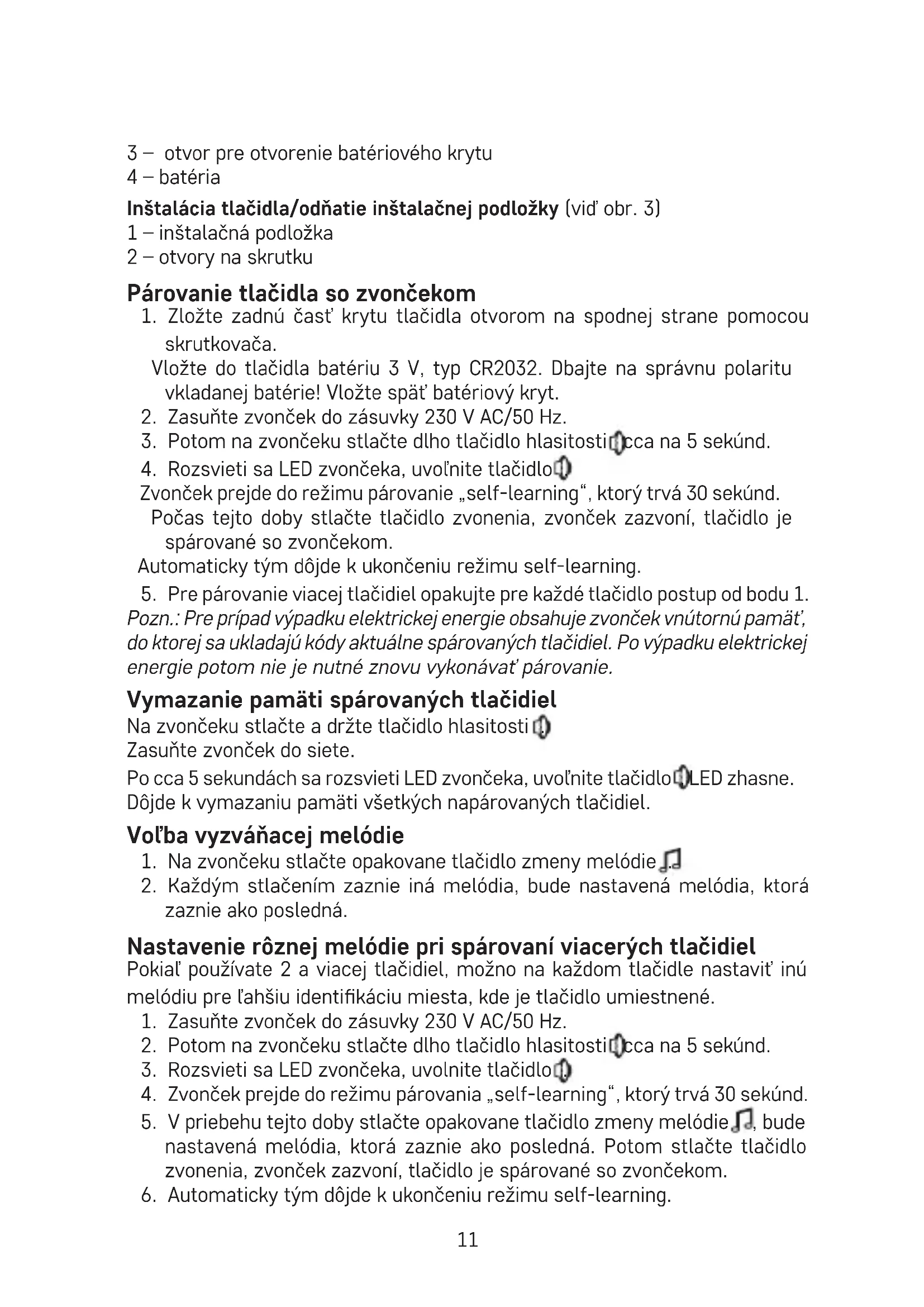

Párovanie tlačidla so zvončekom

1. Zložte zadnú časť krytu tlačidla otvorom na spodnej strane pomocou skrutkovača.

Zvonček prejde do režimu párovanie „self-learning“, ktorý trvá 30 sekúnd.

1. Pre párovanie viacej tlačidiel opakujte pre každé tlačidlo postup od bodu 1. Pozn.: Pre prípad výpadku elektrickej energie obsahuje zvonček vnútornú pamät, do ktorej sa ukladajú kódy aktuálne spárovaných tlačidiel. Po výpadku elektrickej energie potom nie je nutné znovu vykonávat' párovanie.

Vymazanie pamäti spárovaných tlačidiel

Na zvončeku stlačte a držte tlačidlo hlasitosti.

Zasuňte zvonček do siete.

Po cca 5 sekundách sa rozsvieti LED zvončeka, uvoľnite tlačidlo LED zhasne.

Dôjde k vymazaniu pamäti všetkých napárovaných tlačidiel.

Vol'ba vyzváňacej melódie

1. Na zvončeku stlačte opakovane tlačidlo zmeny melódie 🌐
2. Každým stlačením zaznie iná melódia, bude nastavená melódia, ktorá zaznie ako posledná.

Nastavenie rôznej melódie pri spárovaní viacerých tlačidiel

Pokiaľ používate 2 a viacej tlačidiel, možno na každom tlačidle nastavit’ inú melódiu pre l’ahšiu identifikáciu miesta, kde je tlačidlo umiestnené.

1. Zasuňte zvonček do zásuvky 230 V AC/50 Hz.
2. Potom na zvončeku stlačte dlho tlačidlo hlasitostičca na 5 sekúnd.
3. Rozsvieti sa LED zvončeka, uvolnite tlačidlo.
4. Zvonček prejde do režimu párovania „self-learning“, ktorý trvá 30 sekúnd.
5. V priebehu tejto doby stlačte opakovane tlačidlo zmeny melódie 📂, bude nastavená melódia, ktorá zaznie ako posledná. Potom stlačte tlačidlo zvonenia, zvonček zazvoní, tlačidlo je spárované so zvončekom.
6. Automaticky tým dôjde k ukončeniu režimu self-learning.

Pre každé d'alšie tlačidlo opakujte postup od bodu 2.

Pokiaľ budete chciet’ neskôr znovu zmenit’ melódiu u už spárovaných tlačidiel, je nutné najskôr Vymazat’ pamät’ spárovaných tlačidiel.

Nastavenie hlasitosti vyzváňania

Inštalácia tlačidla zvončeka (vysielača)

1. Najskôr vykonajte spárovanie tlačidla so zvončekom.
2. Pred montážou vyskúšajte, či súprava bude na vami vybranom mieste spoľahlivo fungovat'.
3. Zložte inštalačnú podložku z batériového krytu, vid' obr. 3.
4. Zadnú časť podložky pripevnite na stenu obojstrannou lepiacou páskou (súčasť balenia) alebo dvoma skrutkami. Hoci je tlačidlo odolné voči poveternostným vplyvom, umiestnite ho tak, aby bolo chránené, napr. do výklenku.
5. Nasad'te spät' inštalačnú podložku na tlačidlo.
6. Stlačením tlačidla zvončeka zazvoňte. Stlačenie je sprevádzané svitom signalizačnej LED, ktorá signalizuje, že tlačidlo vyslalo rádiový signál. Zvonček prehrá zvolenú melódiu.

Poznámka: Tlačidlo zvončeka (vysielač) možno bez problémov umiestnit' na drevo alebo tehlové steny. Nikdy však tlačidlo neumiestňujte priamo na kovové predmety alebo materiály, ktoré kov obsahujú, napr. na umelohmotné konštrukcie okien a dverí, ktoré obsahujú kovový rám. Vysielač by nemusel správne fungovat'.

Inštalácia zvončeka (prijímača)

1. Zvonček je určený len pre vnútorné použitie. Pri prevádzke musí byt umiestnený v elektrickej zásuvke 230 V AC/50 Hz tak, aby bol okolo nej volný priestor a bol vždy prístupný.
2. Dosah vysielania (max. 150 m) je ovplyvnený miestnymi podmienkami, napríklad počtom stien, cez ktoré musí signál prejst', kovovými zárubňami dverí a inými prvkami, ktoré majú vplyv na prenos rádiového signálu (prítomnosť iných rádiových prostriedkov pracujúcich na podobnom kmitočte, napr. bezdrôtové teplomery, ovládače brán apod.). Dosah vysielania môže vplyvom týchto faktorov rapídne poklesnút'.

Riešenie problémov

Zvonček nezvoní:

• Zvonček môže byt' mimo daný dosah.
• Upravte vzdialenost' medzi tlačidlom zvončeka a domovým zvončekom, dosah môže byt' ovplyvnený miestnymi podmienkami.

• V tlačidle zvončeka môže byt' vybitá batéria.

- Vymeňte batériu, pri tom dbajte na správnu polaritu vkladanej batérie. Vykonajte nové párovanie tlačidla so zvončekom.

- Skontrolujte, či je domový zvonček správne zasunutý v siet'ovej zásuvke alebo či nie je vypnutý prúd, resp. vypnutý istiaci prvok vetvy (poistka, istič).

Bezdrôtový digitálny domový zvonček je citlivé elektronické zariadenie, preto dodržujte nasledujúce opatrenie:

• Zvonček (prijímač) je určený iba pre vnútorné použitie v suchých priestoroch.
• Zvonček musí byt' umiestnený na dobre prístupnom mieste pre l'ahkú manipuláciu a odpojenie.
• Občas skontrolujte činnosť tlačidla zvončeka a včas vymeňte batériu. Používajte len kvalitnú alkalickú batériu s predpísanými parametrami.
• Ak nepoužívate zvonček dlhšiu dobu, vyberte batériu z tlačidla zvončeka.
• Nevystavujte tlačidlo a zvonček nadmerným otrasom a úderom.
• Nevystavujte tlačidlo a zvonček nadmernej teplote a priamemu slnečnému svitu alebo vlhkosti.
• Pri čistení domového zvončeka je nutné ho odpojit' od elektrickej siete vytiahnutím zo zásuvky.
• Pre čistenie použite jemne navlhčenú handričku s trochou saponátu, nepoužívajte agresívne čistiace prostriedky alebo rozpúšťadlá.

Tento prístroj nie je určený pre používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna neschopnosť či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní prístroja, pokial' na ne nebude dohliadnuté alebo pokial' neboli inštruované ohľadom použitia tohoto prístroja osobou zodpovednou za ich bezpečnosť. Je nutný dohl'ad nad det'mi, aby sa zaistilo, že sa nebudú s prístrojom hrat'.

Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu presakovat' do podzemnej vody a dostat' sa do potravinového ret'azca a poškodzovať vaše zdravie.

EMOS spol. s r. o. týmto vyhlasuje, že rádiové zariadenie typu P5733W/S/G je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: http://www.emos.eu/download.
