P5733G - Campanelli per porte Emos - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Campanello senza fili
Marca	Emos
Modello	P5733G
Alimentazione del campanello	230 V CA / 50 Hz
Alimentazione del pulsante	1 batteria CR2032 (3 V)
Portata massima	150 m (all'aperto)
Frequenza di trasmissione	433,92 MHz
Numero di melodie	36
Numero max. di pulsanti per campanello	8
Grado di protezione del pulsante	IP44 (a tenuta stagna)
Funzione di accoppiamento	Self-learning (autoapprendimento)
Regolazione del volume	4 livelli: 100%, 75%, 50%, 25%
Selezione della melodia	Pulsante dedicato con rotazione ciclica
Memorizzazione in caso di interruzione	Sì (memoria interna)
Contenuto della confezione	Campanello ricevitore, pulsante trasmettitore, batteria CR2032, nastro biadesivo, viti
Manutenzione e pulizia	Scollegare il campanello prima della pulizia. Utilizzare un panno morbido umido con sapone delicato. Non utilizzare detergenti aggressivi o solventi.
Sicurezza	Non utilizzare da parte di persone (bambini inclusi) con capacità ridotte senza supervisione. Non esporre a urti, temperature elevate, umidità eccessiva o irraggiamento diretto.
Riparabilità	Nessun pezzo di ricambio specificato. In caso di guasto, contattare il produttore.
Utilizzo previsto	Interno per il campanello, esterno per il pulsante (IP44)
Conformità	Direttiva 2014/53/UE (RED)

Domande frequenti - P5733G Emos

Come associare il pulsante al campanello?

Collegare il campanello, premere a lungo il pulsante di regolazione del volume (5 s) finché il LED non si accende. Quindi, entro 30 secondi, premere il pulsante del campanello. Il campanello suona e il self-learning termina automaticamente.

Come regolare il volume del campanello?

Premere ripetutamente il pulsante di regolazione del volume del campanello. Il volume cambia secondo il ciclo: 100%, 75%, 50%, 25%.

Come cambiare la melodia?

Premere ripetutamente il pulsante di cambio melodia. Ogni pressione riproduce la melodia successiva. L'ultima melodia ascoltata viene memorizzata.

Come assegnare una melodia diversa a ciascun pulsante?

Durante l'associazione, dopo aver attivato la modalità self-learning, premere più volte il pulsante melodia per scegliere una melodia, quindi premere il pulsante del campanello. Ogni pulsante può così avere la propria melodia.

Come cancellare la memoria dei pulsanti associati?

Tenere premuto il pulsante di regolazione del volume, quindi collegare il campanello. Dopo circa 5 secondi, il LED si accende, rilasciare il pulsante. Il LED si spegne e la memoria viene cancellata.

Quale batteria utilizzare nel pulsante e come sostituirla?

Utilizzare una batteria CR2032 (3 V). Aprire il vano con un cacciavite nell'apposito foro, rispettare la polarità, quindi richiudere. Dopo la sostituzione, potrebbe essere necessario riassociare il pulsante.

Qual è la portata massima e cosa può ridurla?

La portata può raggiungere 150 m all'aperto. In un ambiente costruito, può scendere al 20% (circa 30 m). Muri, strutture metalliche e altri apparecchi radio (433 MHz) riducono la portata.

Cosa fare se il campanello non suona?

Verificare la distanza e gli ostacoli. Sostituire la batteria del pulsante se è scarica. Assicurarsi che il campanello sia ben collegato e che la corrente non sia interrotta. Riassociare se necessario.

Come pulire il campanello e il pulsante?

Scollegare il campanello. Utilizzare un panno morbido umido con un po' di sapone. Non utilizzare mai prodotti aggressivi o solventi. Il pulsante può essere pulito con un panno leggermente umido.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Depositarlo in un punto di raccolta per rifiuti elettronici. Contattare il proprio comune per conoscere i punti di raccolta locali.

MANUALE UTENTE P5733G Emos

IT | Campanello senza fili

Il set è composto dal pulsante del campanello (trasmettitore) e dal campanello di casa (ricevitore). Il campanello è progettato per essere permanentemente collegato a una rete elettrica da 230 V CA/50 Hz. La trasmissione tra il pulsante e il campanello è assicurata da onde radio su una frequenza di 433,92 MHz. La portata dipende dalle condizioni locali ed è fino a 150 m in spazio libero senza interferenze.

Il set è dotato della cosiddetta funzione di “self-learning” – il pulsante è in grado di generare il proprio codice di abbinamento, che il campanello riceve e memorizza. Il gruppo può quindi essere esteso con pulsanti aggiuntivi. Grazie alla funzione di “self-learning” i campanelli vicini non vengono influenzati. Leggere attentamente le istruzioni per utilizzare correttamente il campanello senza fili.

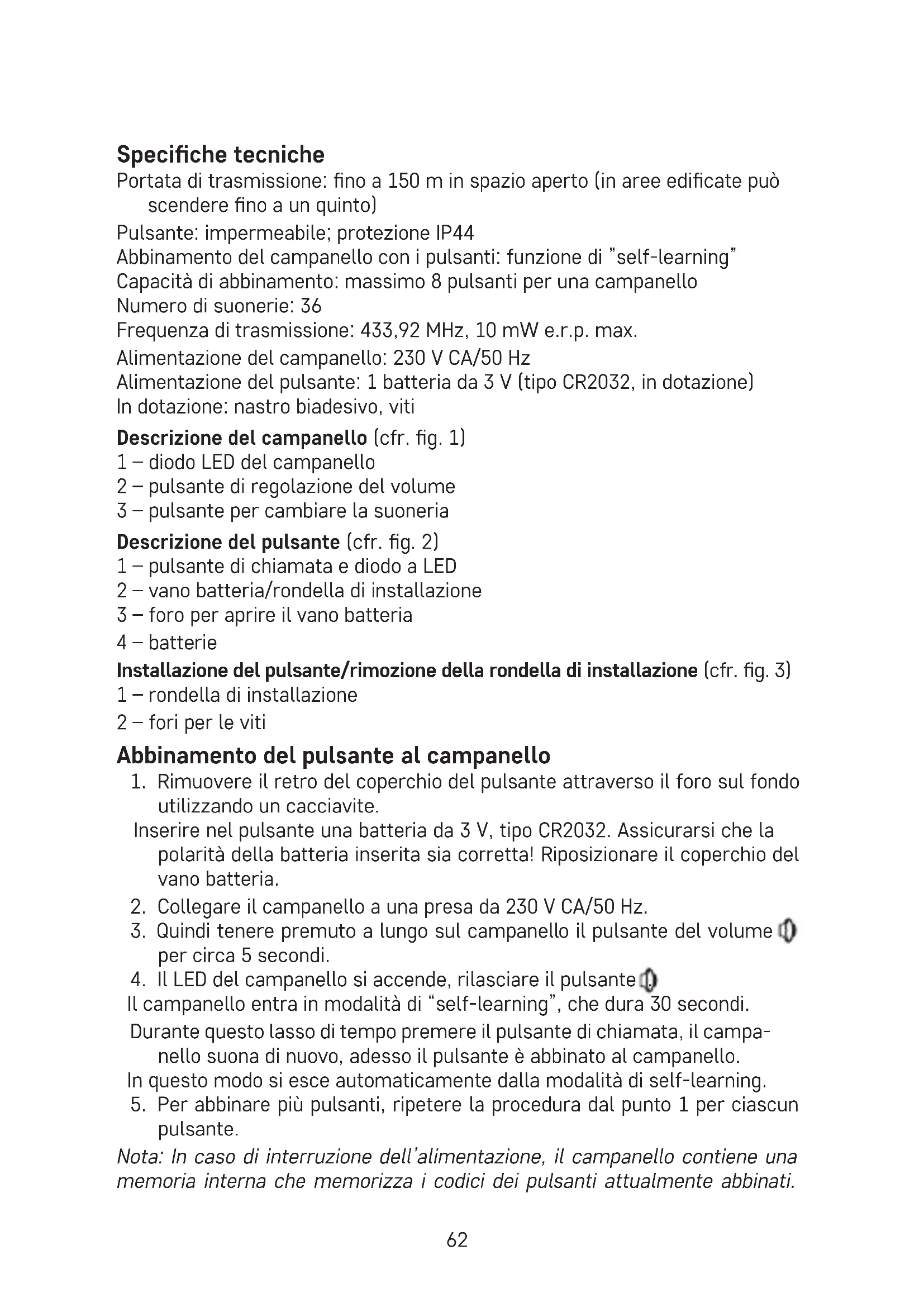

Specifiche tecniche

Portata di trasmissione: fino a 150 m in spazio aperto (in aree edificate può scendere fino a un quinto)

Pulsante: impermeabile; protezione IP44

Abbinamento del campanello con i pulsanti: funzione di "self-learning"

Capacità di abbinamento: massimo 8 pulsanti per una campanello

Numero di suonerie: 36

Frequenza di trasmissione: 433,92 MHz, 10 mW e.r.p. max.

Alimentazione del campanello: 230 V CA/50 Hz

Alimentazione del pulsante: 1 batteria da 3 V (tipo CR2032, in dotazione)

In dotazione: nastro biadesivo, viti

Descrizione del campanello (cfr. fig. 1)

1 - diodo LED del campanello

2 – pulsante di regolazione del volume

3 – pulsante per cambiare la suoneria

Descrizione del pulsante (cfr. fig. 2)

1 – pulsante di chiamata e diodo a LED

2 - vano batteria/rondella di installazione

3 – foro per aprire il vano batteria

4 - batterie

Installazione del pulsante/rimozione della rondella di installazione (cfr. fig. 3)

1 - rondella di installazione

2 - fori per le viti

Abbinamento del pulsante al campanello

1. Rimuovere il retro del coperchio del pulsante attraverso il foro sul fondo utilizzando un cacciavite.
   Inserire nel pulsante una batteria da 3 V, tipo CR2032. Assicurarsi che la polarità della batteria inserita sia corretta! Riposizionare il coperchio del vano batteria.
2. Collegare il campanello a una presa da 230 V CA/50 Hz.
3. Quindi tenere premuto a lungo sul campanello il pulsante del volume per circa 5 secondi.
4. Il LED del campanello si accende, rilasciare il pulsante.

Il campanello entra in modalità di “self-learning”, che dura 30 secondi.

Durante questo lasso di tempo premere il pulsante di chiamata, il campanello suona di nuovo, adesso il pulsante è abbinato al campanello.

In questo modo si esce automaticamente dalla modalità di self-learning.

1. Per abbinare più pulsanti, ripetere la procedura dal punto 1 per ciascun pulsante.

Nota: In caso di interruzione dell'alimentazione, il campanello contiene una memoria interna che memorizza i codici dei pulsanti attualmente abbinati.

Pertanto, non è necessario eseguire nuovamente l'abbinamento dopo un'interruzione di corrente.

Cancellazione della memoria dei pulsanti abbinati

Tenere premuto il pulsante di abbinamento sul campanello.

Collegare il campanello alla rete.

Dopo circa 5 secondi si accende il LED del campanello, rilasciare il pulsante 📋, il LED si spegne.

La memoria di tutti i pulsanti abbinati verrà cancellata.

Selezione della suoneria

1. Premere ripetutamente sul campanello il pulsante della suoneria 📂
2. Ad ogni pressione viene riprodotta una suoneria diversa, la suoneria impostata sarà quella riprodotta per ultima.

Impostazione di una suoneria diversa durante l'abbinamento di più pulsanti

Se si utilizzano 2 e più pulsanti è possibile impostare una suoneria diversa su ciascun pulsante per identificare più facilmente dove si trova il pulsante.

1. Collegare il campanello a una presa da 230 V CA/50 Hz.
2. Quindi tenere premuto a lungo sul campanello il pulsante del volume per circa 5 secondi.
3. Il LED del campanello si accende, rilasciare il pulsante.
4. Il campanello entra in modalità di “self-learning”, che dura 30 secondi.
5. Durante questo lasso di tempo premere ripetutamente il pulsante per modificare la suoneria 📂, la suoneria impostata sarà quella riprodotta per ultima. Quindi premere il pulsante di chiamata, il campanello suona di nuovo, adesso il pulsante è abbinato al campanello.
6. In questo modo si esce automaticamente dalla modalità di self-learning.

Ripetere la procedura dal punto 2 per ogni pulsante aggiuntivo.

Se in seguito si desidera modificare nuovamente la suoneria dei pulsanti già abbinati, è necessario prima cancellare la memoria dei pulsanti abbinati.

Impostazione del volume della suoneria

1. Premere ripetutamente il pulsante sul campanello.
2. Ogni pressione imposterà un livello di volume diverso nell'ordine:

$$ 100 \% - 75 \% - 50 \% - 25 \% $$

Installazione del pulsante del campanello (trasmettitore)

1. Per prima cosa, abbinare il pulsante al campanello.
2. Prima dell'installazione, verificare che il set funzioni in modo corretto nella posizione scelta.

3. Rimuovere la rondella di installazione dal coperchio della batteria, cfr. fig. 3.

4. Fissare il retro della rondella alla parete con nastro biadesivo (in dotazione) o due viti. Pur essendo resistente alle intemperie, collocare il pulsante in un luogo protetto, ad esempio in una nicchia.

5. Riposizionare la rondella di installazione sul pulsante.
6. Premere il pulsante del campanello per suonare. La pressione del pulsante è accompagnata da un LED rosso di segnalazione che indica che il pulsante ha inviato un segnale radio. Il campanello riprodurrà la suoneria selezionata.

Nota: Il pulsante del campanello (trasmettitore) può essere posizionato senza problemi su pareti in legno o in mattoni. Non collocare però il pulsante direttamente su oggetti metallici o su materiali che contengono metallo, quali ad esempio le strutture in plastica di porte e finestre che contengono un telaio metallico. Il trasmettitore potrebbe non funzionare correttamente.

Installazione del campanello (ricevitore)

1. Il campanello è progettato solo per uso interno. Durante il funzionamento, deve essere posizionato in una presa elettrica da 230 V CA/50 Hz avendo cura di lasciare dello spazio libero intorno affinché sia sempre accessibile.
2. La portata di trasmissione (max. 150 m) risente delle condizioni locali, ad esempio del numero di pareti che il segnale deve attraversare, dei telai metallici delle porte e di altri elementi che influenzano la trasmissione del segnale radio (presenza di altri dispositivi radio che operano a una frequenza simile, per esempio termometri senza fili, comandi di cancelli ecc.). La portata della trasmissione può diminuire rapidamente a causa di questi fattori.

Risoluzione dei problemi

Il campanello non suona:

- Il campanello potrebbe essere fuori portata.

- Regolare la distanza tra il pulsante del campanello e il campanello, la portata può risentire delle condizioni locali.

- La batteria nel pulsante del campanello potrebbe essere scarica.

- Sostituire la batteria assicurandosi che la polarità della batteria inserita sia corretta. Effettuare nuovamente l'abbinamento del pulsante al campanello.

- Il campanello di casa non è alimentato.

- Verificare che il campanello di casa sia correttamente inserito nella presa di corrente o che l'alimentazione non sia interrotta oppure che non sia spento l'elemento di sicurezza del circuito (fusibile, disgiuntore).

Cura e manutenzione

Il campanello di casa digitale senza fili è un dispositivo elettronico sensibile, osservare quindi le seguenti precauzioni:

- Il campanello (ricevitore) è destinato esclusivamente all'uso in interni in aree asciutte.

• Il campanello deve essere collocato in una posizione facilmente accessibile per facilitare le operazioni e lo scollegamento.
• Di tanto in tanto controllare il funzionamento del pulsante del campanello e sostituire tempestivamente la batteria. Utilizzare solo una batteria alcalina di alta qualità con i parametri prescritti.
• Se non si utilizza il campanello per molto tempo, rimuovere la batteria dal pulsante del campanello.
  • Non esporre il pulsante e il campanello a urti e colpi eccessivi.
• Non esporre il pulsante e il campanello a temperature eccessive, alla luce diretta del sole o all'umidità.
• Scollegare il campanello di casa dalla rete elettrica estraendolo dalla presa prima di pulirlo.
• Per la pulizia, utilizzare un panno leggermente umido con un po' di detergente, non utilizzare detergenti aggressivi o solventi.

Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) le cui incapacità fisiche, sensoriali o mentali o la cui mancanza di esperienza o di conoscenze impediscono loro di utilizzare l'apparecchio in modo sicuro, a meno che non siano sorvegliate o istruite sull'uso di questo apparecchio da una persona responsabile della loro sicurezza. È necessario tenere d'occhio i bambini per assicurarsi che non giochi con l'apparecchio.

Non smaltire con i rifiuti domestici. Utilizza punti di raccolta speciali per i rifiuti differenziati. Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici dovessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque sotterranee e, di conseguenza, la catena alimentare, dove potrebbe influire sulla salute umana.

Con la presente, EMOS spol. s r. o. dichiara che l'apparecchiatura radio tipo P5733W/S/G è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://www.emos.eu/download.
