Tipo de producto	Timbre de puerta inalámbrico
Marca	Emos
Modelo	P5733G
Alimentación del timbre	230 V AC / 50 Hz
Alimentación del pulsador	1 pila CR2032 (3 V)
Alcance máximo	150 m (al aire libre)
Frecuencia de transmisión	433,92 MHz
Número de melodías	36
Número máx. de pulsadores por timbre	8
Grado de protección del pulsador	IP44 (estanco)
Función de emparejamiento	Self-learning (autoaprendizaje)
Ajuste de volumen	4 niveles: 100%, 75%, 50%, 25%
Selección de melodía	Botón dedicado con rotación cíclica
Memorización en caso de corte	Sí (memoria interna)
Contenido del embalaje	Timbre receptor, pulsador emisor, pila CR2032, cinta adhesiva de doble cara, tornillos
Mantenimiento y limpieza	Desconectar el timbre antes de limpiar. Usar un paño suave húmedo con jabón suave. No usar detergentes agresivos ni disolventes.
Seguridad	No utilizar por personas (incluidos niños) con capacidades reducidas sin supervisión. No exponer a golpes, temperaturas elevadas, humedad excesiva o radiación directa.
Reparabilidad	Ninguna pieza de repuesto especificada. En caso de avería, contactar al fabricante.
Uso previsto	Interior para el timbre, exterior para el pulsador (IP44)
Conformidad	Directiva 2014/53/UE (RED)

Preguntas frecuentes - P5733G Emos

¿Cómo emparejar el pulsador con el timbre?

Enchufe el timbre, presione prolongadamente el botón de ajuste de volumen (5 s) hasta que el LED se encienda. Luego, durante 30 segundos, presione el botón del timbre. El timbre suena y el self-learning finaliza automáticamente.

¿Cómo ajustar el volumen del timbre?

Presione repetidamente el botón de ajuste de volumen del timbre. El volumen cambia en el ciclo: 100%, 75%, 50%, 25%.

¿Cómo cambiar la melodía?

Presione repetidamente el botón de cambio de melodía. Cada pulsación reproduce la siguiente melodía. La última melodía escuchada se guarda.

¿Cómo asignar una melodía diferente a cada pulsador?

Durante el emparejamiento, después de activar el modo self-learning, presione varias veces el botón de melodía para elegir una melodía, luego presione el botón del timbre. Cada pulsador puede así tener su propia melodía.

¿Cómo borrar la memoria de los pulsadores emparejados?

Mantenga presionado el botón de ajuste de volumen, luego enchufe el timbre. Después de aproximadamente 5 segundos, el LED se enciende, suelte el botón. El LED se apaga y la memoria se borra.

¿Qué pila usar en el pulsador y cómo reemplazarla?

Use una pila CR2032 (3 V). Abra el compartimento con un destornillador en el orificio previsto, respete la polaridad, luego cierre. Después del reemplazo, puede ser necesario re-emparejar el pulsador.

¿Cuál es el alcance máximo y qué puede reducirlo?

El alcance puede alcanzar 150 m al aire libre. En un entorno edificado, puede caer al 20% (aproximadamente 30 m). Las paredes, estructuras metálicas y otros dispositivos de radio (433 MHz) reducen el alcance.

¿Qué hacer si el timbre no suena?

Verifique la distancia y los obstáculos. Reemplace la pila del pulsador si está agotada. Asegúrese de que el timbre esté bien enchufado y que no haya corte de corriente. Re-empareje si es necesario.

¿Cómo limpiar el timbre y el pulsador?

Desconecte el timbre. Use un paño suave húmedo con un poco de jabón. Nunca use productos agresivos o disolventes. El pulsador se puede limpiar con un paño ligeramente húmedo.

¿Cómo desechar el aparato al final de su vida útil?

No deseche el aparato con la basura doméstica. Depósito en un punto de recogida de residuos electrónicos. Contacte a su ayuntamiento para conocer los puntos de recogida locales.

MANUAL DE USUARIO P5733G Emos

2 - buton reglare volum

3 – buton de modificare a melodiei

El kit consiste en un interruptor del timbre (emisor) y un timbre doméstico (receptor). El timbre está diseñado para una conexión fija a la red eléctrica con tensión 230 V AC/50 Hz. La transmisión entre el interruptor y el timbre se realiza mediante ondas de radio con una frecuencia de 433,92 MHz. El alcance depende de las condiciones locales y es de hasta 150 m en un espacio libre sin interferencias.

El kit tiene la función de “self-learning” – el interruptor tiene la capacidad de generar su propio código de vinculación que el timbre aceptará y guardará en su

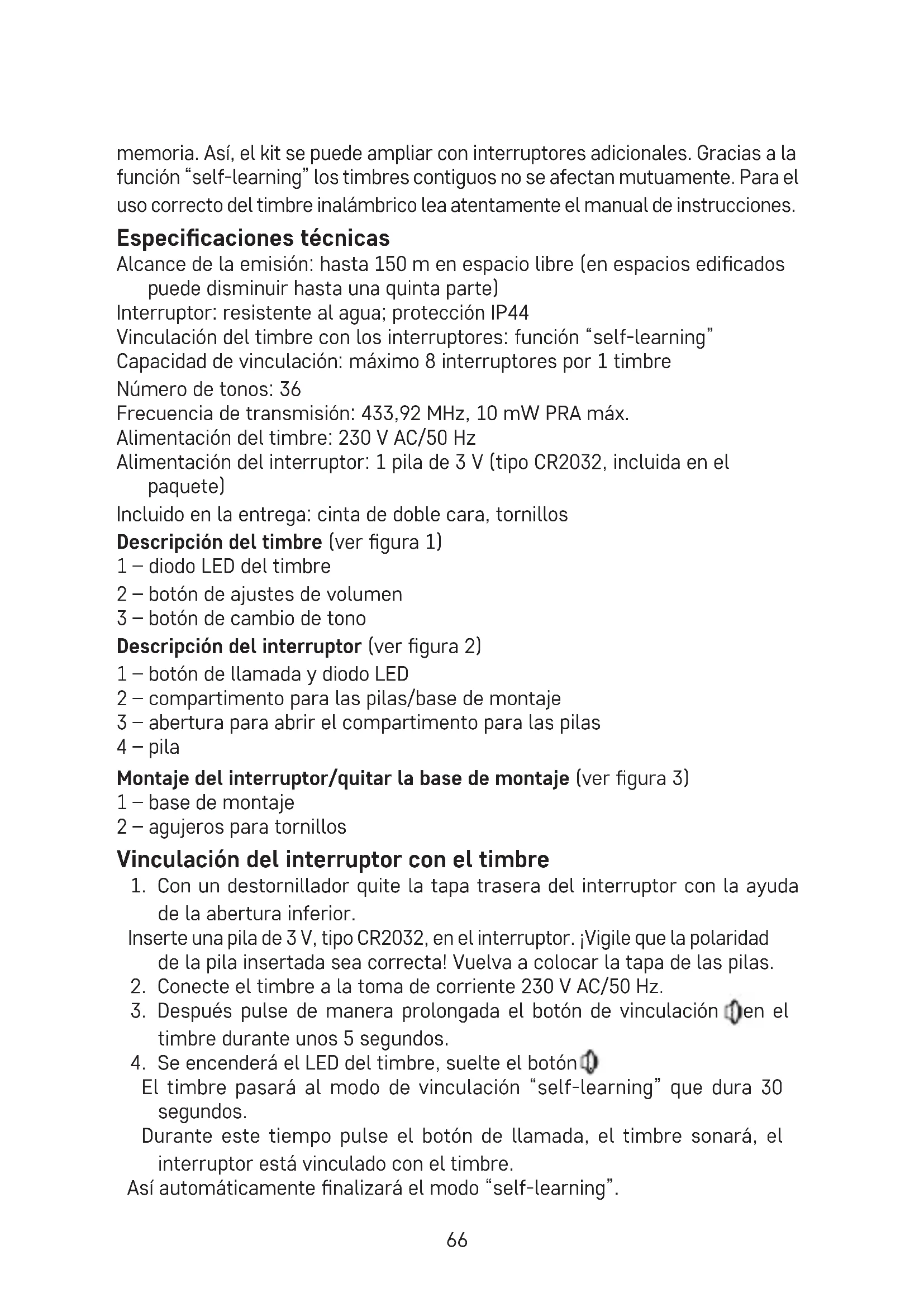

memoria. Así, el kit se puede ampliar con interruptores adicionales. Gracias a la función “self-learning” los timbres contiguos no se afectan mutuamente. Para el uso correcto del timbre inalámbrico lea atentamente el manual de instrucciones.

Especificaciones técnicas

Alcance de la emisión: hasta 150 m en espacio libre (en espacios edificados puede disminuir hasta una quinta parte)

Interruptor: resistente al agua; protección IP44

Vinculación del timbre con los interruptores: función “self-learning”

Capacidad de vinculación: máximo 8 interruptores por 1 timbre

Número de tonos: 36

Frecuencia de transmisión: 433,92 MHz, 10 mW PRA máx.

Alimentación del timbre: 230 V AC/50 Hz

Alimentación del interruptor: 1 pila de 3 V (tipo CR2032, incluida en el paquete)

Incluido en la entrega: cinta de doble cara, tornillos

Descripción del timbre (ver figura 1)

1 - diodo LED del timbre

2 - botón de ajustes de volumen

3 - botón de cambio de tono

Descripción del interruptor (ver figura 2)

1 – botón de llamada y diodo LED
2 - compartimento para las pilas/base de montaje
3 – abertura para abrir el compartimento para las pilas
4 - pila

Montaje del interruptor/quitar la base de montaje (ver figura 3)

1 - base de montaje
2 - agujeros para tornillos

Vinculación del interruptor con el timbre

1. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura inferior.

Inserte una pila de 3 V, tipo CR2032, en el interruptor. ¡Vigile que la polaridad de la pila insertada sea correcta! Vuelva a colocar la tapa de las pilas.

1. Conecte el timbre a la toma de corriente 230 V AC/50 Hz.
2. Después pulse de manera prolongada el botón de vinculación en el timbre durante unos 5 segundos.
3. Se encenderá el LED del timbre, suelte el botón

El timbre pasará al modo de vinculación “self-learning” que dura 30 segundos.

Durante este tiempo pulse el botón de llamada, el timbre sonará, el interruptor está vinculado con el timbre.

Así automáticamente finalizará el modo “self-learning”.

1. Para vincular varios interruptores repita para cada interruptor los pasos desde el punto 1.

Nota: En caso de corte de la corriente eléctrica el timbre tiene una memoria interna que guarda los códigos de los interruptores actualmente vinculados. Así, después de un corte de electricidad no hace falta volver a repetir la vinculación.

Borrar la memoria de los interruptores vinculados

Pulse y mantenga pulsado el botón de vinculación del timbre.

Enchufe el timbre en la corriente.

Tras unos 5 segundos se encenderá el LED del timbre, suelte el botón el LED se apagará.

La memoria de todos los interruptores vinculados se borrará.

Selección del tono de llamada

1. En el timbre pulse repetidamente el botón de cambio de tono 🌐
2. Cada vez que pulse sonará otro tono. Quedará seleccionado el tono que suene como último.

Ajustes de diferentes tonos de llamada para múltiples interruptores vinculados

Si utiliza 2 interruptores o más, en cada interruptor vinculado se puede ajustar otro tono para identificar mejor el lugar donde esté ubicado el interruptor.

1. Conecte el timbre a la toma de corriente 230 V AC/50 Hz.
2. Después pulse de manera prolongada el botón de vinculación en el timbre durante unos 5 segundos.
3. Se encenderá el LED del timbre, suelte el botón.
4. El timbre pasará al modo de vinculación "self-learning" que dura 30 segundos.
5. Durante este tiempo pulse repetidamente el botón de cambio de tono 📌, quedará seleccionado el tono que suene como último. Después pulse el botón de llamada, el timbre sonará, el interruptor está vinculado con el timbre.
6. Así automáticamente finalizará el modo “self-learning”.

Para cada interruptor vuelva a repetir los pasos desde el punto 2.

Si más adelante quiere volver a cambiar el tono de los interruptores ya vinculados, primero hay que Borrar la memoria de los interruptores vinculados.

Ajustes de volumen del tono de llamada

1. Pulse repetidamente el botón en el timbre.
2. Cada vez que pulse, se seleccionará otro nivel de volumen, en este orden: 100 % - 75 % - 50 % - 25 %

Montaje del interruptor del timbre (emisor)

1. Primero realice la vinculación del interruptor con el timbre.

2. Antes del montaje compruebe que el kit funcione correctamente en el lugar que haya elegido.

3. Quite la base de montaje de la tapa del compartimento para las pilas, ver figura 3.

4. Fije la parte trasera de la base en la pared con una cinta de doble cara (incluida en el paquete) o con dos tornillos. Aunque el interruptor sea resistente a los efectos meteorológicos, colóquelo en un lugar protegido, por ejemplo en un porche.
5. Vuelva a colocar la base de montaje en el interruptor.
6. Llame pulsando el interruptor del timbre. Al pulsar el interruptor también se encenderá el indicador LED que indica que el interruptor haya emitido una señal de radio. El timbre sonará con el tono seleccionado.

Nota: El interruptor del timbre (emisor) se puede colocar con total seguridad sobre superficies de madera o paredes de ladrillos. Sin embargo, nunca coloque el interruptor directamente sobre objetos metálicos o materiales que contienen metales, por ejemplo, estructuras de plástico de ventanas y puertas que incluyen un marco metálico. Es posible que el emisor no funcione correctamente.

Montaje del timbre (receptor)

1. El timbre está diseñado solo para el uso interior. Durante el funcionamiento tiene que estar conectado a la toma de corriente 230 V AC/50 Hz de tal manera, que alrededor siempre haya espacio libre y esté siempre accesible.
2. En el alcance de la emisión (máximo 150 m) influyen las condiciones locales, por ejemplo, el número de las paredes que la señal tiene que atravesar, marcos de puertas metálicos y otros elementos que influyen en la transmisión de la señal de radio (la presencia de otros aparatos de radio que trabajan en una frecuencia parecida, como termómetros inalámbricos, mandos de puertas, etc.). El alcance de la emisión puede bajar de manera significativa por causa de la influencia de estos factores.

Solución de problemas

El timbre no suena:

- Puede que el timbre esté fuera del alcance indicado.

- Ajuste la distancia entre el interruptor del timbre y el timbre doméstico, el alcance puede estar afectado por las condiciones locales.

- La pila del interruptor del timbre puede estar agotada.

- Cambie la pila y vigile que la polaridad al insertarla sea correcta. Realice una nueva vinculación del interruptor con el timbre.

- El timbre doméstico no tiene alimentación.

- Compruebe que el timbre doméstico esté enchufado correctamente en la toma de corriente y que la corriente no esté apagada, o en su caso, el elemento de seguridad de la rama (fusible, diferencial).

Cuidado y mantenimiento

El timbre inalámbrico digital es un dispositivo electrónico sensible, por eso cumpla las siguientes medidas:

• El timbre (receptor) está diseñado solo para el uso interior en espacios secos.
• El timbre debe estar colocado en un lugar con buen acceso para poder manipular y desconectarlo fácilmente.
• De vez en cuando verifique el correcto funcionamiento del interruptor del timbre y cambie la pila a tiempo. Utilice solo pilas alcalinas de buena calidad con los parámetros prescritos.
• Si lleva tiempo sin utilizar el timbre, quite la pila del interruptor del timbre.
• No exponga ni el interruptor ni el timbre a vibraciones e impactos.
• No exponga ni el interruptor ni el timbre a temperaturas elevadas, radiación solar directa o humedad.
• Cuando limpie el timbre, el timbre tiene que estar desenchufado de la toma de corriente.
• Para la limpieza, utilice un paño ligeramente húmedo con un poco de detergente. No utilice productos de limpieza o disolventes agresivos.

Este aparato no está destinado para que lo utilicen personas (niños incluidos) cuya capacidad física, sensorial o mental, o su experiencia y conocimientos, no sean suficientes para utilizar el aparato de forma segura, a menos que lo hagan bajo supervisión o tras recibir instrucciones sobre el uso adecuado del aparato por parte del responsable de su seguridad. Es necesario vigilar que los niños no jueguen con el aparato.

No las elimine con la basura doméstica. Utilice puntos de recolección especiales para los residuos clasificados. Póngase en contacto con las autoridades locales para obtener información sobre los puntos de recogida. Si los dispositivos electrónicos se eliminan en un vertedero, las sustancias peligrosas pueden llegar a las aguas subterráneas y, por consiguiente, a los alimentos en la cadena, donde podría afectar a la salud humana.

Por la presente, EMOS spol. s r. o. declara que el equipo de radio tipo P5733W/S/G cumple con la Directiva 2014/53/EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: http://www.emos.eu/download.
