GEBRUIKSAANWIJZING P57001 Emos
2 – atvere elektrības vadiem
De deurbel is ontworpen om permanent te worden aangesloten op een 230 V AC/50 Hz elektriciteitsnet.
Om de deurbel correct te gebruiken, lees de handleiding zorgvuldig door.
Technische specificaties
Dekking: IP20
Aantal melodieën: 1
Voeding van de bel: 230 V AC/50 Hz

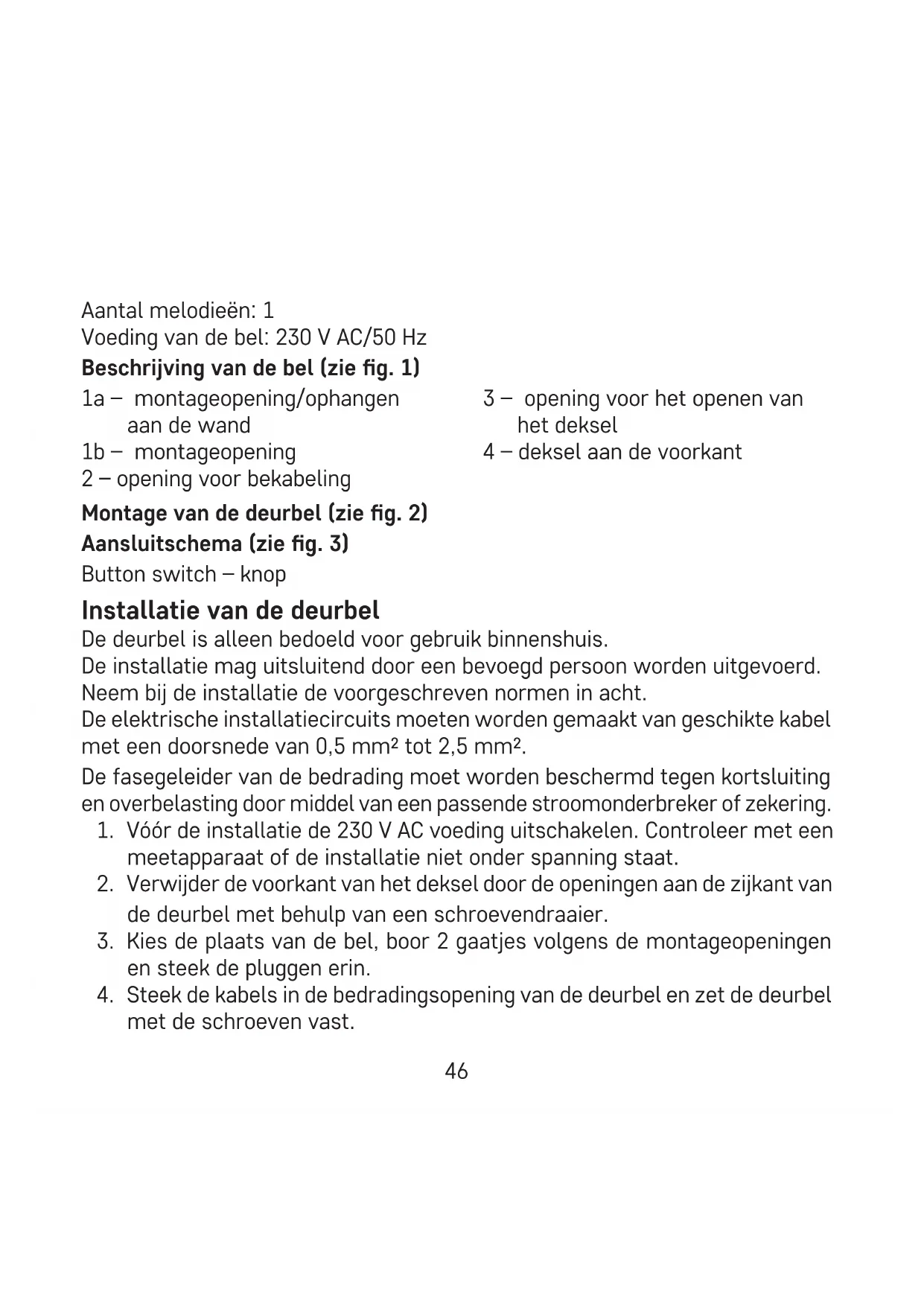

Beschrijving van de bel (zie fig. 1)
1a – montageopening/ophangen aan de wand
1b - montageopening
2 – opening voor bekabeling
Montage van de deurbel (zie fig. 2)
Aansluitschema (zie fig. 3)
Button switch – knop
3 – opening voor het openen van het deksel
4 – deksel aan de voorkant
Installatie van de deurbel
De deurbel is alleen bedoeld voor gebruik binnenshuis.
De installatie mag uitsluitend door een bevoegd persoon worden uitgevoerd.
Neem bij de installatie de voorgeschreven normen in acht.
De elektrische installatiecircuits moeten worden gemaakt van geschikte kabel met een doorsnede van 0,5 mm ^2 tot 2,5 mm ^2 .
De fasegeleider van de bedrading moet worden beschermd tegen kortsluiting en overbelasting door middel van een passende stroomonderbreker of zekering.
- Vóór de installatie de 230 V AC voeding uitschakelen. Controleer met een meetapparaat of de installatie niet onder spanning staat.
- Verwijder de voorkant van het deksel door de openingen aan de zijkant van de deurbel met behulp van een schroevendraaier.
- Kies de plaats van de bel, boor 2 gaatjes volgens de montageopeningen en steek de pluggen erin.
-
Steek de kabels in de bedradingsopening van de deurbel en zet de deurbel met de schroeven vast.
-
Verwijder ongeveer 1 cm isolatielaag van het uiteinde van de kabels.
- Steek de bedradingskabels in de voedingsklemmen van de deurbel en schroef ze vast.
- Plaats de voorkant van de deurbel terug.
- Schakel de 230 V voeding in en druk op de knop om de werking van de deurbel te testen.
Problemen oplossen
De bel rinkelt niet:
- De deurbel heeft geen stroom.
- Controleer of de stroom of de hoofdschakelaar (zekering, stroomonderbreker) niet zijn uitgeschakeld.
Zorg en onderhoud
Een deurbel is een gevoelig elektronisch apparaat, en daarom moeten de volgende voorzorgsmaatregelen worden genomen:
- De bel is uitsluitend bedoeld voor gebruik binnenshuis in droge ruimten.
- Stel de deurbel niet bloot aan buitensporige schokken en stoten.
- Stel de deurde bel niet bloot aan te hoge temperaturen en direct zonlicht of vocht.
- Bij het schoonmaken van de deurbel is het noodzakelijk om deze los te koppelen van het elektriciteitsnet.
- Voor het reinigen gebruik een vochtig doekje met een beetje afwasmiddel, gebruik geen agressieve schoonmaakmiddelen of oplosmiddelen.
Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) die door een lichamelijk, zintuiglijk of geestelijk onvermogen of door een gebrek aan ervaring of kennis niet in staat zijn het apparaat veilig te gebruiken, tenzij zij onder toezicht staan of instructies hebben gekregen van een persoon die
verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen, dat zij niet met het apparaat spelen.
