BEDIENUNGSANLEITUNG P57001 Emos
Die Klingel ist für den dauerhaften Anschluss an ein Stromnetz mit einer Spannung von 230 V AC/50 Hz bestimmt.

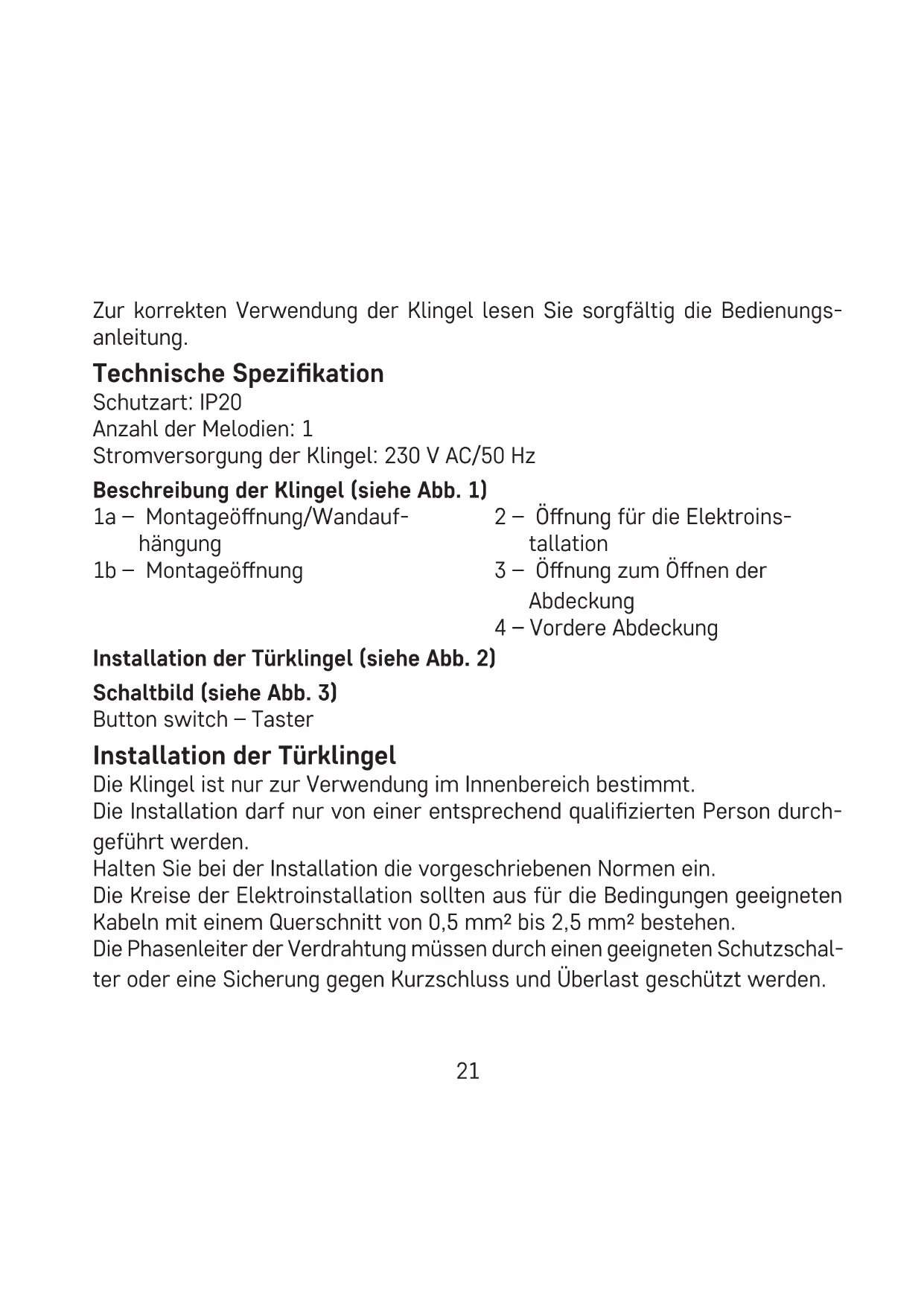

Zur korrekten Verwendung der Klingel lesen Sie sorgfältig die Bedienungsanleitung.
Technische Spezifikation
Schutzart: IP20
Anzahl der Melodien: 1
Stromversorgung der Klingel: 230 V AC/50 Hz
Beschreibung der Klingel (siehe Abb. 1)
1a – Montageöffnung/Wandauf-hängung
1b – Montageöffnung
2 – Öffnung für die Elektroinstallation
3 – Öffnung zum Öffnen der Abdeckung
4 – Vordere Abdeckung
Installation der Türklingel (siehe Abb. 2)
Schaltbild (siehe Abb. 3)
Installation der Türklingel
Die Klingel ist nur zur Verwendung im Innenbereich bestimmt.
Die Installation darf nur von einer entsprechend qualifizierten Person durchgeführt werden.
Halten Sie bei der Installation die vorgeschriebenen Normen ein.
Die Kreise der Elektroinstallation sollten aus für die Bedingungen geeigneten Kabeln mit einem Querschnitt von 0,5 mm² bis 2,5 mm² bestehen.
Die Phasenleiter der Verdrahtung müssen durch einen geeigneten Schutzschalter oder eine Sicherung gegen Kurzschluss und Überlast geschützt werden.
- Vor der Installation die 230-V-Wechselstromversorgung trennen. Verwenden Sie ein Messgerät, um sicherzustellen, dass die Installation nicht unter Spannung steht.
- Nehmen Sie die vordere Abdeckung auf der Rückseite über seitliche Öffnungen mit einem Schraubendreher ab.
- Wählen Sie den Standort der Klingel aus, bohren Sie 2 Löcher entsprechend den Montageöffnungen und setzen Sie Dübel in diese ein.
- Stecken Sie die Kabel in die Kabellöcher der Türklingel und befestigen Sie die Türklingel mit Schrauben.
- Entfernen Sie etwa 1 cm der Isolierung vom Ende der Kabel.
- Stecken Sie die Kabel in die Versorgungsklemmen der Türklingel und schrauben Sie sie fest.
- Setzen Sie die vordere Abdeckung der Klingel wieder auf.
- Schalten Sie die 230-V-Stromversorgung ein und testen Sie die Funktionalität der Türklingel, indem Sie die Taste drücken.
Problemlösungen
Die Klingel klingelt nicht:
• Die Türklingel hat keine Stromversorgung.
- Vergewissern Sie sich, dass der Strom oder der Abzweigschalter (Sicherung, Schutzschalter) nicht ausgeschaltet ist.
Pflege und Instandhaltung
Die Türklingel ist ein empfindliches elektronisches Gerät, deshalb sollten Sie die folgenden Maßnahmen beachten:
• Die Klingel ist nur zur Verwendung in trockenen Räumlichkeiten bestimmt.
- Setzen Sie die Türklingel keinen übermäßigen Erschütterungen und Stößen aus.
- Setzen Sie die Türklingel nicht zu hohen Temperaturen, direktem Sonnenlicht oder der Feuchtigkeit aus.
- Trennen Sie die Türklingel vom Stromnetz, wenn Sie sie reinigen.
- Zur Reinigung einen leicht befeuchteten Lappen mit ein wenig Reinigungsmittel benutzen, keine aggressive oder Lösungsmittel verwenden.
Dieses Gerät ist nicht für die Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die verminderte körperliche, sensorielle oder geistige Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.
