HASZNÁLATI ÚTMUTATÓ P57001 Emos

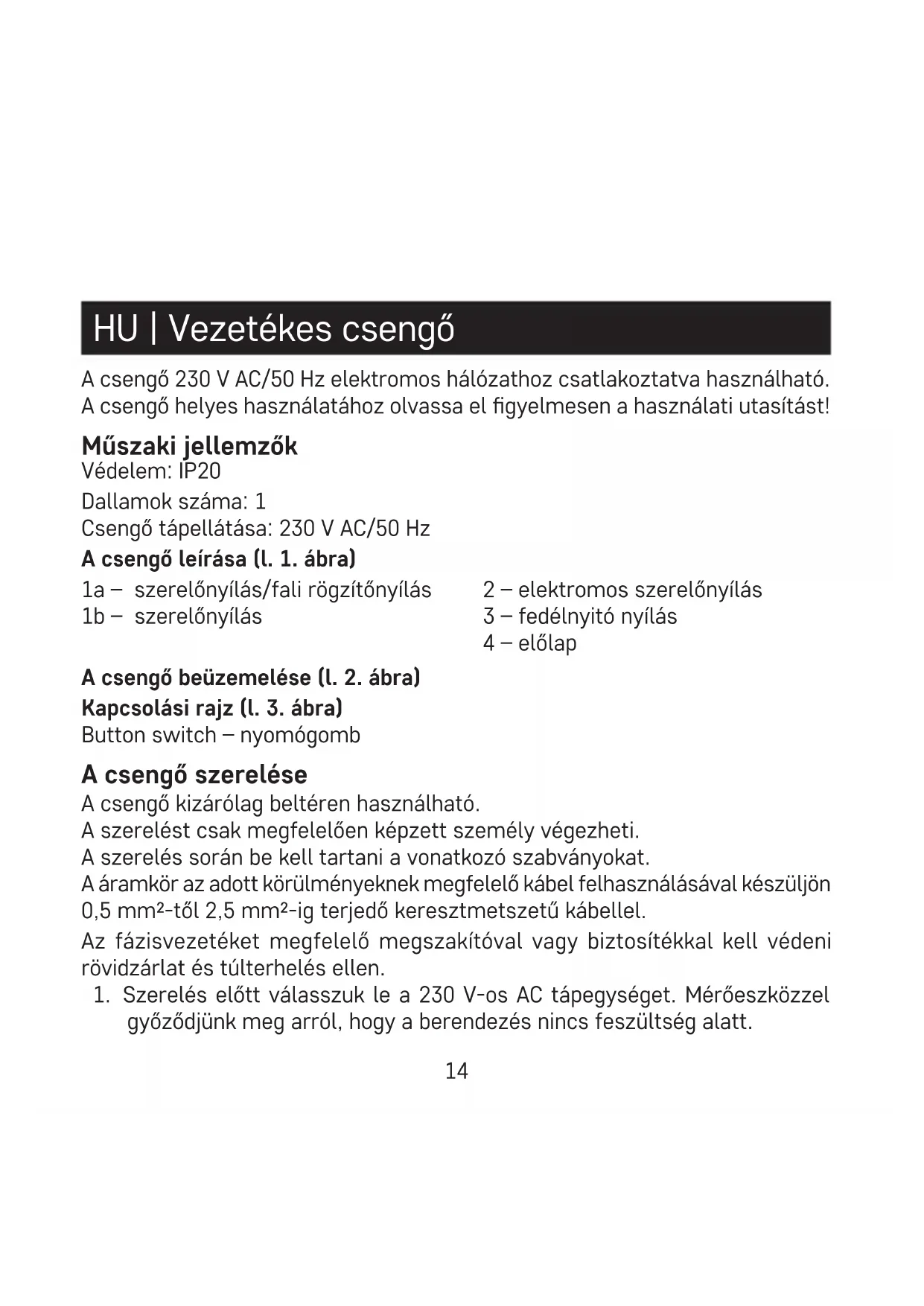

HU | Vezetékes csengő
A csengő 230 V AC/50 Hz elektromos hálózathoz csatlakoztatva használható. A csengő helyes használatához olvassa el figyelmesen a használati utasítást!
Műszaki jellemzők
Védelem: IP20
Dallamok száma: 1
Csengő tápellátása: 230 V AC/50 Hz
A csengő leírása (l. 1. ábra)
1a – szerelőnyílás/fali rögzítőnyílás
1b – szerelőnyílás
2 – elektromos szerelőnyílás
3 – fedélnyitó nyílás
4 - elölap
A csengő beüzemelése (l. 2. ábra)
Kapcsolási rajz (l. 3. ábra)
Button switch – nyomógomb
A csengő szerelése
A csengő kizárólag beltéren használható.
A szerelést csak megfelelően képzett személy végezheti.
A szerelés során be kell tartani a vonatkozó szabványokat.
A áramkör az adott körülményeknek megfelelő kábel felhasználásával készüljön 0,5 mm²-töl 2,5 mm²-ig terjedő keresztmetszetű kábellel.
Az fázisvezetéket megfelelő megszakítóval vagy biztosítékkal kell védeni rövidzárlat és túlterhelés ellen.
-
Szerelés előtt válasszuk le a 230 V-os AC tápegységet. Mérőeszközzel győződjünk meg arról, hogy a berendezés nincs feszültség alatt.
-
Csavarhúzóval az oldalsó nyíláson keresztül távolítsuk el a csengő fedlapját.
-
Válasszuk ki a csengő helyét, fúrjunk 2 lyukat a rögzítési furatoknak megfelelően, és helyezzünk be tipliket.
-
Vezessük át a kábeleket a csengő elektromos szerelőnyílásán és rögzítsük a csengőt csavarokkal.
-
Távolítsunk el kb. 1-1 cm szigetelőréteget a kábelek végéről.
-
Csatlakoztassuk a kábeleket az ajtócsengő tápcsatlakozóihoz, és csa-varral rögzítsük.
-
Helyezzük vissza a csengő fedlapját.
-
Kapcsoljuk be a 230 V-os tápforrást, és ellenőrizzük a csengő működését a gomb megnyomásával.
Hibaelhárítás
Nem szólal meg a csengő:
- A csengő tápellátása nem biztosított.
- Ellenőrizzük, hogy nincs-e lekapcsolva az áram, vagy egy áramköri biztosítóelem (biztosíték, megszakító).
Tisztítás és karbantartás
A csengő érzékeny elektronikus eszköz, ezért tartsuk be az alábbi óvintézkedéseket:
- A csengő kizárólag beltéri száraz környezetben használható.
- Ne tegyük ki a csengőt túlzott rázkódásoknak és ütéseknek.
- Ne tegyük ki a csengőt túlzott hőnek, közvetlen napfénynek vagy nedvességnek.
- A csengőt tisztítás előtt le kell választani a hálózatról.
- Tisztításhoz használjunk enyhén nedves ruhát kevés tisztítószerrel, ne használjunk agresszív tisztító- vagy oldószereket.
A készüléket nem használhatják felügyelet vagy a biztonságukért felelős személyektől kapott megfelelő tájékoztatás nélkül korlátozott fizikai, érzékszervi vagy értelmi képességű vagy tapasztalatlan személyek (beleértve a gyerekeket), akik nem képesek a készülék biztonságos használatára. Gondoskodjunk a gyerekek felügyeletéről, hogy ne játszhassanak a készülékkel.
