MANUAL DE USUARIO P57001 Emos

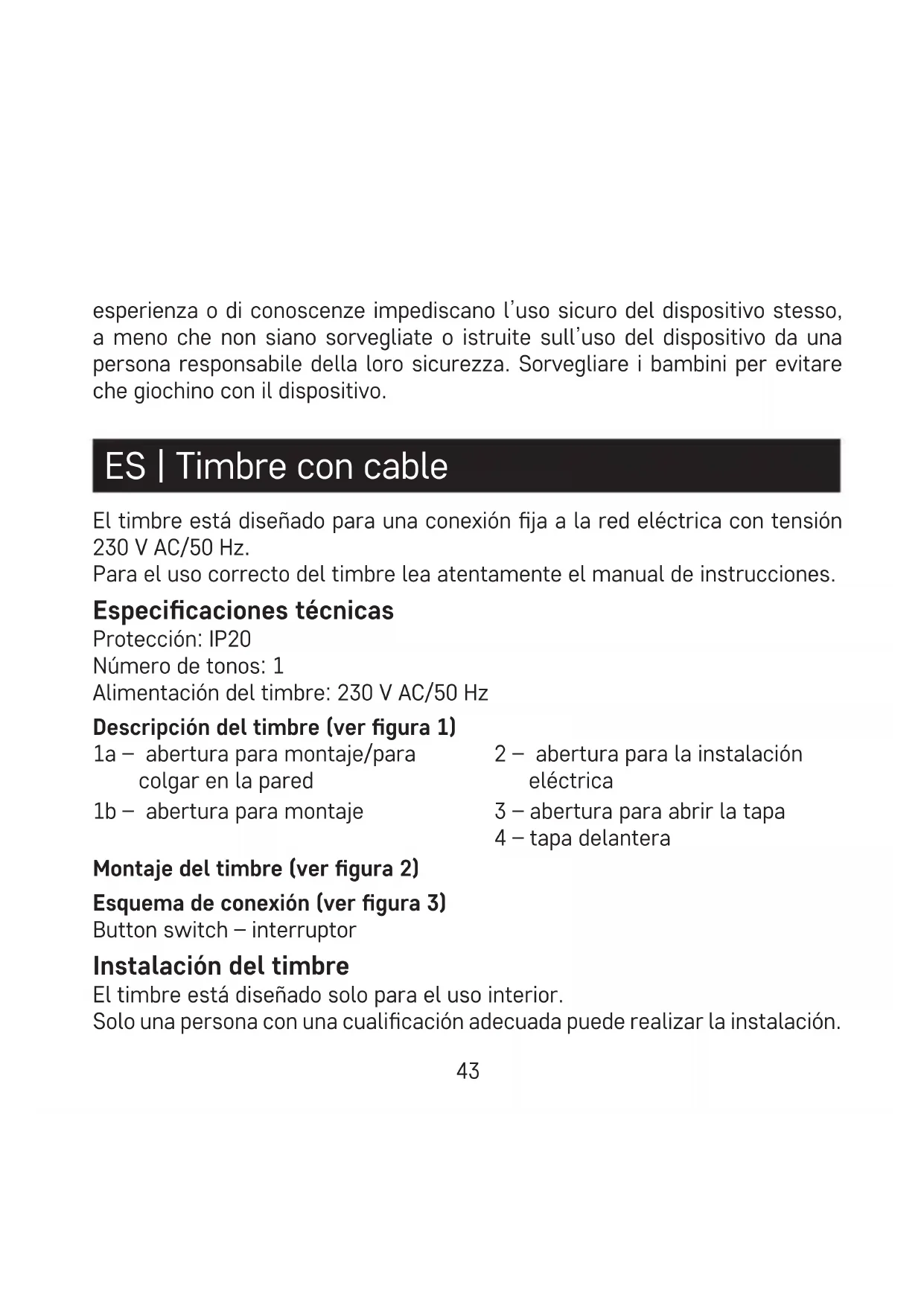

• Per la pulizia, utilizzare un panno leggermente inumidito con un po’ di detergente; non utilizzare detergenti aggressivi o solventi. Questo dispositivo non è destinato all’uso da parte di persone (compresi i bambini) le cui incapacità siche, sensoriali o mentali o la cui mancanza di43 esperienza o di conoscenze impediscano l’uso sicuro del dispositivo stesso, a meno che non siano sorvegliate o istruite sull’uso del dispositivo da una persona responsabile della loro sicurezza. Sorvegliare i bambini per evitare che giochino con il dispositivo. ES | Timbre con cable El timbre está diseñado para una conexión ja a la red eléctrica con tensión 230 V AC/50 Hz. Para el uso correcto del timbre lea atentamente el manual de instrucciones. Especicaciones técnicas Protección: IP20 Número de tonos: 1 Alimentación del timbre: 230 V AC/50 Hz Descripción del timbre (ver gura 1) 1a – abertura para montaje/para colgar en la pared 1b – abertura para montaje 2 – abertura para la instalación eléctrica 3 – abertura para abrir la tapa 4 – tapa delantera Montaje del timbre (ver gura 2) Esquema de conexión (ver gura 3) Button switch – interruptor Instalación del timbre El timbre está diseñado solo para el uso interior. Solo una persona con una cualicación adecuada puede realizar la instalación.44 Durante la instalación, siga la normativa prescrita. Los circuitos de la instalación eléctrica deberían estar fabricados con un cable adecuado para las condiciones existentes con un diámetro desde 0,5 mm hasta 2,5 mm. El cable de fase de la instalación eléctrica tiene que estar protegido ante los cortocircuitos y sobrecarga por un interruptor diferencial o un fusible.

1. Antes de empezar con la instalación desconecte la fuente de alimentación

230 V AC. Con un aparato de medición compruebe que la instalación no está bajo tensión.

2. Con un destornillador quite la tapa delantera del timbre con la ayuda de

las aberturas laterales.

3. Elija la ubicación del timbre, taladre 2 agujeros siguiendo las aberturas de

montaje e inserte en ellos los tacos.

4. Inserte los cables en la abertura para la instalación eléctrica del timbre y

je el timbre con la ayuda de los tornillos.

5. Quite aproximadamente 1 cm de la capa aislante de los extremos de los cables.

6. Introduzca los cables de la instalación eléctrica en los bornes de alimen-

tación del timbre y atornillelos.

7. Vuelva a colocar la cubierta delantera del timbre.

8. Conecte la fuente de alimentación 230 V y pulsando el interruptor com-

pruebe que el timbre funciona. Solución de problemas El timbre no suena:

• El timbre doméstico no tiene alimentación.

• Revise que esté conectada la corriente eléctrica, en concreto el ele- mento de seguridad de la rama (fusible, diferencial).45 Cuidado y mantenimiento El timbre es un dispositivo electrónico sensible, por eso cumpla las siguientes medidas:

• El timbre está diseñado solo para el uso interior en espacios secos.

• No exponga el timbre a vibraciones excesivas e impactos.

• No exponga el timbre a temperaturas elevadas, radiación solar directa o humedad.

• Durante la limpieza del timbre doméstico hay que desconectarlo de la red eléctrica.
