Type product	Robotische grasmaaier
Merk	LandXcape
Model	LX790 (en varianten LX791, LX792, LX793)
Nominale spanning	20 V (max 20 V, nominaal 18 V)
Accu type	Lithium-ion
Accu model	LA0001 / LA0002
Laadtijd	Ongeveer 1,3 u (LA0001) / 2 u (LA0002)
Lader	LA8001 / LA8002 (ingang 100-240 V~, uitgang 20 V 1,5 A)
Onbelaste snelheid	2800 t/min
Max. maaioppervlak	600 m² (LX790) / 900 m² (LX792)
Maaidiameter	16 cm (LX790) / 18 cm (LX792)
Maaidhoogte	30-60 mm (4 standen)
Gewicht	8,4 kg
Beschermingsklasse	III
Geluidsdrukniveau	LPA = 44,2 dB(A) (KPA = 0,4 dB(A))
Geluidsvermogenniveau	LwA = 64,2 dB(A) (KwA = 0,4 dB(A))
Regen sensor	Ja, regendetectie en automatische terugkeer naar het laadstation
Obstakeldetectie	Ja, met stop en richtingsverandering
Zoeken naar het laadstation	Volgen van de grensdraad tegen de klok in
Software-update	Via USB-poort (FAT32 USB-stick)
Lengte meegeleverde grensdraad	150 m (LX790) / 180 m (LX792)
Meegeleverde reserve messen	9 messen + schroeven
Bedrijfstemperatuur	0 °C tot 55 °C
Overwintering	Accu verwijderd en opgeladen bewaard, robot schoongemaakt en droog opgeborgen

Veelgestelde vragen - LX790 LANDXCAPE

Hoe installeer ik de grensdraad?

Gebruik de afstandsmaat om een afstand van minimaal 26 cm van de rand van het gazon aan te houden. Bevestig de draad met de meegeleverde haringen en vermijd rechte hoeken. Begraaf de draad indien nodig, maar test eerst de route van de robot voordat u hem definitief begraaft.

Hoe start ik de grasmaaier voor de eerste keer?

Druk op de ON/OFF-toets, voer vervolgens de standaard pincode 0000 in (vier keer op de OK-toets wanneer de 0 knippert). Druk op START en vervolgens OK om het maaien te starten. De grasmaaier begint te maaien en keert bij een lage accu terug naar het laadstation.

Wat moet ik doen als het scherm een foutmelding voor geblokkeerde wielen (E2) weergeeft?

Zet de grasmaaier uit, plaats hem in een gebied zonder obstakels en zet hem weer aan. Als de fout aanhoudt, keer de machine om en controleer of er geen voorwerp de wielen blokkeert. Verwijder het obstakel, zet de grasmaaier rechtop en start hem opnieuw via START en OK.

Hoe vervang ik de messen?

Schakel de stroom uit en draag beschermende handschoenen. Keer de grasmaaier om, verwijder het accudeksel en de accu. Draai de schroeven van de messen los met een schroevendraaier, vervang alle messen en schroeven tegelijk, en draai ze weer vast. Zorg ervoor dat de messen vrij kunnen draaien.

Welk regelmatig onderhoud is nodig?

Reinig regelmatig de behuizing met een vochtige doek (geen waterstraal). Keer de grasmaaier om om de maaischijf en wielen te reinigen. Controleer de messen en vervang ze als ze bot zijn. Reinig de contactpinnen van het laadstation en de robot om een goede lading te garanderen.

Hoe stel ik de maaihoogte in?

Gebruik de knop voor het instellen van de maaihoogte bovenop de robot. Draai hem om een van de 4 standen te selecteren (30 tot 60 mm). Stel voor het eerste gebruik in op de maximale hoogte (60 mm) en verlaag deze geleidelijk.

Hoe programmeer ik de maaitijden?

Houd de HOME-toets 3 seconden ingedrukt om toegang te krijgen tot de instellingen. Stel achtereenvolgens het jaar, de datum en de tijd in. U kunt ook de standaard starttijd (9 uur) wijzigen door tegelijkertijd op START en STOP te drukken op het gewenste tijdstip.

Wat moet ik doen als de grasmaaier de draad niet detecteert en het gebied verlaat?

Controleer of de draad correct is aangesloten op het laadstation en niet is doorgesneden. Zorg ervoor dat de uiteinden van de draad in de juiste volgorde zitten (wissel ze om indien nodig). Reinig de contactpinnen. Houd een afstand van minimaal 1 m aan met de draden van buren.

Hoe werk ik de software bij?

Download de nieuwste softwareversie van de LandXcape-website (zip-formaat). Pak het bestand uit op een lege USB-stick geformatteerd als FAT32. Zet de grasmaaier uit, steek de USB-stick in de USB-poort en zet hem aan. De update start automatisch. Verwijder de USB-stick wanneer het scherm « USB » weergeeft.

Wat te doen bij winteropslag?

Maak de grasmaaier grondig schoon, laad de accu volledig op en verwijder deze. Zet de machine uit en berg hem op een droge, vorstvrije plaats op (schuur of garage). Bescherm de uiteinden van de grensdraad als u deze buiten laat liggen.

GEBRUIKSAANWIJZING LX790 LANDXCAPE

Oorspronkelijke gebruiksaanwijzing NL

Standby
Nur als Referenz

1.1 Algemene & extra veiligheidsinstructie

WAARSCHUINGI Lees alle instructies zorgvuldig door.

Indien u zich nicht aan alle onderstaande instructies houdt, kan

dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Lees de instructies aandachtig voor een veilig gebruik van de machine.

Bewaar alle waarschuwingen en instructies voor latere naslag.

• Dit apparaat is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde fysieme of mentale capacititeen of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun verilgheid.
• Kinderen moeten onder toezicht worden gehonden om te verzekeren dat ze Niet met het apparaat spelien.
• Het apparaat mag alleen worden gezruikt met de voedingsadapter die worden meegeleverd met het apparaat.

BELANGRIJK

LEES ALLE INSTRUCTIES ZORGVULDIG DOOR.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR LATERE NASLAG

Veilige Bediening

Instructies

a) Lees de instructies nauwkeurig door. Zorg ervoor dat u de instructies begrijpt en dat ubekend bent met de bedieningsorganen en het juiste gebruik van het toestel;
b) Sta Niet toe dat het toestel gebruikt worden door personen die nicht bekend zijn met deze instructies of door kinderen. Plaatsilijke voorschriften können een grens leggen aan de leeftijd van de gebruiker;
c) De gebruiker is verantwoordelijk voor ongevallen en bevaren die optreden met andere Personen of hun eigendommen.

Voorbereiding

a) Zorg ervoor dat de grensdraad correct worden geinstalleerd volgens de instructies.
b) Controleer het gebied waarin het toestel gebruik worden geregeld. Verwijder alle stenen, stokken, draden, botten en ander vreemde voorwerpen.
c) Inspector de messen, boute en het snijmechanisme geregold op slijtage en schade. Vervang versleten en beschadigde messen en boute gewelijktidig, zodate balans behouden blift.
d) Bij toestellen met meerere assen let u erop dat het draaien van het ene mes ook het ander mes in beweging brengt.
e) WAARSCHUWING! De grasaier mag nicht worden gebrukt zonder dat de afterscherming op+zijn plaatis.

BEDIENING

1. ALGEMEEN

a) Gebruik het toestel Niet met een defecte kap of zonder dat de veiligheidsmiddelen, zoals de, af buigers op hun plaats zitten;
b) S teek geen handen of voeten in de buurt van de draaiende delen. Houd steeds afstand van de; uitwerp opening
c) Til het toestel Niet op en vervoer het Niet verwijl het in werkig is;
d) Bedien de uitschakelinrichting van het apparaat.

• Voordat u een blokkering verwijdert;

• Voordat u de machine contrôleert, schoonmaakt of onderhoudt;
  e) Het is Niet togetstaan het oorspronkelijke ontwerp van de grasmaier te veranderen. Alle wijzigingen zich op eigena risico.
  f) Start de automatische grasmaier volgens de instructies. Als de aan-uitknop aan staat, zorg er dan voor dat uw handen en voetenuit de buurt blijven van de draaiende messen. Plaats nooit uw handen en voeten onder de Robotmaier.
  g) Til de Robotmaier Niet op en draag deze nicht als de aan-uitknop aan staat.
  h) Sta Niet toe dat de maier gebruikt worden door Personen die nicht weten hoe de Robotmaier werkten en zich gedraagt.
  i) Leg geen voorwerpen op de Robotmaier of op het laadstation.
  j) Laat de Robotmaaier Niet werkken met een defect mes of een defecte behuizing. Hij moet ook Niet worden gebruikt met defecte schroeven, moeren of kabels.
  k) Schakel de Robotmaaier aktijd uit als u zich van plan bent om de Robotmaaier te gebruiken. De Robotmaaier kan alleen starten als de aan-uitknop aan staat en de juiste pincode is ingevoerd.
  I) Houd uw handen en voeten buiten het bereik van de roterende bladen. Plaats uw handen of voet-ten bij of onder de behuizing als de robotische gazonmaier in bedrijf is.
  m) Vermijd gebruik van de machine en de accessoires onder slechte weersomstandigheden, voornamelijk als er gevaar op blikkseminslag is.
  n) Raak riskante bewegende delen nicht aan, voordat die stilgezet zich.
  o) Voor machines die gebrukt worden in publieke ruimtes, dienen waarschuwingsborden geplaatst te worden rond de ruimte waar de machine in werkung treedt. Geven de inhoud van de volgende tekst weir:

WAARSCHUWING! Automatische grasmachine! Houd uit de buurt van de machine! Kinderen onder toezicht honden!

2. Als het toestel automatisch functioneert

a) Laat de machine Niet werkken zonder toezicht als u weet dat er dieren, kinderen of andere Personen in de omgeving zich.

ONDERHOUD EN OPSLAG

WAARSCHUING! Schakel de aan-uitknop alotijd uit wanner u de grasmaier ondersteboven houdt.

De aan-uitknop moet uit staan iuidens alle werkzaamheden aan de onderkant van de grasmaier, zoals het reinigen of verrangen van de messen.

a) Zet alle moeren, bouten en schroeven vast om zeker te weten dat het toestel in de veilige werktoestand is;
b) Inspector de grasmaier elke week en verrang verslen of beschadigde onderdelen voor de veriligkeit;
c) Controller of de messen en de schijf nicht beschadigd zijn. Verwijder alle messen en schroeven tegelijk, zodat de draaiende delen in balans blijven.
d) Zorg ervoor dat uitsluitend verwangingsonderdelen van het juiste type worden gezruikt;
e) Zorg ervoor dat batterijen worden opgeladen met de juiste lader, aanbevolen door de fabrikant. Onjuist gebruik kan resulteren in een elektrische schok, oververhitting of lekkage van de corroderende vloeistof uit de batterij;
f) Bij lekkage van het elektrolyt spoelt u met water of een neutraliserend middel. Vraag medische hulp als het elektrolyt in contact komt met de ogen e.d.;
g) Onderhoud van het toestel moet geschieden in overeenstemming met de instructies van de fabrikant.

Aanbeveling

Sluit het apparaat en/of de accessoires alleen aan op een elektriciteitsnet dat door een aardlekschakelaar met een schakelstroom van Nieteer dan 30mA beveiligd is.

Overige risico's

Draag, als u de bladen verwangent, beschemende handschoenen om verwondingen te voorkomen.

Vervoer

De oorspronkelijke verpakking moet worden gebruikt als de grasmaaier over een langere afstand vervoerd worden.

Veilig vervoer van enaar het werkgebied:

a) Druk op de knop STOP om de maiaer te stoppen.
U geeft de volledige PIN-code van vier cijfers als u de maaier voor het eerst start.
b) Schakel de automatische grasmaier algid uit als u van plan bent om de grasmaier te dragen.
c) Draag de maaier bij het handvat aan de achechterkant, aan de voorzijdede maier. Draag hem met de messen van uw lichaam afgekeerd.

Veiligheidsvoorschriften voor de accu in het apparaat

a) Batterijcellen en accupacks mogen nicht gedemonteerd, geopend of vermietigd worden.
h) Sluit accupacks nicht kort. Bewaar accupacks nicht willekeurig in een doos of lade waar ze elkaar

kunnen kortsluiten of door geleidende voorwerpen kortgesloten hunnen worden.

Houd het.Accupack op een afstand van andere metalen voorwerpen alspaperclips,muntstukken,sleutels,nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accupackkunnen verbinden.Kortgesloten contacten van.accupacks kuren brandwonden of brandveroorzaken.

c) Stel accupacks Niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch geheurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanner een batterij of accupack is ingeslikt.
g] Houd batterijcellen en accupacks schoon en droog.
h) Accupacks presteren het best bij normale kamertemperatuur (20^ ± 5^) .
D Wanner u accupacks wegwerpt, dient u accupacks van verschillende elektrchochemische systemen van elkaar afgezonderd te honden.
J Laad alleen op met een lader met de technische gegevens van LandxcapeTM. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type accupack geschikt is kan een brandgevaar inhouden wonneer gebruikt met een ander type.
k) Gebruikt geen accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
D Houd accupacks buiten het bereik van kinderen.
m] Bewaar de oorspronkelijke instructies van het product voor latere gezruik.
n) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparatus.

1.2 Informatie over de LandxcapeTM

WAARSCHUWING-de Robotmaaier kan gevaarlijk zijn bij verkeerd gelebruik.

Lees de gelebruiksanawijzing grondig door en zorg ervoor dat u de inhoud begrijpt voordat u de Robotmaaier gekruikt.

WAARSCHUING - Houd omstanders op afstand.

WAARSCHUWING - Schakel de aan-uitknop algid uit voordat u aan de machine werkdt of de machine

WAARSCHUWING -Rij Niet op de machine.

Niet in brand steken.

Niet blootstellen aan regen of water.

Batterijen nicht weggooien. Breng lege accu'saar een recyclingcentrum of inzamelpunt voor chemisch afval bij u in de buurt.

Reinig de machine Niet met een hagedrukreiniger.

Klasse III-apparaten

Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkomen. Breng deze producten waar möglichnaar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatatie en advies over het recyclen van elektrische apparatuur.

2. Onderdelenlijst

1. STOPKNOP

2. REGELKNOP MAAIHOOGTE

3. ENCENDER/APAGARLLAVE

4. INICIAR LLAVE

5. BOTÔN HOME

6. MONITOR

7. LAADSTRIP

8. REGENSENSOR

9. VOORWIEL

10. MESDRAAIENDE SCHIJF

11. SNIJMES

12. BATTERIUPAKKET

13. PUERTO USB

14. ACHTERSTE RIJWIEL

15. HANDVAT

16. CONTACTPINEN

17. LAADSTATION

18. VOEDINGSAPPPARAAT

19. DRAADPENNN

20. GRENSDRAAD

21. BEVESTIGINGSchROEVEN VOOR LAADSTATION

22. AFSTANDMAL VOOR GRENSDRAAD

23. INBUSSLEUTEL

24. KOPPELSTUK

Niet alle afgebeelde of beschreiben toebehoren worden standardmeegeleverd.

3. Technische gegevens en geluidsgegevens

Type LX790 LX791 LX792 LX793 (790-799 - aanduiding van machinerie, kenmerkend voor robotgrasmaier)

	LX790 LX792 LX791 LX793
Nominaal vermogen 20V	--- Max.*
Toerental onbelast 2800/min
Maaigebied 600m	2	900m²
Snijdiameter 16cm 18cm
Maaihoogte 30-60mm
Hoopte-instelingen 4
Accutype Lithium
Batterijmodel LA0001 LA0002
Laadtijd Ongeveer 1.3hrs 2hrs
Model Lader	LA8001 / LA8002
Lader gegevens	Lader primair: 100-240V~50/60Hz, 38W, Secundair: 20V --- , 1.5A
Gewicht machine	8.4kg
Veiligheidsklasse	III

*Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

Toebehoren

	LX790	LX792	LX791	LX793
Schroeven 9	9
Laagsspanningskabel		1	1
Bevestigings schroeven voor laadstation		7	7
Grensdraad		150m	180m
Draadpennen		210	250
Inbussleutel		1	1
Afstand mal voor grensdraad		2	2
Messen		9	9
Koppelstuk		2	2
Accu (LA0001/ LA0002)		1	1
Lader (LA8001 / LA8002)		1	1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

3.2 Geluids gegevens

A-gewogen geluidsdruk	LDA=44.2dB(A)KPA=0.4dB(A)
A-gewogen geluidsvermögen	LwA=64.2dB(A)KwA=0.4dB(A)
Gebruik gehoorbeschermingindien de geluidsdruk hoger isdan	80dB(A)

Het is onvermijdelijk dat de machine wat lawaai veroorzaakt. Voor luidrichtig werk is een vergunning vereist en het werk is gelimiteerd tot bepaalde periodes. Houd rusttijden aan en beperkt de werkuren tot een minimum. Draag passende gezoorbeschemmers voor de persoonlijke beschemming en de beschemming van mensen die in de omgeving werken.

Gebruik volgens bestemming

Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik). Hij is gemaakt om vaak te maaien en een gezonder en Mooier gazon te makeen. Afhankelijk van de groote van uw gazon kan de Landxcape™ geprogrammeerd worden om op elk moment te werkken. Het apparatus is Niet bedoeld om er mee te graven, te vegen of sneeuw te ruimen.

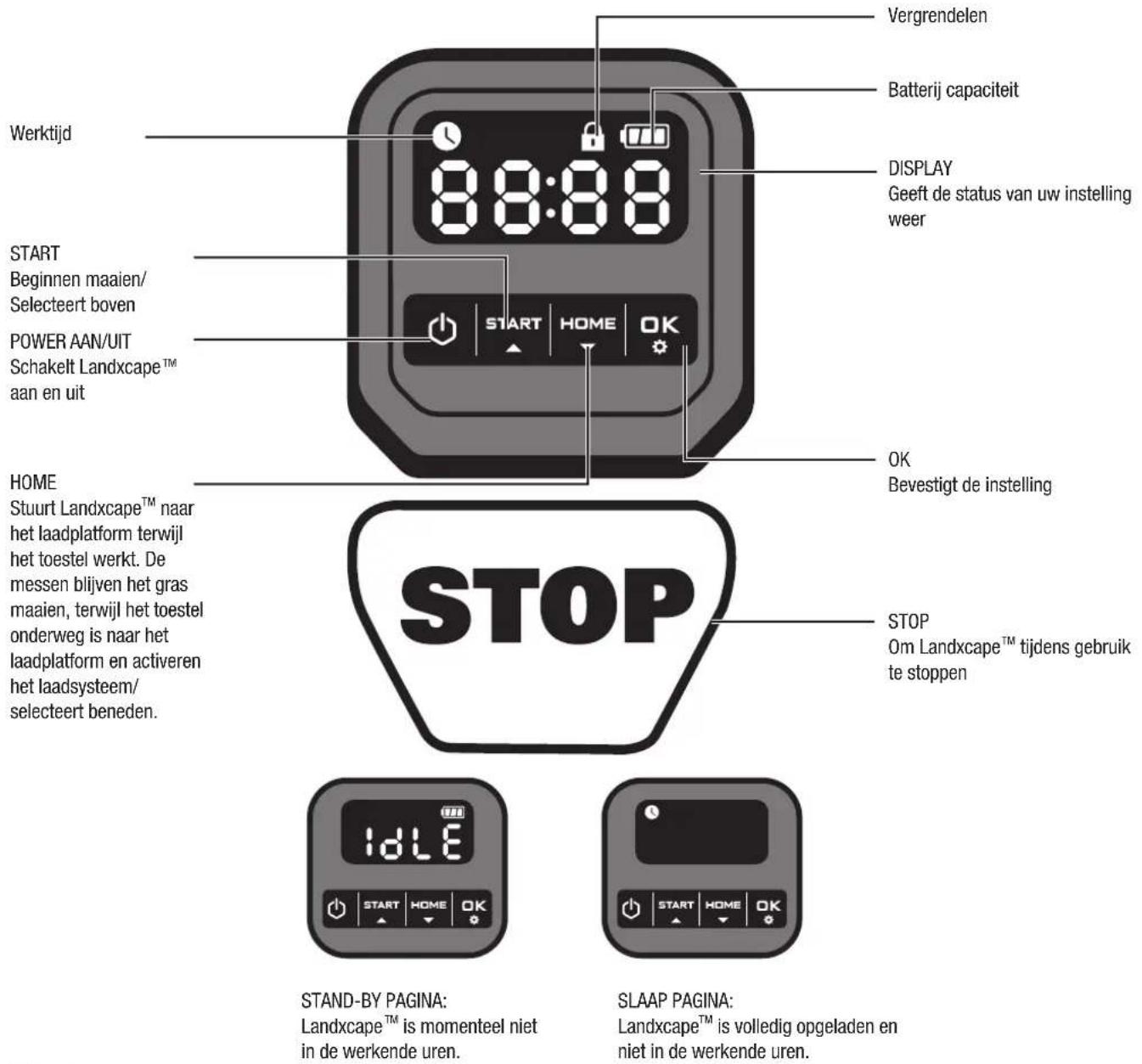

4.Bedieningspaneel

Start

1) Na het installereren van de grensdraad kut u de Landxcape _TM beginnen gebruiken (Raadpleeg de installmentegids voor het installereren van de grensdraad).
2) Druk op tot de Landxcape aan gaat. Bij het eerste gebruik, geeft u de standaard PIN code 0000 in door vier maal te drukken CK wonneer het nummer O knippert. (De PIN code kan worden aangepast, gelieve te kijken hier het onderdeel "Setting" in de installmentie gids) OPMERKING: Landxcape schakeltuit indien er gedurende 30 seconden geen input is nadat het toestel aangeschakeld is. Indien u driemaal de verkeerde PIN code ingeeft, za LandxcapeTM het alarm geluid "di-di" maken en uitschakelen.
3) Druk op volgens op om beginnen maien.
4) Druk om dxcape TM naar het laadplatfom te sturen, met messen die nog snijden en het gras maaien. De LandxcapeTM zal continu blijven werken tot batterij bijna leeg is en za dan terugkeren hier het oplaadstation. Nadat hij volledig is opgeladen, LandxcapeTM zal automatisch het maaien hervatten of za in het laadstation bliven. op basis van het maaischema.

OPMERKING: Wanner LandxcapeTM aanstaat, lichten alle lichten op de display op, en schakelen nadien uit. Kijk na of de lichten beschadigd zich. Het is aangeraden om de display te beschemen met uw hand wanner het buitenlicht te sterk is.

5. Kennismaking met uw Landxcape™

We feliciteren u met de aankoop van een Landxcape™ waarmee u het leven van zorgeloos grasmaaien betreedt. Hierna helpen we u om better te begrijpen hoe uw Landxcape™ denkt.

5.1 Hoe weet de Landxcape™ water gemaaid moet worden?

De Landxcape™ kiest+zijnrichting willekeurig. Hij zorgt ervoor dat het hele gazon gemaaid worden, zonder leljke maipaden achefter te lately (Zie Fig.A).

5.2 Hoe weet de Landxcape™ waar hij heb moet gaan?

De LandxcapeTM is in staat op zichelf te werken. De LandxcapeTM weet wanner het terug moet keren aan het laadstation om op te laden, kan voelen of het regent, kan zichelf stoppen als het een probleem detecteert, zich terug moet trekken en cervolgens om moet keren als het ergens tegenaan botst dat+zijn pad blokkeert of als het tegen een ander voorwerp aanbotst. De LandxcapeTM brengt de messen automatisch tot stilstand als hij worden opgetild, om ongelukken te vermijden.

A. Het laadstation vinden

Als uw Landxcape™ opnieuw要去 worden opgeladen stopt het met maaien en volgt het de grensdraad gegen de klok in terug hier het laadstation. De Landxcape™ is voorgeprogrammeerd om het gras in de buurt van de grensdraad een keer per week te maaien. De standard instelling is om Landxcape™ elle Maandag langus de grensdraad te laten maaien, nadat het toestel is aangezet.

B. Regensensor

De Landxcape™ heeft een regensensor aan de zijkant die regendruppels waarneemt, waarna de Landxcape™ stopt met maaien en langs de grensdraad terugrijdt waar het laadstation (Zie Fig. B).

Landxcape™ zal na de vertragingstijd opniew begunnen maien, de standard vertragingstijd bedraagt 180 min.

Zijn de regensensoren nat, dan rijdt de Landxcape™ terug maar het dokstation. Wanner de regen sensoren droog+zijn, begint Landxcape™ met het aftellen van de vertragingsstijd. Als u de regenvertraging wilt verlaten, moet u de sensorzone drogen en het apparaatuit- en inschaken via de hoofdschakelaar. Nadat in- en uitschaken kunt u kunct het apparaat wee gebruiken.

C. De grensdraad volgen

De Landxcape™ lijft gezoorzaam binnen de grens die bestaat uit het

grensdraad. Hij heeft sensoren aan de voorkant die vaststellen of het draad in de buurt is (Zie Fig. C).

D. Starten en stoppen tijdens het maaien (Zie Fig. D, E1, E2)

Om te beginnen maien, druk op AAN/UIT knop en geef Pincode. Druk op en vervolgens op CK it u dat de Landxcape tM stopt met maien, druk dan op de STOP-knop boven op de maier.

Constaert de LandxcapeTM een probleem, het display toont en verkeerd bericht op het display. Voor informatatie over foulmeldingen raadpleeg Foutmeldingen. LandxcapeTM za worden uitzeschakeld als hij binnen 20 min geen input van de gebruiker ontvangt.

Hervatten:

Druk op, olgens op
- De Landxcape™ begint nu te maaien!

5.3 Setting

Stel eerst de, door u gewenste, hoogte van het gras in dat u na het maaien wil verkrijgen. U kan het programme manueel instellen.

OPMERKING: Wanner u het programme manueel instelt, za Landxcape™aar de stand-by pagina gaan indien het gedurende 30 seconden geen input ontvangt van de gebruiker.

[1] Pas PIN code aan

Om de PIN code aan te passen, houd beiden and bppen samen ingedrukt gedurende 5 Second. Het icoontje knipperen en

"P"zal flikkeren. Nadien za het eerste nummer flikkeren, gebruik STAY HCHS selecteer de nummer die u wilt en druk or bevestigen.

Het volgende nummer zal knipperen. Gebruikdezelfde methode om de andere nummers te verrolledigen. Bijvoorbeeld, de neue PIN code is ingesteld op 0326. Naden zal fikkenen en zal het eerste nummer opniew knipperen. Gebruikdezelfde methode om de neue PIN code die u hebt ingesteld, in te geven (in dit voorbeeld 3326).Naden zal Pod de display knipperen.Uw pin is met succes aangepast.

Enkel ter referentie

[2] Stel joar, datum en tijd stip in

Het instellen van Jaar, datum en tijdstip is verplicht. Indien u deze items Niet instelt, za het een invloed uitoefenen op de tijdsplanning in de volgende setting. Dit item dient ingesteld te worden in de volgorde van Jaar, datum en tijdstip. Voor het instellen van het Jaar, druk 3 seconden tot het icoontje de nummer op de display knipperen, bijvoorbeeld Gebruk om hsteJAar te selectoreren.Druk CKdien om te bevestigen, en het JAar in te stellen.

Enkel terreferentie

Ondertussen knippert het icoontje opnieuw en staat het nummer op de display, om de datum aan te tonen, bijvoorbeeld @teket 29 September. Wanner knippert, gebruik STERT HONCTeer een nummer.Druk CK te bevestigen.Naden knippert.Gebuik bezelfde methode om een nummer te kiezen.DruCK te bevestigen en om het instellen van de datum te beeindigen.

Enkel ter referencingie

Ondertussen knippert het icoontje en wordt de tijd weergegeven, bijvoorbeeld 1. Wonneer 14 knippert, gebruik het 08 selecteer een nummer. Druk 6 te bevestigen. Nadien knippert 08, gebruik bezelfde methode om een nummer te kiezen en druk om 6 bevestigen. Het instellen van de tijd is complete en Landscape gaat maar de stand-by pagina.

Enkel ter referencingie

(3) Stel werkruimte in

Houd CK 3 seconden ingedrukt. Druk OK nneer het icoontje knippert. Er za een nummer op de display knipperen, bijvoorbeeld R SQ wat grasruimte betekent. De werkelijk stelt zich automatisch in volgens de afmeting van uw tuin. Gebruik STAD HON de grasruimte in (de ruimte za elke keer verhogen of verlagen met 50m^2 dan START HUMS ingedrukt), en druk OK te bevestigen. Nadien gaat Landxcape TM maar de stand-by pagina.

Enkel terreferentie

(4) Pas standaardijd aan

De staandaard startijd van 09:00 kan aangepast worden door beide 山 and soppen samen in te drukken tot u een ding-geluid hoot.
Bijvoorbeeld, u drukt.beide knopop 14:05 en uw
LandxcapeTM begint om 14:05 het gras af te snijden.

5.4 Hoe efficient maait de Landxcape™ het gras?

De maaitijden zijn voor elk gazon anders, afhankelijk van de hieronder vermelde factoren. Stel de tijsduur geleidelijk in tot u de Beste instelling gezonden hebt.

Uw Landxcape™ kan gebieden van verschillende formaten maaien, hoewel dit afhankelijk is van diverse factoren, zoals:

Grassoort in uw gazon en groeisnelheid
- Scherpte van de snijmussen
Vochtigheid
- Omgevingstemperatuar
- Obstakels in het grayscale

In gegenstelling tot de meeste andere maaiers gebruikt LandxcapeTM een zijlaadstation, dat zo veel möglichke gras aan de kant kan maaien. Bovendien kan er gras door de gaten in de bodem van het laadstation groeien, zodat het er eleganter uitziet. De snijhoogte van de LandxcapeTM kan worden ingesteld:tussen 3 en 6 cm.Alvorens u uw LandxcapeTM voor de eerste keer opstart,dient u uw gras te maaien met uw manuele grasmaier, opdat het Niet langer is dan 9cm.Stel nadien de maaihoogte van uw LandxcapeTM is op+zijn maximale setting (6cm),voor+zijn eerste maalbeurt.(Zie Fig.F)

De Landxcape™ werkt het best bij droog wee. Hij houdt Niet van nat gras, wat zich kan ophopen op de draaischijf en in de motor, en bovendien problemen kan geen met de aanrijving.

De LandxcapeTM is bang voor onweer. Bij onweer beschermt u de LandxcapeTM door de stekker van het laadstation uit het stopcontact te nemen, de grensdraad los te makeen en ervoor te zorgen dat de LandxcapeTM Niet opgeladen kan worden.

De Landxcape™ houdt ervan om gras te maaien en heeft graag

goede, scherpe snijmessen om zin werk zo goed möglich te doen. De Landxcape^TM kan de meeste dingen zich doen, maar soms is uw hulp nodig om te voorkomen dat hij zich bezert.

Laat de Landxcape ^M nicht op grind werken

• Verwijder obstakels waar de Landxcape ^TM 谈起pou konnen

klimmen waar bij hij zich bezeert aan+zijn messen

• Verwijder alle vreeinde voorwerpen van het gras

Landscape - that de meccos zingen Zel doon, maar como lo dav haip nodig om te voorkomen dat hij zich bezert.
- Laat de Landscape™ Niet op grind werken
- Verwijder obstakels waar de Landscape™ gegenop zou+kennen klimmen waar bij hij zich bezert aan zijn messen
- Verwijder alle vremde voorwerpen van het gras

6. Het principe van de grensdraad 6.1 De grensdraad vastleggen

Met de afstandsmal voor het grensdraad zorgt u voor de juiste afstand tot de rand van uw gazon (ten minste 26cm). Dit is de aanbevolen afstand. Gebruik de meegeleverde afstandsmal om zeker te zijn van correcte installmentie.

Gebruiken uw buren ook een Landxcape™, zorg dan voor minstens 1 meter ruimte+tussen uw grensdraad en het grensdraad van uw buren.

Het grensdraad moet precies langs de rand van het gewenste maaigebied liggen. De Landxcape™ raakt in de war als er extra

stukken of lussen grensdraad+zijn die Niet gebruikt,zijn om het maaigebied af te bakenen (Zie Fig. G).Hebt u nog draad over nadat het maaigebied is afgebakend, snij het dan weg en bewaar het restant elders.Het isECHTER nodig wat extra lengte te gebruiken bij de verbinding met het laadstation en om de draad in te graven.

6.2 De grensdraad ingraven

Wilt u het grensdraad ingraven, het is aan te bevelen het grensdraad eerst met pennen langs het gazon te leggen zodate ligging gemakkelijk gewijzigd kan worden. Wanner u klaar bent met de installmentie van het grensdraad, worden het aanbevolen om LandxcapeTM te vragen om de grensdraad te volgen door op te xken. De Landxcape tM stelt zich dan in op de(APe omegeing.

Observer nee de LandxcapeTM het oplaadstation zoekt en pas waar nodig de ligging van het grensdraad aan, zodat de LandxcapeTM zonder problemen het grensdraad kan volgen tot bij+zijn oplaadstation. De LandxcapeTM za correct met het laadstation werken voordat het grensdraad worden ingegraven.

6.3 Koppelen van de hekdraad

Gebruik een koppelstuk als de hekdraad moet worden verlangd en gesplitst. Deze is waterdicht en garandeert een betrouwbare elektrische aansluiting.

Steek beiden draden door twee van de drie gaten van het koppelstuk. Zorg dat de draden volledig in het koppelstuk zijn gestoken, zodate uiteinden zichbaar�n door het doorzlichtige deel aan de andere kant van het koppelstuk. (Zie Fig. H) Gebruik een tang voor het volledig indrukken van de knop bovenop het koppelstuk. (Zie Fig. I, J)

WAARSCHUWING! Het worden nicht aanbevolen de hekdraad bij het aansluiten eenvoudig te splitsten met isolatietape of via een schroefklemmenblok. Vocht ut de grond kan zorgen voor het oxideren van de draad en het na verloop vanijd onderbreken van het circuit.

7. Software-update

Uw Landxcape™-software kan worden bijgewerkt als er{nieuwe versies beschikbaar zich. De{nieuwste software kan vanaf once website worden gedownload www.landxcape-robotics.com.

Bijwerken via USB. Zie de download- en installment-instructions hieronder:

(1) Zoek de新模式 softwareversie op: www.lanxcape-robotics. com. Sla het bestand op op een lege FAT32 geformatteerde USB-stick. Verwijder alle andere bestanden op de schijf en controller het formaat. Als de schijf nicht geformatteerd is in FAT32 herformatteer de schijf.
NOTA: de software update worden gedownload als een gecomprimeerd bestand (ZIP file). U dient deze eerst UIT te pakken voor u verder kan gaan.
(2) Plaats de Landxcape ^T op een veilige en vlakke ondergrund. Druk om Landxcape ^T uit te schaken.
(3) Plaats de USB-stick in de poort. (Zie Fig. K1)
(4) Schakel LandxcapeTM aan. De update begint automatisch. Wacht tot de display "Uvergeeft (Zie Fig. K2), verwijder dan de USB drive (USB-stick) en sluit de beschemhoes goed af. Wanner de display "Dantooent, is de update kaar en gaat de LandxcapeTM maar de Pin pagina.

De handleiding in de doos is gebaseerd op de standard-software UIT de massaproductie. Enkele nieuwe instellingen/functies in de juices versie staan wellicht Niet in de handleiding. Kurt u enkele instellenen Niet vinden in de handleiding, bezoek dan www.landxcape-robotics. com voor de meest recente handleiding.

8. Onderhoud

De Landxcape^TM要去 en toe gecontrolerd worden. De Landxcape^TM werkst hard en heeft af en toe een schoonmaakbeurt nodig, waar bij onderden verrangen worden, want ze+kennen slijten. Gebruik nooit uw Landxcape^TM met een defecte aan-/ uitschakelaar.

Schakel de machine voor het uitvoeren van reparaties en onderhoud.

Hieronder staat hoe u de LandxcapeTM verzorgt.

8.1 Houd hem scherp

WAARSCHUING: Zet uw Landxcape™ vór reiniging, afstelling of verranging van de bladen op OFF en trek veiligheidshandschoenen aan.

WAARSCHUWING: Vervangt u het mes, verrang dan alle messen tegelijk. Gebruik.altijdijke schroeven bij het inzetten van messen. Dit is belangrijk om intrekking van het blad te waarborgen en om de bladdraaischijf in balans te brengen. Het gebruik van oude schroeven kan tot ernstige verwonding leiden.

De Landxcape^TM maait het gras Niet zoals andere maaiers. De messen zich aan 2 kanten scherp als een scheermes en draaien in beiden richtingen voor de maximale snijcapaciteit (Zie Fig. L). Elk mes van de Landxcape^TM hebts 2 snijranden. De draaischijf voor de messen zal willekeurig maar voren of achteren draaien om beiden snijranden te gebruiken. Dat helpt om het aantal malen te minimisieren dat een snijblad verrangen moet worden. Elk mes heeft een levensduur van maximaal 2 maanden als er elke dag gemaaid worden. Controleer steeds of de messen Niet beschadigd zijn en verrang ze zo nodig. Zijn de messen bot en versleten, dan moeten ze verrangen worden door de reservemessen die met de Landxcape^TM geleverd�. U vindt ook reservationessen bij uw Landxcape^TM-leverancier.

A. De messen verrangen

Na enigeijd, meestal een keer per seizoen, moeten de messen van de Landxcape™ verrangen worden. Vervang ze allemaal tegelijk. U

kunt ze verrangen met een van de kits met reservemessen en extra schroeven die met de LandxcapeTM geleverd zich.

Voordat u begint met het verrangen van de messen van de LandxcapeTM, schakelt u de voeding uit en trekt u beschemende handschoenen aan. Ga dan als volgt te werk:

1. Keer de Landxcape ^TM voorzichtig om
2. Verwijder het batterijcklepeje en verwijder de batterij.
3. Haal de schroeven uit de messen met een schroevendraaier. (Zie Fig. M)
4. Schroef de neue messen er stevig op.
5. Plaats de batterij en het batterijklepje opnieuw.

BELANGRIUK: Nadat u de messen aan de schijf heeft vastgeschroefd, controeert u of de messen vrij hunnen draaien.

8.2 Houd hem schoon

WAARSCHUWING: Zet uw uw Landxcape™ op OFF voordlat u hem schoonmaakt. Draag beschermende

handschoenen als u de schijf schoonmaakt en gebruik geen stromend water.

A. De behuizing schoonmaken

De Landxcape™ is gelukkiger en leeft langer als hij geregeld schoongemaakt worden. Uw Landxcape™ is een elektrisch apparaat dat met de nodige voorzichtigheid要去en gereinigd. Gebruik waarom GEEN tuinslang of hopedrukreiniger, noch stromend water op uw Landxcape™. U gebruikt hiervoor het Beste een spreificles die bevuld is met water. Bij het schoonmaken van de behuizing gebruikt u een zachtberstel of schone doeck, zonder oplos-of polijstmiddelen (Zie Fig. N). Tenslotte verwijdert u alle resten van afgemaaid gras en vuil.

B. De onderkant schoonmaken

We herhalen het, het is belangrijk dat u de Landxcape™ uitschakelt met de Aan/uitknop en dat u beschermende handschoenen draagt voordat u de schijf aanraakt.

Keer de Landxcape^TM eerst ondersteboven, zodat de onderkant zichtaar worden. U ziet de schijf, het chassis en de voorste wielen en de aandrijfwieten. Maak alles grondig schoon met een zachte doek of een zachte borstel.

WAARSCHUWING: Spoel de onderzijde van de LandxcapeTM

NOOT met water. De onderden können worden beschadigd.

(Zie Fig. 01, 02) Draai aan de messenschijf om er zeker van te zich dat deze vrij kan draaien. Controller of de messen vrij draaien rond debevestigingssschroeven. Verwijder eventuele obstakels.

BELANGRIJK: Verwijder vastzittend materiaaal zodate het geen barst in de schijf kan veroorzaken. Zelfs eenkleine barst kan de maai prestaties van de LandxcapeTM negatif beinvloeden.

C. Maak de contactpinnen en de laad strips schoon

Maak de contactpin op het laadstation en de laadstrip op de Landxcape schoon met een doek. Verwijder restanten van gras en vuil rondon de contactpinnen en laad strips periodiek om zeker te weten dat de Landxcape elke keer goed kan worden opgeladen.

8.3 Levensdauur van de batterij

Het hart van de Landxcape™ is een lithium-ion batterij van 20 volt. Zorg ervoor dat het toestel volledig is opgeladen en bewaar het in een koele, droge ruimte voor optimale opslag van de batterij.

OPMERKING: De aanbevolen LandxcapeTM bedrijfstemperatuur ligt tussen 0 - 55^

De levensduur van de batterij van de LandxcapeTM is van diverse factoren afhankelijk zoals:

Hoe lang het maaseizoen duurt in uw woonplaats
Aantal uren per dag dat de Landxcape maait
- Onderhoud van de batterij bij opslag.

Landxcape™ kan handmatig worden opgeladen zonder de begrenzingskabel.

1. Sluit het laadstation aan op een geschikte voedingsbron. Het groene lampje van het oplaadstation gaat branden.
2. Plaats de uitgeschakelde Landxcape TM handmatig in het laadstation. (Zie Fig. P)
3. Groene lampje van het oplaadstation knippert, de LandxcapeTM begun te laden.

8.4 Winteropsislag

De Landxcape™ leeft longer en blijf gezonder als u hem een goede winterslaap gunt. Hij is onverwoestbaar, maar hij slaapt in de winter toch liever in de schuur of in de garage.

Voordat u de Landxcape™ wegbrengt voor de winterslaap, zorgt u voor het volgende:

Maak de Landxcape TM grondig schoon
- Laadt de batterij volledig op en verwijder deze van de Landxcape
Schakel de Landxcape tMuit

Om de levensduur van de batterij te maximaliseren, laadt de batterij volledig op en verwijder van de Landxcape™ alvorens op te slagen tijdens de winter.

WAARSCHUWING: Bescherm de onderkant van Landxcape™ gegen water. Sla de Landxcape™ NOOIT

ondersteboven.

Het grensdraad kan in de grond blijven liggen, maar de uiteinden要去en beschermd worden, bijvoorbeeld door de uiteinden in te vetten. Blijft het laadstation in de winter buiten, LAST DE GRENSDRAAD DAN AANGESLOTEN.

OPMERKING: Neemt u de LandxcapeTM na de winterslaap weir in gebruik, zorg er dan voor dat de laad strips en contactpinnen schoon+zijn. Het is aan te bevelen ze schoon te makeen met een fjine schuurdoek.

8.5 De batterij verrangen

WAARSCHUWING: Zet de Aan/uitschakelaar in de stand UIT voordat u begint met eenige instelling, verwangng of tie.

Zet uw Landxcape™ voör verranging van de bladen op OFF en trek veiligheidshandschoenen aan.

Moetudebatterijervangen,ga dan als volgt tewerk:

1. Keer de LandxcapeTM voorzichtig om.
2. Draai de schroeven van de batterij los. Verwijder het batterijdeksel. (Zie Fig. Q1)
3. Verwijder de oude accu voorzichtig. Druk op de grendel en trek de connectors los. (Zie Fig. Q2)

OPMERKING: Trek Niet aan de kabels. Houd de connectoren vast en maak de vergrendeling los.

1. Sluit een neue originele accu aan door de connectors aan te sluiten totdat deze vastklikken. (Zie Fig. Q3, Q4)
2. Plaats de accu Zoals getoond wordt. (Zie Fig. Q5) Plaat het deksel terug op+zijn plaat en maak het goed met schroeven vast.

9. Functieberichten

Display Bericht	Actie
- F ! -	Vertraging voor regen geactiveerd. Er is geen actie nodig.

10. Foutberichten

Problumen Mogelijk oorzaken Herstelhandeling
-ΕΙ-	LandxcapeTM is buiten werkgebied.	1. Is de LandxcapeTM buiten het territorium, schakel hem dan uit, breng de LandxcapeTM binnen het territorium en schakel hem waar in. Druk op STAVR volgens op . OK2. Is de LandxcapeTM binnen het territorium, controlleren dan of de LED op het oplaadstation op groen staat. Als dat Niet zo is, controlleren dan of het oplaadstation goed op de oplader is aangesloten en of de lader is aangesloten op een geschikte voeding. Als dat zo is, betekent dit dat de grenddraaduiteinden onjuist zich ingeplugd en moet u ze omdraaien.3. Het rode lampje van het oplaadstation gaat branden, bevestig dan of de grenddraad goed is verbonden met de klemmen op het laadstation. Indien het probleem zich blijft voordoen, kijk dan na of de grensgraad Niet is oversneden.
-ΕΙ-	Wiel motor vast	1. Schakel de LandxcapeTM uit en breng hemঀen geschukte zonder obstakels;2. Schakel de LandxcapeTM in. Druk op STAVR volgens op . OK3. Wordt de foulmeling nog steeds getoond, schakel dan weer uit, keer de LandxcapeTM om en controllerer of er iets is waardoor de wielen Niet goed draaien.4. Verwijder een mogelijkke blokkade, zet de LandxcapeTM rechtop en schakel hem waar in. Druk op STAVR volgens op . OK
-ΕΙ-	Maaischijf vast	1. Schakel de LandxcapeTM uit;2. Zet de LandxcapeTM ondersteboven en controllerer of er iets is wat de schijf blokkert.3. Verwijder een mogelijkke blokkering.4. Zet de LandxcapeTM rechtop en breng hemঀen geschukte met kort gras of stel de maaihoogte in;5. Schakel de LandxcapeTM in. Druk op STAVR volgens op . OK
-ΕΙ-	LandxcapeTM zit vast.	1. Schakel de LandxcapeTM uit;2. Breng hemঀen geschukte zonder obstakels;3. Schakel de LandxcapeTM in. Druk op STAVR volgens op .4. Wordt de foulmeling nog steeds getoond, schakel dan weer uit, keer de LandxcapeTM om. Kijk of er iets de wielen blokkeerd.5. Verwijder een mogelijkke blokkade, zet de LandxcapeTM rechtop en schakel hem waar in. Druk op STAVR volgens op . OK
-ΕΙ-	LandxcapeTM worden opgetild.	1. Schakel de LandxcapeTM uit.2. Breng hemঀen geschukte zonder obstakels. Schakel de LandxcapeTM in. Druk op STAVR vervoergens op OK3. Indien de foulmeling nog steeds voorkomt: schakel de LandxcapeTM uit, keer de LandxcapeTM ondersteboven en kijk na of er iets voorkomt dat de voorste wielen draaien.4. Verwijder een mogelijkk voorwerp, zet de LandxcapeTM rechtop en schakel hem waar in. Druk op STAVR volgens op . OK
-ΕΙ-	LandxcapeTM is ondersteboven.	Zet de LandxcapeTM rechtop. Druk op STAVR vervoergens op . OK
-ΕΙ-	Batterij foulmeling	1. Kijk de temperatuur van de batterij na. Indien de temperatuur te hoog is, wacht tot de temperatuur is afgekoeld. Druk op en vervoergens op .2. Vervang met een nieuwe batterij. Start LandxcapeTM opnieuw op. Druk op STAVR vervoergens op OK3. Indien de foulmelingeermaals voorkomt, probeer het werkschemaaan te passen.
- E8 -	Het duurt te lang voor Landxcape™ om terug te gaan maar het laadstation.	Plaats Landxcape™ manueel in het laadstation om op te laden. Nadat Landxcape™ volledig is opgeladen, druk START OK
- E E -	Onbekende foulmeling.	Start Landxcape™ opnieuw op. Druk opverbvolgens op . I.F.vn de foulmeling nog steeds is weergegeven, neem contact op met een vertegenwoordiger voor hulp.

OPMERKINGEN

• Voordat u inschakelt, contrôleert u of de Landxcape ^TM binnen zijr territorium staat. Zoniet, dan verschijnt het bericht, - - in het display. Dit bericht verschijnt ook als de Landxcape ^TM bij het inschakelen op de grensdraad staat.
• Als u om etwa reden-bijvoorbeeld voor een tuinfeest of spelende kinderen - de Landxcape ^T in het laadstation wilt zetter: druk op verzolgens op OK Landxcape ^T gaat dan maar het laadstation en blijftaar. Druk om C Landxcape ^T uit te schakelen.
• Treedt er herhaaldelijk een fout op opdezelfde plek van het gazon, dan kan dat komen door ene probleem met de grensdraad. Zie de voorafgaande installment-instructies en controller de installation.
• Als uw gazon door een corridor van minder dan 1m is verdeld in twee afzonderlijke gebieden waarvan het ene Niet van een oplaadstation is voorzien: wonneer de accu van de Landxcape™ leeg is moet u hem handmatig aan het oplaadstation brengen, het laadproces za starten.
• Als de Landxcape ^TM af en toe abnormaal lijkt te fonctioneren, kunt u proberen hem te herstarten. Als het probleem Niet is opgelost, probeer dan de accu te verwijderen en opnieuw te plaatsen. Als het probleem hiermee Niet worden verholpen neemt u best contact op met de Reparatieservice van Landxcape ^TM .
• Reinig de machine Niet met een hagedrukreiniger, odomat dit de batterij of de machine kan beschaden.

11. Problemen oplossen

Werkt de Landxcape ^TM nicht goed, volg dan de gids voor het oplossen van problemen hieronder. Heft dat de storing Niet op, neem dan contact op met de leverancier.

Problemen Mogelijk oorzaken Herstelhandeling
De led op het laadstation brandt Niet. Er is geen netvoeding.	Controller of de stroomkabel correct op het oplaadstation is aangesloten en of de oplader op een geschikte voeding is aangesloten.
Het rode lampje van het oplaadstation gaat branden.	De grensdraad is Niet aangesloten.	Controller of de grensdraad correct is aangesloten op het oplaadstation. Controller of de grensdraad geen breuken vertoont, vooral Niet in de kabeluiteinden.
De Landxcape™ schakelt in, maar de schijf met de messen draait Niet.	Landxcape™ is opzoek waar het laadstation (tenzij u de knop opnieuw drukt®®®®®® het toestel waar het laadstation te brengen).	Dit is normala, de Landxcape™要去 opgeladen worden. De schijf draait Niet als hij opzoek is�at het laadstation.
De Landxcape™ tritt.	De messen zijn wellicht beschadigd. Controller de toestand van de Messchijf.	Controller de messen en schroeven en verrang ze zo nodig. Verwijder modder en vreeinde voorwerpen van de messen.
Gras worden onteelmatig gemaad	LandxcapeTM werkdt Niet genoeg uren per dag. Vegtuen aan de maaijtijd toe.
	Gazon is te groot.	Probeer het te maaien gebied kleiner te make of voegmeer uren aan de maaijtijd toe.
	Messen zijn bot.	Vervang alle messen en schroeven gelijkrijkzig zodate de schijf gebalanceerd blijft.
	De maaihoogte is te laag voor de lengte van het gras.	Stel een hogere maaihoogte n en kaak die langzamerhand minder
	Gras of een voorwerp is om de schijf gewikkeld.	Controller de schijf en verwijder het gras of het voorwerp.
	Gras heeft zich opgehoopt in de messenschijf of in het motorframe.	Zorg ervoor dat de schijf vrij kan draaien. eventueel要去 de schijf verwijderd worden om het vuil te verwijdersen.
Uw Landxcape™ is binnen+zijnwerkgebied en de grensdraad is aangesloten. Maar het display zagget "-E+/-".	De grensdraadeinden+zijn Niet correct geplaatst.	Draai de uiteinden van de grensdraad om.
	De grensdraad is gebroken. Herstel de beschadigde draad met verbindingen.
De oplaadtijd is veel meer dan verwacht.	Slechte verbinding door vuil op de laadstrip.	Reinigde contactstrip van het laadstation en de oplaadtstrip op de Landxcape™ met een doeck.
	De laadbeveiligingsfunctie is geactiveerd omwille van de hoge temperatuur.	Zet het laadstation in de schaduw of wacht tot de temperatuur ervan is afgekoeld.
De maaier laadt Niet op	Er is geen netvoeding.	Controler de elektriciteitskabel correct op het oplaadstation is aangesloten en of de oplader op een geschikte voeding is aangesloten.
	Werkt Niet goed tijdens het handmatig opladen.	Zie manueel opladen in sectie 8.3.
Landxcape™ werkt steeds korte na een bezoek aan het laadstation.	Er is iets opgehoopt in de messenschijf.	Verwijder de schijf en kaak hem schoon. Het gras is te hoog en te dik.
	De Landxcape™ schudt zwaar.	Controler de messenschijf en de messen. Verwijder gras en vreemde voorwerpen.
	De batterij kan uitgeput of verouderd+zijn. Vervarg de batterij.
Landxcape™ werkt Niet op het jeiste moment.	De klok is Niet op de juiste tijd ingesteld. Stel de klok in op het juiste uur, zie sectie 5.3.
	De geprogrammeerde maaitijden voor de Landxcape™ zich Niet correct.	Verander de start- en stoptijden van de maaier.
	Landxcape™ wordt handmatig in de oplaadbasis geplaatst.	Druk op en dan op
	De batterij kan Niet laden vermits de temperatuur van de batterij bij warm weeber boven de 55°C stijgt.	Wacht tot de batterij is afgekoeld.
De Landxcape™ dokt Niet goed in het laadstation	Omgevingsfactoren. Herstart de Landxcape	TM.
	Slechte verbinding door vuil op de laadstrip.	Reinigde contactstrip van het laadstation en de oplaadstrip op de Landxcape™ met een doeck.
Het groene lampje op het laadstation BRANDT voordat de accu volledig is opgeladen.	Het oplaadstation oververhit.	Zet het laadstation in de schaduw of wacht tot de temperatuur ervan is afgekoeld.
De Landxcape™ beweegt buiten de grenddraad. De Landxcape™ maait een gebied binnen de grenddraad Niet. De Landxcape™ keert om of draait onregelmatin de buurt van de grenddraad.	De begrenzingskabel van een andere Landxcape™ of robotmaaier van een ander merk bevindt zich te dicht in de buurt.	Zorg voor minstens 1 meter afstandussen de begrenzingskabel van uw Landxcape™ en andere begrenzingskabels in de buurt.
	De begrenzingskabel is geinstalleerd met scherpe hoeken.	Controler de begrenzingskabel en zorg ervoor dat alle hoeken gezondelijk.
	Onder natte omstandigheden kan het elektrische signal op de grenddraad weglekken opplaatsen waar de draad verbonden of gerepareerd is.	Controler de grensdraadverbindingen. Isoleer de draad voor een volledig waterdichte verbinding.
	Er is een lekkage van het elektrische signal op de grenddraad vanwege defecte isolatie.	Herstel beschadigde begrenzingsdraad met aansluitingen.
	Het maaigebied is groter dan het toegestane maaigebied voor de Landxcape™.	Verminder de oppervlakte van het gras dat要去 gemaaaid worden of gebruik Landxcape™ met een groter toegestane oppervlakte om te maaien.
De Landxcape™-wienen slippen of beschadigen het gazon.	Vreemde obstakels, zoals takken en twijgen, kunnen onder de Landxcape™ raken.	Verwijder vreeimde voorwerpen uit de onderkant van de Landxcape™.
	Het gazon is te nat. Wacht tot het gazon is opge
De Landxcape™ verlaat het afgebakende gebied door een te hoge snelheidijdens het afdalen van een helling.	De grenddraad is geplaatst op een helling die steller is dan 17% (10°).	Verplaats de grenddraad op een helling die minder steil is dan 17% (10°). Verwijsaar de gids voor de installmentie vooreer informatie.
Erro	Er is een software-update fout ontstaan.	Probeer opnieuw conform de sectie "Software Update".

Bescherming van het milieu

Afgedankte elektrische producten kunt u Niet met het normale huisafval weglooien. Breng deze producten, indien mogelijk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeenteaar informatie en advies over het recyclen van elektrische producten.

Conformiteverklaring

Wij,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Verklaren dat het product,

Beschrijving Robotgrasmaaier

Type LX790 LX791 LX792 LX793 (790-799 - aanduiding van machinerie, kenmerkend voor Robotgrasmaier) (aar, artikelnummer en maand van het serienummer staan vermeld op dechterflap. Het gehele serienummer is duidelijk aangegeven op de behuizing van de gazonmaier) met acculader LA8001 / LA8002 en oplaadbasis LA3000

Functie masmaien

Overeenkomt met de volgende richtlijnen,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU, 2000/14/EC gewijzigd door 2005/88/EC,

2000/14/EC gewijzigd door 2005/88/EC

• Procedure beordeling conformiteit volgens Annex V
• Niveau gemeten geluidsvermogen 64.2 dB [A]
• Opgegeben, gegardeerde niveau geluidsvermögen 65 dB [A]

De betrokken aangemelde instantie

Naam: Intertek Testing & Certification Ltd. (aangemelde instantie 0359)

De person die bevoegd is om het technische bestand te complileren,

Naam Marcel Filz

Adres Positec Germany GmbH, Gruner Weg 10, 50825 Cologne, Germany

2018/10/26

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en Certificering

Positec Technology (China) Co., Ltd.
