Tipo di prodotto	Tagliaerba robotico
Marca	LandXcape
Modello	LX790 (e varianti LX791, LX792, LX793)
Tensione nominale	20 V (max 20 V, nominale 18 V)
Tipo di batteria	Ioni di litio
Modello di batteria	LA0001 / LA0002
Tempo di ricarica	Circa 1,3 h (LA0001) / 2 h (LA0002)
Caricabatterie	LA8001 / LA8002 (ingresso 100-240 V~, uscita 20 V 1,5 A)
Velocità a vuoto	2800 giri/min
Superficie di taglio max	600 m² (LX790) / 900 m² (LX792)
Diametro di taglio	16 cm (LX790) / 18 cm (LX792)
Altezza di taglio	30-60 mm (4 posizioni)
Peso	8,4 kg
Classe di protezione	III
Livello di pressione acustica	LPA = 44,2 dB(A) (KPA = 0,4 dB(A))
Livello di potenza acustica	LwA = 64,2 dB(A) (KwA = 0,4 dB(A))
Sensore pioggia	Sì, rilevamento pioggia e ritorno automatico alla base
Rilevamento ostacoli	Sì, con arresto e cambio di direzione
Ricerca della base	Seguimento del filo perimetrale in senso antiorario
Aggiornamento software	Tramite porta USB (chiave FAT32)
Lunghezza del filo perimetrale fornito	150 m (LX790) / 180 m (LX792)
Lame di ricambio fornite	9 lame + viti
Temperatura di funzionamento	0 °C a 55 °C
Svernamento	Batteria rimossa e conservata carica, robot pulito e riposto all'asciutto

Domande frequenti - LX790 LANDXCAPE

Come installare il filo perimetrale?

Utilizzare il calibro di distanza per mantenere una distanza di almeno 26 cm dal bordo del prato. Fissare il filo con i picchetti forniti, evitando angoli retti. Interrare il filo se necessario, ma testare prima il percorso del robot prima di interrarlo definitivamente.

Come avviare il tagliaerba per la prima volta?

Premere il tasto ON/OFF, quindi inserire il codice PIN predefinito 0000 (quattro volte sul tasto OK quando lo 0 lampeggia). Premere START e poi OK per avviare il taglio. Il tagliaerba inizia a tagliare e torna alla base in caso di batteria scarica.

Cosa fare se lo schermo mostra un errore di ruote bloccate (E2)?

Spegnere il tagliaerba, posizionarlo in un'area senza ostacoli e riaccenderlo. Se l'errore persiste, capovolgere la macchina e verificare che nessun oggetto blocchi le ruote. Rimuovere l'ostacolo, rimettere il tagliaerba in posizione verticale e riavviarlo tramite START e poi OK.

Come cambiare le lame?

Spegnere l'alimentazione e indossare guanti protettivi. Capovolgere il tagliaerba, rimuovere il coperchio della batteria e la batteria. Svitare le viti delle lame con un cacciavite, sostituire tutte le lame e viti contemporaneamente, quindi riavvitare. Assicurarsi che le lame girino liberamente.

Quale manutenzione regolare è necessaria?

Pulire regolarmente l'involucro con un panno umido (non getti d'acqua). Capovolgere il tagliaerba per pulire il disco di taglio e le ruote. Controllare le lame e sostituirle se sono smussate. Pulire i perni di contatto della base e del robot per garantire una buona ricarica.

Come regolare l'altezza di taglio?

Utilizzare il pulsante di regolazione dell'altezza di taglio situato sulla parte superiore del robot. Ruotarlo per selezionare una delle 4 posizioni (da 30 a 60 mm). Per il primo utilizzo, impostare sull'altezza massima (60 mm) e ridurre gradualmente.

Come programmare gli orari di taglio?

Tenere premuto il tasto HOME (3 secondi) per accedere alle impostazioni. Impostare anno, data e ora nell'ordine. È anche possibile modificare l'ora di inizio predefinita (9:00) premendo contemporaneamente START e STOP all'ora desiderata.

Cosa fare se il tagliaerba non rileva il filo ed esce dalla zona?

Verificare che il filo sia correttamente collegato alla base e che non sia tagliato. Assicurarsi che le estremità del filo siano nel giusto ordine (invertirle se necessario). Pulire i perni di contatto. È necessario rispettare una distanza di almeno 1 m dai fili dei vicini.

Come aggiornare il software?

Scaricare l'ultima versione del software dal sito LandXcape (formato zip). Estrarre il file su una chiavetta USB vuota formattata in FAT32. Spegnere il tagliaerba, inserire la chiavetta nella porta USB, quindi accenderlo. L'aggiornamento parte automaticamente. Rimuovere la chiavetta quando lo schermo mostra «USB».

Cosa fare in caso di conservazione invernale?

Pulire accuratamente il tagliaerba, caricare completamente la batteria e rimuoverla. Spegnere la macchina e riporla in un luogo asciutto e al riparo dal gelo (ripostiglio o garage). Proteggere le estremità del filo perimetrale se lo si lascia all'esterno.

MANUALE UTENTE LX790 LANDXCAPE

Istruzioni originali

Manual original ES

1. Sicurezza del prodotto

1.1 Awvisi generali per la sicurezza degli utensili a motore

AVVERTENZA: É assolutamente necessario leggere attendamente tutte le istruzioni. Eventuali erre i

nell'adempimento delle istruzioni qui di seguito riportate potanno causare scosse elettriche, incendi e/o lesioni gravi.

Leggere accuramente queste istruzioni per usare la macchina in sicurezza.

Conservare tutti gli avvisi e le istruzioni per poterle consulfare quando necessario.

• Questo dispositivo non è inteso per l'uso da parte di persona (inclusi i bambini) con disponța fisiche, sensorie o mentali ridotte o con scarsa esperienza e conoscenza del prodotto, a meno che non sia utilizzato在整个 supervisione da parte di persona responsabili per la loro sicurezza.
• I bambini devono essere controllati per garantire che non giochino con il disposativo.
• Questo disposizione deve essere utilizzato esclusivamente con l'alimentatore fornito in dotazione.

IMPORTANTE

LEGGERE ATTENTAMENTE PRIMA DELL'USO

a) Leggere con attenzione le istruzioni. Acquisire familarità con i comandi e il correto funzionamento dell'apparecchio.
b) Non permettere mai a bambini o a personne sprowiste delle necessarie competenze di utilizzare l'attrezzo. L'eta minima di utilizzo dello stesso cui quere a seconda delle diverse normative locali.
c) Ricordare che I'operaatore o I'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprietà.

OPERAZIONI PRELIMINARI

a) Accertarsi che il filo perimetrale sia installato correttamente, in base alle istruzioni.
b) Ispezionare con attenzione l'area in cui si deve utilizzato il robot tosaerba e togliere tutti gli oggetti che potrebbero essere lanciati dal robot tosaerba.
c) Prima dell'uso, verificare visamente che le lame, i rispetti bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostituire le lame o i bulloni in blocco per mantenere il bilanciamento.
d) Su machine con più lame, prestare attenzione perché ruotando una lava si provoca la rotazione dell'altra lava.
e) AWERTENZA! Non utilizzato mai il robot tosaerba se le protezioni o i ripari sono danneggiati oswana i gli apposti apparati di sicurezza.

FUNZIONAMENTO

1.GENERALI

a) Non utilizzato mai il robot tosaerba se le protezioni o ripari sono danneggiati o essere i gli apposti apparati di sicurezza, come i deflettori e di raccolta erba.
b) Non avvincare mani o piedi accanto o sotto le parti rotanti. Nel caso di falciatrici rotative, Maintainere costamente libero le aperture di scarico.
c) Non raccogliere, né trasportare il robot tosaerba quando è in funzione.

d) Spegnere il Landxcape TM
- prima di eliminare un ostacolo;
- prima di controllare, pulire o effettuare lavori sul robot tosaerba.
e) Non è consentito modificare la versione originale del robot tosaerba. Il produttore declina agli responsabilità per eventuali modifiche non autorizzate.
f) Avviare il robot tosaerba, come descritto nelle istruzioni. Quando l'interruttore principale è in posizione ON, assicurarsi di tenere mani e piedi lontani dalle lame rotanti. Non infilare mai le mani o i piedi sotto al tosaerba.
g) Non sollevare né trasportare il robot tosaerba quando l'interruttore principale è in posizione ON.
h) Non consentire a personne che non conoscono il funzionamento e il comportamento del robot tosaerba di utilizzarlo.
i) Non sistemare oggetti sopra al robot tosaerba o alla base di ricarica.
j) Non utilizzato il robot tosaerba se il disco lame o la scocca presentano difetti. Non utilizzato nemmeno se presenta lame, viti, dadi o cavi difettosi.
k) Specnere sempre il robot tosaerba quando non si ha intenzione di utilizzato. Il robot tosaerba può avviarsi solo se l'interruttorre principale è in posizione ON e se è stato inserito il codice PIN corretto.
I) Tenere mani e piedi lontani delle lame rotanti. Non mettere mai le mani o i piedi vicino o sotto il corpo quando il robot tosaerba è in funzione.
m) Evitare di utilizzato la macchina e i loro accessori in condizioni meteori avverse, specialmente in caso di rischio di caduta di fulmini.
n) Non toccare parti mobili pericolose prima che si siano completeness arrestate.
o) Per le machine utilizzate in aree pubbliche, i segnali di averporto devono essere collocati attorno all'area di lavoro della macchina. Mostrano la sostanza del seguente testo:

ATTENZIONE! Tosaerba automatico! Stare lontano alla macchina! Supervisionare i bambini!

2. ULTERIORI INFORMAZIONI PER QUANDO L'APPARECCHIATURA FUNZIONA IN MODALITA AUTOMATICA

a) Non usare il robot tosaerba in presenza di altre persone, in particolar modo di bambini o di animali domestici.

MANUTENZIONE E CONSERVAZIONE

AVVERTENZA! Se il robot tosaerba viene capovolto, I'interrutto principale deve essere sempre in posizione

OFF.

L'interruttore principale deve essere in posizione OFF durante tutti i lavori al sottoscocca del tosaerba, come, ad esempio, la pulizia o la sostituzione delle lame.

a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti del robot tosaerba siano saldamente avvitati.
b) Controllare il robot tosaerba agli settimana e sostuire le eventuali parti danneggiate o usurate.
c) Controllare in particolare che le lame e il disco lame siano integri. All'occorrenza, sostuire tutte le lame e le viti contemporaneamente in modo che le parti rotanti siano bilanciate.
d) Assicurarsi di utilizzare solo ricambi originali.
e) Assicurarsi che le batterie siano caricate utilizzando il caricabatteria corretto consigliato dal costruttore. L'uso non corretto potrebbe causare folgorazioni, surriscaldamento o perdite di liquidi corrosivi alla batteria.
f) Nel caso di perdite di elettroliti, lavare con acqua/un agente neutralizzante, chiedere l'auto di un medico nel caso vengano a contatto con gli occhi, ecc;

g) Le manutenzione del robot tosaerba deve essere eseguita seguito le istruzioni del costruttore.

Suggerimento

Collegare la macchina e/o i loro accessori solo a un circuito di alimentazione protetto da un dispositivo di corrente residua (RCD) con corrente di intervento non superiore a 30mA .

Rischi residui

Per evitare infortuni, indossare quanti produttivi quando si sostiturisco le lame.

Trasferimento

Per i trasporti più lunghi, si raccomanda di ripore il robot tosaerba nell'imballaggio originale.

Per un trasferimento sicuro dall'area di lavoro o al suo interno:

a) ferrare il tagliaerba premendo il tasto STOP;
Si scegliie PIN a quattro cîre quando si avvia il tagliaerba per la primaolta.
b) spegnere sempre il robot tosaerba se si ha intenzione di trasportarlo;
c) afferrare il robot tosaerba per l'impugnatura presente nella parte anteriore, nella parte posteriore. Trasportare il robot tosaerba con il disco lame lontano dal corpo.

Awertenze di sicurezza per il pacco batteria all'interno dell'elettrotensile

a) Non smontare, après o strappare le celle secondarie o il pacco batteria.
h) Non mettere in corto circuito il pacco batteria. Non conservare il pacco batteria disordinatamente in una scatola o in un cassetto in cui potrebbe essere cortocircuitato da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, perché potrebbe crearsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o usioni.
c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarlo alla luce diretta del sole.
d) Non sottoporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultrare un medico.
D Se si ingerisce una cella o un pacco batteria, consultare immediatamente un medico.
g) Tenere le celle e il pacco batteria puliti e asciutti.
h) Il paccò batteria offre prestazioni ottinali seutilizzato a una temperatura ambientale normale (20^ ± 5^) .
i) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con sistemi elettrochimici diversi separati gli uni dagli altri.
j) Ricaricare solo con la base di ricarica fornita da Landxcape ™. Non utilizzare caricabatterie diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricabatteria non adatto al pacco batteria potrebhe provocare rischi d'incendio.
k) Non utilizzato un pacco batteria non progettato per quello prodotto.
D Tenere il pacco batteria fuori alla portata dei bambini.
m) Conservare i documenti originali del prodotto per riferimenti futuri.
n) Smaltire adeguatamente.

1.2 Simboli su Landxcape™

AWERTENZA-In caso di uso improprio, il robot tosaerba cui estesse pericoloso.

Leggere attendamente le istruzioni per l'uso e comprendre il significato prima di utilizzare il robot tosaerba.

AWERTENZA - Tenere gli astanti a distance di sicurezza.

AWERTENZA - Spagnere la macchina prima di sottoporla a manutenzione o di sollevarla.

AWERTENZA - Non salire sopra il robot tosaerba.

Non bruciare

Non esporre alla pioggia o all'acqua.

Non smaltire gettare le batterie nei rifiuti. Portare le batterie scariche presso un punto locale di riciclaggio o di raccolta.

Non lavare il robot tosaerba con apparecchi ad alta pressione.

Dispositivo di Classe III

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

2. Componenti del robot tosaerba

1. TASTO STOP
2. MANOPOLA DI REGOLAZIONE DELL'ALTEZZI DA TAGLIO
3. TASTO DI ACCENSIONE/SPEGNIMENTO
4. TASTO START
5. PULSANTE HOME
6. DISPLAY
7. STRISCIA DI RICARICA
8. SENSORE PIOGGIA
9. RUOTA ANTERIORE
10. DISCO LAME
11. LAME
12. PACCO BATTERIA
13. PORTA USB
14. RUOTA POSTERIORE
15. MANIGLIA
16. PIN DI CONTATTO
17. BASE DI RICARICA
18. TRASFORMATORE
19. PICCHETTO FILO PERIMETRALE
20. FILO PERIMETRALE
21. CHIODI DI ANCORAGGIO DELLA BASE DI RICARICA
22. DISTANZIATORE PER IL FILO PERIMETRALE
23. CHIAVE A BRUGOLA
24. CONNETTORE

Accessorii dscritti non fanno necessariamente parte del volume di segna.

3. Dati tecnici e dati sulla rumorosità 3.1 Dati tecnici

Codice LX790 LX791 LX792 LX793 (790-799 - Designazione del macchinario, rappresentativo della Robot tosaerba)

	LX790 LX792 LX791 LX793
Potenza nominale 20V	--- Max.*
Velocità a vuoto nominale 2800/min
Superficie di taglio 600m	2	900m²
Diametro di taglio 16cm 18cm
Altezza di taglio 30-60mm
Posizioni altezza di taglio 4
Tipo di batteria Litio
Modelllo batteria LA0001 LAD002
Tempo di ricarica circa.	1.3hrs	2hrs
Modelllo caricatore	LA8001 / LA8002
Potenza caricabatteria	Ingresso: 100-240V~50/60Hz, 38W, Uscita: 20V --- , 1.5A
Peso Macchina	8.4kg
Classe protezione	III

*Tensione misurata perché carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

Accessor

	LX790	LX792	LX791	LX793
Viti	9 9
Base di ricarica	1 1
Chiodi di anticoraggio della base di ricarica	7		7
Filo perimetrale	150m		180m
Picchetti di fissaggio	210		250
Chiave Allen	1 1
Distanziatori del filo perimetrale	2 2
Lame	9 9
Connettore	2 2
Batteria (LA0001/ LA0002)	1 1
Caricabatteria (LA8001 / LA8002)	1 1

Si raccomanda di acquistare tutti gli accessori dello stesso negazio in cui è stato acquistato l'attrezzo. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negazio può aiutarvi e consigliarvi.

3.2 Dati relativi al rumore

Pressione acustica ponderata	LDA= 44.2dB (A)KPA= 0.4dB(A)
Potenza acustica ponderata	LwA= 64.2dB (A)KwA= 0.4dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a	80dB(A)

Un certo livello di rumore prodotto dalla macchina è inevitabile. Per esquire lavori rumorosi è necessario essere autorizzati e farlo solo in determinati momenti. Per rispetto i periodi di riposo potrebbe essere necessario ridurre al minimo le ore di lavoro. Per proteggere il proprio udito e quello delle persone che lavorano nelle vicinanze, indossare un dispositivo di protezione acustica adeguato.

Uso conforme alle norme

Questo prodotto è stato progettato per tosare l'erba di prati domestici. è progettato per falciare spesso, mantenendo il prato più vigoroso e bello che mai. In base alle dimensioni del prato, Landxcape™ più essere programmatico per funzionare in qualiasi orario e con qualiasi frequenza. Non è concepito per scavare, spazzare o sgombrare la neve.

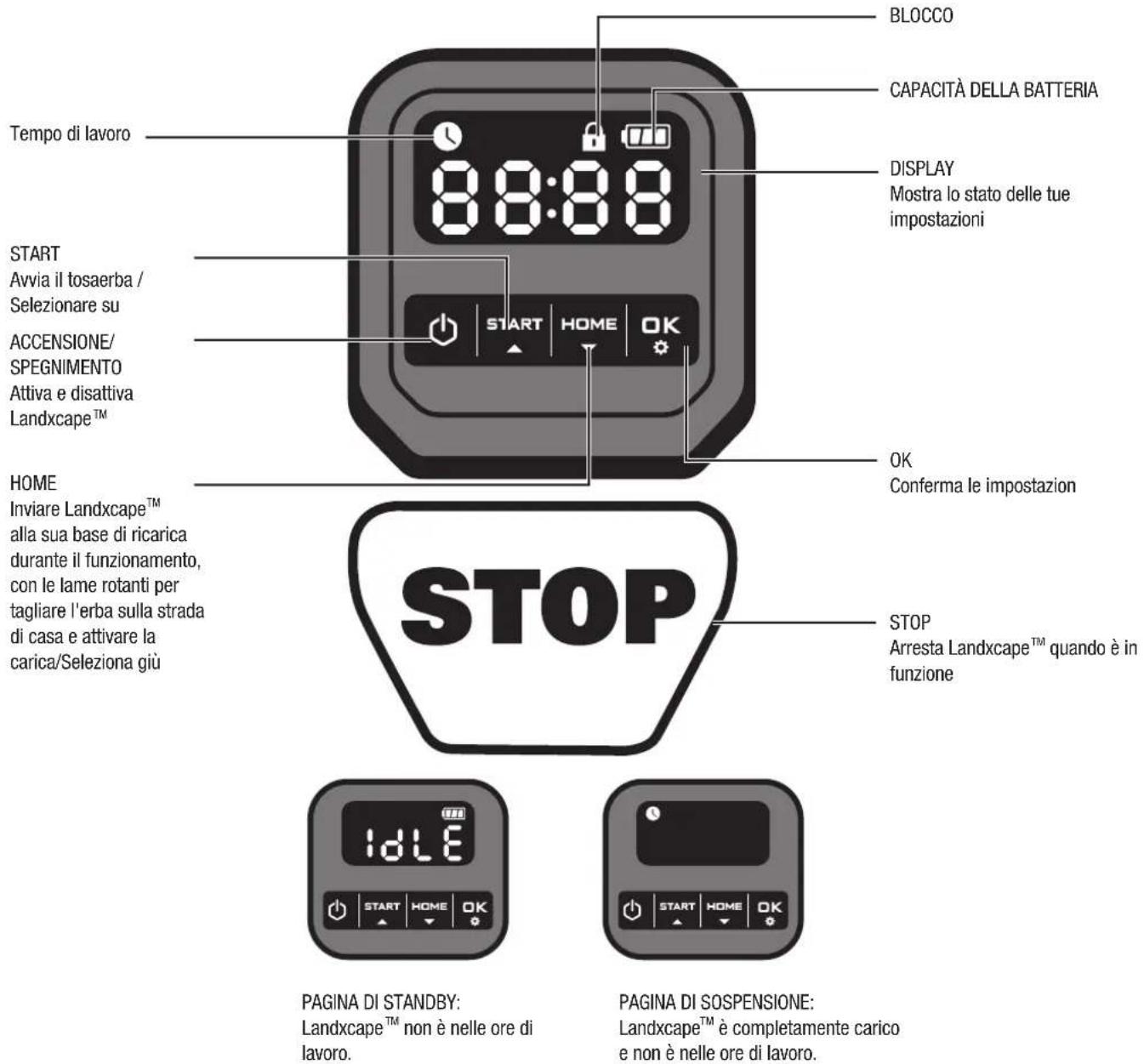

4. Pannello di controllo

Avvio

1) Dopo aver installato il filo perimetrale è possibile avviare Landxcape ^TM (per positione are il filo perimetrale consultare la Guida per l'installazione).
2) Premere innanzitutto finché il LandxcapeTM non si accende. Per il primo utilizzo, immettere il codice PIN predefinito 0000 premenda

per quattro volte quando il numero 0 lampeggia. (Il codice PIN più essere modificato,fare riferimento a "Impostazioni" nella Guida all'installazione)

NOTA: Landxcape™ si spegne se non riceve input entro 30 secondi dall'accensione. Se si inserisce un codice PIN errato per tre volte, Landxcape™ fara partire l'allarme "di-di" e quindi si spegnerà.

3) Premere lito da periare a tagliare I'erba.
4) Premere pe arrivare Landxcape TM alla base di ricarica, con le lame rotanti per tagliare l'erba sulla strada di casa. LandxcapeTM continuera a tagliare I'erba fino all'esaurimento della carica della batteria, poi tornera alla base di ricarica. Al completamento della carica, LandxcapeTM riprendera automaticamente a tagliare I'erba oppure rimarra fermo nella base di ricarica, in base al programma di tosatura impostato.

NOTA: Quando Landxcape™ si accende, tutte le spie sul display si illuminano e quindi si spengono. Controllare se c'è quale luce danneggiata. Si consiglia di schermare il display con la mano quando la luce esterna diventa troppo forte.

5. Per comprehende Landxcape™

Complimenti per l'acquisto del nuovo Landxcape™ e per essere entrati nella spensierata vita della tosatura automatica. Di seguito, vogliamo aiutarvi a capire meglio come pensa Landxcape™.

5.1 Come fa Landxcape™ a riconoscere ciò che deve tagliare?

Landxcape™ scegli la direzione a caso. Si assicura che tutto il prato venga tagliato uniformmente perché lasciare alcuna striscia di erba poco attraente (Vedere Fig. A).

5.2 Come fa Landxcape™ a sapere dove delve andare?

Landxcape™ è in grado di-agire periconto proprio. Landxcape™ sa quando delve portarsi sulla propria base di ricarica per fare il pieno di corrente, rileva la pioggia, si arresta se intuisce un problema e quando urta qualcuno o qualcosa che gli ostruisce il percorso, si ferma, fa retromarcia e cambia strada. Landxcape™ arresta inoltre automaticamente la rotazione del disco lame se viene sollevato da terra, al fine di evitare un incidente.

A. Per trovare la base di ricarica

Quando Landxcape™ rileva la necessità di ricaricarsi, smetta di tagliare e segue il cavo perimetrale in senso anti-orario per tornare alla base di ricarica. Landxcape™ è pre-programmato per tagliare l'erba vicino al cavo perimetrale una volta a settimana. Per impostazione predefinita, Landxcape™ falcia vicino al cavo perimetrale agli lunedi dopo l'accensione.

B. Sensore di pioggia

Landxcape™ è dotato di un sensore di pioggia laterale, sensibile alle gocce di pioggia, che comunica a Landxcape™ di smettere di tosare l'erba e di seguire il cavo perimetrale fino alla base di ricarica. (Vedere Fig. B).

Una volta trascorso il tempo di ritardo, Landxcape™ riprendera a tagliare l'erba. Il tempo di ritardo predefinito è di 180 min.

Quando i sensori di pioggia sono bagnati, Landxcape™ ritorna alla sua base. Quando i sensori pioggia sono asciutti, Landxcape™ inizIERà il conto alla rovescía del lasso di tempo. Se si desidera uscire dal Ritardo per pioggia, asciugare l'area del sensore e spegnere e riaccendere il robot rasaerba agenda sull'interruttore principale. Una volta completato il ciclo di spegnimento e riaccensione, sare possibile utilizzato nuovamente l'apparecchio.

C. Bilevazione del filo perimetreale

Landscape™ segue sempre il limite impostato dal filo perimetrale e utilizza sensori nella parte anteriore per rilevare quando si avvicina. (Vedere Fig. C).

D. Avvio e arresto durante la tosatura (Vedere Fig. D, E1, E2)

Per iniziare a tagliare l'erba, premere il tasto ON/OFF e inserire il codice PIN. Premere seguito da o er comandare a Landxcape ^M di arrestare la tosatura, basta premere il pulsante di STOP nella parte superiore del tosaerba.

Se Landxcape^TMente che qualcosa è sbagliato, verrà visualizzato un messaggio di erre sul display. Per informazioni sui messaggi di erre, consultare la sezione Messaggi di erre. E si spegne se non riceve alcun input dall'utilizzatore entro 20 min.

Perriaviarlo:

Premere to da

• Landxcape™ è quando prento per iniziare la tosatura!

5.3 Impostazione

Innanzitutto, si prega di impostare l'altezza sul livello di erba desiderato\ dopo il taglio e si può eseguire manually l'impostazione del\ programma.

NOTA: Quando si esguei l'impostazione del programma manually, Landxcape™ entra nella网页 di standby se non riceve alcun input dall'utente entro 30 secondi.

[1] Cambiare il codice PIN

Per modificare il codice PIN, tenere premuti START CK contemporaneamente entrambi i tasti e per 5 secondi. L'icona lampeggerà e "iniziata a lampeggiare. Dopodiche, il primo numero lampeggerà, usare START se cnare il numero desiderato e premere CK confermare. Il prossimo numero lampeggerà. Usa lo stesso metod per completing altri numero. Ad esempio, il nuovo codice PIN è impostato su 0326. Dopodiche, "iniziata a lampeggiare e il primo numero lampeggerà di nuovo. Utilizzare lo stesso metod per insertire il nuovo codice PIN impostato in quello momento (in quello esempio, Ouhi" "lampeggerà." cui. Il suo codice PIN è stato cambiato con successo.

Solo per riferimento

[2] Impostare anno, data e ora

Impostare l'anno, la data e l'ora sono elementi di impostazione obbligatori. Se non si impostano quosti elementi, ciò influenzera il tempo di pianificazione nelle seguenti impostazioni. Questi articoli dovrebbero essere impostati nell'ordine dell'anno, data e ora. Per l'impostazione

dell'anno, tenere premuto 3 secondi fino a quando l'icona e un numero lampeggiano sul display, ad esempio diligare o NHONZEzionare I'anno desiderato. Quindi premere pe nfermare per completare I'impostazione dell'anno.

Solo per riferimento

Nel fratto, l'icona lampeggerà di nuovo e verra visualizzato un numero per indicare la data, ad esempio o ver il 29 settembre. Quando lampeggia, utilizzare o START ezz HONRE il numero e premere confermare. Quindi lampeggerà. Utilizzare lo stesso metodo per selezionare il numero e premere OK confermare per completare l'impostazione della data.

Solo per riferimento

Nel fratto, l'icona lampeggerà e verra visualizzata l'ora, ad esempio il dato lampeggia, utilizzato o selec di caro il numero e premere confermare. Quindi lampeggerà, utilizzato lo stesso metodo per selezionale il numero e premere conformare. Ora l'impostazione dell'ora è completata e LandxcapeTM entrazione nella pagina di standby.

Only for reference
Pagina di standby

(3) Impostare l'area di lavoro

Continuare a premere per 3 secondi. Quando l'icona impeggia, premere numero lampeggera sul display, ad esempio, R S0 che è l'area del prato. Il tempo di lavoro verrà impostato automaticamente in base alle dimensioni del tuo giardino. Utilizzare inare l'area del prato (l'area augmenteder / diminuir di 50m2 agli volta che si preme qui premere per curre mare. Quindi Landxcape entrera nella pagina di standby.

Solo per riferimento

(4) Modificare l'ora di inizio predefinita

L'ora di inizio predefinita delle 9:00 più essere modificata in qualsiasi段时间o tenendo premuti contemporaneamente entrambi i pulsanti e stroomo quando viene emesso un suono di ding. Ad esempio, continua a premere entrambi i pesanti alle 14:05 e il loro LandscapeTM iniziera a tagliare delle 14:05.

Solo per riferimento

5.4 Con che efficienza Landxcape™ taglia I'erba?

I tempi di tosatura sono diversi per ciascun prato e dipendono dai fattori indicati di seguito. Regolare gradualmente i tempi di tosatura di LandxcapeTM al giorno fino a trovare l'impostazione più adeguata. LandxcapeTM è in grado di eseguire la tosatura in aree di dimensioni diverse, sebbene ciò dipenda da vari fattori, tra cui:

• tipo di erba nel prato e relativivo tasso di crescita;
• affilatura delle lame;
  umidita
• temperatura circostante
• quantità di ostacoli presenti nel prato

A differenza della maggior parte degli altri rasaerba, Landxcape™ utilizes un systema di carica laterale che consente di tagliare il più possibile l'erba circostante. Inoltre la parte inferiore forata della base di ricarica consente all'erba di crescere tra un foro e l'altro, conferendo alla base un aspetto piacevole.

L'altezza di taglio di Landxcape™ più essere regolata tra 3 cm e 6 cm. Prima di avviare Landxcape™ per la primaolta, è necessario tagliare l'erba fino a un'altezza non superiore a 9 cm con il rasaerba manuale. Quindi, impostare l'altezza di taglio del loro Landxcape™ al massimo (6 cm) per la sua prima falciatura. (Vedere Fig. F) Landxcape™ offre prestazioni di taglio ottimali in condizioni climatiche asciutte. Non gradisce l'erba bagnata che più accumulatedi sul disco lame e all'interno del motore, causando la mancanza di trazione e lo slittamento durante il lavoro.

LandxcapeTM teme i temporali. In caso di temporale, proteggere LandxcapeTM scollegando la base di ricarica eil filo perimetrale e assicurandosi che LandxcapeTM non possa caricarsi.

Landxcape™ adora tagliare I'erba e, per tagliare meglio, richiede che le sue lame siano tenute in buone condizioni. Landxcape™ è in grado di compiere varie operazioni da solo, ma a volte necessita di aiuto per evitare che si danneggi.

• Evitare che Landxcape ^TM si muova sulla ghiaia.
• Rimuovere o sbloccare gli ostacoli sui quali Landscape™ potrebbe accidentally salute e con i quali potrebbe danneggiare il disco lame.
• Rimuovere tutti i detriti e i corpi estranei dal prato.

6. Nozioni di base relative al filo perimetrale

6.1 Per fissare il filo perimetrale

Utilizzare il distanziatore per il filo perimetrale per impostare la distance adeguata dal bordo del prato (oltre 26~cm ). Questa è la distance raccomandata. Utilizzare il distanziatore per un'installazione adeguata. Se sono i vicini utilizzato un Landxcape™, è necessario mantenere una distance di almeno 1 metri dal filo perimetrale ed i vicini.

Il filo perimetre delve delimitare esattamente l'area di taglio prevista. Landxcape™ potrebbe confondersi in presenza di altre curve o bobine di filo perimetre che non fanno parte della sua area di taglio (Vedere Fig. I). In caso di eccesso di filo perimetre una volta delimitata l'area di taglio, tagliare e conservare il filo in un'alto luogo. Tuttavia, è importante lasciare la lunghezza necessaria nel punto in cui si collega alla base di ricarica in modo che possa collegarsi e rimanere interrato.

6.2 Per interrare il filo perimetrale

Se si pianifica di seppellire il cavo perimetrale, si raccomanda prima di fissare il cavo perimetrale con le apposite pinze al prato per facilitare eventuali regolazioni che dovessero essere necessarie. Una volta completata l'installazione del filo perimetrale, si raccomanda di chiedere a Landscape™ di seguire il filo perimetrale premendo C C C consentirà verificare il funzionamento del Landscape™ nel nuovo ambiente. Mentre si osserva il Landscape™ che individua la base di ricarica si possono fare modifiche al percorso del cavo perimetrale per assicurarsi che Landscape™ sua in grado di seguirlo quando torna alla base di ricarica. garantendone il funzionamento in relazione alla base si ricarica prima di seppellire il cavo di confine.

6.3 Unione del filo perimetrale

Se il filo perimetre delve essere prolungato o giuntato, utilizzare un connettore. è resistente all'acqua e assicura una connessione elettrica affidabile.

Inserire le estremità dei due fili in uno dei tre fori del connettore. Accertarsi che i fili siano inserti completamente nel connettore, in modo che siano visibili entrambè le estremità atraverso la parte trasparente dall'alto lato del connettore. (Vedere Fig. H) Utilizzare una pinza per premere completamente il pulsante sopra il connettore. (Vedere Fig. I, J)

ANVERTENZA: Si raccomanda di non giuntare il filo perimetrale.
semplicitamente con del nastro adesivo, né di utilizzare una
morsettiera per effettuare la connessione. L'umidità del terreno
potrebbe ossidare il filo, provocando col tempo un corto circuito.

7. Aggiornamento del software

Il software di Landxcape™ più essere aggiornato quando sono disponibili nuove versioni. L'ultima versione del software più essere scaricata dal nostro site web www.landxcape-robotics.com.

Aggiornamento tramite USB. Vedere le istruzioni per il download e l'installazione除去.

(1) l'ultima versione del software è disponible su: www.landxcaperobotics.com. L'aggiornamento verrà scaricato come file zip. Decomprimere il file zip e copiare il contento in una chiavetta USB vuota formattata in FAT32
NOTA: il software verrà scaricato come file zip. Decomprimi il file zip prima di salvarlo nella chiavetta USB.
(2) Appoggiare il Landxcape ^T su una superficie piana. Premi 品 per specnere Landxcape.
(3) Inserire la chiavetta USB nella porta. (Vedere Fig. K1)
(4) Accendi Landxcape. L'aggiornamento iniziera automaticamente. Attendere finché sul display non compare "U sedere la figura K2), quindi rimuovere l'unità USB (unità flash) e chiudere saldamente il coperchio di protezione. Quando il display在哪 "O, +aggiornamento è completo e Landxcape TM inserinà la).[1]
pagea PIN.

Il manuale contento nella confazione si riferisce al software installato "di seriè". Alcune nuove caratteristiche/funzioni disponibili nella nuova versione potrebbero non essere descritti nel manuale. Per le impostazioni non descritte nel manuale contento nella confazione, visitare il site web www.landxcape-robotics.com per scaricare l'ultima versione del manuale.

8. Manutenzione

Controllare periodicamente LandxcapeTM. LandxcapeTM lavora sono e dopo un certo periodo di tempo ha bisogno di una Buona pulizia e di sostuire le sue parti, le quali potrebbero usurarsi. Non utilizzato il LandxcapeTM se l'interruttore di accensione/spegnimento è difettoso. Prima di qualsiasi intervento di assistenza o manutenzione spegnere il robot tosaerba.

Nella seguente documentazione desideriamo migliorare come lasciare adattare il nuovo Landscape™ alla sua nuova casa offrendagli la migliorare assistenza possibile.

8.1 Mantenere affiliate le lame

AVVERTENZA: prima di pulire, regolare o sostituire le lame, spagnere Landscape™ e indossare dei quanti di protezione.

AVVERTENZA: assicurarsi di sostituire Tutte le lame agli volta. Usare sempre viti nuove quando si sistematico le lame. Questa precauzione è importante per assicurare il trattimento delle lame e il bilanciamento del disco lame rotante. Il mancato utilizzo di viti nuove più provocare seri'lesioni.

LandxcapeTM non taglia I'erba come altri tosaerba. Le sue lame sono affilatissime su tutti i 2 lati e rotano in entrambe le direzioni raggiungendo la massima energia di taglio (Vedere Fig. L). Ogni lama del LandxcapeTM ha 2 estremità taglienti. Il disco lame ruotera in avanti o all'indietro in modo casuale per usare entrambe le estremità taglienti. Ciò contribuisce a ridurre al minimo la frequenza di sostituzione della

lama di taglio. Ogni lava durera 2 mesi se il dispositivo è programmatò per tagliare l'erba agli giorni. Verificare sempre se le lame sono scheggiate o danneggiate e sostiturle, se necessario. Quando le lame sono smussate e usurate devono essere sostituite con le lame di ricambio fornite con Landxcape™. Le lame di ricambio sono anche disponibili presso il rivenditore Landxcape™ più vicino.

A. Sostituire le lame

Dopo un duro periodo di tempo, di solito dopo agli stagione, le lame di Landxcape™ devono essere sostituite. Pertanto, quando si sostituisce la lame, assicurarsi di sostituirle tutte contemporaneamente. É possible sostituirle con uno dei kit di lame di ricambio e le viti delle lame supplementari in dotazione con Landxcape™.

Prima di tentare di sostituire le lame di Landxcape™, specnere il tosaerba e indossare quanti protettivi. Quindi attenersi alle seguenti procedure:

1. Capovolgere delicatamente Landxcape TM.
2. Rimuovere il coperchio della batteria e rimuovere la batteria.
3. Svitare le viti delle lame con un cacciavite a taglio. (Vedere Fig. M)
4. Avvitare saldamente le nuove lame.
5. Risistemare la batteria e il coperchio della batteria.

IMPORTANT: una volta avvitate le lame sul disco lamee, assicurarsi che routino liberamente.

8.2 Pulizia

AVVERTENZA: prima di eseguire la pulizia, spegnere Landxcape™ Indossare quanti protettivi prima di pulire il Same e non utilizzato acqua corrente.

A. Pulizia del corpo

Landxcape™ dura più a lungo e meglio se pulito periodicamente. Dal momento che il vostro Landxcape™ è un appearecchio elettrico dovete faire attenzione quando lo pulite, quindi NON usare una canna, appearecchi ad alta pressione o versare acqua corrente su Landxcape™, è meglio useare una bottiglia spray piena d'acqua. Per la pulizia dell'alloggiamento in plastica stamo utilizzare una spazzola morbida o un panno pulito ed evitare l'uso di solventi o lucidanti (Vedere Fig. N). Infine, assicurarsi di rimuovere tutto l'accumulo di erba tagliata e di detriti, soprattutto delle prese d'aria di raffreddamento del motore.

B. Pulizia della scocca

Anche in quello caso, è importante spagnere Landxcape™ e indossare guanti protettivi prima di toccare il disco lama.

Prima capovolgere LandxcapeTM per espore la parte inferiore. Qui si cui poto notare il disco lame, il telao scatolato motore circostante e le ruote anteriors e motrici. Pulire tutto accuramente con una spazzola morbida o un panno umido.

AWVERTENZA:Non pulire MAI la parte inferiore di Landxcape™ con un getto d'acqua. I componenti potrebbero danneggiarsi.

(Vedere Fig. 01, 02)

Ruotare il disco lame per assicurarsi che ruoti liberamente. Controllare che le lame girino liberamente attorno alle viti di fissaggio. Rimuovere qualsiasi ostacolo.

IMPORTANT: rimuovere i detriti deposatisi in modo che non causino crepe nel disco lame. Anche la più piccola crepa cui ridurre la potenza di taglio di Landxcape™.

C. Pulizia dei pin di contatto e delle strisce di ricarica

Pulire con un panno i pin di contatto situati sulla base di ricarica e le strisce di ricarica situate su LandxcapeTM. Rimuovere periodicamente tutto l'accumulo di erba tagliata e di detriti intorno ai pin di contatto e alle strisce di ricarica per garantire agli volta il corretto caricamento di LandxcapeTM.

8.3 Durata della batteria

Il cuore di LandxcapeTM è costituito da una batteria al litio a 20V. Per una corretta conservazione della batteria, assicurarsi che sa completingamente carica e conservata in un luogo fresco e asciutto. NOTE: La temperatura di esercizio raccomandata per LandxcapeTM è di 0-55°C.

La vita utile della batteria di Landxcape™ dipende da vari fattori, tra cui:

• la durata della stagione di tosatura nella propria regione geografica;
• la quantità di ore in cui Landxcape™ esegue la tosatura al giorno;
• la cura della batteria quando viene conservata.

Landxcape™ si più caricare manualmente alla cavo perimetrale

1. Connettere la base di ricarica a una fonte di alimentazione adatta. La spia verde sulla base di ricarica si illuminerà.

2. Mention Landxcape ^TM è spento, agganciarlo manualemente alla base di ricarica. (Vedere Fig. P)

3. La luce verde lampeggia sulla base di ricarica, Landxcape incomincera la ricarica.

8.4 Rmessaggio invernale

Landxcape™ dura più a lungo e conserva le prestazioni ottimali se viene riposto al coperto. Percio, sebbene sa resistente, si consiglia di riporre Landxcape™ nella rimessa o nel garage durante l'inverno. Prima di riporre al coperto Landxcape™, assicurarsi di:

• pulire accuramente Landxcape TM;
• Caricare completeness la batteria e rimuoverla da LandxcapeTM.
• spegnere il tosaerba.

Per massimizzare la durata della batteria, caricare complemente la batteria e rimuoverla da Landxcape ^TM prima di riporla durante l'inverno.

AVERTENZA: Proteggere la parte inferiore di Landxcape™ al dali'acqua. Non riporre MAI Landxcape™ all'aperto sopra.

Il filo perimetrale più essere lasciato nel terreno,anche se le sue estremità devono essere protette,ad esempio collocandole in una lattina di grasso. Se la base di ricarica viene lasciata fuori durante I'inverno, lasciare il filo perimetrale collegato.

NOTA: Quando si riattiva Landxcape™ dal rimessaggio invernale, assicurarsi che le strisce di ricarica e i pin di contatto siano pulite. è meglio utilizzato carta vetrata fine.

8.5 Sostituzione della batteria

AVVERTENZA: premere il tasto ON/OFF su OFF prima di effettuare qualiasi regolazione, sostuzione o

riparazione. Prima sostituire le lame, spegnere Landxcape™ e indossare dei quanti di protezione.

Per sostituire la batteria, attenersi alle seguenti procedure:

1. Capovolgere delicatamente Landxcape TM

2. Rimuovere le viti sulla batteria. Rimuovere il coperchio della batteria. (Vedere Fig. Q1)

3. Estrarre delicatamente la vecchia batteria. Premere il fermo e sganciare i connettori. (Vedere Fig. Q2)
   NOTA: non tirare dai cavi. Tenere con la mano i connettori e sganciare il fermo.

4. Inserire una nuova batteria originale collegando insieme i connettori e farla scattare in posizione. (Vedere Fig. Q3, Q4)
5. Montare la batteria come illustrato. (Vedere Fig. Q5) Rimontare il coperchio e stringere saldamente le viti.

9. Messaggi di funzione

Display Messaggio Azione
- F ! -	Ritardo pioggia attivato. Non è richiesta alcuna azione

10. Error Messages

Sintomo Causa	Azione
-81-	LandxcapeTM si trovati dall'area di lavoro.	1. Se LandxcapeTM si trovati fuori dall'area di lavoro: spegnere LandxcapeTM e portario all'interno dell'area di lavoro. Accendere LandxcapeTM. Premere guito da . OK 2. Se LandxcapeTM si trovati all'interno dell'area di lavoro, controllare che il LED sulla base di ricarica sa verde. In caso contranio, verificare che la base di ricarica sa collegata correttamente al caricabatterie e che il caricabatteria sa collegato a una fonte di alimentazione idonea. In isto case, significhe che le estremità del filo perimetrale non sono collocate ai morsetti corretti ed è necessario invertire il collegamento. 3. L'indicatore luminoso rosso della base di ricarica si illumina, verificare che il cavo perimetrale sia ben collocate ai morsetti sulla base di ricarica. Se il problema persistsente, verificare che il cavo perimetrale non sia stato tagliato.
-82-	Motore delle ruote bloccato	1. Spagnere LandxcapeTM: portare LandxcapeTM in un'area priva di ostacoli; 2. Accendere LandxcapeTM. Premere guito da . OK 3. Se continua ad essere visualizzato il messaggio di erre; spegnere LandxcapeTM, capovolgere LandxcapeTM e controllare se è presente dalle ostacolo che impedisce alle ruote di ruotare. 4. Rimuovere qualiasi ostacolo, capovolgere LandxcapeTM, accendere LandxcapeTM. Premere guito da . OK
-83-	Disco lame bloccato	1. Spagnere LandxcapeTM; 2. Capovolgere LandxcapeTM e controllare se è presente dalle ostacolo che impedisce al disco lama di ruotare. 3. Rimuovere qualiasi ostacolo. 4. Capovolgere di nuovo il LandxcapeTM e portarlo in un'area con erba Bassa o regolare l'altezza di taglio; 5. Accenderlo LandxcapeTM. Premere guito da . OK
-84-	LandxcapeTM è intrappolato.	1. Spagnere LandxcapeTM. 2. Portare LandxcapeTM in un'area priva di ostacoli. 3. Accendere LandxcapeTM. Premere guito da . OK 4. Se continua ad essere visualizzato il messaggio di erre; spegnere LandxcapeTM, capovolgere LandxcapeTM. Verificare che nulla impedisce alle ruote di girare. 5. Rimuovere qualiasi ostacolo, capovolgere LandxcapeTM, accendere LandxcapeTM. Premere guito da . OK
-85-	LandxcapeTM è sollevato da terra.	1. Spagnere LandxcapeTM. 2. Portare LandxcapeTM in un'area priva di ostacoli, accendere LandxcapeTM. Premere seguito guito OK 3. Se il messaggio di erre è ancora visualizzato: spegniere Landxcape, capovolgere LandxcapeTM e controllare se c'è qualcosa che impedisce alle ruote anteriorsi di ruotare. 4. Rimuovere qualiasi oggetto, capovolgere LandxcapeTM, accendere LandxcapeTM. Premere seguito da OK
- 86 -	Landxcape™ è capovolto. Capovolgere Landxcape ™. Premere START guito da . OK
- 87 -	Errore della batteria	1. Controllare la temperatura della batteria. Se la temperatura è troppo alta, attendere che la temperatura si sia raffreddata. Premi START i . OK2. Sostituire con una nuova batteria. Riaviare Landxcape. Premi START i . OK3. Se l'errore si verifica ripetutamente, provare a modificare la pianificazione di lavoro.
- 88 -	Ci vuole troppo tempo prima che Landxcape™ torni alla base di ricarica.	Agganciare manuallynte Landxcape™ alla base di ricarica per la ricarica. Dopo che Landxcape™ è completamente carico, Premi START poi OK
- 89 -	Errore sconosciuto	Riaviare Landxcape™. Premi START poi OK e il messaggio di erre o è ancora visualizzato, contattare un agente di servizio per assistenza.

NOTA

• Prima di accendere Landxcape™, controllare sempre che si trovi all'interno dell'area di lavoro. In caso contrario, viene visualizzato il messaggio “- E -". Questo messaggioiene visualizzatoanche quando Landxcape™si trovastul filo perimetrale quando è accesso.
• Se per qualsiasi motivo (ad esempio, una festo o bambini che giocano...) si considera parcheggiare Landxcape ™ nella base di ricarica: premere seguito da CK andxcape ™ tomera alla base di ricarica e si fermerà la. Premere r disattivare Landxcape ™
  Se un erro si verifica ripeturamente nella stessa area del prato, potrebbe asservi un problema con il filo perimetrale. Fare riferimento alle precedenti istruzioni di installmente e controllare l'impostazione con il suo aiuto.
  Se il prato è diviso in due zone separate collegate da un corrioio inferiore a 1 m, uno dei quali non è dotato di base di ricarica: quando il Landxcape™ è scarico, portarlo manually alla base di ricarica. Il processo di ricaricaavrà inizio.
• Se occasionale il Landscape ™ non funzione normalmente cercare di riavviarlo. Se il problema persistsente, provare a rimuovere e reinstallare la batteria. Se non si riesce a risolverne il problema contattare il technique dell'assistenza Landscape™.
  Non lavare l'apparecchio con impianti ad alta pressione. Potrebbero causare danni alle batterie o all'apparecchio.

11. Risoluzione dei problemi

Se LandxcapeTM non funziona correttamente, atteneri alla guida alla risoluzione dei problemi di seguito. Se il problema persiste, contattare il rivenditore.

Sintomo Causa Azione
Il LED della base di ricarica non si accende.	Non vi è alimentazione.	Verificare che il cavo di alimentazione sia collegato correttamente al caricabatterie e che il caricabatteria sia collegato a una fonte di alimentazione idonea.
L'indicatore luminoso rosso della base di ricarica si illuminata.	Il filo perimetrale non è collegato.	Verificare che il filo perimetrale sia collegato correttamente alla base di ricarica.Controllare che il filo perimetrale non presenti rotture, specialmente alle estremità, specialmente alle estremità.
LandxcapeTM si accende, ma il disco lame non si muove.	LandxcapeTM sta cercando la base di ricarica (a meno che non si prema l'ohno) ante per farlo andare alla base di ricarica).	È normale. LandxcapeTM devese essere ricaricato e il disco lame non ruota nelle corza la base di ricarica.
LandxcapeTM vibra	È possibile che le lame siano danneggiate.Controllare le condizioni del disco lame.	Controllare le lame e le viti e sostiturle, se necessario.Rimuovere gli eventuali detriti e corpi estranei dalle lame e dal disco lame.
L'erba è stata tagliata in modo non uniforme.	LandxcapeTM non funziona una quantità di ore sufficiente al giorno.	Utilizzato più a lungo.
	L'area di taglio è troppo grande.	Ridurre le dimensioni dell'area di taglio o utilizzato più a lungo.
	Le lame non sono affiliate. Sostituire le lame e le viti per bilanciare il disco lame	viti per bilanciare il disco lame
	L'altezza di taglio impostata è Bassa per la lunghezza dell'erba.	Sollevare l'altezza di taglio, quindi abbassarla gradualmente.
	Erba o altri oggetti sono avvolti intorno il disco lame.	Controllare il disco lame e rimuovere l'erba o altri oggetti.
	Vi è un accumulo di erba nel disco lama o nel telao scatolato motore.	Assicurarsi che il disco lame ruoti agevolmente. Se necessario, estrare il disco lame e rimuovere i detriti.
LandxcapeTM si trovava all'interno dell'area di lavoro e il filo perimetrale è collegato. Ma il display migliorha il messaggio "-"E - -	Le estremità del filo perimetrale non sono collegate correttamente ai morsetti.	Invertire il collegamento delle estremità del filo perimetrale.
	Il cavo perimetrale è rotto. Riparare il cavo perimetrale.	etrale danneggiato con connettori.
Il tempo di ricarica è molto più lungo di quanto previsto.	Collegamento scadente causato alla contaminazione delle strisce di ricarica.	Pulire le pin di contatto della base di ricarica e le strisce di ricarica della macchina con un panno.
	Il programma di protezione della ricarica si è attivato a causa dell'elevata temperatura.	Posizione la base di ricarica in un'area ombreggiata o attendere finché la temperatura è diminuita.
Il tosaerba non si ricarica	Non c'è corrente.	Verificare che il cavo di alimentazione sia collegato correttamente al caricabatterie e che il caricabatterie sia collegato a una fonte di alimentazione idonea.
	Non funziona correttamente durante la ricarica manuale	Fare riferimento alla ricarica manuale nella Sezione 8.3.
LandxcapeTM iniziad avere tempi di esercizio più brevi tra le ricariche	Il disco lame è intasato da corpi estranei Estranei	e il disco lame e pulirlo
	LandxcapeTM vibra formente L'erba è troppo alta e troppo spessa.
	La batteria potrebbe essere scarica o vecchia.	Controllare il disco lame e la lama, rimuovere l'erba o altri oggetti.
LandxcapeTM non si azionza all'orario correttto.	L'orologio non è impostato all'orario correttto.	Impostare l'orologio sull'ora corretta, fare riferimento alla Sezione 5.3.
	Gli orari di taglio programmati per il LandxcapeTM non sono corretti.	Modificare le impostazioni dell'orario di avvio e arresto tosatura.
	LandxcapeTM viene posizionato manually nella base di ricarica.	Premere e ccssessivamente .
	La batteria non si carica poiché la sua temperature supra i 55 quando fa caldo.	Attendere fino a quando la batteria si è raffreddata.
LandxcapeTM non più agganciarsi correttamente alla base di ricarica	Influenze da parte dell'ambiente. Riattivare LandxcapeTM.
	Collegamento scadente causato alla contaminazione delle strisce di ricarica.	Pulire i pin di contatto della base di ricarica e le strisce di ricarica della macchina con un panno.
La spia verde sulla base di ricarica si accende prima che la ricarica sia completa.	La base di ricarica si sta surriscaldando.	Posizione la base di ricarica in un'area ombreggiata o attendere finché la temperature è diminuita.
LandxcapeTM si muove fuori dal filo perimetrale. Il LandxcapeTM non taglia l'erba in un'area all'interno della zona perimetrale. Il LandxcapeTM fa retromarcia o ruota in modo erratico vicino al filo perimetrale.	Il cavo perimetrale di un'alto LandxcapeTM o di un robot tosaerba di另一zza è positizonato troppo nelle vicinanze.	Assicurarsi che il Cavo Perimetrale LandxcapeTM si posizionato ad una distance di almeno 1m rispetto al cavo perimetrale limitrofo.
	Il cavo perimetrale è stato installato con angoli acuti.	Controllare che gli angoli del cavo siano morbidi.
	In condizioni di umidità, il segnale elettrico del filo perimetrale potrebbe interrompersi nei punti di giunzione o di riparazione.	Controllare i punti di giunzione del filo perimetrale. Isolarli per ottenere una connessione completenessmente impermeabile.
	Si è verificata una perdita di segnale dovuta a un isolamento danneggiato.	Riparare l'isolamento danneggiato del filo perimetrale con dei connettori.
	L'area di taglio è più ampia dell'area consentita per il LandxcapeTM.	Ridurre l'area di taglio o utilizzato LandxcapeTM con un'area di taglio più ampia consentita.
Le ruote del LandxcapeTM scivolano o danneggiano il prato.	Corpi estranei, come rami e frasche, potrebbero impigliarii sostilii.	Rimuovere gli eventuali corpi estranei alla parte inferiore del LandxcapeTM.
	Il prato è troppo bagnato. Attendere che il prato si via asciugato.
Il LandxcapeTM esce dal cavo perimetrale a Cause dell'alta velocità se si trovato in discesa.	Il cavo di perimetrale si trova su un perdio superiore al 17% (10°).	Risosizioniare il cavo perimetralelontano da pendenze superiorsi al 17% (10°). Fare riferimento al manuale d'installazione per i particolari.
Erro	Si verifica un erre of aggiornamento del software.	Riprovarare seguito la sezione "Aggiornamento software".

Tutela ambientale

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

Dichiarazione di conformità

Noi,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Dichiarachel'apparecchio,

Descrizione Robotosaerba

Codice L790 L791 L792 L793 (790-799 - Designazione del macchinario, rappresentativo della Robot tosaerba) (Anno, codice articolo e mese del numero di series sono riportati sull'ultima pagna. Il numero di series completo è chiaramente riportato sull'involucro del tosaerba) con caricabatterie LA8001/ LA8002 e base di ricarica LA3000

Funzione Falciatura prati

conforme alle seguente direttive,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU, 2000/14/EC modificata alla 2005/88/EC,

2000/14/EC modificata alla 2005/88/EC

• Procedure di conformità come da Annex V
• Potenza acustica pesata 64.2 dB (A)
• Massima potenza di rumore garantita 65 dB [A]

L'organismo competente

Nome: Intertek Testing & Certification Ltd. (organismo notificato 0359)

Certificazione N.: 181000479SHA-V1

Conformera,

EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010.

EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014

EN 61000-3-3:2013, EN 61558-1:2005+A1:2009, EN 61558-2-16:2009+A1:2013, EN 303447 V1.1.1

Il responsabile autorizzato alla compilatione della documentazione tecnica,

Nome Marcel Fitz

Indirizzo Positec Germany GmbH, Griner Weg 10, 50825 Cologne, Germany

2018/10/26

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd.

• Pressione e seguida, pressione
• Agora o Landxcape TM ira comegar a cortar!

5.3 Configuração
