Installatie van de Landxcape™

De installatie van de Landxcape ^™ is eenvoudig. Afhankelijk van de grootte van uw tuin, duurt het hele proces niet lang.

Wij hebben een hekel aan tijdsverspilling doordat we steeds het gras moeten maaien, en u waarschijnlijk ook. The Landxcape™ zal een uitstekende investering blijken te zijn die vele jaren voor uw gazon zal zorgen.

U vindt een video met een installatie demo op www.landxcape-robotics.com.

De Landxcape™ is dol op maaien

Hij is gemaakt om vaak te maaien en een gezonder en mooier gazon te maken. Afhankelijk van de grootte van uw gazon kan de Landxcape™ geprogrammeerd worden om op elk moment te werken zonder beperkingen. Hij is er om voor u te werken.

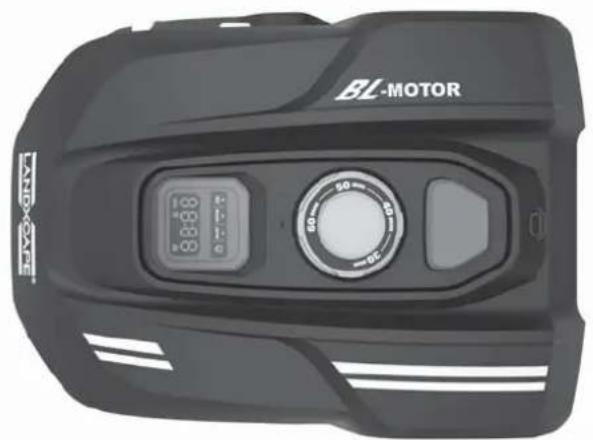

Voorbereiding

Voordat u begint te installeren, moet u deze installatiehandleiding zorgvuldig lezen. Het maken van een schets van het werkgebied, inclusief alle obstakels, zal het gemakkelijker maken om de ideale positie van het laadstation te bepalen en waar de grensdraden moeten worden gelegd.

In de doos

GarantieverklaringGebruikershandleiding

Uit de schuur

Schaar

Hamer

Band

NL 63

Het nieuwe thuis van de Landxcape™ – uw tuin

Laten we beginnen met het nieuwe thuis – uw gazon – van de Landscape™ van nabij te bekijken. We letten op de plekken waar hij zich veilig kan bewegen en op de plekken die hij beter kan vermijden.

Obstakels waar de Landxcape™ op kan botsen

Komt de Landxcape™ een obstakel tegen dat star, stabiel en hoger dan 10 cm – zoals ene muur of hek – dan stopt hij en rijdt hij weer van het obstakel weg.

Stenen

Een botsing met stenen die te zwaar zijn om door de Landxcape™ weggeduwd te worden, is geen probleem. Heeft een steen echter een schuine kant waartegen de Landxcape™ omhoog kan rijden, dan moet zo'n steen verwijderd worden of buiten het werkgebied van de Landxcape™ gehouden worden.

Oprijlaan

Is de oprijlaan even hoog als het gazon, zonder uitstekende delen, dan kan de Landscape™ er probleemloos overheen rijden. Wilt u dat de Landscape™ de oprijlaan vermijdt, dan moet er slechts 10cm* ruimte zijn tussen de grensdraad en de oprijlaan.

Betreft het een grindpad, dan moet u niet toestaan dat de Landscape™ er overheen rijdt. Met de afstandsmal zorgt u voor 26cm* ruimte tussen de grensdraad en het pad.

* Dit is de aanbevolen afstand. Gebruik de meegeleverde afstandsmal om zeker te zijn van correcte installatie.

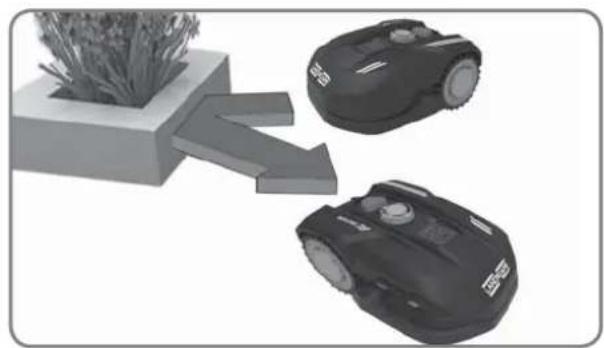

Bloembedden. vijvers, zwembaden...

U wilt natuurlijk net dat de bloemen door de Landxcape ^™ worden weggemaaid of dat de Landxcape ^™ in het water valt. Vermijd deze gebieden dus.

Bovendien, obstakels die 2 cm - 10 cm hoog zijn, moeten ook worden uitgesloten van het werkgebied van Landxcape™.

Bomen

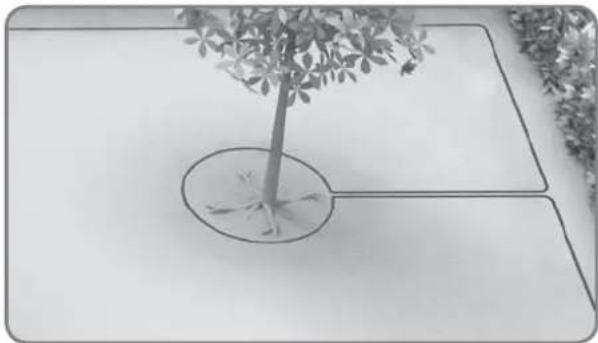

Boomwortels die uit de grond steken, moeten vermeden worden om schade aan de wortels te vermijden.

Oneffenheden

In het geval van grote hobbels (hoger dan 2 cm) of kuilen (breder dan 10 cm en dieper dan 2,5 cm), moet u nagaan of de messen de grond zouden raken of Landxcape™ zou komen vast te zitten. Zorg in dat geval voor een glooiende helling of zorg ervoor dat de Landxcape™ die gebieden vermijdt.

Hellingen

De Landxcape™ kan hellingen beklimmen van maximaal 35% (20°)**. Steilere hellingen moeten vermeden worden.

\*\* De helling van uw gazon berekenen:

De helling is:

$$ \frac {35 \mathrm{cm} (\text { Hoogte })}{100 \mathrm{cm} (\text { Lengte })} = 35 \% (\text { Helling }) $$

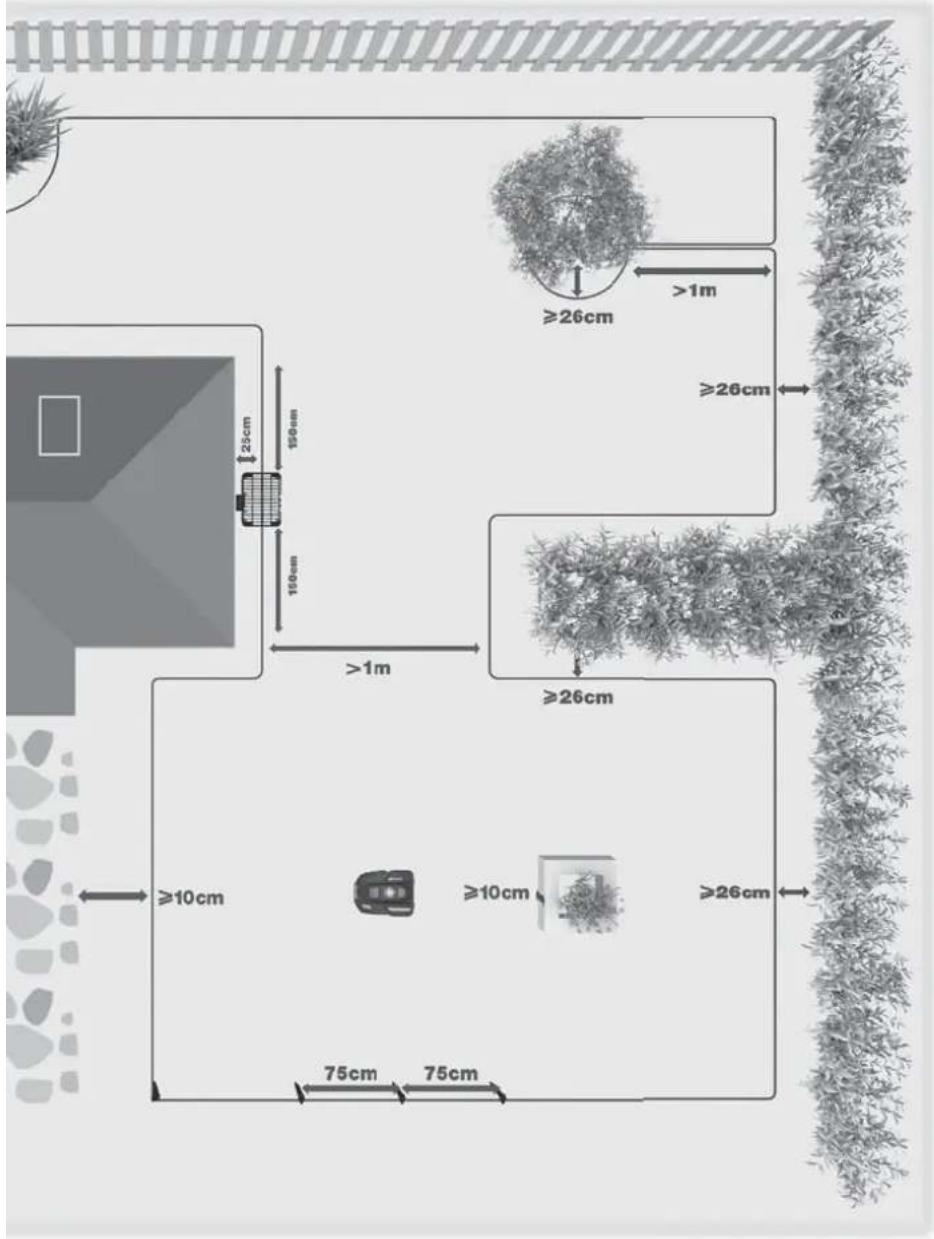

Installatie van de grensdraad op hellingen

De hoogst liggende grensdraad mag NIET worden geplaatst op hellingen die steiler zijn dan 35% (20°). De hoogste grensdraad moet op een afstand van ten minste 26cm van obstakels worden gelegd. De laagst liggende grensdraad mag NIET worden geplaatst op hellingen die steiler zijn dan 17% (10°). De laagste grensdraad moet op een afstand van ten minste 40cm van obstakels worden gelegd op een helling van 17%. OPMERKING: De onderste grensdraad mag niet op een helling steiler dan 17% worden gelegd, anders zal Landxcape™ slippen en de draad oversteken, vooral als het gras nat is.

De Landscape™ moet weten waar hij mag maaien. U moet daarom het werkgebied markeren met een grensdraad die een onzichtbare omheining vormt. Bovendien wijst de grensdraad de weg naar het laadstation.

Let op: in bepaalde gevallen ontstaan er extra magnetische velden door staal dat zich vaak bevindt in ondergrondse constructies, vaak onder parkeerplaatsen e.d.

Gebruiken uw buren ook een Landxcape™, zorg dan voor minstens 1 meter ruimte tussen uw grensdraad en de grensdraad van uw buren.

1. Plaatsing van het oplaadstation

Zoek een vlak oppervlak voor de oplaadbasis, de plaats moet droog zijn en niet in direct zonlicht en de adapter kan aan de muur worden bevestigd.

Landxcape™'s laadstation mag tegen de muur of schutting worden geplaatst, met de laadonderdelen naar uw gazon gericht. Zet het laadstation zo mogelijk in de schaduw – batterijen kunnen beter op een koele plaats worden opgeladen. Zorg voor een rechte grensdraad, ten minste 150cm lang, zonder obstakels links en rechts van het laadstation. Het voedingsapparaat en het stopcontact moeten te allen tijde op een droge plaats staan.

U kunt het laadstation nu permanent in de grond vastzetten door de meegeleverde bevestigingsnagels vast te zetten met de meegeleverde inbussleutel.

OPMERKING: De grensdraad aan weerszijden van de oplaadbasis moet over 150cm recht lopen zonder hoeken of obstakels om een goede aansluiting te verzekeren.

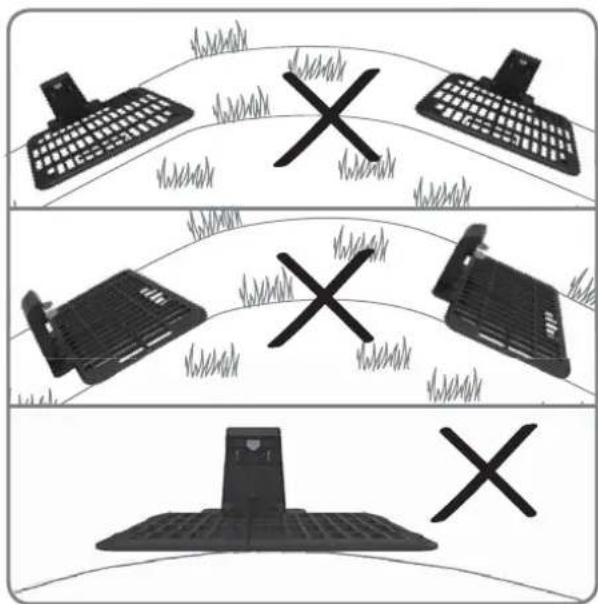

Het laadstation moet op een relatief vlakke ondergrond worden geplaatst. Het mag niet worden geplaatst op een hellend vlak of een plaats die de plaat laat buigen.

2. Laad Landxcape™ voordat u hem in gebruik neemt

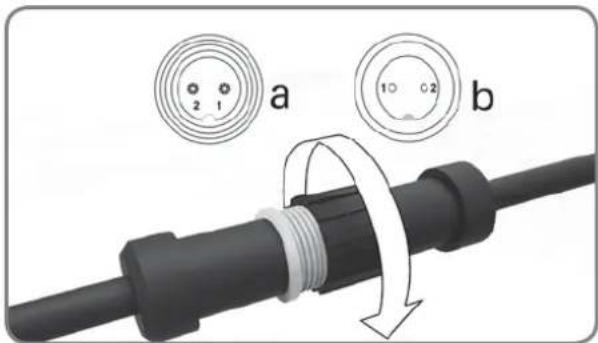

Bij het aansluiten van het netsnoer van het laadstation op de adapter, lijn de inkeping van de netsnoerconnector (b) uit met de groef op de adapterconnector (a).

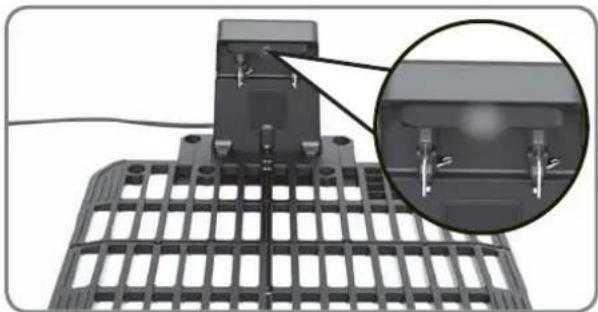

Sluit de adapter op een stopcontact aan. De LED op de oplaadbasis gaat groen branden. Plaats de uitgeschakelde Landxcape™ handmatig in het laadstation. Groene lampje van het oplaadstation knippert. De Landxcape™ begint te laden.

Als het netsnoer in het arbeidsgebied van de Landxcape™ is, kunt u dat desgewenst ingraven.

LET OP: Als u de adapter op een stopcontact binnenshuis wilt aansluiten, moet u het elektriciteitssnoer door een gat in de muur leiden.

a b

3. De grensdraad vastzetten

Wanneer u de grensdraad voor de eerste maal plaatst, wordt aanbevolen om een gewone gazonmaaier of bordertrimmer te kopen om het glas langs de grens te maaien. Dan kan de draad zo dicht mogelijk bij de grond worden gelegd om te voorkomen dat de Landxcape™ per ongeluk de draad kapot snijdt. De grensdraad staat onder een zeer lage elektrische spanning en is dan ook volkomen veilig voor mensen en dieren.

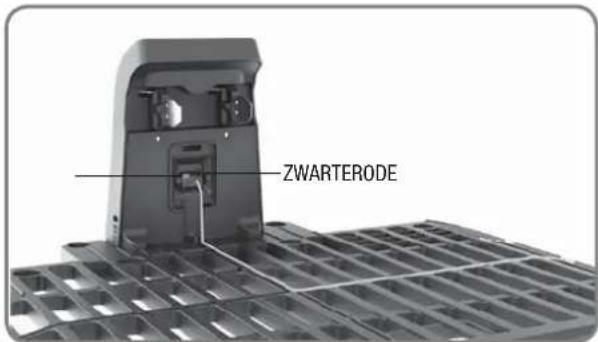

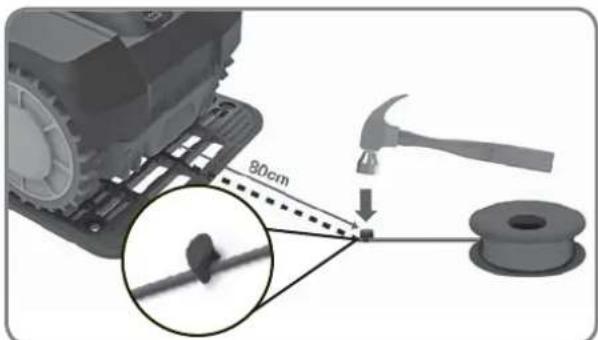

Trek een stuk grensdraad van ongeveer 80 cm uit en bevestig dat op de grond bij de oplaadbasis. Later zal dit einde van de grensdraad (de IN-draad) aangesloten worden op de ZWARTE terminal nadat u uw grensdraad hebt uitgelegd en vastgepind.

OPMERKING: De verlengde grensdraad mag niet langer zijn dan 400m, anders kan dat een signaalprobleem veroorzaken.

90cm

ZWARTERODE

4. Het opstellen van de grensdraad voltooien

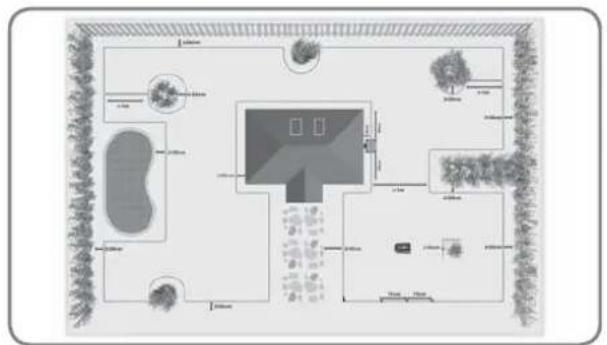

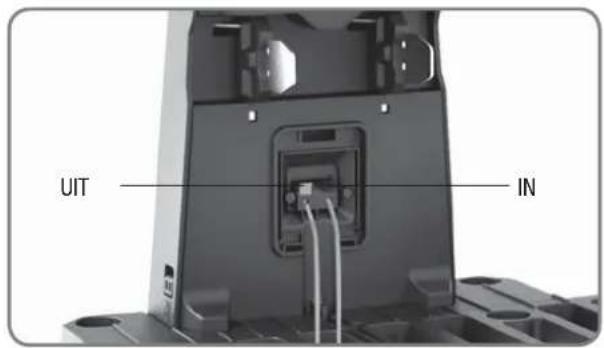

Leg de grensdraad rond het werkgebied zoals de illustratie laat zien. Nadat u de grensdraad hebt vastgepind, neemt u uw Landxcape™ weg van de oplaadbasis. Leid de grensdraad terug naar de oplaadbasis, laat een stuk van de grensdraad (UIT-draad) van ongeveer 80 cm en snij dat af. Steek beide grensdraadeinden terug in de oplaadbasis. Trek de plastic mantel aan beide van beide draden eraf (ongeveer 1 cm) en verbind de blote metaaldraad van de IN-draad met de ZWARTE terminal en de het einde van de OUT-draad met de RODE terminal.

OPMERKING: Als u de grensdraad wilt verlengen, raadpleeg dan "De grensdraad verlengen" in de Gebruiksaanwijzing voor instructies.

UIT IN

In het geval van twee of meer eilanden die dicht bij elkaar liggen, is het handig om de draad te leggen zoals de afbeelding laat zien.

De Landxcape™ zal de grensdraad tussen de eilanden probleemloos oversteken.

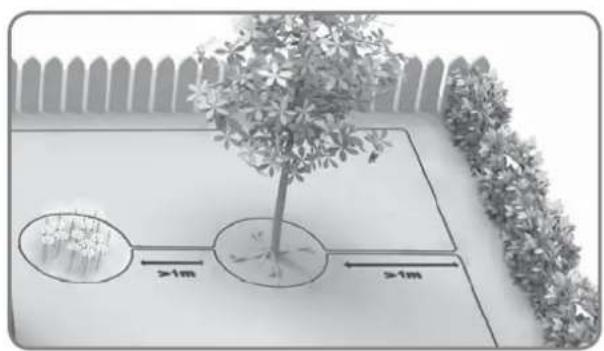

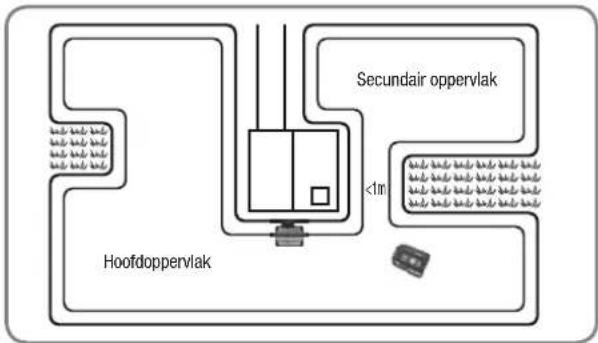

Heeft uw gazon meerdere gedeelten met een onderbreking, moet deze minimaal 1 m breed zijn. Is de onderbreking minder dan 1 m, zal Landxcape™ problemen hebben bij het verplaatsen hiertussen. In dat geval wordt aanbevolen een hoofdoppervlak en een secundair oppervlak in te stellen bij uw gazon. De grensdraad moet worden geplaatst zoals is aangegeven in de afbeelding. Moet het secundair oppervlak worden gemaaid, Landxcape™ oppakken en naar het secundair oppervlak brengen. Landxcape™ zal dan zonder problemen maaien, maar u moet hem dan wel terugbrengen naar het laadstation als de accu leeg is..

Verificatie

Voordat u begint, Zorg ervoor dat het werkgebied vrij is van objecten zoals speelgoed en takken.

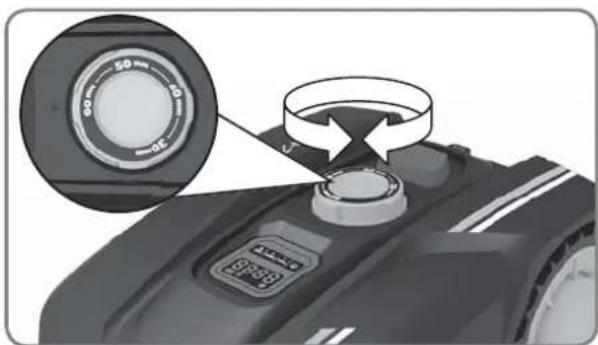

1. Stel de maaihoogte in op het maximale niveau (60 mm).

2. Plaats uw Landxcape™ een paar meter voor de oplaadbasis.

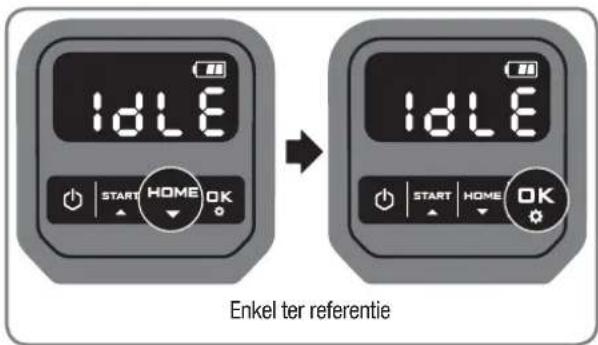

3. Druk op 14tdat Landxcape ^TM wordt ingeschakeld. Bij het eerste gebruik, geeft u de standaard PIN code 0000 in door vier maal te drukken wanneer het nummer 0 knippert.

ÖPMERKING: Wanneer Landxcape™ aanstaat, lichten alle lichten op de display op, en schakelen nadien uit. Kijk na of de lichten beschadigd zijn. Het is aangeraden om de display te beschermen met uw hand wanneer het buitenlicht te sterk is.

OPMERKING: Landxcape™ schakelt uit indien er gedurende 30 seconden geen input is nadat het toestel aangeschakeld is. Indien u driemaal de verkeerde PIN code ingeeft, zal Landxcape™ het alarm geluid "di-di" maken en uitschakelen.

Enkel ter referentie

idLE START HOME OK idLE START HOME OK Enkel ter referentie

1. Druk op HOME en DK Landxcape ^TM terug te sturen naar de oplaadbasis. Verbind de grensdraad met de oplaadbasis.
2. Corrigeer de contourvorm van de begrenzingsdraad indien nodig. OPMERKING: Als de grensdraad tijdens het testen werd beschadigd of als u de grensdraad wilt verlengen, raadpleeg dan "Grensdraad samenvoegen" in de handleiding.

Kijk de status van het LED lichtsignaal, op het laadstation, na om zeker te zijn dat de verbinding in orde is.

Als de verificatietest probleemloos is voltooid, kunt u beginnen met maaien door op START en Drukken.

Als er een probleem is tijdens de verificatietest, raadpleeg dan "Gebruikershandleiding-Problemen oplossen".

LED lichtsignaal op het laadstation	Status Actie
Licht gaat niet aan Er is geen stroom.		Controleer of de stroomkabel correct is aangesloten op de lader en de lader is aangesloten op een geschikte voeding.
Groen lampje aan	De grensdraad is met succes aangesloten; volledig opgeladen	/
Rood licht aan	De grensdraad is niet aangesloten. Controleer of de grensdraad geen breuken vertoont.
	De voeding is met succes aangesloten, terwijl de draad zonder succes is verbonden.	Controleer en sluit de draad opnieuw aan. Controleer of er geen breuken zijn in de grensdraad.
Groen licht knippert Automatisch opladen /

WAARSCHUWING

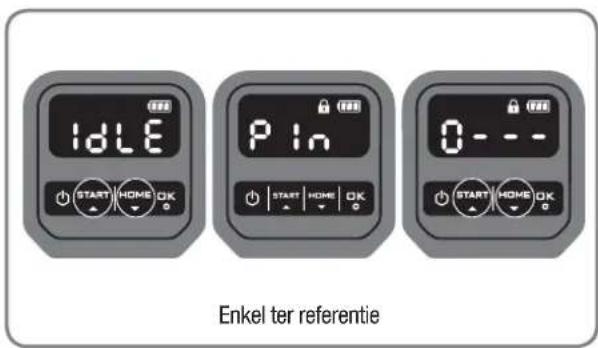

• Bevindt de Landscape™ zich buiten het territorium, dan zal deze niet bewegen, En de display meld "Outside working area! Press "Ezet hem binnen het territorium en her-haal Verificatie.
• Als uw Landxcape ^TM binnen zijn grondgebied is, maar het display meld “- ∈ ! -”, raadpleeg “Foutmeldingen” in de handleiding.
• De Landxcape ^1 moet altijd inge-schakeld zijn. Moet hij uitge-schakeld worden, zet hem dan bin-nen het grens-gebied voordat u hem weer inscha-kelt.
• Mocht uw Landxcape ^TM stoppen met werken, gewoon opnieuw starten en bedienen zoals u normaal zou doen.

OPMERKING: Raadpleeg de handleiding voor meer informatie.

Idle P In 0 - - - Start HOME OK Start HOME OK START HOME OK Enkel ter referentie

Setting

Stel eerst de, door u gewenste, hoogte van het gras in dat u na het maaien wil verkrijgen. U kan het programma manueel instellen.

OPMERKING: Wanneer u het programma manueel instelt, zal Landscape™ naar de stand-by pagina gaan indien het gedurende 30 seconden geen input ontvangt van de gebruiker.

1. Pas PIN code aan

Om de PIN code aan te passen, houd beide START and TIME bappen samen ingedrukt gedurende 5 seconden. Het icoontje zal knipperen en "PIN" zal flikkeren. Nadien zal het eerste nummer flikkeren, gebruik selecteer de nummer die u wilt en druk on OY bevestigen.

Het volgende nummer zal knipperen. Gebruik dezelfde methode om de andere nummers te vervolledigen. Bijvoorbeeld, de nieuwe PIN code is ingesteld op 0326. Nadien zal "P in2" flikkeren en zal het eerste nummer opnieuw knipperen. Gebruik dezelfde methode om de nieuwe PIN code die u hebt ingesteld, in te geven (in dit voorbeeld 0326). Nadien zal "P op de display knipperen. Uw pin is met succes aangepast.

2.Stel jaar, datum en tijdstip in

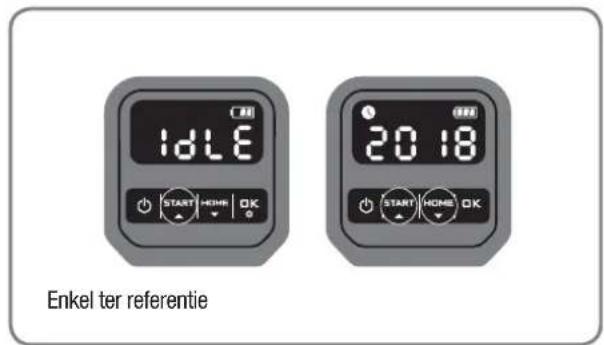

Het instellen van jaar, datum en tijdstip is verplicht. Indien u deze items niet instelt, zal het een invloed uitoefenen op de tijdsplanning in de volgende setting. Dit item dient ingesteld te worden in de volgorde van jaar, datum en tijdstip. Voor het instellen van het jaar, druk 3 seconden tot het icoontje en de nummer op de display knipperen, bijvoorbeeld 2018. Gebruik 3018 om te bevestigen, en het jaar in te stellen.

Ondertussen knippert het icoontje opnieuw en staat het nummer op de display, om de datum aan te tonen, bijvoorbeeld 0929 betekent 29 September. Wanneer 09 knippert, gebruik selecteer een nummer. Druk om te bevestigen. Nadien knippert 2 gebruik dezelfde methode om een nummer te kiezen. Druk om te bevestigen en om het instellen van de datum te beeindigen.

Ondertussen knippert het icoontje en wordt de tijd weergegeven, bijvoorbeeld 1408. Wanneer knippert, gebruik selecteer een nummer. Druk om te bevestigen. Nadien knippert 38, gebruik dezelfde methode om een nummer te kiezen en druk om bevestigen. Het instellen van de tijd is complete en Landscape gaat naar de stand-by pagina.

3.Stel werkruimte in

Houd OK 3 seconden ingedrukt. Druk OK inneer het icoontje knippert. Er zal een nummer op de display knipperen, bijvoorbeeld A SO wat grasruimte betekent. De werktijd stelt zich automatisch in volgens de afmeting van uw tuin. Gebruik START HVO stel de grasruimte in (de ruimte zal elke keer verhogen of verlagen met 50m² dan START HOME ingedrukt), en druk OK om te bevestigen. Nadien gaat Landxcape™ naar de stand-by pagina.

4. Pas standaard tijd aan

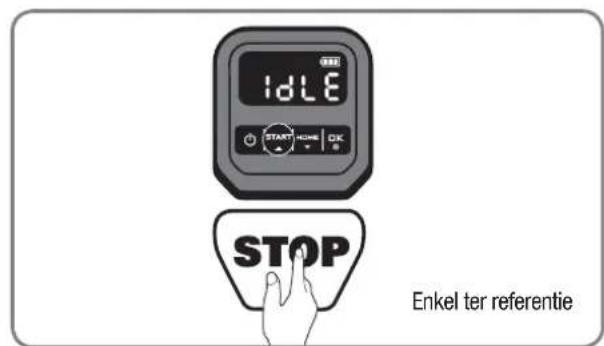

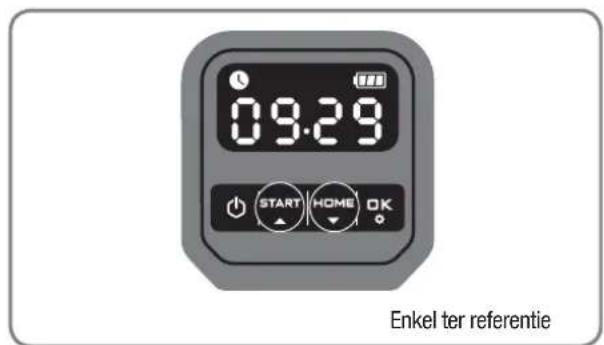

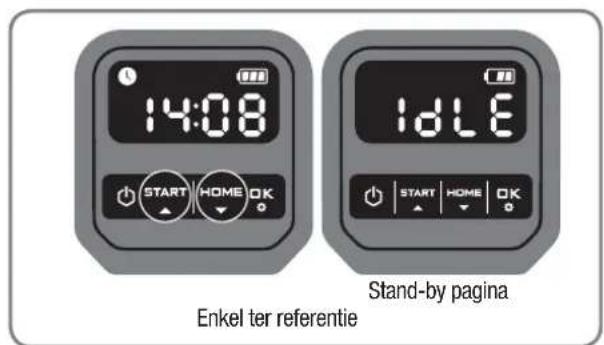

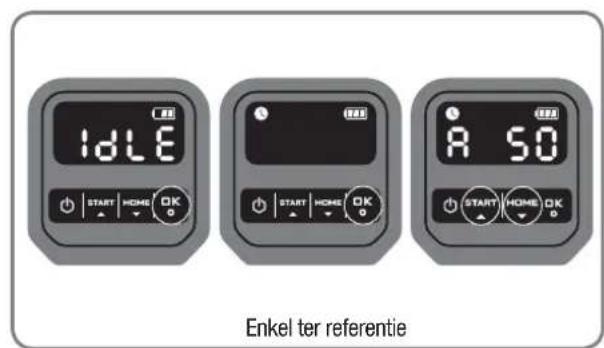

De standaard starttijd van 09:00 kan aangepast worden door beide and STOP knoppen samen in te drukken tot u een ding-geluid hoort. Bijvoorbeeld, u drukt beide and stoppen op 14:05 en uw Landxcape™ begint om 14:05 het gras af te snijden.

IDLE 20:18 START HOME OK Start HOME OK Enkel ter referentie

09.29 START HOME OK Enkel ter referentie

14:08 START HOME OK IdLE Start HOME OK Stand-by pagina Enkel ter referentie

IdLE Start HOME OK Start HOME OK R SO START HOME OK Enkel ter referentie

IDLE START HOME OK STOP Enkel ter referentie
