RWM160 - Alarmsysteem ABUS - Gratis gebruiksaanwijzing en handleiding

Producttype	Foto-elektrische rookmelder
Merk	ABUS
Model	RWM160
Voeding	3 V lithiumbatterij (verzegeld, niet vervangbaar)
Levensduur batterij	10 jaar (levensduur melder)
Geluidsdruk	> 85 dB(A) op 3 m
Deckingsgebied	Tot 40 m² per kamer
Bedrijfstemperatuur	0 °C tot 40 °C
Relatieve luchtvochtigheid	10 % tot 90 % (zonder condensatie)
Afmetingen (bij benadering)	Diameter ca. 100 mm, hoogte ca. 40 mm
Gewicht (bij benadering)	Ongeveer 150 g
Montageplaats	Plafond, uitsluitend binnenshuis
Belangrijkste functies	Rookdetectie, geluidsalarm, zelftest, tijdelijk uitschakelen, LED-indicator
Waarschuwing bij lage batterij	Pieptoon elke 40 seconden
Sensorstoringsmelding	Pieptoon elke 40 seconden (vervang de melder)
Uitschakelen alarm	5 tot 15 minuten per druk op de knop
Onderhoud	Reiniging door stofzuigen of vochtige doek; regelmatige functietest
Productlevensduur	10 jaar + 6 maanden na productiedatum
Onderdelen / Repareerbaarheid	Verzegelde batterij, apparaat niet te openen – volledige vervanging nodig
Garantie	2 jaar (exclusief batterij)
Goedkeuringen	Conform aan EU-richtlijnen (305/2011, 2014/30/EU, 2011/65/EU)
Reglementair gebruik	Rookdetectie in particuliere woningen en bewoonbare personenvoertuigen

Veelgestelde vragen - RWM160 ABUS

Hoe installeer ik de ABUS RWM160 rookmelder?

Bevestig de montageplaat aan het plafond met de meegeleverde pluggen en schroeven, klik vervolgens de melder erop door hem met de klok mee te draaien. Zorg dat u een afstand van minstens 50 cm tot muren, meubels of lampen aanhoudt. Raadpleeg het hoofdstuk Montage en ingebruikname voor meer details.

Hoe test ik de goede werking van de melder?

Druk stevig op de test/stopknop gedurende minstens 3 seconden. Het alarm moet 3 korte pieptonen geven, een pauze, en dit herhalen tot u loslaat. De LED knippert synchroon. Deze test bevestigt de goede werking.

Wat te doen bij vals alarm?

Vals alarm kan worden veroorzaakt door stoom, stof, kookrook of insecten. U kunt het alarm tijdelijk uitschakelen door op de test/stopknop te drukken (5 tot 15 minuten). Als de oorzaak een activiteit is (werkzaamheden), bedek of verwijder de melder en plaats hem daarna terug.

Hoe reinig ik de rookmelder?

Stofzuig of blaas het stof uit de ventilatiesleuven. Reinig het oppervlak met een licht vochtige doek (zeepwater). Gebruik geen schurende middelen, dompel niet onder in water. Regelmatige reiniging behoudt de optimale gevoeligheid.

Wat is de levensduur van de melder en wanneer moet deze worden vervangen?

De melder heeft een levensduur van 10 jaar + 6 maanden na productiedatum. Wanneer het waarschuwingssignaal voor lage batterij klinkt (pieptoon elke 40 seconden), vervang deze dan onmiddellijk. De batterij is verzegeld en kan niet worden vervangen.

Werkt de melder bij stroomuitval?

Ja, de melder wordt gevoed door een interne lithiumbatterij. Hij werkt onafhankelijk van het elektriciteitsnet, zelfs bij stroomuitval.

Waar mag ik de rookmelder niet installeren?

Installeer de melder niet buiten, in een keuken (dampen), bij ventilatieopeningen, in ruimtes waar de temperatuur buiten het bereik 0-40 °C valt, of op stoffige/vette plaatsen. Vermijd ook tocht en direct zonlicht.

Wat betekent het knipperen van de LED elke 40 seconden?

Dit is normaal bedrijf: de LED knippert elke 40 seconden om aan te geven dat de melder onder spanning staat en operationeel is. Bij alarm of fout verandert het ritme (zie indicatietabel).

Hoe kan ik het alarm tijdelijk uitschakelen bij niet-gevaarlijke rook?

Druk tijdens het alarm op de test/stopknop. Het geluidssignaal wordt gedurende 5 tot 15 minuten onderbroken. De LED knippert elke 8 seconden in de uitschakelmodus. Gebruik deze functie alleen als u zeker weet dat er geen brand is.

Is de melder geschikt voor slechthorenden?

De melder geeft alleen een geluidsalarm (>85 dB). Slechthorenden kunnen dit mogelijk niet horen. Het wordt aanbevolen om melders met extra optische signalering (flitser) te gebruiken voor optimale veiligheid.

GEBRUIKSAANWIJZING RWM160 ABUS

Gebruikershandleiding

Rookmelder

Gebruikershandleiding Rookmelder

NL

Lees deze gebruiksaanwijzing zorgvuldig door voor inbedrijfstelling! Rookmelders redden levens!

Bewaar deze gebruiksaanwijzing gedurende de gehele levensduur van deze rookmelder.

Tips voor de veiligheid 55

Gedrag bij een alarmering 57

Plaatsing 58

Installatie en ingebruikname....60

Aanduidingen en functies 62

Onderhoud 64

Garantie 65

Afvoeren 66

Prestatieverklaring 66

Conformiteitsverklaring 66

Over deze handleiding

Geachte klant,

Fijn dat u heeft gekozen voor ons product en wij danken u voor uw vertrouwen. U heeft een goede keuze gemaakt. Deze rookmelder is met de grootste zorg ontwikkeld en geproduceerd om te helpen u tijdig te waarschuwen voor gevaar in geval van brand. Lees deze handleiding volledig door en neem alle aanwijzingen in acht om veilig te kunnen garanderen dat het apparaat optimaal functioneert. Deze folder bevat aanwijzingen en instructies voor montage en onderhoud.

Inleiding

Correct gebruik

Gebruik het apparaat uitsluitend voor de doeleinden waarvoor het ontworpen en vervaardigd is. Elke andere toepassing zal worden aangemerkt als oneigenlijk, niet toegelaten gebruik. Dit apparaat mag uitsluitend voor het volgende doel gebruikt worden:

- Vuur- en rookdetectie in particuliere woningen

- Deze rookmelder is goedgekeurd voor toepassing in kampeervoertuigen.

Beperking van de aansprakelijkheid

Uw rechten zijn beperkt tot reparatie of vervanging van dit product zoals het geleverd is. ABUS aanvaardt geen aansprakelijkheid voor bijzondere schade, bijkomende schade of gevolgschade, met inbegrip van, maar niet beperkt tot omzetverlies, winstderving, beperkingen bij het gebruik van de software, verlies of herstel van gegevens, kosten van vervangende voorzieningen, storingen, materiële schade en vorderingen van derden, o.a. resulterend uit op garanties gebaseerde contractuele, wettelijke of overige schadegerelateerde rechten in de vorm van herstel, ongeacht andere beperkte of bij wet geïmpliceerde bepalingen inzake garantie. In gevallen waarin de beperkte garantie niet geldt, blijft de aansprakelijkheid van ABUS beperkt tot de aanschapprijs van het product. De inhoud van deze handleiding kan zonder aankondiging vooraf worden gewijzigd.

©ABUS August Bremicker Söhne KG, 02/2022

Verpakking

- Houd verpakkingsmateriaal en kleine onderdelen altijd uit de buurt van kinderen – verstikkingsgevaar! - Verwijder eerst het verpakkingsmateriaal voordat u het apparaat in gebruik neemt.

Inhoud

• ABUS rookmelder inclusief vaste batterij
• Bedieningshandleiding
• Montagemateriaal

VeiligheidsaanwijzingenInleic

Verklaring van de symbolen

In de handleiding en op het apparaat komen de volgende symbolen voor:
Symbool Waarschu- wingswoord		Betekenis
	Gevaar	Waarschuwing voor gevaar van verwonding of gevaren voor de gezondheid.
	Gevaar	Waarschuwing voor gevaar van verwonding of gevaren voor uw gezondheid door elektrische spanning.
	Belangrijk	Veiligheidsaanwijzing bij mogelijke schade aan het apparaat / accessoires.
	Let op: belangrijke informatie.

Batterijaanwijzingen

Dit product bevat een vaste 3V lithiumbatterij. Permanent geïnstalleerde batterijen mogen alleen door gekwalificeerd personeel worden vervangen of verwijderd. Gebruik het product niet in omgevingen waar explosiegevaar bestaat, bijv. door ontvlambare vloeistoffen, gassen of stof. Verbrand het product nooit! De batterij kan ontploffen in het vuur. Bovendien ontstaan daardoor giftige stoffen. Bewaar of gebruik het product niet op plaatsen waar de temperatuur onder 0°C of hoger dan +40°C kan komen te liggen. Stel het product niet gedurende langere tijd bloot aan zonnestralen!

De batterij kan niet opnieuw opgeladen worden!

Functionieren van het apparaat Technische gegevens

Functioneren van het apparaat

Neem de volgende punten in acht om te zorgen dat het apparaat probleemloos functioneert:

• Het apparaat mag niet afgedekt worden!
• Het apparaat mag niet geverfd of behangen worden!
• U mag het apparaat nooit openen of repareren.
  De garantie vervalt wanneer deze punten niet in acht worden genomen.
• Indien het apparaat gevallen is of op een andere manier beschadigd is geraakt, mag het niet meer gebruikt worden.

Technische gegevens

• Voeding 3 V DC lithiumbatterij	(niet verwijderbaar)
• Rookdetectie foto-elektrische reflectie
• Optische statusaanduiding led knippert om de ongeveer 40 seconden
• Stroomverbruik 9,8 μA (stand-by) || 80 mA (bij alarm)
• Bedrijfstemperatuur 0° tot 40°C
• Luchtvochtigheid 10 tot 90 % (niet-condenserend)
• Geluidsdruk > 85 dB(A) op 3 m afstand
• Alarmuitschakeling na 5-15 min.
• Meetbereik max. 40 m2 binnen een ruimte
• Montagelocatie plafond (uitsluitend binnenshuis)

Werkingsprincipe en kenmerken

Gedrag bij alarm

Werkingsprincipe en kenmerken

• De rookmelder reageert niet op gassen, dampen, hitte en open vuur of vlammen!
• Personen met een gehoorbeperking zullen het alarm mogelijk niet horen! Voor dergelijke situaties zijn er melders met extra optische signalering.
• Het functioneren van de melder kan nadelig beïnvloed worden door zeer krachtige elektromagnetische straling. Installeer de melder daarom niet in de buurt van apparaten die elektromagnetische straling uitzenden of in de buurt van magneten.
• De werking van de rookmelder berust op het optische principe (foto-elektrische reflectie) en werkt met een meetkamer, waarin de binnendringende rookdeeltjes worden gemeten.
• Wanneer de drempelwaarde wordt overschreden genereert het apparaat een krachtig, akoestisch alarmsignaal.
• Het alarm wordt uitgeschakeld zodra de meetkamer weer rookvrij is.

Wat te doen bij een alarm

(1) Waarschuw alle medebewoners
(2) Help kinderen, gehandicapten, ouderen en zieken.
(3) Sluit alle ramen en deuren achter u.
(4) Verlaat meteen het huis.
(5) Gebruik geen liften.
(6) Alarmeer de brandweer: bel 112.

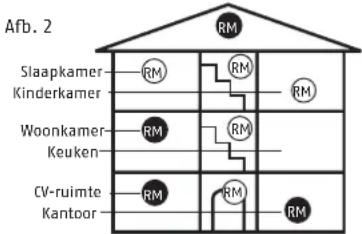

Plaatsing

Plaatsing

Het verdient aanbeveling rookmelders te plaatsen RM in ieder geval in alle slaapkamers, kinderkamers en gangen die als vluchtweg dienen. De rookmelders moeten midden in de ruimte aan het plafond (dus niet op de muur) worden gemonteerd (afb. 2).

Kies de hoogste plaats met een minimale afstand van 50 cm van wanden, meubels en lampen. U bereikt een optimale situatie RM wanneer ook in de overige kamers en in elk trappenhuis rookmelders worden geïnstalleerd. In natte ruimtes (badkamer, toilet, etc.) zijn doorgaans geen rookmelders nodig vanwege de geringe kans op brand. Bekijk de afbeeldingen in deze handleiding!

Waar mag de rookmelder niet geplaatst worden

• Buiten (uitsluitend geschikt voor gebruik in gesloten ruimtes);
• In ruimtes waar het alarm kan afgaan door storende factoren (stoom, condensatie, 'normale' rook, damp, stof, vuil of vet;
• Naast ventilatoren of daarmee vergelijkbare openingen (tocht);
• In ruimtes waar de temperatuur kan dalen tot onder 0^ C of kan oplopen tot boven 40^ C.

Plaatsing

Activering

Voordat u de rookmelder in gebruik neemt, is het van belang deze te activeren en te testen of de melder goed werkt.

• De rookmelder wordt op de montagesokkel bevestigd, en het product maakt een "piep"-geluid, wat aangeeft dat het product met succes is geactiveerd.
• Druk de controletoets gedurende ten minste 3 seconden stevig in. Het alarm laat 3 korte pieptonen horen, pauzeert 1,5 seconden, en herhaalt dit totdat u de toets loslaat. Het alarm kan tot enkele seconden na het loslaten van de controletoets afgaan, om aan te geven dat het product normaal kan worden gebruikt.

Installatie en ingebruikname

Installatie en ingebruikname

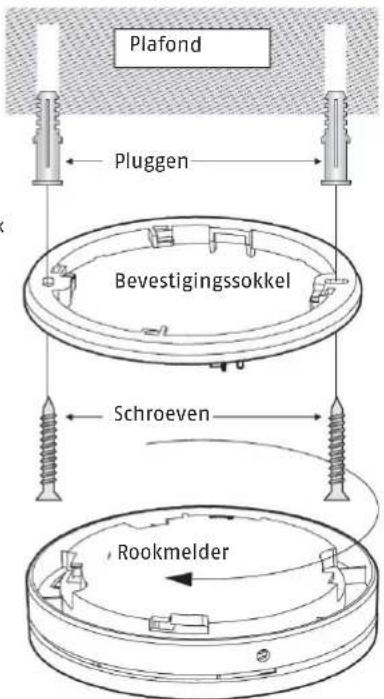

1. Stop de bevestigingssokkel op de gewenste plaats en markeer de boorgaten door de sokkel.
2. Boor de gaatjes met ø 5 mm.
3. Plaats de pluggen in de gaatjes.
4. Schroef de sokkel vast.
5. Bevestig de rookmelder door deze rechtsom (met de wijzers van de klok mee) op de sokkel te draalen.

Let er bij het aftekenen van de boorgaatjes op dat er geen elektrische leidingen of snoeren, buizen of andere belangrijke installatiecomponenten achter de afgetekende gaten aanwezig zijn!

-60--61-

Installatie en ingebruikname

Ingebruikname

• Zodra de rookmelder op de sokkel wordt geplaatst, worden de contacten van de batterij automatisch gesloten waardoor de melder van stroom wordt voorzien en gereed is voor ingebruikname.
• Zodra de rookmelder van de sokkel verwijderd wordt, raken de contacten van de batterij automatisch verbroken, waardoor voorkomen wordt dat het alarm onnodig afgaat.

Normale bedrijfstoestand

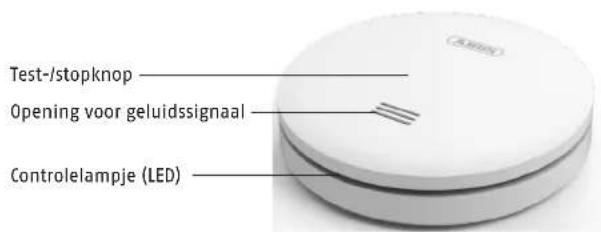

De controle-led onder het behuizingdeksel knippert in de normale toestand ongeveer een keer per 40 seconden en geeft op die manier aan dat de melder stand-by is.

De rookmelder heeft een automatische dimfunctie in donkere kamers (nachtmodus) om slaapverstoring te voorkomen.

Testen van de elektronica

Controleer de werking van de rookmelder regelmatig door de test-/stopknop ongeveer 3 seconden ingedrukt houden. Er klinkt dan een waarschuwingssignaal en de 'ALARM'-led knippert. Dit betekent niet dat er rook is gedetecteerd in de ruimte, maar alleen dat de rookmelder correct werkt.

Aanduidingen en functies

Test de melder in ieder geval meteen na het installeren. Bovendien adviseren wij om de melder regelmatig te controleren. Bescherm uw oren en blijf op een armlengte afstand van het apparaat!

Akoestische en visuele signalisering

Batterij bijna leeg

Wanneer de spanning van de melderbatterij onder een bepaalde waarde daalt, genereert de melder om de 40 seconden een akoestisch waarschuwingssignaal. Zodra dit signaal klinkt, moet de melder dus direct vervangen worden door een nieuw exemplaar. De baterij is vast ingebouwd in de melder en kan dus niet vervangen worden!

f het moment dat dit waarschuwingssignaal voor de eerste keer werd gegenereerd, kan de melder nog minimaal 30 dagen volledig functioneel worden gebruikt.

Zelftest met automatische foutmelding

De rookmelder voert regelmatig een zelftest uit en kan de gevoeligheid van de rookmeetkamer bij vervuiling automatisch corrigeren. Wanneer de gevoeligheid van de melder daalt tot onder een bepaald niveau (bijvoorbeeld door overmatige vervuiling van de meetkamer), genereert de melder om de 40 seconden een piepsignaal.

eze foutmelding niet verholpen kan worden door de melder schoon te maken, dient de melder per omgaande te worden vervangen! (zie 'Onderhoud')

Aanduidingen en functies

Modus Akoestisch Visueell Aanwijzing
Normale bedrijf-stoestand	-	LED knippert ongeveer om de 40 seconden	Melder stand-by
Batterij bijna leeg	Pieptoon ongeveer om de 40 seconden	LED knippert ongeveer om de 40 seconden	Melder vervangen
Test van de elektronica van het apparaa	1x per seconde (3x), dan 1,5 seconde pauze	LED knippert gelijktijdig met alarmeringsgeluid
Alarmuitschakeling	-	LED knippert ongeveer om de 8 seconden	Alarmuitschakeling gedurende 5-15 minuten
Alarmtoestand 1x per	seconde (3x), dan 1,5 seconde pauze	LED knippert gelijktijdig met alarmeringsgeluid	Zie paragraaf : 'Gedrag bij alarm'
Sensorfout Pieptoon	ongeveer om de 40 seconden	LED knippert ongeveer om de 40 seconden	Sensor gestoord, Melder vervangen
Akoestische fout	-	LED knippert ongeveer 2x om de 40 seconden	Akoestiek gestoord, Melder vervangen

Alarm

Wanneer de melder rook detecteert zal deze een krachtig alarmsignaal (afwisselend harder en zachter) genereren en zal de LED tegelijkertijd snel knipperen. Handel in dat geval zoals beschreven onder 'Wat te doen bij een alarm'.

Aanduidingen en functies Onderhoud

Alarmuitschakelfunctie

Wanneer de melder in de alarmtoestand is, kan de akoestische alarmering gedurende 5-15 minuten worden uitgeschakeld door de test-/stopknop in te drukken. Als de alarmuitschakelfunctie is geactiveerd zal de LED ongeveer om de 8 seconden knipperen.

Wanneer na de ongeveer 5-15 minuten dat het alarm is uitgeschakeld nog steeds rook in de rookmeetkamer wordt gedetecteerd, gaat het akoestische signaal opnieuw af.

Activeer de alarmuitschakeling alleen als u met 100% zekerheid een oorzaak van een brand kunt uitsluiten!

Onderhoud

Wat te doen bij vals alarm?

Mogelijk oorzaken voor vals alarm zijn: Las- en afbrandwerkzaamheden, soldeeren vergelijkbare werkzaamheden, zaag- en slijpwerkzaamheden, stof bij bouw- of schoonmaakwerkzaamheden, extreme elektromagnetische effecten, temperatuur-wisselingen die leiden tot condenseren van het vocht in de lucht in de melder, minuscule insecten of stuifmeel.

werkzaamheden in de buurt van de melder die vals alarm kunnen veroorzaken dient de rookmelder tijdelijk te worden afgedekt of verwijderd. Controleer na afronding van de werkzaamheden altijd of de lder nog functioneert!

Reinigen

Conform de Duitse DIN 14676-norm dient elke geïnstalleerde rookmelder regelmatig te worden gecontroleerd en onderhouden. Dit betekent dat er ter minste eenmaal per 12 tot 15 maanden een inspectie dient plaats te vinden inclusief onderhoud en controle van de alarmsignalen. Noteer de resultaten en getroffen maatregelen.

• Stoffige melders moeten schoongemaakt worden. Opgehoopt stof in de luchtspleten van de melder kan weggezogen of -geblazen worden.
• Zo nodig kan het stof ook met een penseeltje worden verwijderd.

Onderhoud, Demontage Garantie

• De buitenkant kan met een lichte vochtige doek en een zeepoplossing gereinigd worden.
• Let er daarbij op dat er geen water in het apparaat komt. Apparaat niet in de vaatwasser reinigen!
• Gebruik geen scherpe, spitse, schurende hulpmiddelen, agressieve chemicaliën of harde borstels!

Onderhoud

e elektronische componenten van iedere rookmelder gaan na verloop van tijd achteruit. Ook zullen het insectenscherm en de meetkamer onherroepelijk vuil worden.

- Levensduur van de apparaat: De rookmelder moet uiterlijk 10 jaar + 6 maanden na de productiedatum worden vervangen.

Demontage

Om de rookmelder te demonteren, neemt u een schroevendraaler en duwt u deze in het montagegat.

Draai de rookmelder vervolgens tegen de wijzers van de klok in om hem uit de bevestigingsbeugel te verwijderen.

Garantie

ABUS-producten worden met de grootst mogelijke zorgvuldigheid ontworpen, vervaardigd en volgens de geldige voorschriften gecontroleerd. De garantie is uitsluitend van toepassing op defecten die op het tijdstip van aankoop terug te voeren zijn op materiaal- of fabricagefouten. Indien er aantoonbaar sprake is van een materiaal- of productiefout wordt de rookmelder gerepareerd of vervangen. Zulks ter beoordeling door de verstrekker van de garantie. De garantie eindigt in dergelijke gevallen na afloop van de oorspronkelijke garantietermijn van 2 jaar. Overige aanspraken worden uitdrukkelijk uitgesloten. Meegeleverde of ingebouwde batterijen zijn uitgesloten van de garantie. ABUS is niet aansprakelijk voor defecten en schade ten gevolge van externe factoren (bijvoorbeeld vervoer, gebruik van geweld, onjuiste bediening), ondeskundig gebruik, normale slijtage of negeren van deze handleiding.

Afvoeren Prestatie- / Conformiteitsverklaring

Om aanspraak te kunnen maken op de garantie dient u bij de desbetreffende rookmelder de originele factuur met datum van aankoop plus een korte beschrijving van de fout bij te sluiten.

Wanneer u een defect aan de rookmelder ontdekt dat bij de verkoop al aanwezig was, kunt u in de eerste twee jaar rechtstreeks contact opnemen met de verkoper.

Afvoeren

Dit product bevat waardevolle grondstoffen. Voer het product aan het einde van de levensduur af volgens de geldende wettelijke bepalingen. Elektrische apparaten, oplaadbare accu's en batterijen mogen niet met het huisvuil worden weggegooid. Afvoer en verdere verwerking moet gebeuren in overeenstemming met Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE) of volgens Richtlijn 2006/66/EG inzake batterijen en accu's, alsmede afgedankte batterijen en accu's.

Neem bij vragen contact op met de gemeente die verantwoordelijk is voor de afvalverwijdering. Informatie over inzamelpunten voor uw oude apparaten kunt u bijvoorbeeld krijgen bij het plaatselijke gemeente- of stadsbestuur, de plaatselijke afvalverwerkingsbedrijven of bij uw vakdealer. Voer de verpakking gesorteerd af. Karton behoort bij het oud papier, folies en plastic onderdelen bij de recyclebare materialen.

Prestatieverklaring 2021RWM160

Deze rookmelder is als bouwproduct gecontroleerd en gecertificeerd conform EU-verordening 305/2011. De productie wordt met behulp van regelmatige en onafhankelijke inspecties gecontroleerd teneinde te waarborgen dat te allen tijde voldaan wordt aan de wettelijke en overige normen. De prestatieverklaring vindt u op www.abus.com/Service/Verklaringen.

Conformiteitsverklaring

ABUS August Bremicker Söhne KG verklaart hierbij dat het apparaat RWM160 voldoet aan de richtlijnen 2014/30/EU en 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden aangevraagd via [e-mail]

Technische wijzigingen voorbehouden. Geen aansprakelijkheld voor verglissingen en druktouten. © ABUS | D-58292 Wetter (Germany) www.abus.com
