MANUALE UTENTE RWM160 ABUS

Istruzioni per l'uso

Rilevatore di Fumo

DE

GB

FR

NL

IT

Istruzioni per l'uso Rilevatore di Fumo

Si prega di leggere attentamente queste istruzioni per l'uso prima della messa in funzione! I rivelatori di fumo aiutano a salvare la vita! Conservare queste istruzioni per tutta la durata dell'utilizzo del prodotto.

Contenuto della fornitura 70

Avvertenze di sicurezza....71

Dati tecnici 72

Principio di funzionamento e caratteristiche 73

Comportamento in caso di allarme.... 73

Luogo di installazione 74

Montaggio e messa in funzione....76

Indicatori e funzioni 77

Cura e manutenzione....80

Garanzia 81

Smaltimento 82

Dichiarazione di prestazione....83

Dichiarazione di conformità....83

Note sulle istruzioni per l'uso

Gentile cliente,

siamo lieti che abbia deciso di acquistare il nostro prodotto e La ringraziamo per la Sua fiducia! Ha fatto un'ottima scelta. Questo rilevatore di fumo è stato progettato e fabbricato con la massima cura per segnalare tempestivamente il pericolo di un incendio. Le raccomandiamo di leggere attentamente le presenti istruzioni per l'uso e di osservare tutte le avvertenze riportate al fine di garantire il funzionamento ottimale dell'apparecchio. Il presente libretto contiene le istruzioni di montaggio e di manutenzione dell'apparecchio.

Introduzione

Utilizzo conforme alla destinazione d'uso

Si raccomanda di utilizzare l'apparecchio esclusivamente per lo scopo per il quale è stato concepito e fabbricato! Qualsiasi altro utilizzo è considerato non conforme alla destinazione d'uso! Il presente apparecchio può essere utilizzato solo per il seguente scopo:

- Rilevamento di incendio o fumo in ambienti domestici

- Il presente rilevatore di fumo è approvato per l'uso nei veicoli per il tempo libero abitabili.

Limitazione di responsabilità

I diritti dell'acquirente sono limitati alla riparazione o alla sostituzione del presente prodotto ripristinando lo stato di fornitura. ABUS non si assume alcuna responsabilità per danni speciali, incidentali o consequenziali di qualsiasi tipo, inclusi ma non limitati alla conseguente perdita di ricavi, perdita di profitti, restrizioni all'uso di software, perdita o recupero di dati, costi per installazioni sostitutive, tempi di inattività dovuti a guasti, danni materiali e pretese di terzi, in seguito tra l'altro a pretese di ripristino derivanti da obblighi di garanzia, contrattuali, rivendicazioni legali o di diritto di risarcimento del danno a prescindere da altre condizioni di garanzia limitate o implicite per legge o, nel caso in cui la garanzia limitata non si applichi, i danni coperti da ABUS si limitano al prezzo d'acquisto del prodotto. Il contenuto del presente manuale potrà essere modificato senza obbligo di previa comunicazione. ©ABUS August Bremicker Söhne KG, 02/2022

Introduzione | Contenuto della fornitura

Pulsante di verifica / di arresto

Punto di uscita del suono

Spie luminosa (LED)

- Tenere l'imballaggio fuori dalla portata del bambini. Rischio di soffocamento dovuto a minuteria! - Rimuovere il materiale di imballaggio dall'apparecchio prima di metterlo in funzione.

Contenuto della fornitura

• Rilevatore di fumo ABUS inclusa batteria installata in modo permanente
• Istruzioni per l'uso
• Materiale di installazione

Avvertenze di sicurezza

Spiegazione dei simboli

Nelle istruzioni e sull'apparecchio sono impiegati i seguenti simboli:

Simbolo Parola chiave Significato
[TXST]	Pericolo	Avvertenza su rischi di lesioni o rischi per la salute.
	Pericolo	Avvertenza su rischi di lesioni o rischi per la salute dovuti alla tensione elettrica.
	Importante	Avvertenza di sicurezza per possibili danni all'apparecchio / agli accessori.
	Nota Riferimento a informazioni importanti.

Indicazioni sulle batterie

Questo prodotto contiene una batteria al litio da 3 V integrata. Le batterie integrate possono essere sostituite o rimosse solo da personale qualificato. Non utilizzare il prodotto in ambienti con rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Non bruciare mai il prodotto! La batteria può esplodere nel fuoco. Inoltre si generano sostanze velenose.

Non conservare o utilizzare il prodotto in aree in cui la temperatura può scendere al di sotto di 0°C o superare i +40°C. Non esporre il prodotto per troppo tempo ai raggi solari diretti.

La batteria non è ricaricabile!

Funzionalità di dispositivo Dati tecnici

Funzionalità di dispositivo

Per garantire la corretta funzionalità dell'apparecchio, si raccomanda di osservare i seguenti punti:

• Non coprire l'apparecchio!
- Non verniciare né coprire l'apparecchio con carta da parati!
• Non aprire né tentare mai di riparare l'apparecchio.
L'inosservanza di queste condizioni invalida la garanzia.
- Non utilizzare più l'apparecchio se è caduto o presenta danni dovuti ad altre cause.

Dati tecnici

• Alimentazione di tensione Batteria al litio da 3 V CC(installata in modo permanente)

• Rilevamento del fumo riflessione fotoelettrica

• Indicazione ottica di esercizio LED lampeggiante ca. ogni 40 secondi

• Corrente assorbita 9,8 μA (∅ standby) || 80 mA (∅ allarme)

• Temperatura di esercizio da 0° a 40°C

• Umidità atmosferica dal 10 % al 90 % (senza condensa)

• Pressione acustica > 85 dB (A)@3 m

• Silenziamento dell'allarme 5-15 minuti

• Copertura max. 40 m2 all'interno di un locale

• Luogo di montaggio soffitto (esclusivamente in ambienti chiusi)

Principio di funzionamento e caratteristiche Comportamento in caso di allarme

Principio di funzionamento e caratteristiche

• Il rilevatore di fumo non rileva gas, vapori, calore e fuoco/fiamme!
• Le persone con una limitata capacità uditiva potrebbero non sentire l'allarme! Per tali casi, sono disponibili rilevatori con segnalazione ottica aggiuntiva!
• Radiazioni elettromagnetiche particolarmente elevate possono influenzare il funzionamento del rilevatore. Pertanto, si raccomanda di non installare il rilevatore vicino a dispositivi che emettono radiazioni elettromagnetiche o vicino a magneti.
• Il rilevatore di fumo funziona secondo il principio ottico (riflessione fotoelettrica) e ha una camera di misurazione in cui vengono misurate le particelle di fumo che vi penetrano.
• Se si supera la soglia di allarme, risuona un forte allarme acustico.
• L'allarme viene disattivato quando la camera di misurazione è nuovamente priva di fumo.

Comportamento in caso di allarme

(1) Avvertire tutti gli altri inquilini (2) Aiutare i bambini, le persone disabili, anziane e malate. (3) Thudere alle proprie spallo tutte le finestre e lo ante.

(3) chudere alle proprie spane tutte le trimestre e le porte.
(4) Abbandonare immediatamente l'edificio.
(5) Non utilizzare ascensori.
(6) Avvertire i vigili del fuoco: Tel. 112

Scelta del luogo di installazione

Scelta del luogo di installazione

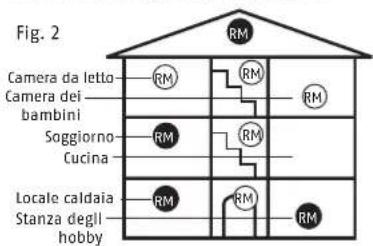

Fig. 2 Camera da letto Camera dei bambini Soggiorno Cucina Locale caldaia Stanza degli hobby

RM Camera da letto Bagno Cucina RM Camera del bambini RM Camera del bambini RM Soggiorno

Quale requisito minimo, i rilevatori di fumo RM dovrebbero essere installati in tutte le camere da letto, nelle camere dei bambini e in tutti i corridoi utilizzati quali vie di evacuazione, al centro delle rispettive stanze ed esclusivamente sui rispettivi soffitti (non sulle pareti) (Fig. 2). Per il montaggio, si raccomanda di scegliere la posizione più elevata e di mantenere una distanza minima di 50 cm da pareti circostanti, mobili e lampade. Per ottenere un allestimento ottimale RM l'apparecchio dovrebbe essere installato in tutte le stanze e sopra le scale. Nelle stanze dei servizi igienici (bagni, toilette, ecc.) la presenza di un rilevatore di fumo normalmente non è necessario poiché il pericolo d'incendio è minimo.

Si raccomanda di prestare attenzione alle illustrazioni riportate nelle presenti istruzioni!

Dove non installare il rilevatore di fumo

• all'esterno (utilizzarlo solo in ambienti chiusi);
• In locali in cui l'allarme potrebbe essere attivato da fattori di disturbo (vapore, condensa, fumo "normale", esalazioni, polvere, sporco e grasso);
• accanto a una presa d'aria o aperture di ventilazione simili (correnti d'aria);
• in zone in cui la temperatura può scendere sotto 0° C o salire oltre i 40° C.

Scelta del luogo di installazione

Attivazione

Prima di mettere in funzione il rilevatore di fumo, è importante attivarlo e testarne il corretto funzionamento.

• Il rilevatore di fumo è appeso alla supporto di montaggio e il prodotto emette un suono "beep", indicando che il prodotto è attivato con successo.
• Premere fermamente il tasto di controllo per almeno 3 secondi. Il rilevatore emetterà 3 brevi segnali beep, 1,5 secondi di pausa, poi li ripeterà fino al rilascio del pulsante. Il rilevatore può suonare per alcuni secondi dopo aver rilasciato il tasto di controllo, indicando che il prodotto può essere utilizzato normalmente.

Montaggio e messa in funzione

Montaggio e messa in funzione

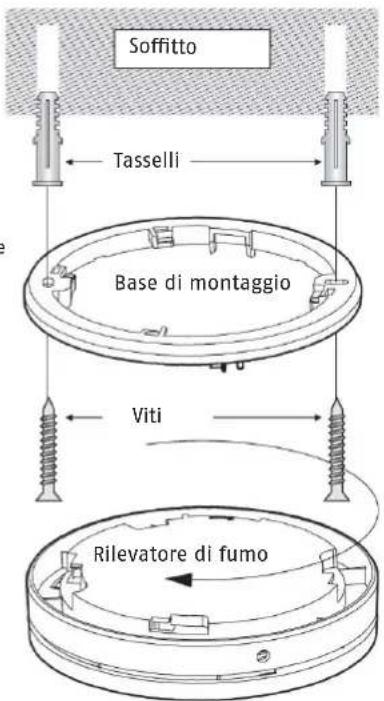

1. Fermare la base di montaggio nella posizione desiderata e segnare i punti di foratura attraverso la base dell'apparecchio.
2. Praticare i fori con ∅ 5 mm.
3. Inserirvi i tasselli.
4. Fissare con le viti la base del rilevatore.
5. Fissare il rilevatore di fumo alla base del rilevatore ruotando in senso orario.

Prima di segnare i punti di loratura, assicurarsi che sotto la posizione di montaggio non siano presenti fili/cavi elettrici, tubi o altri importanti componenti di installazione!

Soffitto Tasselli Base di montaggio Viti Rilevatore di fumo

-76--77-

Montaggio e messa in funzione

Messa in funzione

• Quando il rilevatore di fumo è montato sulla base di montaggio, i contatti della batteria si chiudono automaticamente, il rilevatore riceve alimentazione ed è in funzione.
• Se il rilevatore di fumo viene rimosso dalla base di montaggio, i contatti della batteria si staccano automaticamente dalla parte elettronica del rivelatore per evitare indesiderati falsi allarmi.

Stato normale

In stato normale, il LED di controllo, posto sotto il coperchio dell'alloggiamento, lampeggia ca. una volta ogni 40 secondi e segnala così la funzionalità del rilevatore.

Il rilevatore di fumo ha una funzione di oscuramento automatico nelle stanze buie (modalità notte) per evitare il disturbo del sonno.

Test dell'elettronica dell'apparecchio

Si raccomanda di verificare con regolarità il funzionamento del rilevatore di fumo tenendo premuto (per circa 3 secondi) il pulsante di verifica/di arresto. Viene emesso il segnale acustico e il LED "ALARM" lampeggia. Questo non indica che nell'ambiente è presente fumo, ma conferma semplicemente il corretto funzionamento del rilevatore di fumo

del rilevatore di tumo Pulsante di verifica / di arresto

Indicatori e funzioni

Dopo l'installazione, testare tassativamente il funzionamento del rilevatore. Si raccomanda inoltre di eseguire verifiche regolari. Mantenere un braccio di distanza dall'apparecchio in modo da proteggere l'udito!

Autodiagnosi con messaggio di errore automatico Batteria debole

Se la tensione della batteria del rilevatore scende sotto un determinato valore, il rilevatore emette un segnale acustico di avvertenza (ogni 40 secondi). Quando si sente questo segnale di avviso, si deve immediatamente sostituire il rilevatore con uno nuovo! La batteria del rilevatore è installata in modo permanente e non può essere sostituita!

partire dal momento del primo segnale di avviso della batteria, il rilevatore resta ancora in funzione e perfettamente funzionante per almeno 30 giorni!

Autodiagnosi con messaggio di errore automatico

Il rilevatore di fumo esegue periodicamente un'autodiagnosi e, in presenza di sporco, è in grado di calibrare automaticamente la sensibilità della camera di misurazione del fumo. Se la sensibilità di attivazione del rilevatore scende sotto una soglia minima necessaria (ad esempio a causa di un'eccessiva presenza di sporco nella camera di misurazione del fumo), il rilevatore emette un segnale acustico ogni 40 secondi

non è possibile rimuovere il messaggio di errore eseguendo la pulizia del rilevatore, si deve sostituire immediatamente l'apparecchio (si veda il capitolo "Cura e manutenzione")!

Segnalazione acustica e visiva

Modalità acustica visiva Avvertenza
Stato normale	-	II LED lampeggia ogni 40 secondi	Rilevatore in funzione
Batteria debole Segnale acustico ca. ogni 40 secondi		II LED lampeggia ogni 40 secondi	Sostituire il rilevatore
Test dell' elettronica dell' apparecchio Elettronica	1x al secondo (3x), poi 1,5 secondi di pausa	II LED lampeggia simultaneamente con Segnali acustici di allarme
Silenziamento dell'allarme	-	II LED lampeggia ogni 8 secondi	Silenziamento dei segnali acustici per 5-15 minuti
Stato di allarme 1x al secondo (3x), poi 1,5 secondi di pausa		II LED lampeggia simultaneamente con Segnali acustici di allarme	Si veda il capitolo: "Comportamento in caso di allarme"
Errore del sensore Segnale acustico ca. ogni 40 secondi		II LED lampeggia ogni 40 secondi	Sensore disturbato, sostituire il rilevatore
Errore acustico - II LED lampeggia		2x ogni 40 secondi	Acustica disturbata, sostituire il rilevatore

Stato di allarme

Se rileva fumo da incendio, l'apparecchio emette un segnale di allarme forte e intermittente mentre, allo stesso tempo, il LED lampeggia a brevi intervalli. In questo caso, procedere come descritto nel capitolo "Comportamento in caso di allarme".

Indicatori e funzioni

Funzione di tacitazione dell'allarme

Se il rilevatore è in stato di allarme, è possibile disattivare l'allarme acustico per circa 5-15 minuti premendo il pulsante di verifica/di arresto.

Se la funzione di silenziamento dell'allarme è attiva, il LED lampeggia ogni 8 secondi.

Se, una volta trascorsi i 5-15 minuti di silenziamento dell'allarme, l'apparecchio rileva ancora fumo nella camera di rilevamento del fumo emetterà di nuovo l'allarme acustico.

Confermare il silenziamento dell'allarme soltanto se si è assolutamente sicuri di poter escludere un'eventuale causa di incendio!

Cura e manutenzione

Cosa fare in caso di falso allarme?

Possibili cause di falsi allarmi sono: lavori di saldatura e di tranciatura, brasatura e altri lavori ad alte temperature, lavori di taglio con seghe e levigatura, polvere prodotta da interventi edilizi o pulizia, forti effetti elettromagnetici, oscillazioni di temperatura, che provocano la condensazione dell'umidità nel rilevatore, nonché polvere domestica e piccolissimi insetti.

Prima di eseguire nelle vicinanze del rilevatore lavori che potrebbero provocare falsi allarmi, si raccomanda di coprire temporaneamente il rilevatore o di rimuoverlo. Dopo il completamento dei lavori, si deve tassativamente ripristinare la funzionalità originaria ed eseguire una verifica!

Pulizia

Secondo la norma di utilizzo tedesca DIN 14676, la funzionalità di ogni rilevatore di fumo installato deve essere regolarmente controllata e garantita da misure di manutenzione preventiva. Questo include un controllo almeno una volta ogni 12 ± 3 mesi, inclusa la manutenzione e la verifica del funzionamento dei segnali

Indicatori e funzioni Smontaggio, Garanzia

di avviso. I risultati e gli interventi devono essere opportunamente documentati.

- I rilevatori impolverati devono essere puliti. Gli accumuli di polvere presenti nelle fessure del rilevatore possono essere aspirati o soffiati via.

• Se necessario, rimuovere la polvere con un pennello.
• La superficie può essere pulita con un panno leggermente umido e sapone.
• Prestare attenzione a non far penetrare acqua all'interno dell'apparecchio! Non lavare l'apparecchio nella lavastoviglie!
• Non utilizzare detergenti o prodotti chimici aggressivi, corrosivi, caustici e abrasivi o spazzole dure!

Manutenzione

ponenti elettronici di ogni rilevatore di fumo sono soggetti a processi di invecchiamento. Inoltre, con il tempo, sul retino di protezione dall'ingresso di insetti e nella camera di misurazione si accumulerà inevitabilmente dello sporco.

• Durata di vita dell'apparecchio:

Il rilevatore di fumo deve essere sostituito al più tardi 10 anni + 6 mesi dalla data di produzione.

Smontaggio

Per smontare il rilevatore anti fumo, prendere un cacciavite e spingerlo nel foro di montaggio. Girare il

rilevatore in senso antiorario per toglierlo dal supporto di montaggio.

Garanzia

• I prodotti ABUS sono progettati con la massima cura e sono prodotti e controllati conformemente alle direttive vigenti in materia.
• La garanzia copre esclusivamente i difetti riconducibili a errori di materiale o di fabbricazione presenti al momento della vendita. Nel caso in cui sia comprovato

izia Garanzia Smaltimento

un difetto di materiale o di fabbricazione, il rilevatore di fumo sarà riparato o sostituito a discrezione del fornitore della garanzia.

• La garanzia di qualità termina in questi casi alla scadenza del periodo originario di garanzia di 2 anni. Si escludono espressamente ulteriori pretese.
• Sono escluse dalla garanzia le batterie incluse nella fornitura o montate in modo fisso.
• ABUS non si assume alcuna responsabilità per eventuali difetti o danni causati da fattori esterni (ad es. trasporto, uso della forza, uso scorretto), da un utilizzo improprio, da normale usura o dalla mancata osservanza delle presenti istruzioni.
• Per far valere una pretesa di garanzia, si deve allegare al rilevatore di fumo oggetto del reclamo anche la prova d'acquisto originale indicante la data d'acquisto e aggiungere una breve descrizione scritta del difetto.
• Se si riscontra un difetto del rilevatore di fumo che fosse già presente al momento dell'acquisto, è possibile rivolgersi direttamente al proprio rivenditore entro i primi due anni.

Smaltimento

Questo prodotto contiene materie prime preziose. Al termine della sua vita utile, smaltire il prodotto secondo le disposizioni di legge vigenti. Apparecchi elettrici, batterie ricaricabili e pile non devono essere smaltiti con i rifiuti domestici. Lo smaltimento deve essere effettuato in conformità alla direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) o alla direttiva 2006/66/CE su pile e accumulatori, nuovi o esausti.

In caso di domande contattare l'autorità locale responsabile per lo smaltimento. Le informazioni sui punti di raccolta per i vostri vecchi apparecchi possono essere ottenute, per esempio, dalle amministrazioni comunali o cittadine, dalle aziende locali di smaltimento dei rifiuti o dal vostro rivenditore specializzato.

Smaltire l'imballaggio differenziando le sue componenti. Carta e cartone nella carta, pellicole e parti in plastica nella plastica.

Dichiarazione di prestazione Dichiarazione di conformità

Dichiarazione di prestazione 2021RWM160

Il presente rivelatore di fumo è testato e certificato come prodotto da costruzione ai sensi del Regolamento UE 305/2011. La produzione è monitorata mediante controlli regolari e indipendenti allo scopo di stabilire l'osservanza senza alterazioni dei requisiti legali e normativi. La dichiarazione di prestazione è disponibile nel sito www.abus.com/eng/Service/Declarations-of-Performance.

Dichiarazione di conformità

ABUS August Bremicker Söhne KG dichiara che il dispositivo RWM160 è conforme alle direttive 2014/30/UE e 2011/65/UE. Il testo completo della dichiarazione di conformità UE può essere richiesto all'Indirizzo e-mail [e-mail].

Ci si riservano modifiche tecniche.

Per errori e refusi di stampa non ci si assume alcuna responsabilità.
