BEDIENUNGSANLEITUNG RWM160 ABUS

Bitte lesen Sie diese Betriebsanleitung vor der Inbetriebnahme sorgfältig durch!

Rauchwarnmelder helfen Leben zu retten!

Bewahren Sie diese Anleitung während der gesamten Lebensdauer des Produkts auf.

E-Mail: [e-mail]

1116-CPR-142-1 EN 14604:2005/AC:2008

Inhaltsverzeichnis

Einführung 3

Lieferumfang 4

Sicherheitshinweise 5

Technische Daten 6

Funktionsprinzip und Leistungsmerkmale 7

Verhalten im Alarmfall 7

Standortwahl 8

Montage und Inbetriebnahme 10

Anzeigen und Funktionen 13

Pflege und Wartung.... 14

Gewährleistung 15

Entsorgung 16

Leistungserklärung 16

Konformitätserklärung 16

Hinweise zur Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für unser Produkt entschieden haben und danken Ihnen für Ihr Vertrauen! Sie haben eine gute Wahl getroffen. Dieser Rauchwarnmelder ist mit größter Sorgfalt entwickelt und hergestellt worden, um dazu beizutragen, dass Sie rechtzeitig auf die Gefahr eines Brandes aufmerksam werden. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme voll- ständig und beachten alle Hinweise, weil somit die bestmögliche Handhabung des Gerätes erreicht wird. Dieses Heft gilt als Montage- und Wartungsanleitung. Rauchwarnmelder helfen Leben retten! Bewahren Sie diese Bedienungsanleitung sorgfältig auf.

Einleitung

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß! Dieses Gerät darf nur für folgenden Zweck verwendet werden:

• Feuer- bzw. Rauchdetektion in privaten Haushalten
• Dieser Rauchwarnmelder ist für den Einbau in bewohnbaren Freizeitfahrzeugen zugelassen.

Haftungsbeschränkung

Ihre Rechte beschränken sich auf die Reparatur oder den Ersatz dieses Produktes im Lieferzustand. ABUS übernimmt keine Haftung für jegliche spezielle, beiläufig entstandene oder Folgeschäden, inklusive, aber nicht beschränkt auf entstandene Ertragselnbußen, Gewinnelnbußen, Einschränkungen bei der Verwendung der Software, Verlust oder Wiederherstellung von Daten, Kosten für Ersatzeinrichtungen, Ausfallzeiten, Sachschäden und Forderungen Dritter, Infolge von u.a. aus der Gewährleistung erwachsenden, vertraglichen, gesetzlichen oder schadenersatzrechtlichen Wiederherstellungsansprüchen ungeachtet anderer Beschränkter oder per Gesetz implizierter Gewährleistungsbestimmungen oder für den Fall, dass die beschränkte Gewährleistung nicht gilt, beschränkt sich der Haftungsumfang von ABUS auf den Kaufpreis des Produktes. Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden. ®ABUS August Bremicker Söhne KG, 02/2022

Einleitung | Lieferumfang

Prüf-/ Stoptaste

Schallaustrittsöffnung

Kontrollleuchte (LED)

Halten Sie Kinder von Verpackungsmaterialien und Kleinteilen fern – Erstickungsgefahr!

- Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial entfernen.

Lieferumfang

• ABUS Rauchwarnmelder inklusive fest verbauter Batterie
• Bedienungsanleitung
• Installationsmaterial

Sicherheitshinweise

Symbolerklärung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol Signalwort Bedeutung
	Gefahr	Warnhinweis auf Verletzungsgefahren oder Gefahren für die Gesundheit.
	Gefahr	Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung.
	Wichtig	Sicherheitshinweis auf mögliche Schäden am Gerät / Zubehör.
[ZK02]	Hinweis Hinweis auf wichtige Informationen.

Batteriehinweise

Dieses Produkt enthält eine fest verbaute 3V Lithium-Batterie. Fest verbaute Batterien dürfen nur durch Fachpersonal ausgetauscht, bzw. entnommen werden. Benutzen Sie das Produkt nicht in Umgebungen, in denen Explosionsgefahr besteht, z.B. durch brennbare Flüssigkeiten, Gase oder Staub. Verbrennen Sie das Produkt niemals! Die Batterie kann im Feuer explodieren. Außerdem entstehen dadurch giftige Stoffe.

Lagern und benutzen Sie das Produkt nicht in Bereichen, in denen die Temperatur 0°C unterschreiten oder +40°C überschreiten kann. Setzen Sie das Produkt nicht für längere Zeit direkter Sonneneinstrahlung aus!

Die Batterie ist nicht wieder aufladbar!

Gerätefunktion

Technische Daten

Gerätefunktion

Um eine einwandfreie Gerätefunktion zu gewährleisten, beachten Sie bitte die folgenden Punkte:

• Das Gerät darf nicht abgedeckt werden!
- Das Gerät darf nicht überstrichen oder mit Tapeten abgedeckt werden!
- Sie dürfen das Gerät keinesfalls öffnen oder reparieren.
Bei Nichtbeachtung erlischt die Garantie.
- Wenn das Gerät heruntergefallen ist oder anderweitige Schäden davongetragen hat, darf es nicht mehr benutzt werden.

Technische Daten

Spannungsversorgung DC 3 V Lithium-Batterie (fest verbaut)

Rauchdetektion fotoelektrische Reflexion

Optische Betriebsanzeige LED blinkt ca. alle 40 Sekunden

Stromaufnahme 9,8 μA (∅ Standby) || 80 mA (∅ Alarm)

Betriebstemperatur 0° bis 40°C

Luftfeuchtigkeit 10 % bis 90 % (nicht kondensierend)

Schalldruck > 85 dB (A)@3 m

Alarmstummschaltung 5-15 Minuten

Erfassungsbereich max. 40 m2 innerhalb eines Raumes

Montageort Decke (ausschließlich in Innenräumen)

Funktionsprinzip und Leistungsmerkmale

Verhalten im Alarmfall

Funktionsprinzip und Leistungsmerkmale

• Gase, Dämpfe, Hitze und Feuerschein/Flammen werden durch den Rauchwarnmelder nicht erkannt!
• Personen mit beeinträchtigter Hörleistung können den Alarm möglicherweise nicht hören! Für einen solchen Fall gibt es Melder mit zusätzlicher optischer Signalisierung!
• Besonders hohe elektromagnetische Strahlungen können die Funktion des Melders beeinträchtigen. Installieren Sie den Melder deshalb nicht in der Nähe von Geräten, die elektromagnetische Strahlung aussenden oder in der Nähe von Magneten.
• Der Rauchwarnmelder arbeitet nach dem optischen Prinzip (fotoelektrische Reflektion) und besitzt eine Messkammer, in der eindringende Rauchpartikel gemessen werden.
• Wird die Alarmschwelle überschritten ertönt ein lautstarker, akustischer Alarm.
• Der Alarm wird abgeschaltet, sobald die Messkammer wieder rauchfrei ist.

Verhalten im Alarmfall

(1) Warnen Sie alle Mitbewohner
(2) Helfen Sie Kindern, behinderten, älteren und kranken Menschen.
(3) Schließen Sie alle Fenster und Türen hinter sich.
(4) Verlassen Sie umgehend das Haus.
(5) Benutzen Sie keine Aufzüge.
(6) Alarmieren Sie die Feuerwehr: Tel. 112.

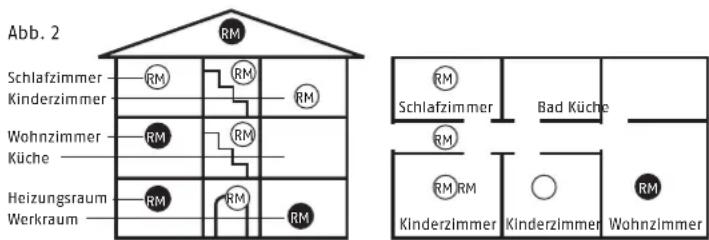

Standortauswahl Standortauswahl

Standortauswahl

Schlafzimmer Kinderzimmer
Wohnzimmer Küche —
Heizungsraum Werkraum —

Rauchwarnmelder sollten als Mindestausstattung RM In allen Schlafräumen, Kinderzimmern und Fluren, die als Fluchtwege dienen, jeweils in der Raummitte ausschließlich an der Zimmerdecke (keine Wandmontage) installiert werden (Abb. 2).

Wählen Sie den höchst gelegenen Montageort mit einem Mindestabstand von 50 cm zu umliegenden Wänden, Möbelstücken und Lampen. Eine optimale Ausstattung RM erreichen Sie, wenn die Geräte auch in allen übrigen Räumen sowie in den Treppenfluren installiert werden. In Waschräumen (Bad, Toilette etc.) ist ein Rauchwarnmelder in der Regel wegen der geringen Brandgefahr nicht erforderlich. Bitte beachten Sie die Grafiken in dieser Anleitung!

Wo der Rauchwarnmelder nicht installiert werden sollte

• im Freien (Einsatz nur in geschlossenen Räumen);
• in Räumen in denen der Alarm durch Störgrößen (Dampf, Kondensation, „normalen“ Rauch, Dunst, Staub, Schmutz oder Fett) ausgelöst werden kann;
• neben einem Luftabzug oder ähnlichen Lüftungsöffnungen (Zugluft);
• in Bereichen, in denen die Temperatur unter 0°C fallen oder über 40°C steigen kann.

Aktivierung

Vor der Inbetriebnahme muss der Rauchwarnmelder aktiviert und auf einwandfreie Funktion getestet werden.

• Der Rauchwarnmelder wird am Montagesockel befestigt, er gibt ein kurzes akustisches Signal ab, der anzeigt, dass das Produkt erfolgreich aktiviert wurde.
• Drücken Sie die Prüf-/Stopptaste für mindestens 3 Sekunden. Der Alarm ertönt mit 3 kurzen Pieptönen, anschließend erfolgt eine Pause von 1,5 Sekunden, dann wiederholen sich die Töne, bis Sie die Taste loslassen. Der Alarm kann bis zu einigen Sekunden nach dem Loslassen der Prüf-/Stopptaste ertönen und zeigt an, dass das Produkt normal verwendet werden kann.

Montage und Inbetriebnahme

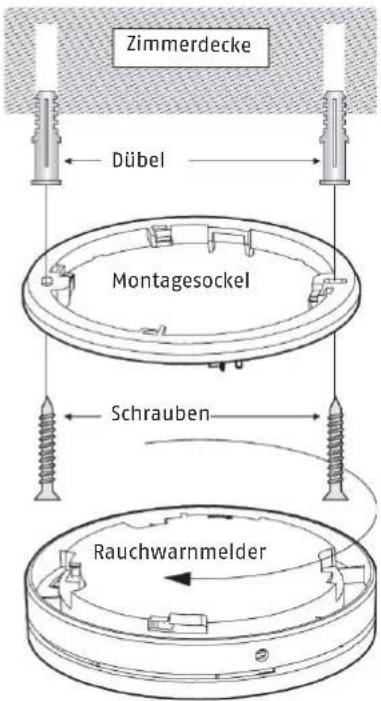

1. Montagesockel an der gewünschten Stelle anhalten und Bohrlöcher durch den Sockel markieren.
2. Die beiden Bohrungen mit ∅ 5 mm bohren.
3. Die beiden Dübel in die Bohrlöcher einsetzen.
4. Die beiden Schrauben durch den Montagesockel in die Dübel schrauben.
5. Den Rauchwarnmelder durch Drehen im Uhrzeigersinn am Meldersockel befestigen.

Stellen Sie beim Markieren der Bohrlöcher sicher, dass sich keine elektrischen Leitungen/Kabel,

Rohrleitungen oder andere wichtige Installations- komponenten hinter der Montagestelle befinden!

Zimmerdecke Dübel Montagesockel Schrauben Rauchwarnmelder

-10--11-

Montage und InbetriebnahmeMont

Inbetriebnahme

• Wird der Rauchwarnmelder auf dem Montagesockel angebracht, werden die Batteriekontakte automatisch geschlossen, der Melder wird mit Spannung versorgt und ist betriebsbereit.
• Wird der Rauchwarnmelder vom Montagesockel entfernt, werden die Batteriekontakte automatisch von der Elektronik des Melders getrennt, um unerwünschte Täuschungsalarme zu verhindern.

Normalzustand

Die Kontroll-LED an der Seite des Rauchwarnmelders blinkt im Normalzustand ca. alle 40 Sekunden einmal und signalisiert die Betriebsbereitschaft des Melders.

Der Rauchwarnmelder verfügt über eine automatische Dimmung in dunklen Räumen (Nachtmodus), um Schlafstörungen zu vermeiden.

Test der Geräteelektronik

Überprüfen Sie die Funktion des Rauchwarnmelders regelmäßig Indem Sie (für ca. 3 Sekunden) die Prüf-I Stoptaste gedrückt halten. Der Warnton ertönt und die „ALARM“ LED blinkt. Dies signalisiert nicht, dass Brandrauch in der Raumluft vorhanden ist, sondern bestätigt die ordnungsgemäße Funktion des Rauchwarnmelders.

Prüf-/ Stoptaste

Montage und Inbetriebnahme Anzeigen und Funktionen

Testen Sie die Funktion des Melders unbedingt nach der Installation. Zusätzlich wird eine regelmäßige Überprüfung empfohlen. Halten Sie dabei zum Schutz Ihres Gehörs eine Armlänge Abstand zum Gerät!

Akustische und visuelle Signalisierung

Schwache Batterie

Unterschreitet die Batteriespannung des Melders einen gewissen Wert, signalisiert dies der Melder über ein akustisches Warnsignal (alle 40 Sekunden). Beim Ertönen dieses Warnsignals muss der Melder unverzüglich durch einen neuen ersetzt werden! Die Batterie des Melders ist fest verbaut und kann nicht getauscht werden!

dem Zeitpunkt des ersten Batteriewarnsignals ist der Melder noch immer mindestens 30 Tage betriebsbereit und voll funktionsfähig!

Selbsttest mit automatischer Fehlermeldung

Der Rauchwarnmelder durchläuft periodisch einen Selbsttest und ist in der Lage, die Empfindlichkeit der Rauchmesskammer bei Verschmutzung automatisch nachzukalibrieren. Fällt die Auslöseempfindlichkeit des Melders unter eine erforderliche Mindestschwelle (z. B. durch übermäßige Verschmutzung der Rauchmesskammer), piept der Melder alle 40 Sekunden.

t sich die Fehlermeldung durch Reinigen des Melders nicht beseitigen, muss der Melder unverzüglich ausgetauscht werden (siehe Kapitelige und Wartung“)!

Modus akustisch visuell Hinweis
Normalzustand	-	LED blinkt alle 40 Sekunden	Melder in Betrieb
Schwache Batterie	Piepton ca. alle 40 Sekunden	LED blinkt alle 40 Sekunden	Melder austauschen
Test der Geräte-elektronik	1x pro Sekunde (3x), danach 1,5 Sekunden Pause	LED blinkt zeitgleich mit Alarmtönen
Alarm-Stumm-schaltung	-	LED blinkt alle 8 Sekunden	Stummschaltung für 5-15 Minuten
Alarmzustand	1x pro Sekunde (3x), danach 1,5 Sekunden Pause	LED blinkt zeitgleich mit Alarmtönen	Siehe Kapitel: „Verhalten im Alarmfall“
Sensorfehler	Piepton ca. alle 40 Sekunden	LED blinkt alle 40 Sekunden	Sensor gestört, Melder austauschen
Akustikfehler	-	LED blinkt 2x alle 40 Sekunden	Akustik gestört, Melder austauschen

Alarmzustand

Wird Brandrauch detektiert, ertönt ein lauter, pulsierender Alarmton und die LED blinkt zeitgleich in kurzen Abständen. Gehen Sie in diesem Fall wie im Kapitel „Verhalten im Alarmfall“ beschrieben vor.

Alarm-Stummschaltefunktion

Befindet sich der Melder im Alarmzustand, kann die akustische Alarmierung mittels Drücken der Prüf-/Stoptaste für 5-15 Minuten deaktiviert werden. Ist die Stummschaltefunktion aktiv, blinkt die LED ca. alle 8 Sekunden.

Anzeigen und Funktionen

Pflege und Wartung

Wird nach Ablauf der Stummschaltung immer noch Brandrauch in der Rauchmesskammer detektiert, ertönt der akustische Alarm erneut.

Betätigen Sie die Alarmstummschaltung nur, wenn Sie absolut sicher eine dursache ausschließen können!

Pflege und Wartung

Was tun bei Täuschungsalarmen?

Mögliche Ursachen für Täuschungsalarme sind: Schweiß- und Trennarbeiten, Löt- und sonstige Heißarbeiten, Säge- und Schleifarbeiten, Staub durch Baumaßnahmen bzw. Reinigungsarbeiten, extreme elektromagnetische Einwirkungen, Temperaturschwankungen, die zur Kondensation der Luftfeuchte im Melder führen, kleinste Insekten oder Blütenstaub.

Täuschungsalarm hervorrufenden Arbeiten im Umfeld des Melders, sollte dieser vorübergehend abgedeckt oder entfernt werden. Nach Abschluss der Arbeiten muss die ursprüngliche Funktionsbereitschaft noch zwingend wiederhergestellt und überprüft werden!

Reinigen

Gemäß der deutschen Anwendungsnorm DIN 14676 muss die Funktionsfähigkeit jedes installierten Rauchwarnmelders regelmäßig überprüft und durch Instandhaltungsmaßnahmen sichergestellt werden. Dies beinhaltet eine Inspektion mindestens einmal im Abstand von 12 ± 3 Monaten inklusive Wartung und Funktionsprüfung der Warnsignale.

Die Ergebnisse und Maßnahmen sind entsprechend zu dokumentieren.

• Verstaubte Melder müssen gereinigt werden. Staubablagerungen in den Luftschlitzen des Melders können abgesaugt werden.
• Falls erforderlich, kann der Staub mit einem Pinsel entfernt werden.
  • Die Oberfläche kann mittels eines leicht mit Seifenlauge angefeuchteten Tuches gereinigt werden.
• Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt!

Demontage, GewährleistungPfleg

Gerät nicht in der Spülmaschine reinigen!

- Benutzen Sie keine scharfen, spitzen, scheuernden, ätzende Reinigungsmittel, Chemikalien oder harte Bürsten!

Wartung

e elektronischen Bauteile jedes Rauchwarnmelders sind Alterungsprozessen unterworfen. Zudem verschmutzen Insektenschutzgitter und Rauchmesskammer unweigerlich im Laufe der Zeit.

- Lebensdauer des Gerätes: Der Rauchwarnmelder ist spätestens 10 Jahre + 6 Monate nach Produktionsdatum zu ersetzen.

Demontage

Um den Rauchwarnmelder zu

demontieren, nehmen Sie einen Schraubendreher und drücken ihn in die Montageöffnung. Drehen Sie

dann den Melder gegen den Uhrzeigersinn, um ihn aus der Halterung zu entfernen.

Gewährleistung

ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zum Verkaufszeitpunkt zurückzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird der Rauchwarnmelder nach Ermessen des Gewährleistungsgebers repariert oder ersetzt.

Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungszeit von 2 Jahren. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen. Von der Gewährleistung ausgeschlossen sind mitgelieferte oder fest eingebaute Batterien.

ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z. B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäße Anwendung, normalen Verschleiß oder durch Nichtbeachtung dieser Anleitung entstanden sind. Bei Geltendmachung eines Gewährleistungsanspruches ist dem zu beanstandenden

Gewährleistung, Entsorgung

Leistungs- / Konformitätserklärung

Produkt der originale Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufügen. Sollten Sie an dem Rauchwarnmelder einen Mangel feststellen, der beim Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahre bitte direkt an Ihren Verkäufer.

Entsorgung

Dieses Produkt enthält wertvolle Rohstoffe. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Elektrogeräte, Akkus und Batterien dürfen nicht über den Hausmüll entsorgt werden. Die Entsorgung muss gemäß Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE), bzw. gemäß Richtlinie 2006/66/EG über Batterien und Akkumulatoren sowie

Altbatterien und Altakkumulatoren erfolgen.

Bitte wenden Sie sich bei Rückfragen an die für die Entsorgung zuständige kommunale Behörde. Informationen zu Rücknahmestellen für Ihre Altgeräte erhalten Sie z.B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Entsorgungsunternehmen oder bei Ihrem Fachhändler.

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien und Kunststoffteile in die Wertstoff-Sammlung.

Leistungserklärung 2021RWM160

Dieser Rauchwarnmelder ist nach Verordnung EU 305/2011 als Bauprodukt geprüft und zertifiziert. Die Produktion wird durch regelmäßige und unabhängige Kontrollen auf unveränderte Einhaltung der gesetzlichen und normativen Vorgaben überwacht. Die Leistungserklärung finden Sie unter www.abus.com/Service/Leistungserklaerungen.

Konformitätserklärung

Hiermit erklärt ABUS August Bremicker Söhne KG, dass das Gerät RWM160 den Richtlinien 2014/30/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung kann unter [e-mail] angefordert werden.

Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. ®ABUS | D 58292 Wetter (Germany) www.abus.com

V2 | B22
