RWM160 - Système d'alarme ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de fumée photoélectrique
Marque	ABUS
Modèle	RWM160
Alimentation	Pile au lithium 3 V (scellée, non remplaçable)
Autonomie de la pile	10 ans (durée de vie du détecteur)
Pression acoustique	> 85 dB(A) à 3 m
Zone de couverture	Jusqu'à 40 m² par pièce
Température de fonctionnement	0 °C à 40 °C
Humidité relative	10 % à 90 % (sans condensation)
Dimensions (approximatives)	Diamètre env. 100 mm, hauteur env. 40 mm
Poids (approximatif)	Environ 150 g
Lieu de montage	Plafond, exclusivement en intérieur
Fonctions principales	Détection de fumée, alarme sonore, autodiagnostic, neutralisation temporaire, témoin LED
Indication de pile faible	Bip toutes les 40 secondes
Indication d'erreur capteur	Bip toutes les 40 secondes (remplacer le détecteur)
Neutralisation de l'alarme	5 à 15 minutes par appui sur le bouton
Entretien	Nettoyage par aspiration ou chiffon humide ; test fonctionnel régulier
Durée de vie du produit	10 ans + 6 mois après la date de production
Pièces détachées / Réparabilité	Pile scellée, appareil non ouvrable – remplacement complet nécessaire
Garantie	2 ans (hors pile)
Homologations	Conforme aux directives UE (305/2011, 2014/30/UE, 2011/65/UE)
Utilisation conforme	Détection de fumée dans habitations privées et véhicules de tourisme habitables

FOIRE AUX QUESTIONS - RWM160 ABUS

Comment installer le détecteur de fumée ABUS RWM160 ?

Fixez le socle de montage au plafond à l'aide des chevilles et vis fournies, puis enclenchez le détecteur en le tournant dans le sens des aiguilles d'une montre. Assurez-vous de respecter une distance d'au moins 50 cm par rapport aux murs, meubles ou lampes. Consultez le chapitre Montage et mise en service pour plus de détails.

Comment tester le bon fonctionnement du détecteur ?

Appuyez fermement sur le bouton d'essai/arrêt pendant au moins 3 secondes. L'alarme doit émettre 3 bips courts, une pause, puis répéter jusqu'à ce que vous relâchiez. Le voyant LED clignote en synchronisation. Ce test confirme le bon état de fonctionnement.

Que faire en cas de fausse alarme ?

Les fausses alarmes peuvent être causées par la vapeur, la poussière, la fumée de cuisson ou des insectes. Vous pouvez neutraliser temporairement l'alarme en appuyant sur le bouton d'essai/arrêt (5 à 15 minutes). Si la cause est une activité (travaux), couvrez ou retirez le détecteur, puis remettez-le en place après.

Comment nettoyer le détecteur de fumée ?

Aspirez ou soufflez la poussière des fentes d'aération. Nettoyez la surface avec un chiffon légèrement humide (eau savonneuse). Ne pas utiliser de produits abrasifs, ne pas immerger dans l'eau. Un nettoyage régulier maintient la sensibilité optimale.

Quelle est la durée de vie du détecteur et quand faut-il le remplacer ?

Le détecteur a une durée de vie de 10 ans + 6 mois après la date de production. Lorsque le signal d'avertissement de pile faible retentit (bip toutes les 40 secondes), remplacez-le immédiatement. La pile est scellée et ne peut pas être changée.

Le détecteur fonctionne-t-il en cas de panne de courant ?

Oui, le détecteur est alimenté par une pile au lithium interne. Il fonctionne indépendamment du réseau électrique, même en cas de coupure de courant.

Où ne pas installer le détecteur de fumée ?

N'installez pas le détecteur à l'extérieur, dans une cuisine (vapeurs), près de bouches d'aération, dans des pièces où la température est hors plage 0-40 °C, ou dans des endroits poussiéreux/gras. Évitez aussi les courants d'air et la lumière directe du soleil.

Que signifie le clignotement du voyant LED toutes les 40 secondes ?

C'est le fonctionnement normal : le voyant clignote toutes les 40 secondes pour indiquer que le détecteur est sous tension et opérationnel. En cas d'alarme ou de défaut, le rythme change (voir le tableau des témoins).

Comment désactiver temporairement l'alarme en cas de fumée non dangereuse ?

Appuyez sur le bouton d'essai/arrêt pendant l'alarme. Le signal sonore sera coupé pendant 5 à 15 minutes. Le voyant LED clignote toutes les 8 secondes en mode neutralisation. Utilisez cette fonction uniquement si vous êtes certain qu'il n'y a pas d'incendie.

Le détecteur est-il adapté aux personnes malentendantes ?

Le détecteur émet uniquement une alarme sonore (>85 dB). Les personnes malentendantes peuvent ne pas l'entendre. Il est recommandé d'utiliser des détecteurs avec signalisation optique supplémentaire (flash) pour une sécurité optimale.

MODE D'EMPLOI RWM160 ABUS

Dispositif d'alarme de fumée

Dispositif d'alarme de fumée

Manuel utilisateur Dispositif d'alarme de fumée

Veuillez lire attentivement ce mode d'emploi avant la mise en service! Les détecteurs de fumée contribuent à sauver des vies!

Conservez ces instructions pendant toute la durée de vie du produit.

Consignes de sécurité.... 37

Données techniques 38

Principe de fonctionnement et fonctionnalités 39

En cas d'alarme 39

Choix de l'emplacement 40

Montage et mise en service 42

Témoins et fonctions 44

Entretien et maintenance....46

Garantie 48

Élimination 48

Déclaration de performances 49

Déclaration de conformité....49

Indications au sujet du mode d'emploi

Chère cliente, cher client,

Nous sommes heureux que vous ayez choisi notre produit et nous vous remercions de votre confiance. Vous avez fait un bon choix.

Ce détecteur de fumée a été mis au point et fabriqué avec le plus grand soin afin de vous avertir à temps d'un risque d'incendie. Veuillez lire intégralement la notice et appliquer les indications en vue de bénéficier d'une efficacité optimale de l'appareil. La présente brochure fournit les instructions de montage et de maintenance.

Utilisation conforme

L'appareil doit uniquement être utilisé dans le but pour lequel il a été conçu et construit. Toute autre utilisation constitue une utilisation non conforme. Cet appareil ne doit être utilisé que pour les tâches suivantes :

• Détection du feu ou de la fumée dans des habitations privées
• Ce détecteur de fumée est homologué pour une utilisation dans les véhicules de tourisme habitables.

Limites de responsabilité

Vos droits sont limités à la réparation ou au remplacement de ce produit dans son état de livraison. ABUS décline toute responsabilité pour tous les préjudices spéciaux, secondaires ou consécutifs, y compris notamment les pertes de revenus, les pertes de bénéfices, les restrictions dans l'utilisation du logiciel, les pertes ou restaurations de données, les coûts d'équipements de remplacement, les périodes d'arrêt, les dommages matériels et les recours de tiers, du fait de recours contractuels, légaux ou en responsabilité civile liés à la garantie, nonobstant toutes autres dispositions de garantie limitées ou implicites légales; pour le cas où cette limite de garantie ne peut s'appliquer, la responsabilité d'Abus est limitée au prix d'achat du produit.

Le contenu de cette notice peut être modifié sans préavis.

©ABUS August Bremicker Söhne KG, 02/2022

Introduction | Contenu

Touche d'essai / arrêt

Sortie du son

Voyant (LED)

Tenez les emballages et les petites pièces hors de portée des enfants - risque d'étouffement.

- La totalité de l'emballage doit être retirée avant la mise en service de l'appareil.

Contenu

• Détecteur de fumée ABUS avec pile scellée - Notice d'utilisation - Accessoires de montage

Consignes de sécurité

Explication des symboles

Les symboles suivants sont utilisés dans la notice ou sur l'appareil :

Symbole Mot-clef Signification
	Danger Risques de blessure ou risques pour la santé.
	Danger	Risques de blessure ou risques pour la santé en raison de la tension électrique.
	Important	Risque de détérioration de l'appareil ou des accessoires.
	Remarque Informations importantes.

Informations concernant la pile

Ce produit contient une batterie fixe au lithium 3V. Les batteries fixes ne peuvent être remplacées ou retirées que par un personnel qualifié. N'utilisez pas le produit dans des environnements où il existe un risque d'explosion, par exemple à cause de liquides, de gaz ou de poussières inflammables. Ne jamais brûler le produit ! La batterie risque d'exploser dans l'incendie. Cela dégage en outre des substances toxiques

Ne pas stocker ou utiliser le produit dans des endroits où la température peut descendre en dessous de 0 °C ou dépasser +40 °C. N'exposez pas le produit au rayonnement direct du soleil pour une période prolongée !

La batterie n'est pas rechargeable et un changement de pile n'est pas nécessaire et techniquement impossible, car l'appareil ne doit pas être ouvert !

Fonctionnement Données techniques

Fonctionnement de l'appareil

Afin d'assurer le bon fonctionnement de l'appareil, veuillez respecter les points suivants :

• L'appareil ne doit pas être recouvert. • L'appareil ne doit pas être peint ou recouvert de tapisserie. - Vous ne devez en aucun cas ouvrir ou réparer l'appareil. En cas de non-respect, la garantie est caduque. - Lorsque l'appareil a subi une chute ou une autre détérioration, il ne doit plus être utilisé.

Données techniques

• Tension d'alimentation pile au lithium DC 3 V (scellée)

• Détection des fumées Technologie photoélectrique

• Le voyant de fonctionnement LED clignote env. toutes les 40 secondes

• Puissance absorbée 9,8 μA (∅ en veille) || 80 mA (∅ alarme)

• Température de service 0 à 40 °C

• Humidité relative de 10 % à 90 % (sans condensation)

• Pression acoustique > 85 dB(A) à 3 m

• Neutralisation de l'alarme 5-15 minutes

• Zone de couverture maximum 40 m2 à l'intérieur d'une pièce

• Lieu de montage Plafond (exclusivement dans les pièces intérieures)

Principe de fonctionnement et fonctionnalités

En cas d'alarme

Principe de fonctionnement et fonctionnalités

• Les gaz, les vapeurs, la lueur du feu et les flammes ne sont pas reconnus par le détecteur de fumée.
• Les personnes malentendantes peuvent éventuellement ne pas entendre l'alarme. Dans ce cas, il existe des détecteurs offrant une signalisation optique supplémentaire.
• Les rayonnements électromagnétiques très élevés peuvent affecter le fonctionnement du détecteur. N'installez donc pas le détecteur à proximité d'appareils émettant des rayonnements électromagnétiques ou à proximité d'aimants.
• Le détecteur de fumée fonctionne suivant un principe de détection optique (technologie photoélectrique) et possède une chambre de mesure dans laquelle sont mesurées les particules de fumées entrantes.
• Lorsque le seuil d'alarme est dépassé, l'appareil déclenche une alarme acoustique puissante.
• L'alarme cesse dès que la cellule de mesure ne contient plus de fumée.

En cas d'alarme

(1) Informez toutes les personnes présentes. (2) Aidez les enfants, les personnes handicapées, âgées ou malades. (3) Fermez derrière vous toutes les portes et fenêtres. (4) Quittez rapidement les lieux. (5) N'utilisez pas les ascenseurs. (6) Prévenez les pompiers : tél. 18 ou 112

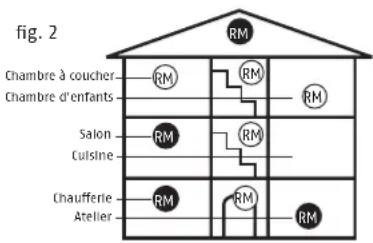

Choix de l'emplacement

Choix de l'emplacement

Pour constituer un équipement minimal, des détecteurs de fumées doivent être installés dans toutes RM les chambres à coucher, dans les chambres d'enfants et dans les couloirs servant d'issues de secours, toujours au centre de la pièce et exclusivement au plafond (pas d'installation murale) (fig. 2). Choisissez l'endroit le plus élevé, en respectant une distance minimale de 50 cm par rapport aux murs, aux meubles et aux lampes. Vous obtenez une installation optimale RM en installant également des appareils dans toutes les autres pièces et dans les cages d'escalier. Veuillez respecter les graphiques de cette notice.

Lieux où le détecteur ne doit pas être installé

• À l'extérieur (utilisation uniquement dans des pièces fermées);
• Dans les pièces où l'alarme peut être déclenchée par des phénomènes tels que vapeurs, condensation, fumée « normale », buées, poussière, saletés ou graisses;
• Près d'une ouverture de ventilation ou d'autres ouvertures similaires (courant d'air);
• Dans les locaux où la température peut chuter au-dessous de 0° C ou dépasser 40° C.

Choix de l'emplacement

Activation

Avant de mettre en service le détecteur de fumée, il est important de l'activer et de tester son bon fonctionnement.

• Le détecteur de fumée est monté sur son socle, et le produit émet un "bip", indiquant que le produit est activé avec succès.
• Appuyez fermement sur la bouton de test pendant au moins 3 secondes. L'alarme émet 3 bips courts, une pause de 1,5 seconde, puis répète l'opération jusqu'à ce que vous relâchiez le bouton. L'alarme peut retentir pendant quelques secondes après avoir relâché le bouton de test, indiquant que le produit peut être utilisé normalement.

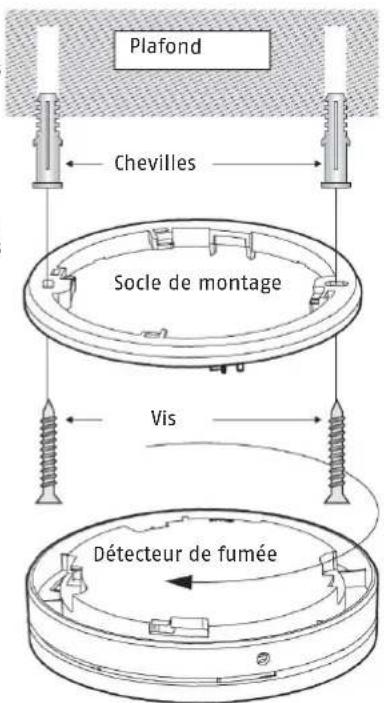

Montage et mise en service

Montage et mise en service

1. Positionnez le socle de montage à l'endroit souhaité et marquez les trous au travers du socle.
2. Percer les deux trous avec un foret de ∅ 5 mm.
3. Placez les deux chevilles.
4. Vissez le socle.
5. Fixez le détecteur de fumée sur son socle en le tournant dans le sens des aiguilles d'une montre.

Lorsque vous marquez remplacement des trous à percer, veillez bien à ce qu'ils ne correspondent pas à des lignes ou câbles électriques, à des canalisations ou à d'autres éléments d'installation importants.

-42--43-

Montage et mise en service

Mise en service

• Lorsque le détecteur de fumée est monté sur le socle et enclenché, il est alimenté en tension et donc activé.
• Lorsque le détecteur de fumée est détaché de son socle, les contacts avec la pile sont automatiquement déconnectés afin d'éviter les fausses alarmes.

État normal

Le voyant de contrôle LED sous le couvercle du boîtier clignote normalement toutes les 40 secondes environ et indique que le détecteur est en service.

Le détecteur de fumée est doté d'une fonction de gradation automatique dans les pièces sombres (mode nuit) pour éviter de perturber le sommeil.

Test de fonctionnement

Vérifiez régulièrement le bon fonctionnement du détecteur de fumée en appuyant (pendant environ 3 secondes) sur la touche d'essai/arrêt. L'alarme sonore retentit et le voyant LED « ALARME » clignote. Cela ne signifie pas que des fumées d'incendie sont présentes dans la pièce, mais confirme simplement le bon état de fonctionnement du détecteur.

Témoins et fonctions

Juste après l'installation, faites impérativement ce test de fonctionnement du détecteur. Nous recommandons en outre un contrôle à intervalles réguliers. Pour éviter des lésions auditives, veillez à maintenir une distance entre l'appareil et vous équivalant à la longueur d'un bras.

Signalisation acoustique et visuelle pile faible

Lorsque la tension d'alimentation du détecteur chute au-dessous d'une valeur prédéterminée, le détecteur l'indique par un signal d'avertissement sonore (toutes les 40 secondes). Lorsque le signal d'avertissement fin de vie retentit, le détecteur doit impérativement être remplacé par un nouveau détecteur. La pile du détecteur est scellée dans le détecteur et ne peut pas être remplacée.

À compter du premier signal d'avertissement, le détecteur reste totalement fonctionnel pendant une période d'au moins 30 jours.

Autodiagnostic et message d'erreur automatique

Le détecteur de fumée effectue périodiquement un autodiagnostic; il est en mesure de réétalonner automatiquement la sensibilité de la cellule de mesure en cas d'encrassement. Si la sensibilité de déclenchement du détecteur chute au-dessous d'un seuil minimal (par exemple en raison d'un encrassement exceptionnel de la cellule de mesure), le détecteur émet un bip sonore toutes les 40 secondes.

erreur ne peut pas être éliminée par un nettoyage du détecteur, il est ératif de le remplacer sans tarder (voir le chapitre « Entretien et maintenance »).

Témoins et fonctions

Mode signaux sonores signaux visuels Indication
État normal - Le voyant LED clig-		note toutes les 40 secondes	Détecteur en fonctionnement
Pile faible Bip env. toutes les 40 secondes		Le voyant LED clig-note toutes les 40 secondes	Remplacer le détecteur
Test de fonctionnement	1x par seconde (3x), puis pause de 1,5 seconde	Le voyant LED clignote de manière synchrone avec les signaux d'alarm
Neutralisation de l'alarme	-	Le voyant LED clignote toutes les 8 secondes	Neutralisation de l'alarme pendant 5-15 minutes
État d'alarme 1x par seconde (3x), puis pause de 1,5 seconde		Le voyant LED clignote de manière synchrone avec les signaux d'alarme	Voir le chapitre : « En cas d'alarme »
Erreur du capteur Bip env. toutes les 40 secondes		Le voyant LED clignote toutes les 40 secondes	Capteur perturbé, Remplacer le détecteur
Erreur d'acoustique	-	Le voyant LED clignote 2x toutes les 40 secondes	Acoustique perturbé, Remplacer le détecteur

État d'alarme

Si la fumée d'un incendie est détectée, une alarme sonore puissante et pulsante est déclenchée. Le voyant LED clignote de manière synchrone à intervalles brefs. Procédez dans ce cas comme indiqué au chapitre « En cas d'alarme ».

Témoins et fonctions Entretien et maintenance

Fonction neutralisation de l'alarme

Lorsque le détecteur est en état d'alarme, le signal sonore peut être coupé pour 5-15 minutes en appuyant sur la touche d'essai/arrêt.

Lorsque la fonction neutralisation de l'alarme est activée, le voyant LED clignote toutes les 8 secondes environ.

Après le délai de 5-15 minutes, si des fumées d'incendie sont toujours détectées dans la chambre de mesure, le signal sonore recommence.

N'activez la neutralisation de l'alarme que si vous avez la certitude qu'il n'existe pas de cause d'incendie.

Entretien et maintenance

Que faire en cas de fausses alarmes ?

Les causes possibles d'une fausse alarme sont les suivantes : travaux de soudage et de découpe, travaux de brasage et autres travaux à chaud, travaux de scliage et de ponçage, poussière de chantier et travaux de nettoyage, rayonnements électromagnétiques extrêmes, variations de la température provoquant une condensation de l'humidité de l'air dans le détecteur, petits insectes ou pollen.

sque vous réalisez à proximité du détecteur des travaux qui déclenchent des fausses alarmes, le détecteur peut être temporairement recouvert ou éloigné. Lorsque les travaux sont achevés, l'état normal fonctionnement doit impérativement être rétabli et contrôlé.

Nettoyage

Selon l'application de la norme DIN 14676 le fonctionnement du détecteur de fumée installé doit être régulièrement contrôlé et garantie par des mesures de maintenance. Cela comprend une inspection au moins une fois tous les 12 mois (à + ou - 3 mois), comprenant l'entretien et les tests fonctionnels des signaux sonores.

Les résultats et les actions doivent être documentées (archivées) en conséquence.

Entretien et maintenance Démontage, Garantie

• Les détecteurs poussièreux doivent être nettoyés. Les dépôts de poussière dans les fentes d'aération du détecteur peuvent être éliminés par aspiration ou soufflage.
• Si nécessaire, la poussière peut être éliminée à l'aide d'un pinceau.
• La surface peut être nettoyée à l'aide d'un chiffon légèrement imbibé d'eau savonneuse.

- Veillez bien à ce qu'il n'y ait pas d'infiltrations d'eau à l'intérieur de l'appareil. Ne pas nettoyer l'appareil au lave-vaisselle.

- Évitez l'utilisation de moyens de nettoyage tranchants, pointus, abrasifs, caustiques ou de brosses dures.

Maintenance

s composants électroniques d'un détecteur de fumée sont soumis au vieillissement. En outre, la grille pare-insectes et la cellule de mesure s'encrassent inévitablement au cours du temps.

- Durée de vie de l'appareil : Le détecteur de fumée doit être remplacé au plus tard 10 ans + 6 mois après la date de production.

Démontage

Pour démonter le détecteur de fumée, prenez un tournevis et entamez le dans la perforation de montage. Ensuite

tournez le détecteur de fumée vers la gauche et sortez le de la fixation.

Garantie

• Les produits ABUS sont conçus et fabriqués avec le plus grand soin et ils sont testés conformément aux règles en vigueur.
• La garantie ne porte que sur les vices de matériau ou de fabrication à la date de vente de l'appareil. En présence d'un vice avéré de matériau ou de fabrication, le

Garantie élimination

détecteur de fumée est réparé ou remplacé, selon l'appréciation du constructeur. - Dans ce cas, la garantie expire au terme de la période initiale de garantie de 2 ans. Tous les autres recours sont expressément exclus. - Les piles fournies ou intégrées sont exclues de la garantie. - ABUS décline toute responsabilité pour les vices et dommages causés par des facteurs extérieurs (transport, force violente exercée, erreurs de manipulation par exemple), par une utilisation non conforme, une usure normale ou le non-respect de la présente notice. - Afin d'exercer votre recours en garantie, il convient de joindre au détecteur de fumée faisant l'objet de la réclamation la preuve d'achat originale portant la date d'achat, ainsi qu'une brève description écrite du défaut. - Si vous constatez sur le détecteur de fumée un vice qui existait déjà lors de la vente, veuillez vous adresser directement à votre revendeur au cours des deux premières années.

Élimination

Ce produit contient des matières premières précieuses. À la fin de sa durée de vie, éliminez le produit conformément aux exigences légales applicables. Les appareils électriques, les piles rechargeables et les batteries ne doivent pas être éliminés avec les déchets ménagers. L'élimination doit être effectuée conformément à la directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE), ou à la directive 2006/66/CE relative aux piles et accumulateurs et aux déchets de piles et d'accumulateurs.

Pour toute question, veuillez contacter l'autorité locale responsable de la mise au rebut. Vous pouvez obtenir des informations sur les points de collecte de vos anciens appareils, par exemple auprès de l'administration communale ou municipale, des entreprises locales de collecte des déchets ou de votre revendeur spécialisé. Éliminez les emballages séparément selon leur nature.

Éliminez le carton-pâte et le carton avec le papier recyclé, les films et les pièces en plastique avec les matières recyclables.

- 4 8 - - 4 9 -

Déclaration de performances Déclaration de conformité

Déclaration de performances 2021RWM160

Ce détecteur de fumée a été testé et certifié conformément au règlement européen 305/2011 relatif aux articles de construction. La production est soumise à des contrôles normatives. Vous trouverez la déclaration de performances sur www. abus. com. Saisissez le type de détecteur (RWM160) dans la zone de recherche en haut à droite, puis cliquez sur downloads/téléchargements. Vous pouvez consulter la déclaration de performances en cliquant deux fois. Vous y trouverez en outre la fiche technique et la notice d'utilisation du détecteur de fumées.

Déclaration de conformité

ABUS August Bremicker Söhne KG déclare par la présente que l'appareil RWM160 est conforme aux directives 2014/30/UE et 2011/65/UE. Le texte intégral de la déclaration de conformité de l'UE peut être demandé à l'adresse info@abus. de

Nous nous réservons le droit de toutes modifications techniques.

Nous n'assumons aucune responsabilité pour des erreurs ou défauts d'impression éventuels. *ABUS | D-58292 Wetter (Germany) www. abus. com
