| Producttype | LCD-monitor |
| Merk | Velleman |
| Model | MONCOLHA5PN6 |
| Beeldschermtechnologie | TFT Active Matrix System (4:3) |
| Schermdiagonaal | 5,6 inch (14,2 cm) |
| Actief beeldschermgebied | 113 × 84,7 mm |
| Resolutie | 960 (H) × 234 (V) pixels |
| Aantal pixels | 225 000 |
| Backlight | CCFT |
| Video-ingang | Composite 1,0 Vpp / 75 Ω (RCA geel en rood) |
| Audio-ingang | RCA wit (kanaal 1) |
| Hoofdtelefoonaansluiting | Ja, 3,5 mm jack (schakelt luidspreker uit) |
| Ingebouwde luidspreker | Ja, 0,1 W / 8 Ω |
| Voeding monitor | 12 VDC ± 10% (via meegeleverde adapter) |
| Voeding afstandsbediening | 1 batterij CR2032 3 V (meegeleverd) |
| Vermogen | 7 W |
| Afmetingen (L × H × D) | 146 × 110 × 26 mm |
| Gewicht | 345 g |
| Bedrijfstemperatuur | -10 °C tot +40 °C |
| Opslagtemperatuur | -25 °C tot +80 °C |
| Belangrijkste functies | Instellingen helderheid, kleuren, contrast, volume; afstandsbediening met dempen, beeld omkeren, timer, AV-selectie, 16:9/4:3 formaat |
| Reiniging en onderhoud | Glasreiniger en zachte doek; nooit onderdompelen |
| Veiligheid | Alleen voor gebruik binnenshuis; niet gebruiken tijdens het rijden; installatie door gekwalificeerde technicus |
| Onderdelen en repareerbaarheid | Geen door gebruiker te repareren onderdelen; bestel onderdelen bij de dealer |
| Garantie | 24 maanden voor consumentenproducten (details in de handleiding) |
Veelgestelde vragen - MONCOLHA5PN6 VELLEMAN
Gebruikersvragen over MONCOLHA5PN6 VELLEMAN
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Monitor in PDF-formaat gratis! Vind uw handleiding MONCOLHA5PN6 - VELLEMAN en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MONCOLHA5PN6 van het merk VELLEMAN.

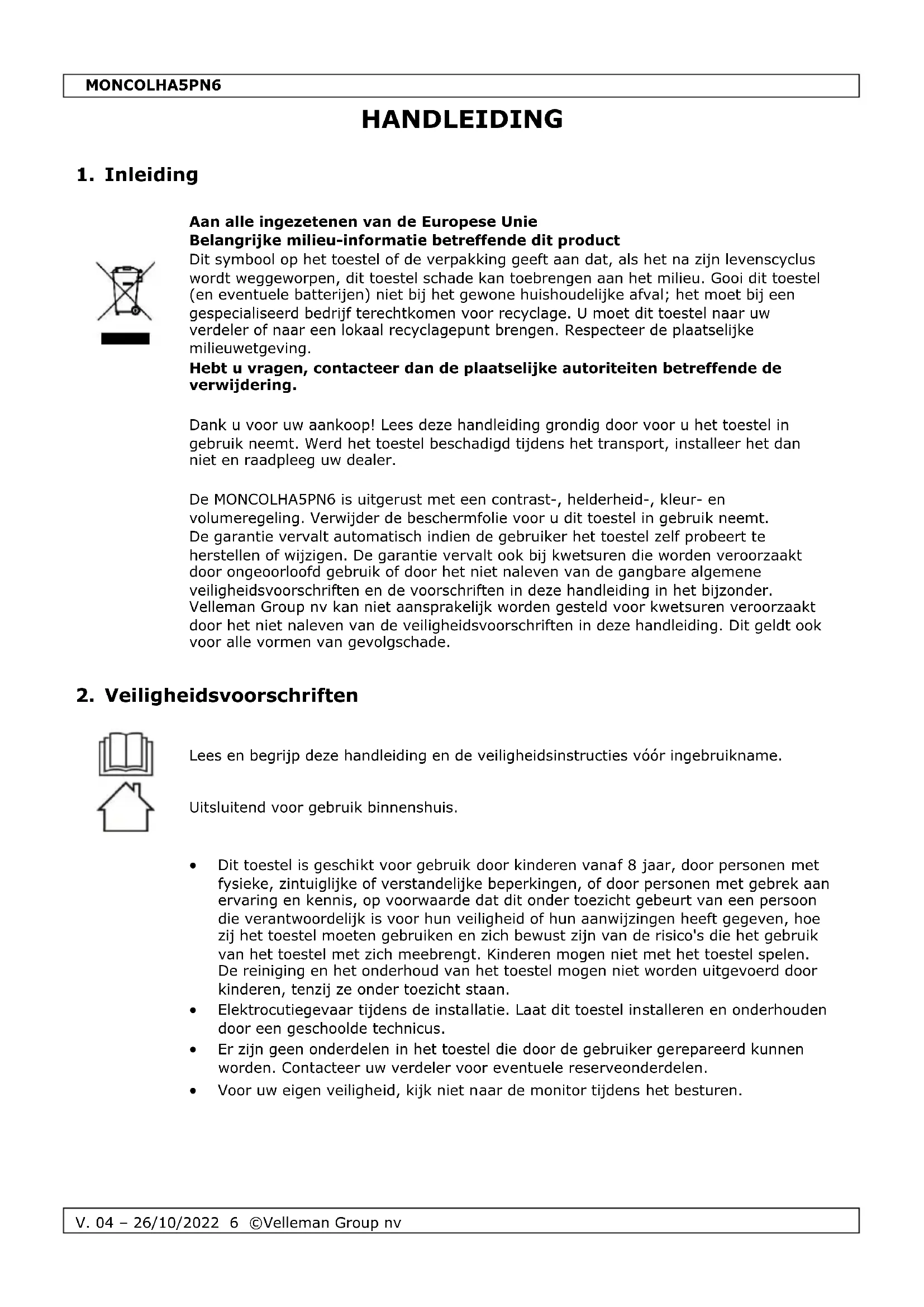

GEBRUIKSAANWIJZING MONCOLHA5PN6 VELLEMAN
Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product
Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het要去 bij een gespecialiseerd bedrijfterechtkomen voor recyclage. U要去 dit toestel maar uw verdeler ofaar een lokaal recyclagepunt brengen.Respecteer deplaatselijkke milieuuwetgeving.
Hebt u vragen, contacteer dan deplaatselijke autoriteiten betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installerer het dan Niet en raadpleeg uw dealer.
De MONCOLHA5PN6 is uitgerust met een contrast-, helderheid-, kleur- en volumeregeling. Verwijder de beschermfolie voor u dit toestel in gebruik neemt. De garantie vervalt automatisch indien de gebruiker het toestel zich probeert te herstellen of wijzigen. De garantie vervalt ook bij kwetsuren die worden veroorzaakt door ongeoorloofd gebruik of door het Niet naleven van de gangbare algemeneeiligheidsvoorschriften en de voorschriften in deze handleiding in het bijzonder. Velleman Group nv kan Niet aansprakelijk worden gesteld voor kwetsuren veroorzaakt door het Niet naleven van deeiligheidsvoorschriften in deze handleiding. Dit geldt ook voor alle vormen van gevolgschade.
2. Veiligheidsvoorschriften
Lees en begrijp deze handleiding en de veiligheidsinstrumenties vór ingebruikname.
Uitsluitend voor gebruik binnenshuis.
- Dit toestel is geschikt voor gebruik door kinderen vanaf 8aar, door personen met fysieke, zintuiglijke of verstandelijk beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe hij het toestel要去en gebruiken en zich bewust�n van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen Niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen Niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.
- Elektrocutiegevaarijdens de installment. Laat dit toestel installeren en onderhouden door een geschoolde technicus.
- Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd können worden. Contacteer uw verdeler voor eventuele reserveonderdelen.
- Voor uw eigien veiligheid, kijk Niet maar de monitor tijdens het besturen.
MONCOLHA5PN6
3. Algemene richtlijnen
- Raadpleeg de Velleman ^ service- en kwaliteitsgarantie anscheraan deze handleiding.
- Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht valt nicht onder de garantie.
- Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
- De garantie geldt nicht voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee houden.
- Noch Velleman Group nv noch+zijn verdeler kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) - van welke aard dan ook (financieel, fysisch...) voortvloeendi uit het bezit, gebruik of falen van dit product.
- Bewaar deze handleiding voor verdere raadpleging.
4. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
Voorpaneel
| 1 | “+” knop | de waarde verhogen |
| 2 | menuknop | om de verschillende regelingen te selecteren |
| 3 | “-” knop | de waarde verlagen |
| 4 | aan/uit-knop | toestel in-/uitschakelen |
| 5 | sensor voor afstandsbediening | |
| 6 | hoofdtelefoonaansluiting | |
Afstandsbediening
| 1 | aan/uit |
| 2 | mute |
| 3 | horizontal spiegelen/normaal |
| 4 | vertical spiegelen/normaal |
| 5 | volume omlaag |
| 6 | volume omhoog |
| 7 | menu |
| 8 | volgend kanaal |
| 9 | vorig kanaal |
| 10 | modus |
| 11 | parkeerhulplijnen |
| 12 | beeldscherm 16:9/4:3 |
| 13 | timer 0-240 min |
| 14 | AV-modus selecteren |
| 15 | resetten |
5. Aansluting
Verbind de meegeleverde kabel met de mini-DIN-stekker van de monitor:
gele RCA = video 1
rode RCA = video 2
witte RCA = audio in (enkel voor video 1 kanaal)
zwart = voeding (pin = +; ring = -)
6. Gebruik
Ga na of de video- en audio-ingangsaansluitingen correct zijn uitgevoerd.
Druk op 'MENU' om de regelingen wee ter te geben in deze volgorde:
Helderheid Kleur Contrast Links/rechts Omhoog/Omlaag Menu verlaten
Geef de waarden in met en .
De aan-uitknop schakelt het toestel in en uit - u hoeft de adapter Niet los te koppelen. Wanner u een hoofdtelefoon aansluit, worden de luidspreker automatisch uitgeschakeld.
7. Reiniging en onderhoud
Voor het reinigen of onderhoud:
- Trek de stekker uit het stopcontact.
- Laat het toestel afkoelen.
Reiniging
- Gebruik een glasreiniger en een zachte doek om de behuizing te reinigen.
Zorg ervoor dat alle onderdelen volledig droog zich voordat u het toestel opnieuw aansluit.
Dompel het toestel nooit onder in een vloeistof.
8. Technische specificaties
displaymodus. TFT Active Matrix System (4:3)
beeldschermgrootte 5.6"
actieve display 113 x 84.7 mm
resolutie 960 (H) x 234 (V)
aantal pixels 225000
achtergrondverlichting cold cathode filament tube
video-ingangssignaal 1.0 Vpp / 75 ohm (composiet videosignaal)
audio-ingangssignaal 1Vpp @ 10k Ω
audio-uitgangssignaal 0.5 W / 16 Ω
voeding monitor 12 VDC ± 10 %
voeding afstandsbediening 1 x 3 V CR2032-batterij (meegelev.)
verbruik .7 W
ingebouwde luidspreker. 0.1 W/8Ω
werktemperatuur. -10 °C tot +40 °C
opslagtemperatuur -25 °C tot +80 °C
afmetingen 146 x 110 x 26 mm
gewicht 345 g
Gebruik dit toestel enkel met originele accessoires. Velleman Group nv is nicht aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de LASTe versie van deze handledig, zie www.velleman.eu. De informatie in deze handleiding kan te allenijdere worden gewijzigd zonder voorafgaande kennisgeving.
© AUTEURSrecht
Velleman Group nv heeft het auteursrecht voor deze handleiding. Alle weltwijdre rechten voorbehonden. Het is Niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechtebbende.
MODE D'EMPLOI
1. Introduction
Velleman® service- en kwaliteitsgarantie
Velleman® heeft sinds+zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten ineer dan 85 landen. Al once producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkbepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan once producten op regelmatie tijdstempen een extra kwaliteitst controle, zowel door once eigien kwaliteitsafdeling als door externe gespecialiseerde organises. Mocht er ondanks这让veoorgen toch een probleem optreden, dan kunt u steeds een beroep doen op once waarborg (zie waarborgvoorwaarden).
Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):
-
Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
-
Indien de klacht gegrand is en een gratis reparatie of verranging van een articel onmogelijk is of indien de kosten hiervoor buiten verhouding zichen, kan Velleman® beslissen het desbeteffende articel te verrangen door een gelijkwaardig articel of de aankoopsom van het articel gedeelrijk of volledig terug te betalen. In that geval krijgt u een verrangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot eenaar na aankoop en
levering, of een verrangend product gegen 50% van de kostenprijs of terugbetaling van 50% bij ontdekking na eenaar tot 2aar.
Valt nicht onder waarborg:
- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook+zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.
- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zich aan veroudering door normala gebruik zoals bv. batterijen (zowel oplaadbare als Niet-oplaadbare, ingebouwd of verrangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).
- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.
- defectenveroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.
- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 maand).
- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.
- alle schade door wijzigingen, reparations of modifications uitgevoerd door derden zonder toestemming van Velleman®.
- Toestellen dieren ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zichn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijkke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foulomschrijving bij.
- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog een na of er geen voor de hand ligende reden is waarom het toestel Niet maar behoren werk (zie handleiding). Op deze wijze kutn u kosten enijd besparen. Denk eraan dat er ook voor Niet-defecte toestellen een kost voor controle aangerekend kan worden.
- Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.
- Elke commerciele garantie LAST deze rechten onverminderd.
