| Type de produit | Moniteur LCD |
| Marque | Velleman |
| Modèle | MONCOLHA5PN6 |
| Technologie d'affichage | TFT Active Matrix System (4:3) |
| Taille d'écran | 5,6 pouces (14,2 cm) |
| Zone d'affichage active | 113 × 84,7 mm |
| Résolution | 960 (H) × 234 (V) pixels |
| Nombre de pixels | 225 000 |
| Rétroéclairage | CCFT |
| Entrée vidéo | Composite 1,0 Vpp / 75 Ω (RCA jaune et rouge) |
| Entrée audio | RCA blanc (canal 1) |
| Prise casque | Oui, jack 3,5 mm (désactive le haut-parleur) |
| Haut-parleur intégré | Oui, 0,1 W / 8 Ω |
| Alimentation moniteur | 12 VCC ± 10 % (via adaptateur inclus) |
| Alimentation télécommande | 1 pile CR2032 3 V (incluse) |
| Consommation | 7 W |
| Dimensions (L × H × P) | 146 × 110 × 26 mm |
| Poids | 345 g |
| Température de fonctionnement | -10 °C à +40 °C |
| Température de stockage | -25 °C à +80 °C |
| Fonctions principales | Réglages luminance, couleurs, contraste, volume ; télécommande avec mise en sourdine, inversion image, minuterie, sélection AV, format 16:9/4:3 |
| Nettoyage et entretien | Nettoyant à vitres et chiffon doux ; ne jamais immerger |
| Sécurité | Usage intérieur uniquement ; ne pas utiliser en conduisant ; installation par un technicien qualifié |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur ; commander les pièces chez le revendeur |
| Garantie | 24 mois pour les produits grand public (conditions détaillées dans la notice) |
FOIRE AUX QUESTIONS - MONCOLHA5PN6 VELLEMAN
Questions des utilisateurs sur MONCOLHA5PN6 VELLEMAN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice MONCOLHA5PN6 - VELLEMAN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MONCOLHA5PN6 de la marque VELLEMAN.

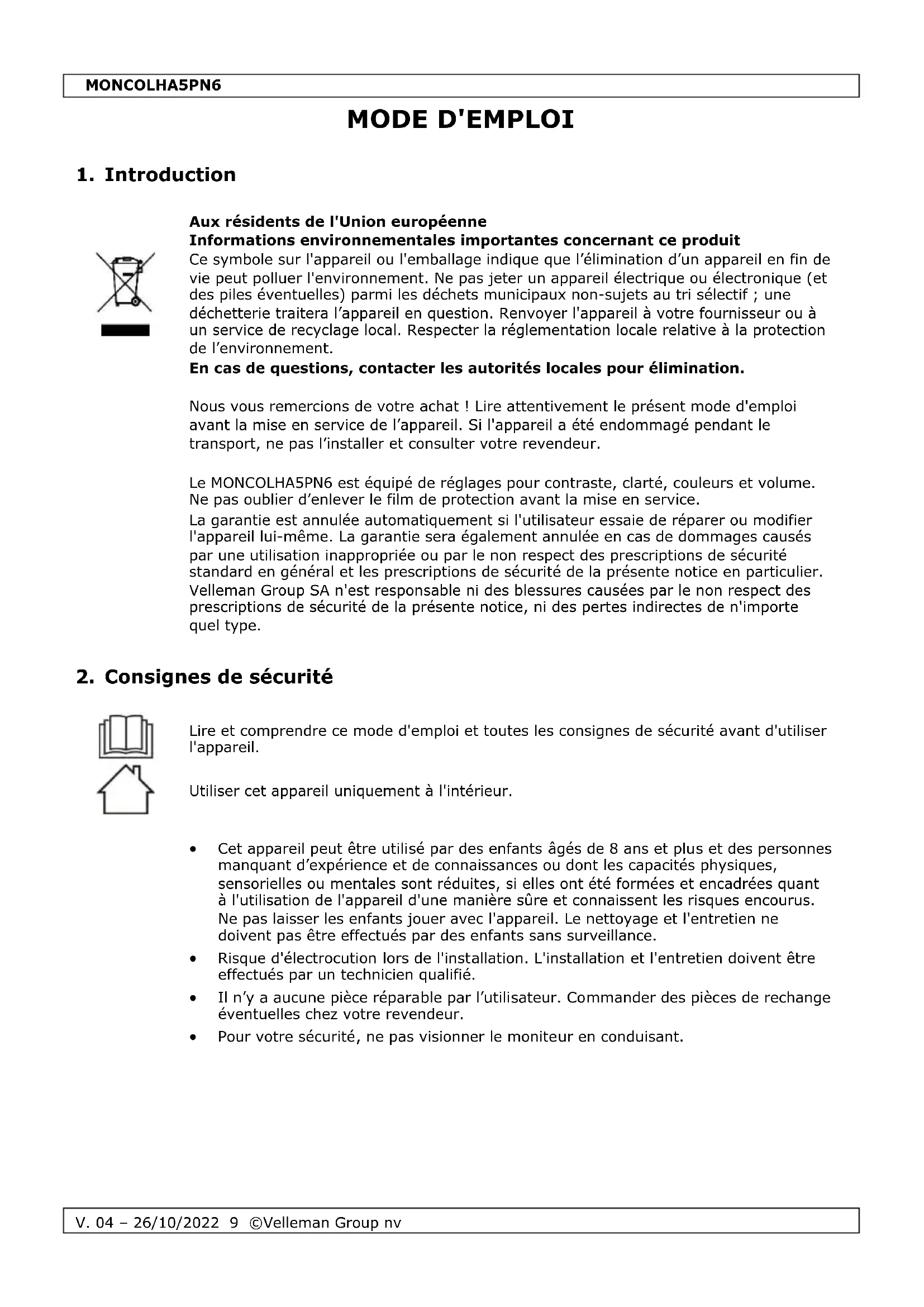

MODE D'EMPLOI MONCOLHA5PN6 VELLEMAN
Informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non-sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'instruire et consulter un libre revendeur.
Le MONCOLHA5PN6 est équipé de réglages pour contraste, clarté, couleurs et volume. Ne pas oublier d'enlever le film de protection avant la mise en service.
La garantie est annulée automatiquement si l'utilisateur essaye de réparer ou modifier l'appareil lui-même. La garantie sera également annulée en cas de dommages causés par une utilisation inappropriée ou par le non-respect des prescriptions de sécurité standard en général et les prescriptions de sécurité de la présente notice en particulier. Velleman Group SA n'est responsable ni des blessures causées par le non-respect des prescriptions de sécurité de la présente notice, ni des pertes indirectes de n'importe quel type.
2. Consignes de sécurité
Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.
Utiliser cet appareil uniquement à l'intérieur.
- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sure et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas été effectués par des enfants sans surveillance.
- Risque d'électrocution lors de l'installation. L'installation et l'entretien doivent être effectués par un technicien qualifié.
- Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.
- Pour votre sécurité, ne pas visionner le moniteur en conduisant.
3. Directives générales
- Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.
- Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
- La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
- Ni Velleman Group nv ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit. Garder ce mode d'emploi pour toute référence ultérieure.
4. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
Panneau frontal
| 1 | bouton "+" | augmentation des valeurs |
| 2 | bouton menu | sélection des réglages |
| 3 | bouton "-" | augmentation des valeurs |
| 4 | bouton d'alimentation | activation/désactivation de l'appareil |
| 5 | capteur de la télécommande | |
| 6 | connexion pour casque d'écoute | |
Telecommande
| 1 | bouton marche/arrêt |
| 2 | mise en sourdine |
| 3 | inverser horizontally/normal |
| 4 | inverser verticallement/normal |
| 5 | baisser le volume |
| 6 | augmenter le volume |
| 7 | menu |
| 8 | canal suivant |
| 9 | canal précédent |
| 10 | mode |
| 11 | lignes de guidage |
| 12 | écran 16:9/4:3 |
| 13 | minuterie 0-240 min |
| 14 | séléctionner le mode AV |
| 15 | réinitialiser |
5. Connexion
Connectez le câble inclus à la fiche mini-DIN du moniteur :
RCA jaune = entrée video1
RCA rouge = entrée vidéo2
RCA blanc = entrée audio (uniquement pour canal 1)
noir = alimentation (broche = + ; anneau = -)
6. Fonctionnement
Vérifier si les connexions d'entrée audio et vidéo ont été exécutées correctement.
Enfoncer MENU pour afficher les réglages dans l'ordre suivant :
Luminance → Couleurs → Contraste → Gauche/Droit → Haut/Bas → Quitter menu
MONCOLHA5PN6
Entrer les valeurs avec « » et « »
Le bouton POWER active/désactive le moniteur LCD; il n'y a pas besoin de déconnecter l'adaptateur.
Après connexion d'un casque d'écoute, le haut-parleur est désactivé.
7. Nettoyage et entretien
Avant tout nettoyage ou entretien :
- Débrancher le câble d'alimentation.
- Laisser refroidir l'appareil.
Nettoyage
Utiliser un nettoyant à vitres normal et un chiffon doux pour nettoyer le boîtier. S'assurer que toutes les pièces sont sèches avant de reconnecter l'appareil. - Ne jamais immerger l'appareil dans un liquide.
8. Spécifications techniques
mode d'affichage TFT Active Matrix System (4:3) dimensions d'écran 5.6" zone d'affichage active : 113 x 84.7 mm résolution 960 (H) x 234 (V) nombre de pixels 225000 rétroéclairage CCFT signal d'entrée vidéo : 1.0 Vpp / 75 ohms (signal vidéo composite) signal d'entrée vidéo : 1 Vpp @ 10k signal de sortie vidéo : 0.5 W / 16 Ω alimentation moniteur 12 VCC ± 10 % alimentation de la télécommande 1 x pile CR2032 de 3 V (incl.) consommation 7 W haut-parleur incorporé 0.1 W/8Ω température de service : -10 °C à +40 °C température de stockage : de -25 °C à +80 °C dimensions 146 x 110 x 26 mm poids 345g
N'employer cet appareil qu'avec des accessoires d'origine. Velleman Group ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.
Velleman Group nv est l'ayant-droit des droits d'auteur de ce mode d'emploi.
Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelconque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.
Garantie de service et de qualité velleman
Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).
Conditions générales concernant la garantie sur les produits grand public (pour l'ue)
- tout produit grand public est garantie 24 mois contre tout vice de production ou de matériel à partir du jour d'acquisition effective;
- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.
- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;
- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);
- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;
- t utilisation de l'appareil contraire aux prescriptions du fabricant;
- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrite dans la notice;
- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de Velleman Group nv; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
- Toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);
- Tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.
La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
