GEBRUIKSAANWIJZING VTSSC50N VELLEMAN

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

	Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, doopersonen met fysieke, zintuiglijke of verstandelijke beperkingen, ofdoor personen met gebrek aan ervaring en kennis, op voorwaardedat dit onder toezicht gebeurt van een persoon die verantwoordelijkis voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zijhet toestel moeten gebruiken en zich bewust zijn van de risico's diehet gebruik van het toestel met zich meebrengt.
	Lees en begrijp deze handleiding en de veiligheidsinstructies vóóringebruikname.
	Gebruik het toestel enkel binnenshuis. Bescherm het toesteltegen regen, vochtigheid en opspattende vloeistoffen. Plaats nooitobjecten gevuld met vloeistof op of naast het toestel.
	Trek de stekker uit het stopcontact wanneer het toestel niet ingebruik is of voordat u het toestel reinigt. Houd de voedingskabelaltijd vast bij de stekker en niet bij de kabel.Opgelet! Laat na het uitschakelen de voedingskabelaangesloten gedurende enkele minuten. Wanneer u het toesteluitschakelt, dan wordt de automatische koelfunctie geactiveerd enwordt koude lucht door het verwarmingselement geblazen. Ditbeschermt het toestel tegen materiële schade en verlengt delevensduur. Ontkoppel het toestel niet tijdens hetafkoelingsproces.De voedingskabel mag niet beschadigd zijn of ingekort worden.Waarschuwing!Indien de voedingskabel beschadigd is, dan moet deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam persoon vervangen worden om gevaar te voorkomen.De beschikbare netspanning mag niet hoger zijn dan de spanning vermeld in de specificaties achteraan de handleiding.Steek de stekker in een geschikt,geaardstopcontact.Elektrocutiegevaarbij het openen van de behuizing. Raak geen kabels aan die onder stroom staan om dodelijke elektrische schokken te vermijden. Open de behuizing niet zelf. Laat het onderhoud van het toestel over aan een vakman.Bedien het toestel nooit met natte handen.
	Gebruik dit toestel nooit in een elektronisch circuit onder spanning. Schakel eerst de voeding van het circuit uit en ontlaad alle condensatoren.
	Vermijd gebruik in de buurt van brandbare producten of explosieve gassen. Door de hitte kunnen brandbare stoffen ontvlammen, ook wanneer deze niet zichtbaar zijn. Gebruik enkel in een goed geventileerde ruimte.
	Bij verkeerd gebruik ontstaat brandgevaar.De schacht, de soldeerpunt, enz. nooit aanraken; u kunt ernstige brandwonden oplopen. Houd de soldeerpunt en warme lucht uit de buurt van het lichaam, kleding of ander brandbaar materiaal. Richt het toestel nooit op de ogen. Draag handschoenen en/of gebruik hittebestendig gereedschap, om brandwonden te voorkomen. Plaats na gebruik de soldeerbout altijd terug in de houder; Laat het toestel altijd afkoelen na gebruik en alvorens het op te bergen.Plaats het toestel op een vlak, stabiel en hittebestendig oppervlak.
	WAARSCHUWING! - Plaats het toestel in de houder wanneer u deze niet gebruikt. Laat het toestel niet onbeheerd achter wanneer het ingeschakeld is.
	Adem de vrijgekomen dampen nooit in. De gassen die tijdens het solderen ontstaan, zijn schadelijk. Soldeer daarom enkel in goed geventileerde ruimtes of onder een geschikte afzuiging. Gooi rookfilters en soldeerresidu weg volgens de plaatselijke milieuwetgeving.

• Gebruik de soldeerbout op een hittebestendig oppervlak.
• Plaats de soldeerbout na gebruik in de houder.
• Laat de soldeerbout op natuurlijke wijze afkoelen en dompel de soldeerbout nooit onder in water.

3. Eigenschappen

• manuele temperatuurregeling
• power-on aanduiding via LED
• met aan-uitschakelaar
- keramisch verwarmingselement
- met houder voor links- of rechtshandig gebruik
- standaard soldeerpunt (meegelev.): BITC50N2 (1,0 mm).

4. Gebruik

• Ga na of de werkspanning van het toestel compatibel is met de beschikbare netspanning voor u het toestel aansluit op het net.
• Ga na of het toestel niet werd beschadigd tijdens het transport.
• Gebruik de draaiknop op het voorpaneel om de gewenste temperatuur in te stellen.

5. Defecte punt: mogelijke oorzaken

• De punt is onvoldoende vertind.
• De punt is in contact gekomen met een vuile of droge spons of een oppervlak met een hoog zwavelgehalte.
• Contact met organische of chemische stoffen zoals plastic, silicone, vetten, enz.
• Onzuiverheden in het soldeer en/of soldeer met een te laag tingehalte.

Opmerking: Het verwarmingselement kan worden beschadigd bij temperaturen van meer dan 430 °C (806 °F).

6. Belangrijke opmerkingen

• Verwijder en reinig de punt na matig of intensief gebruik. U moet de punt dagelijks reinigen indien u het toestel elke dag gebruikt. Verwijder overtollig soldeer.
• De meegeleverde soldeerpunt is vervaardigd uit koper bekleed met ijzer. De levensduur blijft enkel optimaal indien u de punt gebruikt zoals het hoort.
• Vertin de punt voor u hem terug in de houder plaatst, voor u het toestel uitschakelt of indien u het toestel gedurende lange tijd niet zal gebruiken. Veeg de punt schoon met een natte spons voor u begint.
• De levensduur van de punt vermindert indien u te hoge temperaturen (400 °C of 750 °F) gebruikt.
• Duw niet te hard op de punt tijdens het solderen om beschadiging te vermijden.
• Gebruik geen vijlen of schurende materialen om de punt te reinigen.

7. Eerste gebruik

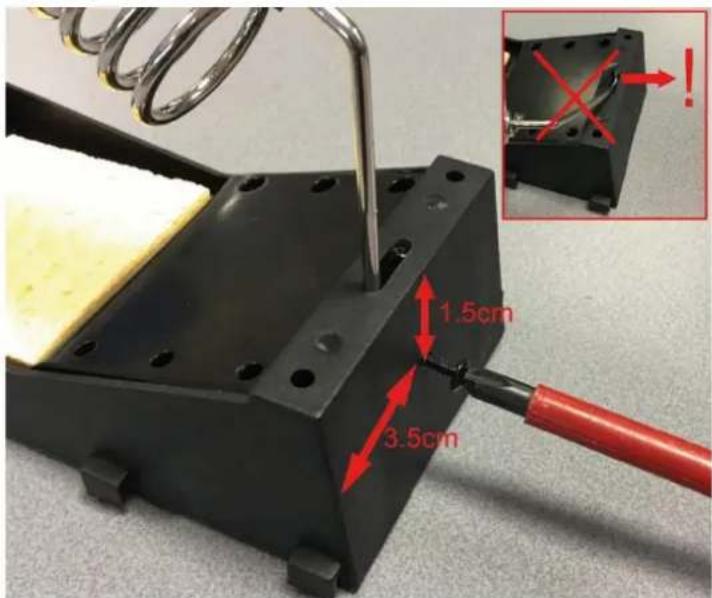

Bevestig de houder aan de basis zoals afgebeeld (incl. schroef).

8. Technische specificaties

max. vermogen van het verwarmingselement 48 W
voeding 230 V\~, 50 Hz
temperatuurbereik 150-420 °C
soldeerbout op laagspanning.... 24 V
gewicht 1.85 kg
afmetingen....160 x 120 x 95 mm (zonder houder en bout)
reservebits ...... BITC50N1, BITC50N3, BITC50N4

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden.

Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepallingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum. - Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
