MANUAL DE USUARIO VTSSC50N VELLEMAN

ESTACIÓN DE SOLDADURA CON ELEMENTO CALENTADOR CERÁMICO

LÖTSTATION MIT KERAMISCHEM HEIZELEMENT

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

	Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad.
	Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.
	Utilice el aparato sólo en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. Nunca ponga un objeto con líquido en el aparato.
	Desconecte el aparato siempre que no esté en uso o antes de limpiarlo o mantenerlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.Cuidado! Después de haber desconectado el aparato,deje conectado el cable de alimentación durante unos minutos. Después de haber desconectado el aparato, la función de enfriamiento se activará automáticamente soplando brevemente aire frío a través del tubo del elemento calentador. De esa manera se evitarán daños y se prolongará la duración de vida del elemento calentador. No desconecte el aparato de la red eléctrica durante el proceso de enfriamiento.No aplaste el cable de alimentación y protéjalo contra posibles daños.iAdvertencia! Un cable de alimentación dañado debe ser reemplazado por el distribuidor, un técnico u otra persona cualificada para evitar cualquier peligro.Asegúrese de que la tensión de red no sobrepase la tensión indicada en las especificaciones.Enchufe el aparato a una toma eléctrica adecuada puesta a tierra.Riesgo de descargas eléctricas al abrir la caja. Puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica. No intente abrir ni reparar el aparato usted mismo. La reparación debe llevarla a cabo un técnico cualificado.No maneje el aparato con las manos mojadas.
	Nunca utilice el aparato si el circuito está bajo tensión. Primero desconecte la alimentación del circuito y descargue todos los condensadores.
	No utilice el aparato cerca de productos inflamables o de gas explosivo. El calor podría hacer inflamar productos inflamables, incluso si no son visibles. Utilice el aparato sólo en un lugar aireado.
	Un uso incorrecto puede causar un incendio.No toque el soporte, la punta, etc. iRiesgo de quemaduras!Mantenga la punta y el aire caliente lejos del alcance del cuerpo, la ropa o materiales inflamables. No dirija el soldador a los ojos. Utilice guantes y/o herramientas resistentes al calor para coger el circuito impreso. Ponga el soldador en el soporte después del uso. Deje que el aparato se enfríe después del uso o antes de almacenarlo. iRiesgo de quemaduras! siempre deje que el aparato se enfríe uso almacenamiento.Ponga el aparato en una superficie de trabajo plana, estable y resistente al fuego.
	iADVERTENCIA! - Coloque el aparato en el soporte si no lo está utilizando. No lo deje nunca activado sin vigilancia.
	Nunca respire los humos de soldadura. Los vapores producidos durante la soldadura son nocivos. Trabaje siempre en un lugar bien ventilado o bajo un extractor de humo. Tire los residuos de soldadura y los filtros de humo al respetar la reglamentación local con respecto a la protección del ambiente.

• Utilice el soldador en una superficie resistente al calor.
• Ponga el soldador en un soporte después de cada uso.
• Deje que la punta se enfríe de manera natural y nunca sumérjala en agua.

3. Características

• ajuste manual de la temperatura
• indicador LED de encendido/apagado
• interruptor ON/OFF
• elemento calentador cerámico
• soporte para usar con la mano derecha o izquierda
• punta estándar (incl.): BITC50N2 (1,0 mm).

4. Funcionamiento

• Verifique si la tensión de funcionamiento del aparato es compatible con la tensión de red antes de conectar el aparato.
• Verifique si el aparato ha sufrido algún daño en el transporte antes de la puesta en marcha.
  • Active el aparato con el ajuste giratorio y seleccione la temperatura deseada.

5. Punta defectuosa: causas posibles

• La punta no está lo suficientemente estañada.
• La punta ha entrado en contacto con una esponja seca o sucia o con una superficie demasiado sulfurosa.
• La punta ha entrado en contacto con sustancias orgánicas o químicas como p. ej. plástico, grasa, siliconas, etc.
• Impurezas en la soldadura y/o soldadura con un contenido de estaño demasiado bajo.

Observación: Es posible dañar el elemento calentador si llega a temperaturas de más de 430 °C (806 °F).

6. Observaciones importantes

• Quite y limpie la punta después de cada uso intensivo o moderado. Limpie la punta cada día en caso de un uso diario. Elimine toda soldadura superflua.
• La punta incluida consta de un núcleo de cobre protegido por una capa de acero. La vida de la punta es mayor, si se usa correctamente.
• Estañe siempre la punta antes de colocarla en el soporte, antes de desconectar el aparato o durante un largo periodo de inactividad. Limpie la punta con una esponja húmeda antes de empezar.
• La duración de vida de la punta disminuirá al utilizar temperaturas > 400 °C (750 °F) durante largos períodos.
• No haga demasiada presión en la punta durante la soldadura para evitar daños.
• Evite el uso de limas y abrasivos al limpiar la punta.

7. Primer uso

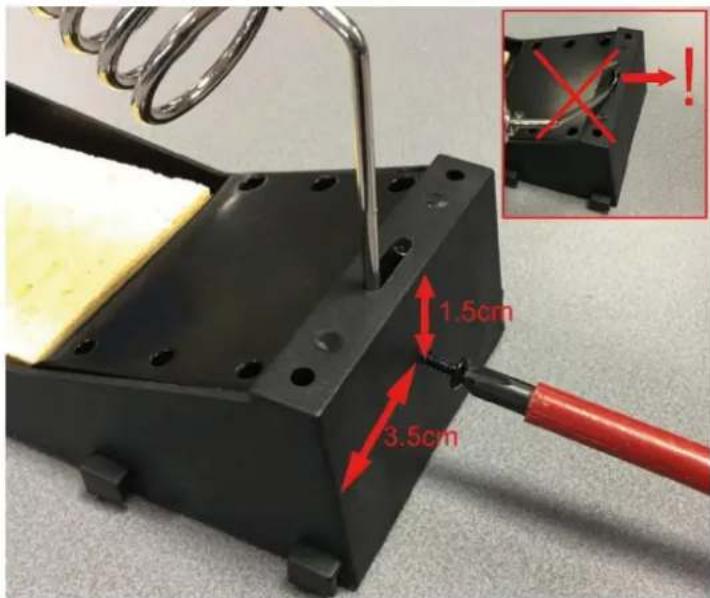

Fije el soporte en la base como ilustrado (tornillo incl.).

8. Especificaciones

potencia máx. del elemento calentador para el soldador 48 W
alimentación 230 V\~, 50 Hz
rango de temperatura 150-420 °C
soldador de baja tensión 24 V
peso 1.85 kg
dimensiones....160 x 120 x 95 mm (sin soporte ni soldador)
puntas de recambio ...... BITC50N1, BITC50N3, BITC50N4

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre

productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original).

Incluya también una buena descripción del fallo:

- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

- Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
