VTSSC50N - Schweißgerät VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Lichtbogenschweißgerät MMA (Schweißen mit umhüllter Elektrode)
Marke	Velleman
Modell	VTSSC50N
Abmessungen (L x B x H)	310 x 130 x 250 mm (geschätzt)
Gewicht	4,5 kg (geschätzt)
Stromversorgung	230 V ~ 50/60 Hz, 16 A
Schweißstrom	20 - 100 A (geschätzt)
Einschaltdauer	Ca. 10% bei 100 A (geschätzt)
Elektrodendurchmesser	1,6 bis 3,2 mm (geschätzt)
Leerlaufspannung	Ca. 56 V (geschätzt)
Kühlung	Zwangsbelüftung
Schutzart	IP21S (geschätzt)
Isolationsklasse	F (geschätzt)
Hauptfunktionen	MMA-Schweißen, Stromeinstellung, Überhitzungsschutz, LED-Anzeigen
Wartung und Reinigung	Regelmäßig entstauben, Anschlüsse prüfen, verschlissene Teile ersetzen
Sicherheit	Überhitzungsschutz, interne Sicherung, Masseklemme mit Kabel
Ersatzteile und Reparierbarkeit	Elektroden, Kabel, Masseklemmen, Elektrodenhalter, Lüfter
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar, kostenloser Download auf notice-facile.com

Häufig gestellte Fragen - VTSSC50N VELLEMAN

Wie hoch ist die Versorgungsspannung des Velleman VTSSC50N?

Das Gerät arbeitet mit einer Spannung von 230 V ~ 50/60 Hz und einer Sicherung von 16 A.

Welche Elektrodentypen kann ich verwenden?

Sie können umhüllte Elektroden mit einem Durchmesser von 1,6 bis 3,2 mm zum MMA-Schweißen verwenden.

Wie stelle ich den Schweißstrom ein?

Drehen Sie den Einstellknopf an der Vorderseite, um den Schweißstrom zwischen ca. 20 und 100 A anzupassen.

Was tun, wenn die LED für den Überhitzungsschutz leuchtet?

Die LED zeigt eine Überhitzung an. Stoppen Sie das Schweißen und lassen Sie das Gerät etwa 10 Minuten abkühlen, bevor Sie fortfahren.

Kann ich mit diesem Gerät Edelstahl schweißen?

Ja, mit geeigneten Elektroden für Edelstahl kann der VTSSC50N Edelstahl sowie Baustahl schweißen.

Wie warte ich das Schweißgerät?

Entstauben Sie regelmäßig die Lüftungsöffnungen und überprüfen Sie den Zustand der Kabel und Klemmen. Ersetzen Sie verschlissene Teile bei Bedarf.

Wie lang sind die mitgelieferten Kabel?

Die Schweißkabel sind jeweils ca. 2 Meter lang (Elektrodenhalter und Masseklemme).

Ist das Gerät mit einem Überlastschutz ausgestattet?

Ja, es verfügt über eine interne Sicherung und einen Überhitzungsschutz, der die Stromversorgung bei Überhitzung automatisch unterbricht.

Wo kann ich die vollständige Anleitung herunterladen?

Die Anleitung steht als kostenloser PDF-Download auf notice-facile.com in mehreren Sprachen zur Verfügung.

Welches Zubehör wird für dieses Modell empfohlen?

Wir empfehlen die Verwendung von hochwertigen Elektroden, einer Schweißmaske mit geeignetem Filter und Schutzhandschuhen.

BEDIENUNGSANLEITUNG VTSSC50N VELLEMAN

BEDIENUNGSANLEITUNG 15

INSTRUKCJA OBSŁUGI 18

MANUAL DO UTILIZADOR 22

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach

seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
	Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.
	Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.Achtung! Ziehen Sie den Netzstecker nach dem Ausschalten der Station nicht direkt aus der Steckdose. Wenn Sie das Gerät ausschalten, dann wird die automatische Kühlfunktion aktiviert und wird kalte Luft durch das Rohr des Heizelements geblasen. Dies schützt das Heizelement vor Schäden und verlängert die Lebensdauer. Ziehen Sie den Netzstecker nicht aus der Steckdose, wenn die automatische Kühlfunktion aktiviert ist.
	Achten Sie darauf, dass die Netzleitung nicht gequetscht werden kann.Achtung! Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen.Stellen Sie sicher, dass die in der Bedienungsanleitung angegebene Netzspannung (siehe 'Technische Daten') der Spannung Ihrer örtlichen Stromversorgung entspricht. Stecken Sie den Netzstecker in eine geerdete Steckdose.Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Versuchen Sie niemals, selbst das Gerät zu öffnen oder zu demontieren. Die Reparation darf nur von einer Fachkraft durchgeführt werden. Bedienen Sie das Gerät nicht mit nassen Händen.
	Verwenden Sie das Gerät nie, wenn der elektronische Kreis unter Spannung steht. Schalten Sie zuerst die Stromversorgung des Kreises ab und entladen Sie alle Kondensatoren.
	Halten Sie genügend Abstand zu brennbaren oder leicht entflammbaren Gegenständen ein. Hitze kann dafür sorgen, dass brennbare Stoffe sich entzünden, auch wenn diese nicht sichtbar sind. Verwenden Sie das Gerät nur in gut belüfteten Räumen.
	Bei falscher Anwendung entsteht Brandgefahr.Fassen Sie nie den Ablageständer, die Lötzspitze usw. an. Verbrennungsgefahr! Halten Sie die Spitzen und warm Luft von allen Körperteilen, Kleidung oder anderen entflammbaren Materialien fern. Richten Sie das Gerät niemals auf die Augen. Tragen Sie Handschuhe und/oder verwenden Sie hitzebeständige Werkzeuge, um Brandwunden zu vermeiden. Legen Sie den Lötkolben während Lötpausen immer im Ablageständer ab. Lassen Sie das Gerät nach Gebrauch und bevor Sie es aufbewahren immer vollständig abkühlen.Platzieren Sie das Gerät auf einer ebenen, stabilen und nicht-brennbaren Oberfläche.

ACHTUNG! - Stecken Sie den Lötkolben immer in den Ablageständer, wenn Sie ihn nicht benötigen. Lassen Sie das Gerät in Betrieb nie unbeaufsichtigt zurück.

Atmen Sie Lötdämpfe niemals ein. Die während dem Löten entstandenen Lötdämpfe sind gesundheitsschädlich. Lötarbeiten sollte man deshalb in gut belüfteten Räumen oder unter einem geeigneten Abzug (Lötdampfabsorber) durchführen. Entsorgen Sie Lötrückstände und Filter gemäß den örtlichen Umweltvorschriften.

• Verwenden Sie den Lötkolben auf einer hitzebeständigen Oberfläche.
• Stecken Sie den Lötkolben nach Gebrauch in den Ablageständer.
• Lassen Sie die Spitze auf natürlicher abkühlen und tauchen Sie den Lötkolben nie in Wasser ein.

3. Eigenschaften

• manuelle Temperaturregelung
- LED-Anzeige ON
• mit EIN/AUS-Schalter
- keramisches Heizelement
- mit Ständer für rechtshändigen oder linkshändigen Gebrauch
- Standardspitze (mitgeliefert): BITC50N2 (1,0 mm).

4. Anwendung

• Überprüfen Sie ob die Betriebsspannung mit der verfügbaren Netzspannung kompatibel ist, ehe das Gerät anzuschließen.
• Überprüfen Sie ob das Gerät während des Transports nicht beschädigt wurde.
• Verwenden Sie den Drehschalter in der Frontplatte um die gewünschte Temperatur einzustellen.

5. Defekte Lötspitze: mögliche Ursachen

• Die Spitze ist nicht ausreichend verzinnt.
- Die Spitze ist mit einem trockenen oder schmutzigen Schwamm oder Tuch oder einer Oberfläche mit einem hohen Schwefelgehalt in Kontakt gekommen.
- Kontakt zwischen der Spitze und organischen oder chemischen Substanzen wie Plastik, Silikon, Fett usw.
- Unreinheiten im Lötzinn und/oder Lötzinn mit einem niedrigen Zinngehalt.

Bemerkung: Der Heizkörper kann bei Temperaturen über 430 °C (806 °F) beschädigt werden.

6. Wichtige Bemerkungen

• Entfernen und reinigen Sie die Lötspitze nach mäßiger oder intensiver Anwendung. Reinigen Sie die Lötspitze täglich wenn Sie das Gerät jeden Tag verwenden. Entfernen Sie überflüssiges Lötzinn.
• Die mitgelieferte Lötspitze besteht aus einem kupfernen Kern, der von einer Stahlschicht geschützt wird. Die Lebensdauer bleibt nur optimal wenn Sie die Lötspitze korrekt verwenden.
• Verzinnen Sie die Lötspitze ehe sie zurück in den Ablageständer zu stellen, ehe das Gerät auszuschalten oder wenn Sie das Gerät während langer Zeit nicht verwenden. Säubern Sie die Lötspitze mit einem nassen Schwamm ehe Sie anfangen.
• Die Lebensdauer der Lötspitze verringert sich wenn Sie zu hohe Temperaturen (400 °C oder 750 °F) verwenden.
• Drücken Sie während des Lötens nicht zu hart um Beschädigungen der Lötspitze zu vermeiden.
• Verwenden Sie keine Feilen oder Scheuermittel um die Lötspitze zu reinigen.

7. Erste Inbetriebnahme

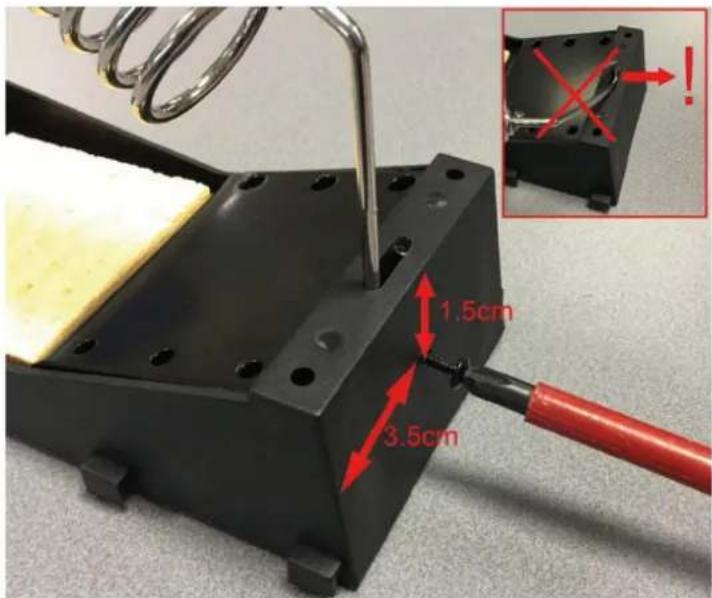

Befestigen Sie die Halterung an der Basis, wie abgebildet (Schrauben im Lieferumfang enthalten).

8. Technische Daten

max. Leistung vom Heizelement für Lötkolben 48 W

Stromversorgung.... 230 V\~, 50 Hz

Temperaturbereich 150-420 °C

Lötkolben mit niedriger Spannung 24 V

Gewicht....1.85 kg

Abmessungen 160 x 120 x 95 mm (ohne Ständer und Lötkolben)

Ersatzlötspitzen...... BITC50N1, BITC50N3, BITC50N4

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür

unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder

Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
