GEBRUIKSAANWIJZING MON7T1 VELLEMAN

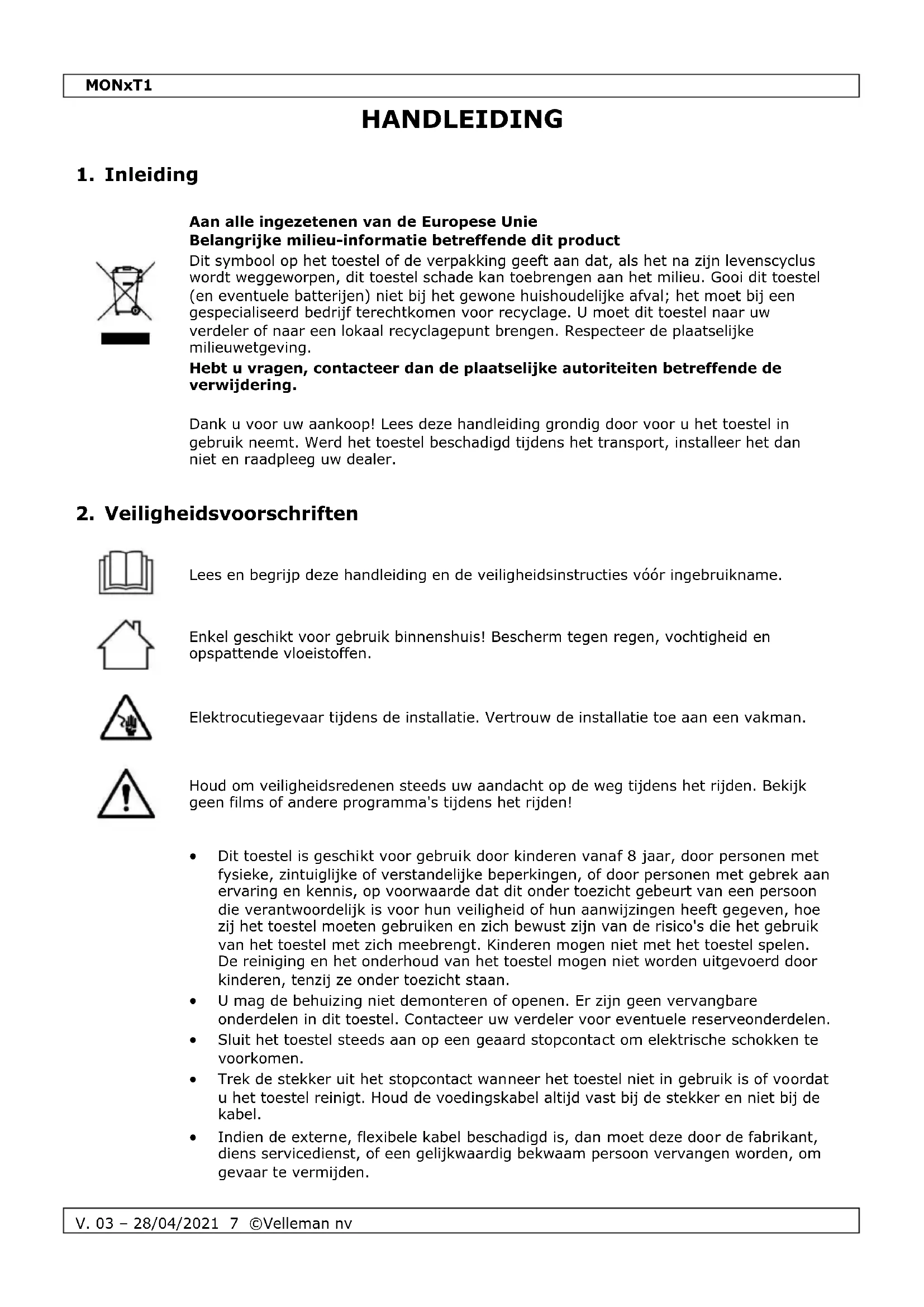

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Enkel geschikt voor gebruik binnenshuis! Bescherm tegen regen, vochtigheid en opspattende vloeistoffen.

Elektrocutiegevaar tijdens de installatie. Vertrouw de installatie toe aan een vakman.

Houd om veiligheidsredenen steeds uw aandacht op de weg tijdens het rijden. Bekijk geen films of andere programma's tijdens het rijden!

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

• U mag de behuizing niet demonteren of openen. Er zijn geen vervangbare onderdelen in dit toestel. Contacteer uw verdeler voor eventuele reserveonderdelen.

• Sluit het toestel steeds aan op een geaard stopcontact om elektrische schokken te voorkomen.

• Trek de stekker uit het stopcontact wanneer het toestel niet in gebruik is of voordat u het toestel reinigt. Houd de voedingskabel altijd vast bij de stekker en niet bij de kabel.

• Indien de externe, flexibele kabel beschadigd is, dan moet deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam persoon vervangen worden, om gevaar te vermijden.MONxT1

• Plaats de kabels zodanig dat niemand erop kan trappen of erover kan vallen of struikelen, vooral bij de stekker en het punt waar de kabel het toestel verlaat.

3. Algemene richtlijnen

• Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

• Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch…) voortvloeiend uit het bezit, gebruik of falen van dit product.

• Bewaar deze handleiding voor verdere raadpleging.

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

blauw achteruitrijlamp

Laat de monitor aansluiten door een geschoold technicus.

• Kies een geschikte montageplaats. Zorg dat het zicht van de bestuurder niet wordt belemmerd indien u de monitor in de wagen monteert.

• Plaats de montagebeugel en bevestig de monitor aan de beugel met behulp van de schroef of installeer de monitor in een hoofdsteun met behulp van het meegeleverde frame. Raadpleeg een professional in geval van problemen. Velleman nv is niet aansprakelijk voor schade aangericht aan het interieur van het voertuig.

• Verbind de aansluiting [8] aan de monitor.

• Koppel een camera/video/dvd-speler... (niet meegeleverd) aan de video-ingang [1][2]. Zorg dat de motor uitgeschakeld is. Koppel de audio-uitgang aan de audio- ingangen [3][4].

• Koppel de rode voedingskabel [5] aan het +12 VDC circuit van de wagen. Zorg ervoor dat de aansluitkabel niet wordt gevoed (verwijder de zekering).

• Koppel de zwarte kabel [6] aan de aarding van de wagen.

• De monitor kan automatisch ingeschakeld worden wanneer de wagen in achteruit gezet wordt. Koppel hiervoor de blauwe kabel [7] aan het achteruitrijdcircuit van de wagen. Zorg ervoor dat de aansluitkabel niet wordt gevoed (verwijder de zekering). Sluit de achteruitrijdcamera aan video-ingang AV2 [2].

• Voed het circuit (plaats de zekeringen).

• Schakel de monitor in met de aan-uitschakelaar op de monitor [G] of op de afstandsbediening ( ). Bij gebruik van de monitor als achteruitrijdhulp zal de monitor automatisch uitschakelen.

• Selecteer het videokanaal (AV1 of AV2) met de videotoets op de monitor [F] of op de afstandsbediening.

• Druk op de modustoets op de afstandsbediening (MODE SELECT) en selecteer het formaat: 16:9 of 4:3.

• Druk op de menutoets [C] op de monitor of afstandsbediening om het instelmenu weer te geven. Verplaats de cursor met de menutoets [C]; wijzig de waarden met [D] of [B] (gebruik of op de afstandsbediening).

menuoptie instelling waarde

MODUS beeldformaat 16:9 of 4:3

TCON beeldrichting LD = normaal RD = horizontaal gespiegeld RU = verticaal gespiegeld LU = horizontaal + verticaal gespiegeld

(*) Stel hetzelfde kanaal in op de hoofdtelefoon (MONT/HP, niet meegeleverd). IR1 = kanaal A, IR2 = kanaal B.

7. Reiniging en onderhoud

Voor het reinigen of onderhoud:

1. Trek de stekker uit het stopcontact.

2. Laat het toestel afkoelen.

• Gebruik een glasreiniger en een zachte doek om de behuizing te reinigen.

• Gebruik een zachte, vochtige doek om de monitor te reinigen. Druk niet te hard op het beeldscherm.

• Gebruik geen schuurmiddelen of oplosmiddelen.MONxT1

OSD-functies .............. beeldinversie op horizontale/verticale as, instellingen en volume

OSD-functies .............. beeldinversie op horizontale/verticale as, instellingen en volume

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.MONxT1
