Produkttyp	TFT-Monitor für Fahrzeuge
Marke	Velleman
Modell	MON7T1
Bildschirmgröße	7 Zoll (17,78 cm)
Auflösung	800 x 480 Pixel
Bildschirmtyp	TFT-Aktivmatrix
Bildformat	16:9 oder 4:3 (wählbar)
Videoeingänge	2 x RCA (AV1, AV2) – 1,0 Vss / 75 Ω
Audioeingänge	RCA links + rechts
Stromversorgung	12 VDC ±10 % (max)
Leistungsaufnahme	max. 12 VDC
Abmessungen (B x H x T)	173 x 115 x 20 mm
Gewicht	0,360 kg
OSD-Funktionen	Einstellungen Helligkeit, Kontrast, Farbe, Bildinvertierung, Format, Sprache
Fernbedienung	Ja, inklusive CR2025-Batterie
Montage	Halterung oder Kopfstützen-Cassette
Verwendungszweck	Fahrzeuginnenraum, Rückfahrüberwachung
Garantie	24 Monate (Haushaltsgebrauch)

Häufig gestellte Fragen - MON7T1 VELLEMAN

Wie installiere ich den Monitor in meinem Fahrzeug?

Überlassen Sie die Installation einem qualifizierten Techniker. Montieren Sie die Halterung oder verwenden Sie die Kopfstützen-Cassette. Schließen Sie das rote Kabel (+12 VDC) und das schwarze Kabel (Masse) an. Für die Rückfahrfunktion verbinden Sie das blaue Kabel mit dem Rückfahrlicht.

Welche Stromversorgung soll für den Monitor verwendet werden?

Der Monitor arbeitet ausschließlich mit 12 VDC ±10 %. Schließen Sie ihn an das elektrische System des Fahrzeugs an (Klemme +12 V und Masse). Keine ungeregelte externe Batterie verwenden.

Wie schließe ich eine Rückfahrkamera an?

Schließen Sie die Kamera an den Videoeingang AV2 (gelbes RCA [2]) an. Verbinden Sie das blaue Kabel des Monitors mit der Rückfahrlicht-Stromversorgung. Der Monitor schaltet sich automatisch ein, wenn der Rückwärtsgang eingelegt wird.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die CR2025-Batterie (im Lieferumfang enthalten). Stellen Sie sicher, dass der IR-Empfänger am Monitor nicht blockiert ist. Wählen Sie denselben IR-Kanal (IR1 oder IR2) im OSD-Menü, wenn Sie einen IR-Kopfhörer verwenden.

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie MENU, navigieren Sie mit MENU, ändern Sie die Werte mit ▲/▼. Die Optionen sind BRIGHT (0-40), CONTRAST (0-40) und COLOR (0-40).

Kann ich das Bild für eine Spiegelinstallation umkehren?

Ja, im OSD-Menü stellen Sie die Option TCON ein: LD (normal), RD (horizontal gespiegelt), RU (vertikal gespiegelt) oder LU (beide gespiegelt).

Wie reinige ich den Monitorbildschirm?

Trennen Sie die Stromversorgung und lassen Sie ihn abkühlen. Verwenden Sie ein weiches, feuchtes Tuch (kein scheuerndes Reinigungsmittel). Reinigen Sie das Gehäuse mit einem handelsüblichen Glasreiniger.

Kann der Monitor auch zu Hause verwendet werden?

Nein, er ist ausschließlich für den festen Einbau in ein Fahrzeug (12 VDC) ausgelegt. Nicht ohne geeigneten Wandler am Stromnetz verwenden.

Was tun bei Fehlfunktion?

Überprüfen Sie Kabel, Sicherungen und die Fernbedienungsbatterie. Lesen Sie die Anleitung. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler. Öffnen Sie nicht das Gehäuse: Keine vom Benutzer reparierbaren Teile.

Wie ist die Garantie für dieses Produkt?

Die Garantie beträgt 24 Monate für den Haushaltsgebrauch (6 Monate für gewerbliche Nutzung). Sie deckt Herstellungsfehler ab. Schäden durch unsachgemäße Verwendung sind nicht abgedeckt.

BEDIENUNGSANLEITUNG MON7T1 VELLEMAN

BEDIENUNGSANLEITUNG 19

INSTRUKCJA OBSŁUGI 23

MANUAL DO UTILIZADOR 27

MANUALE D'USO 31

MON7T1: 7"

MON9T1: 9"

CE

A B C D E F G MENU MODE POWER


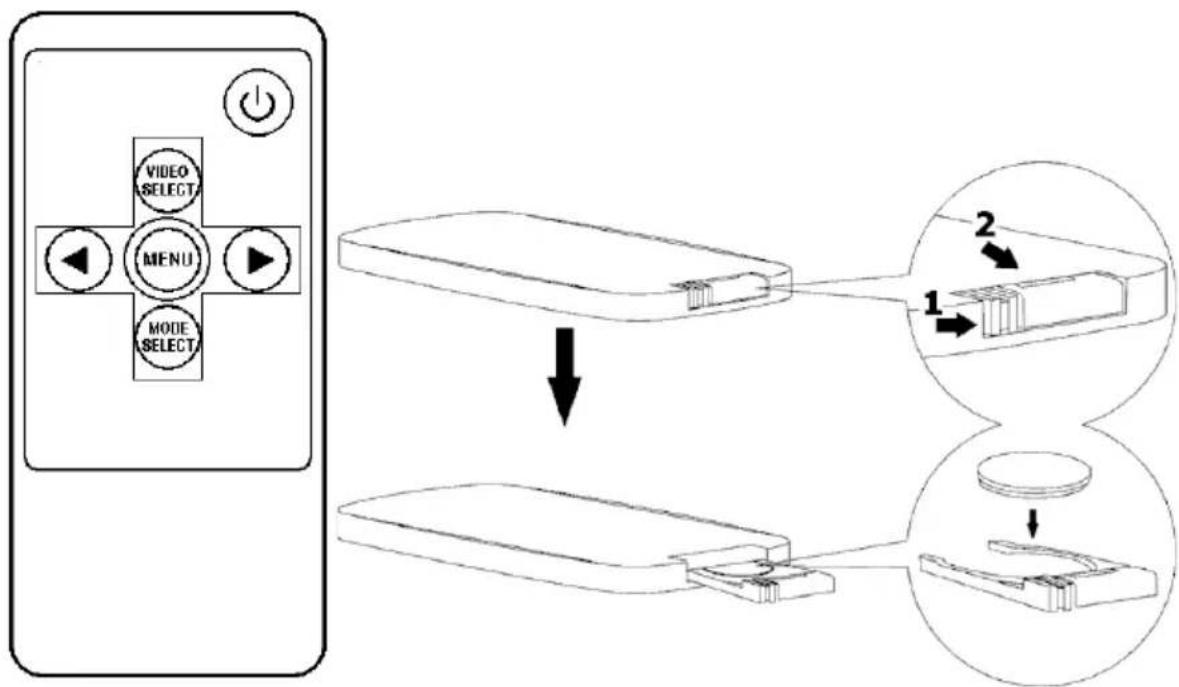


USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder die verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Eignet sich nur für die Anwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

Stromschlaggefahr während der Installation. Lassen Sie dieses Gerät von einem Fachmann installieren.

Aus Sicherheitsgründen, müssen Sie während der Fahrt Ihre volle Aufmerksamkeit auf den Straßenverkehr lenken. Sehen Sie sich während der Fahrt keine Filme oder Programme an!

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Ohne Aufsicht ist Kinder die Reinigung und Bedienung des Wagenhebers untersagt
• Öffnen Sie das Gehäuse nicht. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
• Betreiben Sie das Gerät ausschließlich an einen geerdeten Stromkreis, um das Risiko eines Stromschlags zu vermeiden
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
• Um elektrische Schläge zu vermeiden soll der Fabrikant, seine Fachkraft oder eine andere Fachkraft das externe, flexible Kabel oder das Netzkabel des Gerätes selber bei Beschädigungen ersetzen.

MONxT1

- Verlegen Sie alle Kabel so, dass nicht darauf getreten werden kann und, dass diese nicht eingeklemmt werden. Stellen Sie keine Gegenstände auf Stromkabeln ab. Achten Sie besonders auf die Verbindungsstellen zwischen Kabeln und dem Gerät.

3. Allgemeine Richtlinien

• Siehe Velleman ^® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

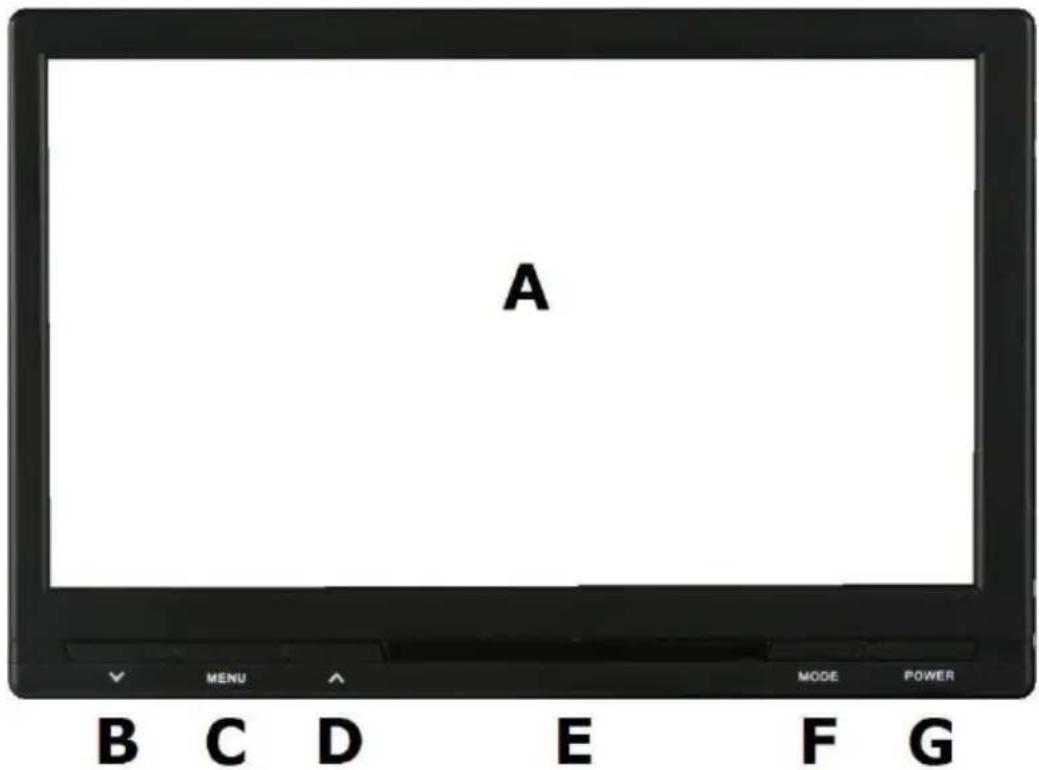

A	Display
B	DOWN (▼)
C	MENU
D	UP (▲)

E	IR-Empfänger
F	Videotaste (AV1/AV2)
G	Taste Ein/Aus

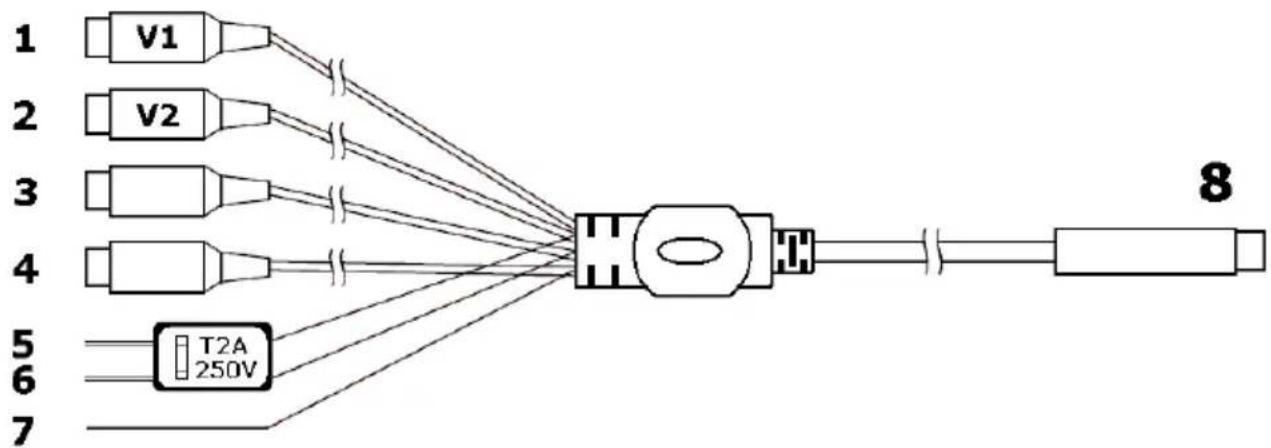

1	RCA gelbEingang Video 1 (AV1)
2	RCA gelbEingang Video 2 (AV2)
3	RCA rotEingang Audio rechts
4	RCA weißEingang Audio links

5	rot“+” 12 VDC
6	schwartz“-” GND
7	blauRückfahrleuchte
8	8-pol.Monitor

5. Installation

Lassen Sie den Monitor von einem Fachmann anschließen.

• Wählen Sie einen geeigneten Montageort. Beachten Sie, dass die Sicht des Fahrers nicht behindert wird wenn Sie den Monitor im Wagen montieren.
• Installieren Sie den Montagebügel und befestigen Sie den Monitor mit der Schraube am Montagebügel oder installieren Sie den Monitor mit dem mitgelieferten Befestigungsrahmen in der Kopfstütze. Setzen Sie sich mit einem Sie Professional in Verbindung im Zweifelsfall! Velleman NV übernimmt keine Haftung für Schäden angerichtet im Inneren des Fahrzeuges.
• Verbinden Sie den Anschluss [8] mit dem Monitor.
• Verbinden Sie Kamera/Video/DVD-Spieler... (nicht mitgeliefert) mit dem Video-Eingang [1][2]. Beachten Sie, dass den Motor ausgeschaltet ist. Verbinden Sie den

MONxT1

Audio-Ausgang mit dem Audio-Eingang [3][4].

• Beachten Sie, dass der Motor ausgeschaltet ist.
• Verbinden Sie das rote Netzkabel [5] mit dem +12 VDC Kreis der Wagen. Beachten Sie, dass das Anschlusskabel nicht versorgt wird (entfernen Sie die Sicherung).
• Verbinden Sie das schwarze Kabel [6] mit der Masse des Wagens.
• Der Monitor kann automatisch beim Einlegen des Rückwärtsganges eingeschaltet werden wenn. Verbinden Sie hierfür das blaue Kabel [7] mit dem Rückfahrkreis des Wagens. Beachten Sie, dass das Anschlusskabel nicht versorgt wird (entfernen Sie die Sicherung). Verbinden Sie die Rückfahrkamera mit dem Video-Eingang AV2 [2].
• Versorgen Sie den Kreis (installieren Sie die Sicherungen).

6. Anwendung

• Schalten Sie den Monitor mit dem EIN/AUS-Schalter des Monitors [G] oder der Fernbedienung ( ) Beim Einlegen des Rückwärtsganges wird der Monitor automatisch aktiviert.
• Wählen Sie den Videokanal (AV1 oder AV2) mit der Videotaste des Monitors [F] oder der Fernbedienung (VIDEO SELECT).
• Drücken Sie die Modustaste der Fernbedienung (MODE SELECT) und wählen Sie das Format aus: 16:9 oder 4:3.
• Drücken Sie auf die MENU-Taste [C] des Monitors oder der Fernbedienung um das Einstellmenü anzuzeigen. Verschieben Sie den Cursor mit der MENU-Taste [C]; Ändern Sie den Wert mit ▲ [D] oder ▼ [B] (verwenden Sie ▶ oder ◀ auf der Fernbedienung).

Menü-Option	Einstellung	Wert
BRIGHT	Helligkeit	0 ~ 40
CONTRAST	Kontrast	0 ~ 40
COLOR	Farbe	0 ~ 40
MODE	Bildformat	16:9 oder 4:3
TCON	Bildrichtung	LD = normalRD = horizontal gespiegeltRU = vertical gespiegeltLU = horizontal + vertical gespiegelt
LANGUAGE	Menü-Sprache	Englisch oder Chinesisch
IR SELECT*	IR Audio-Eingang	IR1 - IR2 - OFF
Rücksetzung (Reset)	Rücksetzung	Auf Werkseinstellungen zurücksetzen

(*) Stellen Sie denselben Kanal für den Kopfhörer ein (MONT/HP, nicht mitgeliefert).

IR1 = Kanal A, IR2 = Kanal B.

7. Pflege und Wartung

Vor dem Reinigen oder Warten:

1. Trennen Sie das Gerät vom Netz.
2. Lassen Sie das Gerät abkühlen.

Reinigung

• Verwenden Sie einen Glasreiniger und ein sanftes Tuch, um das Gehäuse zu reinigen.
• Verwenden Sie zur Reinigung ein feuchtes Tuch. Drücken Sie nicht zu stark auf das Display.
• Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.

8. Technische Daten

MON7T1

Displaymodus ....TFT Active Matrix (16:9/4:3)

Bildschirmgröße 7" (17.78 cm)

Auflösung 800 (H) x 480 (V)

Anzahl der Pixel 384 000

Helligkeit 250 cd/m²

Video-Eingangssignal ....1.0 Vpp / 75 Ω ("Composite" Videosignal)

OSD-Funktion ...... Spiegel links-rechts, Einstellungen und Lautstärke

Stromversorgung

Monitor max. 12 VDC ± 10 %

Fernbedienung 1 x 1,5 V CR2025 (mitgeliefert)

Abmessungen 173 x 115 x 20 mm

Gewicht....0.360 kg

MON9T1

Displaymodus ....TFT Active Matrix (16:9/4:3)

Bildschirmgröße 9" (22.86 cm)

Auflösung 800 (H) x 480 (V)

Anzahl der Pixel 384 000

Helligkeit 250 cd/m²

Video-Eingangssignal ....1.0 Vpp / 75 Ω ("Composite" Videosignal)

OSD-Funktion ...... Spiegel links-rechts, Einstellungen und Lautstärke

Stromversorgung

Monitor max. 12 VDC ± 10 %

Fernbedienung 1 x 1,5 V CR2025 (mitgeliefert)

Abmessungen 219 x 142 x 20 mm

Gewicht....0.480 kg

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz,

Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
