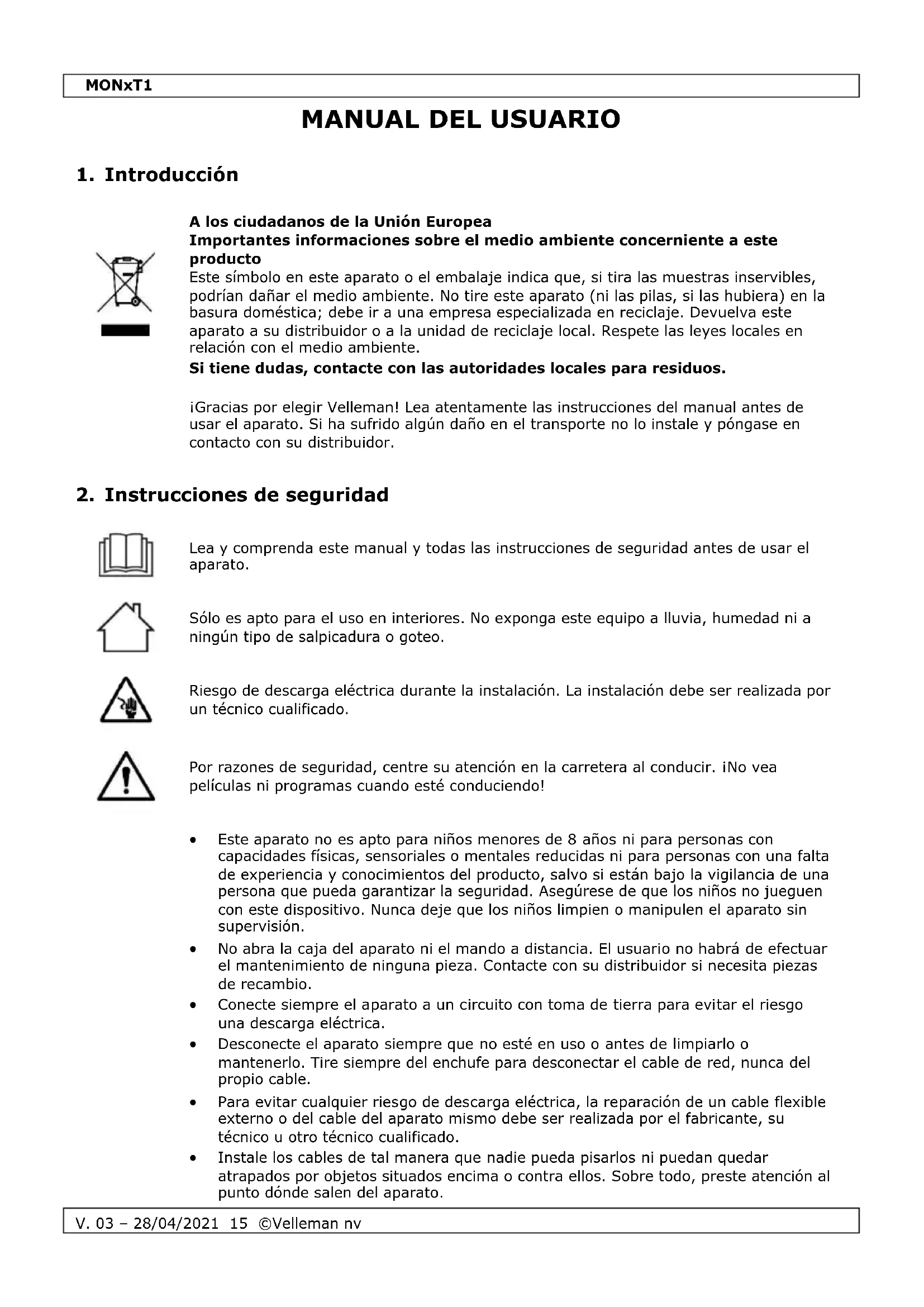

MANUAL DE USUARIO MON7T1 VELLEMAN

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente. Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Sólo es apto para el uso en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.

Riesgo de descarga eléctrica durante la instalación. La instalación debe ser realizada por un técnico cualificado.

Por razones de seguridad, centre su atención en la carretera al conducir. ¡No vea películas ni programas cuando esté conduciendo!

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.

• No abra la caja del aparato ni el mando a distancia. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

• Conecte siempre el aparato a un circuito con toma de tierra para evitar el riesgo una descarga eléctrica.

• Desconecte el aparato siempre que no esté en uso o antes de limpiarlo o mantenerlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.

• Para evitar cualquier riesgo de descarga eléctrica, la reparación de un cable flexible externo o del cable del aparato mismo debe ser realizada por el fabricante, su técnico u otro técnico cualificado.

• Instale los cables de tal manera que nadie pueda pisarlos ni puedan quedar atrapados por objetos situados encima o contra ellos. Sobre todo, preste atención al punto dónde salen del aparato.MONxT1

• Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.

• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.

• Guarde este manual del usuario para cuando necesite consultarlo.

Véase las figuras en la página 2 de este manual del usuario.

botón de encendido/apagado

RCA rojo entrada audio derecha

RCA blanco entrada audio izquierda

La conexión del monitor debe ser realizada por un técnico cualificado.

• Elija un lugar de montaje adecuado. Asegúrese de que no se quite la vista al conductor al montar el monitor en un coche.

• Monte el soporte [G] y fije el monitor con el tornillo al soporte o instálelo con la casete incluida en un reposacabezas. Solicite el consejo de un profesional en caso de duda. Velleman NV no será responsable de ningún daño en el interior del vehículo.

• Conecte una cámara, un lector de vídeo, un lector DVD, etc. (no incl.) a la entrada de vídeo [1][2]. Conecte la salida de audio a la entrada de audio [3][4].

• Asegúrese de que el motor del coche esté desactivado.

• Conecte el cable rojo [5] al sistema de alimentación +12VCC del coche. Desconecte cualquier alimentación al cable de conexión (quite el fusible).MONxT1

• Conecte el cable negro [6] a la masa del vehículo.

• El monitor incorpora una función de activación/conmutación automática al poner el cambio del coche al circuito de marcha atrás. Conecte el cable azul [7] a la alimentación de la marcha atrás. Desconecte cualquier alimentación al cable de conexión (quite el fusible). Conecte la cámara a la entrada de vídeo AV2 [2].

• Alimente el sistema (vuelva a introducir los fusibles).

• Active el monitor con el interruptor ON/OFF del monitor [G] o del mando a distancia ( ). Un monitor conectado al circuito de marcha atrás se activa automáticamente al poner el cambio del coche al circuito de marcha atrás.

• Seleccione el canal de vídeo (AV1 o AV2) con el botón de vídeo del monitor [F] o el mando a distancia (VIDEO SELECT).

• Seleccione el formato del monitor con el botón ‘mode’ del mando a distancia (MODE SELECT): 16:9 o 4:3.

• Pulse MENU [C] en el monitor o el mando a distancia para visualizar el menú de configuración. Navegue por el menú con el mismo botón MENU [C]; modifique los valores con [D] o [B] (o y del mando a distancia).

opción descripción valor

TCON dirección de la imagen LD = normal RD = horizontal invertida RU = vertical invertida LU = horizontal/vertical invertida

LANGUAGE idioma del menú inglés o chino

RESET reinicialización restaurar los ajustes de fábrica

(*) Seleccione el mismo canal para los auriculares IR (MONT/HP, no incl.). IR1 = canal A, IR2 = canal B.

7. Cuidado y mantenimiento

Antes de iniciar cualquier actividad de limpieza o mantenimiento:

1. Desconecte el aparato de la red eléctrica.

2. Deje que el aparato se enfríe.

• Utilice limpiacristales y un paño suave para limpiar la caja.

• Limpie el aparato con un paño húmedo No apriete demasiado la pantalla.

• Evite el uso de alcohol y de disolventes.MONxT1

señal de entrada de vídeo ............................... 1.0 Vpp / 75 Ω (señal vídeo compuesto)

funciones OSD .. inversión de la imagen en un eje horizontal/vertical, ajustes y volumen

señal de entrada de vídeo ............................... 1.0 Vpp / 75 Ω (señal vídeo compuesto)

funciones OSD .. inversión de la imagen en un eje horizontal/vertical, ajustes y volumen

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.MONxT1

• Guarde este manual para posterior consulta.

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.Garantía de servicio y calidad Velleman® Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía). Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega. Por consiguiente, están excluidos entre otras cosas: - todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias; - partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.; - defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante; - daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional); - daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario; - daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®; - se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

• Cualquier gesto comercial no disminuye estos derechos. La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
