Producttype	Digitale mengtafel
Merk	Midas
Model	HD96-24
Ingangskanalen	144 (flexi gelijktijdig)
Uitgangskanalen	96 aux, 24 matrices, stereobus, monobus
Audioverwerking	64-bits drijvende komma
Samplefrequentie	96 kHz
AD- en DA-converter	24 bit, 128 bit oversampling
Aanraakscherm	21 inch, 1920 x 1080 pixels, multi-touch 10 punten
Gemotoriseerde faders	28 (8+8+8+4)
Analoge in-/uitgangen	8 XLR-ingangen, 8 XLR-uitgangen
Digitale aansluitingen	AES50 (4 poorten), HyperMAC (2 vezels), Ultranet (2 poorten)
Voeding	2 x 100-240 V, 50/60 Hz, 2 x 650 W
Afmetingen (zonder wielen)	352 x 1028 x 719 mm
Gewicht (zonder wielen)	43,2 kg
Gewicht (met wielen)	147 kg
Bluetooth	Versie 4.0, bereik 30 m
Wi-Fi	Dubbele band 2,4/5 GHz
Garantie	10 jaar Midas
Onderhoud	Reinigen met een droge doek; niet blootstellen aan vocht
Veiligheid	Aarding verplicht; aanwezigheid van gevaarlijke knoopcellen
Uitbreidingsmogelijkheden	2 CM-1-sleuven voor extra kaarten

Veelgestelde vragen - HD96 Midas

Hoe schakel ik de HD96-24 mengtafel in?

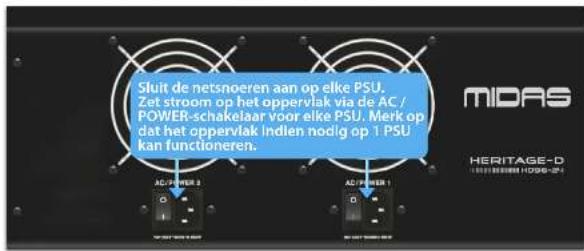

Sluit beide voedingskabels aan, schakel beide AC POWER-schakelaars aan de achterzijde in. De mengtafel start. Wacht tot het standaardschrm verschijnt.

Hoe schakel ik de mengtafel correct uit?

Houd in het GUI-menu de knop SHUTDOWN ingedrukt totdat er een cirkel omheen verschijnt. De mengtafel voert een afsluitprocedure uit, waarna u de schakelaars kunt uitzetten.

Welke kabeltypes gebruiken voor AES50-aansluitingen?

Gebruik uitsluitend afgeschermde STP Cat5E-kabels met Ethercon-connectoren. De afscherming moet aan beide uiteinden zijn aangesloten voor optimale bescherming.

Hoe sla ik een show op op de mengtafel?

Ga naar de showmanager en selecteer Save Show. De show wordt gekopieerd naar de interne SSD. U kunt ook opslaan op een USB-stick of via mCloud.

Hoe stel ik een gebruikersprofiel in?

Volg bij de eerste start de schermen om een profiel aan te maken. Dit profiel is gekoppeld aan uw mCloud-account voor bestandssynchronisatie.

Wat te doen bij verlies van de USB-stick met shows?

Log in op uw mCloud-account vanaf de mengtafel. Al uw in de cloud opgeslagen shows zijn toegankelijk en kunnen direct worden gedownload.

Hoe gebruik ik VCA- en POP-groepen?

De VCA (24 groepen) maken het mogelijk het niveau van meerdere kanalen met één fader te regelen. De POP (24 groepen) maken het mogelijk snel een selectie kanalen op het oppervlak op te roepen.

Hoe sluit ik een talkbackmicrofoon aan?

Sluit een XLR-microfoon aan op de Talk Mic-ingang rechts van het scherm. Gebruik de knoppen Talk INT of Talk EXT om deze naar interne of externe bussen te sturen.

Hoe reinig ik het aanraakscherm?

Gebruik een zachte, droge doek. Gebruik nooit vloeibare of schurende producten. Vermijd direct zonlicht om oververhitting te voorkomen.

Welke uitbreidingskaartformaten worden ondersteund?

De CM-1-sleuven accepteren kaarten voor de protocollen AES50, Dante, MADI en USB, waarmee tot 128 extra kanalen kunnen worden toegevoegd.

GEBRUIKSAANWIJZING HD96 Midas

Waarschuwing Handlubingen die gomdekt zijn met het symbol worden een zolding hogs spanning dat ze een deze vormen voor elektrische scholken. Gebruik umsluitend kwalizateln horgwazderige. In de handel verlustbare lundsprekabels die voorzien zijn van 14-15 stekers. Laat umsluitend gewalifftored persameling als overige insulatie- of modulatiehandelingen uitzuern.

Dit symbol wi st u artjo op belangrijke befinings - en onderhaudworschriften in de bijbehorende documenten. Vij wagen u dringend de hancleiding te lezen.

Attentie Vervrijder in geen gezal de boermsie afdeking (van het achterste gedeelte) anders bestaat er gewar voor een elektrische schuk. Het apparat bewat geen to onder houden ondendken. Reparatieverkaambeden mogen uitsluitend door gekwallicerd penneel uitgevuend worden.

Attentie Om het risico op brand of elektrische schokken te beperken, dient u te zoukumen dan dit apparant wordt blootgeweld aan regen en vodit. Het apparant mag niet worden blootgeweld aan neordruppland of oaspartend water en ermoogen geen met water gewalde voorwerpen – zoals een vaars – op het apparat worden gezet.

Attentie Deve onderhoudsindustries zijn uitsluitend bedeeld voor gelwalificeerd onderhoudspersonel. Om elektrische schocken te voorkomen, mag u geen andere onderhoudshandelingen verrichten dan in de bedieningsindustries vermeld staan. Reparatieverkaamheden mogen alleen uitgevoerd wonder door gelwalificeerd onderhoudsensland.

1. Les deux voerschriften.

2. Bewar deze voorschriften.

3. Neem alle waarschuwingen in acht.

4. Volg alle voorschriften op.

5. Gebruik dit apparaat met in de buurt van water.

6. Renting het uitstulend met het cruge betk.

7. Let crop geen van de ventilatie-openingen te betekzen. Plaats en installeer het volgens de voor schritten van de fabrikant.

8. Het apparast mag niet wenden geplaatst in de buurt van radiatoren, wannte-urdaten, saches of anders zaken (ook versterkers) die wannte afgeven.

9. Maar de verlighheid waarin door de polarisatie of aardingssteiker wordt voorden, niet ongedaan. Een polaarsbidsstokker heeft twee bladen, waarvan er een breeder is dan het andere. Een aardingsstokder heeft twee bladen en een dende uitsteekd voor de aarding. Het bredere blind of het derde uitsteekd zijn er voor uw verlighheid. Mocht de geleverde steeker niet in uw stepontend passen, laat het contact dan door een elektricien verwangen.

10. Om beschadiging te voorkomen, moet de stroomelding zo gelegd worden dat er niet kan worden over gelopen en dat ze bescheremd is tegen scherpe kanten. Zung zeker voor voldoende bescherming aan de stekters, de verlengkabels en het punt waar het netsroe het apparaat verlaat.

11. Het toestel met altijd met een intacte aardraad aan het stroomnet aangesloten zijn.

12. Wanneer de stekker van het hoofdnetwerk of een apparaatstopcontact de functionele conheid voor het uitschatelen is, dienst deze altijd toegelijk te zijn.

13. Gebruik uitsuitend voor de producent assteel-ficcerd trechenoren c.g. onderdien.

1. Gebruik het apparaat uitsluitend in combinatie met de wagen, het statief, de ditspont, de beugel of talel die door de producent is zangegeven, ol die in combinatie met het

Dij gehruik van een wagen dient men voorzichtig te zijn bij het verrijden van de combinatie wagen/lapparaat en letse door valen te opkumen.

1. Bij onweer en als u het apparaat langere bijd niet gebruikt, haalt u de stelker uit het stopcontact.

2. Laat alle voortomende reparaties door vakhundig en besteed personnel uitleven. Separatiewerk zaanheiden zijn modig als het toestel op enige wijez bestadigd is genaat, bijzousberdeh als de buod stromikkel of stekler is bestadigd, als er vijzenlei of uwcuerpen in terrech zijn qokomen, als het aan region of vochtichstid heeft block-gestaan, niet normaal functioneert of warmer het is gevaaren.

1. Correcte alster van dit product dit symbol geeft aan dat u dit product op grund van de IEEE-richtijn (2012/19/Ell) en de nationale wetgeving van uw land niet met het gewone huishoudelijke afval mag

weggoorn. Dit product moet na afloop van de nutlige levenszuur naar een ufficie inzamelpost voor algeselijke elektrische en elektronische apparatuur (EEEA) worden gebracht, zodat het kan worden gesondroent. Vanwoge de potenkel gevaartijke stellen die in elektrische en elektronische apparatuur kunnen voorkomen, kan een onjuiste afloer van afval van het onderhavige type een negatene invloed op het milieu en de menselijke gezondheid helden. En juiste afloer van dit product is

echter niet alleen better voor het milieu en de geanderheid, maar draagt tevens bij aan een doelmatiger gebruik van de natuurlijke hulphromen. Voor meer informatie overde plaatsen waar u uw afgestankte apparatuur kunt televersen, kunt u contact opnemen met uw gemeente of de plaatselijke neringingaisten.

1. Instalter niet in een kleine ruimte, zoals een boelenkast of iets dergelijks.

2. Plaats geen open vlammen, zoals brandende laarsen, op het asparaat.

3. Inuit rekening met de milleurspecten van het afwaren van batterjen. Batterijen moeten bij een inzamelpunt voor batterjen worden ingeleverd.

4. Dit apparat kan worden gebruikt in tropische en gematigde käraten tot 45°C.

WETTELIJKE ONTKENNING

Music Tribe is ananand een opgemerkkelijk voor met vertes dat kan worden geleden door een personen die geheld of gelechelijk verknant op enige beschrijving, foto of verklaring zijn. Technische specifiezies, verschijpenen en andere informatie kunnen zonder voorlaarde hermiggesing worden gewijzigel. Die handelsmerken zijn eigendom van het perspectelijke eigenaren. Vidas, Karl Technik, Lab Engopen, Leke, Tanow Turbosvanol, TC Electronics, TC Helicon, Behringer, Bugera. Anton Microphones on Colostraan zijn handelsmerden of gedeplende handelsmerken van Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Gie-rechen vansteurskunden.

BEPERKTE GARANTIE

Voor de toepasselijke garantievoorwaarden en aanvullende informatie met betrekking tot de beperkte garante van Music Tribe, zie de voilodige details online op community musictribe.com/pages/supportswarranty.

VOORZICHTIGHEID Risiko op brand of ecclusive als de batter l'vaourt

vervangen door een onjuist type.

Alleen verwangen door hetzelfde of een gelijkwaardig type. Het weggevolen van een batterij in vuur, lute over, mechanisch verplettoren of doorsnijden van een batterij kan leiden 1st een explosie;

Een batterij achterlaten in een omgeving met extreem huge temperaturen die kan leiden tot een oprisie of lickage van antelambare wlotstof of gas, en

Ben batterij die is blootgesteld aan een extreem large lachstruk, wat kan leisten tot een explosie of leddage van antslambare stoverstof ol gas.

De aandacht moet worden gevestigd op de milieaspecten van het weepoelen van batterijen.

WAARSCHUWING Sik de bacterij niet in, gevaar voor chemische

branwonden

Dit product beat een knspcebatterij. Als de knspcebatterij wordt ingesikt, kan deze binnen slechts 2 uur emstige interne brandwonder veroorzaken en tot de dood leiden.

Houd nieuwe en gebruikte batterijen buiten bereik van kinderen.

Als u denikt dat better zijn ingeslist of in een deel van het lchaam zijn geplaatst, zoek dan onmiddelijk metische hulp.

Hoofdstuk 1 Introductie

Over deze handleiding

Opleiding

HD96-24 gebruikersdocumentatie

HD96-24 hostsoftwareversie

Garantie en registratie

Service en ondersteuning

Veelgebruikte termen en definities

Hoofdstuk 2: HD96-24

Overzicht

Introductie van de HD96-24

Overzicht / belangrijkste kenmerken

Toepassingen

System componenten

Systembussen

Mix matrix

Verwerken

Introductie tot het mCloud-network

Betrouwbaarheid (redundantie)

HD96-24-software

GUI

Systeemkaartuitbreiding

Hoofdstuk 3: Voordat u begint

Principes van operaties

Bedrijfsmodi

Hints en tips

Je werk opslaan

mCloud-integratic

mCloud-ordersteuning

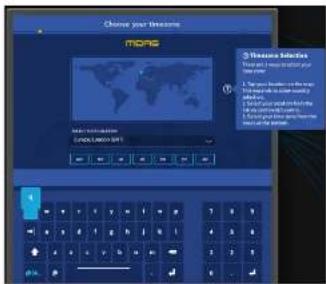

Gebruikersreis

Een gebruikersprofiel instellen

Hoofdstuk 4: Over het

bedieningsoppervlak

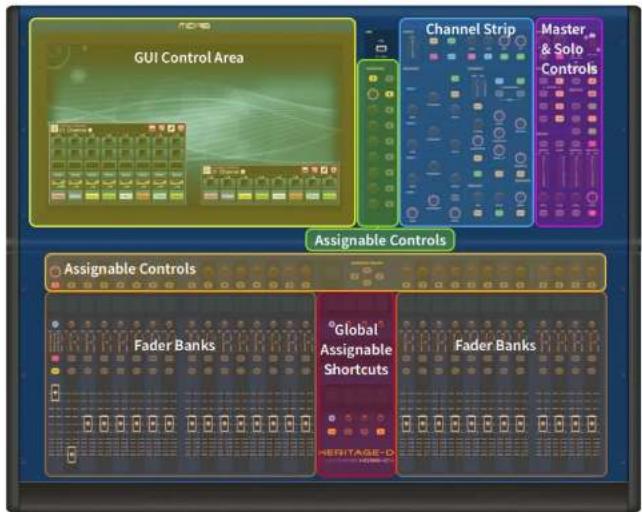

Overzicht van het bedieningsoppervlak

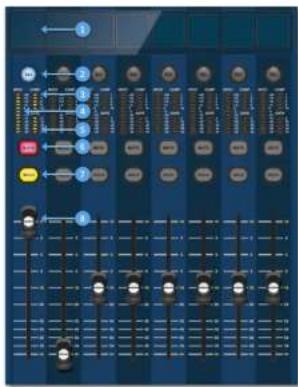

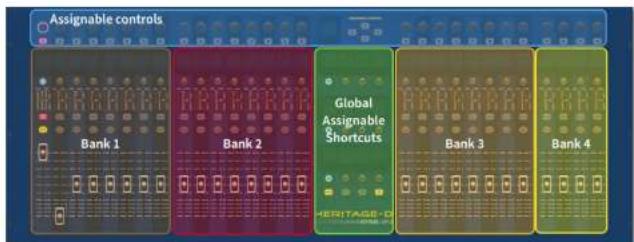

Indeling besturingsoppervialk

Globale toewijsbare snelkoppelingen

HOME knop functie

TAP-knopfunctie

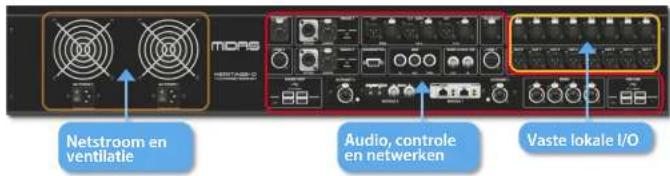

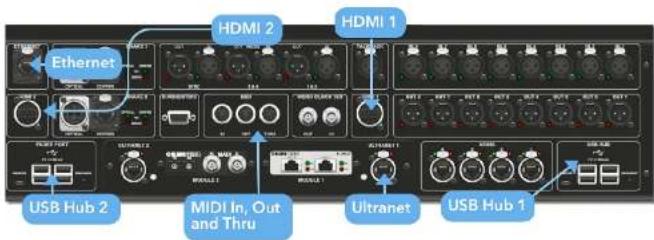

Aansluitingen op het voor- en achterpannel

Externe Interfaces en randapparatuur

Hoofdstuk 5:

Systeemconfiguratie

Eerste installatieprocedure

Uitpakken van de apparatuur

Rekken van de 1/0

Aansluitinstructies

System componenten

Het systeem van stroom voorzien

Het bedieningsoppervlak in- / uitschakelen

De ID van de unit (s) instellen

Verbinding met de interne

Hoofdstuk 6: Navigatie

Hoofdstuk 6: Surface Controls

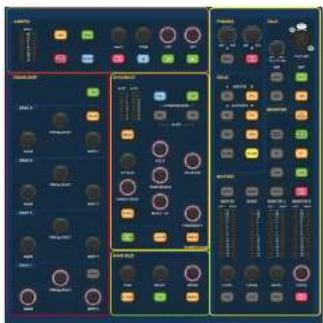

Navigeren via het detailgebied van het oppervalak

Config

Equalizer

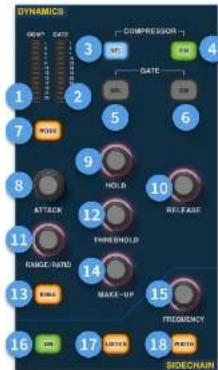

Dynamiek

Telefons

Praten

Selo

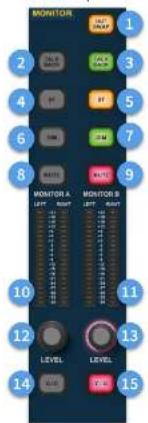

Toezicht houden op

Meester

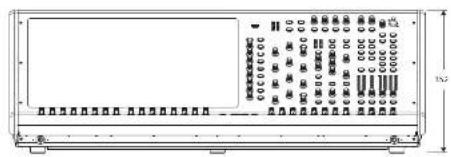

Hoofdstuk 7: Technische

specificaties en afmetingen

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

HD96-24 Overzicht

Hoofdstuk 1 Introductie

Welkom bij het HD96-24 digitale mengsysteem. De HD96-24 is een transformatie van de live geluidservaring van Midas, ontworpen voor de moderne live geluidstechnicus zonder compromissen.

Het vanaf de grond af ontworpen H096-24-systeem is de eerste stap in een nieuwe maner van missen en interactie met een Midas-mengtafel, terwijl de beroemde compromisbez geluidskwaliteit behouden blijft. Nieuwe vooruitstrevende ideoen, waaronder bodiening via een groot touchscreen, moderne multi-touch gebarenbediening met afzonderlijke vridgetlijgebieden en het Midas mCloud-systeem om de vele taken van het H096-24-systeem te helpen beheren, zijn slechts enkele van de nieuwe conceptien die zijn gemaakt om te mixen audio naar een niveau niveau.

Lees deze snelstartgids [QSG] voor de beste resultaten en geniet van de tockomst van het mixen met het HD96-24-systeem.

Over deze handleiding

Deze QSG is ontworpen om de gebruikter snel vertrouwd te maken met de console-indeling, te laten zien hoe het systeem moet worden geconfigureerd en ingesteld en vervolgens te laten zien hoe de basisfuncties moeten worden uitgevoerd die nodig zijn om te beginnen met het mixen van audio.

Dit document is bedoeld voor professionele ingenieurs, zoals front of house (FCH) en monitor (MON) ingenieurs, die deze apparatuur in een live geluidsomgeving zullen gebruiken. Aangenomen wordt dat de lozer eordere ervaring heeft met het gebruik van professionele audioapparatuur.

Voor volledige details van het HD96-24 systeem verwijzen wij naar de HD96-24 gebruikershandleiding, die te vinden is op onze website op midasconsoles.com. Het wordt ten zeerste aangoraden de volledige handleiding te lezen, aangzelen en veel verbeteringen zullen plaatsvinden en sommige schemnaftsbeildingen in deze QSG mogelijk verouderd zijn aangzelen de software snel verbetert. We staan aan het begin van dit krachtige nieuwe audiomiesysteem dat in de loop van de tijd alleen maar zal groeien en ontwikkelen.

HD96-24 Systeemfirmwareversie

Ons team van software-ingenieurs is constant bezig om de functies van de HD96-24 te verbeteren en uit te breiden. Het is cruciaal om de nieuwste firmwareversie op uw systeem te hebben geïnstalleerd om de beste resultaten met uw console te bereiken. Updates zijn te vinden in de Midas mCloud (cloud.midasconsoles.com), een nieuwe benadering om systeemupdate te volgen en op te slaan, of via de midasconsoles.com-website.

HD96-24 touchscreen

Waarschuwing: de HD96 24 mag niet in direct zonlicht worden geplaatst of gebruikt. Als het scherm wordt blootgesteld aan direct zonlicht, reageert het mogelijk niet en is het te heet om vast te houden. Zong ervoor dat u een geschikte hoes voor uw console heeft.

Garantie en registratie

Midas staat wereldwijd bekend om kwaliteit en betrouwbaarheid. Dit product wordt geleverd met de standaard Midas garantie van 10 jaar.

Registratie van uw console gebeurt door middel van de Midas mCloud.

Service en ondersteuning

De HD95-24 is de allemieuwste technologie. We bieden ongeloorlijke niveaus van ondersteuning en service die beschikbaar zijn via de Midas mCloud of door ons serviceteam om eigenaren en gebruikers vertrouwen te geven in Midas-producten.

Veelgebruikte termen en definities

Hieronder staan erkele van de termen die in deze OSG worden gebruikt. Als u deze termen en wat ze betekenen, kent, is het lezen van dit document ongecompliceerd.

GUI - Grafische gebruikersinterface of touchscreen.

Kanaal - Elke input, output (Aus, Matrix).

POPulation Group - Een groep kanalen die wordt gebruikt om paden naar de oppervtakte te brengen of op te roepen.

Bijdragen - Elk pad dat bijdraagt aan een uitvoerbus.

Raak aan - De actie van het aanraakschem indrukken om een functie in te schakelen of te selecteren.

Selecteer - Hetzelfde als Touch.

Knijpen - Twee vingers samengelnepen, gebruikt om de equalzertreedte [Q] te vergroten of te verkleinen.

Veeg - Een pagina van links naar rechts of omhoog en omlaag verplaatsen door ingedrukt te houden en in de gevenste richting te bewegen.

Ingedrukt houden - Ofwel een manier om alle paden op een huidige pagina te selecteren voor meerwoudige bewerking of een manier om een parameterfunctie te actveren die korties kan zijn als deze per ongeluk wordt ingedrukt, bijvoorbeeld het vlakmaken van de EQ is een ingedrukt houden-functie.

Widget - De naam van een venster of verschillende vensters met informatie over de Gill als onderdeel van een workflow.

Workflow - Visualiseert de activiteiten die nodig zijn om audio te mixen.

Pot - Een fysieke controie die wordt gebruikst om een niveau of waarde aan te passen.

Hoofdstuk 2: HD96-24 Overzicht

Introductie van het HD96-24 Digital Mixing System.

Midas is al decennia lang een drijvende kracht in de wereld van pro audio.

Voorbouwend op het ongevootlijke succes van de XLR en PRO-serie met hun voorbeeldige audioprestaties en bewezen robuste en betrouwbare constructie, werd de Midas PRO-serie de gouden standaard in concertouren en gelstatieerd live geluid. Met dezelfde uitstelsende sample-gesynchronische en fase-coherente audioprestaties, gelinterpoteerde bedieningsfunckies en intulieve navigatie, zijn de PRO2, PRO3, PRO6, PRO9 en latere PRO X Live audiosystemen een van de belangrijkste kezjes in de branche geworden voor het missen van live geluid.

Nu verliegt de 908-25 opnieuur de gezrenn met een 21-inch touchscreen voor directo tosgang tot alle bedieningsellementen. Parametoraanging wordt nind en gemelijkteel met gebaren-aanaalinteractie met behulp van het nauwkeurige en nauwkeurige multi-touch-display dat tot 10 gelijktyde aankaringen. Met 144 gelijktyde flexi-ingangen en 123 (95 KFS Aux + 24 x Matrix + 3 uitgangsbussen) en 123) tijdgeulincende, fase cohorcote bussen zonder het stellen van bronn en kanaal de buccantallen. Ettede en consistente 95 kHz sampling frequenten en 64 bit drijvende-kommabewering zorgen voor auivdowerking van voorbeeldig koteliteit, en de overbemonsterie en geïnterpolende digitale signalaerverskogelnigkeiten, gombinncerd met de volleger geïnteporelcde en aannaakgewegene gebruikenbediening, resultieren in een soepere continue respons en direct werken en een analoge console.

De HD96-24 is voorzien van de robuste en beproefde 10ark Teknik HyperMAC (HWAC) en SuperMAC (AES50-compatible) netverktechnologieën met hun ultralage en deterministische latenties en robuste foutcorrectie. Het krachtige audionetwerks biedt tot 624 ingangen en 654 utgangen met een samplefrequentie van 96 kHz, afhankelijk van de configuratie.

146 Quick Stay Guide 147H05-24CGTP

HD96-24 Overzicht

De 24 VCA (Variable Control Association) en 24 POP (POPulation) groepen, gocombinced met het geavancende touchscreen navigaticsystem, 28 laders, toewijksare bedieningelementen en Innovatief snelkoppelingsgeblad maken gelijst plige weengzve en controle van alle kritiese informatie die nodig is om een ongekende mix samen te stellen, ervaring.

Toepassingen

De HD96-24 is het high-end digitale console system van Midas, vergelijkbaar met de Industriestandsand' Heritage 3000 en XL4. Hoewel de HD96-24 is ontworpen voor de traditionele rondriciende live geluidsomgeving, is hij ook ideal voor theater, huis van aanbiddinginstallaties en uitztendingen. Omdat het dus een echt multifunctionele console is in de Midas-traditie, is de HD96-24 geschikt voor vele toepassingen, zoals:

Live geluid tijdens FOH- of MON-taken.

Live gelundstheater FOH- of NON-taken

Leaf gezond huis van aanbidding FOH- of MON-taken.

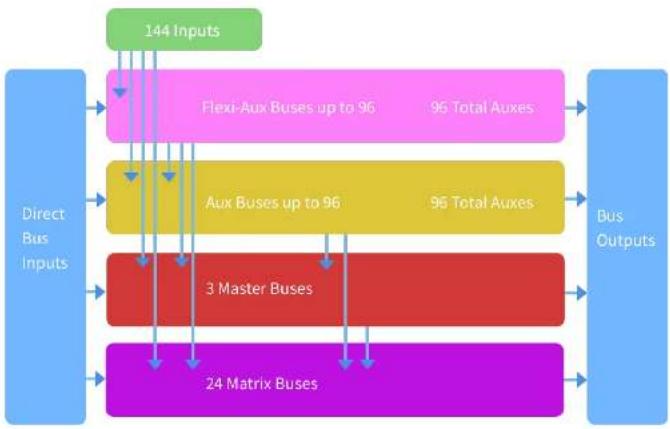

Systeembussen

De HD96-24 heeft uitgebreide systeembussen voor verleisende toepassingen, met een compromis over:

1. 2 stereo solo bussen, routeerbaar vanal alle locaties en voor dubbele operator.
2. 3 masterbussen (1 stereo 1 mono), routeerbaar vanaf de mic / line-ingangen (tot 144), en 96 aux bussen.

1. 24 matrixbussen, routeerbaar vanaf de mix / line-ingangen (tot 144), 96 aux bussen en drie stereobussen.
2. 95 aux-bussen (standaard of flexi-aux, routeerbaar vanaf de mir) line-ingangen (tot 144) of flexi aux-bus naar aux-bus voor verwerking in groep of stamstijl.

Alle busroutings bleden gelijstijdige en tijdafnankelijke menging van alle bronnen, die schakelhaar zijn voor minimale latentleveristen.

Voor monitormising kunnen de master, matrix- en aux bussen allemaal rechtstreeks vanaf de ingangskanalen worden genoeterd, met onafthankelijke nleouuregelaars die tot 123 monitormixbussen bieden. Met Flexi-Aux-bussen kunt u kanalen groepsmixen om naar bijvoorbeeld Auxes, Matrices of de Masters te sturen, al uw drums mengen en verworken via een Flexi-Aux en vervolgens naar een IEM Aux sturen.

Voor traditionele FOH-subgroepmenging kunnen alle (of alle) aux-bussen worden gewijzigd om post-kanaalfader en pan te bedienen (dat wil zeggen, aux-versterking vast ingesteld op eenheid).

Mix matrix

Fundamenteel bepaalt de mixmatrix de mogelijkheden van de HD96-24. De beste manier om je de mixmatrix voor te stellen, is door te denken aan een analoge console indeling, waarbij de ingangen vertikaal lopen en de bussen horizontal. Ben mixmatrix wordt meestal gedefinleerd als het aantal bussen en het aantal gelijktijdig mengbare inputs per bus. De volgende diagrammen illustreren de mogelijkheden binnen het HD96-24-systeem.

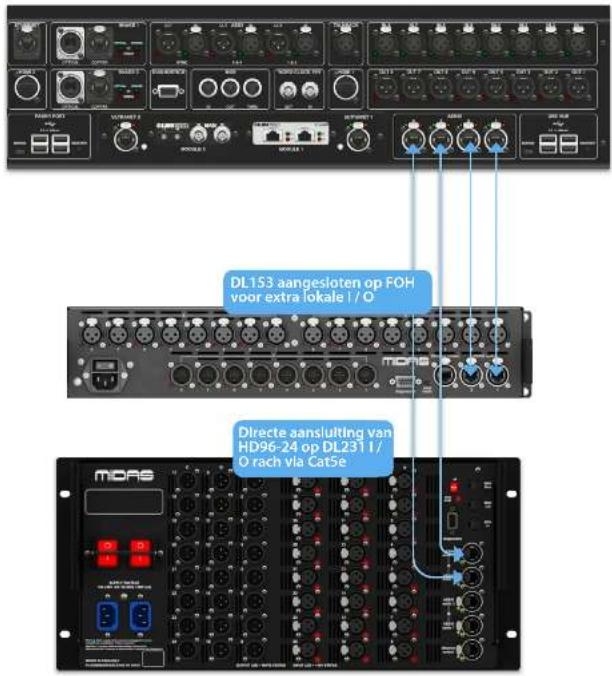

Network

Het netwerk van de HD96-24 maakt gebruik van de fysieke connectivekt van Ethernet (EtherCon®-connectoren en Cat Se / koperen kabel), maar vervangt het datrapool door het AES50-network (geïmplementeerd als SuperVar) en het HyperVar-system met hoge capaciteit, die meer geschikt zijn voor hoge audioindistributie met lage latente. Het gebruik van de AES-standard maakt een eintroodige interface mogelijk met hardware van derden die deze verbinding ook gebruikt.

ACS50 verbindingen dragen digitale audio en besturingsgegevens bidirectionnel via één enkele kabel. Cat 5e kabel wordt gebruikt voor de 'lokale' verbindingen en de dubbele digitale 'snake' (equivalent aan een 384-kanais analoge multicore. 192 kanals per snake-verbinding) tussen console en I / O. De combate van audio, besturings, blok en ethemetgegevens van derden in één netwerk belekent dat de hardware op één RJ45 aansluiting is aangesloten.

Alle systeemverbindingen kunnen worden gedupliceerd voor volledige dubbele redundantie.

mCloud-network

Het Midas mCloud-network is een gloedniew concept in bestands- en systembeheer. De HDSG-24 heeft Ingebouwce WI-F-Hmogenijkheden waarmee het oppervlak zijn informatie kan delen via een WI-F-verbinding en andere netwerkverbindingen met de mCloud. Wees gerust, de verbinding is volsomen veilig en er is veel moelte gedaan om de informatie veilig te houden.

De mCloud kan worden gebruikt om uw showbestanden, presetbestanden en alle andere soorten gogewens van de console op te slaan. Abs u uw USB stick met uw vitale instellingen thuis laat, kunt u direct inlagen op uw mCloud-account en uw showbestand rechtstreeks naar de HD95-24 laden zonder te zweiten.

Nieuwe systeemupdates kunnen rechtstreeks naar het oppervlak worden geslovnalsad, zodat u ze kunt bijwerten wanneer u er Klaar voor bent. Voor uw gemeedsnust wordt een lijst met alle centrere softwareversies opgeslagen op de HD95-24.

Het stelt audiohuurbedrijven ook in staat registratics, softwareversies, garanties en diagnostische logboeken bij te houden. Alle administratie voor het runnen van een drink verhuurbedrijf op een plek.

Elke gebruiker van de HD96-24 zal worden gevraagd om een gebruikersprofiel in te stellen dat ook op zijn beurl uw mCloud account configureert. Bezoek cloud, midcoconsoles.com om uw account in te stellen en te gebruiken.

HD96-24-software

Het bestuningssysteem van de HD96 24 is Linux, wat een open source, stabiel en bewezen bestuningssysteem (35) is. Linux wordt wereldwijd in veel bedrijfaktische applicates gebruikt en heeft het voor Midas 'softwareingenvoers mogelijk gerzaat om een systeem van de grond afte schnijven dat geen' verborgen of ongebruikte code bevat. Dit heeft gesulteurs in een efficiente, compacte applicatie die snel in gebruik is, snel opstart en relatief eenvondig te debuggen is.

Grafische gebruikersinterface (GUI)

De HD56-24 heeft een 21" touchscreen dat zorgt voor een snelle en intuïtive workflow. Moderne aamaadbrewgeingen zoals knijpen en soepede aamaakschemfaders zijn inbegrepen om de werkstroom te versnellen en u to laten concentraren op de mix. De GUI geeft niet alleen weer wat er op het bedieningoppervlak gebeurt, maar heeft niet extra functionelt iwa eenBrown- en zijholkvenou. Deze memt's bieden toegang tot alle pagine's die u nodig heeft voor het opzetten, configuren, beheren en bedienen van het gehele bedieningoppervlak.

Voorbij zijn de dagen van slechts een aanraking op een scherm tegelijk. Gebruïs beide handen om tot 10 faders tegelijks te manipuleren als u dat velt.

Knijpgebaar met aanpassing van de EQ-breedte.

Onafhankelijke geleden in widgetstij worden op grote schaal gehniikt om verschillende soorten informatie tegelijk weer te geven, allemaal volledig aanpasbaar aan uw workflow.

Systeemkaartuitbreiding

De HD96-24 heeft 2 x OM-1 slots ingebouwd voor verdere audie-uitbreiding. Door tot 128 extra 1/0 kanalen toe te voorgen, worden de nettoerimogelijkreden aanzienlijk vergroot. Virtuele soundcheckes en opnames waren nog neol zo eenvoudig op te zetten en te realiseren met flexibele opties. Door nieutve en opkomende protcoollen te ondersteunen via de twee industriestandaard uitbreidingslots, heeft de HD96 24 cen aanzienlijk langere houdbaarheid.

148 Quick Stay Guide 149-HOS-24CGTP

HD96-24 Basisbediening

Hoofdstuk 3: Voordat u begint

Principes van operaties

De bediening van het bedieningsoppendak is gebaseerd op het concept van kleuren en groepen in plaats van 'gelaagthole' of 'pageinering', wat het geval is bij de meeste digitale consoles die momenteel op de markt zijn. Met zeveel beschikbare kanalen is het 'veel gemakkelijker om ze te onthouden aan de hand van hun door de gebruiker gezonfigureende individuele / groepdkleur en naam in plaats van hun kanaalnummer. Tags kunnen ook worden gebruikt om kanalen samen te groeperen om bepaatde functies te verwelen, bilvanbeeld het veranderen van de kleur van alle drumkanalen.

Het bedieningsoppervlak is gevuld met direct herkenbare bedieningselementen die logisch zijn vordeld in grote sociais, zodat alle bedieningsellementen die u meestal nodig hebt zich altijd op het bedieningsoppervlak bestinden, terwijl de rest slechts één handeling verwijderd is. U kunt alle 1/20-meters weergewen, zowel op het bedieningsoppervlak als in de Gül via de Console View-workflow, om direct monitoring en meetbedback te geven.

Bedrijfsmodi

U kunt bepaalde aspecten van de bediening van het bedieningscentrum wijzigen door verschillende taken toe te wijzen aan bepaalde gebieden van het bedieringsupperlak.

Hints en tips

Het is een goed idee om het Console View-scherm regelmatig te controleren. Dit geelt in één voogopslag een overzicht van de in - uitgangstatus van het bedleringsoppervlak.

De Manchino (Multi Edit): -pagina is een geweldige plek om verschillende inputs of outputs in te stellen op door de gebruiker gecheckmierde niveaus of instellingen, bijvoorbeeld om alle faders in te stellen op Cell, alle bijdragen in een bepaalde aux in te stellen als pre-fade, of om een groot aantal paden naar de stereobus. Details over hoe het werkt, zijn te vinden in de volledige H096-24-handleiding.

Gebruikersreis

Wanneer de HD96-24 voor de eerste keer wordt ingeschakeld, krijgt u het welkomstchemt te zien en vervoigens de pagina voor land- of regioselectie. Om alle vooredien van het mCloud-system te kunnen benutten, wordt aangcraden dat er een bekabelde of draatloze internelverbinding beschikbaar is. Il wordt dan door de verschillende pagina's geleid om uw mCloud-account in te stellen en in te loggen.

Een gebruikersprofiel instellen

De HD56-24 bewat een systeem van gebruikersprofielen voor het opslaan van informatie over de configuratie van de console en andere gebruikersinformatie. Eke persoon die het HD-systeem gebruikt, kan zijn eigen profiel hebben dat al uw showbestanden en andere nuttige informatie op de console bewaart en via het mCloud-netwerk als het HD-systeem een actieve internetverbinding heeft.

Nadat het systeem is geregistreend en voor de tweede keer is ingeschakeld, wordt u gevraagd om in te loggen of een nieuw profiel te maken en toe te voegen.

1.Huidggeselecteerdprofiel.

2.Wiziggebruikersprofiel

1. Log in op uw mCloud-account (alle actieve bestanden in uw account zijn beschikbaar in Show Manager).

2. Veilige modus (de showdatabase is niet beschikbaar in de veilige modus, maar u kunt nog steets miren).

3. Activeert het veragendelnosscherm.

4. Schakel de console uit.

Je werk opslaan

We raden u aan uw werk regdmatig op de mCloud en een USB stick up to slaan terwijl u de procedures in deze handelding uitvoert. Dit is niet alleen een goede gewoonte tijdens normaal gebruik, maar in dit geval kan het u behoeden voor het verliezen van enkele instellingen die later nuttig kunnen zijn.

Een show opslaan versus een scène opslaan

Het is belangrijk om de verschillen te begrijpen tussen het oplaan van een show en het oplaan van een scene. De soene op te slaan, worden de huidige Insteilingen van het systeem in het showstand opgeslaat. Siengegevens worden nocht bijgeverst, konjuï en some handmige oplaat. Het showstand blijft niet opgeslagen in RAM. Hoefer de terstand van het bediekingspopervlak elite zij seonden wordt geplekred, wordt deze niet in een scene opgeslagen. In plaats daarvan wordt het in het WRAM (net-vieducti williceraat toeganselijk geheugen) van het geheugen van het bestiningspapervlak geslaaten, een type RAM dat zijn gegevens niet verliest wanneer de stroom uitfall. Als het bediekingspopervlak per ompleuk stroom verliest, worden deze instellungen geaden wordt de audioparameters identiek zijn, wandaar sprongen in het audioinzuw worden vermoden.

Door een show op te slaan, wordt het showbestand naar de interne solid state schijf van het bedenlingsoppervals gekopieerd. Dit geeft u een "permanente" kopie, op voorwaarde dat u het systeem op de juiste manier afsluit, zoals beschroven in de volgende sectie. Je echt ook de mogelijkheid om je show op te slaan in je Vidas mCloud account. Dit geeft extra verligheid aan uw worts en zorgt ervoor dat uw showbestand kan worden hersteld naar een console, zelf als u uw USB-stick bent kwijtgeraat.

Het controlecentrum correct afsluiten

Als u het bedieningsoppervlak uitschasselt, raden we u aan om de uitschakeloptie in het GUI-menu te gebruiken.

Shutdown

Houd Shutdown even ingeeraktt verwij de lijn langs de buirteitsant van de knop luogt. Oppertekast start dan de uitschalkerautine, het schern wordt leeg, het Midas-logo wergt kore weggegeven en verwolgers wordt het scherm voor de tweede keer leeg, wat aangeeft dat dit uitschalkprocedure is voitood. Als het system correct is uitgeschakeld, is het veilig om de stroomschaklaar uit te zetten. Door shutdown te gebruiken, wordt de in de cache opgegenen kopie van de showgegevers, die door het system wordt bijgehenden, automatisch opgestagen. Shutdown gebruikt verrugens het huidge bestandst, WRAW-gegevens en cachebestanden om het bestingsoppervelak in exact dezelfde staat te herstellen als bij het uitschakelen: zelfs tot het punt waarag de niet-oppgeslagen show wordt geladen en u op de jafte schne wordt geplaatst, met niet-oppgeslagen schnegegevens op het bedieningsoppervelak.

Als u de optie Afsluiten niet gebruikt, worden de audioparameters nog steels hersteld, maar kunnen de show- en showstatus [opgeslagen / niet opgeslagen] niet automatisch worden hersteld. U moet de show handmatog opnieuw laden en eventuele niet-opgeslagen wijzigingen gaan verloren.

Het Midas mCloud-systeem

mCloud behandelt alle opslag van showbestanden op het basijniveau. Stel u voor dat u uw USB-stick thuis last, maar u geen zorgen heeft te maken, want zodra u zich aan de oppervlakte aanmeldt bij uw mCloud-account, kunt u al uw shows op een handige plek zien.

Hieronder ziet u een statuslijst om te laten zien hoe uw bestanden worden gesynchronisend of niet.

Status indien verbonden met de mCloud;

• Gesynchroniseerd alle versies van deze show zijn naar de mCloud gepusht; eventuele nieuwere mCloud-versies zijn gesynchroniseerd met de console.
  In afwachting Een of meer nieuwere versies zijn gemaakt op de console en zullen binnenkort worden gesynchroniseerd.
• Synchroniseren Bewerkingen worden naar de mCloud gepusht en / of getrokken.
• Tegenstrijdig Er zijn wilzigingen aangebracht op zowel de console als de cloud; in afwachting van de gebruiker om de juiste huidige versle te selecteren.
• Fout De synchronisatieservice heeft een probleem ondervonden bij het synchroniseren van deze bron (bijvoorbeeld vanwoge een communicatieprobleem met de mCloud).

"Verbonden met mCloud" betekent dat de console de mCloud-server kan bereiken, dat de huidige gebruiker mCloud-enabled is en er een geldig wachtwoord is ingewerd (of een geldig token dat is opgestagen uit een vorige sessie).

• Gesynchroniseerd De nieuwste versie van shows op de console is gesynchroniseerd met de mCloud. Nieuwere mCloud-versies zijn onbekend.
  In afwachting Er zijn een of meer nieuwere versles gemaakt op de console en deze worden de volgende meer dat de console wordt aangesloten, gesynchroniseerd.
• Synchroniseren inv
  • Tegenstrijdig nvt
  • Fout nvl

150 Quick Stat Guide 151-HOS2407

HD96-24 Basisbediening

Hoofdstuk 4: Over het bedieningsoppervlak

De HD95-24 is vanaf de grund af ontworpen om de machinist gebruiksterendelijke touchscreen-bedieningslementen te bieden, samen met belende analoge bedieningslementen. Deze slimme combinatie van werkmethoden zorgt ervoor dat elke technicus naar deze console kan lopen en zich onmiddellijk thuis voelt, maar indien nodig dieper in het systeem kan dulken om complexe routing en gedetailleende sonsche manipulatie te bereiken.

Het oppervlik is geïnsteerred om een robust Visien stalen afwand, wegkelijk maar die welke worden gebruikt in geëntige Midra analoge producten. Het hele oppervlik wordt aangesstand van multiw teese processors. Alle bijbehorende voedingen, computemotherands, Vi-Fi-robot, Bluetooth, geheugen, grafische krarten etc. zijn onderbrecht in het oppervlik, dat ook een digitalie audio-rotherbet bewert die locale 1/2-connectoren op het achterpeneel onderbeunt. Aanzijlijke gekeerde luchkoverlag wordt voorzegd door een schet en grote (maar langsaam bewogende) interne ventilatoratie. Het grote capacitive touchscreen gelt een grote hoovheid informatie waren aan kunden aangeplage aan uw flowlaw en het maken een pleeter te maken. Het gebruik van moderne gelangen van motale tebruiken- en tablettechnologie, zoals lijpen en wegen, maakt parameternameplatie nog smeller en responsver met tot 10 gelijktijdige aanaakpunten.

Het HD96-24-systeem is zo ontworpen dat het gemakkelijk zichtbaar is voor kleurenblinde mensen. Er is grote zong besteed om het systeem zichtbaar te maken voor zoveel mogelijk soorten kleurenblinden.

Indeling besturingsoppervlak

Het HOX-24-oppervlak kan in 7 verschillende gebieden worden gemorst, waandoor de bediening snel en nauwkeurg gaat met alle bedieningselementen binnen handbereik. De gebieden zijn gedefinieerd in onderstaand schema.

De HD96-24 heeft 4 volledig toewijsbare faderbanken opgesplirtst in dne banken van acht faders en een bank met vier faders elk met individuele, ultraheldere, full colour LCD displays. Elke sectic kan aan elke functie worden toegeweden, of het nu gaat om inputs, outputs, POP's, VCA, Matrices of Masters. Met dit concept kan de gebruiter het oppervakt volledig aanpassen aan zijn mengvoorkeuren.

Het globale toewijjsbare gebied met snelkoppelingen kan worden gebruikt om veel eenwoudige en complexe functies met macro-achtige bedieningselementen binnen handbereik te bieden. Bijv. Pogroepselectie, macro's activeren of automatisering oproepen.

De toewijlsbare bedieningselementen boven de faders en aan de zijkant van de Gull kunnen voiledig worden aangepast aan uw workflow. Functies kunnen snel worden gewijlplig met de curszerlijknoppen. Voor bijvoorbeeld het wilpigen van de panpositie, aux-regeling of gain-wilpigningen.

Elke kanaalstrip binnen een bank biedt:

[1] LCD-schemm - Een display met hoge resolutie met meting, kanaalinformatie en flip-status en lokale parameterwaarden.
Sel (Fader Channel Select) - Deze knop selecteert het kanaal voor een verscheidenheid aan bewerkingen, inclusief het aanpassen van parameters vanuit de GUI en het toewijzen aan het kanaaldetailgebied.
COMP - Compressor gain reductile meter (GR).
[4] INGANG - Invoermeting.
POORT - Gate gain verzwalking meter (GA).
MUTE - Onk op de MUTE-krop om het kanzal te dampen (uit te schakelen).
SOLO - Druk op SOLO om naar het kanaalsignaal te luisteren.
5 NIVEAU - De fader is aannakgevoelig en biedt versterkingsregeling van tot + 10dB (of + 6dB als hij bijdraagt aan een uitgangebus).

152 Quick Slot Guide 153-F05-407

HD96-24 Basisbediening

Globaal toewijsbare snelkoppelingen

In het gebied met algemeen toewijksbare svetkoppelingen in het midden van het oppervlak kunnen verschillende functies binnen bandbereik van de gebruiker worden geplaatst. Twaalf full-colour LCD-displays met selectieknoppen geen veel informatie weer en maken het mogelijk om complexe bewerkingen op te roepen met een druk op de knop.

Huis

De HOME toets bevindt, zich onder het gebied Snelkoppelingen. Wanneer crop wordt gedrukt, wordt de HOME-workflow naar de Gull gebracht.

Kraan

De TAP-knop wordt gebruikt om het tempo in te stellen voor effecten die zijn toegeween aan de Global TAP-tempolunctie. Gewoonlijk zijn 8 tikken vereist voor een natwateurig tempo.

Pijltjestoetsen

Met deze twee loetsen bladert u door de verschillende pagina's van de globaal toewijlsbare pagina's met snelkoppelingen die volledig kunnen worden aangepast.

Het vertrouwde kanaal detalgebied wordt gebruikt voor hands-on besturing met sectes voor Config, Equalizer, Dynamics, Phones, Talk, Solo, Monitor, Man Bus en Master. Dit gebied maakt het gebruik van het oppenpak gemakkelijk te gebruiken met een vertrouwd analogog gevoel. De 4 x Change Over [C/O] -knappen voor Master, Mono, Monitor A en Monitor B wijzen de besturing toe aan de onderstaande fader voor snelle besturing per faderniveau.

Aansluitingen op het voor- en achterpaneel

Het oopplank heeft zowel aan de voor- als achterzijde aansluitpanelen. Het voorste aansluitpanel aan de rechterkant van de GUI heeft een XLB-aansluiting en een USB-aansluiting voor het aansluiten van respectervelijk een spreekmicrofoon en een USB-apparaat. Et kunt bijvoorbeeld een USB-geneutigenstick aansluiten voor back-up en overdracht van showbestanden. Onder de armeuningen aan voerszijden bevinden zich twee hoofdreefronaansluitingen van 6,35 mm die aansluiten op respectievelijk Mon A en Mon B.

Hoofdstuk 5: Systeemconfiguratie

Uitpakken van de apparatuur

Bewaar na het zorguldig uitpakken van de apparatuur al het verpakkingematriaal, zangzien dit nuttig kan zijn mocht het nodig zijn om de apparatuur later te verworers. Inspecteer de apparatuur zorguldig op tekenen van transportschade. Het heeft strengel kwalnetiscontroles en tests ondergaan vondot het werd verpakst en was in perfecte staat toen het de fabnek verliet. Als de apparatuur echter tekenen van schade vertoont, dient u het transportbedrijf onmiddellijk op de hoopte te stellen. Filleen u, de geadresvoerde, kunt een daim indienen bij de veroerder voor transportschade.

Rekken van de 1/0

Houd rekening met de reilverelsten zoals hieronder beschreven:

Om de juiste installatie en werking van de buitenboordapparatuur te garanderen, moet elk rek aan de volgende algemene vereisten voldoen:

Schokmontage (voor niet-installatieomgevingen)

Het rek moet voldoende bescherming bieden tegen schokken van de units waarin het zich bewindt door gebruik te maken van de juiste methoden voor schokbescherming. Bijvoorbeeld een rek met schuimophanging of een frame dat is opgevangen aan tillingsdempers.

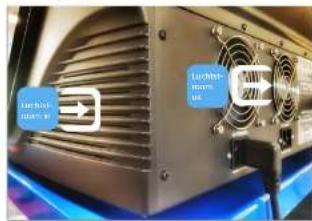

Ventilatie

De HD96-24 heeft luchtlinlaatopeningen aan elke kant van de console, Lucht wordt sangezogen via de ventilatieopeningen aan de zijkant van de console en komt naar buiten via de twee ventilatooren aan de achterkant van het oppentak. Het is van vitsaal belang dat geen van deze luchtwegen wordt geblokkerd, omdat oververhiting kan uptroden als de luchstroom wordt beperkt.

De Midas I / D - units zijn zo ontzorpen dat hun interne verblachteluchstroom via de voorkant van de unit wordt aangezogen en via de achterkant wordt algewerd. Om dit mogelijk te maken, moet het rackcontwerp ervoor zorgen dat koele lucht vrij door het rack in dezelfde richting kan stromen, dat wil zeggen naar binnen door de voorkant van het rack en maar buiten via de achterkant. Situelles waarbij de lucht in een oinkelvormige richting rond en door een Midas I / D unit stroomt, moeten worden voorkomen. Midas naelt aan om reikken te gebruiken met viding te openen voor - en achendeuren.

Voorzichtigheid

Combiner moti units in hetzellde rek die zijn ontworpen voor een andere ventilatieluchtstroomrichting dan die is ontworpen voor de MIDAS units. Om dit te voorkomen, raden we aan om niet-MIDAS-units afzonderlijk te huisvesten.

Rack mount steunen

Bevestig de achterkant van de Midas I / O-units altijd aan het rack met de steunbeugels voor montage aan de achterkant. Deze beugels worden op elke Midas I / O-unit gemonteerd en worden aanbevolen voor gebruik in toerlotpassingen.

Handgrepen op rekkoffer

U dient ervoor te zorgen dat er voldoende externe handvatten aan de racksbuizing zijn bevestigd om het rack gemakkelijk en veilig te kunnen mannouweren, en met het aantal personeelsleden dat geschikt is voor de taak. Deze handgrepen moeten ook geschikt zijn voor het besondde doel.

Vrije ruimte aan de achterkant van de units

Zong voor voldoende vrije ruimte aan de achterkant van de units om voldoende vrije ruimte te bieden zodat de kabels hun minimale bulgradius kunnen bereiken.

Beveiligen van de kabels

We karden aan om de kabels aan de achterkant van de units up te ruimen met rijgtaven en kabelbinders. Dit moet een optimale toegang bieden tot de achterkant van de units voor het aanskuiten van andere kabels, het in-1 uitschakelen van de units enz. En ook om maximale zichtbaarheid te geven aan de LED's van de units voor het bepalen van de communicatiesstatus, de verbindingstatus, de toestand van audio enz.

Aansluitinstructies

Er zijn momenteel twee manieren om de systeemapparatuur met elkaar te verbinden:

1. HD96-24 oppervlak naar een Klark Teknik DN9680 via koper (tot 100 m) of met een multi-mode (MW) glasvezelslang (tot 500 m). Vervolgens Klark Teknik DN9680 naar I/O-box (bijroorbeeld DL231) via CatSE (tot 100 m).

2. HD96-24 oppervlak direct naar I / O (bijvoorbeeld DL231) via CatSE (tot 100 m).

Het is absoluut noodzakelijk dat alleen STP Cat5E Rated-kabels worden gebruikt!

Lengte = 100M Point-to-point volgens het CateSE ethernet-protocol - Houd rekening met eventuele in-line verbindingen of links om de totale kabelengte te verminderen.

AESSO CatSe STP versus UTP-kabels.

Music Tribe standsandiscert het gebruik van Ethercon-kabels die worden gebruikt voor AES50 verbindingen en stelt dat klanten alleen Shielded Twisted Pair [STP]-kabel moqen gebruiken met afgeschernde R4S-pluggen en Ethercon-omhulsels.

STP-kabel heeft het extra voordeel van een folie of gevochten afschemming die de kabel beschermt tegen elektromagnelische interferentie. Een goede folie of gevochten afschemming en correct aangeskoten afgeschermde stekkers en schalen helpen ook beschermen tegen elektrostatische omlading (ESD) die de voorzaak kunnen zijn van uitval op AES50 -ansluitingen.

Af en toe laten afgeschernde Ethercon-kabels de afschemming aan het en- uiteinde los om te helpen bij aardingslussen, ook al heeft dit geen voordeel voor AE550-verbindingen. Deze verbindingen moeten continuitelt hebben van het schild aan beide uiteinden, inclusief de Ethercon-shells. Dit zorgt voor de best mogelijke bescherming tegen sterke ESD-indloecen, zoals het omgaan met ontdukingen of zelfs blikseminslagen in de buurt.

Alle AES / EBU verbindingen moeten een 1100 AES / EBU kabel van goede kwaliteit gebruiken om een correcte werking te garanderen.

154 Quick Slot Guide 155-FOSS2407

HD96-24 Basisbediening

Systeem componenten

Hieronder vindt u een lijst met momenteel compatibele systeem-1 / 0-componenten met de HD-software. Als 1 / 0 is aangesloten op het HD/S6-24-systeem, moet u worden blijgeverst naar de kleuviste HD 1 / 0-software. De updater is in de console ingebouwd en leidt u door het updateproces. Na de update zijn 1 / 0-boxen nog steeds compatibel met Pro Series-consoles.

Opmerking: 1 / 0-boxen moeten worden bijgewerkt om te kunnen werken met het HD96-24-systeem. De 1 / 0 Box en Device Updater zijn te vinden op de Update Manager-pagina. Terwijl al uw 1 / 0 is aangesloten, drukt u op Sync 1 / 0 en volgt u de instructies. Bijgewerkte 1 / 0-boxen zijn volledig compatibel met Pro Series-consoles.

I/O UNIT
DL231 - 2 belroonde Midas microfoonvoorverstekers per ingang met schakelbare +48 V fantoomvoeding 2 dubbele reduandante AES50 networpakouerten met onfathanselijke fasevergrande de los synchronische 24 elektronisch gebalanceende uitgangskanaen kunnen worden gehald uit microfoonvoorverstekers af AES50-paorten
DL151 - 24 belroonde Midas analoge microfoonvoorverstekers met schakelbare +48 V fantoomvoeding
DL152 - 24 actief-gebalancesrde lijmniveau-uitgangen met lage impozambe
DL153 - 16 belroonde Midas analoge microfoonvoorverstekers met schakelbare +48 V fantoomvoeding 8 actief gebalanceerde lijnuitgangen met lage impozambe
DL154 - 16 actief-gebalancesrde lijmniveau-uitgangen met lage impozambe 8 belroonde Midas analoge microfoonvoorverstekers met schakelbare +48 V fantoomvoeding
DL155 - 8 belroonde Midas analoge microfoonvoorverstekers met schakelbare +48 V fantoomvoeding 8 actief gebalanceerde langohmige lijniveau-uitgangen 8 AES3 /MES / ESUJ digitale ingangen om 8
DL251 - Audiosydreme I / D Dlt wordt geleverd als een vaste configuratie eenheid met 48 mic / line-ingangen en 16 uitgangen.
DL252 - Audiosydreme I / D Dlt wordt geleverd als een vaste configuratie eenheid met 16 mic / line-ingangen en 68 uitgangen.

Directe aansluiting van I / O

Om het systeem aan te zetten

Belangrijke notitie

Zong ervoor dat uw luidspreversysteem, In-ears of monitorvijgen gedempt zijn tondat het opstarten van het systeem is voltoold.

Nadat alle systeemverbindingen zijn gemaakt, start u het systeem als volgt op:

De HD96-24 inschakelen

1. Steek de twee netsnoeren in de stopcontacten. Beide voedingsmodules moeten stroom leveren aan het HD96-24-oppervlak voor een correcte redundante werkling.

2. Steck de connectoren van de voedingskabels in de IEC-stopcontacten aan de achterkant van de 110% 2

3. Schakel de stroom van het HD96-24-oppervlak in door beide AC POWER-schakelaars in te schakelen. Het oppervlak zal opstarten. Zoera het standaard GUI-schemm wordt weergegeven, is het klaar voor gebruik.

Om het HD96-24-oppervlak uit te schakelen

Zorg ervoor dat u alle gewenste shows, scènes of instellingen heeft opgestagen.

Selecteer in de GUI Menu in de bovenste balk en houd vervolgens de rode SHUTDOWN-knop onder in het menu ingedrukt totdat de lijn rond de buitenkant van de rode knop koopt. De ahluitprocedure wordt dan gestart.

Het scherm wordt leeg, het Midas-logo wordt kort weergegeven en het scherm wordt voor de tweede keer leeg, wat aangeeft dat de uitschakelprocedure is voltoold. Pas als het system correct is uitgeschakeld, is het veilig om beide wisselstroomschakelaars (achterkant van het oppenlak) uit te schakelen.

158 Quick Slot Guide 159-F052407

HD96-24 Basisbediening

De ID van de unit (s) instellen

Radat u uw systeem hebt aangesloten, moet u mogelijk de ID van de unit (s) in het rekinstellen, zoals de D12311/0 of D115x1/0, aangeslen elke unit binnen dezelfde familie van units zijn eigen uniek ID-nummer.

Readpleeg de DL-serie of HD-handleidingen voor volledige details over het wijzigen van unit-ID's.

Een aansluitpaneel aan de achterkant van het bedieningsoppentak heeft twee hoofdslecties. Aan de inlerkant betonden zich twee stroomtoevoer- en ventilatieunits, met ondoeraan 2 x visselsstoomschakelaars. Het rechterdeel bewat aansluitingen voor de Snake / Multicore, Ethernet besturing, adt analogs audio-ingangen en -uitgangen, dne AIS3-in- en uitgangen, diagnostiek, weddock, Twin HDMI™ extreme monitoruitgangen, Midi, Talkback (lijnivstau-ingang), twee uitbreidingskaatlezetzen en USB hub.

Externe interfaces en randapparatuur

Met de H096-24 kunnen verschillende apparaten worden gebruikt, zoals een extern USB-touetsenbond.

MIDISTandaard 5 pins connectoren zijn ondergebracht in het achterpaneel voor gebruik als MIDIN, OUT-enTHRU poorten. Deze zijn ook gemonicerd op sommige 1/0-units (DL231, DL251 bijvoorbeceli) en zijn daarom zowel op de FOH als op de podiumlocaties verkrijgbaar.

USB.Aan de achterkant van de H096-24 zijn 2 x 4-weg USB 3.0-hubs voorzien. Bovendien is er een USB-poort rechts van het GUI-schem voor gemakkelijke bestandsverdracht. De USB-utgangen van de faderpoort zijn alleen voor gebruik met toekomstige faciertankultreddingen.

Externe monitor De HD96-24 heeft 2 HDMI ** - aansluitingen op het achterpanel en extra beeldschermen aan te sluiten (1920 x 1080p 59,94Hz / 60Hz 16:9 & 720 x 480p 59,94Hz / 60Hz 16:9 ondersteund).

Ethernet-poort De Ethernet-poort aan de achterkant van het oppervlak is voor het aansluiten van de HD96-24 op een netwerk of externe draadloze router.

Ultranet 2 x poorten voor het aansluten van Ultranet-apparaten.

Hoofdstuk 6 Surface Controls

De HD56-24 heeft volledige multi-touch screen bediening. Dit geeft de gebruiker een beetje het gevoel weer met analogie consoles te werken en tegelijkterijd moderne manieren van intercie met alleaagse producten zoals smartphones en tablets te integreren. Een van de voordelen van digitalis consoles ten opzichte van analogie consoles is dat het aantal kanalen niet wordt beperd door de handwane van het bestiningsoppervlak. Dit betekant echter dat slechts een bepaaid aantal kanalen op één moment op het bedieningsoppervlak kan worden vorgegeven, terwijl de andere beschilbaar zijn via een aanrading van het schem (GUI) of toetijdpare snelkoppelingen.

Door op de S&L (selectie) -Knop op een ingang of uitgang te drukken, wordt het gekozen kanaal naar de bedieningselementen op het oppervlak gebracht (sok naar de wijegels op het aannakschemm). Van hieuelt kunnen aanpasslingen aan veel algemene parameters worden gewijzng, zoals Cai, Eq. Dynamics of Pan-positie. Deze manier van werken heeft een vertroond geweel dat u begrijpt en comfortabel in het gebruik is. Mute schakelt het kanaal uit en solo stuur de audio van het geselecteerde pod naar de 4- of 8 solotus, afhankelijk van de padinstellingen.

Navigeren via het detailgebied van het oppervlak

Het oppervakt is aangelegd met een vertrouwd analog gewel voor zenvondige bediening. Aldeagrage functies zijn beschikbaar voor praktische bediening. Alle functies worden gespiegeld in de CUI met parametervaarden die bij aanraking worden gemarkerd. Hierdoor kunt u snel wijzigingen aanbrengen in het geslecteerde kanaal of pad.

Meters - 12 LED's Steren-ingangsmeters gewen signalen weer van -35 dB tot 20 dB.
Link-Verbindt het momenteel geselecteerde ingangskanaal met de volgende ingang. Nootungangen linken altijd oneven naar even, dwz Aux 1 tot 2 enz.
1 Praten - Stuur de spreesbus naar het ge selecteerde kanaal.
Aanwinst - Pas de versteking van de voorversterker van het ingangskanaal aan.
[5] Trimmen - Pas het trimniveau voor ingangen - 40 tot 20 dB of voor Aux, Matrices en Masterbussen - 12 tot 6 dB aan.
HPF - High Pass Filter [HPF] - regeling met een berek van 10 Hz tot 10 kHz.
LPF - Laagdoorlaatfilter (LPF) -regeling met een berek van 40 Hz tot 20 kHz.
Dir Mute - Dempt de directe uitgang van het momenteel geselecteerde kanaal.
4 Invoegen - Schakelt het invoegpunt op het geselecteerde kanaal in.
48 V - Activeert 48 V fanzoorwodging op het geslecteerde ingangskanaal.
(1) Φ-Polariteit schakelaar. Verandert de polariteit van het geselecteer de kanaal met 180° (vaak onnauwkeung fase-omkering gencemd omdat de knop alleen de polariteit omkeert).
[10] HPF aan - Activert de HPF.
LPF aan - Activeen de LPF.

Equalizer

① Aan - Schakelt de equalizer in voor het geselecteerde kanaal.
Aamwinst - Elke band heeft een bereik van 1 - 16,2 dB.
1 Frequentie - Elke band heeft een frequentiebereik van 16 Hz tot 25 kHz.
Breedte - De bredte of O van een EQ band kan worden gewijzigd van 0,3 tot 5,3.
Vorm -Verandert de vorm van Band Voor ingangen zijn de vormopties inclusief Bel, Bright, Classic en Soft. Voor uitgangen heeft de Shape-knop de modi Shelf, LP 6 dB, LP 12 dB en Bel.
(€) Vorm-Verandert de vorm van Band Voor ingangen zijn de vormopties inclusief Bell, Deep, Classic en Warm. Voor uitgangen heeft de Shape-knop de modi Shelf, HP 6 dB, HP 12 dB en Bell.

Dynamiek

Compressor GR-meter - Compressor (Comp) Gain Reduction Meter (berek - 1 dB tot - 23 dB).
GATE GA-meter - Gate Gain Attenuator Meter Range (-1 dB tot -34 dB)
SEL Comp - Selectoert de compressorinstelling voor het geslecteerde kanaal.
AAN - Zet de compressor aan voor het geselecteerde kanaal.
SEL Gate - Selectcert de poortinstelling voor het geselecteerde kanaal.
AAN - Schaeelt de poort in voor het geselecteerde kanaal.
[3] Modus - Selecteert de modus van de compressor (Corrective, Adaptive, Creative en Vintage) of gate [Gate of Ducker].
Aanval - Regelt de aanwalstellingen van de gate of comp.
Wacht -Regelt de houdwaande van de poort. Hold is de hoeveelheid tijd dat de poort open is totdat het vrijgavedeel van de poort begint.
(1) Vrijgeven - Regelt de vrijgavekarakteristiek van de gate en comp.
[1] Bereik / verhouding -Bereik heeft betrekking op de poort en regelt de hoeveelheid signaal die mag passeren wanneer de poort gesloten is. Ot is handig op drums om een desl van het droge drumgeluid door te laten als de poort gesloten is. Ratio heeft betrekking op de comp. Met een ratio-instelling van 3:1 voor elke 1 dB boven het drempelpunt wordt het signaal verlaagd of gecomprimeed met 3 dB.
Drempel - Pas het punt aan waarup de pourt opent of compressie begint plaats te vinden.
[16] Knie - Verandert de compressie-knie-instelling (hard, medium of zacht).
Make-up -Voegt winst toe aan de output van de compressoren. Dit stelt u in staat om de niveaus van de compressor aan en uit te balanceren door de make-up gain te verhogen zodat deze overeenkomt met de hoeveelheid gain reductie die plaatsvindt. (Berek 0 d8 tot 24 d8).
[15] Sidechain-frequentie - Stel de frequentie in vaar de sideschain van de gate of comp naar luisterl om een bopaald frequentiebereik beter te kunnen regelen.
Aan - Zet de sitedchain van de gate of comp aan l uit.
[10] Lulster - Stuart de qeselectere de sistechain-frequentie naar de solo-huis voor monitoring en om de frequentie nainekeurig af te stemmen.
[15] Breedte - Verandert de breedte van de zijketen voor de garte en comp (0,1 okt, 0,3 okt, 1 okt en 2 okt).

Telefoons

[1] Telefoons A - Level control.
2 Telefoons B - Level controls.
[1] Telefoons A - Stilleknop.
[4] Telefoons B - Stilteknop.

Praten

Praatversterking - Pas de versterking van de Talk Mic-inqang aan het oppervlik aan.
Praatmicrofoon - XLR-ingang voor lokale spreckmicrofoon.
5 Praat INT (intern) - Hiermee kan de spreekmicrofoon naar de interne spreeklos worden gestuurd. Het kan bijvoorbeeld worden gebruikt om uw spreekmicrofoon naar een kanaal te sturen om de signalstroom te testen.
4 Praat EXT (extern) - Hiermee kan uw lokale spreekmicron naar de Ext Talk worden geleid.
OSC INT - Activeert de oscillator op de geselecteerde interne bus.
OSC EXT-Stuurt de oscillator naar de Ext Talk bus. Dit kan worden gebruikt om de oscillator naar een kanaal te sturen, indien nodig, door de Ext Talk nut op de monitor-patchpoujna naar een kanaal te patches.

162 Quick Span Guide 163H0574CTF

HD96-24 Basisbediening

Solo

Een PFL - Geeft aan dat een ingangskanaal wordt gehoord door Pre Fader Listen via Solo A-bus.
(2) B PFL - Geeft aan dat een ingangskanaal wordt gehoord door Pre Fader Listen via Solo B-bus.
Een PFL - Geeft aan dat een uitgangskanaal wordt gehoord door Pre Fader Listen via Solo A bus.
[1] B PFL - Geeft aan dat een urgangskanaal wordt gehoord door Pre Fader Listen via Solo B-bus.
Voeg (A) - toe Maakt het mogelijk om meer dan een ingangskanaal tegelijk te beluisteren op de A solobus.
5 Toevoegen (B) - Maakt het mogelijk om meer dan één ingangskanaal tegelijk te beluisteren op de B-solobus.
Wissen (A) - Wist alle huidige solo-selecties.
Wissen (B) - Wist alle huidige solo selecties.

Hoofdbus

[1] Pannen - Regelt de postle van het signal in het stereoveld.
[3] Vertraging - Past de vertragingstijd voor het geselecteerde kanaal aan.
Mono - Past de verzending naar de Mono Bas aan.
Stereo - Stuurt het qeselecteende kanaal naar de stereobus.
[5] Aan - Zet de vertragingstijd van het geselecteerde kanzal aan.
Mono - Stuart het geselesteerde kanaal naar de Mono Bus.

Toezicht houden op

(1) Out Swap -Wisselt de A- en B-monitorbussen volledig om, wat betekent dat A B wordt en vice versa. Hierdoor kunt u bijvoorbeeld desgewenst een wedge monitormix op de in-ear monitorbus horen zonder opnicuw te mochten patchien.
2 Talk Back - liermee kan de talkback-ingang op lijniveau op de achterzijde rechtstreeks worden ingevoerd in de monitor 4-bus.
(1) Talk Back - Maakt het mogelijk de talkback-ingang op lijnnivesu direct in de monitor B-bus in te voeren.
4 ST-Routcert de stereobus naar de monitor A-bus.
[5] ST-Routeert de stereobus naar de monitor B-bus.
DIM A - Verlaagt het niveau van de monitor A-bus met 6 dB.
(2) DIM B - Verlaagt het niveau van de Monitor B-bus met 6 dB.
[3] Dempen - Dempt de monitor A-bus.
4 Dempen - Dempt de monitor B-bus.
①. Monitor A-meting - Stereo 20 LED-meters, -36 dB tot 21 dB.
[01] Monitor B-meting - Stereo 20 LED-meters, -35 dB tot 21 dB.
Monitor A-niveau-Level controle. Maximaal niveau 10 dB.
[13] Monitor B-niveau -Level controle. Maximaal niveau 10 dB.
(34) C/O - Stourt de niveauregeling van monitor A naar de fader direct eronder voor eenvoudige aanpassing.
(3) C/O - Stuart de monitor B-niveauregeling naar de fader direct eronder voor eenvoudige aanpassing.

Meester

① Master Mute - Dempt de Master Stereo Bus.
Mono dempen - Dempt de Mono Bus.
Mastermeters - Stereo 20 LED meters, 36 dB tot 21 dB.
Monometer - Stereo 20 LED-meters. -36 dB tot 21 dB.
Master Stereo Bus-niveau-Level controle. Maximaal niveau 10 dB.
Monobusniveau - Level controle. Maximal niveau 10 dB.
C/O - Stuart de Master Stereo Bus-niveauregeling naar de fader direct eronder voor eenvoudice aanpassing.
C/O - Stuart de Mono Bus-niveauregeing naar de fader direct eronder voor cennoudlige aanpassing.

164 Quick Span Guide 165H26740TF

HD96-24 Afmetingen

Verwerden
Inverwerverwingskatalen	143 flatbeekatalen
Ultraverwerwingskatalen	96 flexel zus-uitgangen, 29 matrices, storobus, monodus
Intime effectien engines	24 effecterslets (not 96 effecten)
	32 x stres multihand-compresses
	96 x stroco dynamische equalizers
Routcingsminder van punt naar punt	622 x 652
Signalverwerking	64 hix strijvende komms
D/A-connector	24-bit, 96 kHz on 128 accur oversampling
A/D-connector	24-bit, 96 kHz on 128 accur oversampling
bemesterungfrequenmle:	96 kHz
V0-latente (opervalite input naar output)	1,34 ms
Inver audioverwerking	Dual-slope hong- en loopedran/airfilters
	Gonzele over echte airfilter
	4 lumba parametrache EC met 3 plankmodi
	Creatieve input-compressoren met 4 standen
	Inzergosten of duster
	Punt inoeges annulut met onderrijziging verwenken
	Dirkte uitover met instobaan microen verwerkingpunt
	Vertragingen compenserde met retoummola op ingungen
	5 aftakguten per verzending
Audioverwerking ultraer	Uitgning 4-bands parametrische EC met stehring/HVLP-optes
	Dynamiek van creatieve uitwaer in 4 standen
	Punt inoeges annulut met onderrijziging verwenken
	Dirkte inovor met instobaan microen aftrippunt voor verzending
Help bij meogen controle	12 x protogecgen
	12 x route goepen
	24 x oppendaktbezvolklingsproppen
	24 x VCA grassionende bevolkingmoegen
	Automatisering van voemnungschois
Connectaren
Midas microforn wavenestroder	8 x XLR gebalanceerd
Geblancende uitgangen	8 x XLR gebalanceerd
Talkbouts connector	1 x XLR gebalanceerd
Talk-connector	1 x XLR gebalanceerd
Hooksterbetonamidating	2 x 1/2 TRS (steres)
Digitale ACSI-ingang / uitgang OUB	2/2
AE530-pointen (black betok SuperNAc, 100 Kmbds)	4
Stang (coper)	1 x HyperMax (192 kandel bidene taserie digitale audiis) op Efthreven XLR
Stang (zezer)	2 x HyperMax (192 kandel bidene taserie digitale audiis) op Optimum XL
CMT-utortrolinquals	2 x slots (OMT-module row AE530, DAVL, MADn on US$)
Ultranet	2 x Ultranet-pointen (not 16 digitale uitgangen per port)
Woorchke IV	BNC, receptert TTL niveau, 95 kHz biologil, impedantie 75 Ohm
Woorchke UII	BNC, luteen TTL-nevas, 95 kHz biologif

228 Quick Stat Guide 229HD26740-TP

Specifications

Conductors
ALS3-synchronsade IUI 1 x 3-plins XLR
ALS3-synchronsade IUI 1 x 3-plins XLR
Erectom Ethernet-ansluding Etercon XLR
Monitoruligung:	2 x HDMI (1930 x 100fps 55,540 y/klife 16 & 8720 x 480fps 55,540 y/klife 16 & 9 understand)
USB 3.0-type 4-hub	4 x 5 V = 500 mA
USB 3.0-type 4 (fotoporenturbreiding)	4 x 5 V = 500 mA
USB 3.0-type 6 (megrenero vascajide)	1 x 5 V = 500 mA
Diagnoseport Sickle port
MID 15, Cut en Tmu 5 pins MDI DBZ verklaingen
Lamp 2 x 12 V DC 5 V 4 pins
ILC-stopcontact met aan/Lit-schakelaar	2
Invor Aultivserkemerkten
Operataktie ingangslimpedantle	10 dB
Maximal ingangsniveau zonder clip	+21 dB
Ingangszorsting	Anlage getrachte versorging -2,5 dB tot + 45 dB plus -40 dB tot - 20 dB continue digitale trim
Fanzschmerung (scholektive per ingang)	+45 V
Impedante microfoon praten	5 dB
Prest microfonstersting	+15 dB tot 160 dB
Maximal riewa microfoon praten	+6 dB
Takeback Impedante	20 dB
Takelock-wirst	>=0 tot + 10 dB
Maximal gepunkniveau	>=10 dB
Operataktie uitgangslimpedantle	50
Operataktie-utgangszorsting	0 dB
Operataktie output max niveau	+21 dB
Dynamisch bereis	100 dB, 22 Hz tot 22 MHz, engewogen
Maximal spanningversorging	100 dB ingangen naar subgroupe on masters. 105 dB ingangen naar aux en matrix
Overstraak bij 1 kHz	<100 dB fociet angrenzende ingangskanalen
Overstraak bij 10 kHz	30 dB fociet angrenzende ingangskanalen
Fader / pan afgestenen bij 1 kHz	<100 dB
Fader / pan afgestenen bij 10 kHz	<100 dB
Utgangslimpedante hoflotzafloon	10 jaar
Maximal uitgangsniveau hoflotzafloon	>=2 dB
Displays
Schern overgruent:	21 inch LCD schern met hoge heldelbrid 1000 x 1000 ps, van tanaalschern, tot 10 gelijäufige zonklingen
LCD-inflodplays	41 x full colour LCD-inflodplays, 24 mm x 24 mm (formant), 240 x 240 px
Inscrimmen (xantal 30)	12 segmenten - 35 dB tot +20 dB
Utgangsmeters (xantal 7)	20 segmenten 36 dB tot +21 dB
Kanalcanpumetes (xantal 28) 5 segmenten -24 dB tot -1 dBu
Kanalportmeters (xantal 28) 5 segmenten -34 dB tot -5 dBu
Comp meter (xantal 1)	12 segmenten - 23 dB tot - 1 dBu
Pointmeter (xantal 1)	12 segmenten -34 dB tot -1 dBu

Bedening
100 mm gerder seerde foides	8 + 8 - 8 + 4
Aanslakgevolige drankstropen	66
Aangepaste bedieningselementen
Voledig terwijssbare drankstropen	28 + 6
Voledig terwijssbare verlichte stropen	28 + 8 + 12
Hoditschfoniediction A cm B, min tot max
Proten	Talk gain min tot max
Win
Anterine	Interte dual-band
IFF 002, 11 a/b/g/n	Ondersteunt a/b/g/n apparaten
Trequenzileterels	2402-2462 MHz/5.15-5,850 GHz walking, allantelijk van regic
Maximast uitgangvermögen	20 dBm imert 5 GHz breik
Bluetooth
Versie < 0 DDR m LE
Stroom	20 dBm
Compatibilität	Ondersteunt GAP, SOX, PAK, SPE, IAP, HFP 1,3, GATT, ATR, IAP, K2DP, 6OR2
Maximast communicatierberek	30 m typosh
Stroom
Schalactraste voeding	2 x automatisch breck 105-240 V (56%RHz)
Energieerbeink	2 x 692 N
Hardig	9 A max
Fysiek
Betriebsstempenzuurborelc	5°C tot 45°C (HT°F - 115°F)
Opslagtemper zureberelc	20°C to 60°C (4°F - 740°F)
Afmetingen (x x y z)	352 x 1028 x 719 mm (13,9 x 40,5 x 28.3")
Sewicht zonder flightcase	43,2 kg (95,0 lbs)
Gewicht met flightcase	147 kg (108,5 lbs)

Specifikationer

Belangrijke informatie

Ważna informacja

Hierbij verklaari Musir Tribe dat dit product in soeneenstemming is met Richtlijn 2014/53/EU, Richtlijn 2014/30/EU, Richtlijn 2014/35/EU, Richtlijn 2011/65/EU en Amendment 2015/863/EU, Richtlijn 2012/19/EU, Verordening 519/2012 REACH SVHC en Richtlijn 1907/2006/EU.

De uiledige tekst van de EU DoC is beschikbaar op https://community.musictribe.com/

EU-verzegenwoordiger: Music Tribe Brands DK A/S

Adres: Gammel Strand 40, DK-1 202 Kaberhaven K, Denemarken

UK vertegenwoediging: Music Tribe Brands UK Ltd.

Jahres: Se verdieping, 20 Farrington Street, London EC46 438, Venenigt Kocinkrijk

CE
