Produkttyp	Digitales Mischpult
Marke	Midas
Modell	HD96-24
Eingangskanäle	144 (Flexi-Simultan)
Ausgangskanäle	96 Aux, 24 Matrizen, Stereobus, Monobus
Audioverarbeitung	64-Bit-Gleitkomma
Abtastrate	96 kHz
A/D- und D/A-Wandler	24 Bit, 128-Bit-Überabtastung
Touchscreen	21 Zoll, 1920 x 1080 Pixel, Multi-Touch 10-Punkt
Motorisierte Fader	28 (8+8+8+4)
Analoge Ein-/Ausgänge	8 XLR-Eingänge, 8 XLR-Ausgänge
Digitale Anschlüsse	AES50 (4 Ports), HyperMAC (2 Fasern), Ultranet (2 Ports)
Stromversorgung	2 x 100-240 V, 50/60 Hz, 2 x 650 W
Abmessungen (ohne Rollen)	352 x 1028 x 719 mm
Gewicht (ohne Rollen)	43,2 kg
Gewicht (mit Rollen)	147 kg
Bluetooth	Version 4.0, Reichweite 30 m
WLAN	Dualband 2,4/5 GHz
Garantie	10 Jahre Midas
Pflege	Reinigung mit einem trockenen Tuch; nicht Feuchtigkeit aussetzen
Sicherheit	Erdung erforderlich; Vorhandensein gefährlicher Knopfzellen
Mögliche Erweiterung	2 CM-1 Steckplätze für zusätzliche Karten

Häufig gestellte Fragen - HD96 Midas

Wie schalte ich das HD96-24 Pult ein?

Schließen Sie beide Netzkabel an und schalten Sie die beiden AC POWER Schalter auf der Rückseite ein. Das Pult startet. Warten Sie, bis der Standardbildschirm angezeigt wird.

Wie schalte ich das Pult korrekt aus?

Im GUI-Menü halten Sie die SHUTDOWN-Taste gedrückt, bis ein Kreis darum herum erscheint. Das Pult führt eine Herunterfahrprozedur durch, danach können Sie die Schalter ausschalten.

Welche Kabeltypen für AES50-Verbindungen verwenden?

Verwenden Sie ausschließlich geschirmte STP Cat5E-Kabel mit Ethercon-Steckern. Die Schirmung muss an beiden Enden für optimalen Schutz angeschlossen sein.

Wie speichere ich eine Show auf dem Pult?

Gehen Sie zum Show-Manager und wählen Sie Show speichern aus. Die Show wird auf die interne SSD kopiert. Sie können auch auf USB-Stick oder über mCloud sichern.

Wie richte ich ein Benutzerprofil ein?

Beim ersten Start folgen Sie den Bildschirmen, um ein Profil zu erstellen. Dieses ist mit Ihrem mCloud-Konto für die Dateisynchronisierung verknüpft.

Was tun bei Verlust des USB-Sticks mit Shows?

Melden Sie sich von der Konsole aus bei Ihrem mCloud-Konto an. Alle in der Cloud gespeicherten Shows sind zugänglich und können direkt heruntergeladen werden.

Wie verwende ich VCA- und POP-Gruppen?

Die VCA (24 Gruppen) ermöglichen die Steuerung des Pegels mehrerer Kanäle mit einem einzigen Fader. Die POP (24 Gruppen) erlauben das schnelle Abrufen einer Kanalauswahl auf der Oberfläche.

Wie schließe ich ein Talkback-Mikrofon an?

Schließen Sie ein XLR-Mikrofon an den Talk Mic-Eingang rechts neben dem Bildschirm an. Verwenden Sie die Tasten Talk INT oder Talk EXT, um es in die internen oder externen Busse zu senden.

Wie reinige ich den Touchscreen?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel. Vermeiden Sie direkte Sonneneinstrahlung, um Überhitzung zu vermeiden.

Welche Erweiterungskartenformate werden unterstützt?

Die CM-1-Steckplätze akzeptieren Karten für die Protokolle AES50, Dante, MADI und USB, mit denen bis zu 128 zusätzliche Kanäle hinzugefügt werden können.

BEDIENUNGSANLEITUNG HD96 Midas

Wichtige Sicherheitshinweise

Vorsicht

Die mit dem Symbol markierten Anschlüsse führen so viel Spannung dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochvertrige, professionelle Lautsprechenkabel mit voinstallierten 6,35 mm MONU-Klinkerstockern oder Lautspredrestedster mit Drehvertragung. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Achtung

Um eine Gefühlung durch Stromschlag auszuschließen, darl die Geräte abdeckung bzw. Geräterückwand nicht ausgenommen werden. Im Inner des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturzeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Achtung

Um eine Gefühung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gericht gelangen können. Stellen Sie keine mit Flüssigkeit gelichten Cegenvände, wie z. B. Vasen, auf das Gerät.

Achtung Die Service-Hinweise sind nur durch qualifiziertes Personal zu befolgen. Um eine Geführung durch Strömschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Brachten Sie alle Warrhinweise.

4. Befoigen Sie alle Bedierungshinweise.

5. Betreichen Sie das Geratnicht in der Höhe von Wasser.

6. Heinigen Sie das Gerät mit einem trockenen Tuch.

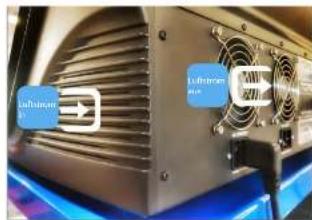

7. Blockieren Sie nicht die Belüftungsschätze, Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Höhe von

'Wärmequellen auf. Soiche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (nuch Verstärker).

1. Entfernen Sie in keinem Fall die

Sicherheitsverwicklung von Zweipol- oder gecrechten Stockem. Ein Zweipolsteder hat zwischen unterschiedlich breite Stockkontakte. Ein gecreiter Stecker hat zwei Stockkontakte und einen dritten Erdungskontakt. Der breitere Stockkontakt oder der zusätzliche Erdungskontakt direkt ihrer Sicherheit. Falls das mitgelierete Steckerformat nicht zu ihrer Stecköne past, wenden Sie sich bitte an einen Umktriker, damit Stockdass entsprechend ausgutsrecht wird.

1. Verlegen Sie das Ketzabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Adnten Sie bitte insbesondere im Bereich der Stocker, Verlängerungskabel und an der Stelle, an der das Ketzabel das Gerät verläßt, auf ausreichenden Schutz.

2. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.

3. Sollte der Hauptnetzstecker oder eine Gerätestadlose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.

4. Verwenden Sie nur Zusatzgeräte/Zubehörterile, die laut Hersteller geeignet sind.

1. Verwenden Siernut Wagen, Standberrichtungen, Stative, Halter oder Tische, die vom Hersteller benannt oderim Lieferumfang

des Geräts erdralten

Sind. Talb SE Eilen richtie hoim Bauwagen

Wagen-Schulden, sich die Vorsichtig nicht gegenüber der Wagen-Gerätscombination, um Verletzungen durch Stalpem zu vermeiden.

1. Zeiten Sie den hetzstedverbei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

2. Larsen Sie alle Wartungsabreitern nur von qualifiziertem Service-Personal ausführen. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B., Beschädigung des Netzklabels oder Steckers), Gegenstände oder Tätigkeit in das Geräneinnere gelangen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

1. Korekte Entsorgung dieses Produkts: Dieses Symbol west darauf hin, das Produkt entsprechend der WEEE Directive (2012/19/EU) und der jeweiligen nationalen

Innen Haushaltsfällen zu entzangen. Dieses Produkt sollte bei einer autorisierten Sammelteile für Recycling elektronischer und elektronischer Gesäte (LEU) abgeboten werden. Wegen bestandlicher Substanzen, die gemmelt elektronischen und elektronischen Gesäften in Verbindung stehen, könnte eine unsachgemäße Belandung dieser Aufsartet eine negative Ausbildung auf Umwelt und Gesundheit haben. Eleichtzeitig gewährleitet, die Reinig zur nichtigen Entwicklung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Unterstützung Ihrer Geräfte bei einer Recycling-Stelle nehmen Sie bitte Kontek zum zuständigen städischen Büro, Entworungsamt oder zu einem Haushaltsfallenstiges auf.

1. Installeren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Düchemegal oder ähnliches.

2. Stellen Sie keine Gegenstände mit offenen

nammen, etwa lehense Kretzern, auf das CeraL.

1. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.

2. Dieses Gerät ist in tropischen und gemäßigen Klimannen bis 45°C einsetztbar.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haltung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise aufhler enthaltene Beschredungen. Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbed und andere Informatoren können ohne vorherige Inkündigung geändert werden. Alle Warenezeichen sind Eigentum der jeweiligen Inhaber. Mitas, Karl Leink, Leb Gruppen, Lake, Tianney. Turboszund, TC Electronics, TC Helium, Behringen, Buregen, Asten Microphones and Carlaudio und Warenezeichen oder eingetragene Wareneziehen der Music Tribe Global Brands Ltd. 32 Music Tribe Global Brands Ltd. 2023 Alle Rechte vorbehalten.

Die gehenden Garantiebedingungen und zusätzliche informationen bezüglich der von Musik Trite gewährten beschränkten Garantie finden Sie online unter community.musiktrbc.com/pages/support+warranty.

6 Quick Sari Gu de 7H0524CCHP

VORSICHT

Wenn man die Bacteri durch einen flischen.

Ersetzen Sie die Batterie nur durch den gleichen oder einer gleichwertigen Typ.

Wenn man die Batterie im Feuer oder einem heißen Osten entsorgt oder mechanisch zernricht oder durchschneidet, besteht Explosionsgelahr;

Wenn man die Batterie einer extern heißen Umgebung aussetzt, besteht Explosionszefahr und es können frembare Flüssigkeiten oder Gase austreten:

Wenn man die Batterie extern niedrigem Luftbruch aussetzt, besteht. Eptunizumgelahr und es können frembare Hüssigkeiten oder Gase austreten.

Achten Sie bei der Entsorgung von Batterien bitte auf alle Umweltauspekte.

ACHTUNG

platten nicht angluster Galabun

Dieses Produkt enthält eine Knopf-/Knopfzellenbatterie. Wenn die Knopf-/Knopfzellenbatterie verschlukt wird, kann sie in nur 2 Stunden schware innere Verbreinnungen verunsachen und zum Tod führen.

Halten Sie neue und gebrauchte Battenien von Kindeln lem.

Wenn Sie glauben, sans Batteries möglicherweise verschluckt wurden oder in ein körpertell gelangt sind, suchen Sie sofort einen Arzt auf.

Kapitel 1 Einleitung

über diese Anleitung

Ausbildung

HD96-24 Benutzerdokumentation

Garantie und Registrierung

Service und Support

Häufig verwendete Begriffe und Definitionen

Kapitel 2: HD96-24 Übersicht

Vorstellung des HD96-24

Übersicht / Hauptmerkmale

Anwendungen

Systemkomponenten

Systembusse

Matrismischen

wird bearbeitet

Physikalische Audiowerbindungen

Einführung in das mCloud-Netzwerk

Zuverlässigkeit (Redundanz)

HD96-24 Software

GUI

Systemkartenenweiterung

Kapitel 3: Bevor Sie beginnen

Funktionsprinzipien

Betriebsarten

Hinweise und Tipps

Speichem Sie Ihre Arbeit

mCloud-Integration

mCloud-Unterstützung

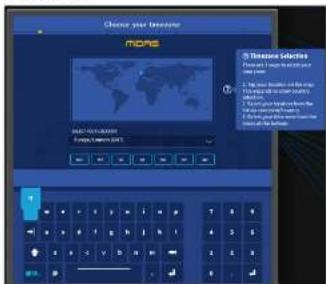

Benutzerreise

Einrichten eines Benutzerprofils

Kapitel 4: Informationen zur

Bedienoberfläche

Übersicht über die Bedienoberfläche

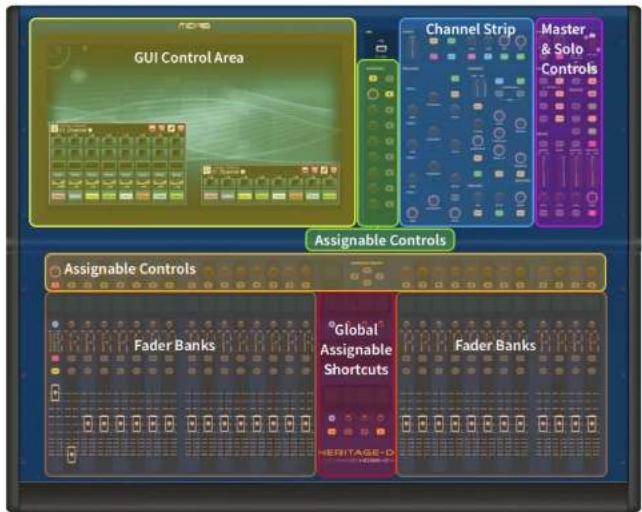

Bedienoberflächenlayout

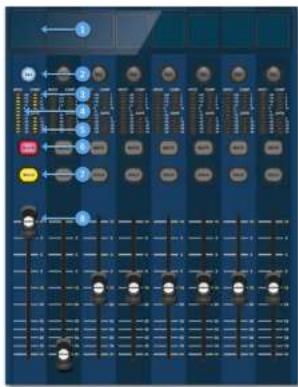

Kanalstreffenlayout

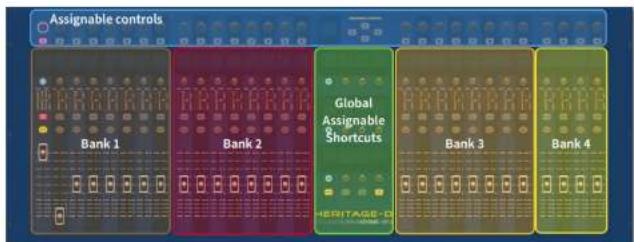

Globale zuweisbare Verknüpfungen

HOME-Tastenfunktion

TAP-Tastenfunktion

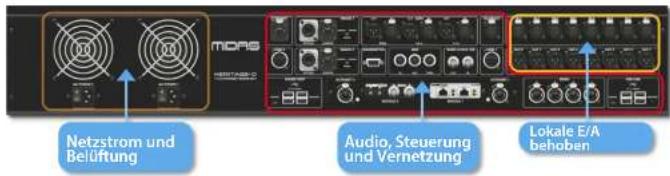

Anschlüsse an Vorder- und Rückseite

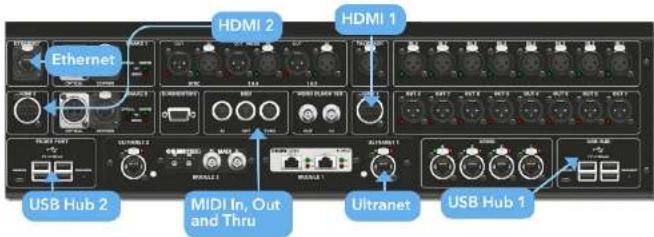

Externe Schnittstellen und Peripheriegeräte

Kapitel 5: Systemeinrichtung

Ersteinrichtungseumana

Ausrüstung auspacken

Racking der E/A.

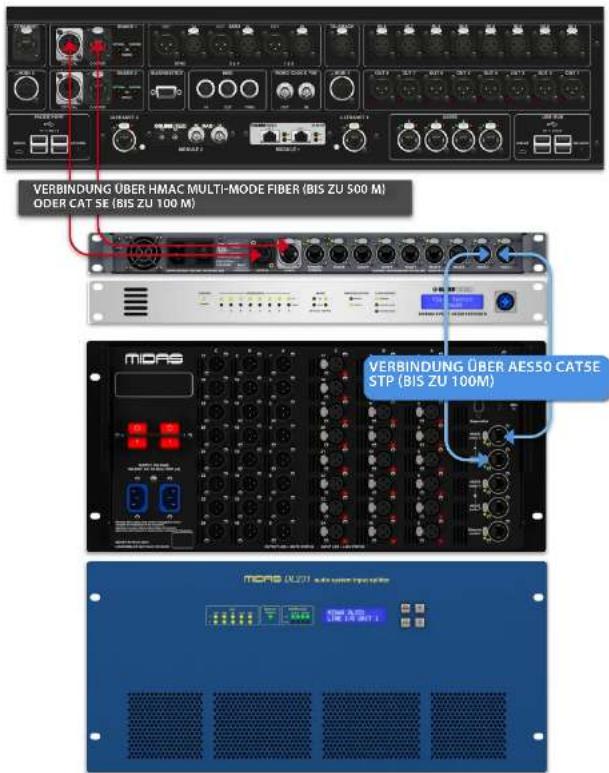

Anschlussanweisungen

Systemkomponenten

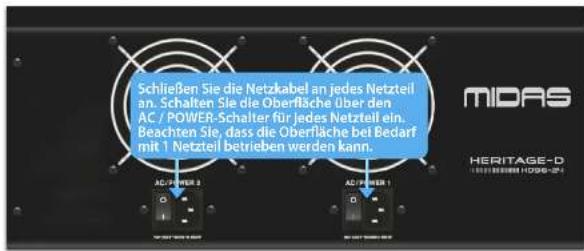

Das System mit Strom versorgen

Ein-/Ausschalten der Bedienoberfläche

Einrichten der ID der Einheit (en)

Verbindung zum internen

Kapitel 6: Navigation

Kapitel 6: Oberflächensteuerung

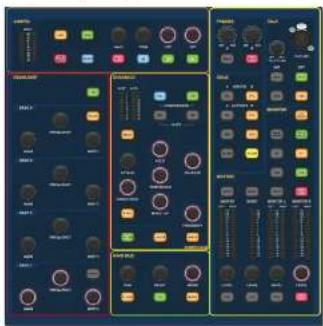

Navigieren über den Oberflächendetailbereich

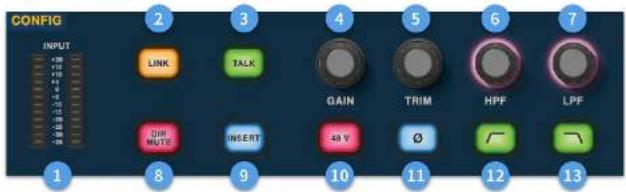

Konfig

Equalizer

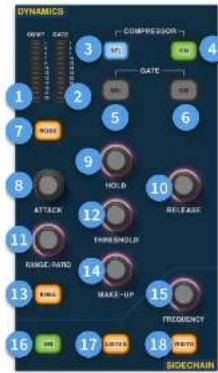

Dynamik

Telephone

Sich unterhalten

Solo

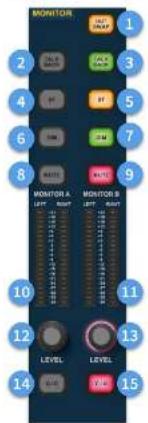

Monitor

Meister

Kapitel 7: Technische Daten und

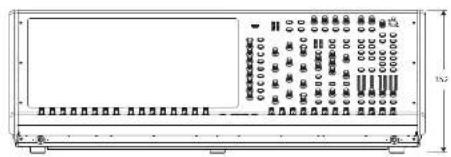

Abmessungen

HD96-24 Übersicht

Kapitel 1 Einleitung

Willkommen beim digitalen Mischsystem HD96-24. Der HD96-24 Ist eine Transformation des Midas-Live-Sound-Erlebnisses, das für den modernen LiveSound-Ingenieur ohne Kompromisse entwickelt wurde.

Das von Grund auf neu entwickelte HD96-24-System ist der erste Schritt in einer neuen Art des Mischens und Interagieren mit einem Midas-Mischpult unter Beibehaltung der berühmten kompromissiken Kangqualität. Neue zukunftsorientierte Idein wie die Steuerung großer Touchscreens, die moderne Gestensteuerung mit anderen Berührungen mit separaten Widget-Süllbereichen und das Midas mCloud-System zur Verwaltung vier Aufgaben des HD96-24-Systems sind nur einige der neuen Konzepte, die für das Mischen entwickelt wurden Audio auf ein neues Niveau.

Um die besten Ergebnisse zu erzielen, lesen Sie bitte diese Kurzanleitung (Q5G) und genießen Sie die Zukunft des Mischens mit dem HD96-24-System.

Über dieses Handbuch

Diese QSG soll den Benutzer schnell mit dem Konsaienlayout vertraut machen, zeigen, wie das System konfiguriert und eingerichtet wird, und zeigen dann, wie grundlegende Funktionen ausgeführt werden, die zum Starten des Audiomischens erforderlich sind.

Dieses Dokument richtet sich an professionelle Ingenieure wie Front-of-House (FOH) und Monitor-Ingenieure (MON), die dieses Gerät in einer Live-Sound-Umgebung verwenden. Es wird davon ausgegangen, dass der Leser bereits Erfahrung mit professionellen Audiogeräten hat.

Ausführliche Informationen zum HD96-24-System finden Sie in der Bedienungsanleitung des HD96-24, die Sie auf unserer Website unter midsoconsoles.com finden. Es wird dringend empfohlen, das vollständige Handbuch zu lesen, da viele Verbesserungen stattfinden wenden und einige der Screenshots in diesem QSG möglicherweise verahrt sind, da sich die Software schnell verbessert. Wir stehen am Anfang dieses leistungsstarken neuen Audio-Mischysteins, das erst im Laufe der Zeit wachten und sich entwickeln wird.

HD96-24 System Firmware Version

Unser Team von Software-Ingeniuren arbeitet ständig daran, die Funktionen des HD96-24 zu verbessern und zu erweitern. Es ist wichtig, dass die neueste Firmware-Version auf Ihrem System installiert ist, um die besten Ergebnisse mit Ihrer Konsole zu erzielen. Updates finden Sie in der Midas mCloud (cloud.midasconsoles.com), einem neuen Ansatz zum Verfolgen und Speichem von Systemupdates oder über die Website midasconsoles.com.

HD96-24 Touchscreen

Warnung: Der HD96-24 darf nicht direktem Sonnenlicht ausgesetzt oder betrieben werden. Wenn der Bildschirm direktem Sonnenlicht ausgesetzt ist, reagiert er möglicherweise nicht mehr und ist zu heiß für die Handhabung. Bitte stellen Sie sicher, dass Sie eine geeignete Abdeckung für Ihre Konsole haben.

Garantie und Registrierung

Midas sind weltbekannt für Qualität und Zuverlässigkeit. Für dieses Produkt gilt die 10-jährige Standardgarantie von Midas.

Die Registrierung Ihrer Konsole erfolgt über die Midas mCloud.

Service und Support

Der HD96-24 ist auf dem neuesten Stand der Technik. Wir bieten ein unglaubliches Maß an Support und Service, das über die Midas mCloud oder unser Servicetsam verfügbar ist, um Eigentümem und Benutzern das Vertrauen in Midas-Produkte zu geben.

Häufig verwendete Begriffe und Definitionen

Im Folgenden sind einige der in dieser QSG verwendeten Begriffe aufgeführt. Wenn Sie diese Begriffe kennen und wissen, was sie bedeuten, können Sie dieses Dokument problemlos lesen.

GUI - Grafische Benutzeroberfläche oder Touchscreen.

Kanal - Beliebiger Eingang, Ausgang (Aux, Matrix).

Pfad - Beliebiger Eingang, Ausgang, VCA oder Master.

Bevölkerungsgruppe - Eine Gruppe von Kanälen, mit denen Pfade an die Oberfläche gebracht oder abgenufen werden.

Beiträge - Jeder Pfad, der zu einem Ausgangsbus beiträgt.

Berühren - Das Drücken des Touchscreens zum Einschalten oder Auswählen einer Funktion.

Wählen - Das gleiche wie Touch.

Prise - Zwei zusammengedrückte Finger zum Festziehen oder Erweitern der Equalizer-Breite (Q).

Wischen - Verschieben einer Seite von links nach rechts oder nach oben und unten durch Drücken, Halten und Bewegen in die gewünschte Richtung.

Drücken und halten - Entweder eine Möglichkeit, alle Pfade auf einer aktuellen Seite für die Mehrfachbearbeitung auszuwählen, oder eine Möglichkeit, eine Parameterfunktion zu aktivieren, die bei fehlerhafterm Drücken kritisch sein kann, z. B. das Abflachen des EQ ist eine Funktion zum Halten und Halten.

Widget - Der Name für ein Fenster oder verschiedene Fenster, in denen Informationen auf der GUI als Teil eines Workflows angezeigt werden.

Arbeitsablauf - Visualisiert die Aktivitäten, die zum Mischen von Audio erforderlich sind.

Topf - Eine physikalische Steuerung zum Einstellen eines Pegels oder Werts.

Kapitel 2: HD96-24 Übersicht

Einführung des digitalen Mischsystems HD96-24.

Mildas ist seit Jahrzschinen eine treiberende Kraft in der Welt des Pro-Audics. Aufbauend auf dem unglaublichen Erfolg der XL8- und PRO-Serie mit ihrer vorbildlichen Audioleistung und der bewähnten, robusten und auverlässigen Konstruktion wurde die Mildas PRO-Serie zum Goldstandard für Konzertitionen und installierten Live-Sound. Die PRO2, PRO3, PRO6, PRO9- und späteren PRO-X Live-Audiosysteme bieten die gleiche herausragende Sample-synchronisierte und phasenkohärente Audioleistung, interpolierte Steuerfunktionen und intuitive Navigation und sind zu einer der wichtigsten Optionen der Branche für das Mischen von Live Sound geworden.

Yetzt verwertet der K096-24 die Grenzen noch einmal mit einem 21-Zoll-Touchscreen für den sofortigen Zugriff auf alle Bedienlemente. Die Parameterreinstellung wird durch Gesten Touch Interaktion mütbliche des präzien und präznen MultiTouch-Displays, das bis zu 10 gleichzeitig ermöglicht, schnell und einfach Berührungen. Mit 144 gleichzeitigen Flexi-Einglingen und 123 zeitlich ausgerechneten, phassentohären Bussen (95 % Flexi Aus + 24 x Matrix + 3 Ausgangsbusse = 123) ohne Diebstahl von Ressouron bei Kanal- oder Buszahlungen. Erhite und sonstente 95-Kfft-Autstaltung Frequenz- und 54-Bit-Gleichkomma-Verarbeitung bieten eine Audioverarbeitung in belispeihaler Qualität, und die übergebetachten und interpolierten digitalen Signauferbachtungsprogrammen in Kombination mit den vollständig interpolierten und berührungsmüpfindlichen Benutzersteuerungen führen zu einer reitungslohen kontauleistlichen Reaktion und Urmittelbarkeit der Arbeit an einer analagen Konsale.

HD96-24 Übersicht

Der HD96-24 verfügt über die robusten und bewährten Netzwerktechnologien Klark Technik HyperMAC (HMAC) und SuperMAC (CES50 konform) mit extrem niedrigen und deterministischen Latenzen und robuster Fehlerskonskruktur. Das leistungstarke Audio-Netzwerk bietet je nach Konfiguration bis zu 624 Eingänge und 654 Ausgänge bei einer Abtastfrequenz von 96 kHz.

Die Gruppen 24 VCA (Variable Control Association) und 24 POP (POPulation) ermöglichen in Kombination mit dem fortschrittlichen Touchscreen-Navigationsystem, 28 Fadern, zuweisbaren Steuerelementen und einem innovativen Verknüpfungsbereich die gleichzeitige Anzeige und Steuerung aller trittischen Informationen, die für die Erstellung einer beispiellosen Mischung erforderlich sind Erfahrung.

Anwendungen

Der HD96-24 ist das High-End-Midas-Digitalkonsolensystem, das dem Industriestandard Heritage 3000 und XL4-Jährte. Otrawhl der HD96-24 für die traditionelle Live-Sound-Umgebung konzipiert ist, eignet er sich auch ideal für Theater-, House-of-Worship-Installationen und Sendungen. Als wirklich multifunktionale Konsole in der Midas-Tradition eignet sich der HD96-24 für viele Anwendungen, z:

Live Sound Touring FOH oder MOK Aufgaben.

Live-Soundtheater FOH oder MON Aufgaben.

Live Sound House of Worship FOR oder MON Pflichten.

Systembusse

Der HD96-24 verfügt über umlassende Systembusse für anspruchsvolle Anwendungen, die Folgendes kompromittieren:

1. 2 Stereo-Solo-Busse, die von allen Standorten aus routingfähig sind und einen Doppelbodiener ermöglichen.

2. 3 Master-Busse (1 Stereo 1 Mono), die über die Mikrofon-/Line-Eingänge (bis zu 144) routbar sind, und 56 Aus-Busse.

3. 24 Matrixbusse, oultbar über die Mikrofon-/Line-Eingänge (bis zu 144), S6 Aux-Busse und drei Sterechusse.

4. 96 Aux Busse (entweder Standard oder Flexi Aux, abrufbar von die Mikrofon-/Line-Eingänge (bis zu 104) oder der Flexi-Aux-Bus zum Aux-Bus für die Gruppen- oder Stern-Verarbeitung.

Alle Busrouten ermöglichen das gleichzeitige und zeitlich abgestimmte Mischen aller Quellen, die für minimale Latenzanforderungen umschaltbar sind.

Für das Mischen von Montaren können Master-, Matrix- und Aux-Busse direkt von den Eingangskanälen geroutet werden. Unabhängige Pegstregler bieten bis zu 123 Monitor-Mix-Busse, Mit Flexi-Aux-Bussen können Gruppenmischungen von Kanälen an Aures, Matrizen oder Master gesendet werden. Sie können bespielsweise alle ihre Drums über einen Flexi-Aux mischen und verarbeiteten und dann an einen IEN Aux senden.

Beim herkömmlichen Mischen von FÖH-Untergruppen können alle (oder alle) Aux-Busse geändert werden, um Fader und Pan nach dem Kanal zu betreiben (oh die Aux-Verstärkung ist auf Eins festgelegt).

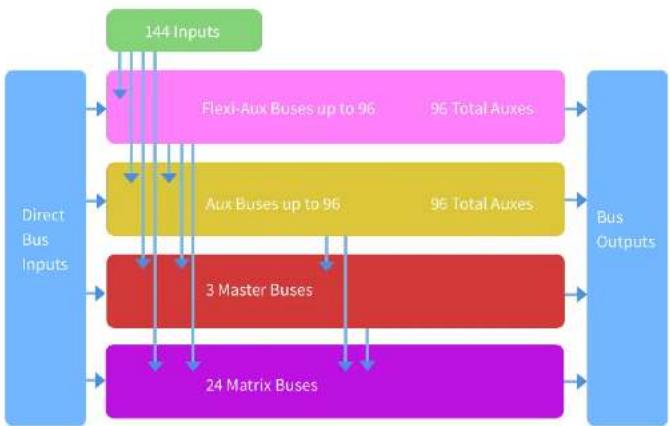

Matrix mischen

Grundsätzlich definiert die Mix-Matrix die Leistungsfähigkeit des HD96-24. Die beste Möglichkeit, sich die Mix-Matrix vorzustellen, besteht wahrscheinlich darin, sich ein analoges Konsenlayout vorzustellen, bei dem die Eingänge verikal und die Basse horizontal verlaufen. Eine Mischmatrix ist normalerweise definiert, als die einzahl der Basse und die Anzahl der gleichzeitig einscharen Eingänge pro Bus. Die folgenden Diagramme veranschautlichen die Funktionen des HD96-24-Systems.


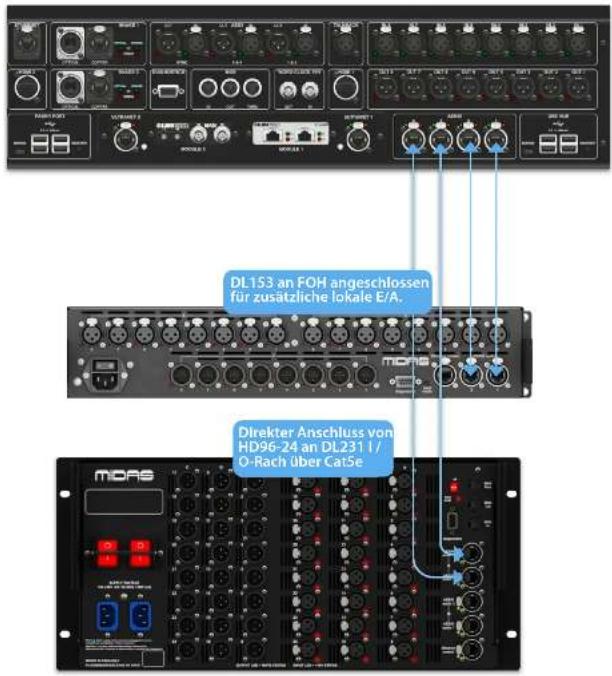

Netzwerk

Das Netzwerb des HP96-24 nutzt die physische Konnektzmitt von Ethernet (EtherCon²-Steckerbander und Cat Se 1 Kupferkabel), ersetzt jedoch sein Datenprotokoll durch das AES50-Protokoll (implementiert als SuperMac) und das HyperMac-Hochkapazitätssystem, die für hohe Kapazitäten besser geeignet sind Qualität, Audioverteilung mit gelinger Latzer. Die Verwendung des AES Standards ermöglicht eine einfache Anbindung an Hardware von Drittanbietem, die diese Verbindung ebenfalls verwendet.

ACS50 Verbindungen übertragen digitales Audio und steuern Daten bidirektional über ein einziges Kabel. Das Cat Se Kabel wird für die "lokaten" Verbindungen und die doppette digitale "Schlange" (entspricht einem anlagen 384-Kanal-Vehlkern, 192 Kanäle pro Schlangenverbindung) zwischen Konsole und E/A verwendet. Durch die Kombination von Audio „Steuerungs-, Uhr- und Ethernet Daten von Drittanbietern in einem einzigen Netzwerk wird die Hardware über eine einzige R445-Verbindung angeschlossen.

Alle Systemverbindungen können für eine vollständige doppelte Redundanz dupliziert werden.

mCloud-Netzwerk

Das Midas mCloud-Ketzwerk ist ein brandneus Konzept in der Ostei- und Systemverwaltung. Der HD06-24 verfügt über integrierte Wi-Fi-Funktionen, mit denen die Oberfläche ihre Informationen über eine Wi-Fi-Verbindung und alle anderen Netzwerkverbindungen zur mCloud austauschen kann. Seien Sie versichert, dass die Verbindung absolut sicher ist und große Anstrengungen unternommen wurden, um die Sicherheit der Informationen zu gewährleisten.

In der mCloud können Sie ihre Show-Datei, vorreingestellten Datei und alle anderen Datentypen von der Konsoie aus speichem. Wenn Sie Ihren USB-Stick mit ihren wichtigen Einstellungen zu Hause lassen, können Sie sich direkt in Ihr mCloud-Konto einkoggen und ihre Show-Datei direkt auf den HD96-24 laden, ohne ins Schwitzen zu geraten.

Neue Systemupdates können direkt auf die Oberfläche heruntergeladen werden, damit Sie sie aktualisieren können, wenn Sie bereit sind. Eine Liste aller früheren Softwareversionen wird zur Benuhigung auf dem HD96-24 gespeichert.

Außerdem können Audio-verdeinfirmen Registrierungen, Softwareversionen, Garantien und Diagnoseprotokolle verfolgen. Der gesamte Administrator für die Führung eines geschäftigen Vermieters an einem Ort.

Jeder Benutzer des HD96-24 wird aufgefondert, ein Benutzerprofil einzurichten, das auch Ihr mCloud-Konto konfiguriert. Besuchen Sie cloud.mildasconsoles.com, um Ihr Konto einzurichten und zu verwenden.

HD96-24 Software

Das Betriebssystem des HD96-24 ist Linze, ein stables, bewährtes Open-Source-Betriebssystem (OS). Linze wird in vielen geschäftskritischen Anwendungen weltweit verwendet und hat es den Software Ingenieuren von Midas ermöglicht, ein Grundsystem zu schreiben, das keinen "versteckten" oder nicht verwendeten Code enthalt. Dies hat zu einer efficierten, kompakten Anwendung geführt, die schnell zu bedienen, schnell zu booten und vergleichsweise einfach zu debuggen ist.

Grafische Benutzeroberfläche (GUI)

Der H096-24 verfügt über einen 21-Zoll-Touchscreen, der einen schnellen und intuitiven Workflow bietet. Moderne Touch Gesten wie Pinch- und Smooth-Touchscreen-Fader wurden integript, um den Arbeitsablauf zu beschleunigen und Sie sich auf den Mikonzernieren zu können. Die GUI spiregt nicht zum das Geschehen auf der Bedienberfläche wider, sondern bietet auch zusätzliche Funktioner über den Meni in der oberen und seitlichen Leistet. Diese Menis bitten Zugriff und alle Seiten, die Sie zum Einrichten, Konfungsüren, Verwalten und Betrieben der gesamten Bedienberfläche benötigen.

Vorbei sind die Tage, an denen jeweils nur eine Berührung auf einem Bildschirm erfolgt. Verwenden Sie beide Hände, um bis zu 10 Fader gleichzeitig zu manufwand, wenn Sie dies darstehen.

Pinch-Geste zur Einstellung der EQ-Breite.

Unabhängige Bereiche im Widget-Stil werden häufig verwendet, um verschiedene Arten von Informationen gleichzeitig anzugegen, die alle vollständig an ihren Workflow angepasst werden können.

Systemkartenerweiterung

Der HD96-24 verfügt über 2 integrierte CM-1-Stockplätze für die weitere Ackerweiterung. Durch hinzufügen von bis zu 128 zusätzlichen E.V.-Kanalien werden die Netzverk��en erhältlich erweitert. Virtuelle Soundchecks und Aufnahmen waren mit flexiven Optionen noch nie einfacher einzürchten und zu erreichen. Durch die Unterstützung neuer und neuer Protokole über die beiden Industriestandard-Erweiterungsstockplätze verlangert sich die Haltbarkeit des HD96-24 erhältlich.

HD96-24 Grundlegende Bedienung

Kapitel 3: Bevor Sie beginnen

Funktionsprinzipien

Die Bedienung der Bedienoberfläche basstert eher auf dem Konzept von Farben und Gruppen als auf „Layoring“ oder „Paging“, wie dies bei den meisten digitalen Konsolen auf dem heutigen Markt der Fall ist. Bei so vielen verfügbaren Kanäten ist es viel einfacher, sie anhand ihrer vom Benutzer konfigunerten Farbe und ihres kamens für Einzelpersonen / Gruppen als anhand ihrer Kanalnummer zu speichern. Tags können auch zum Gruppieren von Kanäten verwendet werden, um bestimmte Funktionen zu beschlossigen, z. B. das Fandern der Farbe aller Drum-Kanale.

Die Bedienberfläche ist mit sofort erkenntbaren Steuerelementen gefüllt, die logisch in Haupitalschnitten verteilt sind, sodass sich alle Steuerelmente, auf die Sie die mestre Zeit zugeifen müssen. Immer auf der Bedienberfläche befinden, während der Rest nur eine Aktion entfernt ist. Sie können alle E/A-Anzeigen sowohl auf der Bedienberfläche als auch auf der Benutzenerfläche über den Workflow der Konsolensmicht anzeigen, um sofortiges Überwachungs- und Messungsbedarf zu erhalten.

Betriebsarten

Sie können bestimmte Aspekte des Kontrollzentrumebetriebs ändern, indem Sie bestimmten Bereichen der Kontrolloberfläche unterschiedliche Aufgaben zuwesen.

Hinweise und Tipps

Es ist eine gute Ideo, den Bildschirm der Konsolenansicht häufig zu überprüfen. Dies bietet auf einen Blick einen überblick über den Eingabe-/Ausgabestatus der Bedienoberfläche.

Die Manchino-Seite (Multi Edit) ist ein großaniger Ort, um verschiedene Ein- oder Ausgänge auf benutzendefinierte Pegel oder Einstellungen einzustellen, z. 8. um alle Fader auf 0 dB zu setzen, alle Beträge in einem bestimmten Aux auf Pre-Fade zu setzen oder eine große Anzahl von zu routes Wege zum Stereobus. Details zur Funktionsweise finden Sie im vollständigen HD96-24-Handbuch.

Benutzerreise

Wenn der HDS6-24 zum ersten Kal eingeschaltet wird, wird der Begrüßungsbildschirm und dann die Auswahlseite Land oder Region angezeigt. Im alte Vorteile des mCloud-Systems nutzen zu können, wird empfohlen, eine kabelgebundene oder kabellose Internetverbindung herzustellen. Sie werden dann durch die verschiedenen Seiten geführt, um Ihr mCloud-konto einzurichten und sich anzumelden.

Einrichten eines Benutzerprofils

Der HD96-24 enthält ein System von Benutzerprofilen zum Speichern von Informationen über die Konsoleneindrichtung und anderen Benutzreinformationen. Jede Person, die das HD-System verwendet, kann ein eigenes Profil haben, in dem alle Ihre Showdiatein und andere nützliche Informationen auf der Konsole und über das mCloud-Netzwerk gespeichert sind, wenn das HD-System über eine aktive Internetverbindung verfügt.

Nachdem das System registriert und zum zweiten Mal eingeschaltet wurde, werden Sie aufgelordert, sich entweder anzumelden oder ein neues Profil zu erstellen und hinzuzulügen.

1. Aktuell ausgewähltes Profil.

2. Benutzenprofändern

3. Melden Sie sich bei Ihrem an mCloud-Konto (alle aktiven Datelen in Ihrem Konto sind im Show Manager verfügbar).

4. Abgesichester Modus (die Show-Datenbank ist im abgesicherten Modus nicht verfügbar, Sie können sie jedoch mischen).

5. Aktiviert den Sperrbildschirm.

6. Fahren Sie die Konsule herunter.

Speichern Sie Ihre Arbeit

Wir empfehlen, dass Sie ihre Arbeit regelmäßig in der mCloud und auf einem USB-Stick speichern, während Sie die in diesem Handbuch beschriebenen Verfahren ausführen. Dies ist nicht nur eine gute Vorgehensweise während des normalen Betriebs, sondern erspart Ihnen in diesem Fall möglicherweise auch den Verlust einiger Einstellungen, die sich später als mitztlich erweisen könnten.

Speichem einer Show statt Speichern einer Szene

Es ist wichtig, die Unterschiede zwischen dem Speichern einer Show und dem Speichern einer Szene zu verstehen. Durch das Speichern einer Szene wurden die aktualier Einstellungen des Systems in der Show-Bater gespeichert. Steuendaten worden nur aktualisiert, wenn Sie eine verzmann speuchlich. Die Show-Bater bleibt im RMM nicht gespeichert. Obwaltet der Status der Bedienberfläche alle fünf Sekunden jeweilert werden, wird er nicht in einer Gespeichelt. Standleisten wird es im VRAM (michtflumiger Direktzugfriffsscheiter) des Spiehen der Steuerberfläche abgelegt. Herbst handelt es sich um einen RMM-Typ, der beim Ausschalten keine Batten veriert. Wenn die Bedienberfläche verschennlich die Sonnenversorgung verfällt, werden diese Einstellungen geladen, sodass die Audioparameter identisch sind, wadurch Audiopagelsprünfte vermieden werden. Durch Speichern einer Show wird die Show-Datei auf die interne Solid State Disk (der Bedienberfläche) kopiert. Auf diese Zweite erhalten Sie eine permanente Kopie, sofort Sie das System ordnungsgemäß berunterfahren, wie im folgenden Abschnitt beschreiben. Sie haben auch die Möglichkeit, ihre Show in ihrem Midas mCloud Knote zu speichern. Dies gibt ihrer Eröht zusätzliche Sicherheit und ermöglicht die Wiederherstellung ihrer Show-Datei auf einer Konsale, selbst wenn Sie ihren USB-Stick verstanden haben.

Das Kontrollzentrum ordnungsgemäß herunterfahren

Beim Ausschalten der Bedienoberfläche empfehlen wir, die Option zum Herunterfahren im Gli-Meri zu verwenden.

Shutdown

Unten finden Sie eine Statusliste, die zeigt, wie Ihre Dateien synchronisiert werden oder nicht.

DE

Status bei Verbindung mit der mCloud:

• Synchronisiert. Alle Versionen dieser Show wurden in die mCloud verschoben. Alle neueren mCloud-Versionen wurden mit der Konsole synchronisiert.
  • steht aus Eine oder mehrere neuere Versionen wurden auf der Konsale erstellt und werden in Kürze synchronisiert.
• Synchronisieren Änderungen werden in die mCloud verschoben und / oder aus dieser entfernt.
• Konflikt Sowohl in der Konsale als auch in der Cloud wurden Änderungen vorgenommen; Der Benutzer muss die richtige aktuelle Version auswählen.
• Error Der Synchronisierungsdienst hat beim Versuch, diese Ressource zu synchronisieren, ein Problem festgestellt (z. B. aufgrund eines Problems bei der Kommunikation mit der mCloud).

"Mit mCloud verbunden" bedeutet, dass die Konsle den mCloud Server erreichen kann, der aktuelle Benutzer mCloud-fähig ist und ein gültiges Kennwort eingegeben wurde (oder ein gültiges Token aus einer vornerigen Sitzung gespeichert wurde).

Status wenn offline:

• Synchronisiert Die neueste Version der Shows auf der Konsole wurde mit der mCloud synchronisiert. Neuere mCloud-Versionen sind unbekannt.
• steht aus Eine oder mehrere neuere Versionen wurden auf der Konsole erstellt und werden für die nächste Synchronisierung geplant, wenn die Konsole verbunden wird.
• Synchronisieren n./A.
  Konfliktn/A
• Error 0.18

HD96-24 Grundlegende Bedienung

Kapitel 4: Informationen zur Bedienoberfläche

Der HDSfi-24 wurde von Grund auf neu entwickel, um dem Bediener benutzfreundliche Touctionscreen-Bedienelemente sowie bekannte analoge Bedienelemente zu bieten. Diese clavere Kombination von Arbeitsmethoden stellt sicher, dass jeder Ingenieur zu dieser Konsole gehen und sich sofort wie zu Hause führen kann. Bei Bedarf kann er jedoch tiefer in das System eintauchen, um ein komplexes Routing und eine detaillierte Klangmanipulation zu erreichen.

Die Oberfläche besteht aus einem minister Wildas-Stahlmannmachasse, das denen ähnelt, die in allstellten analogen Wilds-Produktiven verwendet werden. Die gesandte Oberfläche wird von zwei Prozessoren gesteuert, alle Zugehörigen Netziale, Computer-Vonsterhorts, 5W,4W-Bluetooth, Speicher Grafikaristen bzw. befinden sich in der Oberfläche, die auch die digitalte Audio-Router-Box enthält, die lokale 5x7-Anschlisse auf der Rückseite unterstützt. Eine wesentliche Zwangskaufshuldung wird durch eine Trenwand und große labor sich langsam betiegende Inteine Lüffer bereitgestellt. Der große kapazivate Touchscreen zeigt eine große Annegen an Informationen an und kann an ihren Wirkfläse angepasst werden, um das Wechen zum Vergänigen zu machen. Durch die Verwendung mindener Gesten aus der Kandy- und Tablet-Technologie wie Pinch and Swipe wird die Parameteren manipulation mit bis 10 Bewertungspunkten gleichzeitig nach schneller und reaktionschneller.

Das HD96-24-System ist für farbenblinde Menschen leicht zu erkennen. Es wurde große Sorgfalt darauf verwendet, das System für möglichst viele Arten von farbenblinden Menschen sichtbar zu machen.

Bedienoberflächenlayout

Die HD95-24-Oberfläche kann in 7 verschiedene Bereiche verschüttet werden, sodass die Bedienung schnell und präzise erfolgt und alle Bedienelemente zur Hand sind. Die Bereiche sind in der folgenden Abbildung definiert.

Der HD095-24 verfügt über 4 vollständig zuweisbare Fader-Bänke, die in drei Bänke mit jeweils acht Fader und eine Bank mit jeweils vor Fader mit individuellen ultrahellen Farb LCD Displays aufgeteilt sind. Jeder Abschnitt kann jeder Funktion zugewiesen worden, sei es Eingänge, Ausgänge, POP, VGA, Matrizon oder Master. Dieses Konzept ermöglicht es dem Benutzer, die Oberfläche vollständig an seine Mischpräferenzen anzupassen.

Der global zuweisbare Verknüpfungsbereich kann verwendet werden, um viele einfache und komplexe Funktionen mit Steuerelementen im Makrostil direkt zur Hand zu haben. ZB Popgruppenauswahl, Auslösen von Makros oder Automatisierungsrückruf.

Die zuweicharen Steuerelemente über den Fadern und an der Seite der GUI können vollständig an Ihren Workflow angepasst werden. Funktionen können mit den Cursorpfell-Steuerelementen schnell geändert werden. Zum Beispiel zum Ändern der Pan-Position, der Aust-Steuerung oder der Verstärkung.

Jeder Kanalzug innerhalb einer Bank bietet:

[1] LCD-Anzeine - Ein horbauflösendes Display mit Mess-
Kanalinformationen und Flip-Status sowie lokalen Parameterwerten.
Sel (Fader Channel Select) - Diese Schaffliche wählt den Kanal für eine Vielfahl von Vorgängen aus, einschließlich der Anpassung von Parametem über die GUI und der Zuordnung zum Kanaldetailbereich.
COMP - Kompressorverstärkungsreduzierungsmesser (GR)
[4] EINGABE - Eingangsmessung.
GATE - Gate Gain Dämplungsmesser [64].
MUTE - Delicken Sie die MUTE-Taste, um den Kanal stummzuschalten (auszuschalten).
SOLO - Drücken Sie SOLO, um das Kanalsignal zu hören.
STUFE - Der Fader ist Berührungspendlich und bietet eine Verstärkungsregelung von bis +10 dB (oder +6 dB, wenn er zu einem Ausgangsbus beträgt).

HD96-24 Grundlegende Bedienung

Globale zuweisbare Verknüpfungen

Im Bereich Global Assignable Shortouts in der Mitte der Oberfläche können verschiedene Funktionen für den Benutzer leicht zugänglich sein. Zwölf farbige LCD-Displays mit Auswahltasten zeigen viele Informationen an und ermöglichen das Abrufen komplexer Vorgänge mit einem Tastendruck.

Zuhause

Die HOME-Taste befindet sich im Bereich Verknüpfungen. Wenn gedrückt, wird der HOME-Workflow zur GUI gebracht.

Zapfhahn

Mit der TAP-Taste wird das Tempo für Effekte festgelegt, die der globalen TAP-Tempolunktion zugewiesen sind. Normalerweise sind 8 Taps für ein genaures Tempo erforderlich.

Pfeiltasten

Diese beiden Tasten führen Sie durch die verschiedenen Seiten der global zuweisbaren Verknüpfungseiten, die vollständig angepasst werden können.

Der vertraute Kanaldetailbereich wird für die praktische Steuerung mit Abschnitten für Config, Equalizer, Dynamis, Phones, Talk, Solo, Monitor, Main Bus und Master verwendet. Dieser Bereich erleichtert die Verwendung der Oberfläche mit einem vertrauten analogen Gefühl. Die 4 Umschaltstraaten (C/D) für Master, Mono, Monitor A und Monitor B weisen die Steuerung dem unten stehenden Fader zu, um eine schnelle Steuerung nach Fader-Pegel zu ermöglichen.

Anschlüsse an Vorder- und Rückseite

Die Oberfläche hat wurde und hinten Anschlussleicher. Das vondere Anschlussfeld rechts neben der Remutzrobenfläche verfügt über eine XLR Buchse und eine USB-Buchse zum Anschließen eines Taliomikrofons bzw. eines USB-Geräts. Sie können beispielsweise einen USB-Spelcherstick anschließen, um Dateien zu sichern und zu übertragen. Unter den Armlehnen auf beiden Seiten befinden sich zwei 6,35-mm-Kopförebuchsen, die mit Mon A bzw. Mon B verbunden sind.

Kapitel 5: Systemeinrichtung

Ausrüstung auspacken

Bewahren Sie nach dem sorgfaltigen Auspacken des Gerats alle Verpackungsmaterialien auf, die diese sich als nützlich erweisen, falls das Gerät später transportiert werden muss. Untersuchen Sie das Gerät sorgfältig auf Anzeichen von Schäden, die während des Transports auftreten. Es wurde vor dem Verpacken strengen Qualitätskontrollen und -tests unterzeugen und war beim Verlassen des Works in einwandfristem Zustand. Wenn das Gerät jedoch anzurechen von Schäden aufwest, benachrichtigen Sie unverwaltung des Transportunternehmen. Nur Sie als Empfänger können gegen den Spechteter einen Schadensersatranspruch geltend machen.

Racking der E/A.

Birte beachten Sie die unten aufgeführten Rack-Anforderungen:

Um die korrechte Installation und Funktion der Außenborderausrüstung sicherzustellen, muss jedes Rack die folgenden allgemeinen Anforderungen erfüllen:

Stoßdämpfermontage (für Umgebungen ohne Installation)

Das Rack muss einen angemessenen Stoßschutz für die darin enthaltenen Einheiten bieten, indem entsprechend konzipierte Stoßschutzmethoden verwendet werden. Zum Beispiel ein Schaumstoffgestell oder ein Rahmen, der an Schwingungs-dämpfern aufgehängt ist.

Belüftung

Der H095-24 verfügt über Luftenlassöffnungen auf jeder Seite der Konsale. Luft wird durch die seitlichen Luftungsschätze der Konsale angesaugt und tritt über die beiden Lüfter auf der Rückseite der Oberfläche aus. Es ist wichtig, dass keine dieser Atomwege bloßiert ist, da bei eingeschränktem Luftstrom eine Übertrization auftreten kann.

Close-up of a metallic industrial fan or compressor unit with visible cooling fins and fan blades (no text or symbols)

Die Midas EVA Einheiten wurden so konzipiert, dass ihr innerer Belüftungslufstrom durch die Vordensalte der Einheit angesaugt und durch die Rückseite ausgestoßen wird. Und alles zu erleichtern, muss das Bank-Belign sicherstellen, dass kleine Luft angehöndert durch das Rack in die gleiche Richtung stromen kann, ich durch die Vordensalte des Racks und durch die Rückseite. Situationen, in denen die Luft in krisifirmiger Richtung um und durch eine Midas EVA Einheit strotet, müssen verhindert werden. Midas empflicht die Verwendung von Gestellen mit vortständig offenden vorlehen und hinteren Turen.

Vorsicht

Kombinieren Sie niemals Einheiten in demselben Sack, die für eine andere Beüftungskluftströmungsrichtung als die für die MIDAS-Einheiten ausgelegt sind. Um dies zu vermeiden, empfehlen wir, Nicht-MIDAS-Geräte separat unterzubringen.

Rack-Halterungen

Befestigen Sie die Rückseite der Midas-E/A-Einheiten immer über die Halterungen für die hintere Rackmontage am Rack. Diese Halterungen sind an jeder Midas-E/A-Einheit angebracht und werden für Tourenanwendungen empfohlen.

Griffe am Gestellkoffer

Sie müssen sicherstellen, dass am Rackgehäuse genügend externe Griffe angebracht sind, damit das Rack einfach und sicher und nach Anzahl der für die Aufgabe geeigneten Mitarbeiter manöwient werden kann. Auch diese Griffe müssen zweckmäßig sein.

Abstand an der Rückseite der Einheiten

Stellen Sie einen ausreichenden Abstand an der Rückseite der Einheiten sicher, um ausreichend Freitaum zu schaffen, damit die Kabel ihren minimalen Biegeradius erreichen können.

Kabel sichem

Wir empfehlen, die Kabel an der Rückseite der Geräte mit Schönstangen und Kabelbindern zu reinigen. Dies sollte einen optimalen Zugang zur Rückseite der Einheiten zum Anschließen anderer Kabel, zum Ein- und Ausschalten der Einheiten usw. sowie zur maximalen Sichtbarkeit der LEDs der Einheiten zur Bestimmung des Kommunikationsstatus, des Verbindungsstatus, des Aachenzustands usw. ermöglichen.

Anschlussanweisungen

Derzeit gibt es zwei Möglichkeiten, die Systemausrüstung miteinander zu verbinden:

1. HD96-24 Oberfläche zu einem Klark Teknik DN9680 über Kupfer (bis zu 100 m) oder mit einer Multimode (MM) - Faseroptikschlange (bis zu 500 m). Dann Klark Teknik DN9680 über CalSE (bis zu 100 m) zur E/A-Box (z. B. DL 231).

2. HD96-24-Oberfläche über CatSE (bis zu 100 m) direkt zur E/A (z. B. DL231).

Es dürfen nur STP CatSE-Kabel verwendet werden!

Länge = 100M Punkt zu Punkt gemäß CareSE-Ethemet-Protocol - Bitte berücksichtigen Sie, dass alle Letungsverbindungen oder -verbindungen die Gesamtkabelänge verringem.

AES50 CatSe STP vs UTP-Kabel.

Music Tribe standardisiert die Verwendung von Ethercon-Kabeln für AESO-Verbindungen und gibt an, dass Kunden STP-Kabel (Shielded Twisted Pair) nur mit abgeschirmten R45-Stockern und Ethercon-Shells verwenden dürfen.

SIP-Kabel haben den zusätzlichen Vorteil einer Folie oder einer geflochtenen Abschirmung, die das Kabel vor elektronmagnetschen Störungen schützt. Eine gute Folie oder geflochtene Abschirmung und korrekt angeschlossene abgeschimte Stecker und Schulen schützen auch vor elektrostatischer Entladung (ESD), die die Ursache für Aussetzer an AESO-Verbindungen sein kann.

Gelegentlich abgeschirmte Etheron-Kabel lassen die Abschirmung an einem Ende getrennt, um Erdungsschleifen zu unterstützen, obwehl dies für A550-Verbindungen keinen Vorteil hat. Diese Verbindungen sollten an beiden Enden durchgehend mit der Abschirmung versehen sein, einschließlich der Etheron-Schalen. Dies gewährleistet den bestmöglichen Schutz vor starken ESD-Einfüssen wie Entladungen oder sogar Blitzeinschlägen in der Nachborschaft.

Alle AES / EBU-Verbindungen müssen ein qualitativ hochwertiges 1100 AES / EBU-Kabel verwenden, um einen korrekten Betrieb zu gewährleisten.

HD96-24 Grundlegende Bedienung

Systemkomponenten

Unten finden Sie eine Liste der derzeit kompativen System-E/A-Komponenten mit der HD-Software. Wenn die E/A an das HD96-24-System angeschlossen ist, muss ein Update auf die neueste HD-E/A-Software durchgeführt werden. Der Updater ist in die Konsole integriert und führt Sie durch den Update-Vorgang. Nach der Aktualisierung sind die E/A-Boxen weiterhin mit Konsolen der Pro-Serie kompatibel.

Hinweis: E/A-Boxen müssen aktualisiert werden, um mit dem HD96-24-System arbeiten zu können. Die E/A-Box und das Geräte-Updater finden Sie auf der Seite Update Manager. Wenn alle E/A verbunden sind, drücken Sie E/A synchronisieren und befolgen Sie die Anweisungen. Aktualisierte E/A-Boxen sind vollständig mit Konsolen der Pro-Serie kompatibel.

I/O UNIT
DL231 - 2 preisgekreinte Midas Mikrofonverstärker pro Eingung mit umschaltbarer 48 V Phantomopsatzung 2 doppelt reduzante AE550-Netzweiteperts mit unbildingigem Phasenogesikers Synchronisation 24 elektronisch symmetrierte Ausgangskanale können von Mikrofonverstärkern oder AES50 Ports betagen werden
DL151 - 24 preisgekreinte analoge Midas Mikrofonverstärker mit umschaltbarer 48 V Phantomopsatzung
DL152 - 24 aktis symmetrische niederohmige Leitungspegelausgänge
DL153 - 16 preisgekreinte analoge Midas-Mikrofonverstärker mit umschaltbarer 48 V Phantomopsatzung 8 aktie symmetrische niederohmige Line Level Ausgänge
DL154 - 16 akti symmetrische niederohmige Line-Level Ausgänge 8 preisgekreinte analoge Midas Mikrofonverstärker mit umschaltbarer 48 V Phantomopsatzung
DL155 - 8 preisgekreinte analoge Midas-Mikrofonverstärker mit umschaltbarer Phantomopsatzung von 1-68 V 8 akti symmetricische niederohmige Line-Level Ausgänge 8 digitale AES3-Eingänge (AES / EBU) und 8
DL251 - Audiosystem-E/A Diese wird als feste Konfigurationseinheit mit 48 Mikrofon-/Line-Eingängen und 16 Ausgangen geliefert.
DL252 - Audiosystem-E/A Diese wird als feste Konfigurationseinheit mit 16 Mikrofon-/Line-Eingängen und 48 Ausgangen geliefert.

Verbindung über DN9680

HD96-24 Grundlegende Bedienung

Direkte Verbindung von E/A.

System einschalten

Wichtiger Hinweis:

Stellen Sie sicher, dass ihr Laufsprechersystem, die In-Ears oder die Monitorkelle stummgeschaltet sind, bis der Start des Systems abgeschlossen ist.

Nachdem alle Systemverbindungen hengestellt wurden, starten Sie das System wie folgt:

HD96-24 einschalten

1. Stecken Sie die beiden Netzkabel in die Steckdosen. Beide Stromversorgungsmodule sollten die HD96-24-Oberfläche mit Strom versorgen, um einen korrekten redundanten Betrieb zu gewährleisten.

2. Stecken Sie die Stecker der Netzkabel in die IEC-Netzbuchsen auf der Rückseite des HD96-2

3. Schalten Sie die HD96-24-Oberfläche ein, indem Sie beide AC POWER-Schalter einschalten. Die Oberfläche wird hochgefahren. Sobald der Standard-GUI-Bildschirm angezeigt wird, kann er verwendet werden.

So schalten Sie die HD96-24-Oberfläche aus

1. Stellen Sie sicher, dass Sie alle gewünschten Shows, Szenen oder Einstellungen gespeichert haben.

2. Wählen Sie in der Gül Menü aus der oberen Leiste aus und halten Sie die rote SHUTDOWN-Taste am unteren Rand des Menüs gedrückt, bis die Linie um die Außenseite der roten Taste verläuft. Das Henunterfahren wird dann gestartet.

3. Der Bildschirm wird leer, das Midas-Logo wird kurz angezeigt, und der Bildschirm wird ein zweites Mal leer, um anzuzeigen, dass der Vorgang zum Herunterfahren abgeschlossen ist. Ist wenn das System ordnungsgemäß heruntergefahren wurde, können beide Ketzschalter (Rücksite der Oberfläche) sicher ausgeschaltet werden.

HD96-24 Grundlegende Bedienung

Einrichten der ID der Einheit (en)

Nach dem Anschließen Ihres Systems müssen Sie möglicherweise die ID der Einheit (en) im Rack einrichten, z. B. die DL 231-E/A oder die DL 15x-E/A, da jede Einheit innerhalb denselben Gerätefamilie eine eigene haben muss eindeutige ID-Nummer.

Weitere Informationen zum Ändern der Geräte-IDs finden Sie in den Handbüchem der DL-Serie oder HD.

Ein Anschussfeld auf der Rückseite der Bedienoerfläche besteht aus zwei Hauptabschnitten. Auf der linken Seite befinden sich zwei Ketzanschluss- und Lüftungsaugruppen mit 2 Wachselstromschalten darunter. Der rechte Abschnitt enthält Anschlüsse für Snake / Multizore, Ethernet Steuerung, acht analoge Audioeingänge und -ausgänge, drei AES-Ein- und Ausgänge, Diagnose, Nordclock, externe Twin HDMI™ -Monitorausgänge, Midi, Talkbark (Line-Level-Eingang), zwei Erzeugtenkarkteriedokpürze und USB-Hub.

Erterne Schnittstellen und Peripheriegeräte

Mit dem HD96-24 können verschiedene Geräte wie eine externe USB-Tastatur verwendet werden.

MIDI4ul der Rückseite befinden sich standardmäßige 5 polige Anschlüsse zur Verwendung als MIDI IV., OUT- und THRU Anschlüsse. Diese sind auch in einigen E/A Einheiten (z. B. DL231, DL251; eingebaut und daher sowohl am FOH- als auch am Bühnerstandort verfügbar.

USBAuf der Rückseite des HD96-24 befinden sich 2 x 4-Wege-USB 3.0-Hubs. Danüber hinaus befindet sich rechts neben dem GUI-Bildschirm ein USB-Anschluss für die bequieme Dateübertragung. Die USB-Ausgänge des Fader-Ports sind nur für zukünftige Erwetterungen der Fader-Bank vorgesehen.

Externer Monitor Der HD96-24 verfügt über 2 HDMI - Anschlüsse auf der Rückseite zum Anschließen zusätzlicher Displays (1920 x 1080p 59,94 Hz / 60 Hz 16:9 und 720 x 480p 59,94 Hz / 60 Hz 16:9 werden unterstützt).

Ethernet Anschluss Der Ethernet-Anschluss auf der Rückseite der Oberfläche dient zum Anschließen des HD96-24 an ein Netzwerk oder einen externen WLAN-Router. Ultranet 2 x Anschluss zum Anschließen von Ultranet-fanigen Geräten.

Kapitel 6 Oberflächensteuerung

Der HJ98-20 verfüllt über eine vollständige Künfttochschwein-Steuernung. Dies gibt dem Benutzer das Gefühl, wieder mit analogenen Konsleien zu arbeiten und gleichzeitig moderne Interaktionsmöglichkeiten mit alltaglichen Produkten wie Smartphones und Tablets zu integrieren. Erner der Vorteile digitaler Konsleien gegenüber analogen bestand darin, dass ihre Kanalanzahl nicht durch die Hardware der Bedienoberfläche begrenzt ist. Dies bedeutet jedoch, dass immer nur eine bestimmte Anzahl von Kanälen auf der Bedienoberfläche angezeigt werden kann, während die anderen auf dem Bildschirm (GUL) oder im zuwirkenden Vermüglichungsbericht verfügbar sind.

Durch Drücken der SEI - Taste (auswahl) an einem beieigten Ein- oder Ausgang wird der ausgewählte Kanal zu den Oberflächsteuerlementen (auch zu den Touchscreen-Wügels) gebracht. Von hier aus können Impassungen an vielen gängigen Parametern wie Gain, EQ, Dynamics oder Pan-Position getandert werden. Diese Arbeitsweise vermittelt ein verfranteren Gefährt, das Sie verstehen und bequem anvanden können. Durch Stummschalten wird der Kanal ausgeschaltet und Solo sendet den Ton des ausgewählten Plads je nach Fladeinstellungen entweder an den A- oder den B-Solo-Bus.

Navigieren über den Oberflächendetailbereich

Die überfläche ist mit einem vertrauten analogen Gefühl für eine einfache Bedienung ausgelegt. Für den praktischen Betrieb stehen alltagliche Funktionen zur Verfügung. Alle Funktionen werden in der Gül gesplegt, wobei die Parameterwerte beim Berühren hervorgehohen werden. Auf diese Weise können Sie schnell Änderungen am ausgewählten Kanal oder Pfad vornehmen.

HD96-24 Grundlegende Bedienung

Konfig

Meter - 12 LEDs Stereo-Eingangsanzeigen zeigen Signale von -35 dB bis 20 dB an.
Link -Verknüpft den aktuell ausgewählten Eingangskanal mit dem nächsten Eingang. Beachten Sie, dass die Ausgänge immer ungerade mit geraden verknüpften, oh Aux 1 bis 2 vom.
Sprechen - Senden Sie den Talkbus an den ausgewählten Kanal.
Gewinn - Stellen Sie die Verstärkung des Eingangskanal Vorverstärkers ein.
5 Trimmen - Stellen Sie den Ausstattungspegel für die Eingänge - 40 bis 20 dB oder für Aux. Matrizen und Master-Busse - 12 bis 6 dB ein.
HPF - Hochpassfilter (HPF) - Steuerung mit einem Bereich von 10 Hz bis 10 kHz
LPF - LPF-Steuerung (Low Pass Filter) mit einem Bereich von 40 Hz bis 20 kHz.
Dir Mute - Schaltet den Direktausgang des aktuell ausgewählten Kanals stumm.
Einfügen - Schaltet den Einfügepunkt auf dem ausgewählten Kanalein.
48 V - Aktiviert die 48-V-Phantomspesung am ausgewählten Eingangskanal.
[1] D-Polantässchalter. Ändert die Polarität des ausgewählten Kanais um 180° (oft fälschlicherweise als Phasenumkehr bezeichnet, da die Taste nur die Polarität umkehrt).

[16] HPF ein - Aktiviert den HPF.

LPF ein - Aktiviert den LPF.

Equalizer

Ein - Schaltet den Equalizer für den ausgewählten Kanal ein.
② Gewinn - Jedes Band hat eine Reichweite von 1 - 16,2 dB.
① Frequenz - Jedes Band als Frequenzbereich von 16 Hz bis 25 kHz.
4 Breite - Die Breite oder Q eines DQ-Bandes kann von 0,3 auf 5,3 geändert werden.
(5) Form -Ändert die Form von Band Für Eingaben umfassen die Formoptionen Bell, Bright, Classic und Soft. Für Ausgänge verfügt die Shape-Taste über die Modi Shelf, LP 6 dB, LP 12 dB und Bell.
(€) Form -Ändert die Form von Band Für Eingaben umfassen die Formoptionen Bell, Deep, Classic und Warm. Für Ausgänge verfügt die Shape-Taste über die Modi Shelf, HP 6 dB, HP 12 dB und Bell.

Dynamik

Kompressor GR Meter - Verstärkungsreduzierungsmesser für Kompressor (Comp) (Bereich -1 dB bis -23 dB).
GATE GA Meter - Gate Gain Attenuator Meter Range (-1 dB bis -34 dB).
① SEL Comp - Wählt die Kompressoreinstellung für den ausgewählten Kanal aus.
(4) EIN - Schaltet den Kompressor für den ausgewählten Kanal ein.
SEL Gate - Wählt die Gate-Einstellung für den ausgewählten Kanal aus.
EIN - Schaltet das Gate für den ausgewählten Katal ein.
(2) Modus - Wahl den Modus des Rompressors (Corrective, Adaptive, Creative und Vintage) oder des Gates (Gate oder Ducker).
Angriff - Steuert die Angriffseinstellungen des Tors oder der Komposition.
(5) Halten Sie -Steuert den Haltewert des Gates. Halten ist die Zeit, die das Tor geöffnet ist, bis der Freigabeteil des Tors beginnt.
(1) Release - Steuert die Freigabekennlinie von Gate und Comp.
(1) Reichweite / Verhältnis - Die Reichweite bezieht sich auf das Gate und steuert die Signalmenge, die beim Schließen des Gates passieren darf. Dies ist bei Trommein nützlich, um einen Teil des trockenen Trommelangs durchzulassen, wenn das Tor geschlossen ist. Verhältnis bezieht sich auf die comp. Bei einer Verhältnoseinstellung von 3:1 pro 1 dB über dem Schwellenwert wird das Signal um 3 dB heruntergedrebt oder komprimiert.
Schwelle - Stellen Sie den Punkt ein, an dem sich entweder das Tor öffnet oder die Kompromierung beginnt.
(3) Knie - Ändert die Kompressionskreeinstellung (hart, mittel oder weich).
Make-up -Fügt dem Kompressorausgang eine Verstärkung hinzu. Auf diese Weise können Sie die Pegel des Kompressors beim Ein- und Ausschalten ausgleichen, indem Sie die Make-up-Verstärkung erhöhen, um sie an den Grad der Verstärkungsreduzierung anzupassen. [Bereich 0 dB bis 24 dB].

[15] Sidechain-Frequenz - Stellen Sie die Frequenz ein, die die Sidechain des Gates oder Comps hört, um einen bestimmten Frequenzbereich genauer steuern zu können.
Ein - Schaltet die Sidechain des Gates oder Comp ein / aus.
[14] Hören Sie - Sender die ausgewählte Sidecsain-Frequenz zur Überwachung und zur genauen Einstellung der Frequenz an den Sole-Bus.
Breite - Ändert die Breite der Seitenkette für Gate und Comp. [0,1 Okt, 0,3 Okt, 1 Okt und 2 Okt].

Telephone

[1] Telefone A - Niveauregulierung.
2. Telefone B - Niveauregulierung.
[1] Telefone A - Stummschalttaste.
[4] Telefone B - Stummschalttaste.

Sich unterhalten

Talk Gain - Passen Sie die Verstärkung des Oberlöchen-Talk-Wick-Eingangs an.
[1] Talk Mic - XLR-Eingang für lokales Gesprächsmikrofen.
Sprechen Sie INT (intern) -Ermöglicht das Senden des Gesprächsmikrofons an den internen Gesprächsous. Zum Beispiel kann es verwendet werden, um Ihr Talkmikrofon in einen Kanal zu senden, um den Signalfluss zu testen.
Sprechen Sie EXT (extern) - Emittiglicht die Weiterleitung Ihres lokalen Gesprächsrikrolums an Ext Talk.
OSCINT - Aktiviert den Oszillator auf dem ausgewählten internen Bus.
OSC EXT-Sendet den Oszillator an den Ext Talk Bus. Dies kann verwendet werden, um den Oszillator bei Bedarf an einen Kanal zu senden, indem der Ext Talk out auf der Monitor-Patch-Seite auf einen Kanal gepatcht wird.

HD96-24 Grundlegende Bedienung

Solo

Eine PFL - Zeigt an, dass ein Eingangskanal vom Pre Fader Listen über den Solo A-Bus gehört wird.
B PFL - Zelegt an, dass ein Eingangskanal vom Pre Fader Listen über den Solo B-Bus gehört wird.
Eine PFL - Zeigt an, dass ein Ausgangskanal vom Pre Fader Listen über den Solo A-Bus gehört wird.
[4] B PFL - Zeigt an, class ein Ausgangskanal vom Pre Fader Listen über den Solo B-Bus gehört wird.
5 Addiere (A) - Ermöglicht das gleichzeitige Abbaren mehreren Eingungskanäle auf dem A Solo Bus.
5 Addiere (B) - Ermöglicht das gleichzeitige Abhören mehrerer Eingangskanäle auf dem B-Solo-Bus.
[7] Löschen (A) - Löscht alle aktuellen Solo-Auswahlen.
Löschen (B) - Löscht alle aktuellen Solo-Auswahlen.

Hauptbus

(1) Pan-Steuert die Position des Signals im Stereofeld.
[2] Verzögerung - Passt die Verzögerungszeit für den ausgewählten Kanal an.
Mono - Passt den Send an den Mono-Bus an.
Stereos - Sendet den ausgewählten Kanal an den Stereobus.
[5] Ein - Schaltet die Verzögerungszeit des ausgewählten Kanals ein.
3 Mono - Sendet den ausgewählten Kanal an den Monobus.

Monitor

(1) Out Swap -Tauschen Sie die A- und B-Monitorbusse vollständig gegen die Bedeutung aus, dass A zu B wird und umgekehrt. Auf diese Weise können Sie beispielsweise auf Wunsch einen Keilmonitor Mix auf dem In-Ear-Monitorbus hören, ohne ihn erneut patchen zu müssen.

2 Sprechen Sie zurück - Ermöglicht die direkte Eingabe des Talkback. Eingangs auf der Ebene der hinteren Leitung in den Monitor A-Bus.

(31) Zurückreden - Ermöglich die direkte Eingabe des Talkback-Eingangs auf der hinteren Leitungsebene in den Monitor B-Bus.

4 ST-Leitet den Stereobus zum Monitor A-Bus.

[5] ST-Leitet den Stereobus zum Monitor B-Bus.

DIM A - Verringert den Pegel des Monitor A-Busses um 6 dB.

DIM B - Vertragert den Pegel des Monitor B-Busses um 6 dB.

[3] Stumm - Schaltet den Monitor A-Bus stumm

4 Stumm - Schaltet den Monitor B-Bus stumm.

Überwachung einer Messung- Stereo 20 LED-Anzeigen, -35 dB bis 21 dB.

[01] Monitor B-Messung - Stereo 20 LED-Anzeigen. -35 dB bis 21 dB.

A Level überwachen -Niveauqulierung. Maximaler Pegel 10 dB

[13] Monitor B Level - Niveauregulierung. Maximaler Pegel 10 dB.

(34) C/O - Sendet den Pegelregler des Monitors A zur einfachen Einstellung an den Fader direkt darunter.

(3) C/D - Sendet den Pegelregler für Monitor B zur einfachen Einstellung an den Fader direkt darunter.

Meister

① Master Mute - Schaltet den Master-Stereobus stumm.
Mono Mute - Schaltet den Monobus stumm.
Master Meter - Stereo 20 LED Anzeigen, 36 dB bis 21 dB.
4 Mono Meter - Stereo 20 LED-Anzeigen, -36 dB bis 21 dB.
Master Stereo Bus Level - Niveauregulierung. Maximaler Pagel 10 dB.
Monobus-Ebene - Nivoauregulierung, Maximaler Pegel 10 dB.
C/O - Sendet den Master Stereo Bus-Pegelregler zur einfachen Einstellung an den Fader direkt darunter.
C/O - Sendet den Mono-Bus-Peppregler zur einfachen Einstellung an den Fader direkt darunter.

HD96-24 Abmessungen

Status indien offline:

Kapitel 6: Ytkontroller

Kapitel 6 Ytkontroller

Vorl beaufsicht
Eingangsverarbeitungsanlage	104 Tied-Sandle
Ausgabeverarbeitungsanlage	95 Piez-Aux-Ausgänge, 20 Mantzen, Stere-Bus, Kono-Bus
Intierte Effekte Engines	24 x Effort-Sovs (bis zu 36 Effekte)
	12 x Stere-Multi-band Kompressoren
	36 x dynamische Stere-Equalizer
Punkt-zu-Punkt-Boating-Klarna	62 x 662
Sogatetererstellung	64 Bit. Sienkomma
DVA-Standard	24-bit, 95-bit und 128-faches Oversampling
A/B-Standard	24-bit, 95-bit und 128-faches Oversampling
Magnetifrequency	96 Hz
LVD-Latzel (Überflichtorsingabe zu Ausgabe)	1,3 ms
Eingangsvidienverarbeitung	Dual-Slope-Inch- und Telpassfilter
	Entplänenfiltrierung
	4 Band parametrischer EQ mit 3 Shell Modi
	Kreative Eingangskompressoren mit 4 Modi
	Eingangstare oder Duster
	Einflügepunkt einsatz mit Änderung der Bearbeitungsreihenflege
	Decktkausgabe mit cristelbarem Peogl und Verarbeitungspunkt
	Verzügernungskompensräter Aus Betum Modus an den Engängen
	5 x abgangstellen pro Scheduling
Ausgabe Aufbauverarbeitung	Ausgang zarametrischer 4-Band-EU mit Scholding/HIP/LP-Optionen
	Kostler Anzugbetonymink mit 4 Modi
	Einflügepunkt einsatz mit Änderung der Bearbeitungsreihenflege
	Decktkausgabe mit cristelbarem Peogl und Verarbeitungsabgungspunkt
Miscsteuerungsströfe	12 x Geschäftsgruppen
	12 x Mute Gruppen
	24 x Oberfachten/PUPPutationsgruppen
	24 x VCI-associerte Bevirktenungsgruppen
	Automatisierung von Sonsten Schapschulums
Anschluss
Blüss Marktkontwasserträker	6 x XLR symmetlich
Symmetrical Ausgänge	8 x XLR symmetlich
Tackpack-Anschlass 1 x XLR symmetlich
Serechnanschluss	1 x XLR symmetrisch
Kapfläseranschluss	2 x 1⁄2 TRS (Steuere)
Digitaler AES3-Cin Ausgang (XLR)	2/2
AESSO-Ports (Clark (sonrik SuperNAE, 100 Klabs)	4
Schlange (Kapler)	2 x HyperMac (192 Kandle billetitionales digitales, Audiol) auf Eiherson XLB
Schlange (Faser)	2 x HyperMac (192 Kandle billetitionales digitales, Audiol) auf Option XLB
CMI-Iswertungsbedollätes	2 x Swiss (CMH-Modul für AESSO, GWEL, AKCH und USB)
Ultracet	2 x Ultracet-Ports (bis zu 16 digitale Ausgänge aus Port)
Wordlock II	BNC, aszeptiert, TTL-Pegel, 96 kliz Rechtzeffelte, Impedance 75 Drin
Wordlock AUS	BNC, dexterten TTL-Pegel, 96 kliz Rechtzeffelte

Konsolidierte
A153-Sync-Eingang 1 x 3-polliger KLR
A153-Sync-Ausgang 1 x 3-polliger KLR
Exterior (Ethanol) Anschuss, Ethanol KLR
Mitarlungserung	1 x HBM1, 1520 x 1030p 19,94Hz/KHz 16-9 x 720 x 480p 19,94Hz/KHz 16-9 unterstätte
USB 3.0 Top-A-Hub	4 x 5 V = 920 mA
USB 3.0 Top-A (Feder-Port-Emwertung)	4 x 5 V = 920 mA
USB 2.0 Top-A (Tranchefflichtendatum)	1 x 5 V = 520 mA
Diagnoschluss Sonelle Schrittstoffe
MIDI In, Out und Treu 5 polige MDD Dbl Bachem
Lamp: 2 x 12 V DC 5 W 4-polig
Katoperlastosezionne mit Konzschalter 2
Einlagen / Ausgangsgeschäfte
Überflächeneringangszegund	10 dB
Maximater Eingangspegel ohne Utopung	+21 dB
Eingangsverzündung	Analog gestaltic Verstärkung -2,5 dB bis +45 dB plus -40 dB bis +20 dB kontinierliche digitale Timmung
Plantiarmsetzungumschaffbar pro Eingangt	+6 dB
Impedanz des Sprechskaufs	5 dB
Verstärkung des Sprechskaufs	+15 dB bis +60 dB
Max. Leutärke des Sprechskaufs	+6 dB
Tallbasse-Impedanz	20 dB
Tallbasse Verzündung	=+6 bis +10 dB
Tallbasse Maximalpape	-21 dB
Überflächennungszinspezianz	50
Flüchenleistungsverzündung	0 dB
Maximate Oterflächennietung	+21 dB
Dynamischeke	106 dB, 24Hz bis 22 Hz, angewöhtet
Maximals Sammungsverzündung	100-50-Eingänge zu Subruppen und Mastern, 106-50-Eingänge zu Aus und Matrix
Übersprechen bei 1 kHz	-100 dB physikatisch benacherte Eingungskaufte
Übersprechen bei 10 kHz	-90 dB physikatisch benacherte Eingungskaufte
Fader/ Pan abgeschlossen bei 1 kHz	-100 dB
Fader/ Pan abgeschlossen bei 10 kHz - 100 dB
Kapfhorcausgangszinspezianz	10
Kapfhorer maximaler Ausgangspegel	+21 dB
Beizogen
Grzegebildschirm	21" LCD mit darüber fälligkeit 1920 x 1000 px, anverliebaren Touchwaren, bis zu 10 gleichzeitige Bestellungen
LCD Indisplays	41 x Vollkirch LCD Indisplays, 24 mm x 24 mm (Gefite), 240 x 240 px
Eingungsmeier (Anzahl 32)	12 Segment 33 dB bis +30 dB
Ausgangszinder (Anzahl 71)	25-Segment -56 dB bis +21 dB
Kanalkamp. Meter (Anzahl 28)	5 Segment 24 dB bis -1 dB
Kanal Gate Meter (Anzahl 28)	5 Segment 34 dB bis -5 dB
Kamp Meter (Anzahl 1)	12 Segment -25 dB bis -1 dB
Satenteter (Anzahl 1)	12-Segment -34 dB bis -1 dB

220 HC96-74-CF7P

Quick Star Guide 221

Technische Daten

Kontrollen
100 mm motorisierte Fader 3 + 8 - 8 + 4
Berühungsempfindliche Betreitgeber 66
Besentzerdefinierte SteuerelementeVollständig zusätzlicher BetreitglerVollständig zusätzene Lasten mitHintergrundbideuertrung	26 + 328 + 4 + 12
Kapitalienversicherung A und B, min bis max
Sprechem Gesprächversicherung min bis max
W-lan
Antenna Interne Grundland
IEEE 802.11 a/b/g/n Unterstützung a/b/g/n Geräte
Frequenziale: 2452-2462 MHz; 15-5,850 GHz Betrieb je nach Region
Abstmalte Ausgangsleistung	20 dBm (lutter Vorwendung des 3-Sitz-Bereichs)
Bluetooth
Ausführung	4.0 LDB und LL
Leistung	20 dBm
Kompatibilität	Untersetzt SAP, SVD, PAV, SPV, IAP, 4EP 1.5, 6ATT, ATR, IAP, 42BP, ACRP
Abstmalte Immunaktionsetzweite	30 m typico
Leistung
Schulzenstell	2 s automatische Bereichsouwalt 100-740 V (50/90Hz)
Energieverbrauch	2 x 650 V
Strom	9.6 max.
Physisch
Betriebstemperaturbereich	5°C bis 45°C (41 °C - 113 °C)
Lapertemperaturbereich	-20°C bis 60°C (-4 °C - 140 °C)
Abmessungen (A x B x D)	352 x 1025 x 719 mm (13.5 x 40.5 x 25.3")
Gewicht ohne Nightcase	45,2 kg (95,0 lbs)
Gewicht mit Nightcase	147 kg (101,6 lbs)

Dados Técnicos

Weitere wichtige Informationen

Hiermit erklärte Music Tribe, dass dieses Produkt der Richtlinie 2014/53/EU, der Richtlinie 2014/30/EU, der Richtlinie 2014/15/EU, der Richtlinie 2011/65/EU und der Änderung 2015/863/EU, der Richtlinie 2012/ entspricht. 19°EU, Verordnung 519/2012 BLACH SVHC und Richtlinie 1907/2005/EG.

Der vollständige Text der EU DoC ist unter https://community.musictribe.com/ verfügbar.

EU Vertreter: Music Tribe Brands DK A/S

Adresse: Gammel Strand 44, DK-1202 Kobenhavn K, Dänemark

UK-Verteter Music Tribe Brands UK Ltd.

Anschrift: S. Stock, 20 Farringdon Street, London EC4A 4AR, Vereinigtes Königreich

CE
