BEDIENUNGSANLEITUNG Cobalt Midas

Sicherheitshinweise 1.itte lessen Sie alle
Anweisungen sorflangt durch und befolgen Sie diese.
2. Hallen Sie das Gerät von Wasser fem, außer für Produkte, die für den Außenereinsatz vorgesehen sind.
3. Reinigen Sie es nur mit einem trockenen Tuch.
4. Blockieren Sie keine Belüftungsöffnungen.

Installieren Sie gemäß den Anweisungen des Herstellers.
5. Installieren Sie nicht in die Näre von Wärmequellen wie Heizkorpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verständkern), die Wärme erzeugen.

1. Verwendten Sie nur Zubehörteile, die vom Hersteller angegeben sind.

1. Verwenden Sie nur spezifizierte Wagen, Stander,
   Stative, Halterungen oder Tische Achten Sie darauf, beim Bewegenden der Wagien-Geräte-Kombination ein Umkipiken zu vermeiden.
2. Vermeiden Sie die Installation in beengten Räumen wie Bucherregalen.
3. Nicht in der Höhe von offenen Flammenquellen platzieren, wie brennende Kerzen.
4. Betriebsstempaterbefurheit von 5^ bis 45^ (41^ bis 113^)

Instruetoes de

Seguranç Importantes

Update und Installation. 72

Firmware Update 72

MacOS-Treiber 75

Windows-Treiberinstallation. 75

Konfiguration. 78

Produktkonfiguration - MacOS. 78

Produktkonfiguration - Windows 78

Konfiguration einer Audioanwendung zur Verwendung von COBALT (REAPER) 81

MacOS 81

Windows 83

Anschlieben von COBALT an ein Mischpult.. 86

Nicht redundant Verbindung 86

Redundante Verbindung 87

Konsolenkonfiguration. 88

Erweiterteutzung

Netzwerkschnittstelle 89

Einführung

Der Midas COBALT ist eine Audio-Schnittstelle mit 192 bidirektionalen Kanalen, die zur Zusammenarbeit mit der Heritage-Digital-Konsolenserie entwickelte wird. COBALT konvertiert das native HyperMAC Snake-Audio über eine USB3-Audiolink zu klassengerechtem USB-Audio. USB-Audiosreams können so konfiguriert werden, dass sie entweder mit 48kHz (über asynchronen Abtastratenwandler) oder 96kHz arbeiten, ohne dass sich die Anzahl der Kanale ändert. Die COBALT-Schnittstelle bietet auBerdem eine zusätzliche Datenverbindung zwischen Konsole und Computer, die zukünftige Integrationen zwischen Konsole und computerbasierten Audioanwendungen möglich.

Lieferumfang

Cobalt USB3 auf HyperMAC Konverter
Cobalt Transporttasche
- Vertriegelendes USB-C auf USB-C Kabel
Kurzanleitung (QSG)

Bedienelemente

USB-Verbindung

USB-C-VERBINDER MIT VERRIEGELUNG - COBALT verbindet sich über ein USB-C-auf-USB-C-Kabel (mitglieffert) oder ein USB-C-auf-USB-A-Kabel mit dem Host-Computer. Das mitgelieferte USB-C-auf-USB-C-Kabel vert gut über ein Gehaus, das zum industriestandard USB-Anschluss von COBALT passst und eine stables Verbindung bietet.

HINWEIS: COBALT muss mit einem USB3-Anschluss des Host-Computers und einem USB3-kompatiblen Kabel verbunden sein, um die volle Kanalanzahl von COBALT zu nutzen. Bei Verbindung über einen USB3-Anschluss oder ein USB2-Kabel wird die Kanalanzahl auf 32 bidirektionale Audiokanäle begrenzt.

USB-STATUS-LED Die mehrfarbige USB-Status-LED zeit den Betriebsmodus und den Status der COBALT-Einheit an.

LED-STATUS Beteutung
Blau konstant	USB3-Modus - 192x192 Kanal-Funktionallität
Blau blinkend	USB3-Modus - Gerät ist mit einer Audioanwendung verbunden und überträgt/empfängt Daten
Grün konstant	USB2-Modus - 32x32 Kanal-Funktionallität
Grün blinkend	USB2-Modus - Gerät ist mit einer Audioanwendung verbunden und überträgt/empfängt Daten
Weiß/Cyan	Angezeigt während des Hochfahrens der Einheit
Lila/Pink	Angezeigt während des Updates der Einheit
Gelb	Internet Fehler - Wenden Sie sich an ihren örtlichen Distributör oder den Midas-Kundensupport
Rot konstant	Unprogrammierte Einheit - Wenden Sie sich an ihren örtlichen Distributör oder den Midas-Kundensupport

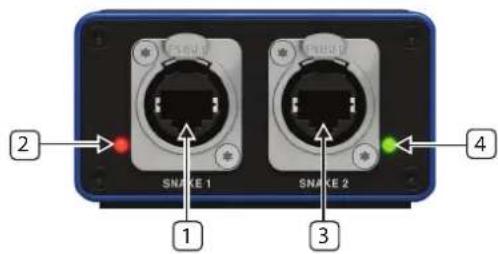

HyperMAC Snake-Verbindungen

SNAKE1 Der erste HyperMAC-Snake- Port kann 192 x 192 Audiokanlile und zusätzliche Daten fur die Verbindung zu Heritage-Digital-Konsolen wie HD96-24 oder HD96-AIR übertragen. Die Verbindung sollte uber industriestandard RJ-45-Stecker und ein understands Tabel hergestellt werden. Weitere Informationen zu MidasKabeln finden Sie im folgenden Knowledge Base-Artikel.

SNAKE 1 STATUS LED - Die StatusLED zeit den Zustand des SNAKE 1 Anschlussports an. Siehe Tabelle unter fur LED-Statusinformationen.

SNAKE 2 - Der zweite HyperMAC-Snake-Port kann ebenfalls 192 x 192 Audiokanale und zusätzliche Daten für die Verbindung zu Heritage-Digital-Konsolen wie HD96-24 oder HD96-AIR übertragen. Die Verbindung soll unter industriestandard RJ-45-Stecker und ein Unterstützung des Kabel hergestellt werden. Weitere Informationen zu Midas-Kabelnfinden Sie im folgenden KnowledgeBase-Artikel.

4 SNAKE 2 STATUS LED - Die StatusLED zeigt den Zustand des SNAKE 2 Anschlussports an. Siehe Tabelle unter fur LED-Statusinformationen.

SNAKE 1/2 STATUS LED Informationen

LED-STATUS BDEUTUNG
Rot konstant	Snake-Link unterbrochen/getrennt
Grün Schnelles Blinken	Snake sicht nach gültiger Uhr/Link
Grün langsames Pulsieren	Link ist synchronisiert und aktiver Link für die Datenübertragung
Grün konstant	Link ist synchronisiert und ist der Backup-Link für die Datenübertragung

MIDAS-Kabelempfehlungen

Update und Installation

Firmware-Update

Stellen Sie sicher, dass die Firmware Ihres COBALT-Geräts auf dem neuesten Stand ist, um die Beste Leistung zu gewährleisten. Die neueste Firmware kann von folgenden Ort heruntergeladen werden:

Die Firmware kann sowohl von Windows als auch MacOS aktivisiert werden (siehe unter). Die Update-Anwendung ist im Firmware-Update enthalten.

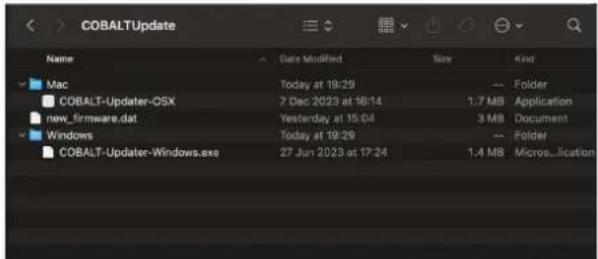

1. Entpacken Sie das heruntergeladene Update-Paket, das die neue Firmware und Update-Anwendungen für MacOS und Windows enthalten.

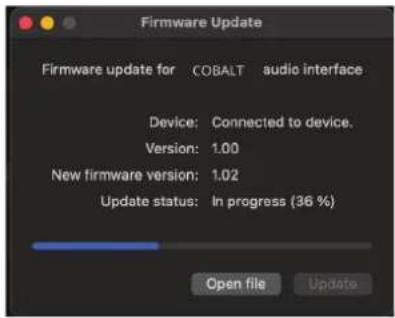

1. Öffnen Sie das Update-Programm für Ihr Betriebssystem, während das COBALT-Gerät über USB angeschlossen ist. Das Firmware-Update-Fenster zeigl das COBALT-Gerät als "Connected to device" und die aktuelle Firmware-Version an.

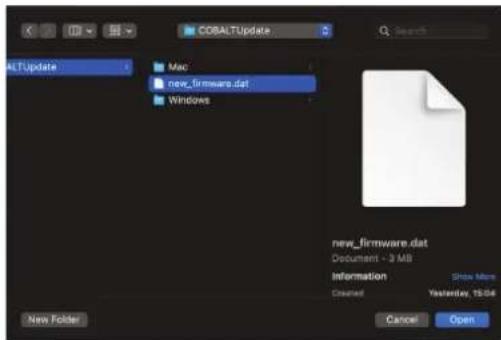

1. Klien Sie auf "Open file" und verwenden Sie den Dateibrowser, um den Speicherort der Update-Datei zu finden. Wahlen sie die Update-Datei und drucken Sie "Open".

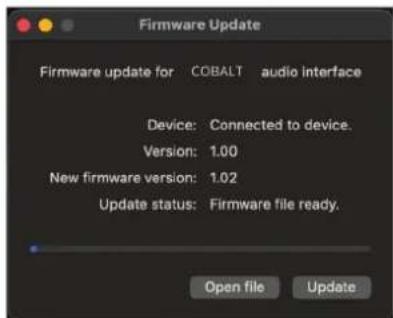

1. Das Update-Fenster zeit die neue Version an. Drücken Sie "Update". Trennen Sie das COBALT-Gerät während des Update-Vorgangs NICHT!

1. Überwachen Sie die Fortschrittsleiste, um das Update zu verfolgen. Nach Abschluss des Updatessartet das Gerat automatisch neu.

1. Wenn ein Dialogfeld um Erlaubnis zur Verbindung des Geräts fragt, klichen Sie auf "Allow".

Quick Start Guide

1. Nach Abschluss des Updates zeigt das Firmware-Update-Fenster das COBALT-Gerät als "Connected to device" und die Felder "Version" und "New firmware version" stimmen überein.

MacOS-Treiber

COBALT wird auf MacOS als Core-Audio-Gerät unterstützen, was bedeutet, dass kein spezifischer Treiber installiert werden muss. Später in der QSG finden Sie Anweisungen zur Konfiguration des Geräts auf MacOS.

Windows-Treiberinstallation

COBALT wird auf Windows über einen ASIO-Treiber unterstützen. Der ASIO-Treiber ist im Firmware-Zip-File enthalten, das heruntergeladen werden kann unter:

Installation des Treibers:

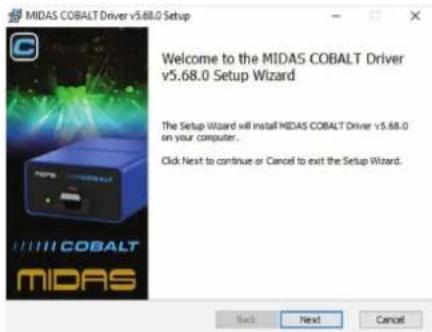

1. Doppelklichen Sie auf "MIDAS_COBALT_xxxxxxxxx_setup.exe" und drücken Sie "Next".

76 COBALT

Quick Start Guide

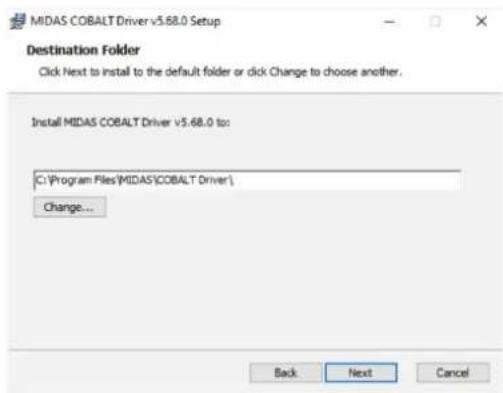

1. Wahlen Sie den gewünschten Installationsort, falls erforderlich, oder verwenden Sie den Standardort für Programmdateien und drücken Sie "Next".

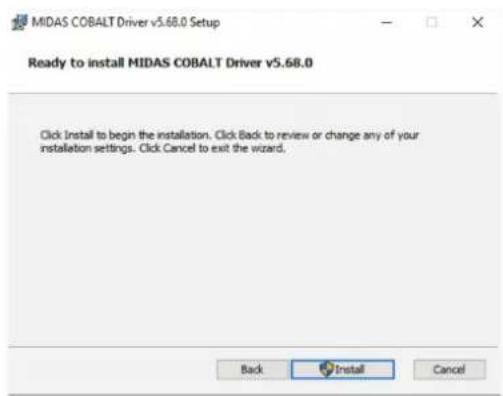

1. Klicken Sie auf "Install".

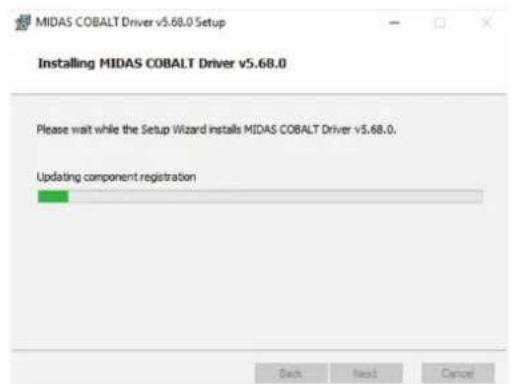

1. Warten Sie auf den Abschluss der Installation. Bestätigten Sie alle systemseitigen Administratorenfragen.

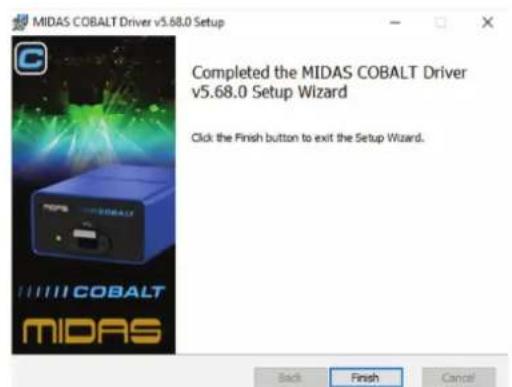

1. Klicken Sie auf "Finish".

Konfiguration

Produktkonfiguration - MacOS

Um COBALT-Einstellungen zu konfigurieren:

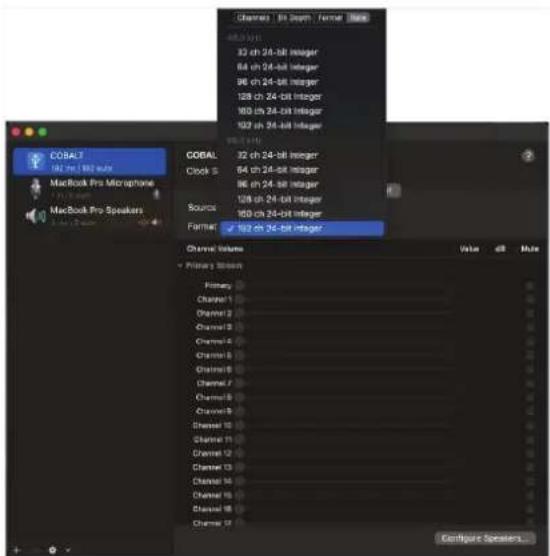

1. Offnen Sie Audio-MIDI-Setup aus dem Dienstprogramme-Ordner.
2. Wahlen Sie das COBALT-Gerät aus.
3. Hier konnen Sie die Abtastraten- und Kanalanzahl-Optionen auswahlen.
4. Die Kanalanzzahl für Ein- und Ausgang kann unabhängig voinender ausgewählt werden, aber die Abtastrate muss für Eingangs- und Ausgangsströme gleich sein.

Produktkonfiguration - Windows

Um die COBALT-Einstellungen zu konfigurieren:

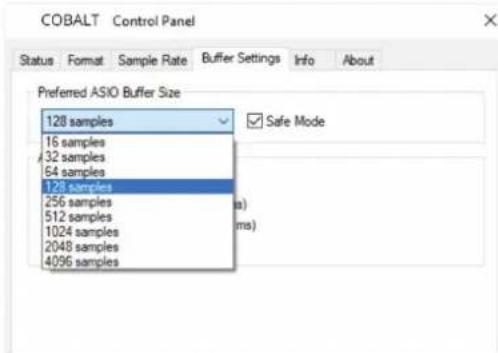

1. Offnen Sie das COBALT Control Panel in ihren Anwendungen.
2. Hier konnen Sie Informationen aneigen und verfugbare Einstellungen wie Abstraute, Format (Kanä) und Pufferinstellungen andern.

Quick Start Guide

Konfiguration einer Audioanwendung zur Verwendung von COBALT (REAPER)

Die meisten DAWs und Audioanwendungen sind mit COBALT kompatibel.

Sie sollen in der Anleitung ihrer Software nachselen, wie Sie dieser zur Verwendung mit COBALT konfigurieren. Unter finden Sie ein Beispiel für die Konfiguration mit REAPER, einer beliebten DAW.

MacOS

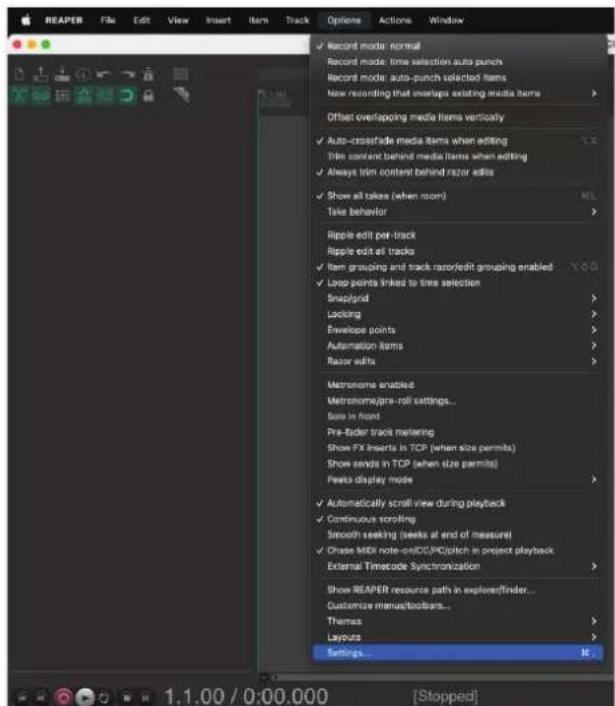

1. Öffnen Sie das Dropdown-Menu „Options" und öffnen Sie das „Settings Menu".

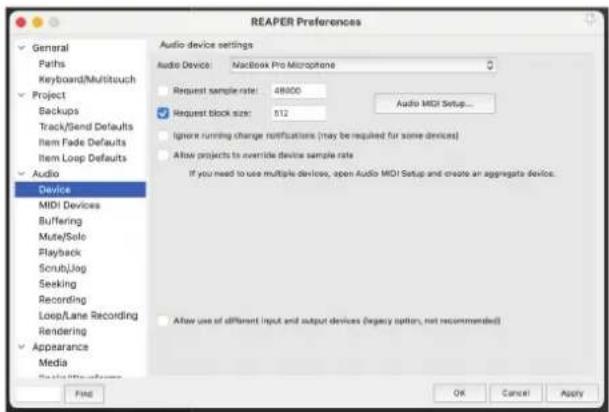

1. Wahlen Sie Audio > Device".

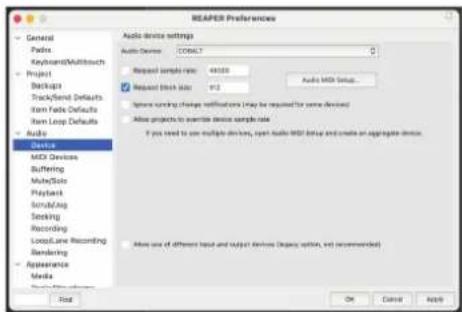

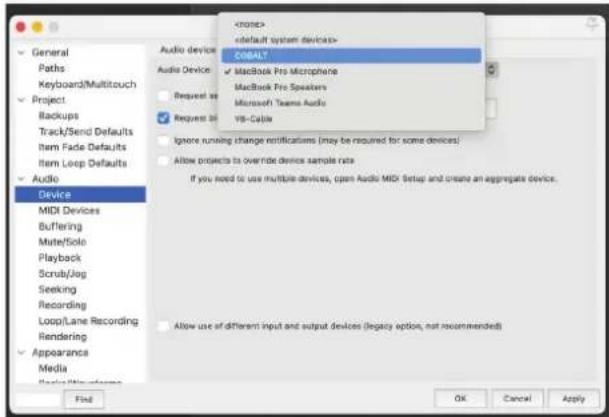

1. Offnen Sie das Dropdown-Menu „Audio Device" und wahlen Sie COBALT aus.

1. Klicken Sie auf „Apply" und schlieben Sie das Menü.

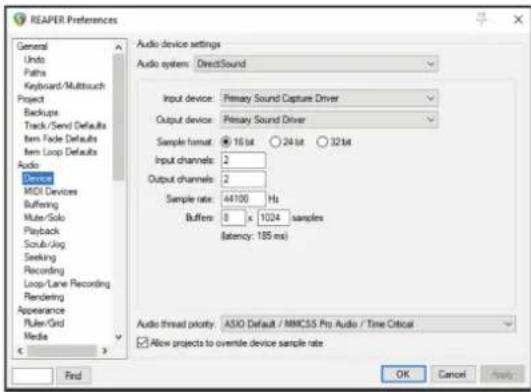

Windows

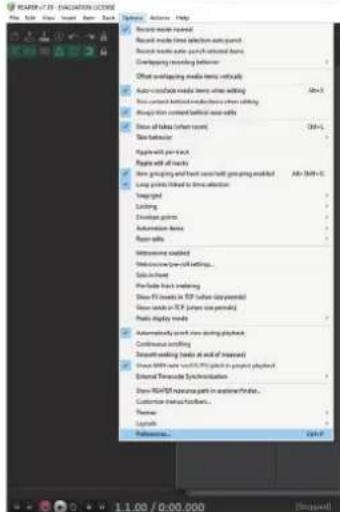

1. Öffnen Sie das Dropdown Menu „Options" und wahlen Sie das „Preferences Menu".

1. Wahlen Sie Audio > Device".

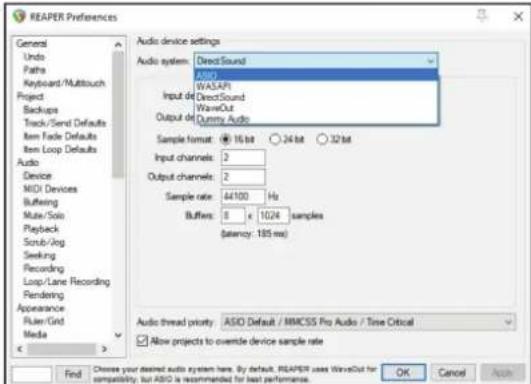

1. Wahlen Sie, ASIO als Audiosystem aus.

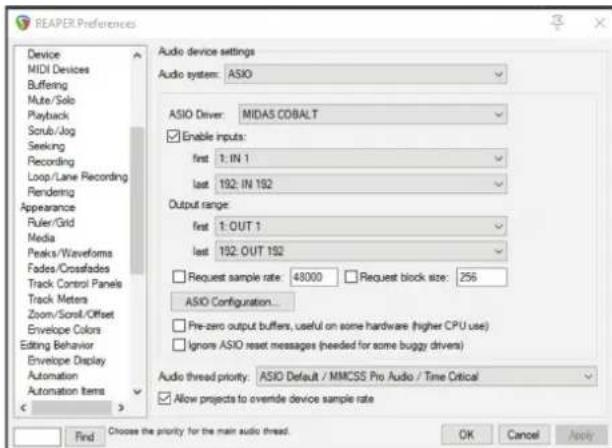

1. Wahlen Sie "MIDAS COBALT" als ihren ASIO-Treiber und konfigurierten Sie alle weiteren Einstellungen, die für ihre Einrichtung erforderlich sind.

Anschlieben von COBALT an ein Mischpult

Sie konnen COBALT entweder redundant oder nicht redundant mit einem Heritage-Digital-Mischpuhl verbinden. Die zwei einfachsten Konfigurationen sind unter dargestellt.

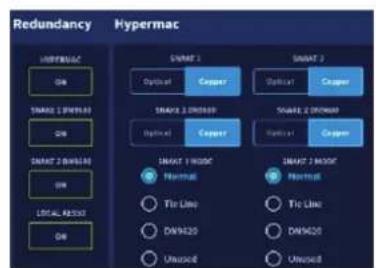

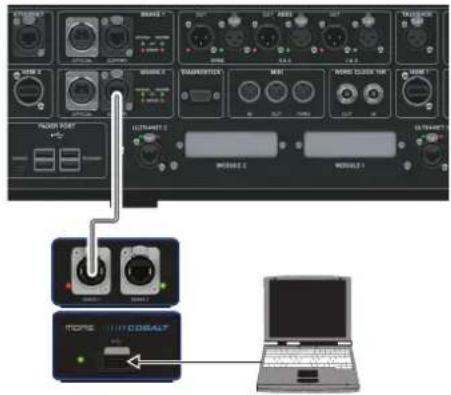

Nicht redundante Verbindung

Um in einer nicht redundanten Konfiguration zu verbinden:

• HYPERMAC REDUNDANCY-OFF
• SNAKE Format - Copper
• SNAKE Mode - Normal

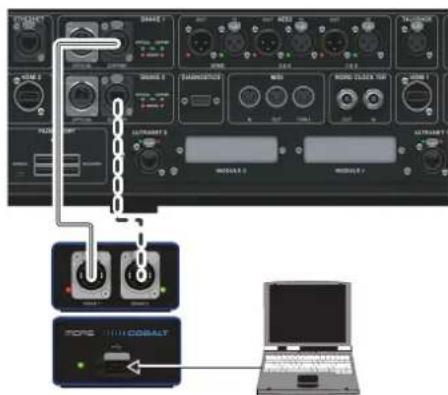

Redundante Verbindung

Um in einer redundanten Konfiguration zu verbinden:

• HYPERMAC REDUNDANCY - ON
• SNAKE Format - Copper
• SNAKE Mode - Normal

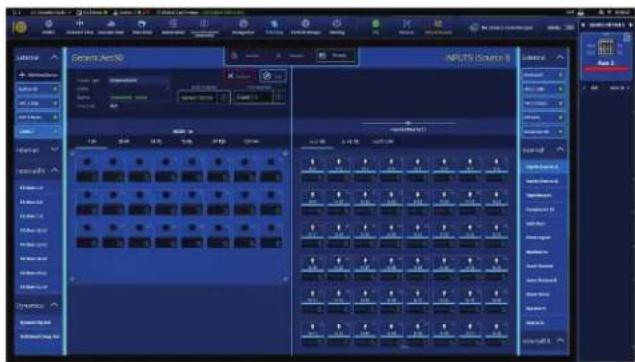

Konsolenkonfiguration

Das COBALT-Interface wird in der HD-Konsolenserie wie ein externes Gerat angezeigt,ähnlich wie ein I/O Gerat. Um ein COBALT hinzuzufugen,missen Sie:

1. Zur Patch-Seite navigieren.
2. ADD NEW DEVICE" drucken.

1. Auto Detect'oder_Cobalt' auswahlen

Das COBALT verhält sich dann wie anye andere I/O-Geer und kann in der Standardmethode zur/von der Konsole gepatcht werden (siehe HD-Konsolendokumentation fur Informationen zum Patchen).

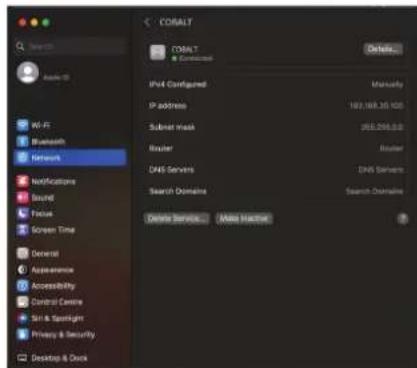

Erweiterte Nutzung - Netzwerkschnittstelle

Zusätzlich zur Bereitstellung eines 192 x 192-Kanal-Audiosreams über USB3 bietet das COBALT-Interface auch eine zusätzliche Datenverbindung zur Kommunikation zwischen Konsole und Computer. Weitere Informationen zu dieser zusätzlichen Datenverbindung werden in Zukunft bereitgestellt, aber möglicherweise wird auf dem Computer ein Netzwerkadaptor angezeigt, und diese Verbindung soll wie jeder andere Netzwerkadaptor konfigurierbar sein.
