Produkttyp	Digitales Audio-Eingangs-/Ausgangs-Gehäuse für Midas-Konsole
Modell	DL251
Marke	Midas
Anzahl Mikrofon-/Line-Eingänge	48 (XLR-Buchse)
Anzahl Line-Ausgänge	16 (XLR-Stecker)
Format	19-Zoll-Rack, 5U
Abmessungen (B x T x H)	482,6 mm x 410 mm x 222,25 mm
Nettogewicht	10 kg
Versandgewicht	18 kg
Stromversorgung	Doppelte redundante Stromversorgung, 100-240 V~, 50-60 Hz
Stromverbrauch (2 Netzteile)	110 W / 135 VA (230 V~)
Abtastrate	48 kHz oder 96 kHz (umschaltbar)
Auflösung	24 Bit
Verstärkungsbereich	-2,5 dB bis +45 dB in 2,5-dB-Schritten
Dynamikbereich	107 dB (22 Hz - 22 kHz)
Latenz	< 1 ms (direkte Ein-/Ausgangsverbindung)
Digitale Schnittstellen	3 x AES50 EtherCon, 1 x Ethernet, 3 x MIDI (In, Out, Thru)
Phantomspeisung 48 V	Ja, pro Eingang (rote LED)
Allgemeine Stummschaltungsfunktion	MUTE-Taste auf der Vorderseite (schaltet alle Ausgänge stumm)
Diagnose	D-Sub-9-Pin-Anschluss (nur für qualifiziertes Personal)
Betriebstemperatur	+5 °C bis +40 °C
Garantie	3 Jahre (vorbehaltlich Registrierung und Garantiebedingungen)

Häufig gestellte Fragen - DL251 Midas

Wie verbinde ich den DL251 mit einem digitalen Midas-Mischpult?

Verwenden Sie die AES50-Verbindungen (über XLR EtherCon) und verbinden Sie die Ports 1 und 2 des DL251 mit den entsprechenden Ports des Mischpults. Für Redundanz verwenden Sie Port 3 als N+1. Stellen Sie die Taktquelle auf 'ext' ein, um mit dem Mischpult zu synchronisieren.

Wie stelle ich die Abtastrate des DL251 ein?

Drücken Sie auf der Vorderseite im Bereich 'sample rate' den Drucktaster, um zwischen 48 kHz und 96 kHz umzuschalten. Die entsprechende grüne LED leuchtet auf, um die aktive Einstellung anzuzeigen. Beachten Sie, dass bei 96 kHz die Anzahl der AES50-Kanäle auf 24 sinkt.

Was macht die MUTE-Taste auf der Vorderseite?

Die MUTE-Taste schaltet alle Line-Ausgänge gleichzeitig stumm, wenn Sie sie länger als eine Sekunde gedrückt halten. Dadurch werden auch die Mikrofonvorverstärker der AES50-Schnittstelle deaktiviert. Die integrierte rote LED leuchtet auf, wenn die Funktion aktiv ist.

Wie reinige und warte ich den DL251?

Schalten Sie das Gerät vor der Reinigung aus und trennen Sie die Netzkabel. Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Für die internen Lüfter wird eine jährliche Reinigung durch qualifiziertes Personal empfohlen.

Wie hoch ist der Stromverbrauch des DL251?

Mit einem einzelnen Netzteil beträgt der Verbrauch etwa 85 W / 85 VA bei 115 V~ und 90 W / 100 VA bei 230 V~. Mit beiden angeschlossenen Netzteilen steigt er auf 110 W / 110 VA bei 115 V~ und 110 W / 135 VA bei 230 V~.

Kann ich den DL251 ohne Midas-Mischpult verwenden?

Ja, Sie können ihn im 'Multipair'-Modus (Control Mode 2) verwenden. In diesem Fall erfolgt die Steuerung über eine Ethernet-Verbindung. Wählen Sie den Modus 2 mit der entsprechenden Taste auf der Vorderseite.

Wie aktiviere ich die 48-V-Phantomspeisung an einem Eingang?

Die Phantomspeisung wird automatisch vom über AES50 angeschlossenen Midas-Mischpult aktiviert. Die rote LED des entsprechenden Eingangs leuchtet auf, wenn 48 V anliegen. Es gibt keinen physischen Schalter am DL251.

Was tun bei Verlust der AES50-Verbindung?

Überprüfen Sie die EtherCon-Kabel und stellen Sie sicher, dass sie richtig eingesteckt sind. Die rote 'Error'-LED im AES50-Bereich leuchtet bei einem Problem auf. Das System unterstützt N+1-Redundanz: Fällt ein Kabel aus, erfolgt automatisch ein Umschalten auf den Reserveport.

Wie ist das Einschaltverfahren für den DL251?

Überprüfen Sie vor dem Einschalten, dass beide Netzkabel an separate Steckdosen angeschlossen sind. Schalten Sie dann nacheinander einen Netzschalter nach dem anderen ein (nicht gleichzeitig). Die LEDs im PSU-Bereich sollten aufleuchten.

Wo finde ich die Seriennummer des DL251?

Die Seriennummer ist auf der Vorderseite des Geräts in der Nähe der Lüftungsschlitze aufgedruckt. Sie ist für Garantie- oder technische Supportanfragen unerlässlich.

BEDIENUNGSANLEITUNG DL251 Midas

DE Wichtige Sicherheitshinweise

Vorsicht

Die mit dem Symbol markierten Anschlüsse führen so viel Spannung, dass die Gefahr eines

Stromschlags besteht. Verwenden Sie nur hochwertige, im Handel erhältliche Lautsprecherkabel mit vorinstallierten 6,3 mm TS-Steckern. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung durch Stromschlag auszuschließen, darf die Geräteabdeckung bzw.

Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Achtung

Um eine Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses

Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung

Die Service-Hinweise sind nur durch qualifiziertes Personal zu befolgen. Um eine Gefährdung

durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1 Lesen Sie diese Hinweise.
2 Bewahren Sie diese Hinweise auf.
3 Beachten Sie alle Warnhinweise.
4 Befolgen Sie alle Bedienungshinweise.
5 Betreiben Sie das Gerät nicht in der Nähe von Wasser.
6 Reinigen Sie das Gerät mit einem trockenen Tuch.
7 Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.
8 Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).
9 Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die Steckdose entsprechend ausgetauscht wird.
10 Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.
11 Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.
12 Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.
13 Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

14 Verwenden Sie nur Wagen, Standvorrichtungen, Stative, Halter oder Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts enthalten sind.

Falls Sie einen Wagen benutzen, seien Sie

vorsichtig beim Bewegen der Wagen-Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

15 Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.
16 Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführen. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

17 Korrekte Entsorgung dieses Produkts: Dieses Symbol weist darauf hin, das Produkt entsprechend der WEEE Direktive (2002/ 96/EC) und der

jeweiligen nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf.

Technische Daten und Erscheinungsbild können unangekündigt geändert werden. Irrtümer bleiben vorbehalten. Midas und Klark Teknik sind Teil des MUSIC Group (music-group.com). Alle Warenzeichen sind das Eigentum ihrer jeweiligen Besitzer. MUSIC Group übernimmt keine Haftung für Verluste, die Personen entstehen, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen. Abgebildete Farben und Spezifikationen können geringfügig vom Produkt abweichen. MUSIC Group Produkte werden nur über autorisierte Fachhändler verkauft. Die Vertriebspartner und Händler sind keine Vertreter von MUSIC Group und sind nicht berechtigt, MUSIC Group durch ausdrückliche oder stillschweigende Handlungen oder Repräsentanzen zu verpflichten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Kein Teil dieses Handbuchs darf in irgendeiner Form oder mit irgendwelchen Mitteln

elektronisch oder mechanisch, inklusive Fotokopie oder Aufnahme, zu irgendeinem Zweck ohne die schriftliche Zustimmung der Firma MUSIC Group IP Limited vervielfältigt oder übertragen werden.

ALLE RECHTE VORBEHALTEN.

Eingeschränkte Garantie

§ 1 Garantie

1. Diese eingeschränkte Garantie ist nur gültig, wenn Sie das Produkt von einem autorisierten MUSIC Group Händler im Einkaufsland erworben haben. Eine Liste mit autorisierten Händlern finden Sie auf MUSIC Groups Website www.midasconsoles.com unter "Where to Buy" oder Sie kontaktieren eine MUSIC Group Niederlassung in Ihrer Nähe.

2.MUSIC Group* garantiert für den Zeitraum von drei (3) Jahren ab Datum des Erstkaufs, sofern keine längere Mindestgarantiezeit von geltenden örtlichen Gesetzen gefordert ist, dass die mechanischen und elektronischen Bauteile des Gerätes frei von Material- und Verarbeitungsfehlern sind, wenn das Gerät unter normalen Betriebsbedingungen eingesetzt wird (siehe Bedingungen der eingeschränkten Garantie in § 4 unten). Wenn das Produkt während der festgelegten Garantiezeit einen Defekt aufweist und dieser Defekt nicht unter § 4 ausgeschlossen ist, wird MUSIC Group nach ihrem Ermessen das Produkt mittels geeigneter neuer oder aufbereiteter Produkte oder Bauteile entweder ersetzen oder reparieren. Sollte MUSIC Group sich entschließen, das Produkt komplett zu ersetzen, wird diese eingeschränkte Garantie für die Dauer der verbleibenden ursprünglichen Garantiezeit, d. h. drei (3) Jahre (oder eine andere anwendbare Mindestgarantiezeit) ab Datum des Erstkaufs auf das Ersatzprodukt angewandt.

1. Bei berechtigten Garantieansprüchen wird das reparierte oder ersetzte Produkt frachtfrei von MUSIC Group an den Kunden zurückgesandt.

2. Andere als die vorgenannten Garantieleistungen werden nicht gew

BITTE BEWAHREN SIE IHREN KASSENZETTEL SORGFÄLTIG AUF. ER DIENT ALS KAUFBELEG UND GARANTIEBERECHTIGUNG. OHNE KAUFBELEG HABEN SIE KEINEN GARANTIEANSPRUCH.

§ 2 Online Registrierung

Registrieren Sie bitte Ihr neues Midas Gerät möglichst direkt nach dem Kauf unter www.midasconsoles.com und lesen Sie aufmerksam die Bedingungen unserer eingeschränkten Garantie. Nach der Registrierung Ihres Kaufs und Geräts bei uns können wir Ihre Reparaturansprüche wesentlich schneller und effizienter bearbeiten. Viele Dank für Ihre Mitarbeit!

§ 3 Reparaturnummer

1. Um Garantieleistungen zu erhalten, setzen Sie sich bitte mit dem Händler in Verbindung, bei dem Sie das Gerät gekauft haben. Sollte sich Ihr MUSIC Group Händler nicht in Ihrer Nähe befinden, können Sie auch den MUSIC Group Vertrieb Ihres Landes kontaktieren, der unter www.midasconsoles.com zu finden ist. Wenn Ihr Land nicht aufgelistet ist, kontaktieren Sie bitte das "United Kingdom (Midas/KT main office)" {"(Midas/KT Hauptbüro) Großbritannien"} in der Rubrik "Service → Service/Repairs" {"Service → Service/Reparaturen"} auf der www.midasconsoles.com Website. Alternativ können Sie auch in der Rubrik "Service → Warranty Registration" {"Service → Garantieregistrierung"} von www.midasconsoles.com das Online-Formular zur Rücksendung im Garantiefall ausfüllen, BEVOR Sie das Produkt zurückschicken. Alle Anfragen müssen durch eine Beschreibung des Problems und die Seriennummer des Produkts ergänzt werden. Der Garantieanspruch wird anhand des originalen Kaufbelegs überprüft.
2. Das Gerät muss anschließend im Originalkarton zusammen mit der Reparaturnummer an die von MUSIC Group genannte Adresse geschickt werden.
3. Unfreie Sendungen werden nicht angenommen.

§ 4 Garantieausschluss

1. Diese eingeschränkte Garantie gilt nicht für Verschleißteile, wie Sicherungen und Batterien. Wo anwendbar, gewährt MUSIC Group für neunzig (90) Tage ab Kaufdatum die Garantie, dass die im Produkt enthaltenen Röhren oder Anzeigen frei von Material- und Verarbeitungsfehlern sind.

2. Diese eingeschränkte Garantie gilt nicht für Produkte, die auf irgendeine Weise elektronisch oder mechanisch modifiziert wurden. Wenn ein Produkt verändert oder angepasst werden muss, damit es in einem Land, für das es ursprünglich nicht entwickelt oder hergestellt wurde, den geltenden technischen oder sicherheitstechnischen Standards auf nationaler oder lokaler Ebene entspricht, ist diese Veränderung/Anpassung nicht als Material- oder Verarbeitungsfehler anzusehen. Diese eingeschränkte Garantie umfasst nicht derartige Veränderungen/Anpassungen unabhängig davon, ob diese ordnungsgemäß durchgeführt wurden oder nicht. MUSIC Group übernimmt im Rahmen dieser Garantie für derartige Veränderungen auch keine Kosten.

3. Diese eingeschränkte Garantie gilt nur für die Hardware des Produkts. Sie schließt keine technische Unterstützung für die Anwendung der Hard- oder Software ein und sie gilt nicht für Software-Produkte, gleichgültig ob sie im Produkt enthalten sind oder nicht. Die Software wird im "IST-ZUSTAND" geliefert, sofern ihr keine besondere eingeschränkte Software-Garantie beiliegt.

4. Diese eingeschränkte Garantie erlischt, wenn die im Werk angebrachte Seriennummer verändert oder entfernt wurde.

5. Diese eingeschränkte Garantie berechtigt nicht zur kostenlosen Inspektion und Wartung/Reparatur des Geräts, insbesondere wenn die Defekte auf unsachgemäße Benutzung zurückzuführen sind. Die Garantie gilt auch nicht für Defekte durch normale Abnutzung, besonders bei Fadern, Crossfadern, Potentiometern, Tasten, Gitarrensaiten, Leuchtmitteln und ähnlichen Teilen.

6. Unter diese eingeschränkte Garantie fallen auch keine Schäden/Defekte, die verursacht wurden durch:

- unsachgemäße Handhabung, Nachlässigkeit oder Fehlgebrauch des Gerätes entgegen den Hinweisen, die in den Bedienungs- oder Wartungsanleitungen der Firme Midas aufgeführt sind;

- den Anschluss oder Gebrauch des Produkts in einer Weise, die den geltenden technischen oder sicherheitstechnischen Anforderungen in dem Land, in dem das Gerät eingesetzt wird, nicht entspricht;

- Schäden/Defekte, die durch höhere Gewalt/Natur (Unglück, Brand, Überschwemmung usw.) oder andere nicht auf die Firma MUSIC Group zurückführbare Ursachen bedingt sind.

1. Die eingeschränkte Garantie erlischt, wenn das Gerät durch nicht autorisierte Personen (einschließlich dem Kunden) repariert oder geöffnet wurde.

2. Sollte bei einer Überprüfung des Geräts durch MUSIC Group festgestellt werden, dass der fragliche Defekt nicht unter die eingeschränkte Garantie fällt, muss der Kunde die Kosten der Überprüfung tragen.

3. Produkte ohne Garantieanspruch werden nur gegen Kostenübernahme durch den Käufer repariert. MUSIC Group oder ihr autorisiertes Service-Center wird den Kunden vorab über die Sachlage informieren. Sollte der Kunde innerhalb von sechs Wochen nach Benachrichtigung keinen schriftlichen Reparaturauftrag mit Kostenübernahme erteilen, wird MUSIC Group das Gerät mit einer separaten Rechnung für Fracht und Verpackung per Nachnahme an den Kunden zurücksenden. Wenn ein Reparaturauftrag gegen Kostenübernahme erteilt wird, werden die Kosten für Fracht und Verpackung zusätzlich, ebenfalls gesondert, in Rechnung gestellt.

4. Autorisierte MUSIC Group Händler verkaufen neue Produkte nicht direkt in online Auktionen. Käufe in online Auktionen sind mit Risiken behaftet. Bestätigungen von Käufen in online Auktionen oder Kaufbelege werden bei der Garantieüberprüfung nicht akzeptiert und die in einer online Auktion gekauften Produkte werden von MUSIC Group weder repariert noch ersetzt.

§ 5 Übertragbarkeit der Garantie

Diese eingeschränkte Garantie wird ausschließlich dem ursprünglichen Käufer (Kunde des Vertragshändlers) gewährt und ist nicht übertragbar auf Personen, die das Produkt anschließend kaufen. Außer der Firma MUSIC Group ist kein Dritter (Händler etc.) berechtigt, Garantieversprechen für die Firma MUSIC Group abzugeben.

§ 6 Schadenersatzansprüche

Vorbehaltlich der Durchsetzung lokalen Rechts, ist MUSIC Group unter dieser Garantie dem Käufer gegenüber nicht haftbar für resultierende oder indirekte Verluste oder Schäden jeglicher Art. Die Haftung der Firma MUSIC Group beschränkt sich in allen Fällen auf den Warenwert des Gerätes.

§ 7 Haftungsbeschränkung

Diese eingeschränkte Garantie ist die vollständige und einzige Garantie, die von der Firma MUSIC Group gewährt wird. Sie setzt alle anderen schriftlichen oder mündlichen Vereinbarungen bezüglich dieses Produkts außer Kraft. MUSIC Group gewährt keine weiteren Garantien für dieses Produkt.

§ 8 Andere Garantien und nationale Gesetze

1. Durch diese eingeschränkte Garantie werden die gesetzlichen Rechte des Käufers als Verbraucher weder ausgeschlossen noch eingeschränkt.

2. Die hier erwähnten eingeschränkten Garantiebedingungen gelten nur, solange sie kein geltendes lokales Recht verletzen.

3. Diese Garantie verringert nicht die Verpflichtungen des Verkäufers zur Behebung von mangelnder Konformität und versteckten Defekten des Produkts.

§ 9 Zusatz

Die Garantiebedingungen können unangekündigt geändert werden. Die aktuellsten Garantiesatzungen und -bedingungen sowie weitere Informationen zur eingeschränkten Garantie von MUSIC Group finden Sie online unter www.midasconsoles.com.

* MUSIC Group Macao Commercial Offshore Limited of Rue de Pequim No. 202-A, Macau Finance Centre 9/J, Macau, inklusive aller Firmen der MUSIC Group

Licences

Herzlichen Dank für den Kauf eines DL251/DL252 Audio System I/O.

Die DL251 und DL252 Audio System I/Os sind 19" Rack-Geräte und wurden für den Einsatz mit Midas-Digitalsystemen entwickelt.

Das von Midas entwickelte DL251/DL252 Audio System I/O ist ein leistungsstarkes Audiogerät für Audioprofis und bietet kompromisslose Klangqualität sowie ein Feature-Set mit allen unentbehrlichen Optionen und Funktionen. Das DL251/DL252 verkörpert erstklassige britische Planung und Konstruktion sowie effiziente, moderne Produktionsverfahren und wird Ihnen über Jahre zuverlässige Dienste leisten.

Um die besten Ergebnisse bei minimalem Aufwand zu erzielen und Ihr Midas DL251/DL252 Audio System I/O zu genießen, sollten Sie dieses Bedienungshandbuch lesen!

Hauptfunktionen

Die DL251/DL252 Audio System I/Os zeichnen sich durch folgende Hauptfunktionen aus:

• Mic/Line-Eingänge Das DL251 verfügt über 48 Mic/Line-Eingänge und das DL252 über 16 Mic/Line-Eingänge.
• Line-Ausgänge Das DL251 verfügt über 16 Ausgänge und das DL252 über 48 Ausgänge.
• Bediener-Interface Die LEDs in einigen vorderseitigen Sektionen informieren Sie über den Betriebs/Konfigurationsstatus. Manche Sektionen verfügen über eine Konfigurationstaste zum Einrichten von Geräteparametern, z. B. Clock Source, Samplerate etc.
• MIDI Beide Geräte sind standardmäßig mit MIDI In-, Out- und Thru-Buchsen ausgerüstet (nur mit Midas-Mischpulten verwendbar).
• AES50 Drei AES50 Eingänge/Ausgänge stellen die Verbindung zum Mischpult/Multicore via EtherCon® XLR her und sind für N+1 Kabelredundanz konfiguriert.
• Samplerate Zwischen 96kHz und 48kHz umschaltbare Sampleraten.
• Ethernet Ein rückseitiger Ethernet control-Anschluss ermöglicht die Ethernet-Steuerung über ein bis zu 100 m langes Cat 5e Kabel.
• A/D Analog/Digitalwandlung voreingestellt auf 24-Bit, 96 kHz.
• Gain-Bereich Von -2,5 dB bis +45 dB in Schritten von 2,5 dB.
• Mute Wenn man die rückseitige MUTE-Taste länger als eine Sekunde gedrückt hält, werden alle Ausgänge gleichzeitig stummgeschaltet - z. B. für die Neuverkabelung auf der Bühne.

• Boot-Modus Eine rückseitige versenkte Boot Mode-Taste schaltet zwischen Normalbetrieb und einem nur Wartungspersonal vorbehaltenen Konfigurations-Bootmodus um.

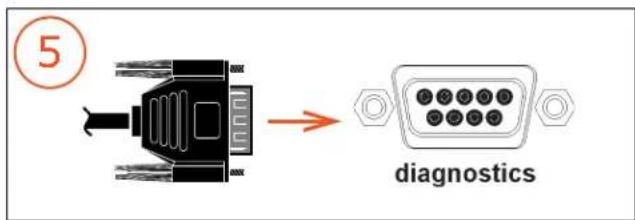

• Fehlerdiagnose Über einen rückseitigen Sub-D Anschluss lässt sich eine (dem Wartungspersonal vorbehaltene) Fehlerdiagnose am Gerät durchführen.

• Netzteile Zwei redundante Netzteile mit zwei verriegelbaren Netzanschlüssen.

Über dieses Handbuch

Dies ist das Bedienungshandbuch für das DL251 Audio System I/O und das DL252 Audio System I/O. Es gibt Ihnen Anleitungen zum Auspacken, Installieren, Anschließen, Einrichten und Betreiben des Geräts, um Ihnen bei einer möglichst schnellen Installation und Inbetriebnahme zu helfen. Damit Sie sich einfacher mit dem DL251/DL252 vertraut machen können, werden Beschreibungen der Vorder- und Rückseite sowie leicht nachvollziehbare Nutzungshinweise bereitgestellt.

Dieser Abschnitt zeigt Ihnen, wie Sie das DL251/DL252 auspacken, installieren, anschließen, einschalten und konfigurieren.

Die Netzspannung dieses Geräts kann Stromschläge verursachen.

Stellen Sie sicher, dass Sie den gesamten Abschnitt und die "Wichtigen Sicherheitshinweise" am Anfang dieses Handbuchs gelesen und ganz verstanden haben, bevor Sie das Gerät installieren, einrichten oder betreiben.

Lesen Sie auch die zusätzlichen Sicherheitsinformationen auf der Vorderseite des Geräts.

Auspacken

Packen Sie das DL251/DL252 Paket vorsichtig aus.

Untersuchen Sie das DL251/DL252 sorgfältig auf Anzeichen von Transportschäden und benachrichtigen Sie sofort das Transportunternehmen, falls Sie solche Anzeichen entdecken.

Prüfen Sie den Inhalt des DL251/DL252 Pakets. Falls Teile fehlen, vertauscht wurden oder defekt sind, setzen Sie sich mit unserem örtlichen Vertriebspartner oder mit Midas unter der am Anfang des Handbuchs angegebenen Adresse in Verbindung.

Bitte bewahren Sie die Originalverpackung auf, falls Sie das Gerät zum Hersteller oder Lieferanten zurückschicken oder das Gerät transportieren/versenden müssen.

Installation

Stellen Sie sicher, dass das Gerät korrekt an die Schutzerdung der Netzsteckdose angeschlossen ist, bevor Sie es installieren und betreiben.

Idealerweise sollten Sie das Gerät in einem kühlen Bereich und in einiger Entfernung von Netzverteilern oder anderen potentiellen Störquellen aufstellen.

Installieren Sie das Gerät nicht an Orten mit unzureichender Belüftung.

Installieren Sie das Gerät nicht an übermäßig heißen, staubigen oder mechanisch vibrierenden Orten. Sorgen Sie für eine ausreichende Belüftung in der Umgebung des Geräts und blockieren Sie nicht die Ventilatoren und Lüftungsöffnungen. Stellen Sie das Gerät möglichst nie ins direkte Sonnenlicht.

Nur in ein Rack montieren.

Spannungsversorgung

Um eine völlige Abschaltung des Geräts sicherzustellen, müssen beide Netzkabel abgezogen werden.

Die internen Netzteile sind Schaltnetzteile, die automatisch die anliegende Netzspannung erkennen und in einem Nominalspannungsbereich von 100VAC bis 240VAC immer funktionieren.

Auf der Rückseite befinden sich zwei Netzanschlüsse. Die im Lieferumfang enthaltenen Netzkabel sind für das Gebiet verwendbar, in das das Gerät verschickt wurde. Das Gerät

sollte nur über die mitgelieferten Netzkabel ans Stromnetz angeschlossen werden.

Jeder Netzanschluss muss mit einer eigenen separaten Wandsteckdose verbunden werden. Andernfalls müssen die Stromquellen so verteilt werden, dass sie den örtlichen Sicherheitsvorschriften entsprechen.

Achten Sie darauf, dass die verriegelbaren Volex-Stecker der mitgelieferten Netzkabel sicher mit den IEC-Netzanschlüssen des Geräts verbunden sind. Bei korrektem Anschluss rastet der Volex-Stecker ein und kann sich nicht mehr selbständig lösen oder versehentlich gelockert/herausgezogen werden. Beim Anschließen oder Entfernen eines Volex-Steckers halten Sie immer den Stecker selbst und nie das Kabel fest, um Beschädigungen zu vermeiden. Elektrostecker dürfen nie mit nassen Händen angeschlossen oder entfernt werden.

Beim Ein/Ausschalten des Geräts sollten Sie die Netzschalter immer nacheinander aktivieren. Betätigen Sie die Netzschalter nie gleichzeitig.

Behandlung des Geräts

Beim Heben oder Bewegen des Geräts sollten Sie dessen Größe und Gewicht immer berücksichtigen.

Bevor das Gerät bewegt wird, sollte es vollständig elektrisch getrennt und alle Kabel abgezogen werden.

Stecken Sie Ihre Finger oder Hände nicht in Vertiefungen oder Öffnungen des Geräts, z. B. Entlüftungsöffnungen.

Elektrische Felder

In Übereinstimmung mit Part 15 der FCC Vorschriften, "... Änderungen oder Modifikationen, die von der für die Konformität verantwortlichen Partei nicht ausdrücklich genehmigt wurden, können zum Entzug der Betriebserlaubnis führen."

Sollte dieses Produkt in einem elektromagnetischen Feld betrieben werden, das von einem Audiofrequenzsignal (20 Hz bis 20 kHz) amplitudenmoduliert wird, kann sich der Geräuschspannungsabstand verschlechtern. Unter extremen Bedingungen (3V/m, 90% Modulation) kann eine Verschlechterung von bis zu 60 dB bei der Frequenz auftreten, die dem Modulationssignal entspricht.

Anschließen

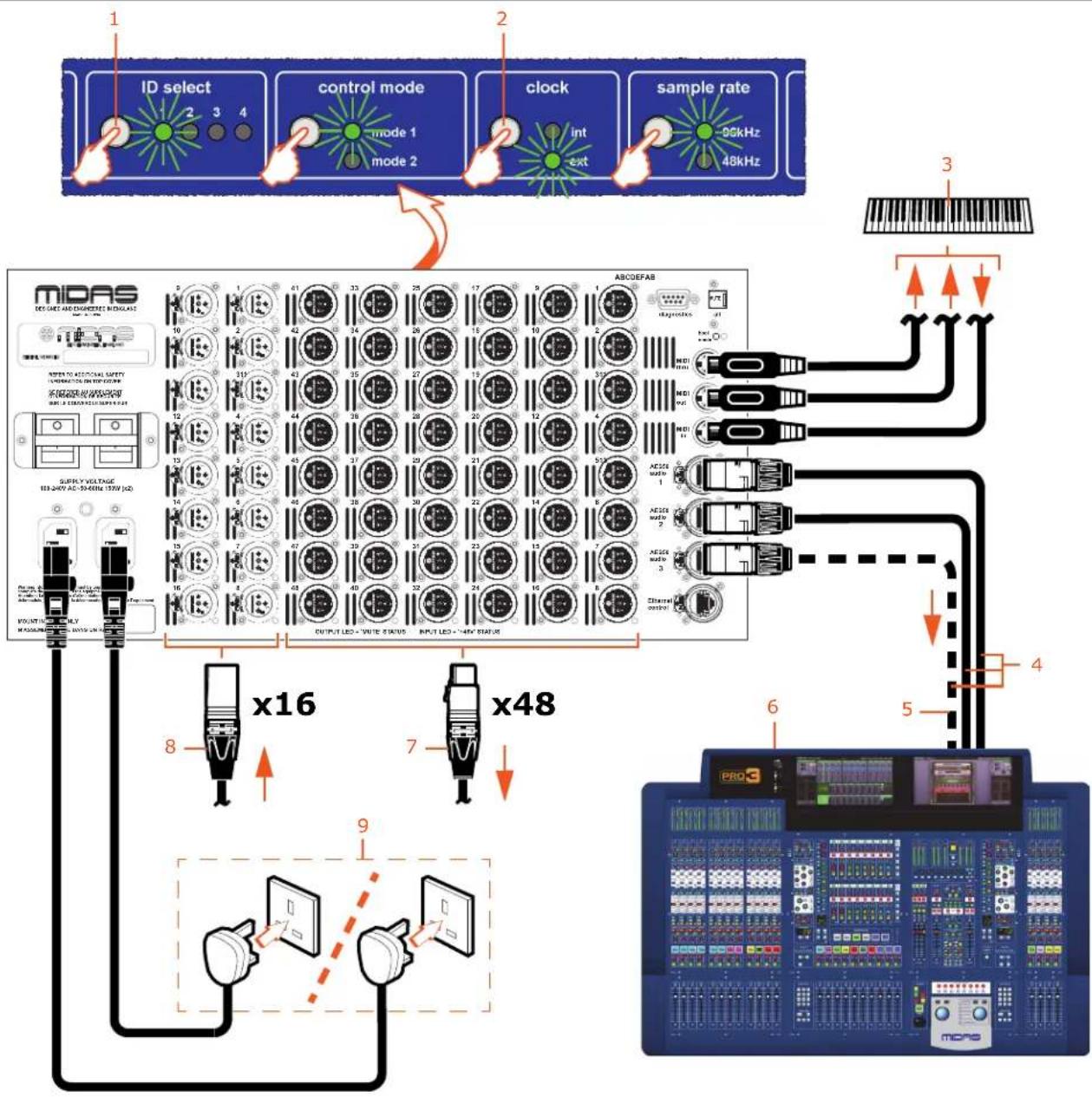

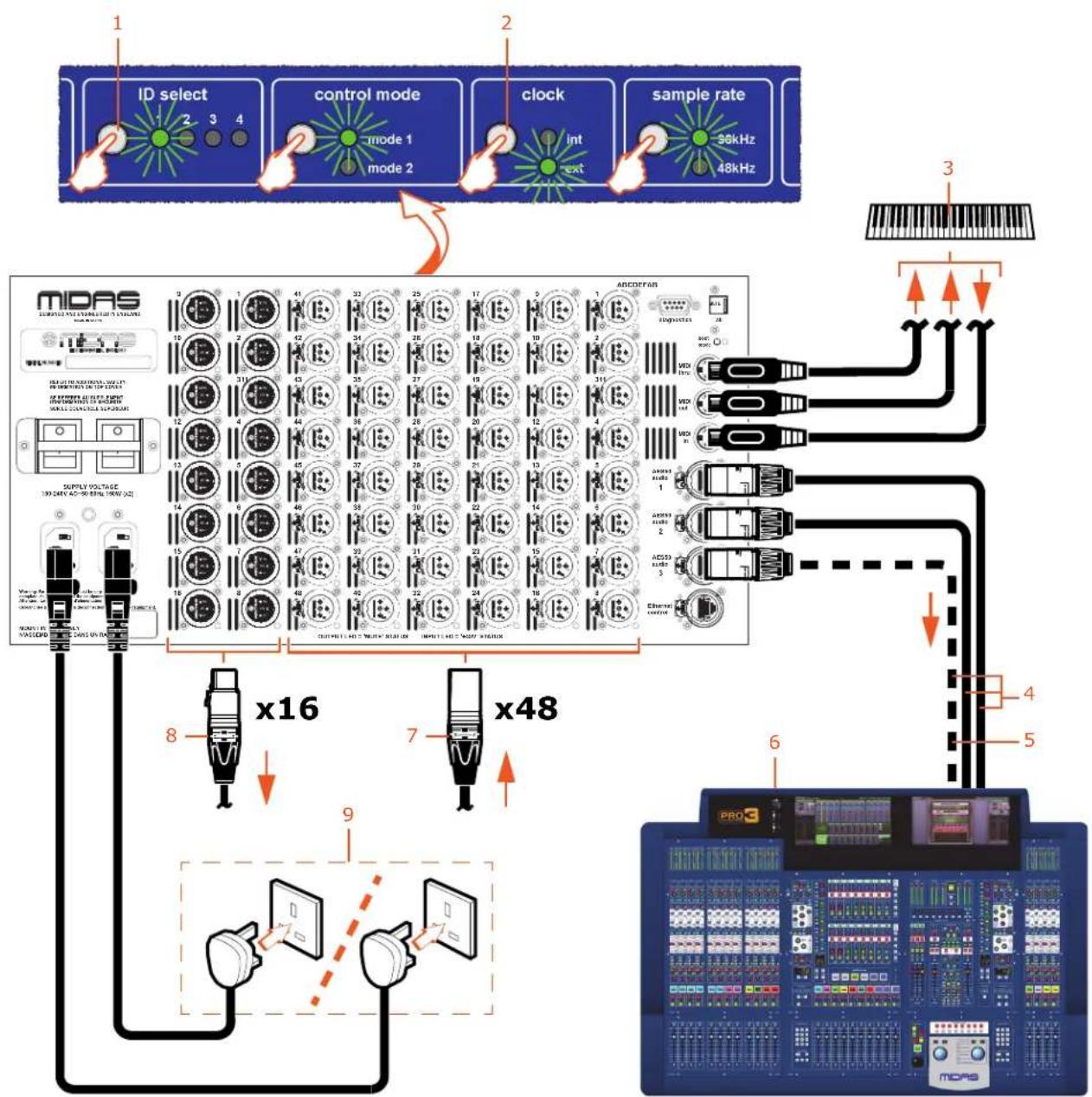

Schließen Sie die Rückseite Ihres Geräts wie folgt an (siehe Abschnitt 5. "Anschlüsse" auf Seite 34):

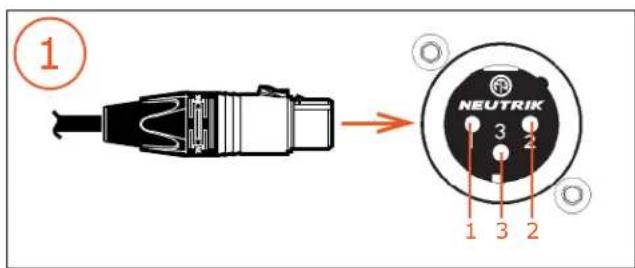

- Inputs - Schließen Sie die XLR Mic/Line-Eingänge an (bis zu 48 beim DL251 und 16 beim DL252).

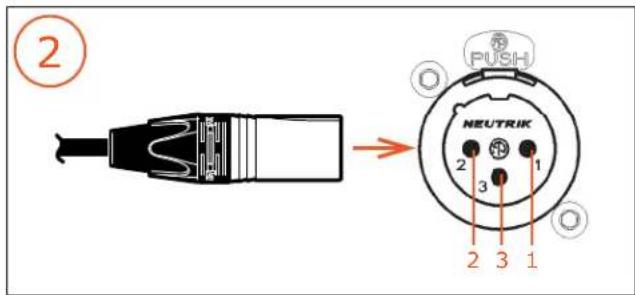

- Outputs - Schließen Sie die XLR Line-Ausgänge an (bis zu 16 beim DL251 und 48 beim DL252).

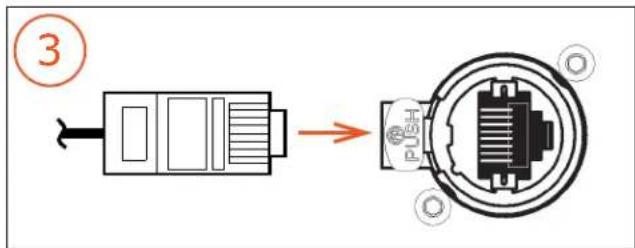

- AES50 audio - Verbinden Sie die AES50 audio-Anschlüsse mit dem Mischpult/Multicore.

- Ethernet - Verbinden Sie den Ethernet control-Anschluss mit einem externen Computer, um diesen bei einer Multicore-Konfiguration nötigenfalls als Fernbedienung zu verwenden.

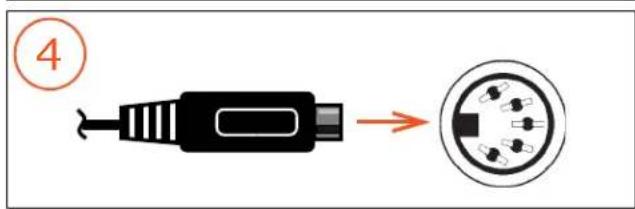

- MIDI - Verbinden Sie die drei 5-Pol MIDI DIN-Anschlüsse nötigenfalls mit einem MIDI-Gerät (nur für Midas-Mischpulte verwendbar).

- Netzanschluss - Schließen Sie die beiden redundanten IEC-Anschlüsse der Netzkabel an die Rückseite des Geräts und an zwei separate Netzsteckdosen an (siehe "DL251 und Digitalmischpult (96 kHz-Betrieb)" auf Seite 34).

Ein/Ausschalten

! Um das Gerät ein/auszuschalten, drücken Sie nacheinander die beiden Netzschalter. Drücken Sie die Schalter nicht gleichzeitig.

Nachdem Sie Ihr DL251/DL252 angeschlossen haben, kann es eingeschaltet werden.

DL251/DL252 einschalten

Aktivieren Sie nacheinander die beiden rückseitigen Netzschalter. Prüfen Sie auf der Vorderseite, ob die LEDs in der PSU leuchten.

DL251/DL252 ausschalten

Deaktivieren Sie nacheinander die beiden rückseitigen Netzschalter.

Volex-Netzstecker anschließen/entfernen

Die mitgelieferten Netzkabel sind mit einem verriegelbaren Volex-Stecker ausgerüstet, der an den IEC-Netzeingang des Geräts angeschlossen wird. Bei korrekter Montage rastet der Volex-Stecker im Anschluss ein und kann sich nicht mehr lösen oder versehentlich gelockert/herausgezogen werden.

Um einen Volex-Stecker anzuschließen, schieben Sie ihn so weit in den IEC-Netzanschluss, bis er einrastet. Prüfen Sie anschließend, ob er sicher im Anschluss sitzt.

Um einen Volex-Stecker zu entfernen, lösen Sie die Verriegelung und ziehen Sie den Stecker heraus. Ziehen Sie nicht am Kabel, um Beschädigungen zu vermeiden.

Konfiguration

Nach dem Einschalten des DL251/DL252, können Sie folgende Punkte nach Bedarf konfigurieren.

• ID-Nummer
- Control-Modus
- Clock-Quelle
- Samplerate der Clock-Quelle

Option konfigurieren

Drücken Sie in der gewünschten Sektion wiederholt die runde Taste, um die Optionen zyklisch durchzugehen, bis die LED der gewünschten Option leuchtet.

1 Das psu-Feld überwacht die beiden Netzteile. Pro Netzteil sind fünf gelbe LEDs verfügbar und jede LED steht für eine Spannungsschiene. Eine LED leuchtet, wenn die zugehörige Spannungsschiene aktiv ist.
2 Mit dem ID select-Feld kann man die ID-Nummer des Geräts wählen. Diese einmalige Nummer wird vom System erkannt und unterscheidet das Gerät von allen anderen ähnlichen Geräten im Netzwerk. Eine der vier grünen LEDs leuchtet, um die aktuell gewählte ID anzuzeigen.
3 Mit diesem control mode-Feld können Sie den Steuermodus des Geräts wählen. Wählen Sie mit der Drucktaste dieses Feldes entweder mode 1, wenn das Gerät mit einem Mischpult verbunden ist, oder mode 2, wenn das Gerät in einer Multicore-Konfiguration betrieben wird. Eine der beiden grünen LEDs leuchtet, um den gewählten Steuermodus anzuzeigen.
4 Mit dem clock-Feld wählen Sie die Synchronisationsquelle des Geräts. Wählen Sie mit der Drucktaste dieses Feldes die interne Clock des Geräts (int) oder eine externe AES50-Quelle (ext). Die externe Quelle ist die Clock des angeschlossenen Geräts (in der Regel Midas Digital-Konsole), dessen Signal über die AES50-Audio-Anschluss weitergeleitet. Eine der beiden grünen LEDs leuchtet, um die gewählte Clock-Quelle anzuzeigen.
5 Das sample rate-Feld enthält zwei grüne LEDs, die die aktuell gewählte Samplerate anzeigen (96kHz oder 48kHz).
6 Das Ethernet control-Feld enthält nur eine grüne LED mit drei Leuchtzuständen: blinkend = aktiv; leuchtend = angeschlossen; erloschen = nicht angeschlossen.
7 Das AES50 audio-Feld zeigt den Kommunikationsstatus der AES50-Anschlüsse an. Wenn die grüne ok LED leuchtet, ist die Kommunikation gut. Wenn die rote error LED leuchtet, besteht bei diesem Anschluss ein Problem.
8 Es gibt vier Belüftungsöffnungen für die Ventilatorkühlung. Nicht blockieren.
9 Es gibt vier Aussparungen für die Rackmontage.

1 Typenschild mit der Seriennummer des Geräts.
2 Belüftungsgitter als Abzugsöffnung für die Ventilatorkühlung im Geräteinnern.
3 XLR-Stecker als Ausgänge für Line-Geräte. Die für jeden Anschluss vorhandene rote LED leuchtet, wenn die Mute-Funktion für diesen Ausgang aktiviert ist.
4 XLR-Buchsen als Eingänge für Mic/Line-Geräte. Die für jeden Anschluss vorhandene rote LED leuchtet, wenn +48V Phantomspannung für diesen Eingang aktiviert ist.
5 An den 9-Weg Sub-D diagnostics-Anschluss kann das Wartungspersonal einen Laptop/PC für Diagnose-Zwecke anschließen. Diese Funktion ist nicht für Anwender gedacht und sollte nur vom Wartungspersonal verwendet werden.
6 Halten Sie die MUTE-Taste länger als eine Sekunde gedrückt, um alle Ausgänge gleichzeitig stummzuschalten. Bei aktivierter Mute-Funktion leuchtet die in die Taste integrierte LED.
7 Der boot mode-Schalter wählt zwischen dem normalen Betriebsmodus und einem nur Wartungspersonal vorbehaltenen Konfigurations-Bootmodus. Die benachbarte rot LED leuchtet, wenn das Gerät in den Konfigurationsmodus für Wartungszwecke geschaltet ist.

8 An die drei MIDI (musical instrument digital interface) Buchsen - MIDI In, MIDI Out und MIDI Thru - kann man ein MIDI-Gerät, z. B. Synthesiser, anschließen. Die MIDI In-Buchse empfängt MIDI-Daten und die MIDI Thru-Buchse gibt die über MIDI In empfangenen MIDI-Daten unverändert wieder aus. Die MIDI Out-Buchse gibt MIDI-Daten aus, die vom angeschlossenen Midas-Digitalmischpult erzeugt wurden.
9 Drei AES50 audio EtherCon®-Anschlüsse stellen die Verbindung zum Mischpult/Multicore her und leiten Audio- und Steuerdaten in beide Richtungen weiter. Die für jedem Anschluss vorhandenen roten und grünen LEDs zeigen Folgendes an:

• Grün pulsiert und Rot erloschen = gültige Audio- und gültige Kontrolle-Daten; aktive Verbindung.
• Grün leuchtet konstant und Rot erloschen = gültige Audio- und gültige Kontrolle-Daten; Standby-Verbindung.
• Grün erloschen und Rot leuchtet = kein Audio; keine Verbindung.

10 Der Ethernet control EtherCon®-Anschluss stellt die Verbindung zu einem externen Computer her, damit man ihn in einer Multicore-Konfiguration als Fernbedienung nutzen kann. Das für jeden Anschluss vorhandene Paar roter und grüner LEDs zeigt Folgendes an:

• Grüne LED leuchtet = Kabel an beiden Enden angeschlossen.
• Grüne LED erloschen = Kabel nicht an beiden Enden angeschlossen.

Netzspannung

! Jeder Netzanschluss muss mit einer eigenen separaten Wandsteckdose verbunden werden. Andernfalls müssen die Stromquellen so verteilt werden, dass sie den örtlichen Sicherheitsvorschriften entsprechen.

Die Netzspannung wird dem DL251/DL252 über zwei redundante Netzanschlüsse zugeführt.

11 Zwei redundante Netzteile.
12 Netz Ein/Aus-Trennschalter.
13 IEC-Netzanschluss.

Wichtig:

Die mitgelieferten Netzkabel sind mit verriegelbaren Volex-Netzsteckern ausgestattet, die in die IEC-Netzanschlüsse gesteckt werden. Bei korrektem Anschluss rastet der Volex-Stecker ein und kann sich nicht mehr selbständig lösen oder versehentlich gelockert oder herausgezogen werden.

DL251 Connections

DL251 und Digitalmischpult (96 kHz-Betrieb)

Typische Anschlusskonfiguration eines DL251 zum Digitalmischpult. Die AES50 audio-Anschlüsse ermöglichen den 96kHz-Betrieb und arbeiten mit einer redundanten Reserveleitung.

! Jeder Netzanschluss muss mit einer eigenen separaten Wandsteckdose verbunden werden. Andernfalls müssen die Stromquellen so verteilt werden, dass sie den örtlichen Sicherheitsvorschriften entsprechen.

1 Einzigartige Geräte-ID, um die Konfiguration der Konsole (Konfigurationsseite) entsprechen.
2 Wählen Sie "ext", wenn der DL251 mit einer AES50 Verbindung zu einem Clock-Master synchronisiert wird. Wählen Sie "int", wenn das DL251 ist es, Clock-Master sein.
3 MIDI-Gerät (z. B. Keyboard)
4 AES50 audio.
5 Redundante Reserveleitung.
6 Typisches Midas-Digitalmischpult (z. B. PRO3).
7 Mic/Line-Eingänge.
8 Line-Ausgänge.
9 Separate Netzsteckdosen.

DL252 Connections

DL252 und Digitalmischpult (96 kHz-Betrieb)

Typische Anschlusskonfiguration eines DL252 zum Digitalmischpult. Die AES50 audio-Anschlüsse ermöglichen den 96kHz-Betrieb und arbeiten mit einer redundanten Reserveleitung.

! Jeder Netzanschluss muss mit einer eigenen separaten Wandsteckdose verbunden werden. Andernfalls müssen die Stromquellen so verteilt werden, dass sie den örtlichen Sicherheitsvorschriften entsprechen.

1 Einzigartige Geräte-ID, um die Konfiguration der Konsole (Konfigurationsseite) entsprechen.
2 Wählen Sie "ext", wenn der DL252 mit einer AES50 Verbindung zu einem Clock-Master synchronisiert wird. Wählen Sie "int", wenn das DL252 ist es, Clock-Master sein.
3 MIDI-Gerät (z. B. Keyboard).
4 AES50 audio.
5 Redundante Reserveleitung.
6 Typisches Midas-Digitalmischpult (z. B. PRO3).
7 Line-Ausgänge.
8 Mic/Line-Eingänge.
9 Separate Netzsteckdosen.

DL252 Connectors

Um einen korrekten und zuverlässigen Betrieb der Geräte sicherzustellen, sollten Sie nur hochwertige symmetrische abgeschirmte verdrillte Audiokabel verwenden.

Die Gehäuse der XLR-Anschlüsse sollten aus Metall bestehen, damit sie beim Anschluss an das Mischpult/Multicore als Abschirmung fungieren. Falls erforderlich, sollte zudem Pol 1 mit der Kabelabschirmung verbunden werden.

1 Line-Audioausgang. XLR-Buchse am Kabel und XLR-Stecker am Chassis mit folgender Polbelegung: 1 = Erde; 2 = heiß und 3 = kalt.
2 Mic/Line-Audioeingang. XLR-Stecker am Kabel und XLR-Buchse am Chassis mit folgender Polbelegung: 1 = Erde; 2 = heiß und 3 = kalt.
3 Ethernet-Anschluss. RJ45-Stecker und EtherCon®-Buchse.
4 MIDI-Anschluss (in, out oder thru). 5-Pol Stecker und Buchse.
5 Diagnostik. 9-Weg, Sub-D Stecker und Buchse.

DL251/DL252 einsetzen

Das DL251/DL252 verfügt zwar nur über beschränkte Nutzerfunktionalitäten, aber in diesem Abschnitt erfahren Sie, wie man alle Ausgänge gleichzeitig stummschaltet und den Boot-Modus verwendet.

Um Stromschläge zu vermeiden, sollten Sie das Gerät niemals betreiben, wenn seine Deckel entfernt sind. Betreiben Sie das Gerät oder Teile davon nicht, wenn die Sicherheitsfunktionen unwirksam sind oder deren Wirksamkeit eingeschränkt ist.

Alle Ausgänge gleichzeitig stummschalten

Die Mute-Funktion schaltet alle Ausgänge gleichzeitig stumm und trennt auch alle Mikrofonverstärker vom AES50 Interface. Dadurch werden alle anderen Ausgänge stummgeschaltet, die von diesen Eingängen gespeist werden.

Die MUTE-Taste wird aktiviert, wenn man sie länger als eine Sekunde gedrückt hält. Sie wird eine halbe Sekunde, nachdem man sie losgelassen hat, deaktiviert. Die interne rote LED der Taste leuchtet bei aktivierter Mute-Funktion.

Boot-Modus verwenden

Die Funktion ist nur dem Wartungspersonal vorbehalten. Mit ihr kann man zwischen dem Normalbetrieb und dem Konfigurationsmodus wählen.

2 PSU: 110 W, 135 VA

Rango de temperaturas

+5^ a +40^ C

operativas

DE 7. Technische Daten

Dieser Abschnitt enthält die technischen Daten des DL251 und DL252 Systems.

Im Sinne ständiger Produktverbesserungen behält sich Midas das Recht vor, die Funktionsweise und technischen Daten jederzeit unangekündigt zu ändern.

DL251/DL252 Allgemeines

XLR-Anschlüsse
DL251

1 x 5HE Rack I/O Gehäuse umfasst:	48 x (XLR) Mic/Line-Eingänge
	16 x (XLR) Line-Ausgänge
DL252
1 x 5HE Rack I/O Gehäuse umfasst:	16 x (XLR) Mic/Line-Eingänge
	48 x (XLR) Line-Ausgänge

Ausfallsicherheit

N + 1 Kabelredundanz und zwei redundante Stromversorgungseinheiten

DL251/DL252 Allgemeine Spezifikationen

Samplingfrequenz 48 kHz/96 kHz Multicore;

	96 kHz mit Midas-Mischpult
Latenz <1 ms bei Direktanschluss
	Eingang auf Ausgang
Dynamikbereich 107 dB, 22 Hz bis 22 kHz (keine Preemphasis)
Maximale Spannungsverstärkung	45 dB
Übersprechen @ 1 kHz -100 dB bei physisch benachbarten Eingangskanälen
Übersprechen @ 10 kHz -90 dB bei physisch benachbarten Eingangskanälen
Abmessungen DL251: 5HE x 410 mm Tiefe
	DL252: 5HE x 410 mm Tiefe
Nettogewicht DL251: 10 kg	DL252: 10 kg
Transportgewicht DL251: 18 kg	DL252: 18 kg
Spannungsbedarf 100V bis 240V AC ± 10% , 50 bis 60 Hz
Leistungsaufnahme bei 115V 1 Stromversorgungseinheit: 85 W, 85VA2 Stromversorgungseinheiten: 110 W, 110VA
Leistungsaufnahme bei 230V 1 Stromversorgungseinheit: 90 W, 100VA2 Stromversorgungseinheiten: 110 W, 135VA
Betriebstemperaturbereich +5°C bis +40°C
Lagerungstemperaturbereich -20°C bis +60°C

DL251/DL252 Audio-Leistungsdaten

Eingang	Ausgang	Verstärkung	20Hz	20kHz
DL251 I/O	DL252 I/O	0 dB	0 dB bis	0 dB bis
Box	Box		-1.0 dB	-1.0 dB
DL251 I/O	DL252 I/O	40 dB	0 dB bis	0 dB bis
Box	Box		-1.0 dB	-1.0 dB
DL252 I/O	DL251 I/O	0 dB	0 dB bis	0 dB bis
Box	Box		-1.0 dB	-1.0 dB
DL252 I/O	DL251 I/O	40 dB	0 dB bis	0 dB bis
Box	Box		-1.0 dB	-1.0 dB

Verstärkungsfehler bei 1 kHz

Eingang	Ausgang	Verstärkung	Max.	Min.
DL251 I/O Box	DL252 I/O Box	0 dB	+1.0 dB	-1.0 dB
DL251 I/O Box	DL252 I/O Box	40 dB	+1.0 dB	-1.0 dB
DL252 I/O Box	DL251 I/O Box	0 dB	+1.0 dB	-1.0 dB
DL252 I/O Box	DL251 I/O Box	40 dB	+1.0 dB	-1.0 dB

Gleichtaktunterdrückung am Eingang

Eingang	Ausgang	Verstärkung	100Hz 1kHz
DL251 I/O Box	DL252 I/O Box	0 dB	60 dB	60 dB
DL251 I/O Box	DL252 I/O Box	40 dB	90 dB	90 dB
DL252 I/O Box	DL251 I/O Box	0 dB	60 dB	60 dB
DL252 I/O Box	DL251 I/O Box	40 dB	90 dB	90 dB

Verzerrungen bei 0 dBu

Eingang	Ausgang	Verstärkung	1kHz	10kHz
DL251 I/O Box	DL252 I/O Box	0 dB 0.01%	0.01%
DL251 I/O Box	DL252 I/O Box	40 dB	0.03%	0.03%
DL252 I/O Box	DL251 I/O Box	0 dB 0.01%	0.01%
DL252 I/O Box	DL251 I/O Box	40 dB	0.03%	0.03%

Verzerrungen bei +20 dBu

Eingang	Ausgang	Verstärkung	1kHz	10kHz
DL251 I/O Box	DL252 I/O Box	0 dB	0.03%	0.03%
DL251 I/O Box	DL252 I/O Box	40 dB	0.03%	0.03%
DL252 I/O Box	DL251 I/O Box	0 dB	0.03%	0.03%
DL252 I/O Box	DL251 I/O Box	40 dB	0.03%	0.03%

Rauschen im Signalweg 22 Hz bis 22 kHz unbewertet (Eingänge 150R terminiert)

Eingang	Ausgang	Verstärkung	Ausgangsrauschen	Äquivalentes Eingangsrauschen
DL251 I/O Box DL252 I/O Box 0 dB -86 dBu -86 dBu
DL251 I/O Box DL252 I/O Box 40 dB -86 dBu -125 dBu
DL252 I/O Box DL251 I/O Box 0 dB -86 dBu -86 dBu
DL252 I/O Box DL251 I/O Box 40 dB -86 dBu -125 dBu

Dynamikbereich 22 Hz bis 22 kHz unbewertet

Eingang	Ausgang	Verstärkung	Ausgangsrauschen	Äquivalentes Eingangsrauschen
DL251 I/O Box DL252 I/O Box 0 dB +21 dBu 107 dB
DL251 I/O Box DL252 I/O Box 40 dB +21 dBu 106 dB
DL252 I/O Box DL251 I/O Box 0 dB +21 dBu 107 dB
DL252 I/O Box DL251 I/O Box 40 dB +21 dBu 106 dB

DL251/DL252 Systemeingänge und -ausgänge

I/O Box Eingänge

Anschluss 3-Pol XLR symmetrisch

A/D Konverter 24-Bit, 96 kHz und 128-fachesOversampling

Box Analogausgänge

Anschluss 3-Pol XLR symmetrisch

D/A Konverter 24-Bit, 96 kHz und 128-fachesOversampling

MIDI

MIDI-Anschluss In, Out und Through auf 5-Pol DIN(nur für Midas-Mischpulte verwendbar)

48 kHz I/O Digitalsystem Eingänge und Ausgänge

Systemanschluss (1) 1 x AES50 (48 Kanäle mit bidirektionalem Digitalaudio) an EtherCon® XLR

Redundanter Anschluss (2) 1 x AES50 (48 Kanäle mit bidirektionalem Digitalaudio) an EtherCon® XLR als redundante Reserve

Zusätzlicher Anschluss (3) Nicht verwendet

96 kHz I/O Digitalsystem Eingänge und Ausgänge

Systemanschluss (1 und 2) 2 x AES50 (24 Kanäle mit bidirektionalem Digitalaudio) an EtherCon® XLR

N+1 Anschluss (3) 1 x AES50 (24 Kanäle mit bidirektionalem Digitalaudio) an EtherCon® XLR als redundante Reserve

DL251/DL252 Eingangs- und Ausgangscharakteristiken

Analogeingang-Charakteristiken

Eingang	Lastimpedanz	Verstärkung	Maximalpegel	Anschluss
DL251 I/O Box	10k	-2.5 dB bis +45 dB	+24 dBu	XLR
DL252 I/O Box	10k	-2.5 dB bis +45 dB	+24 dBu	XLR

Analogausgang-Charakteristiken

Ausgang	Quellimpedanz	Verstärkung	Maximalpegel	Anschluss
DL251 I/O Box	50R	0 dB	+21 dBu	XLR
DL252 I/O Box	50R	0 dB	+21 dBu	XLR

48 kHz Digital I/O Charakteristiken

Typ	AES50
Kanäle	48
Datenlänge	24-bit
I/O	Bidirektional
Beschreibungshinweise	Entspricht AES50-2006
Anschluss EtherCon® XLR

96 kHz Digital I/O Charakteristiken

Typ	AES50
Kanäle	24
Datenlänge	24-bit
I/O	Bidirektional
Beschreibungshinweise	Entspricht AES50-2006
Anschluss EtherCon® XLR

DE 8. Wartungsinformationen

In diesem Abschnitt erhalten Sie Wartungsinformationen zu Ihrem Gerät.

In Zweifelsfällen oder bei Fragen zu den in diesem Abschnitt beschriebenen Verfahren kontaktieren Sie bitte den Midas Technical Support. Die Kontaktdetails finden Sie am Anfang des Handbuchs.

Regelmäßige Wartung

Gehen Sie nach folgendem Wartungszeitplan vor, um den korrekten Betrieb und die optimale Performance Ihres Geräts sicherzustellen.

Aktion Monatlich Jährlich
Gerät reinigen (siehe "Gerät reinigen" unten).	Ja	-
Alle Regler, z. B. Drucktasten, für eine ungehinderte Bedienung prüfen	Ja	-
Funktion aller Regler und Anzeigen, z. B. LEDs, prüfen.	Ja	-
Funktion des Geräts prüfen. Ja - Interne Ventilatoren reinigen (siehe " Interne Ventilatoren reinigen" unten).	-	Ja

Gerät reinigen

Vor der Reinigung sollten Sie das Gerät ausschalten und elektrisch vom Stromnetz trennen.

Reinigen Sie das Gerät mit einem trockenen, faserfreien Tuch. Verwenden Sie keine scharfen Scheuer- oder Lösungsmittel.

Interne Ventilatoren reinigen

Dieses Verfahren muss von einem qualifizierten Wartungstechniker durchgeführt werden.

Die internen Ventilatoren des Geräts müssen regelmäßig gereinigt werden, um Ansammlungen von Staub, Schmutz usw. zu entfernen. Bei normalen Betriebsbedingungen sollte diese Reinigung mindestens einmal im Jahr durchgeführt werden. Bei ungünstigeren oder extremen Betriebsbedingungen, z. B. Betrieb in der Nähe von Nebelmaschinen, neuen Teppichen usw., sollte man die Reinigungsintervalle entsprechend verkürzen.

Entsorgung des Geräts

Am Ende seiner Nutzungsdauer fällt die Entsorgung des Geräts unter die RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES VOM 27. JANUAR 2003 über Elektro- und Elektronik-Altgeräte (WEEE).

Gefährliche Substanzen in WEEE vergiften Wasser, Boden und Luft und gefährden letztendlich unsere Umwelt und Gesundheit. Die Richtlinie möchte die Umweltauswirkungen von WEEE während und nach ihrer Nutzung verringern.

Die WEEE-Richtlinie befasst sich mit der Entsorgung von Produkten nach ihrer Nutzungsphase und trägt zur Verringerung des verschwenderischen Verbrauchs natürlicher Ressourcen bei. Dies verringert die Schadstoffbelastung und schützt uns und unsere Umwelt.

Wenn dieses Gerät mit einer durchgekreuzten Mülltonne gekennzeichnet ist (siehe links), sollten Sie das WEEE nicht als unsortierten Hausmüll wegwerfen, sondern sammeln und entsprechend den örtlichen WEEE-Vorschriften entsorgen. Der horizontale Balken unter dem Symbol zeigt an, dass das Produkt nach dem 13. August

2005 auf den EU-Markt gekommen ist.

Weitere Informationen zur WEEE-Entsorgung finden Sie auf unserer Website unter www.midasconsoles.com.

Weitere wichtige Informationen

1 Online registrieren. Bitte registrieren Sie Ihr neues Midas-Gerät direkt nach dem Kauf auf der Website www.midasconsoles.com. Wenn Sie Ihren Kauf mit unserem einfachen online Formular registrieren, können wir Ihre Reparaturansprüche schneller und effizienter bearbeiten. Lesen Sie bitte auch unsere Garantiebedingungen, falls zutreffend.
2 Funktionsfehler. Sollte sich Ihr MUSIC Group-Händler nicht in Ihrer Nähe befinden, kontaktieren Sie bitte den MUSIC Group-Vertrieb Ihres Landes unter www.midasconsoles.com. Wenn Ihr Land nicht aufgelistet ist, kontaktieren Sie bitte das "United Kingdom (Midas/KT main office)" {"(Midas/KT Hauptbüro) Großbritannien"} in der Rubrik "Service → Service/Repairs" {"Service →Service/Reparaturen"} auf der www.midasconsoles.com Website. Alternativ können Sie auch in der Rubrik "Service →Warranty Registration" {"Service →Garantieregistrierung"} von www.midasconsoles.com das Online-Formular zur Rücksendung im Garantiefall ausfüllen, BEVOR Sie das Produkt zurückschicken. Alle Anfragen müssen durch eine Beschreibung des Problems und die Seriennummer des Produkts ergänzt werden. Der Garantieanspruch wird anhand des originalen Kaufbelegs überprüft.
3 Stromanschluss. Bevor Sie das Gerät an eine Netzsteckdose anschließen, prüfen Sie bitte, ob Sie die korrekte Netzspannung für Ihr spezielles Modell verwenden. Fehlerhafte Sicherungen müssen ausnahmslos durch Sicherungen des gleichen Typs und Nennwerts ersetzt werden.

EN

ES

FR

PT

DE

FEDERAL COMMUNICATIONS COMMISSION COMPLIANCE INFORMATION

Herzlichen Dank, dass Sie dieses Bedienungshandbuch gelesen haben. Wir hoffen, dass Sie die enthaltenen Informationen nutzen konnten. Ihre Kommentare nehmen wir gern entgegen. Unsere Kontaktinfos und Website-Adresse finden Sie am Anfang dieses Dokuments.
