Tipo di prodotto	Console di missaggio digitale
Marca	Midas
Modello	HD96-24
Canali di ingresso	144 (flexi simultanei)
Canali di uscita	96 aux, 24 matrici, bus stereo, bus mono
Elaborazione audio	Virgola mobile 64 bit
Frequenza di campionamento	96 kHz
Convertitore A/D e D/A	24 bit, sovracampionamento 128 bit
Schermo touch	21 pollici, 1920 x 1080 pixel, multi-touch 10 punti
Fader motorizzati	28 (8+8+8+4)
Connettività I/O analogico	8 ingressi XLR, 8 uscite XLR
Connettività digitale	AES50 (4 porte), HyperMAC (2 fibre), Ultranet (2 porte)
Alimentazione	2 x 100-240 V, 50/60 Hz, 2 x 650 W
Dimensioni (senza ruote)	352 x 1028 x 719 mm
Peso (senza ruote)	43,2 kg
Peso (con ruote)	147 kg
Bluetooth	Versione 4.0, portata 30 m
Wi-Fi	Doppia banda 2,4/5 GHz
Garanzia	10 anni Midas
Manutenzione	Pulire con un panno asciutto; non esporre all'umidità
Sicurezza	Messa a terra obbligatoria; presenza di batterie a bottone pericolose
Possibilità di espansione	2 slot CM-1 per schede aggiuntive

Domande frequenti - HD96 Midas

Come accendere la console HD96-24?

Collegare entrambi i cavi di alimentazione, attivare entrambi gli interruttori AC POWER sul retro. La console si avvia. Attendere la visualizzazione della schermata predefinita.

Come spegnere correttamente la console?

Nel menu GUI, tenere premuto il pulsante SHUTDOWN finché non viene tracciato un cerchio intorno. La console esegue una procedura di spegnimento, quindi è possibile spegnere gli interruttori.

Quali tipi di cavi utilizzare per le connessioni AES50?

Utilizzare esclusivamente cavi STP Cat5E schermati con connettori Ethercon. La schermatura deve essere collegata a entrambe le estremità per una protezione ottimale.

Come salvare uno show sulla console?

Vai al gestore degli show e seleziona Save Show. Lo show viene copiato sul disco SSD interno. Puoi anche salvare su chiavetta USB o tramite mCloud.

Come configurare un profilo utente?

Al primo avvio, segui le schermate per creare un profilo. Questo è collegato al tuo account mCloud per la sincronizzazione dei file.

Cosa fare in caso di perdita della chiavetta USB contenente gli show?

Accedi al tuo account mCloud dalla console. Tutti i tuoi show salvati nel cloud sono accessibili e possono essere scaricati direttamente.

Come utilizzare i gruppi VCA e POP?

I VCA (24 gruppi) consentono di controllare il livello di più canali con un solo fader. I POP (24 gruppi) consentono di richiamare rapidamente una selezione di canali sulla superficie.

Come collegare un microfono di conversazione (talkback)?

Collega un microfono XLR all'ingresso Talk Mic situato a destra dello schermo. Utilizza i pulsanti Talk INT o Talk EXT per inviarlo ai bus interni o esterni.

Come pulire lo schermo touch?

Utilizzare un panno morbido e asciutto. Non utilizzare mai prodotti liquidi o abrasivi. Evitare l'esposizione diretta al sole per prevenire il surriscaldamento.

Quali sono i formati di scheda di espansione supportati?

Gli slot CM-1 accettano schede per i protocolli AES50, Dante, MADI e USB, consentendo di aggiungere fino a 128 canali aggiuntivi.

MANUALE UTENTE HD96 Midas

Informazioni importanti

CAUTION

DO NOT OPEN ATTENTION

ATTENTION R SOUE D'ÉLECTROCCUTI

Attenzione

Tromini contrazogani da questo simbello conduzione una corrente elettrica di magnitudine sufficiente a costituiore un rischio di scua e elettrica. Utilizzare solo casi per altoparanti professionali di alta qualità con jack sbilancati da 6,35mm o connette con blocco a rotazione. Tute le altre installazioni o modifiche devono essere eseguite esclusivamente da personale qualificato.

Attenzione

Cuesta simbola, eunque appuisi, avvente della presenza di una tensione pericolosa non isolata all'interno della chassi, tensione che può essere sufficiente per costiture un rischio di scossa elettrica.

Attenzione Ouesto simbola, ovunque appara, segnata importanti istruzioni operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale.

Attenzione Per ridurre il rischio di scosse elettriche, non rimusvere il coperchio superiore (o la sezione posteriore). All'interno non di sono parti rapparibili dall'utente. Per la manutenzione rivolgorsi a personale qualificato:

Attenzione Per ridurre il ristio di incendi o scisse elettriche, non esporre questo appurecchio a pioggia e umicilia. L'appurecchio non deve essere esposto a gocciola o schizi di liquidi e ne sum oggetto contenente liquidi, come vasi, deve essere colocato sull'acarecchio.

Attenzione Queste istruzioni di servizio sono destinate esclusivamente a personale qualificato. Per ridume il rischio di scoste elettriche non eseguire interventi di manutenzione diversi da quelli contenuti nel manuale di istruzioni. Le riparazioni devono essere eseguite da personale di assistenza qualificato.

1. Leggere queste istruzioni

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti gli avvisi.

4. Applicare tutte le istruzioni

5. Non utilizzare questo dispositivo vicina l'acqua.

6. Pulire esclusivamente con un panne aschutto.

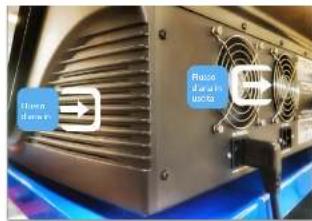

7. Non bloccare le aperture di ventilazione, installare in conformità con le istruzioni del produttore.

8. Non installare vicino a forci di calore come radiatori, termoregatori, stale o altri apparecchi (intuali amplificatori) che produzione calore.

9. Non coduzioni la sicurezza fornita dalla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più largo dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adanta alla presa, consultare un detristista per la sostituzione della presa obietica.

10. Proteggere il cavo di alimentazione dal calpestto o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui este dall'appreschio.

11. Utilizzare esclusivamente dispositivo/accessori specificati dal produttore.

1. Utilizzare solo carrell, support, treopedi, staffe o tawoli indicati dal produttore o venduti con l'apparecchio. Utilizzando un carrello, prestare attenzione quando si sposta la combinazione e lesioni drouve al

2. Collegare questo apparecchio durante i temporal o se non è utilizzato per lunghi periodi di tempo.

3. Per tutte le riparazioni rivolgersi a personale qualificato. La manutenzione è necessaria quando l'apparecchio è danneggati in qualsiasi modo, come danneggiamento del caso di alimentazione o della spina, versamento di liquido o oggetti caduti nel'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto.

4. L'apparechino deve essere collegato a una presa di corrente elettrica con messa a terra di protezione.

5. Se la spina o una presa del dispositivo è utilizzata come disposiva di discriminazione, deve essere facilmente utilizzabile.

1. Smaltimento corretto di questo prodotto: questo simbolo indica che questo depositiva non deve essere smaltito insieme ai rifiuti domestici, secondo la Direttiva RAEF (2012/19) UF e la vostra legislazione

nationale. Questo prodotto deve essere portato in un centro di raccolta autorizzato per il ridcaggio di rifiuti di apparecchiature elettriche ed elettroniche (RiREE). La Canada gestione di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sul ambiente e sulla salute umina a curata di sostanze potziamente potolace che una generalmente avvassate alle apparecchiature elettriche ed elettroniche, illo da non tempo la zona colaborazione al corrisso smaltimento di questo prodotto contribuera all'utilizzo efficiente delle rioste naturali. Per altri informazioni su dove è possibile trasportare le apparecchiature per il ridcaggio di invicarno a costattane l'ufficio comunale locale e il servizio di raccolta del rifiuti domestici.

1. Non installare in uno spazio ristretto, come in una libreria o in una struttura simile.

2. Non collocare sul dispositivo fonti di riamme libere, come candele accese.

3. Per lo smaltimento delle batterie, tenere in considerazione gli aspecti ambientali. Le batterie devono essere smaltte in un punto di raccolta delle batterie esauste.

4. Questo apparecchio può essere usato in climi tropical e temperati fino a 45°C.

8 Quick Start Guide 9HD05-24CCFP

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possano essere subli da chunque si affidì in tutto o in parte a qualizi di descrizione, fotografia di dichiarazione contenuta qui. Specifiche tecniche, spetti e altre informazioni sono soggetti a modifiche senza preavviso. Tutti i marchi sono di proprietà dei rispettivo titoliari. Nadis, Klark Techni, Lab Gruppen, Lake, Terry, Turbosund, TC Electronic, TC Helicon, Behringer, Bugera, Aster Micronesi e Coaudiolo sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Tuni di distiti rivervati.

GARANZIA LIMITATA

Peri termini e le condizioni di garancia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su community.musicinthe.com/pages/support#warranty.

ADVERTÊNCIA

Capitolo 1 introduzione

Di questo manuale

Formazione

Documentazione utente HD96-24

Garanzia e registrazione

Assistenza e supporto

Termini e definizioni comunemente usati

Capitolo 2: Panoramica di HD96-24

Presentazione dell'HD96-24

Panoramica / Caratteristiche principali

Applicazioni

Componenti del sistema

Bus di sistema

Matrice della miscela

in lavorazione

Collegamenti fisici audio

Introduzione alla rete mCloud

Affidabilità (ricendanza)

Software HD96-24

GUI

Espansione della scheda di sistema

Capitolo 3: Prima di iniziare

Principi di funzionamento

Modalità operative

Suggerimenti e suggerimenti

Salvando il tuo lavoro

Integrazione di mCloud

Supporto mCloud

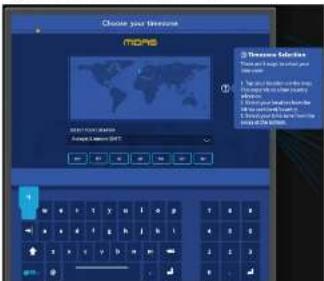

Viaggio dell'utent

Impostazione di un profilo utente

Capitolo 4: Informazioni sulla

superficie di controllo

Panoramica della superficie di controllo

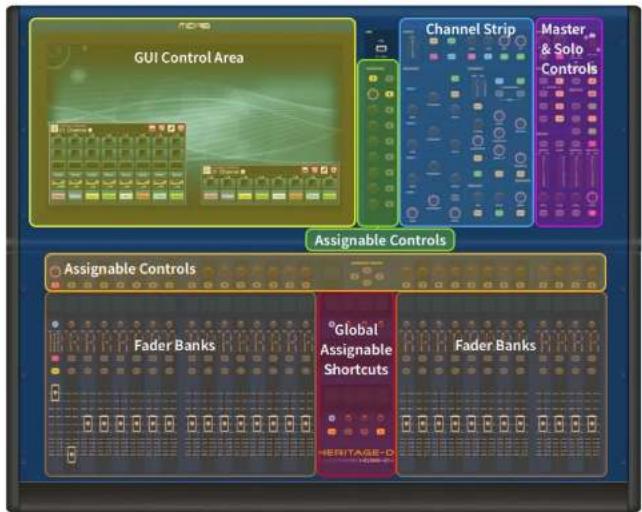

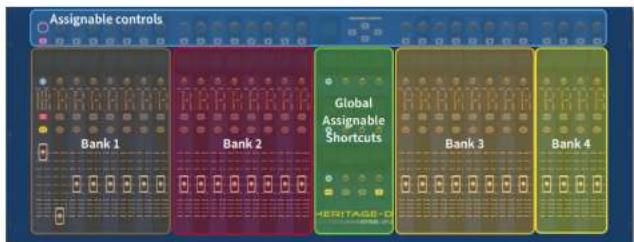

Layout della superficie di controllo

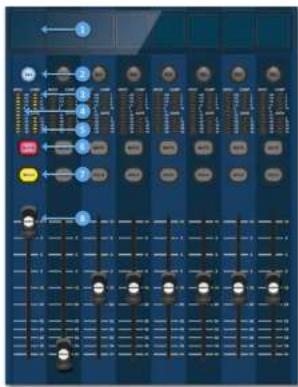

Layout del channel strip

Scordiatoie assegnabili globali

Funzione pulsante HOME

Funzione del pulsante TAP

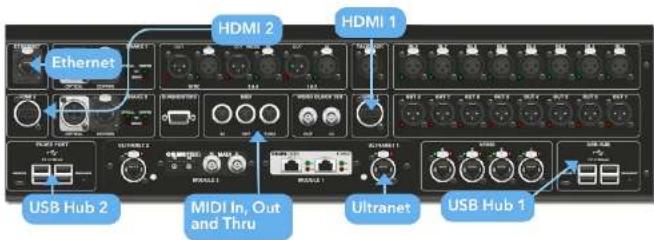

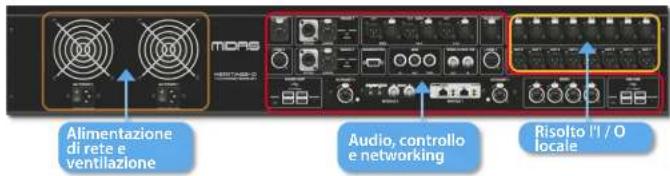

Collegamenti del pannello anteriore e posteriore

Interface esterne e dispositivi periferici

Capitolo 5: Configurazione del

sistema

Procedura di configurazione iniziale

Disimballaggio dell'attrezzatura

Rack dell'1/0

Istruzioni di connessione

Componenti del sistema

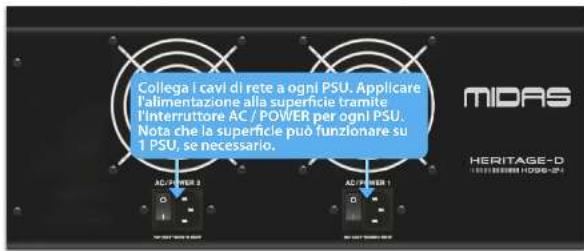

Alimentare il sistema

Attivazione / disattivazione della superficie di

controllo

Impostazione dell'ID delle unità

Collegamento con gli interni

Capitolo 6: Navigazione

Capitolo 6: Controlli della superficie

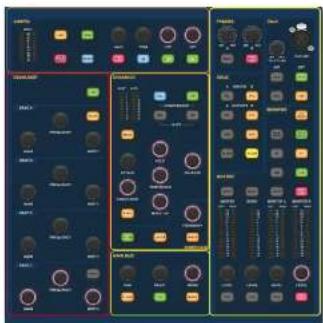

Navigazione attraverso l'area dei dettagli della

superficle

Corning

Equarizzatore

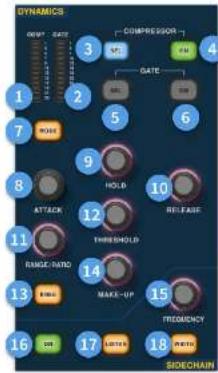

Dinamica

Telecom

Pertario

Tampa scito controllo

Mavestre

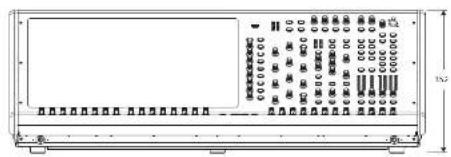

Capitolo 7: Specifiche tecniche e

dimensioni

Panoramica HD96-24

Chapter 1: Introduction

Capitolo 1 introduzione

Benvenuti nel sistema di missaggio digitale HD96-24. L'HD96-24 è una trasformazione dell'esperienza sonora dal vivo di Midas, progettata per l'ingegnere del suo con dal vivo moderno senza compromessi.

Progettato da zero, il sistema HD96-24 è il primo passo in un nuovo modo di misare e interagire con un miber Midas, pur mantenendo la famosa qualità sonora senza compromessi. Nuove idee lungimiranti tra cui un ampio controllo touch screen, un moderno controllo gestuale multi-touch con aree di stylle widget separate e il sistema Midas mCloud per aiutare a gestire molti compiti del sistema HD96-24 sono solo alcuni dei nuovi concetti creati per prendere il missaggio l'audio a un nuovo livello.

Per ottenere i migliori risultati, leggi questa guida rapida (QSG) e goditi il futuro del missaggio con il sistema HD96-24.

Informazioni su questa guida

Questo QSG è progettato per familiarizzare rapidamente l'utente con il layout della console, mostrare come configurare e impostare il sistema e quindi mostrare come eseguire le funzioni di base necessarie per iniziare a mixare l'audio.

Questo documento è rivolto a ingegneri professionisti, come gli ingegneri front of house (FOH) e monitor (NOK), che useranno questa apparecchiatura in un ambiente sonoro dal vivo. Si presume che il lettore abbia una precedente esperienza nell'uso di apparecchiature audio professionali.

Per i dettagli completi del sistema HD06-24, fare riferimento al manuale di istruzioni dell'HD06-24, che può essere trovato sul nostro sito Web all'indrizzo midasconsales.com. Si consiglia vivamente di leggere il manuale completo poiché verranno apportati molti miglioramenti e alcuni degli screenshot in questo QSG potrebbero non essere aggiornati poiché il software migliora rapidamente. Siamo all'inizio di questo nuovo e potente sistema di missaggio audio che crescerà e si svilupperà solo nel tempo.

Versione firmware di sistema HD96-24

Il nostro team di ingegneri software lavora costantemente per migliorare ed espondere le functionalità di HD96-24. È fondamentale avere fultima versione del firmware installata sul tuo sistema per ottenere i migliori risultati dalla tua console. Gli aggiornamenti possono essere trovati in Midas mCloud (cloud, midasconsoles.com), un nuovo approccio per monitorare e archivare gli aggiornamenti di sistema e tramite il sito web midasconsoles.com.

Touchscreen HD96-24

Attenzione: l'1996-24 non deve essere posizionato o utilizzato alla luce solare diretta. Se lo schemma è esposto alla luce solare diretta, potrebbe non rispondere e potrebbe suriscaldarsi. Assicurati di avere una copertura adatta per la tua console.

Garanzia e registrazione

I Midas sono rinomati nel mondo per qualità e affidabilità. Questo prodotto viene fornito con la garanzia standard Midas di 10 anni.

La registrazione della tua console si ottiene utilizzando Midas mCloud.

Assistenza e supporto

L'H096-24 è lo stato dell'arte della tecnologia. Forniamo livelli incredibili di supporto e servizio disponibili tramite Midas mCloud o dal nostro team di assistenza per dare ai proprietari e agli utenti fiducia nei prodotti Midas.

Termini e definizioni comunemente usati

Di seguito sono riportati alcuni dei termini utilizzati in questo QSG. Conoscere questi termini e il loro significato renderà la lettura di questo documento semplice.

GUI - Interfaccia utente grafica o touchscreen

Canale - Qualiasi ingresso, uscita (Aux. Matrix).

Sentiero - Qualsiasi ingresso, uscita, VCA o master.

Gruppo di popolazione - Un gruppo di canali utilizzati per portare o richiamare i percorsi in superficie.

Contributi - Qualsiasi percorso che contribuisce a un bus di output.

Tocca - L'azione di premere il touch screen per attivare o selezionare una funzione.

Selezionare - Lo stesso di Touch.

Pizzico - Due dita schiacciate insieme, utilizzate per stringere o allargare la larghezza dell'equalizzatore (Q).

Swipe - Spostare una pagina da sinistra a destra o su e gli premendo, tenendo premuto e spostandosi nella direzione richiesta.

Tieni premuto - O un modo per selezionare tutti i percorsi su una pagina corrente per l'editing multiplo o un modo per attivare una funzione di parametro che può essere critica se premuta per errore, ad esempio flattando l'EQ è una funzione premi e tieni premuto.

Aggeggio - il nome di una o più finestre che visualizzano le informazioni sulla Gill come parte di un flusso di lavoro.

Flusso di lavoro - Visualizza le attività necessarie per mixare l'audio.

Pentola - Un controllo fisico utilizzato per regolare un livello o un valore.

Capitolo 2: Panoramica di HD96-24

Presentazione del sistema di missaggio digitale HD96-24.

Per decenni Midas è stata una forza trainante nel mondo dell'audio professionale. Sasanodi sull'incredibile successo delle serie XLS e PRO con le loro prestazioni audio esemplari e la costruzione robusta e affidabile testata su strada, la serie Midas PRO è diventati lo standard di riferimento per i tour di concerti e il suono dal vivo installato. Offrendo le stiese eccezionali prestazioni audio sinconizzate al campione e corrente in fase, funzioni di controllo interpolate e navigazione intuitiva, sistemi audio file PRO2, PRO3, PRO6, PRO9 e successivi PRO X sono diventati una delle scelte principali del settore per il messaggio del suomo dal vivo.

Oral l'0906-24 spinge ancora una volta oltre i confini con un touchscreen da 21 "per accesso immediato a tutti i controlli. La negolazione dei parametti diventa veloce e facile con l'interazione tramite gesti tramite il preciso e accurato display multi-touch che consente fino a 10 controlli simultanali. Todchi. Dottato di 144 ingresso fissibili simultanei e 123 (96 x Flexi Aux + 24 x Matrix - 3 bus di uscita = 123) bus allineati nel tempo e correnti con la fase senza sottrazione di risorse nei contogi dei canali del bus. Campionamento a 90% Kenya ore e corrente l'elaborazione in frequenza e in regola mobile a 54 bit funisce nell'elaborazione audio di qualità esemplare e gli algoritmi di elaborazione del segnale digitale sevacampionato e interpretato, combinati con i controlli utente completamente intercolati e scabili in telco, danne come risultato la risposta continua e fluida e l'immedustria di lavorare su una console analgesica.

LHD96-24 è dotato delle tecnologie di rete Klark Teknik HyperMAC (HMAC) e SuperMAC (conforme AES50) robuste e collaudate con le loro latenze deterministiche e ultra basse e una solida correzione degli errori. La sua potente rete audio offre fino a 624 ingressi e 654 uscite alla frequenza di campionamento di 96 kHz a seconda della configurazione.

124 Quick Stay Guide 125HDOS-24CCFP

HD96-24 Overview

I gruppi 24 VCA (Variable Control Association) e 24 POP (POPulation), combinati con l'avanzato sistema di navigazione tecnici screen, 28 fader, controlli assegnabili e un'area di scelta rapida innovative consentono la visualizzazione e il controllo simultanei di tutte le informazioni critiche necessarie per creare un mix senza precedenti Esperienza.

Applicazioni

l'HD96-24 è il sistema di console digitale Midas di fascia alta, simile agli "standard del settore" Heritage 3000 e XLSebbene l'HD96-24 sia progettato per il tradizionale ambiente sonore dal vivo, è idozale anche per tcatri, installazioni di luoghi di culto e trasmissioni. Quindi, essendo una console versamente multifunctionale nella tradizione Midas, l'HD96-24 è adatto a matte applicazioni, come ad esempio:

Suono dal vivo in tournée con compiti FOH o MON.

Funzioni FOH o MON del sound theater dal vivo.

Vivi i doveri della casa di culto FCH e MOH.

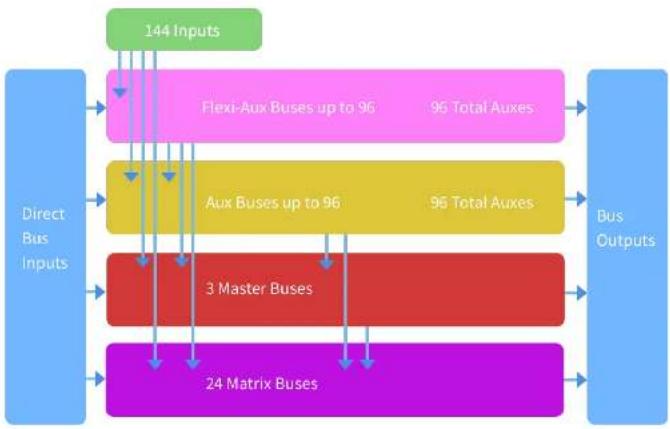

Bus di sistema

L'HD96-24 dispone di bus di sistema completi per soddisfare le applicazioni esigenti, compromettendo:

1. 2 bus solo stereo, instradabili da tutte le posizioni e che consentono il dogpio operatore.
2. 3 bus master (1 stereo 1 mono), instradabili dagli ingressi mic / line (fino a 144) e 96 bus aux.

1. 24 bus matrice, instradabili dagli ingressi mic / line (fino a 144), 96 bus aux e tre bus stereo.
2. 95 bus aux /standard o flexi-aux, instradabili da gli ingressimic / line (fino a 144) o da bus da aux flexi a bus aux per l'elaborazione in stile gruppo o stem.

Tutti gli Instradamenti del bus fomiscono il missaggio simultaneo e allineato nel tempo di tutte le sorgenti, che saranno commutabili per requisiti di latenza minimi.

Per il missaggio del monitor, i bus master, matrice e aux possono essere tutti indirizzati direttamente dai canali di ingresso, con controlli di livello independenti che forriscono fino a 123 bus di missaggio monitor. I bus Flexi-Aux consentono il missaggio di gruppo dei canali da inviare ad Aux, Matrici o Master, ad esempio, misare ed elaborare tutti i suoi tamburi tramite un Flexi-Aux, quindi inviadi a un IEM Aux.
Per il tradizionale missaggio di sottogruppi FOH, uno qualsiasi (o tutti) i bus aux possono cambiare per azionare il fader e il pan post-canale (cioè, il guadagno aux fissato all'unità).

Matrice della miscela

Fondamentalmente, la matrice mix definisce le capacità dell'HD96-24. Probabilmente il modo migliore per immaginare la matrice del mix è pensare a un layout di console analogica, in cui gli ingressi vengono eseguiti verticalmente e i bus corrono orizzontalmente. Una matrice di missaggio è generalmente definita come il numero di bus e la quantità dringressi miscelabili simultaneamente per bus. I seguenti diagrammi illustrano le capacità del sistema HD96-24.

Rete

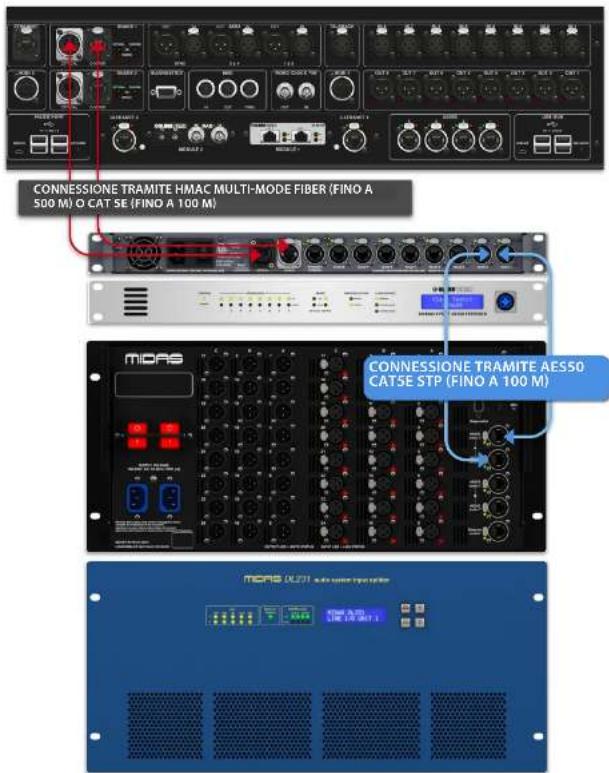

La rete dell'HD96-24 utilizza la connettezza fisica di Ethernet (connectori EtherCon ^® e cavo Cat Se/ rame) ma sostituisce il suo protocollo dati con il protocollo AESIL (implementato come SuperMac) e il sistema ad alta capacità HyperMac, più acatto per qualità, distribuzione audio a bassa latenza. L'uso dello standard AES consente un'interfascia semplice con qualiarsi hardware di terze parti che utilizza anche questa connessione.

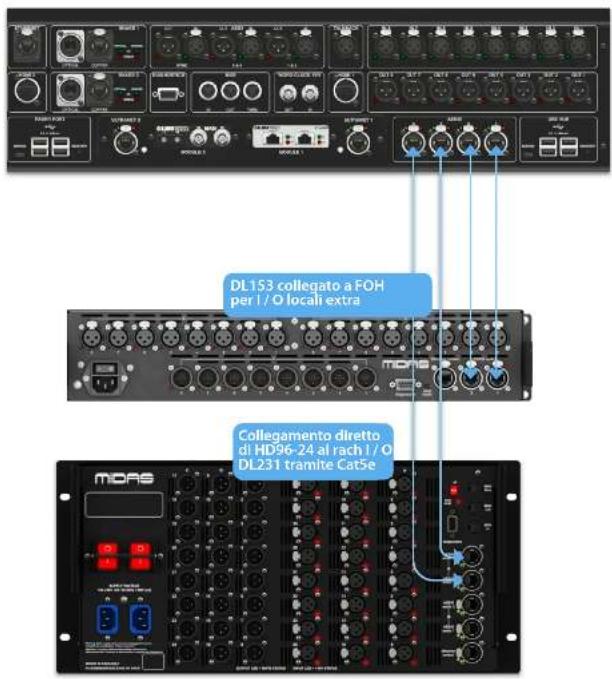

Le connessioni AESO trasportano l'audio digitale e controllano i dati in modo bidirezionale lungo un singolo cava. Il cavo Cat 5e viene utilizzato per le connessioni "locali" e il doppio "serpente" digitale (equivalente a un multi-core analogico a 384 canal, 192 canal per connessione serpente) tra console e l'0. La combinazione di audio, controllo, clock e dati Ethernet di terze parti in una singola rote significa che l'hardware si interlaccia su una singola connessione RJ45.
Tutte le connessioni di sistema possono essere duplicate per una doppia ridondanza completa.

Rete mCloud

La rete Midra mCloud è un concetto muono di zecca nella gestione di file e sistemi. L'HD9s-24 ha funzionalità WI-Fi integrate che consentono alla superficie di condividere le sue informazioni tramite una connessione WI-Fi e qualistasi altra connessione di rete con mCloud. Puoi essere rassicurato che la connessione è completamente sicura e che sono stati fatti grandi passi per mantenere le informazioni al sicuro.

MCloud può essere utilizzato per memorizzare i file dello spettacolo, i file preimpostati e tutti gli altri tipi di dati dalla console. Se lasci a casa la chiavetta USB con le due impostazioni vitali, può accedere direttamente al tuo account mCloud e caricare i file dello spettacolo direttamente sull'HD96-24 senza fabica.
Nuovi aggiornamenti di sistema possono essere scaricati direttamente in superficie, pronti per essere aggiornati quando sei prento. Un elenco di tutte le versioni precedenti del software versa memorizzato su HD96-24 per la massima tranquillità.
Concente inoltre alle società di noleggio audio di tenere trascia delle registrazioni, delle versioni del software, delle garanzie e dei registri diagnostici. Tutto l'amministratore per gestire una società di noleggio impegnata in un altro posto. Ad ogni utente dell HD96-24 verrà richiesto di impostare un profilo utante che a sua volta configura anche il tuo account mCloud. Vista cloud.midasconsoles.com per configurare e utilizzare il tuo account.

Software HD96-24

Il sistema operativo dell'HD96-24 è Linux, che è un sistema operativo (OS) open source, stabile e collaudato. Linux è utilizzato in molte applicazioni mission-efficial in tutto il mondo e ha consento agli ingegneri del software di Midas di scrvere un sistema di base che non contiene codice "nascosto" o inutilizzato. Do ha portato a un'applicazione efficiente e compatica, che è rapida nel funzionamento, avvio rapido e relativamente facile da esquire il debug.

Interfaccia utente grafica (GUI)

LHD96-24 ha un touch screen da 21 pollici che fomisce un flusso di lavoro rapido e intuitivo. Sono stati inclusi gesti tattili moderni come pizzicare e fluidi fader del touch screen per accelerare il flusso di lavoro e consentiti di concentratti sul mix. Non solo la Gull riflette ciò che sta accadendo sulla superficie di controllo, ma fornisce anche funzionalità extra tramite un menu nella barria superiori e laterale. Questi menu furiscono l'accesso a tutte le pagine necessarie per impostare, configurare, gestire e utilizzare l'interna superficie di controllo.
Sono finiti i giorni di un solo tocco su uno schermo alla volta. Usa entrambe le mani per manipolare fino a 10 lader alla volta, se lo desideri.

Gesto di pizzico che mostra la regolazione della larghezza dell'EQ.

Le aree di stile winget indipendenti sono amplamente utilizzate per visualizzare diversi tipi di informazioni contemporaneamente, tutti completamente personalizzabili per adlatarsi al fusso di lavoro.

Espansione della scheda di sistema

L'H06-24 ha 2 x slot CM-1 integrati per un ulteriore espansione audio. L'aggiunta di ulteriori 128 canelli di 1/0 aumenta notevolmente le capacità direto. I controlli audio virtuali e la registrazione non sono mai stati così facili da configurare e ottenere con opzioni flexibili. La possibilità di supportare protocoli nuoti ed emergenti tramite i suoi due slot di espansione standard del settore conferisce all'H06-24 una durata di conservazione notevolmente estesa.

126 Quick Stay Guide 127H05-34CGTP

Operazioni di base HD96-24

Capitolo 3: Prima di iniziare

Principi di funzionamento

Il funzionamento della superficie di controllo si basa sul concetto di colori e gruppi piuttosto che su "stratificazione" o "impoginazione", come nel caso della maggior parte delle console digitali oggi sul mercato. Con così tanti canali disponibili è molto più facile ricordati tramite il colore e il nome individuale / gruppo configurato dall'utente piuttosto che il numero del canale. I tag possono anche essere usati per raggruppare i canali insieme al fine di velocizzare alcune funzioni, ad esempio, cambiare il colore di tutti i canali della batteria.

La superficie di controllo è popolata con controlli immediatamente riconoscibili che sono distributi legicamente nelle sezioni principali, in modo che tutti i controlli necessari per accedere la maggior parte del tempo si sono sempre sulla superficie di controllo, mentre il resto è a una sola azione di distanza. È possibile visualizzare tutti i misuratori I/O, sia sulla superficie di controllo che sulla Gull tramite il flusso di lavoro Vista console, per fornire un monitoraggio istantaneo e un feedback di misurazione.

Modalità operative

E possibile modificare alcuni aspetti del funzionamento del centro di controllo assegnando diversi compiti a determinate arce della superficie di controllo.

Suggerimenti e suggerimenti

Controllare frequentemente la schermata di visualizzazione della console è una buona idea. Ciò fornisce a colpo d'occhio una panoramica dello stato di input / output della superficie di controllo.

La pagina Manchino (Multi Edit) è il luogo ideale per impostare vari ingressi o usote su livelli o impostazioni definiti dall'utente, ad esempio per impostare tutti i fader su ODB, impostare tutti i contributi in un particolare aux come pre-dissolvenza o indirizzare un gran numero di percorsi al tous Stereo. I dettagli su come funziona possono essere trovati nel manuale completo di HD96-24.

Viaggio dell'utente

Quando l'HOP96-24 viene acceso per la prima volta, verrà visualizzata la schermata di benvenuto, quindi la paglia di selezione del Paese e della regione. Per sfuttare appiero i vantaggi del sistema mCloud, si consiglia di dispone di una connessione di rete cablata o wireless a Internet. Verrà quindi guidato attraverso le varie pagine per configurare e accredere al tuo account mCloud.

Impostazione di un profilo utente

L'H096-24 incorpora un sistema di profili utente per memorizzare le informazioni sulla configurazione della console e altre informazioni sull'utente. Ogni persona che utilizza il sistema HD può avere il proprio profilo che conserva tutti il file dello spettacolo e altre informazioni utili sulla console e tramite la rete mCloud se il sistema HD ha una connessione internet attiva.

Dopo che il sistema è stato registrato e acceso per la seconda volta, ti verrà chiesto di accedere o creare e aggiungere un nuovo profilo.

1. Profilo attualmente selezionato.

2. Cambia profilo utente

3. Accedi al tuo Account mCloud (tutti i file attivi nel tuo account saranno disponibili in Show Manager).

4. Modalità provvisoria (il database dello spettarolo non è disponibile in modalità provvisoria, ma puoi comunque combinando).

5. Attiva la schemata di blocco.

6. Spegnila console.

Salvando il tuo lavoro

Ti consigliamo di salvare regolarmente il suo lavoro su mCloud e su una chiavetta USB mentre esquile le procedure incluse in questa guida. Questa è una buona pratica non solo durante il normale funzionamento, ma in questo caso potrebbe evitanti di perdere alcune impostazioni che potrebbero rivelarsi utili in seguito.

Salvare uno spettacolo invece di memorizzare una scena

E importante comprendere le dilemmaire tra il salvaggio di una spettacolo e l'archivazione di una scena. La memorizzazione di una scena risiva le impostazioni correnti dei sistema nel fine della spettacolo, i dati nella scena non vengono mai aggiornato a meno che non si memorizzati mausilmente una scena. Il fine delle spettacolo dimane non salvato nella RAM. Seblere lo stato della superficie di controla venga copisto ogni cinque secondi, non stente memorizzato in una scena. Invesse, viene inserto nella NVRAH (memoria ad accesso casualne non solutiva), della memoria della superficie di controllo, che un tipo di RAM che non porce i suoi dati quando viene interstita all'alimentazione. Se la superficie di controllo perde potenza accidentalmente, queste impostazioni vengono caricale in modo che i parametri udito sono identi, evando così costi di livello audio.

Il salvataggio di uno spettacolo copia il file dello spettacolo sul disco a stato solido interno della superficie di controllo. Ciò formisce una copia "permanente", a condizione che il sistema venga spento correttamente come descritta in dettaglio nella sezione seguente. Hai anche la possibilità di salvare il tuo spettacolo sul tuo account Miasas mCloud. Ciò offre maggiore sicurzza al tuo lavoro e consente di ripristinare il file dello spettacolo su una console anche se hai perso la chiaveta 1958.

Arrestare correttamente il centro di controllo

Quando si spegne la superficie di controllo, si consiglia di utilizzare l'opazione di spegnimento nel menu della GUI.

Shutdown

Tenti premuto Shutdown per un breve periodo mentre la linea traccato intorno all'esterno del pulsante. La superficie inizierte quindi la routine di spegnimento, lo schieme di spegneteri, verla visualizzato brevemente il napa Midas, quindi lo schieme di spegneteri è una seconda volta indicando che la procedura di spegnimento è terminata. Solo una volta che il sistema è stato arrestato correttamento, è sicure spegnere l'interruttore di alimentazione. Utilizzando studionen, la copia cache dei dati del spettacanto, che stave mantenuta sul sistema, viene automatamente memorizzata. L'arrestu utilizza quindi il file del spettacanto corrente, i dati della KVAR e all' fine da cache per ripresentare la superficie di controllo esaltamento nelle stesso stato in cui si trovare allo spegnimento; fine al partito di careire lo spettacanto non salvato e posizionati sulla scena corretta, ogni dati della scena non memorizzati sulla superficie di controlo.

Se non si utilizza l'opione Shutdown, i parametri audio vengono comunque ripristinati, ma lo stato di show e show (salvato / non salvato) non può essere ripristinato automaticamente. È necessario nicaricare manualmente lo spertacolo e tutte le modifiche non salvate andranno perse.

Il sistema Midas mCloud

mCloud gestisce tutto l'archivazione del fire di visualizzazione al livello di base. Immagina di lasciare la tua chiavetta USB a casa ma non preoccuparti perché una volta che accedi al tuo account mCloud in superficie, può vedere tutti i tuoi spettacoli in un posto conveniente.

Di seguito è riportato un elenco di stato per mostrare come vengono sincronizzati o meno i file.

• Sincronizzato Tutte le versioni di questo spettacolo sono state inviate a mCloud; tutte le versioni più recenti di mCloud sono state sincronizzate con la console.
• in attesa di Una o più versioni più recenti sono state create sulla console e verranno sincronizzate a breve.
• Sincronizzazione le modifiche vengono inviate e/o estratte da mCloud.
• Conflitto Sono state apportate modifiche sia su console che su cloud: in attesa che l'utente selezioni la versione corrente corretta.
• Errore Il servizio di sincronizzazione ha riscontrato un problema nel tentativo di sincronizzare questa risorse (ad esempio a causa di un problema di comunicazione con mCloud).

"Connesso a mCloud" significa che la console può raggiungere il server mCloud, l'utente corrente è abilitato a mCloud ed è stata inserita una password valida (o un token valido salvato da una sessione precedente).

Stato se offline:

• Sincronizzatal'ultima versione degli spettacoli sulla console è stata sincronizzata con mCloud. Le versioni più recenti di mCloud saranno sconosciute.

• in attesa di Una o più versioni più recenti sono state create sulla console e verranno planificate per la sinconstruzione la prossima volta che la console sarà connessa.

• Sincronizzazione n / %
  Conflitto n./A

• Errore n./5

128 Quick Stay Guide 129HDOS-24CFTP

Operazioni di base HD96-24

Capitolo 4: Informazioni sulla superficie di controllo

L'H095-24 è stato progettato da zero per fornire all'operatore controlli touchscreen facili da usare insieme a commandi analogici familiari. Questa combinazione intelligente di metodi di lavoro assicura che qualsiasi ingegnere posse avvicinarsi a questa console e sentirsi immediatamente a casa, ma quando necessario può approfondire il sistema per ottenere percorsi complessi e manipolazioni sonore dettagliate.

La superficie è costituta su un robusto teblan Midas in acciazione a quelli per le propriatori radiogni adiki afferimenti. La superficie è controlata da due processori, tutti gli alimentazioni associati, le schede mardi del computer, il router Vi-Fi, il Bluetooth, la memoria, le schede grafiche ecc. Sono allogisti all'interno della superficie, che contiene anche una scattoli del auto audio digitarie da supporta connnetti i 70 locali sul pannello posteriore. Un notevale raffiedamento adra forza e forrate da una paraisie e di grandi vintoli interne (ima o movimento lenses). L'ampio touchrocn capacitive mostre una grande quantità di informazioni e può essere personalizzato per adattarià al loro flüsso di lavoro per rendere placevalue la misoluzione. L'utilizzo del gesti medera della tecnologia dei telefoni cellulari dei tablet come piozziare e scorire rende la manipolazione dei paramenti ancora più veloc e restriva con un massimo di 10 punti di contatto simulante.

Il sistema HD96-24 è progettato per essere facilmente visibile ai daltonici. È stata prestata grande attenzione per rendere il sistema visibile al maggior numero possibile di persone daltoniche.

Layout della superficie di controllo

La superficie HDX6-24 può essere versata in 7 aree distinte rendendo il funzionamento rapido e preciso con tutti i controlli a portata di mano. La aree sono definite nel diagramma sottestante.

LHD96-24 ha 4 banchi di fader completamente assegnabili suddivisi in tre banchi di otto fader e un banco con quattro fader ciascuno con display LCD ultraluminosi a colori individuoli. Ogni sczione può essere asconnata a qualsiasi funzione, sia essa ingressi, uscite, POP, VCA, Matricio Master. Questo concetto consente all'utente di personalizzare completamente la superficie in base alle proprie preferenze di miscelazione.

L'area delle scorcicole assegnabili globali può essere utilizzata per fornire molte funzioni semplici e compiesse con controlli in stile macro a portata di mano. Es. Selezione di gruppi pop, attivazione di macro o richiamo automazione.

I controlli assegnabili sopra i fader e sul lato della CUI possono essere completamente personalizzati per adattarsi al tuo flusso di lavoro. Le funzioni possono essere modificate rapidamente con I controlli a freccia del cursore. Ad esempio, per modificare la posizione del pan, il controllo anni o le modifiche del quadragno.

Giascuna striscia di canale all'interno di un banco fornisce:

[1] Display LCD - Un display ad alta risoluzione che fornisce misurazioni, informazioni sul canali, stato di inversione e valori dei parametri locali.
Sel (selezione canale fader) - Questo pulsante seleziona il canale per una varietà di operazioni, indusa la regolazione dei parametri dalla GUI e l'assegnazione all'area dei dettagli del canale.
COMP - Visuratore di riduzione del quadraqno del compressore (GR).
[4] INGRESSO - Misurazione dell'Ingresso.
CANCELLO - Gate gain attenuation meter (GA).
5 MUTE - Premere il pu isante MUTE per disattivare (disattivare) il canale.
2 SOLO - Premere SOLO per ascoltare il segnale del canale.
5 LIVELLO - Il fader è sensibile al tocco e fornisce il controllo del guardagno da « a + 10dB (o + 6dB se contribuisce a un bus di uscita).

130 Quick Stay Guide 131H05-24CGTP

Operazioni di base HD96-24

Scorciatoie assegnabili globali

L'area Scordatoile assegnabili globali al centro della superficie consente di collocare varie funzioni a portata di mano dell'utente. Dodici display LCD a colon con pulsanti di selezione mostrano una grande quantità di informazioni e consentono di richiamare operazioni complesse premendo un pulsante.

Casa

Il tasto HOME si trova sotto l'area Scorciatole. Quando viene premuto, il flusso di lavoro HOME viene portato alla GUI.

Rubinetto

Il pulsante TAP viene utilizzato per impostare il tempo per gli effetti assegnati alla lunzione Global TAP tempo. Di solito sono necessari 8 colpi per un tempo preciso.

Tasti freccia

Questi due tasti fanno scorrere le varie pagine delle pagine dei collegamenti assegnabili globali che possono essere completamente personalizzate.

L'area dei dettagli del canale dall'aspetto familiare viene utilizzata per il controllo pratico con sezioni per Config. Equalizer, Dynamics, Phones, Talk, Solo, Monitor, Main Bus e Master. Quest'area rende l'uso della superficie facile da usare con una sensazione analogica familiare. 14 pulsanti Change Over (C/O) per Master, Mono, Monitor A e Monitor B assegnano il controllo al fader sottostante per un controllo rapido in base al livello del fader.

Collegamenti del pannello anteriore e posteriore

La superficie ha pannelli di connessione sia sulla parte antenire che su quella posteriore, il pannello del connettore fontale a destra della GUI ha una presa XLR e una presa USB per collegare rispettivamente un microfono di conversazione e un dispositivo USB. Ad esempio, è possibile collegare una memory stick USB per il backup e il trasferimento dei file dello spettacolo. Sotto i braccioli su entrambi i lati cisono due prese per cuffie da 6,35 mm che si collegano rispettivamente a Mon A e Mon B.

Capitolo 5: Configurazione del sistema

Disimballaggio dell'attrezzatura

Dopo aver disimballato con curra l'attrezzatura, conservare tutti i materiali di imballaggio, poiché si rivelcranno utili nel caso in cui fosse necessario trasportare l'attrezzatura in un secondo momento, isozionare attentamente l'apparecchiatura per rilevare eventuali segni di danni subite durante il trasporto. E stato sottoposto a severi controlli di qualità e test prima dell'imballaggio ed era in perfette condizioni quando ha lasciato la fabbrica. Tuttavia, se l'apparecchiatura mostra segni di danneggliamento, avvisare immediatamente la società di trasporti. Solo tu, il destinatano, può avvare un reclame contro il vettore di danni durante il trasporto.

Rack dell'1/0

Si prega di prendere nota dei requisiti del rack come descritto di sequoio:

Per garantire la corretta installazione e funzione dell'attrezzatura fuoribordo, qualsiasi rack deve soddisfare i seguenti requisiti generali:

Ammortizzatore (per ambienti non di installazione)

Il rack deve fornire un'aleguata protezione dagli urti delle unità che ospita incorporando metodi di protezione dagli urti progettati in modo appropriato. Ad esempio, un rack sospeso in schiuma o un telaio sospeso su supporti antivibranti.

Ventilazione

L'H096-24 ha prese d'aria su discun lato della console. L'aria viene aspirata attraverso le prese d'aria laterali della console ed esce tramite le due ventole sul retro della superficie. È fondamentale che nessuna di queste vie aeree sta bloccata poiché potrebbe verificarsi un suriscaldamento se il flusso d'aria è limitato.

Le unità Midas I / O sono state prospettare in modo tale che il flusso d'aria di ventilazione interna venga aspirato attraverso la parte anteriore dell'unità ed espulso attraverso la parte posteriores. Per facilitare ciò, il design del rack deve garantire che l'aria fredda possa fluire liberamente attraverso il rack nella stessa direzione, che attraverso la parte anteriore del rack e fuori attraverso la parte posteriore. È necessario evitare situazioni in cui l'ara flusce in direzione circolare attorno e attraverso un'unità I / O Midas. Midas consiglia di utilizzare rack con parte anteriori e posteriovici completamente apribili.

Attenzione

Non combinare mai nello stesso rack unità che sono state progettate per una direzione del flusso d'aria di ventilazione diversa da quella progettata per le unità MIDAS. Per evitare ciò, si consiglia di alloggiare separatamente le unità non MIDAS.

Supporti per montaggio su rack

Fissare sempre la parte posteriore delle unità I / O Midas al rack tramite le staffe di supporto per il montaggio su rack posteriore. Queste staffe sono montate su ogni unità I / O Midas e sono consigliate per l'uso in applicazioni turistiche.

Maniglie sulla custodia del rack

È necessario assicurarsi che sul telaio del rack slano montare sufficienti maniglie esteme per consentire una manovra facile e sicura del rack e in base al numero di personale adatto all'attività. Inoltre, queste maniglie devono essere adatte allo scopo.

Spazio libero sul retro delle unità

Garantire uno spazio adeguato sul retro delle unità per lumire spazio libero sufficiente per consentire ai cavi di raggiungere il raggio di curvatura minimo.

Fissaggio dei cavi

Si consiglia di riordinare i cavi sul retro delle unità utilizzando barre di alacciatura e lascette. Ciò dovrebbe fornire un accesso ottimale alla parte posterione delle unità per collegare altri cavi, accendere / spegnere le unità, ecc., E anche per dare la massima visibilità ai LED delle unità per determinare lo stato della comunicazione, lo stato del collegamento, la condizione dell'audio, ecc.

Istruzioni di connessione

Esistono attualmente due modi per collegare insieme le apparecchiature del sistema:

1. HD96-24 al/banca un Klark Teknik DN9680 tramite rame (fino a 100 m) o con un serpente in fibra ottica multimodale (NM) (fino a 500 m). Quindi Klark Teknik DN9680 alla scatola I / O (ad esempio, DL231) tramite CatSE (fino a 100 m).

2. HD96-24 all'unca direttamente a 1/0 (ad esempio, DL231; tramite Cat5E (fino a 100 m).

È imperativo che vengano utilizzati solo cavi STP Cat5E Rated!

Lunghezza = 100 M. Punta a punto secondo il protocollo ethernet CateSE - Si prega di prendere in considerazione che qualsiasi collegamento o collegamento in linea riduce la lunghezza complessiva del cavo.

AESSO CatSe STP vs cavi UTP.

Music Tribe sta standardizzando fuso del cavi Ethercon utilizzati per le connessioni AES50 e afferma che i clienti devono utilizzare il cavo STP (Shielded Twisted Pair), solo con spine B/45 schemate e gussi Ethercon.

Il cavo STP ha l'ultedione vantappio di una schermatura a lamina o intreciata che protegge il cavo delle interferenze elettromagnetiche. Una buona schermatura a lamina o intreciata e spine e gucci schermati correttamente collegati aiutano anche a proteggere dalle scardhe elettrostatiche (ESD) che possono essere la causa di interrupzioni sulle connessioni AES50.

Occasionalmente i cavi Ethercon schermati lasceranno la schermatura scoligata su un'estremità per autare con il l'oppi di terra, anche se non ha alcun vantaggio per le connessioni A1550. Queste connessioni detrebbero avere la continuità della schermatura su entrambe le estremità, comprese le shell Ethercon. Ciò garantirà la migliore protezione possibile contro i forti impatti ESD, come la movimentazione di scariche o persino fulmini nel vicinato.

Tutti i collegamenti AES / EBU devono utilizzare cavi AES / EBU da 110 CI di buona qualità per garantire il corretto funzionamento.

132 Quick Stay Guide 133HDOS-24CFTP

Operazioni di base HD96-24

Componenti del sistema

Di seguito e riportato un elenco dei componenti I / O di sistema attualmente compatibili con il software HD. Quando l'I' / O è collegato al sistema HD95-24, sarà necessario eseguire l'agglomamento al software HD1 / O più recente. Il programma di agglomamento e integrato nella console e guida l'utente attraverso il processo di agglomamento. Una volta aggiornate, le scatole I / O saranno ancora compatibili con le console delle serie Pro.

Nota: le scatole I / 0 dovranno essere aggiornate per poter funzionare con il sistema HD96-24. La casella I / 0 e il programma di aggiornamento del dispositivo si trovano nella pagina Update Manager. Con tutti i tuoi I / 0 collegati, premi Sync I / 0 e segui le istruzioni. Le scatole I / 0 aggiornate sono completamente compatibili con le console della serie Pro.

I/O UNIT

DL231 - 2 premiati preamplificatori micronici Midas per ingresso con alimentazione phantom commutabile i 48 V 2 porte di rete AES50 doppie ridondanti con loop ad aggamento di fase indipendente sincronizzazione 24 canali di uscita bilancati elettronicamente possono essere forniti da preamplificatori micronici o porte AES50

DL151 - 24 premiati preamplificatori microfonici analogici Midas con alimentazione phantom commutabile +48 V.

DL152 - 24 uscite a livello di linea a bassa impedenza bilanciate attive

DL153 - 16 premiati preamplificatori microfonici analogici Midas con alimentazione phantom commutabile a 148 V 8 uscite a livello di linea a bassa impedenza bilanciate attive

DL154 - 16 uscite a livello di linea a bassa impedenza bilanciate attive 8 premiati preamplificatori microfonici analogici Miclas con alimentazione phantom commutabile +48 V

DL155 - 8 premiati preamplificatori microfoniici analogici Midas con alimentazione phantom commutabile - 1-45/8 uscite a livello di linea a bassa impedenza bilanciate attive 8 ingressi digitali AES3 (AES / EBU) e 8

DL251 - Audio System 1/0 Viene fornito come unità di configurazione fissa con 48 ingressi mic./line e 16 usate.

DL252 - Audio System 1 / 0 Viene fornito come unità di configurazione fissa con 16 Ingressi mic / line e 48 uscite.

Collegamento tramite DN9680

134 Quick Stay Guide 135HDOS240FTP

Operazioni di base HD96-24

Collegamento diretto di 1/0

Per accendere il sistema

Nota importante:

Assicurati che il tuo sistema di attoparlanti, auricolari o curie del monitor stano disattivati fino al completamento dell'avuto del sistema.

Dopo aver effettuato tutte le interconnessioni di sistema, avviare il sistema effettuando le seguenti operazioni:

Accensione dell'HD96-24

1. Collegare i due casi di rete alle prese di alimentazione di rete. Entrambi i moduli di alimentazione dovrebero fornire alimentazione alla superficie HD96-24 per un corretto funzionamento ridondante.

2. inserte i connettod del casi di rete nelle prese di rete IEC sul retro del'HD95-2

3. Accendete la superficie HD96-24 accendendo entrambi gli internuttori AC POWER. La superfide si avviera. Una volta visualizzata la schermata della GUI predefinita, è pronta per l'uso.

Per spegnere la superficie HD96-24

1. Assicurati di aver salvato gli spettacoli, le scene o le impostazioni di cui hai bisogno.

2. Nella GUI, selezione Menu dalla barra in alto, quindi premore e tenere premuto il pulsante rosso SHUTDOWN nella parte inferiore del menu finche la linea non traccia intorno all'esterno del pulsante rosso. La procedura di spegnimento verra quindi avvata.

3. Lo schermo si spegnerà, verrà visualizzato brevemente il logo Micias, quindi lo schermo si spegnerà una seconda volta indicando che la procedura di spegnimento e terminata. Solo una volta che il sistema è stato spento correttamente, è sicuro spegnere entrambi gli interruttori di alimentazione CA (sul retro della superficie).

136 Quick Stay Guide 137H0524CFTP

Operazioni di base HD96-24

Impostazione dell'ID delle unità

Dopo aver collegato il sistema, potrebbe essere necessario impostare l'ID delle unità nel rack, ad esempio DL231 I/0 o DL15x I/0, poiché ogni unità all'interno della stessa famiglia di unità deve avere il proprio numero ID univoco.

Fare riferimento ai manuali della serie DL o HD per i dettagli completi sulla modifica degli ID unità.

Un pannello dei connettori sul retro della superficie di controllo ha due serzioni principali. Sulla sinistra o sono due prese di alimentazione di rete e gruppi di ventilazione, con 2'intercuttori di alimentazione CA in basso. Le sezione destra contiene le connessioni per Snake / Multicore, controllo Ethernet, otto ingressi e uscite audio analogiche, tre ingressi e uscite AES3, diagnostica, word clock, uscire per monitor esterno Twin HDANI ^™ , Midi, Talkback (ingresso a livello di lineal), due slot per schede di espansione e hub USB.

Interfacce esterne e dispositivi periferici

Vari dispositivi possono essere utilizzati con l'HD96-24 come una tastiera USB esterna.

MIDII connettori standard a 5 pin sono alloggiati nel pannello posteriore per escre utilizzati come porte MIDI IN, OUT e THRU. Questi sono anche montati su alcune unità I/O (DL231, DL251 per esempio) e, quindi, sono disponibili sia in FOII che nelle posizioni del palco.

USB2 hub USB 3.0 a 4 vie sono forniti sul retro dell'HD96-24. Inoltre, è possibile trovare una porta USB a destra della schemata della GUI per un comodo trasferimento del file. Le uscite USB della porta fader possono essere utilizzate solo con future espansioni del banco di fader.

Monitor esterno LHD96-24 ha 2 concessioni HDWI ^™ sul pannelin posteriore per collegare schemi aggiuntivi (1920 x 1080p 59,94 Hz / 60 Hz 16:9 e 720 x 480p 59,94 Hz / 60 Hz 16:9 supportati).

porta Ethernet La porta Ethernet sul retro della superficie serve per collegare l'HD96-24 a una rete da un router wireless esterno.

Ultranet 2 x porte per il collegamento di dispositivi abilitati Ultranet.

Capitolo 6 Controlli della superficie

1'H096-24 ha il controllo completo delle schermo multi-touch. È di all'oriente la sensazione di lavorare di nuovo con i console analogiche, incorporando allo stesso tempi i modi moderni di interagire con i prodotti di uso quotitano come smartphone e tablet. Uno dei vantaggi delle console digitali rispetto a quelle analogiche è che il numero di canali non è limitato dall'hardware della superficie di controllo. Tuttavia, questo significa che solo un certo numero di canali può essere mostrato sulla superficie di controllo in qualsiasi momento, mentre gli altri sono disponibili al tocco delle schermo (GU) o nell'area dei collegamenti assegnalti.

Premendo il pulsante SEL [seleziona] su qualistasi ingresso o uscita si porterà il canale scelto ai controlli di superfide (anche ai ergetet del touch screen). De qui è possibile modificare le regolazioni di moriti parametri comuni come Guin, EC, Dynamics o Pan position. Questo modo di lavorare ha una sensazione familiare che caparsi e ti sentral comodo da usare. Mutte disattiverli il canale e solo inviera l'audio del percorso selezionato al bus solo A e B a seconda delle impostazioni del percorso.

Navigazione attraverso l'area dei dettagli della superficie

La superficie è strutturata con una sensazione analogica familiare per un facile utilizzo. Le funzioni quotidiane sono disponibili per le operazioni manuali. Tutte le funzioni sono respecchate nella GUI con i valori dei parametri evidenziati al tocco. Go consente di apportare rapidamente modifiche al canale o al percorso selezionato.

Operazioni di base HD96-24

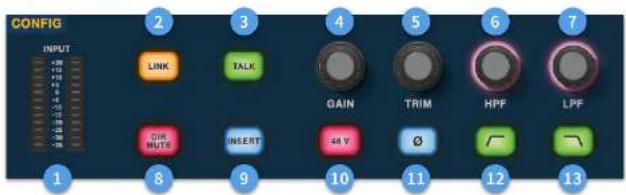

Config

1 Metri - 12 LEDI misuratori di ingresso stereo visualizzano segnali da -35 dB a 20 dB.

Link -Collega il canale di ingresso attualmente selezionato all'ingresso successivo. Nota le uscite si collegano sempre da dispan a pari, cioè da Aux 1 a 2 ecc.

Parla - Invia il talk bus al canale selezionato.

Guadagno - Regola il guadagno del preamplificatore del canalc di ingresso.

Taglia - Regola il livello di trim per gli ingressi da -40 a 20 dB a per aux, Matrici e bus master da -12 a 6 dB.

HPF - Controllo del filtro passa-alto (HPF) con una gamma da 10 Hz a 10 kHz. LPF - Controllo del filtro passa basso (LPF) con una gamma da 10 Hz a 20 kHz.

Dir Mute - Silenzia l'uscita diretta del canale attualmente selezionato.

Inserisci - Attiva il punto di inserimento sul canale selezionato,

[10] 48 V - Attiva l'alimentazione phantom a 48 V sul canale di ingresso selezionato.

0 -Interruttore di polarità. Cambia la polarità del canale selezionato di 180° (spesso chiamata inpropriamente inversione di fase poiché il pulsante inverte solo la polarità).

LPF attivo - Attiva R.P.F.

Equalizzatore

① On - Attiva l'equalizzatore per il canale selezionato.
Gundagno - Ogni banda ha 1 - 16,2 dB di gamma.
1 Frequenza - Ogni banda come un intervallo di frequenza da 16 Hz a 25 kHz.
Larghezza - Lampiezza o Q di una banda EQ può essere modificata da 0,3 a 5,3.
Forma -Modifica la forma del cinturino Per gli input, le opzioni di forma includono Bel, Bright, Classic e Soft. Per le uscite il pulsante Shape dispone delle modalità Shelf, LP 6 dB, LP 12 dB e Bel.
(€) Forma - Modifica la forma del cinturino Per gli input, le opzioni di forma includono Bell, Deep, Classic e Warm. Per le uscite il pulsante Shape dispone delle modalità Shelf, HP 6 dB, HP 12 dB e Bell.

Dinamica

① Misuratore GR del compressore - Misuratore di riduzione del guardagno del compressore (comp) (intervallo da -1 dB a -23 dB).
Misuratore GATEGA - Gate Gain Attenuator Meter Range (da -1 dB a -34 dB). SEL Comp - Seleziona l'impostazione del compressore per il canale selezionato.
④ ON - Altiva il compressore per il canale selezionato.
SEL Gate - Seleziona l'impostazione del gate per il canale selezionato. ON - Attiva il gate per il canale selezionato.
[7] Modalità - Seleziona la modalità del compressore (Corrective, Adaptive, Creative e Vintage) o del gate (Gate o Ducker).
Attacco - Controlla le impostazioni di attacco del gate o comp.
Tenere -Controlla il valore di mantenimento del gate. Hold è la quantità di tempo in cui il cancello e aperto fine a quando la parte di rilascio del cancello inizio.
(R) Rilascio - Controlia la caratteristica di rilascio del cancello e comp.
[19] Intervello / Rapporto - La portata si riferisce al cancello e controlla la quantra di segnale che può passare quando il cancello è chiuso. Ciò è unite sulla batteria per consentire il passaggio di parte del suono secco della batteria quando il gate è chiuso. Il rapporto si riferisce alla comp. Con un'impostazione del rapporto di 3:1 per ogni 1 dB al di sogra del punto di soglia, il segnale verrà abbassato o compresso di 3 dB.
Soglia - Regola il punto in cui il cancello si apre o inizia la compressione.
Ginocchio - Modifica l'impostazione del ginocchio di compressione (Hard, Medium o Soft).
Trucco - Aggiunge quadagno all'iscita dei compressori. Ciò consente di bilanciare i livelli del compressore quando acceso e spento aumentando il quadagno di compensazione in modo che corrisponda alla quantità di riduzione del quadagno in atto. (Gamma da 0 dB a 24 dB).
[15] Frequenza Sidechain - Imposta la frequenza che il sidechain del gate o della composizione ascolta per dare un controllo più strictto di una certa gamma di frequenze.
25 Attivo - Attiva / disattiva il sidechain del gate o del comp.
[16] Ascolta - Invita la frequenza di sideochain selezionata al bus. Solo per il monitoraggio e per fornire una regolazione accurata della frequenza.
[15] Larghezza - Modifica la larghezza della catena laterale per il cancello e la composizione (0.1 ottobre, 0.3 ottobre, 1 ottobre e 2 ottobre).

Telefoni

[1] Telefoni A - Controllo di livello.
2 Telefoni B - Controllo di livello.
(1) Telefoni A - Tasto muto.
[4] Telefoni B - Tasto muto.

Parlare

Talk Gain - Reqola il quadaqno dell'ingresso di superficie Talk Mic.
[3] Talk Mic - Ingresso XLR per microfono locale.
3 Talk INT (interno) - Consente l'invio del microfono di conversazione al bus di conversazione interno. Ad esempio, può essere utilizzato per inviare il microfono di conversazione in un canale per testare il flusso dei segnale.
5 Talk EXT (esterno) - Consante al tuo microfono locale di essere indinizzato a Ext Talk.
[5] DSC INT - Attiva l'oscillatore sul bus interno selezionato.
[6] OSC EXT -Invia l'oscillatore al bus Ext Talk. Può essere utilizzato per inviare l'oscillatore a un canale, se necessario, associando Ext Talk nella pagina di assegnazione del monitor a un canale.

140 Quick Stay Guide 141HDOS24CCFP

Operazioni di base HD96-24

Assolo

Un PFL - Indica che un canale di ingresso viene ascoltato da Pre Fader Listen tramite il bus Solo A.
B PFL - Indica che un canale di ingresso viene ascoltato da Pre Fader Listen tramite il bus Solo B.
5 Un PFL - Indica che un canale di uscita viene ascoltato da Pre Fader Listen tramite il bus Solo A.
[4] B PFL - Indica che un canale di uscita viene ascoltato da Pre Fader Listen tramite il bus Solo B.
Aggiungi (A) - Consente di asciattare più di un canale di ingresso contemporancamente sul bus A solo.
5 Aggiungi (B) - Consente di ascoltare più di un canale di ingresso contemporaneamente sul bus B solo.
[7] Chiaro (A) - Cancella tutte le selezioni di assolo correnti.
6 Chiaro (B) - Cancella tutte le selezioni di assolo contenti.

Autobus principale

(1) Pan - Controlla la posizione del segnale nel campo stereo.
[2] Ritardo - Regola il tempo di ntardo per il canale selezionato.
Mono - Regola la mandata al Mono Bus.
[4] Stereo - invia il canale selezionato allo Stereo Bus.
(5) On - Attova il tempo di ritando del canale selezionato.
Mono - Invita il canale selezionato al Mono Bus.

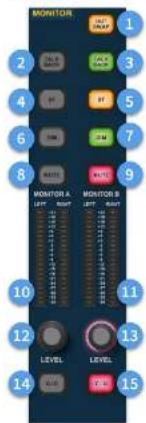

Tenere sotto controllo

(1) Out Swap -Scambia completamente i bus di monitoraggio A e B nel senso che A diventa B e viceversa. Ad esempio, ciò consente di ascoltare un mix di monitor wedge sul bus del monitor in ear, se lo si desidera, senza dover ricollegare.
2 Talk Back - Consente l'ingresso di talkback a livello di linea posteriore direttamente nel bus Monitor A.
(1) Talk Back - Consente l'ingresso di talkback a livello di linea posteriore direttamente nel bus Monitor B.
4 ST-invia II bus stereo al bus A del monitor.
[5] ST-instrada bus stereo al bus monitor B.
⑤ DIM A - Abbassa il livello del bus Monitor A di 6 dB.
DIM B - Abbassa II Pello del bus Monitor B di 5 dB.
[3] Muto - Disattiva il bus Monitor A.
Muto - Disattiva il bus Monitor B.
(1). Monitorare una misurazione - indicatori LED stereo 20, da -35 dB a 21 dB.
01 Misurazione monitor B - Indicatori LED stereo 20, da -36 dB a 21 dB.
Monitorare un livello - Controllo di livello. Livello massimo 10 dB.
[13] Monitorare il livello B - Controllo di livello. Livello massimo 10 dB.
(3) C/O - invia il controllo di livello del monitor A al fader direttamente sotto per una facile regolazione.
(3) C/O - invia il controllo del livello del monitor B al fader direttamente sotto per una facile regolazione.

Maestro

① Master Mute - Disartiva II Master Stereo Bus.
Mono Mute - Disattiva il Mono Bus.
① Misuratori principali - Indicatori LED stereo 20, da 36 dB a 21 dB.
4 Mono Meter - Indicator LED stereo 20, da -36 dB a 21 dB.
Livello Master Stereo Bus - Controllo di livello. Livello massimo 10 dB.
Livello bus mono - Controllo di livello. Livello massimo 10 dB.
C/O - Invia il controllo di livello Master Stereo Bus al fader direttamente sotto per una facie regolazione.
C/O - Invia il controllo di livello del bus Monte al fader direttamente sotto per una facile regolazione.

142 Quick Stay Guide 143HDOS-240FTP

Dimensioni HD96-24

Intervazione
Canal di calcrazione degli ingressi	144 canal liestabili
Canal di elaborazione in uscita 26 uscito aus liestabili, 24 matrici, bus stereos, bus mace
Mistrati di effetti in emi	24 x slot effetti (fin a 9% effetti)
	12 x compresviati stereo multizzanda
	36 x equalizzatori dinamici stereos
Matrice di intradamento punto-punto	6,2 x 652
Falcierazione del segnale	64 bit in vangla mobile
Consolidato D/A	Sovrocompimento a 24 bit, 95 %ide e 1,28 volte
Consolidato A/D	Sovrocompimento a 24 bit, 95 %ide e 1,28 volte
Frequenza di complorzamento	90 kbit
Lattonza U/D dell'input alla superficie all'output)	1,34 ms
Dellucazione audio in ingressa	Film passa alto e passa basso a doppia perdono
	Verso controllo del filtro di lise
	EQ parametrica a 4 bande con 3 modalità shell
	Compressori di input creativi a 4 modalità
	Cancelli di ingresso o ducker
	Attivazione/disattivazione del punto di inserimento con modifica dell'ordine di elaborazione
	Biolta diretta con livello vegetabile e selezione del punto di elaborazione
	Modalità di ritorno assimilare con compensazione del ritardo sugli ingressi
	3 x punti di detrazione per unita
Elaborazione dell'audio in uscita	Uscita E0 parametrico a 4 bande con opone shelving/HP/LP
	Diminiche di output creativi a 4 modalità
	Attivazione/disattivazione del punto di inserimento con modifica dell'ordine di elaborazione
	Ingresso diretta con livello regolabile e punto di derivazione di elaborazione
Avicenza per il controllo della miscrizione	12 x gruppi di discussione
	12 x gruppi molti
	24 x gruppi di POPOLATORE di superficie
	24 x gruppi di popolazione avorziali e VCA
	Automazione delle instantance della scena
Connettori
Presemplificatore microlonica Males	8 x XLR bilanziati
Uschte bilanziate	8 x XLR bilanziati
Connectore Tallhacki	1 x XLR bilanziato
Connectore di conversazione	1 x XLR bilanziato
Connectore per cutile	2 x 1⁄2 TRS latremi
Ingresso uscita digitali AES3 (XLR)	2/2
Porte AES50 (Mark Twak Super MAC, 100 MHz)	4
Seperte trate)	2 x HyperMac (192 canal di unito digitale disferrizionari su Liberon XLR
Seporte librat	2 x HyperMac (192 canal di unito digitale disferrizionari su Option ALR
Sod di espensione CM1	2 x slot imodulo CM1 per AES50, DANTE, AMDI e BUBI
Ucrancet	2 x porto Ultranei tilina a 16 uscito digitali per porto
Ocologis di parole II	BNC, accetta livolo TIL, onda quattro 76 Hz, impredenza 75 Ohm
Ocologis di parole FIBR	BNC, forniture un livolo TIL, onda quattro a 9% slice

Connective
Sichorizzazione ALS3 lt. 1 x XLR a 3 pin
USC 1A sinconizzazione ALS2 1 x XLR a 3 pin
Connectore estero (Ethernet); Ethercon XLR
Iccuta monitor 2 x HDMI 1920 e 10Mbps 59,94bit/s/Hz 6-5 e 720 x 480p 59,94bit/s/Hz for 16-9 supportati)
Hub USB 3.0 spc A	4 x 5 V = 920 mA
USB 3.0 tipo A (expansione porta forder)	4 x 5 V = 920 mA
USB 2.0 tipo A (data sulla superficie antiretrore)	1 x 5 V = 520 mA
Porta di diagnostica Porta scritale
MIDI Press MEDI CN a 5 pin In, Out e Thru
Lampada 2 x 12 V CC 5 V a 4 pin
Pressa di rote LC con internotore di alimentazione 2
Caratteristiche di ingresso/susita
Impersiona di ingresso di superficie	10 dB
Livello di ingresso massimo scrità dip	-24 dB
Giadugno in ingresso	Giadugno analogio stopped so -2,5 dB a +45 dB più aspetto digitale continuo da -40 dB a +25 dB
Alimentazione phantom commutabile per ingresso	+48 V
Impersiona del microfono di conversazione	5 dB
Parkare giadugno microlone	so = 15 dB a +60 dB
Livello massimo del microfono di conversazione	+dB
Impersiona dell'altance	20 dB
Giadugno dell'altosek	On 0 a +10 dB
Livello massimo di conversazione	+21 dB
Impersiona di uscita di superficie	50
Giadugno discutta di superficie	0 dB
Livello massimo di uscita di superficie	+21 dB
Gamma diskistica	106 dB, da 22Hz a 22 kHz, non presato
Giadugno massimo di tensione	Ingresso da 100 dB a sottograppici e master ingresso da 106 dB a max e metrice
Durfonia a 1 kHz	-100 dB di canal di ingresso falcamente adacenti
Durfonia a 10 kHz	-90 dB di canal di ingresso falcamente adacenti
Forder/ pan trogliato a 1 kHz	-100 dB
Forder/ pan trogliato a 10 kHz	-100 dB
Impersiona di uscita delle cutte	10
Livello di uscita massimo delle cutte	+21 dB
display
Schermo	LCD de 21" ad alta luminosita 1930 x 1080 po, continoscreri captive, finia a 10 tozchi stimulant
Display informatici LCD	41 x display informatici LCD a cone, 24 mm x 24 mm (dimensioni), 240 x 240 pa
Contazioni in ingresso (quantità 30)	12 segmenti da 35 dB a = 20 dB
Mbarustori discutta (quantità 7)	20 segmenti da -36 dB a +21 dB
Comp meter di carvalo (quantità 38)	5 segmenti da 24 dB a -1 dB
Contatori di gate di carvalo (quantità 38)	5 segmenti da -34 dB a -5 dB
Comp meter (quantità 1)	12 segmenti da -23 dB a -1 dB
Contatore canozolo squanta Ta 12 segmenti da -36 dB a -1 dB

226 HC96-74-CF7P

Quick Star Guide 227

Specifiche

Contratti
Fader motorizzati da 100 mm 8 = 8 + 8 + 4
Comandi rotativi sensibili al torso 66
Controlli personalizzati
Controlli motanti compietamente assograbili	26 = 8
Pulsanti reticolluminati compietamente assograbili	28 = 8 + 12
Controlli per le cuffe 4 e 3, da min a max
Parlaire Parte guadesigno da min a max
Win
Antenna Deggio bandia interna
IEEE 802.11 e/6% Supporta dispositivi e/boglio
Intervallo difrequenze funzionamento 2412-2452 MHz	0,5 - 5,550 GHz a secondo della regione
Potenza massima in uscita	20 dlm (quando la gamma di 5 GHz)
Bluetooth
Versione	4.0 LDB e LL
Potenza	20 dlm
Comorabilità	Supporta GAP, SDN, PMP, SPP, IAP, HFP 1,5, SCCT, ATTR, IAP, A209, ACRP
Raggio massimo di comunicazione	30 m tipico
Potenza
Alimentatore a commutazione	2 s auto range 100-740 V (50x100Hz)
Consumo di energia	2 x 650 V
Attuale	9 A max
Folio
Intervallo operativo di temperatura	da 5°C a 45°C (41°F - 115°F)
Intervallo di temperatura di stoccaggio	da -20°C a 65°C (-4°F - 140°F)
Dimensioni (A x L x F)	352 x 1028 x 719 mm (17,9 x 10,5 x 28,3")
Peso senza custodia per il trasporto	48,2 kg (75,0 ft/dne)
Peso con custodia per il trasporto	147 kg (105,6 ft/dne)

Specifications

Informazioni importanti

Viktig information

1. Registro online. Le recomendamos que registre su nuevo aparto Music Inbe junto despues de su compra accediendo a la página web musicinbe com. El registro de su compra a través de nuestro svencils sistema online nos ayudará a resolver cualquier modendía que se presente a la mayor brevetod posible. Además, aproveche para leer los términos y condiciones de nuestra garantía, si es aplicable en su satu.
2. Averías. En el caso de que no exista un distribuir Music Tribe en las inmediaciones, puede presente en contacto con el distribuir Music Tribe de su país, que encontrará dentro del apartado "Support" de nuestra página web musicitres.com. En caso de que su país no aparcerá en este listado, acceda la sesión "Online Support" que también encontrará dentro del apartado "Support" de nuestra página web y computería si su problema aparece descrito y soluconado alli. De forma alternativa, evidentes a través de la página web una solicitud online de suporte en período de gamma (ANTES) de devestores el azarro.

3. Conexiones de corriente, antes de enchular este aparato a una salida de corriente, asegúrese de que dicha salida sea del voltraje adecuado para su modelo concreto. En caso de que deba sustituir un flexible que cada, deberá hacerlo por otro de identías especificaciones, sin excepción.

4. Online registrieren. Bitte registrieren Sie Ihr neues Musk Ertrag-Gericht direkt nach dem Kauf auf der Website musictube vom. Wenn Sie Imen Kauf mit unserem sinfachen online Formular registrieren, können wir ihre Reparaturansprüche schneller und effizienter bearbeiten. Lesen Sie bitte auch unsere Garantibestingungen, fälle zutreffend.

5. Funktionsfehler. Sulfür sich kein Music Tribe Händler in ihrer Höhe befinden, können Sie den Music Tribe Vertriebs Ihres Landes kontrollieren, den auf muscriteb com unter „Support“ aufgeführt ist. Süllte ihr Land nicht aufgelebt sein, putten Sie bitte, ob ihr Problem von unserem „Online Support“ geläst werden kann, den Sie ebenfalls auf muscriteb com unter „Support“ finden. Alternatis reichen Sie bitte Ihrer Garantierspruch online auf muscriteb com ein, BEVOR Sie das Produkt zurücksenden.

6. Stromanschluss. Besw Sie das Gerät an eine Ketzsteckulose anschließen, prüllen Sie bitte, ob Sie die korrechte Ketzspannung für Ihr speziellen Modell verwenden. Fischiernafte Sicherungen müssen ausnahmados durch Sicherungen des gleichen Tyos und Kernwerts erichtet werden.

7. Registratevi online. Vi invitiamo a registrare il nuovo appartecito Music Tribe subito dopo avvento acquistato visitando musicite.com. La registrazione dell'acquisto tramite il nostro sempre modium online ci consente di elaborare le richieste di riparazione in modo più rapico ed efficiento. Logeta anche i termini e le condizioni della nostra garanda, qualora applicabile.

8. Malfunzionamento. Nel loro in cui devendizioni autorizzato Music Title non si lavori nelle vostre visionare, porole contattare il Music Tribe Authorized Fertilizer per il valore paese, eletrato in "Support" @ musicitibe.com. Se la vostra nazionale non e eletrata, controllate se il problema può essere risolo tramite il nostro "Online Support" che può anche essere trovato sotto "Support" @ musicitibe.com. In alternativa, insiste una richiesta di garanzia online su musicitibe com PRIMA, di resistruore il prodotto.

9. Collegamento all'alimentazione, Prima di collegare l'unità a una presa di corrente, avvicurativi di utilizzare la tensione di nette corretta per il modello specifico. I fusibili quatti devono essere sostituti, senza escezioni, con fusibili dello stesso tipo e valore nominale.

10. Registrera online. Registrera din nya Music Inbe-utrustring direkt efter att du akt den genom att besika musictibe.com. Att registrera dit köip med virt enkla onlinelomular hjälper avs att behandel dina reparationsansprås snädbare och mer effektivt. Les också vilkoron i vår garanti, om tilämpigt.

11. Fel. Om din Musik Tribe autoriserende återänslåvere inte linens til månet kan du kontakta Musik Tribe Authorized Fuktiler för tillt andat under "Support" på musikttibe.com. Om dit land inte åristat, kontrollen om dit problem kan hanger av vir "Online support" som också finns under "Support" på musikttibe.com. Alternativkan du stocks en ett online-garantanspråk på musikttibe.com iNBAK del recumterar produktion.
12. Strömanslutningar. Innen du anstater enheten till ett eluttag, se till att du använder rätt nätspörning för just din modell. Felaktiga säkningar måste bytas ut mot säkningar av somma typ och mäkning utan undantag.

238 HC96-74-CF7P

FEDERAL COMMUNICATIONS COMMISSION COMPLIANCE INFORMATION

Midas

HD96-24-CC-TP

Con la presente, Music Tribe dichiara che questo prodotto è conforme alla Direttiva 2014/53/UE, Direttiva 2014/30/UE, Direttiva 2014/35/UE, Direttiva 2011/65/UE e Emendamento 2015/661/UE, Direttiva 2012/19/UE, Regolamento 519/2012 REACH SWHC e Direttiva 1907/2006/CE.

Il testa completo dell'EU finc è disponibile su https://community.musictribe.com/
